159

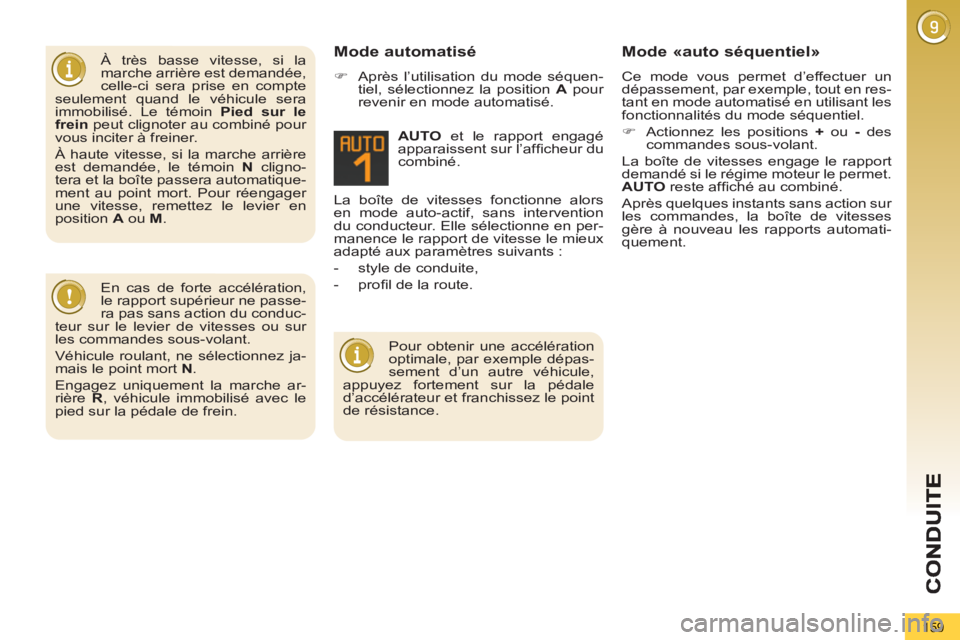

À très basse vitesse, si la
marche arrière est demandée,
celle-ci sera prise en compte
seulement quand le véhicule sera
immobilisé. Le témoin Pied sur le
frein
peut clignoter au combiné pour
vous inciter à freiner.
À haute vitesse, si la marche arrière
est demandée, le témoin N
cligno-
tera et la boîte passera automatique-
ment au point mort. Pour réengager
une vitesse, remettez le levier en
position A
ou M
. La boîte de vitesses fonctionne alors
en mode auto-actif, sans intervention
du conducteur. Elle sélectionne en per-
manence le rapport de vitesse le mieux
adapté aux paramètres suivants :
- style de conduite,
- profi l de la route.
AUTO
et le rapport engagé
apparaissent sur l’affi cheur du
combiné.
Mode automatisé
)
Après l’utilisation du mode séquen-
tiel, sélectionnez la position A
pour
revenir en mode automatisé.
Mode «auto séquentiel»
Ce mode vous permet d’effectuer un
dépassement, par exemple, tout en res-
tant en mode automatisé en utilisant les
fonctionnalités du mode séquentiel.
)
Actionnez les positions +
ou -
des
commandes sous-volant.
La boîte de vitesses engage le rapport
demandé si le régime moteur le permet.
AUTO
reste affi ché au combiné.
Après quelques instants sans action sur
les commandes, la boîte de vitesses
gère à nouveau les rapports automati-
quement.
En cas de forte accélération,
le rapport supérieur ne passe-
ra pas sans action du conduc-
teur sur le levier de vitesses ou sur
les commandes sous-volant.
Véhicule roulant, ne sélectionnez ja-
mais le point mort N
.
Engagez uniquement la marche ar-
rière R
, véhicule immobilisé avec le
pied sur la pédale de frein.
Pour obtenir une accélération
optimale, par exemple dépas-
sement d’un autre véhicule,
appuyez fortement sur la pédale
d’accélérateur et franchissez le point
de résistance.
Page 162 of 340
CO
160
Arrêt du véhicule
Anomalie de fonctionnement
Contact mis, l’allumage de ce
témoin et le clignotement de
AUTO
, accompagnés d’un si-
gnal sonore et d’un message
sur l’écran multifonction, indi-
quent un dysfonctionnement de la boîte
de vitesses.
Faites vérifi er par le réseau PEUGEOT.
ou par un atelier qualifi é.
Appuyez obligatoirement sur
la pédale de frein pendant le
démarrage du moteur.
Dans tous les cas de stationnement,
serrez impérativement le frein de sta-
tionnement pour immobiliser le véhi-
cule.
En cas d’immobilisation du
véhicule, moteur tournant,
mettez absolument le levier
de vitesses au point mort N
.
Avant toute intervention dans le
compartiment moteur, vérifi ez que
le levier de vitesses est au point
mort N
et que le frein de stationne-
ment est serré.

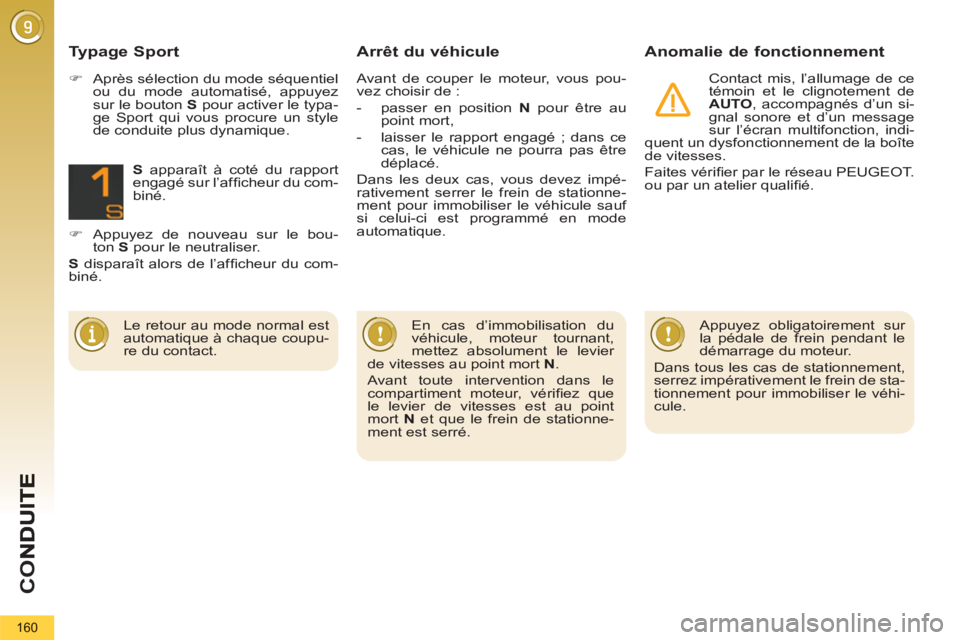

Typage Sport
)
Après sélection du mode séquentiel
ou du mode automatisé, appuyez
sur le bouton S
pour activer le typa-
ge Sport qui vous procure un style
de conduite plus dynamique.
S
apparaît à coté du rapport
engagé sur l’affi cheur du com-
biné.
)
Appuyez de nouveau sur le bou-
ton S
pour le neutraliser.
S
disparaît alors de l’affi cheur du com-
biné.
Le retour au mode normal est
automatique à chaque coupu-
re du contact.
Avant de couper le moteur, vous pou-
vez choisir de :
- passer en position N
pour être au
point mort,
- laisser le rapport engagé ; dans ce
cas, le véhicule ne pourra pas être
déplacé.
Dans les deux cas, vous devez impé-
rativement serrer le frein de stationne-
ment pour immobiliser le véhicule sauf
si celui-ci est programmé en mode
automatique.
Page 163 of 340
CO
161

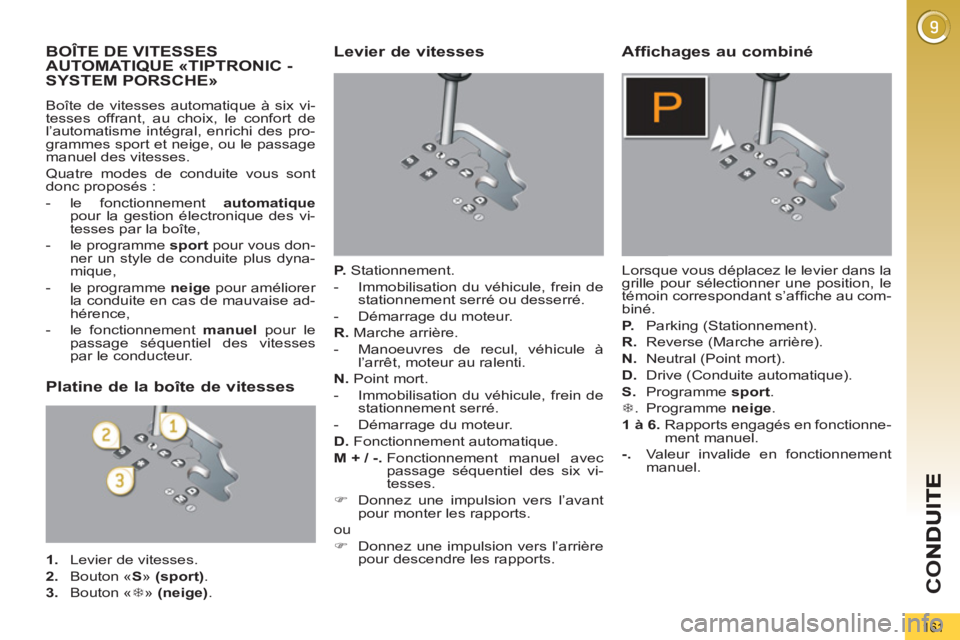

BOÎTE DE VITESSES AUTOMATIQUE «TIPTRONIC -
SYSTEM PORSCHE»
Boîte de vitesses automatique à six vi-
tesses offrant, au choix, le confort de
l’automatisme intégral, enrichi des pro-
grammes sport et neige, ou le passage
manuel des vitesses.
Quatre modes de conduite vous sont
donc proposés :
- le fonctionnement automatique
pour la gestion électronique des vi-
tesses par la boîte,
- le programme sport
pour vous don-
ner un style de conduite plus dyna-
mique,
- le programme neige
pour améliorer
la conduite en cas de mauvaise ad-
hérence,
- le fonctionnement manuel
pour le
passage séquentiel des vitesses
par le conducteur.
Levier de vitesses
P.
Stationnement.
- Immobilisation du véhicule, frein de
stationnement serré ou desserré.
- Démarrage du moteur.
R.
Marche arrière.
- Manoeuvres de recul, véhicule à
l’arrêt, moteur au ralenti.
N.
Point mort.
- Immobilisation du véhicule, frein de
stationnement serré.
- Démarrage du moteur.
D.
Fonctionnement automatique.
M + / -.
Fonctionnement manuel avec
passage séquentiel des six vi-
tesses.
)
Donnez une impulsion vers l’avant
pour monter les rapports.
ou
)
Donnez une impulsion vers l’arrière
pour descendre les rapports.
Affichages au combiné
Lorsque vous déplacez le levier dans la
grille pour sélectionner une position, le
témoin correspondant s’affi che au com-
biné.
P.
Parking (Stationnement).
R.
Reverse (Marche arrière).
N.
Neutral (Point mort).
D.
Drive (Conduite automatique).
S.
Programme sport
.
7
. Programme neige
.
1 à 6.
Rapports engagés en fonctionne-
ment manuel.
-.
Valeur invalide en fonctionnement
manuel.
Platine de la boîte de vitesses
1.
Levier de vitesses.
2.
Bouton « S
» (sport)
.
3.
Bouton « 7
» (neige)
.
Page 164 of 340
162
Démarrage du véhicule
)
Pied sur le frein, sélectionnez la po-
sition P
ou N
.
)
Démarrez le moteur.
Dans le cas contraire, un signal sonore
retentit, accompagné d’un message sur
l’écran multifonction.
)
Moteur tournant, appuyez sur la pé-
dale de frein.
)
Desserrez le frein de stationnement,
sauf si celui-ci est programmé en
mode automatique.
)
Sélectionnez la position R
, D
ou M
.
)
Relâchez progressivement la péda-
le de frein.
Le véhicule se déplace aussitôt.
Si en allure de marche, la po-
sition N
est engagée par inad-
vertance, laissez le moteur
ralentir, puis engagez la position D
pour accélérer. La boîte de vitesses fonctionne alors en
mode auto-adaptatif, sans intervention
du conducteur. Elle sélectionne en per-
manence le rapport de vitesse le mieux
adapté au style de conduite, au profi l de
la route et à la charge du véhicule.
Pour obtenir une accélération maxi-
male sans toucher au levier, appuyez à
fond sur la pédale d’accélérateur (kick
down). La boîte de vitesses rétrograde
automatiquement ou maintient le rap-
port sélectionné jusqu’au régime maxi-
mum du moteur.
Lors du freinage, la boîte de vitesses
rétrograde automatiquement afi n d’offrir
un frein moteur effi cace.
Lorsque vous relevez le pied brusque-
ment de l’accélérateur, la boîte de vi-
tesses ne passera pas au rapport supé-
rieur, afi n d’améliorer la sécurité.
Fonctionnement automatique
)
Sélectionnez la position D
pour le
passage automatique
des six vites-
ses.
7
apparaît au combiné.
Programme neige « 7
»
)
Appuyez sur le bouton « 7
», une
fois le moteur démarré.
La boîte de vitesses s’adapte à la
conduite sur routes glissantes.
Ce programme facilite les démarrages
et la motricité lorsque les conditions
d’adhérence sont faibles.
S
apparaît au combiné.
Programme sport «S»
)
Appuyez sur le bouton « S
», une fois
le moteur démarré.
La boîte de vitesses privilégie automa-
tiquement un style de conduite dynami-
que.
Ne sélectionnez jamais la po-
sition N
lorsque le véhicule
roule.
Ne sélectionnez jamais les posi-
tions P
ou R
, tant que le véhicule
n’est pas complètement immobilisé.
Lorsque le moteur tourne au
ralenti, freins desserrés, si la
position R
, D
ou M
est sélec-
tionnée, le véhicule se déplace même
sans intervention sur l’accélérateur.
Moteur tournant, ne laissez jamais
des enfants sans surveillance à l’in-
térieur du véhicule.
Moteur tournant, en cas d’opération
d’entretien, serrez le frein de sta-
tionnement et sélectionnez la posi-
tion P
.
Programmes sport et neige
Ces deux programmes spécifi ques
complètent le fonctionnement automati-
que dans des cas d’utilisation bien par-
ticuliers.
Retour au fonctionnementautomatique
)
A tout moment, appuyez à nouveau
sur le bouton sélectionné pour quit-
ter le programme engagé et revenir
en mode auto-adaptatif.
Page 165 of 340
CO
163
Arrêt du véhicule
Avant de couper le moteur, vous pou-
vez passer en position P
ou N
pour être
au point mort.
Dans les deux cas, serrez le frein de
stationnement pour immobiliser le véhi-
cule, sauf si celui-ci est programmé en
mode automatique.
Anomalie de fonctionnement
Contact mis, l’allumage de ce
témoin, accompagné d’un si-
gnal sonore et d’un message
sur l’écran multifonction, indi-
quent un dysfonctionnement
de la boîte de vitesses.
Dans ce cas, celle-ci passe en mode
secours en se bloquant sur le 3
ème rap-
port. Vous pouvez alors ressentir un
choc important en passant de P
à R
et
de N
à R
. Ce choc est sans risque pour
la boîte de vitesses.
Ne dépassez pas la vitesse de 100 km/h
dans la limite de la réglementation lo-
cale.
Faites vérifi er par le réseau PEUGEOT
ou par un atelier qualifi é.
Ce témoin peut également s’allumer en
cas d’ouverture d’une porte.
Vous risquez de détériorer la
boîte de vitesses :
Fonctionnement manuel
)
Sélectionnez la position M
pour le
passage séquentiel
des six vites-
ses.
)
Poussez le levier vers le signe +
pour passer à la vitesse supérieure.
)
Tirez le levier vers le signe -
pour
passer à la vitesse inférieure.
D
disparaît et les rapports en-
gagés apparaissent successi-
vement au combiné.
Si le levier n’est pas en posi-
tion P
, à l’ouverture de la porte
conducteur ou 45 secondes
environ après la coupure du contact,
un signal sonore retentit et un mes-
sage apparaît.
)
Repositionnez le levier en posi-
tion P
; le signal sonore s’inter-
rompt et le message disparaît.
Le passage d’une vitesse à une autre
est réalisé uniquement si les conditions
de vitesse véhicule et de régime moteur
le permettent ; sinon, les lois du fonc-
tionnement automatique s’imposeront
momentanément.
Valeur invalide en fonctionnement
manuel
Ce symbole s’affi che si un rap-
port est mal engagé (sélecteur
entre deux positions).
Le passage de la position D
(automati-
que) à la position M
(manuel) peut s’ef-
fectuer à tout moment.
A l’arrêt ou à très basse vitesse, la boîte
de vitesses sélectionne automatique-
ment la vitesse M1
.
En fonctionnement manuel, les pro-
grammes sport et neige sont inopé-
rants. En sous-régime ou en sur-régime, le
rapport de vitesse sélectionné clignote
pendant quelques secondes, puis le
rapport réellement engagé s’affi che.
- si vous appuyez en même temps
sur les pédales d’accélérateur et
de frein,
- si vous forcez, en cas de pan-
ne batterie, le passage de la posi-
tion P
à une autre.
Afi n de limiter la consommation de
carburant lors d’un arrêt prolongé
moteur tournant (embouteillage...),
positionnez le levier de vitesses
sur N
et serrez le frein de stationne-
ment, sauf si celui-ci est programmé
en mode automatique.
Page 166 of 340
CO
164
STOP & START
Le Stop & Start met le moteur momenta-
nément en veille - mode STOP - lors des
phases d’arrêts de la circulation (feux
rouges, encombrements, autres...). Le
moteur redémarre automatiquement -
mode START - dès que vous souhaitez
repartir. Le redémarrage s’effectue de
manière instantanée, rapide et silen-
cieuse.
Parfaitement adapté à un usage urbain,
le Stop & Start permet de réduire la
consommation de carburant, les émis-
sions de gaz polluant et le niveau so-
nore à l’arrêt.
Fonctionnement
Passage en mode STOP du moteur
Le témoin «ECO»
s’allume au
combiné et le moteur se met en
veille :
- avec une boîte manuelle pilotée,
à une vitesse inférieure à 8 km/h,
enfoncez la pédale de frein ou
passez le levier de vitesse en
position N
.
Si votre véhicule en est équipé, un
compteur de temps cumule les durées
de mise en mode STOP au cours du
trajet. Il se remet à zéro à chaque mise
du contact avec la clé.
Pour votre confort, en ma-
noeuvre de stationnement, le
mode STOP est indisponible
pendant les quelques secondes qui
suivent le désengagement de la mar-
che arrière.
Le mode STOP ne modifi e pas les
fonctionnalités du véhicule, comme
par exemple le freinage, la direction
assistée...
N’effectuez jamais un remplis-
sage en carburant lorsque le
moteur est en mode STOP ;
coupez impérativement le
contact avec la clé.
Cas particuliers : mode STOP
indisponible
Le mode STOP ne s’active pas lorsque :
- la porte conducteur est ouverte,
- la ceinture de sécurité conducteur
est débouclée,
- la vitesse du véhicule n’a pas dé-
passé 10 km/h depuis le dernier dé-
marrage avec la clé,
- le frein de stationnement électrique
est serré ou en cours de serrage,
- le maintien du confort thermique
dans l’habitacle le nécessite,
- le désembuage est activé,
- certaines conditions ponctuelles
(charge de la batterie, température
du moteur, assistance au freinage,
température extérieure...) le néces-
sitent pour assurer le contrôle du
système.
Dans ce cas, le témoin «ECO»
clignote quelques secondes,
puis s’éteint.
Ce fonctionnement est parfaitement
normal.
Page 167 of 340
CO
165
Passage en mode START du moteur
Le témoin «ECO»
s’éteint et le
moteur redémarre avec une
boîte manuelle pilotée
:
- levier de vitesse en position A
ou M
,
relâchez la pédale de frein,
- ou levier de vitesse en position N
et pédale de frein relâchée, passez
le levier de vitesse en position A
ou
M
,
- ou engagez la marche arrière.
Dans ce cas, le témoin «ECO»
clignote quelques secondes,
puis s’éteint.
Cas particuliers : déclenchement
automatique du mode START
Ce fonctionnement est parfaitement
normal.
Neutralisation
A tout moment, appuyez sur la com-
mande «ECO OFF»
pour neutraliser le
système.
Ceci est signalé par l’allumage du
voyant de la commande, accompagné
d’un message sur l’écran.
Si la neutralisation a été effec-
tuée en mode STOP, le moteur
redémarre immédiatement.
Le mode START se déclenche automa-
tiquement lorsque :
- la porte conducteur est ouverte,
- la ceinture de sécurité conducteur
est débouclée,
- la vitesse du véhicule dépasse
11 km/h avec une boîte manuelle
pilotée,
- le frein de stationnement électrique
est en cours de serrage,
- certaines conditions ponctuelles
(charge de la batterie, température
du moteur, assistance au freinage,
réglage de l’air conditionné...) le né-
cessitent pour assurer le contrôle du
système ou du véhicule.
Page 168 of 340
166
Réactivation
Le système se réactive auto-
matiquement à chaque nou-
veau démarrage avec la clé.
Anomalie de fonctionnement
En cas de dysfonctionnement du sys-
tème, le voyant de la commande «ECO
OFF»
clignote, puis s’allume fi xement.
Faites vérifi er par le réseau PEUGEOT
ou par un atelier qualifi é.
En cas d’anomalie en mode STOP, il
est possible que le véhicule cale. Il est
alors nécessaire de couper le contact,
puis de redémarrer avec la clé.
Avant toute intervention sous
le capot, neutralisez le Stop
& Start pour éviter tout risque
de blessure lié à un déclenchement
automatique du mode START.
Le Stop & Start fait appel à
une technologie avancée.
Pour toute intervention sur vo-
tre véhicule, adressez-vous à un ate-
lier qualifi é disposant de la compé-
tence et du matériel adapté, ce que
le réseau PEUGEOT est en mesure
de vous apporter.
Entretien
Ce système nécessite une batterie 12 V
de technologie et de caractéristiques
spécifi ques (références disponibles
auprès du réseau PEUGEOT).
Le montage d’une batterie non référen-
cée par PEUGEOT entraîne des risques
de dysfonctionnement du système.
Pour la recharger, utilisez un chargeur
12 V et n’inversez pas les polarités. Appuyez de nouveau sur la commande
«ECO OFF»
.
Le système est de nouveau actif ; ceci
est signalé par l’extinction du voyant de
la commande et d’un message sur l’af-
fi cheur.
Page 169 of 340
CO
167
AIDE GRAPHIQUE ET SONOREAU STATIONNEMENT AVANTET/OU ARRIÈRE
Système constitué de quatre capteurs
de proximité, installés dans le pare-
chocs avant et/ou arrière.
Il détecte tout obstacle (personne, véhi-
cule, arbre, barrière, ...) situé derrière le
véhicule, mais il ne pourra pas détecter
les obstacles situés juste sous le pare-
chocs. La mise en marche
de l’aide au sta-
tionnement est obtenue :
- par l’enclenchement de la marche
arrière,
- une vitesse inférieure à 10 km/h en
marche avant.
Elle est accompagnée d’un signal so-
nore et de l’affi chage du véhicule sur
l’écran multifonction.
Un objet, tel qu’un piquet,
une balise de chantier ou tout
autre objet similaire peut être
détecté au début de la manoeuvre,
mais peut ne plus l’être quand le vé-
hicule arrive à proximité. L’information de proximité est donnée
par :
- un signal sonore, d’autant plus ra-
pide que le véhicule se rapproche
de l’obstacle,
- un graphique sur l’écran multifonc-
tion, avec des pavés de plus en plus
proches du véhicule.
L’obstacle est localisé en fonction de
l’émission du signal sonore dans les
haut-parleurs ; avant ou arrière et droit
ou gauche.
Lorsque la distance «véhicule/obsta-
cle» est inférieure à trente centimètres
environ, le signal sonore devient conti-
nu et/ou le symbole «Danger» apparaît
en fonction de l’écran multifonction.
Page 170 of 340
CO
168
Le système d’aide au station-
nement ne peut, en aucun
cas, remplacer la vigilance et
la responsabilité du conduc-
teur. La mise à l’arrêt
de l’aide au stationne-
ment est obtenue :
- lorsque vous quittez la marche ar-
rière,
- lorsque la vitesse est supérieure à
10 km/h en marche avant,
- lorsque le véhicule est à l’arrêt plus
de trois secondes en marche avant.
Neutralisation
Anomalie de fonctionnement
Le système sera neutralisé
automatiquement en cas d’at-
telage d’une remorque ou de
montage d’un porte-vélo (véhicule
équipé d’un attelage ou d’un porte
vélo recommandé par PEUGEOT).
Réactivation
)
Appuyez de nouveau sur le bou-
ton A
, le voyant s’éteint, le système
est réactivé.
)
Appuyez sur le bouton A
, le voyant
s’allume, le système est totalement
neutralisé. Par mauvais temps ou par
temps hivernal, assurez-vous
que les capteurs ne sont pas
recouverts par de la boue, du givre
ou de la neige. Au passage de la
marche arrière, un signal sonore (bip
long) vous indique que les capteurs
peuvent être sales.
Lorsque le véhicule roule à une vi-
tesse inférieure d’environ 10 km/h,
certaines sources sonores (moto,
camion, marteau-piqueur, ...) peu-
vent déclencher les signaux sonores
d’aide au stationnement.
En cas de défaut de fonc-
tionnement, au passage de
la marche arrière, ce témoin
s’affi che au combiné et/ou un
message apparaît sur l’écran
multifonction, accompagné d’un signal
sonore (bip court).
Consultez le réseau PEUGEOT ou un
atelier qualifi é.
