PEUGEOT 5008 2012 Upute Za Rukovanje (in Croatian)

VID
99

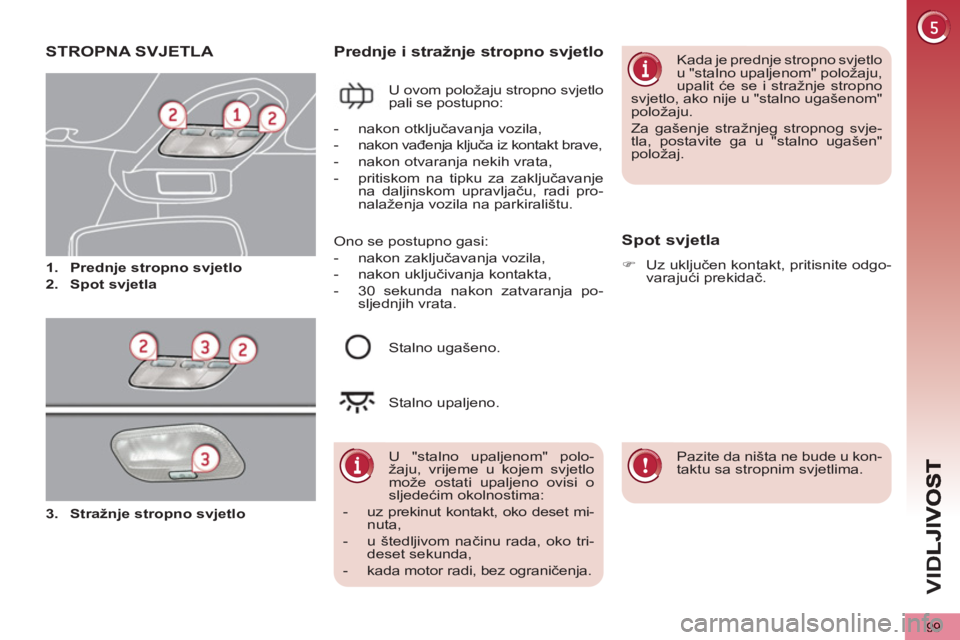

STROPNA SVJETLA


1.
Prednje stropno svjetlo


2.
Spot svjetla



Prednje i stražnje stropno svjetlo

U ovom položaju stropno svjetlo
pali se postupno:
Spot svjetla


)
Uz uključen kontakt, pritisnite odgo-
varajući prekidač.


U "stalno upaljenom" polo-
žaju, vrijeme u kojem svjetlo
može ostati upaljeno ovisi o
sljedećim okolnostima:


- uz prekinut kontakt, oko deset mi-
nuta,

- u štedljivom načinu rada, oko tri-
deset sekunda,

- kada motor radi, bez ograničenja.

- nakon otključavanja vozila,

- nakon vađenja ključa iz kontakt brave,

- nakon otvaranja nekih vrata,

- pritiskom na tipku za zaključavanje
na daljinskom upravljaču, radi pro-
nalaženja vozila na parkiralištu.
Stalno ugašeno.
Stalno upaljeno. Kada je prednje stropno svjetlo
u "stalno upaljenom" položaju,
upalit će se i stražnje stropno
svjetlo, ako nije u "stalno ugašenom"
položaju.
Za gašenje stražnjeg stropnog svje-
tla, postavite ga u "stalno ugašen"
položaj.

Pazite da ništa ne bude u kon-
taktu sa stropnim svjetlima. Ono se postupno gasi:


- nakon zaključavanja vozila,

- nakon uključivanja kontakta,

- 30 sekunda nakon zatvaranja po-
sljednjih vrata.

3.
Stražnje stropno svjetlo

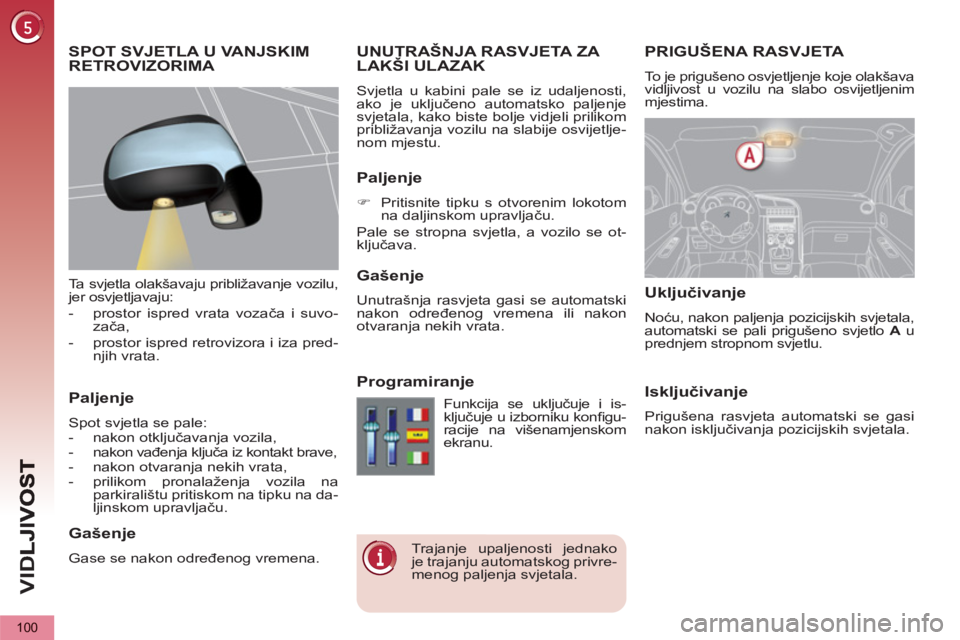

VID
100
PRIGUŠENA RASVJETA
To je prigušeno osvjetljenje koje olakšava
vidljivost u vozilu na slabo osvijetljenim
mjestima.
UNUTRAŠNJA RASVJETA ZA LAKŠI ULAZAK
Svjetla u kabini pale se iz udaljenosti,
ako je uključeno automatsko paljenje
svjetala, kako biste bolje vidjeli prilikom
približavanja vozilu na slabije osvijetlje-
nom mjestu.
Paljenje


)
Pritisnite tipku s otvorenim lokotom
na daljinskom upravljaču.
Pale se stropna svjetla, a vozilo se ot-
ključava.
Gašenje

Unutrašnja rasvjeta gasi se automatski
nakon određenog vremena ili nakon
otvaranja nekih vrata.
Programiranje
Ukl
jučivanje

Noću, nakon paljenja pozicijskih svjetala,
automatski se pali prigušeno svjetlo A
u
prednjem stropnom svjetlu.


Isključivanje

Prigušena rasvjeta automatski se gasi
nakon isključivanja pozicijskih svjetala.
Trajanje upaljenosti jednako
je trajanju automatskog privre-
menog paljenja svjetala. Funkcija se uključuje i is-
ključuje u izborniku konfi gu-
racije na višenamjenskom
ekranu.
SPOT SVJETLA U VANJSKIM
RETROVIZORIMA
Ta svjetla olakšavaju približavanje vozilu,
jer osvjetljavaju:


- prostor ispred vrata vozača i suvo-
zača,

- prostor ispred retrovizora i iza pred-
njih vrata.

Paljenje

Spot svjetla se pale:


- nakon otključavanja vozila,

- nakon vađenja ključa iz kontakt brave,

- nakon otvaranja nekih vrata,

- prilikom pronalaženja vozila na
parkiralištu pritiskom na tipku na da-
ljinskom upravljaču.



Gašenje

Gase se nakon određenog vremena.

VID
101
Trajanje upaljenosti:


- uz prekinut kontakt, oko deset mi-
nuta,

- u štedljivom načinu rada, oko tri-
deset sekunda,

- kada motor radi, bez ograničenja. Automatski se pali pri otvaranju i gasi
pri zatvaranju prtljažnika.
SVJETLO U PRTLJAŽNIKU PRIJENOSNA SVJETILJKA
U stijenci prtljažnika nalazi se rasvjetno
tijelo koje služi kao svjetlo prtljažnika i
kao džepna svjetiljka.

Način rada
Kada je uglavljena u svom ležištu, auto-
matski se pali otvaranjem i automatski
gasi zatvaranjem prtljažnika.
Radi na akumulatorske baterije tipa
NiMH.
Kao prijenosna svjetiljka može biti upa-
ljena oko 45 minuta, a puni se u vožnji
ako je u ležištu.
Pazite na polaritet prilikom
postavljanja akumulatorskih
baterija.
Akumulatorske baterije ne smiju se
zamijeniti običnim baterijama.
Funkcija džepne svjetiljke opi-
sana je u poglavlju "Oprema -
Prijenosna svjetiljka".
RASVJETA PROSTORA ZA NOGE
Ukl
jučivanje

Ta svjetla uključuju se na isti način kao
stropna svjetla. Ona se pale nakon
otvaranja nekih vrata. Prigušena rasvjeta prostora za noge
olakšava vidljivost u vozilu na slabo
osvijetljenim mjestima.

OPREMA
102

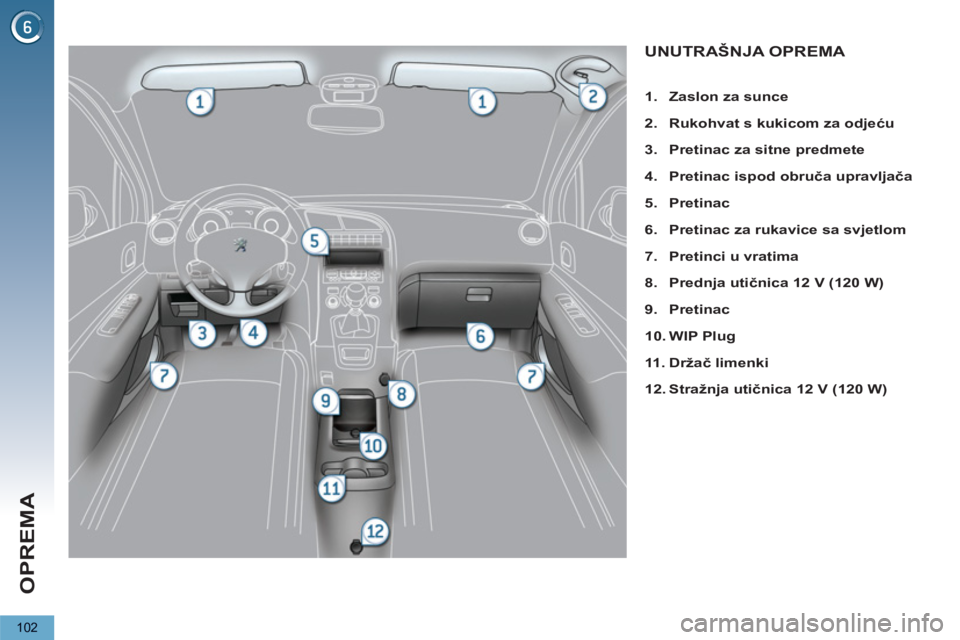

UNUTRAŠNJA OPREMA


1.
Zaslon za sunce


2.
Rukohvat s kukicom za odjeću


3.
Pretinac za sitne predmete


4.
Pretinac ispod obruča upravljača


5.
Pretinac


6.
Pretinac za rukavice sa svjetlom


7.
Pretinci u vratima


8.
Prednja utičnica 12 V
(120 W)


9.
Pretinac


10.
WIP Plug


11 .
Držač limenki


12.
Stražnja utičnica 12 V (120 W)

OPREMA
103

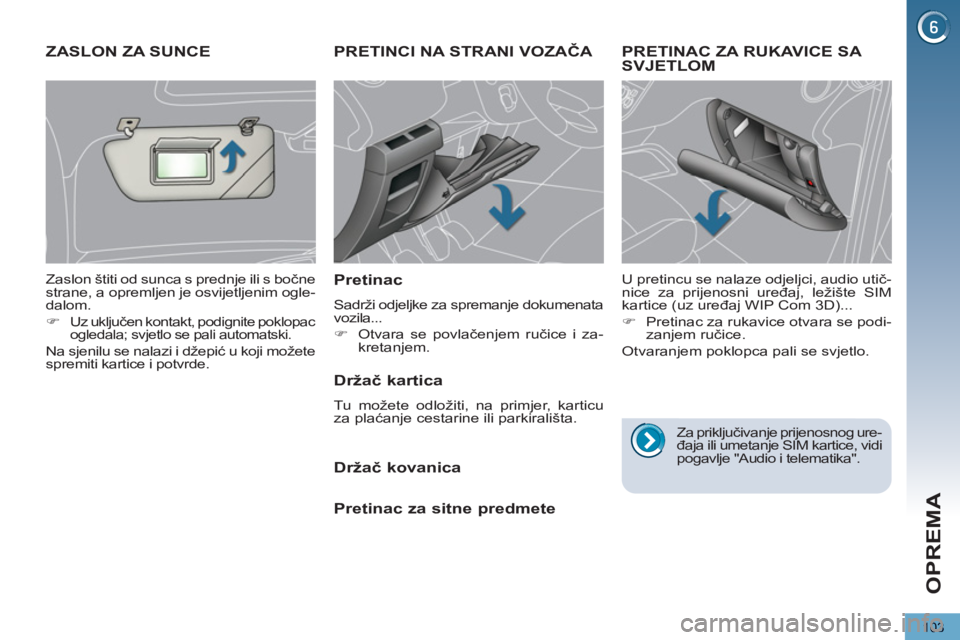

PRETINCI NA STRANI VOZAČA

Pretinac

Sadrži odjeljke za spremanje dokumenata
vozila...


)
Otvara se povlačenjem ručice i za-
kretanjem.

PRETINAC ZA RUKAVICE SA
SVJETLOM
U pretincu se nalaze odjeljci, audio utič-
nice za prijenosni uređaj, ležište SIM
kartice (uz uređaj WIP Com 3D)...


)
Pretinac za rukavice otvara se podi-
zanjem ručice.
Otvaranjem poklopca pali se svjetlo.
ZASLON ZA SUNCE

Zaslon štiti od sunca s prednje ili s bočne
strane, a opremljen je osvijetljenim ogle-
dalom.


)

Uz uključen kontakt, podignite poklopac
ogledala; svjetlo se pali automatski.

Na sjenilu se nalazi i džepić u koji možete
spremiti kartice i potvrde.

Držač kartica

Tu možete odložiti, na primjer, karticu
za plaćanje cestarine ili parkirališta.


Držač kovanica

Pretinac za sitne predmete

Za priključivanje prijenosnog ure-
đaja ili umetanje SIM kartice, vidi
pogavlje "Audio i telematika".

OPREMA
104

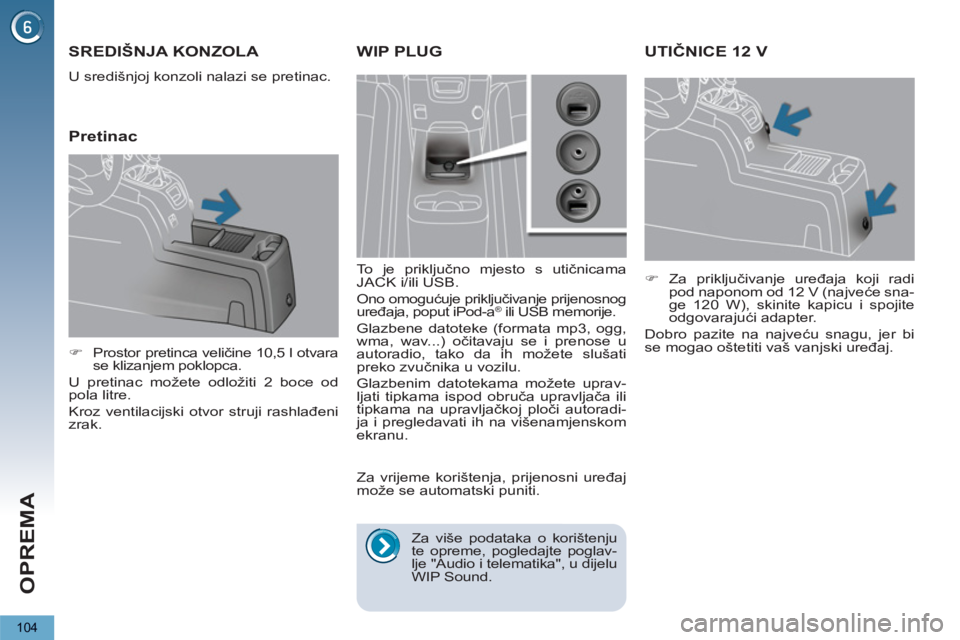

UTIČNICE 12 V



)
Za priključivanje uređaja koji radi
pod naponom od 12 V (najveće sna-
ge 120 W), skinite kapicu i spojite
odgovarajući adapter.
Dobro pazite na najveću snagu, jer bi
se mogao oštetiti vaš vanjski uređaj.
SREDIŠNJA KONZOLA

U središnjoj konzoli nalazi se pretinac.


Pretinac



)
Prostor pretinca veličine 10,5 l otvara
se klizanjem poklopca.
U pretinac možete odložiti 2 boce od
pola litre.
Kroz ventilacijski otvor struji rashlađeni
zrak.
WIP PLUG


To je priključno mjesto s utičnicama
JACK i/ili USB.
Ono omogućuje priključivanje prijenosnog
uređaja, poput iPod-a
® ili USB memorije.
Glazbene datoteke (formata mp3, ogg,
wma, wav...) očitavaju se i prenose u
autoradio, tako da ih možete slušati
preko zvučnika u vozilu.
Glazbenim datotekama možete uprav-
ljati tipkama ispod obruča upravljača ili
tipkama na upravljačkoj ploči autoradi-
ja i pregledavati ih na višenamjenskom
ekranu.

Za vrijeme korištenja, prijenosni uređaj
može se automatski puniti.

Za više podataka o korištenju
te opreme, pogledajte poglav-
lje "Audio i telematika", u dijelu
WIP Sound.

OPREMA
105

Kako bi se izbjegla svaka opa-
snost od blokiranja papučica:

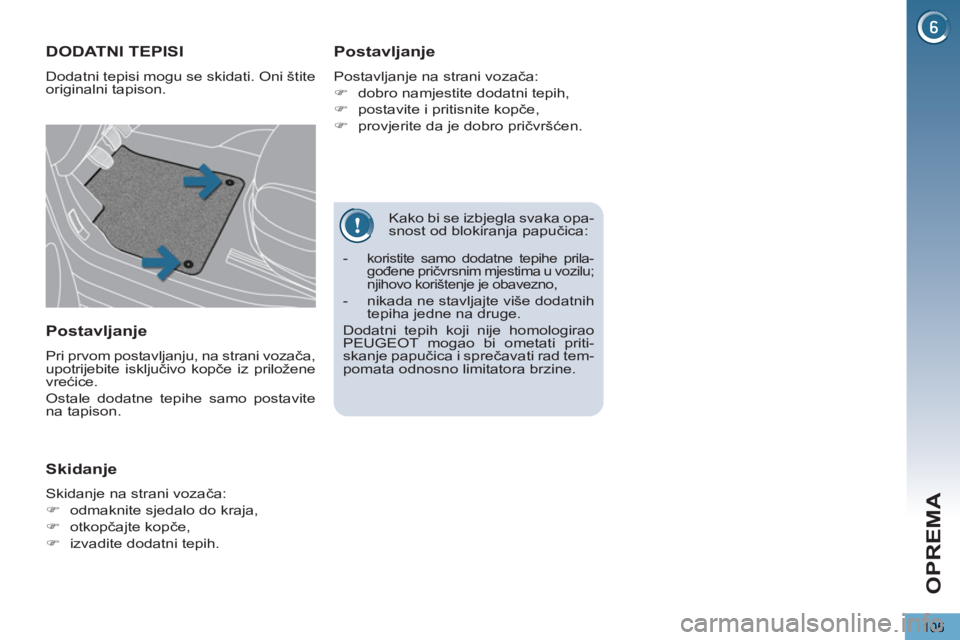

DODATNI TEPISI

Dodatni tepisi mogu se skidati. Oni štite
originalni tapison.

Postavljanje

Postavljanje na strani vozača:


)
dobro namjestite dodatni tepih,

)
postavite i pritisnite kopče,

)
provjerite da je dobro pričvršćen.


Postavljanje

Pri prvom postavljanju, na strani vozača,
upotrijebite isključivo kopče iz priložene
vrećice.
Ostale dodatne tepihe samo postavite
na tapison.


Skidanje

Skidanje na strani vozača:


)
odmaknite sjedalo do kraja,

)
otkopčajte kopče,

)
izvadite dodatni tepih.


-
koristite samo dodatne tepihe prila-
gođene pričvrsnim mjestima u vozilu;
njihovo korištenje je obavezno,

- nikada ne stavljajte više dodatnih
tepiha jedne na druge.
Dodatni tepih koji nije homologirao
PEUGEOT mogao bi ometati priti-
skanje papučica i sprečavati rad tem-
pomata odnosno limitatora brzine.

OPREMA
106

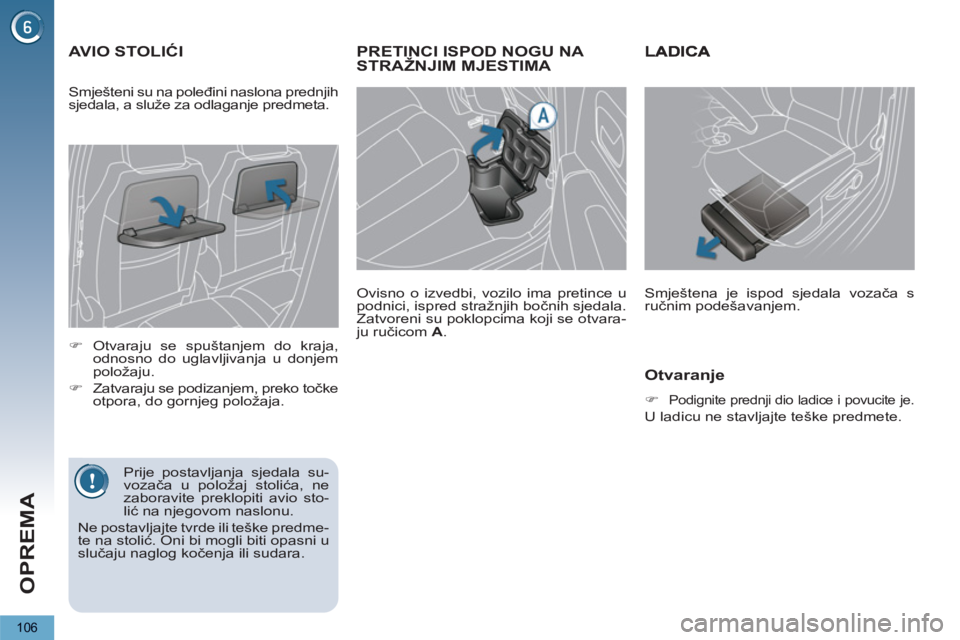

PRETINCI ISPOD NOGU NA
STRAŽNJIM MJESTIMA

Ovisno o izvedbi, vozilo ima pretince u
podnici, ispred stražnjih bočnih sjedala.
Zatvoreni su poklopcima koji se otvara-
ju ručicom A
.
AVIO STOLIĆI



)
Otvaraju se spuštanjem do kraja,
odnosno do uglavljivanja u donjem
položaju.

)
Zatvaraju se podizanjem, preko točke
otpora, do gornjeg položaja.

Prije postavljanja sjedala su-
vozača u položaj stolića, ne
zaboravite preklopiti avio sto-
lić na njegovom naslonu.
Ne postavljajte tvrde ili teške predme-
te na stolić. Oni bi mogli biti opasni u
slučaju naglog kočenja ili sudara. Smješteni su na poleđini naslona prednjih
sjedala, a služe za odlaganje predmeta.
Smještena je ispod sjedala vozača s
ručnim podešavanjem.


Otvaranje



)
Podignite prednji dio ladice i povucite je.

U ladicu ne stavljajte teške predmete.

OPREMA
107

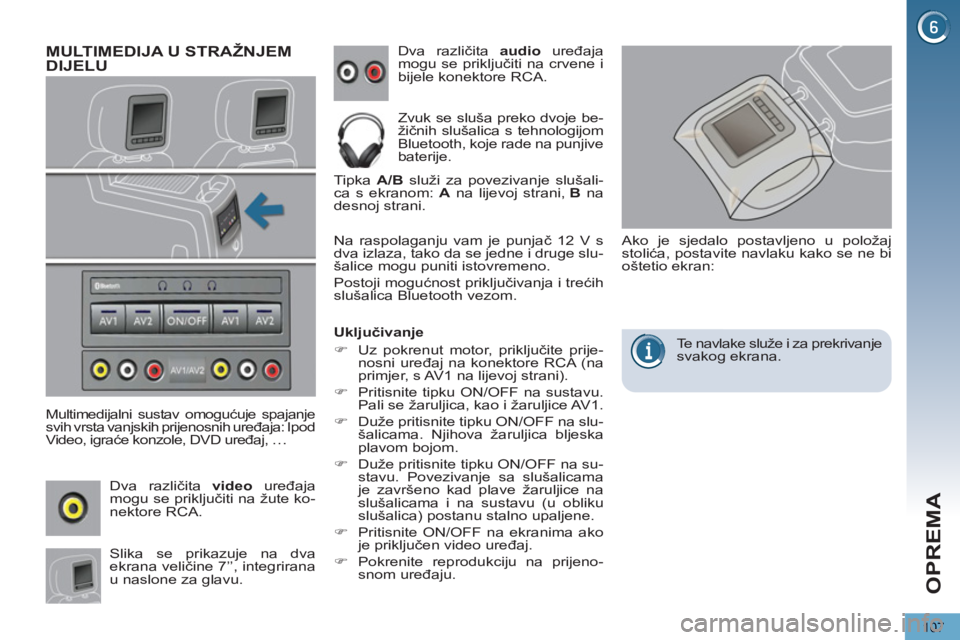

MULTIMEDIJA U STRAŽNJEM DIJELU

Multimedijalni sustav omogućuje spajanje
svih vrsta vanjskih prijenosnih uređaja: Ipod
Video, igraće konzole, DVD uređaj, … Dva različita audio
uređaja
mogu se priključiti na crvene i
bijele konektore RCA.
Zvuk se sluša preko dvoje be-
žičnih slušalica s tehnologijom
Bluetooth, koje rade na punjive
baterije.
Tipka A/B
služi za povezivanje slušali-
ca s ekranom: A
na lijevoj strani, B
na
desnoj strani.
Slika se prikazuje na dva
ekrana veličine 7’’, integrirana
u naslone za glavu. Dva različita video
uređaja
mogu se priključiti na žute ko-
nektore RCA.
Na raspolaganju vam je punjač 12 V s
dva izlaza, tako da se jedne i druge slu-
šalice mogu puniti istovremeno.
Postoji mogućnost priključivanja i trećih
slušalica Bluetooth vezom.

Uključivanje


)
Uz pokrenut motor, priključite prije-
nosni uređaj na konektore RCA (na
primjer, s AV1 na lijevoj strani).

)
Pritisnite tipku ON/OFF na sustavu.
Pali se žaruljica, kao i žaruljice AV1.

)
Duže pritisnite tipku ON/OFF na slu-
šalicama. Njihova žaruljica bljeska
plavom bojom.

)
Duže pritisnite tipku ON/OFF na su-
stavu. Povezivanje sa slušalicama
je završeno kad plave žaruljice na
slušalicama i na sustavu (u obliku
slušalica) postanu stalno upaljene.

)
Pritisnite ON/OFF na ekranima ako
je priključen video uređaj.

)
Pokrenite reprodukciju na prijeno-
snom uređaju.

Ako je sjedalo postavljeno u položaj
stolića, postavite navlaku kako se ne bi
oštetio ekran:
Te navlake služe i za prekrivanje
svakog ekrana.

OPREMA
108

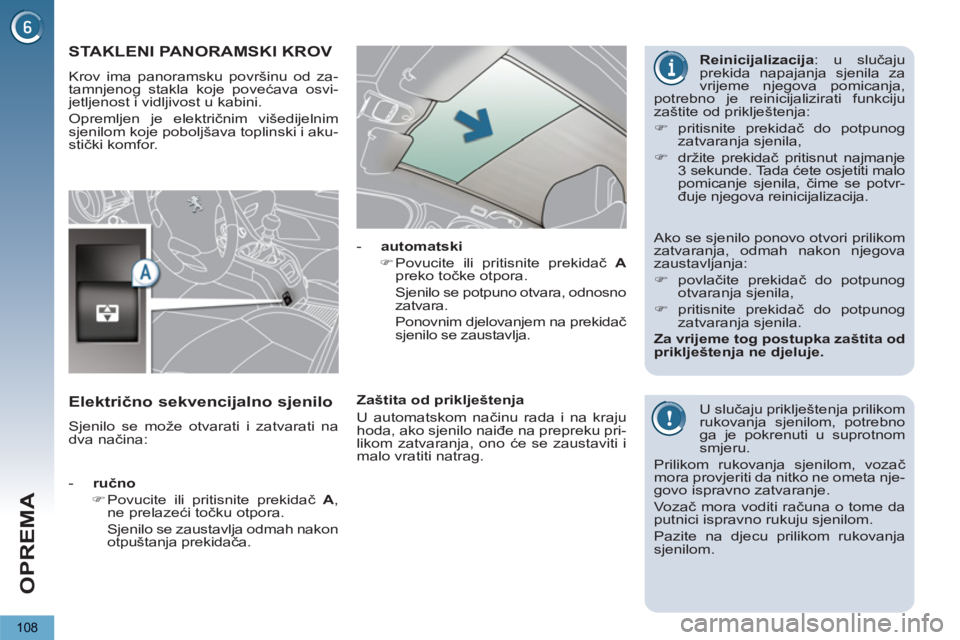

STAKLENI PANORAMSKI KROV
Krov ima panoramsku površinu od za-
tamnjenog stakla koje povećava osvi-
jetljenost i vidljivost u kabini.
Opremljen je električnim višedijelnim
sjenilom koje poboljšava toplinski i aku-
stički komfor.

U slučaju priklještenja prilikom
rukovanja sjenilom, potrebno
ga je pokrenuti u suprotnom
smjeru.
Prilikom rukovanja sjenilom, vozač
mora provjeriti da nitko ne ometa nje-
govo ispravno zatvaranje.
Vozač mora voditi računa o tome da
putnici ispravno rukuju sjenilom.
Pazite na djecu prilikom rukovanja
sjenilom.


- ručno



)
Povucite ili pritisnite prekidač A
,
ne prelazeći točku otpora.
Sjenilo se zaustavlja odmah nakon
otpuštanja prekidača.
- automatski



)
Povucite ili pritisnite prekidač A

preko točke otpora.
Sjenilo se potpuno otvara, odnosno
zatvara.
Ponovnim djelovanjem na prekidač
sjenilo se zaustavlja.


Zaštita od priklještenja
U automatskom načinu rada i na kraju
hoda, ako sjenilo naiđe na prepreku pri-
likom zatvaranja, ono će se zaustaviti i
malo vratiti natrag.

Električno sekvencijalno sjenilo

Sjenilo se može otvarati i zatvarati na
dva načina:
Ako se sjenilo ponovo otvori prilikom
zatvaranja, odmah nakon njegova
zaustavljanja:


)
povlačite prekidač do potpunog
otvaranja sjenila,

)
pritisnite prekidač do potpunog
zatvaranja sjenila.

Za vrijeme tog postupka zaštita od
priklještenja ne djeluje.

Reinicijalizacija
: u slučaju
prekida napajanja sjenila za
vrijeme njegova pomicanja,
potrebno je reinicijalizirati funkciju
zaštite od priklještenja:


)
pritisnite prekidač do potpunog
zatvaranja sjenila,

)
držite prekidač pritisnut najmanje
3 sekunde. Tada ćete osjetiti malo
pomicanje sjenila, čime se potvr-
đuje njegova reinicijalizacija.
