PEUGEOT 5008 2012 Upute Za Rukovanje (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 5008, Model: PEUGEOT 5008 2012Pages: 340, PDF Size: 16.55 MB
Page 71 of 340
K
O
69

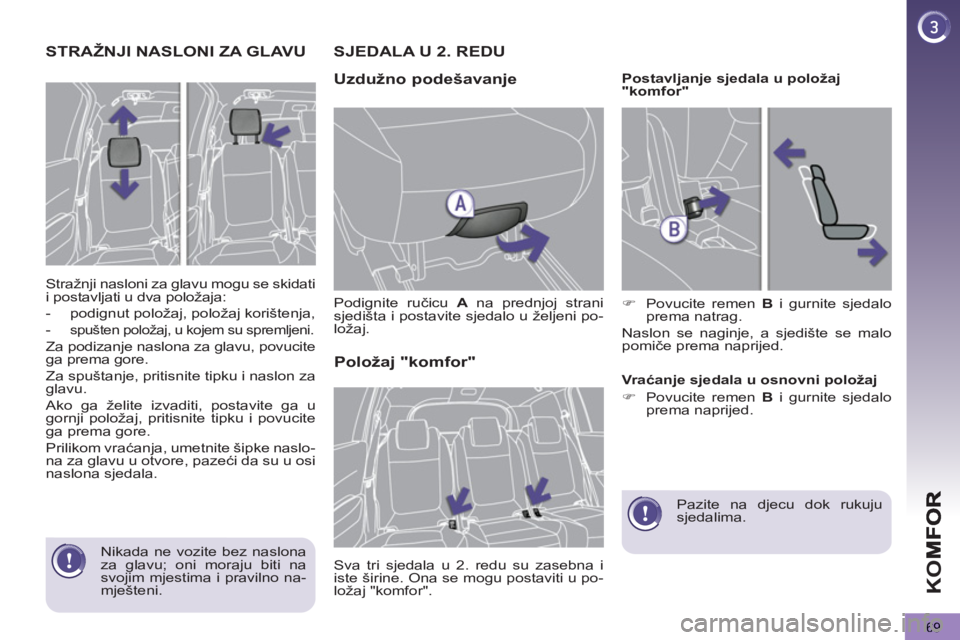

STRAŽNJI NASLONI ZA GLAVU
Stražnji nasloni za glavu mogu se skidati
i postavljati u dva položaja:
- podignut položaj, položaj korištenja,
-
spušten položaj, u kojem su spremljeni.
Za podizanje naslona za glavu, povucite
ga prema gore.
Za spuštanje, pritisnite tipku i naslon za
glavu.
Ako ga želite izvaditi, postavite ga u
gornji položaj, pritisnite tipku i povucite
ga prema gore.
Prilikom vraćanja, umetnite šipke naslo-
na za glavu u otvore, pazeći da su u osi
naslona sjedala.
SJEDALA U 2. REDU
Uzdužno podešavan
je
Podignite ručicu A
na prednjoj strani
sjedišta i postavite sjedalo u željeni po-
ložaj.
Položaj "komfor"
Sva tri sjedala u 2. redu su zasebna i
iste širine. Ona se mogu postaviti u po-
ložaj "komfor".
Postavljanje sjedala u položaj
"komfor"
)
Povucite remen B
i gurnite sjedalo
prema natrag.
Naslon se naginje, a sjedište se malo
pomiče prema naprijed.
Vr aćanje sjedala u osnovni položaj
)
Povucite remen B
i gurnite sjedalo
prema naprijed.
Pazite na djecu dok rukuju
sjedalima.
Nikada ne vozite bez naslona
za glavu; oni moraju biti na
svojim mjestima i pravilno na-
mješteni.
Page 72 of 340
K
O
70

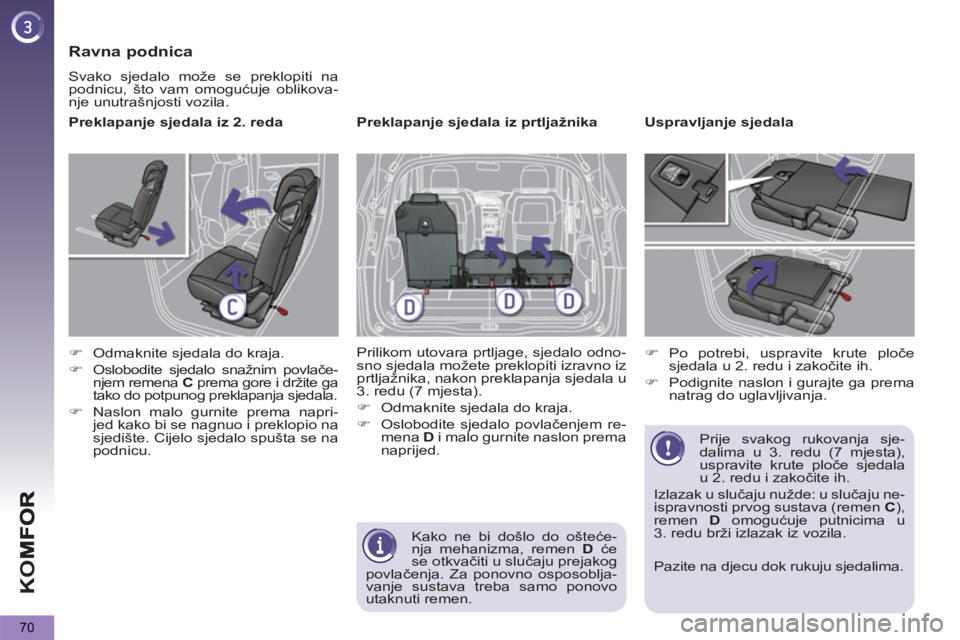

Ravna podnica
Svako sjedalo može se preklopiti na
podnicu, što vam omogućuje oblikova-
nje unutrašnjosti vozila.
Preklapanje sjedala iz 2. reda
)
Odmaknite sjedala do kraja.
)
Oslobodite sjedalo snažnim povlače-
njem remena C
prema gore i držite ga
tako do potpunog preklapanja sjedala.
)
Naslon malo gurnite prema napri-
jed kako bi se nagnuo i preklopio na
sjedište. Cijelo sjedalo spušta se na
podnicu.
Preklapanje sjedala iz prtljažnika
Prilikom utovara prtljage, sjedalo odno-
sno sjedala možete preklopiti izravno iz
prtljažnika, nakon preklapanja sjedala u
3. redu (7 mjesta).
)
Odmaknite sjedala do kraja.
)
Oslobodite sjedalo povlačenjem re-
mena D
i malo gurnite naslon prema
naprijed.
Uspravljanje sjedala
)
Po potrebi, uspravite krute ploče
sjedala u 2. redu i zakočite ih.
)
Podignite naslon i gurajte ga prema
natrag do uglavljivanja.
Prije svakog rukovanja sje-
dalima u 3. redu (7 mjesta),
uspravite krute ploče sjedala
u 2. redu i zakočite ih.
Izlazak u slučaju nužde: u slučaju ne-
ispravnosti prvog sustava (remen C
),
remen D
omogućuje putnicima u
3. redu brži izlazak iz vozila.
Kako ne bi došlo do ošteće-
nja mehanizma, remen D
će
se otkvačiti u slučaju prejakog
povlačenja. Za ponovno osposoblja-
vanje sustava treba samo ponovo
utaknuti remen.
Pazite na djecu dok rukuju sjedalima.
Page 73 of 340
K
O
71
Kruta ploča
Na svakom naslonu sjedala u 2. redu
pričvršćena je kruta ploča.
Ta ploča služi za:
- dobivanje neprekinute površine prt-
ljažnika neovisno o položaju sjedala,
- sprečavanje klizanja predmeta is-
pod sjedala u 2. redu (najviše 30 kg
po ploči).
Oslobađanje/zaključavanje krute
ploče
)
Prije otvaranja krutih ploča, provjeri-
te da su sjedala u 2. redu u krajnjem
stražnjem položaju.
)
Za oslobađanje, klizanjem pomakni-
te prema gore zatvarač E
na ploči.
)
Za zaključavanje, uspravite ploču
i klizanjem pomaknite prema dolje
zatvarač E
.
Ulazak/izlazak iz 3. reda (7 mjesta) Vraćanje sjedala na mjestoizvana, uz otvorena vrata
Ako u 3. redu sjede putnici (7 mjesta):
)
Rukom gurnite sjedalo prema na-
trag do krajnjeg položaja; sjedalo se
neće postaviti u krajnji stražnji polo-
žaj kako bi ostalo prostora za noge
putnika u 3. redu.
)
Spustite sjedište.
)
Podignite avio stolić na sjedalu u
2. redu, ako je spušten.
)
Povucite ručicu F
prema gore.
Sjedalo će se otkočiti, a sjedište će
se uspraviti uz naslon.
)
Pritisnite ručicu F
prema naprijed
i gurnite naslon sjedala prema na-
prijed.
Page 74 of 340
K
O
72

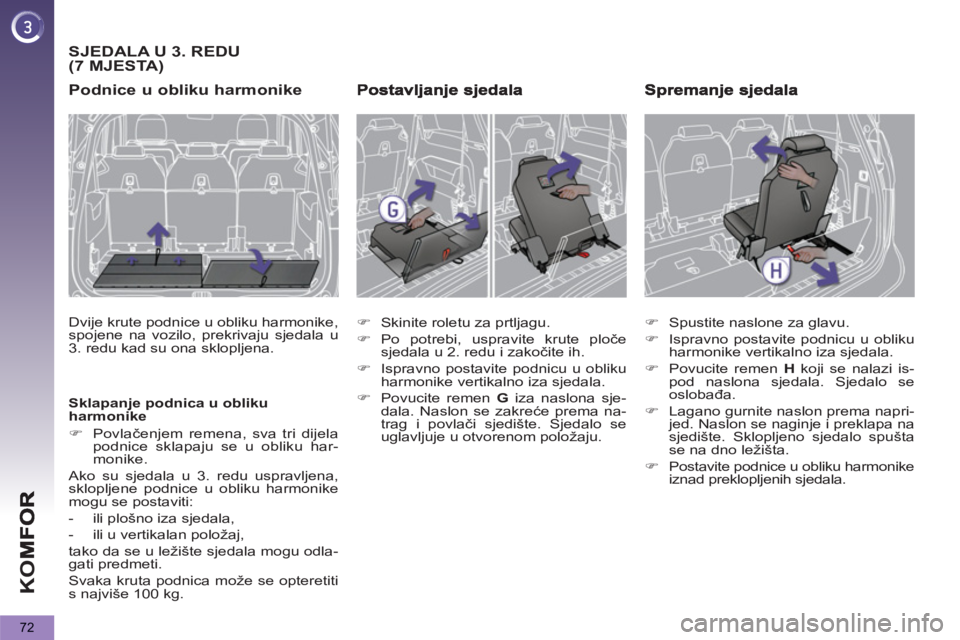

SJEDALA U 3. REDU (7 MJESTA)
Podnice u obliku harmonike
Dvije krute podnice u obliku harmonike,
spojene na vozilo, prekrivaju sjedala u
3. redu kad su ona sklopljena.
Sklapanje podnica u obliku
harmonike
)
Povlačenjem remena, sva tri dijela
podnice sklapaju se u obliku har-
monike.
Ako su sjedala u 3. redu uspravljena,
sklopljene podnice u obliku harmonike
mogu se postaviti:
- ili plošno iza sjedala,
- ili u vertikalan položaj,
tako da se u ležište sjedala mogu odla-
gati predmeti.
Svaka kruta podnica može se opteretiti
s najviše 100 kg.
)
Skinite roletu za prtljagu.
)
Po potrebi, uspravite krute ploče
sjedala u 2. redu i zakočite ih.
)
Ispravno postavite podnicu u obliku
harmonike vertikalno iza sjedala.
)
Povucite remen G
iza naslona sje-
dala. Naslon se zakreće prema na-
trag i povlači sjedište. Sjedalo se
uglavljuje u otvorenom položaju.
)
Spustite naslone za glavu.
)
Ispravno postavite podnicu u obliku
harmonike vertikalno iza sjedala.
)
Povucite remen H
koji se nalazi is-
pod naslona sjedala. Sjedalo se
oslobađa.
)
Lagano gurnite naslon prema napri-
jed. Naslon se naginje i preklapa na
sjedište. Sklopljeno sjedalo spušta
se na dno ležišta.
)
Postavite podnice u obliku harmonike
iznad preklopljenih sjedala.
Page 75 of 340
K
O
73

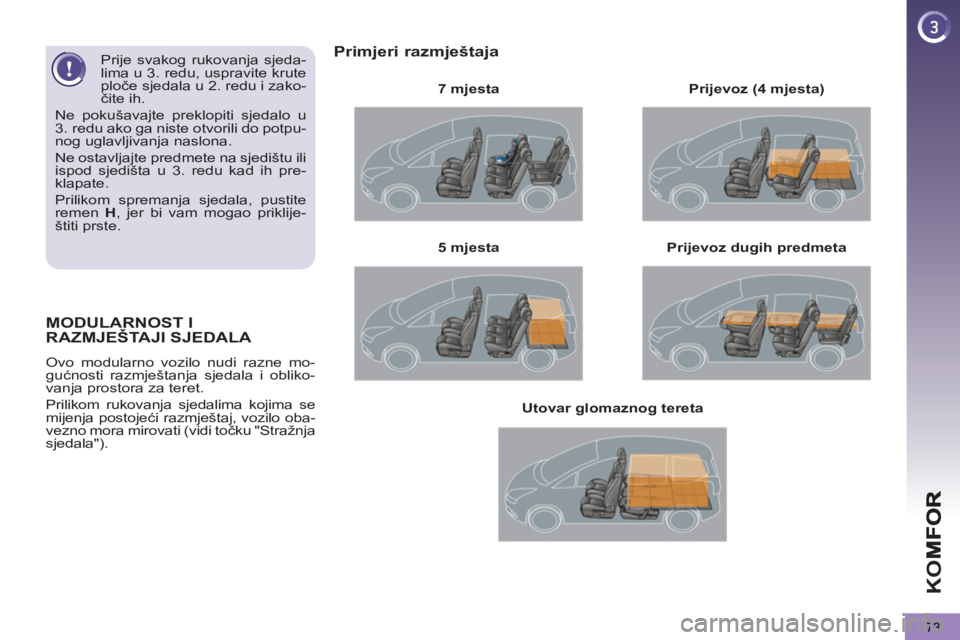

MODULARNOST I
RAZMJEŠTAJI SJEDALA
Ovo modularno vozilo nudi razne mo-
gućnosti razmještanja sjedala i obliko-
vanja prostora za teret.
Prilikom rukovanja sjedalima kojima se
mijenja postojeći razmještaj, vozilo oba-
vezno mora mirovati (vidi točku "Stražnja
sjedala").
Primjeri razmještaja
7 mjesta
Prijevoz dugih predmeta
5 mjesta
Prijevoz (4 mjesta)
Utovar glomaznog tereta
Prije svakog rukovanja sjeda-
lima u 3. redu, uspravite krute
ploče sjedala u 2. redu i zako-
čite ih.
Ne pokušavajte preklopiti sjedalo u
3. redu ako ga niste otvorili do potpu-
nog uglavljivanja naslona.
Ne ostavljajte predmete na sjedištu ili
ispod sjedišta u 3. redu kad ih pre-
klapate.
Prilikom spremanja sjedala, pustite
remen H
, jer bi vam mogao priklije-
štiti prste.
Page 76 of 340
K
O
74
Ono što vidite u retrovizoru u
stvarnosti je puno bliže nego
što se čini.
O tome vodite računa kada procje-
njujete udaljenost vozila koja vam
dolaze sa stražnje strane.

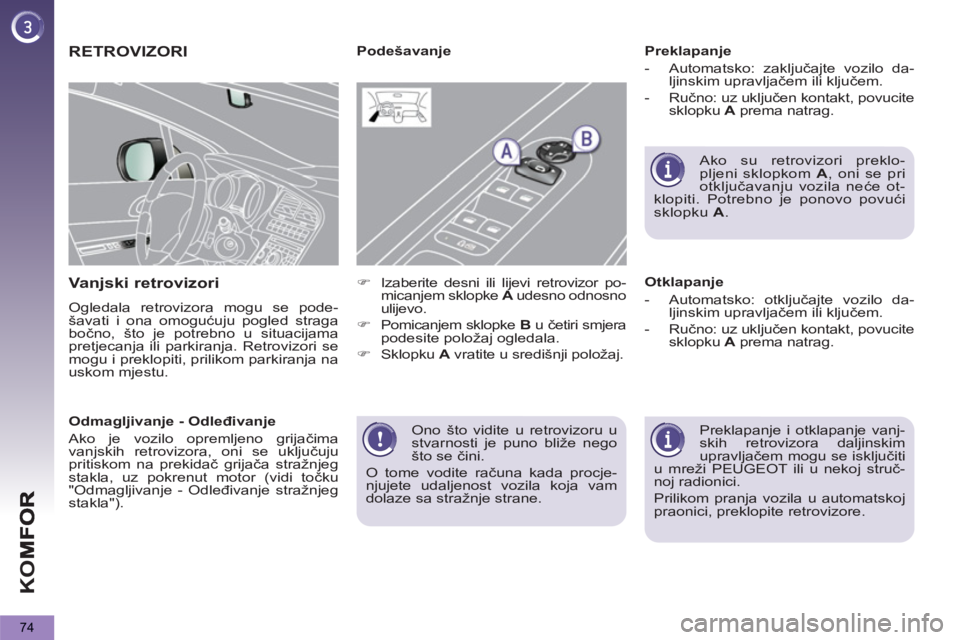

RETROVIZORI
Vanjski retrovizori
Ogledala retrovizora mogu se pode-
šavati i ona omogućuju pogled straga
bočno, što je potrebno u situacijama
pretjecanja ili parkiranja. Retrovizori se
mogu i preklopiti, prilikom parkiranja na
uskom mjestu.
Preklapanje
- Automatsko: zaključajte vozilo da-
ljinskim upravljačem ili ključem.
- Ručno: uz uključen kontakt, povucite
sklopku A
prema natrag.
Preklapanje i otklapanje vanj-
skih retrovizora daljinskim
upravljačem mogu se isključiti
u mreži PEUGEOT ili u nekoj struč-
noj radionici.
Prilikom pranja vozila u automatskoj
praonici, preklopite retrovizore.
Podešavanje
Otklapanje
- Automatsko: otključajte vozilo da-
ljinskim upravljačem ili ključem.
- Ručno: uz uključen kontakt, povucite
sklopku A
prema natrag.
Ako su retrovizori preklo-
pljeni sklopkom A
, oni se pri
otključavanju vozila neće ot-
klopiti. Potrebno je ponovo povući
sklopku A
.
)
Izaberite desni ili lijevi retrovizor po-
micanjem sklopke A
udesno odnosno
ulijevo.
)
Pomicanjem sklopke B
u č
etiri smjera
podesite položaj ogledala.
)
Sklopku A
vratite u središnji položaj.
Odmagljivanje - Odleđivanje
Ako je vozilo opremljeno grijačima
vanjskih retrovizora, oni se uključuju
pritiskom na prekidač grijača stražnjeg
stakla, uz pokrenut motor (vidi točku
"Odmagljivanje - Odleđivanje stražnjeg
stakla").
Page 77 of 340
K
O
75

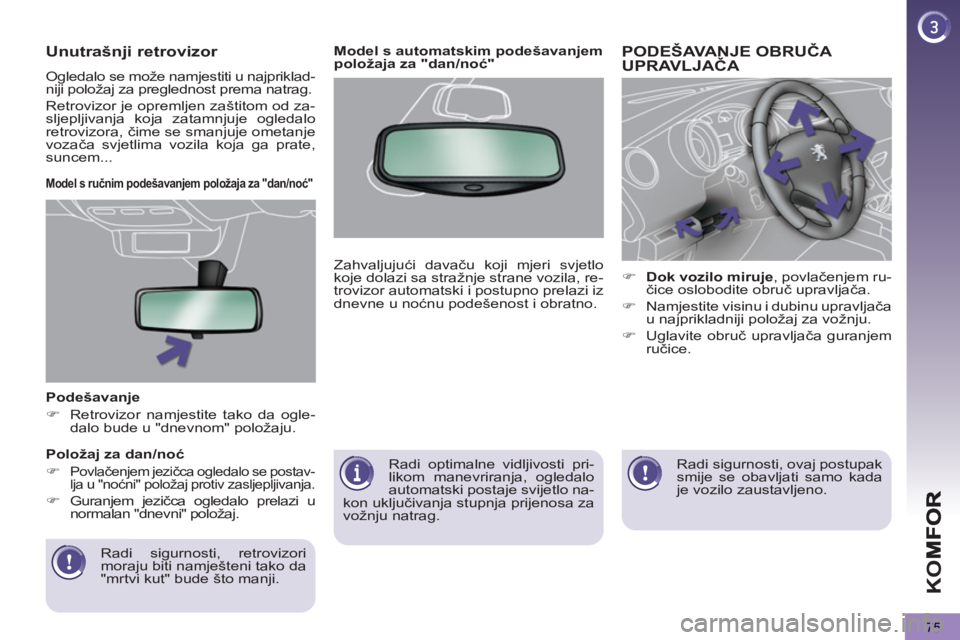

Podešavanje
)
Retrovizor namjestite tako da ogle-
dalo bude u "dnevnom" položaju.
Radi sigurnosti, retrovizori
moraju biti namješteni tako da
"mrtvi kut" bude što manji.
Model s ručnim podešavanjem položaja za "dan/noć"
Položaj za dan/noć
)
Povlačenjem jezičca ogledalo se postav-
lja u "noćni" položaj protiv zasljepljivanja.
)
Guranjem jezičca ogledalo prelazi u
normalan "dnevni" položaj.
Unutrašnji retrovizor
Ogledalo se može namjestiti u najpriklad-
niji položaj za preglednost prema natrag.
Retrovizor je opremljen zaštitom od za-
sljepljivanja koja zatamnjuje ogledalo
retrovizora, čime se smanjuje ometanje
vozača svjetlima vozila koja ga prate,
suncem...
Radi optimalne vidljivosti pri-
likom manevriranja, ogledalo
automatski postaje svijetlo na-
kon uključivanja stupnja prijenosa za
vožnju natrag.
Model s automatskim podešavanjem
položaja za "dan/noć"
Zahvaljujući davaču koji mjeri svjetlo
koje dolazi sa stražnje strane vozila, re-
trovizor automatski i postupno prelazi iz
dnevne u noćnu podešenost i obratno.
PODEŠAVANJE OBRUČA UPRAVLJAČA
)
Dok vozilo miruje
, povlačenjem ru-
čice oslobodite obruč upravljača.
)
Namjestite visinu i dubinu upravljača
u najprikladniji položaj za vožnju.
)
Uglavite obruč upravljača guranjem
ručice.
Radi sigurnosti, ovaj postupak
smije se obavljati samo kada
je vozilo zaustavljeno.
Page 78 of 340
76

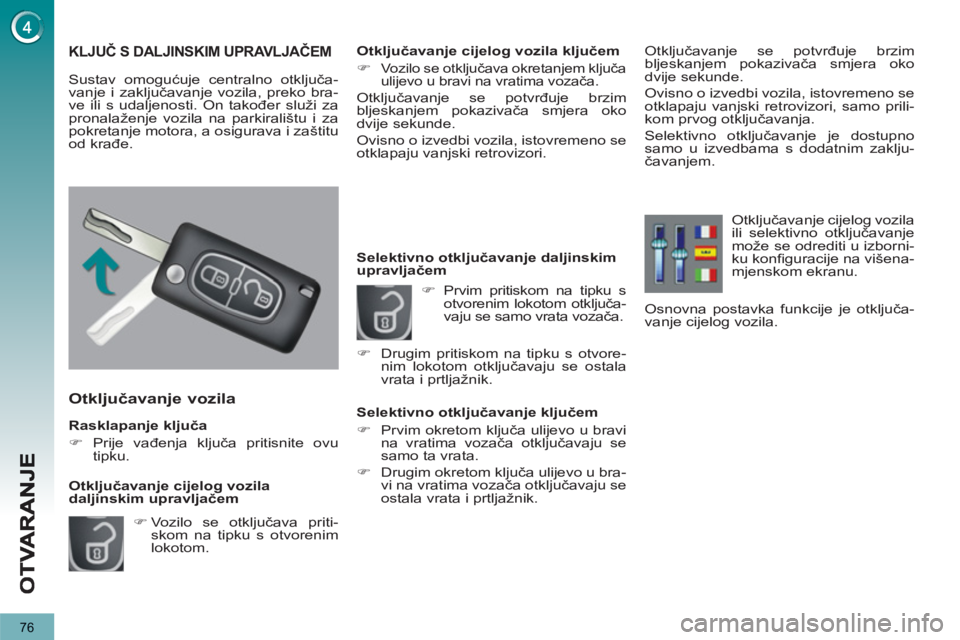

Rasklapanje ključa
)
Prije vađenja ključa pritisnite ovu
tipku.
Otključavanje vozila
)
Vozilo se otključava priti-
skom na tipku s otvorenim
lokotom.
Otključavanje cijelog vozila
daljinskim upravljačem
KLJUČ S DALJINSKIM UPRAVLJAČEM
Sustav omogućuje centralno otključa-
vanje i zaključavanje vozila, preko bra-
ve ili s udaljenosti. On također služi za
pronalaženje vozila na parkiralištu i za
pokretanje motora, a osigurava i zaštitu
od krađe.
Otključavanje cijelog vozila ključem
)
Vozilo se otključava okretanjem ključa
ulijevo u bravi na vratima vozača.
Otključavanje se potvrđuje brzim
bljeskanjem pokazivača smjera oko
dvije sekunde.
Ovisno o izvedbi vozila, istovremeno se
otklapaju vanjski retrovizori.
Selektivno otključavanje daljinskim
upravljačem
Selektivno otključavanje ključem
)
Prvim okretom ključa ulijevo u bravi
na vratima vozača otključavaju se
samo ta vrata.
)
Drugim okretom ključa ulijevo u bra-
vi na vratima vozača otključavaju se
ostala vrata i prtljažnik.
)
Prvim pritiskom na tipku s
otvorenim lokotom otključa-
vaju se samo vrata vozača.
)
Drugim pritiskom na tipku s otvore-
nim lokotom otključavaju se ostala
vrata i prtljažnik.
Otključavanje se potvrđuje brzim
bljeskanjem pokazivača smjera oko
dvije sekunde.
Ovisno o izvedbi vozila, istovremeno se
otklapaju vanjski retrovizori, samo prili-
kom prvog otključavanja.
Selektivno otključavanje je dostupno
samo u izvedbama s dodatnim zaklju-
čavanjem.
Otključavanje cijelog vozila
ili selektivno otključavanje
može se odrediti u izborni-
ku konfi guracije na višena-
mjenskom ekranu.
Osnovna postavka funkcije je otključa-
vanje cijelog vozila.
Page 79 of 340
OT
V
77

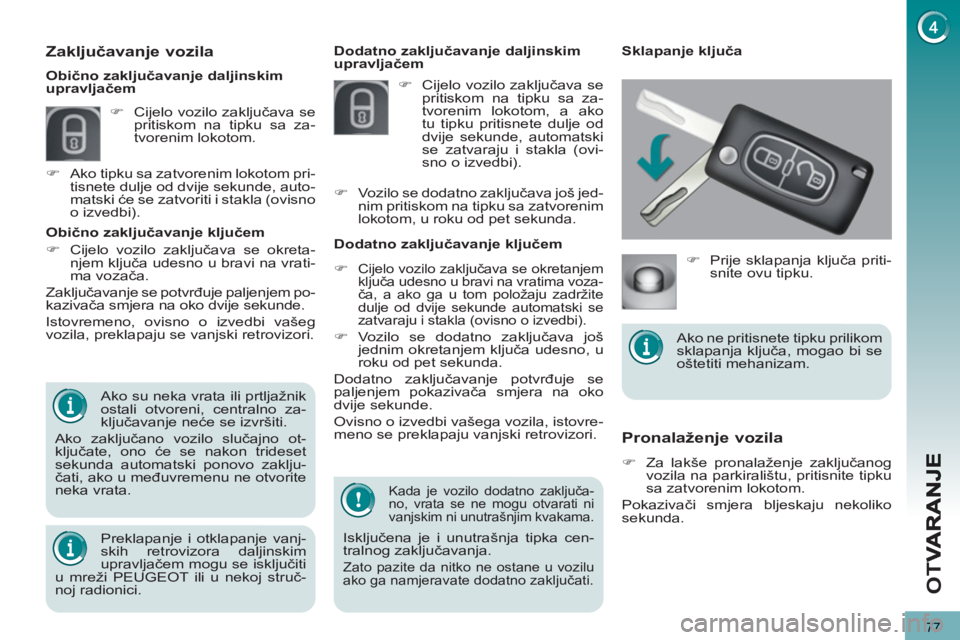

Pronalaženje vozila
)
Za lakše pronalaženje zaključanog
vozila na parkiralištu, pritisnite tipku
sa zatvorenim lokotom.
Pokazivači smjera bljeskaju nekoliko
sekunda.
Kada je vozilo dodatno zaključa-
no, vrata se ne mogu otvarati ni
vanjskim ni unutrašnjim kvakama.
Isključena je i unutrašnja tipka cen-
tralnog zaključavanja.
Zato pazite da nitko ne ostane u vozilu
ako ga namjeravate dodatno zaključati.
Dodatno zaključavanje daljinskim
upravljačem
Dodatno zaključavanje ključem
Sklapanje ključa
)
Cijelo vozilo zaključava se
pritiskom na tipku sa za-
tvorenim lokotom, a ako
tu tipku pritisnete dulje od
dvije sekunde, automatski
se zatvaraju i stakla (ovi-
sno o izvedbi).
)
Cijelo vozilo zaključava se okretanjem
ključa udesno u bravi na vratima voza-
ča, a ako ga u tom položaju zadržite
dulje od dvije sekunde automatski se
zatvaraju i stakla (ovisno o izvedbi).
)
Vozilo se dodatno zaključava još
jednim okretanjem ključa udesno, u
roku od pet sekunda.
Dodatno zaključavanje potvrđuje se
paljenjem pokazivača smjera na oko
dvije sekunde.
Ovisno o izvedbi vašega vozila, istovre-
meno se preklapaju vanjski retrovizori. Ako su neka vrata ili prtljažnik
ostali otvoreni, centralno za-
ključavanje neće se izvršiti.
Ako zaključano vozilo slučajno ot-
ključate, ono će se nakon trideset
sekunda automatski ponovo zaklju-
čati, ako u međuvremenu ne otvorite
neka vrata.
Obično zaključavanje ključem
)
Cijelo vozilo zaključava se okreta-
njem ključa udesno u bravi na vrati-
ma vozača.
Zaključavanje se potvrđuje paljenjem po-
kazivača smjera na oko dvije sekunde.
Istovremeno, ovisno o izvedbi vašeg
vozila, preklapaju se vanjski retrovizori.
Preklapanje i otklapanje vanj-
skih retrovizora daljinskim
upravljačem mogu se isključiti
u mreži PEUGEOT ili u nekoj struč-
noj radionici.
Zaključavanje vozila
)
Cijelo vozilo zaključava se
pritiskom na tipku sa za-
tvorenim lokotom.
)
Ako tipku sa zatvorenim lokotom pri-
tisnete dulje od dvije sekunde, auto-
matski će se zatvoriti i stakla (ovisno
o izvedbi).
Obično zaključavanje daljinskim
upravljačem
)
Prije sklapanja ključa priti-
snite ovu tipku.
)
Vozilo se dodatno zaključava još jed-
nim pritiskom na tipku sa zatvorenim
lokotom, u roku od pet sekunda.
Ako ne pritisnete tipku prilikom
sklapanja ključa, mogao bi se
oštetiti mehanizam.
Page 80 of 340
OT
V
78

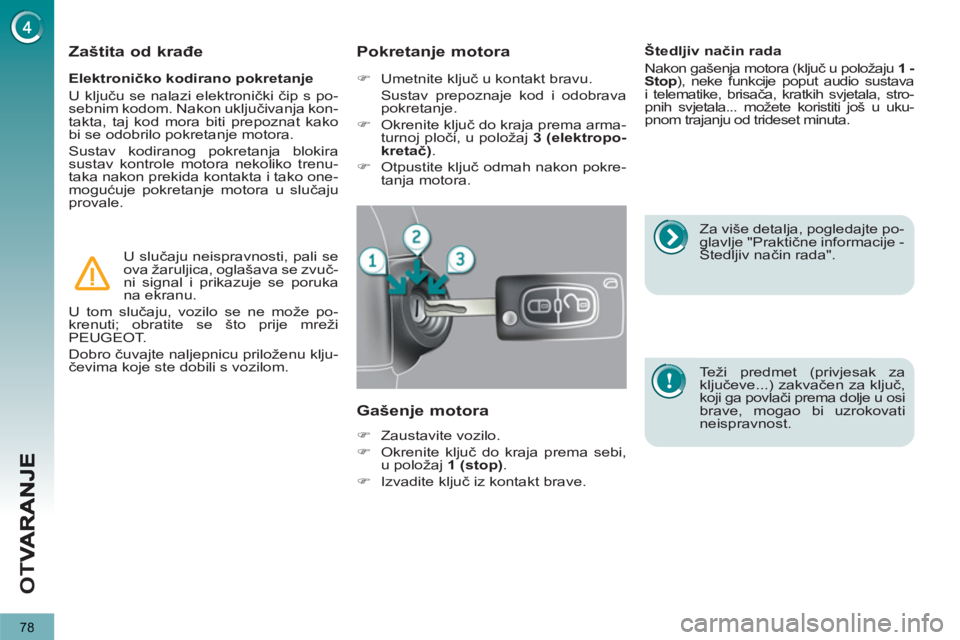

Elektroničko kodirano pokretanje
U ključu se nalazi elektronički čip s po-
sebnim kodom. Nakon uključivanja kon-
takta, taj kod mora biti prepoznat kako
bi se odobrilo pokretanje motora.
Sustav kodiranog pokretanja blokira
sustav kontrole motora nekoliko trenu-
taka nakon prekida kontakta i tako one-
mogućuje pokretanje motora u slučaju
provale.
Zaštita od krađe
U slučaju neispravnosti, pali se
ova žaruljica, oglašava se zvuč-
ni signal i prikazuje se poruka
na ekranu.
U tom slučaju, vozilo se ne može po-
krenuti; obratite se što prije mreži
PEUGEOT.
Dobro čuvajte naljepnicu priloženu klju-
čevima koje ste dobili s vozilom.
Za više detalja, pogledajte po-
glavlje "Praktične informacije -
Štedljiv način rada".
Pokretanje motora
)
Umetnite ključ u kontakt bravu.
Sustav prepoznaje kod i odobrava
pokretanje.
)
Okrenite ključ do kraja prema arma-
turnoj ploči, u položaj 3 (elektropo-
kretač)
.
)
Otpustite ključ odmah nakon pokre-
tanja motora.
Gašenje motora
)
Zaustavite vozilo.
)
Okrenite ključ do kraja prema sebi,
u položaj 1 (stop)
.
)
Izvadite ključ iz kontakt brave.
Štedljiv način rada
Nakon gašenja motora (ključ u položaju 1 -
Stop
), neke funkcije poput audio sustava
i telematike, brisača, kratkih svjetala, stro-
pnih svjetala... možete koristiti još u uku-
pnom trajanju od trideset minuta.
Teži predmet (privjesak za
ključeve...) zakvačen za ključ,
koji ga povlači prema dolje u osi
brave, mogao bi uzrokovati
neispravnost.
