Page 111 of 340

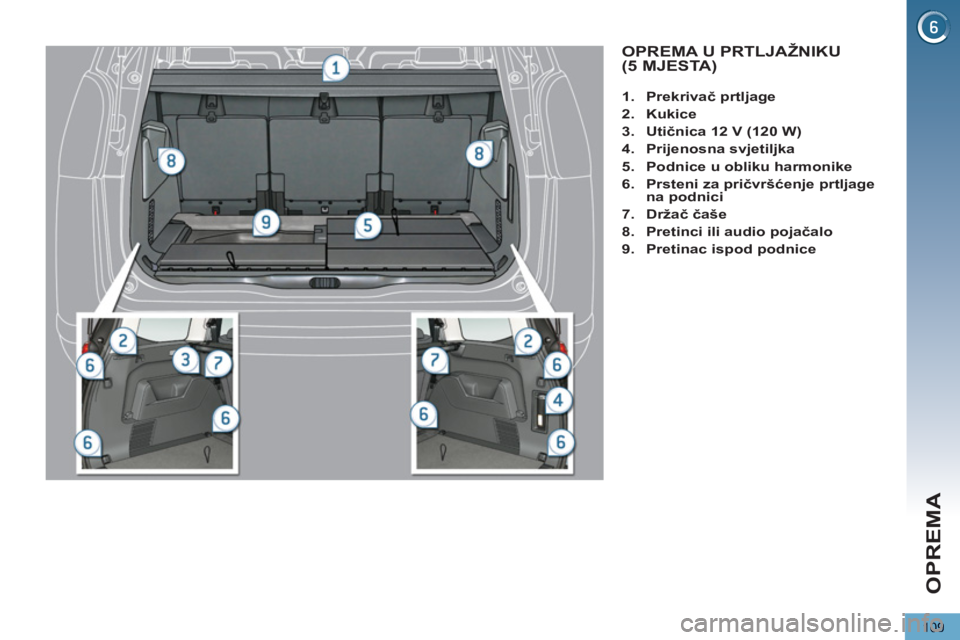

OPREMA
109
OPREMA U PRTLJAŽNIKU (5 MJESTA)
1.
Prekrivač prtljage
2.
Kukice
3.
Utičnica 12 V
(120 W)
4.
Prijenosna svjetiljka
5.
Podnice u obliku harmonike
6.
Prsteni za pričvršćenje prtljage
na podnici
7.
Držač čaše
8.
Pretinci ili audio pojačalo
9.
Pretinac ispod podnice
Page 112 of 340

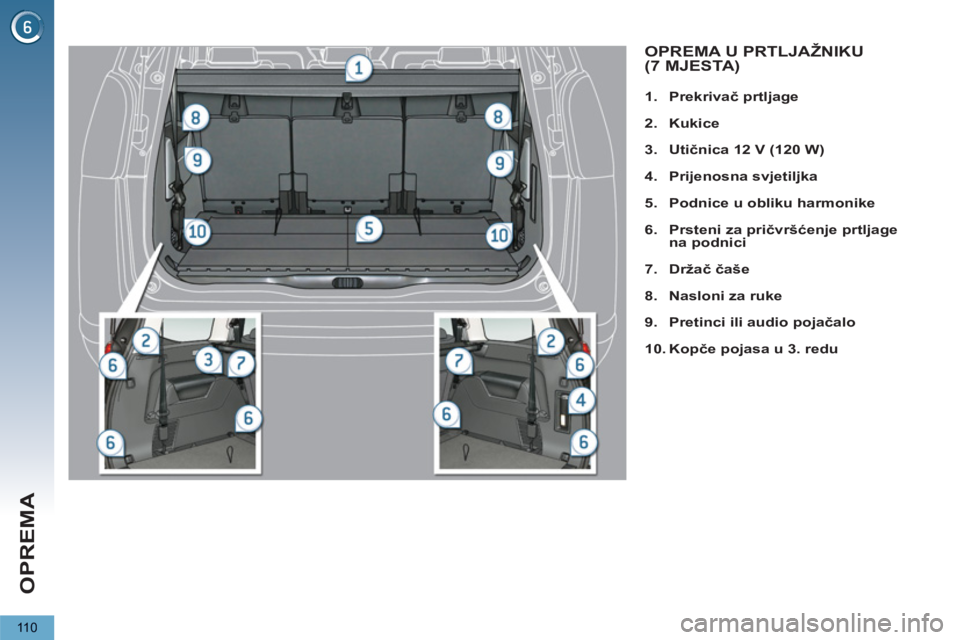

OPREMA
110
1.
Prekrivač prtljage
2.
Kukice
3.
Utičnica 12 V
(120 W)
4.
Prijenosna svjetiljka
5.
Podnice u obliku harmonike
6.
Prsteni za pričvršćenje prtljage
na podnici
7.
Držač čaše
8.
Nasloni za ruke
9.
Pretinci
ili audio pojačalo
10.
Kopče pojasa u 3. redu
OPREMA U PRTLJAŽNIKU(7 MJESTA)
Page 113 of 340
OPREMA
111

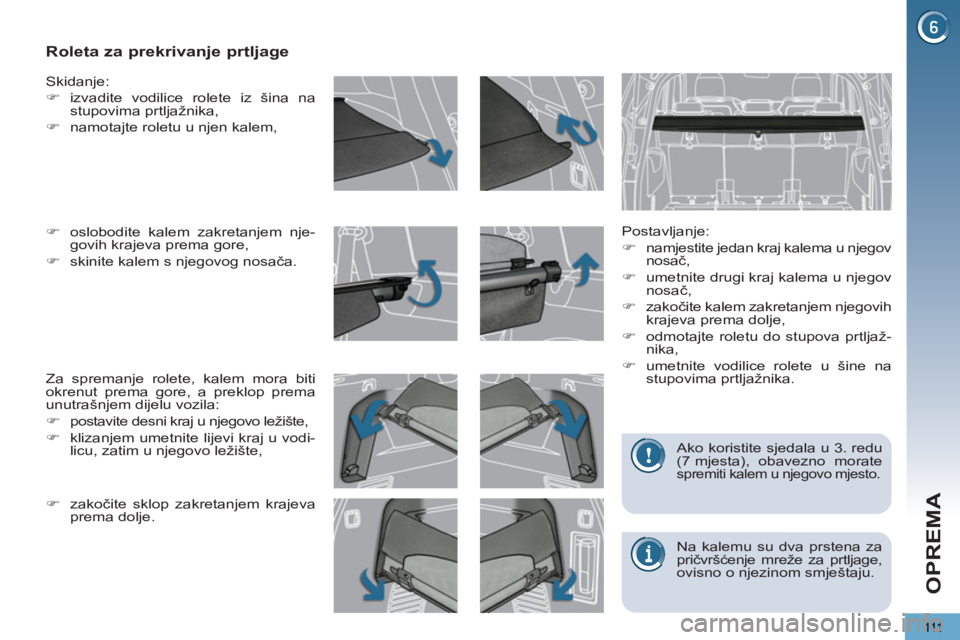

Roleta za prekrivanje prtljage
Postavljanje:
)
namjestite jedan kraj kalema u njegov
nosač,
)
umetnite drugi kraj kalema u njegov
nosač,
)
zakočite kalem zakretanjem njegovih
krajeva prema dolje,
)
odmotajte roletu do stupova prtljaž-
nika,
)
umetnite vodilice rolete u šine na
stupovima prtljažnika.
Skidanje:
)
izvadite vodilice rolete iz šina na
stupovima prtljažnika,
)
namotajte roletu u njen kalem,
Za spremanje rolete, kalem mora biti
okrenut prema gore, a preklop prema
unutrašnjem dijelu vozila:
)
postavite desni kraj u njegovo ležište,
)
klizanjem umetnite lijevi kraj u vodi-
licu, zatim u njegovo ležište,
)
oslobodite kalem zakretanjem nje-
govih krajeva prema gore,
)
skinite kalem s njegovog nosača.
Na kalemu su dva prstena za
pričvršćenje mreže za prtljage,
ovisno o njezinom smještaju. Ako koristite sjedala u 3. redu
(7 mjesta), obavezno morate
spremiti kalem u njegovo mjesto.
)
zakočite sklop zakretanjem krajeva
prema dolje.
Page 114 of 340

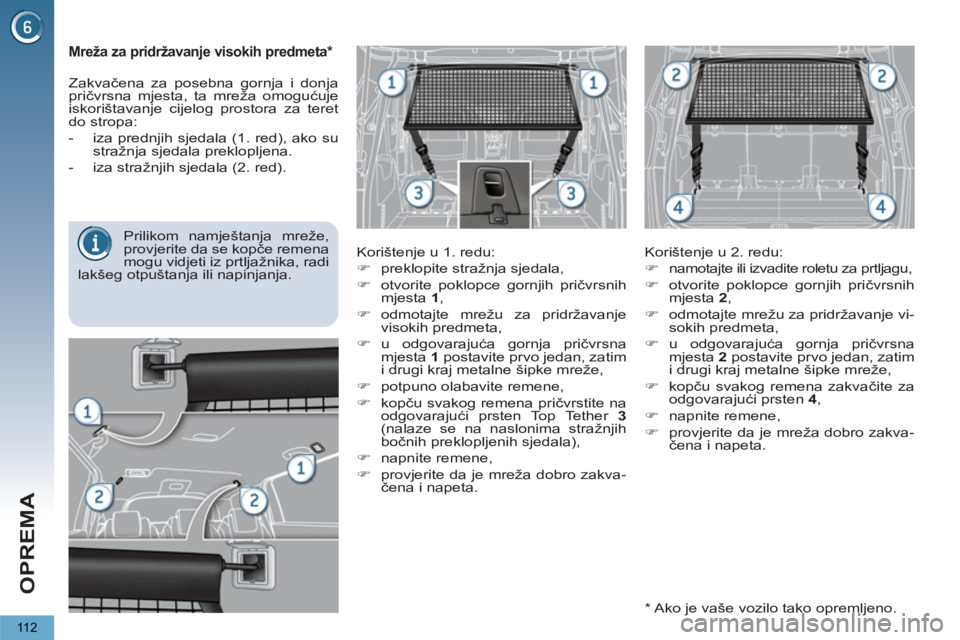

OPREMA
11 2
Mreža za pridržavanje visokih predmeta *
Korištenje u 1. redu:
)
preklopite stražnja sjedala,
)
otvorite poklopce gornjih pričvrsnih
mjesta 1
,
)
odmotajte mrežu za pridržavanje
visokih predmeta,
)
u odgovarajuća gornja pričvrsna
mjesta 1
postavite prvo jedan, zatim
i drugi kraj metalne šipke mreže,
)
potpuno olabavite remene,
)
kopču svakog remena pričvrstite na
odgovarajući prsten Top Tether 3
(nalaze se na naslonima stražnjih
bočnih preklopljenih sjedala),
)
napnite remene,
)
provjerite da je mreža dobro zakva-
čena i napeta.
Korištenje u 2. redu:
)
namotajte ili izvadite roletu za prtljagu,
)
otvorite poklopce gornjih pričvrsnih
mjesta 2
,
)
odmotajte mrežu za pridržavanje vi-
sokih predmeta,
)
u odgovarajuća gornja pričvrsna
mjesta 2
postavite prvo jedan, zatim
i drugi kraj metalne šipke mreže,
)
kopču svakog remena zakvačite za
odgovarajući prsten 4
,
)
napnite remene,
)
provjerite da je mreža dobro zakva-
č
ena i napeta.
Prilikom namještanja mreže,
provjerite da se kopče remena
mogu vidjeti iz prtljažnika, radi
lakšeg otpuštanja ili napinjanja.
Zakvačena za posebna gornja i donja
pričvrsna mjesta, ta mreža omogućuje
iskorištavanje cijelog prostora za teret
do stropa:
- iza prednjih sjedala (1. red), ako su
stražnja sjedala preklopljena.
- iza stražnjih sjedala (2. red).
*
Ako je vaše vozilo tako opremljeno.
Page 115 of 340
OPREMA

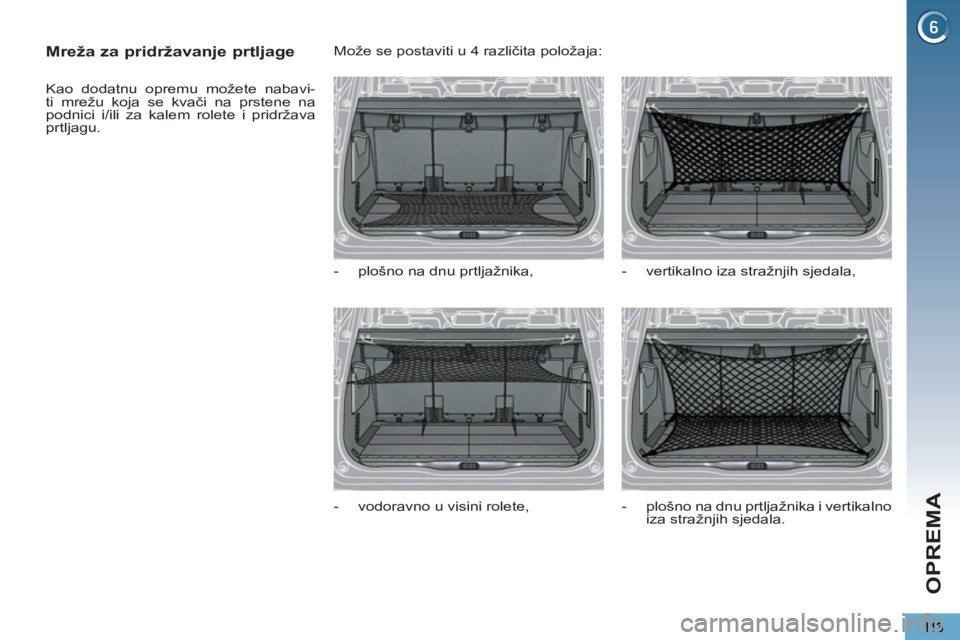

Mreža za pridržavanje prtljage
Kao dodatnu opremu možete nabavi-
ti mrežu koja se kvači na prstene na
podnici i/ili za kalem rolete i pridržava
prtljagu. Može se postaviti u 4 različita položaja:
- plošno na dnu prtljažnika,
- vodoravno u visini rolete,
- vertikalno iza stražnjih sjedala,
- plošno na dnu prtljažnika i vertikalno
iza stražnjih sjedala.
Page 116 of 340

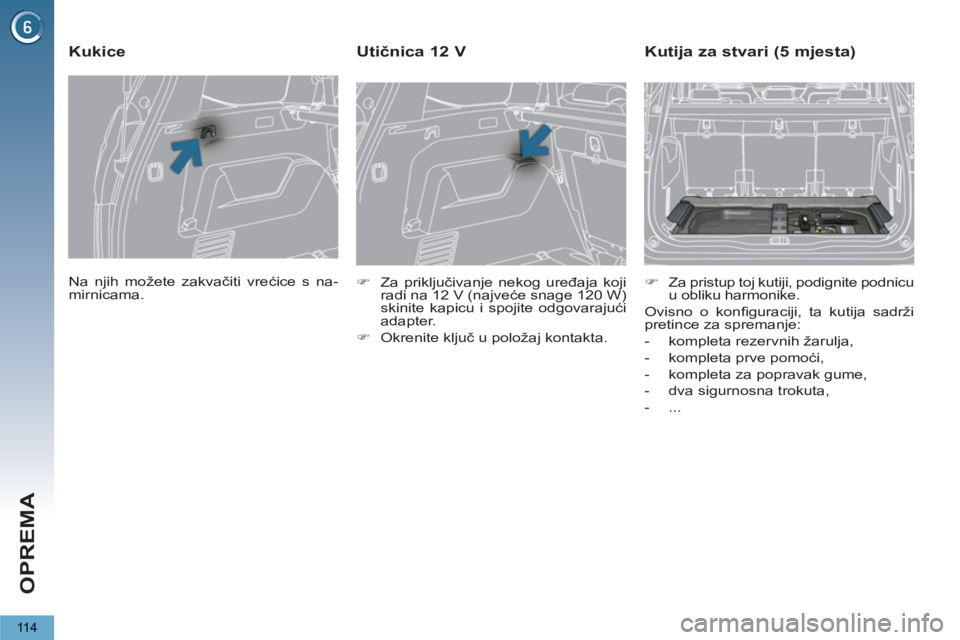

OPREMA
11 4
Na njih možete zakvačiti vrećice s na-
mirnicama.
Kukice
)
Za priključivanje nekog uređaja koji
radi na 12 V (najveće snage 120 W)
skinite kapicu i spojite odgovarajući
adapter.
)
Okrenite ključ u položaj kontakta.
Utičnica 12 V
)
Za pristup toj kutiji, podignite podnicu
u obliku harmonike.
Ovisno o konfi guraciji, ta kutija sadrži
pretince za spremanje:
- kompleta rezervnih žarulja,
- kompleta prve pomoći,
- kompleta za popravak gume,
- dva sigurnosna trokuta,
- ...
Kutija za stvari (5 mjesta)
Page 117 of 340
OPREMA
115

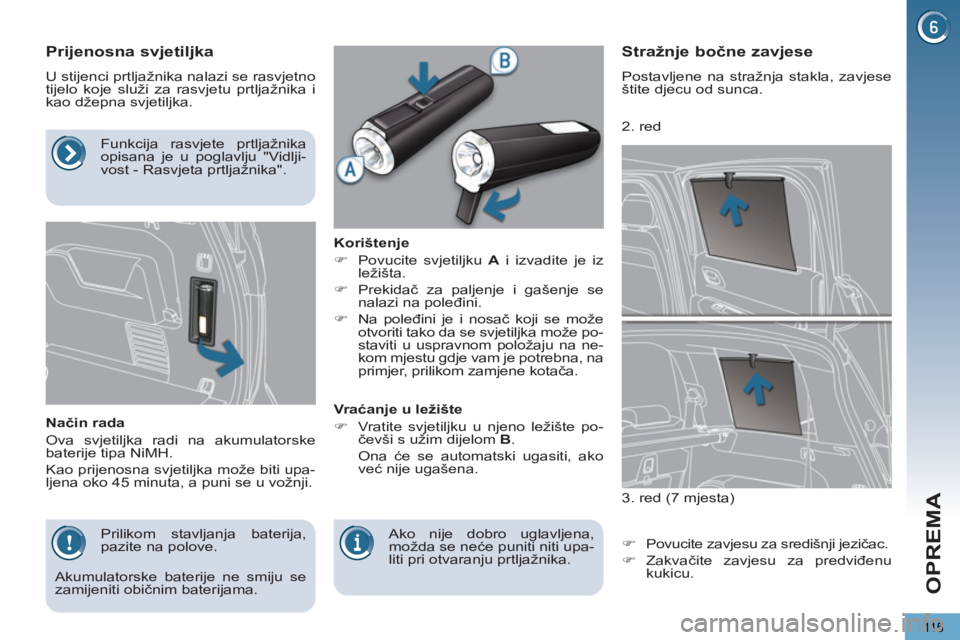

Prijenosna svjetiljka
U stijenci prtljažnika nalazi se rasvjetno
tijelo koje služi za rasvjetu prtljažnika i
kao džepna svjetiljka.
Način rada
Ova svjetiljka radi na akumulatorske
baterije tipa NiMH.
Kao prijenosna svjetiljka može biti upa-
ljena oko 45 minuta, a puni se u vožnji.
Korištenje
)
Povucite svjetiljku A
i izvadite je iz
ležišta.
)
Prekidač za paljenje i gašenje se
nalazi na poleđini.
)
Na poleđini je i nosač koji se može
otvoriti tako da se svjetiljka može po-
staviti u uspravnom položaju na ne-
kom mjestu gdje vam je potrebna, na
primjer, prilikom zamjene kotača.
Vr aćanje u ležište
)
Vratite svjetiljku u njeno ležište po-
čevši s užim dijelom B
.
Ona će se automatski ugasiti, ako
već nije ugašena.
Stražnje bočne zavjese
Postavljene na stražnja stakla, zavjese
štite djecu od sunca.
)
Povucite zavjesu za središnji jezičac.
)
Zakvačite zavjesu za predviđenu
kukicu.
Prilikom stavljanja baterija,
pazite na polove.
Akumulatorske baterije ne smiju se
zamijeniti običnim baterijama. Ako nije dobro uglavljena,
možda se neće puniti niti upa-
liti pri otvaranju prtljažnika.
Funkcija rasvjete prtljažnika
opisana je u poglavlju "Vidlji-
vost - Rasvjeta prtljažnika".
3. red (7 mjesta)
2. red
Page 118 of 340

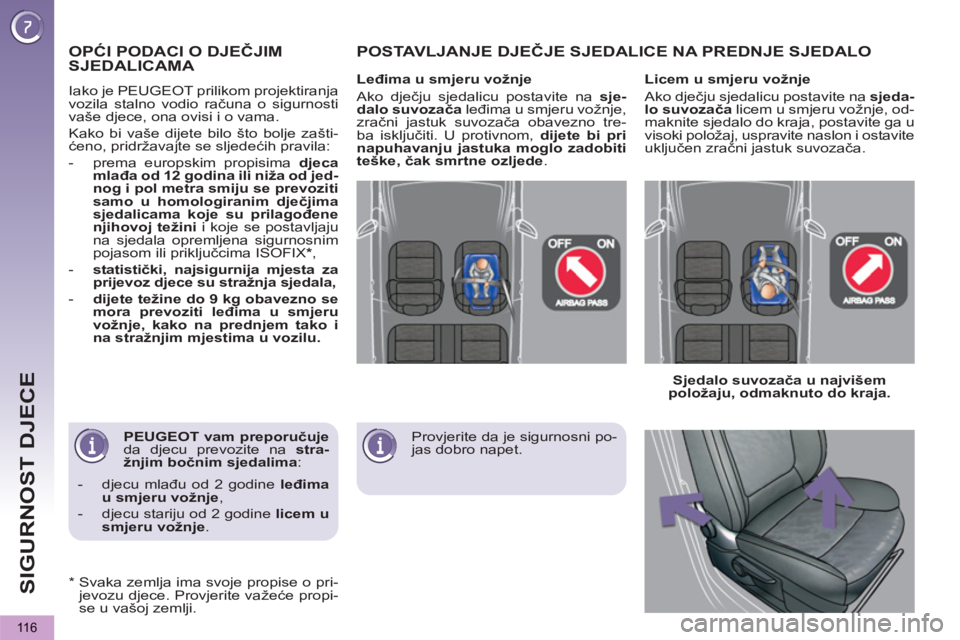

SIGURNOST DJECE
116
PEUGEOT vam preporučuje
da djecu prevozite na stra-
žnjim bočnim sjedalima
:
- djecu mlađu od 2 godine leđima
u smjeru vožnje
,
- djecu stariju od 2 godine licem u
smjeru vožnje
.
OPĆI PODACI O DJEČJIM
SJEDALICAMA
Iako je PEUGEOT prilikom projektiranja
vozila stalno vodio računa o sigurnosti
vaše djece, ona ovisi i o vama.
Kako bi vaše dijete bilo što bolje zašti-
ćeno, pridržavajte se sljedećih pravila:
- prema europskim propisima djeca
mlađa od 12 godina ili niža od jed-
nog i pol metra smiju se prevoziti
samo u homologiranim dječjima
sjedalicama koje su prilagođene
njihovoj težini
i koje se postavljaju
na sjedala opremljena sigurnosnim
pojasom ili priključcima ISOFIX
*
,
- statistički, najsigurnija mjesta za
prijevoz djece su stražnja sjedala,
- dijete težine do 9 kg obavezno se
mora prevoziti leđima u smjeru
vožnje, kako na prednjem tako i
na stražnjim mjestima u vozilu.
Licem u smjeru vožnje
Ako dječju sjedalicu postavite na sjeda-
lo suvozača
licem u smjeru vožnje, od-
maknite sjedalo do kraja, postavite ga u
visoki položaj, uspravite naslon i ostavite
uključen zračni jastuk suvozača.
Leđima u smjeru vožnje
Ako dječju sjedalicu postavite na sje-
dalo suvozača
leđima u smjeru vožnje,
zračni jastuk suvozača obavezno tre-
ba isključiti. U protivnom, dijete bi pri
napuhavanju jastuka moglo zadobiti
teške, čak smrtne ozljede
.
*
Svaka zemlja ima svoje propise o pri-
jevozu djece. Provjerite važeće propi-
se u vašoj zemlji.
Sjedalo suvozača u najvišem
položaju, odmaknuto do kraja.
POSTAVLJANJE DJEČJE SJEDALICE NA PREDNJE SJEDALO
Provjerite da je sigurnosni po-
jas dobro napet.
Page 119 of 340

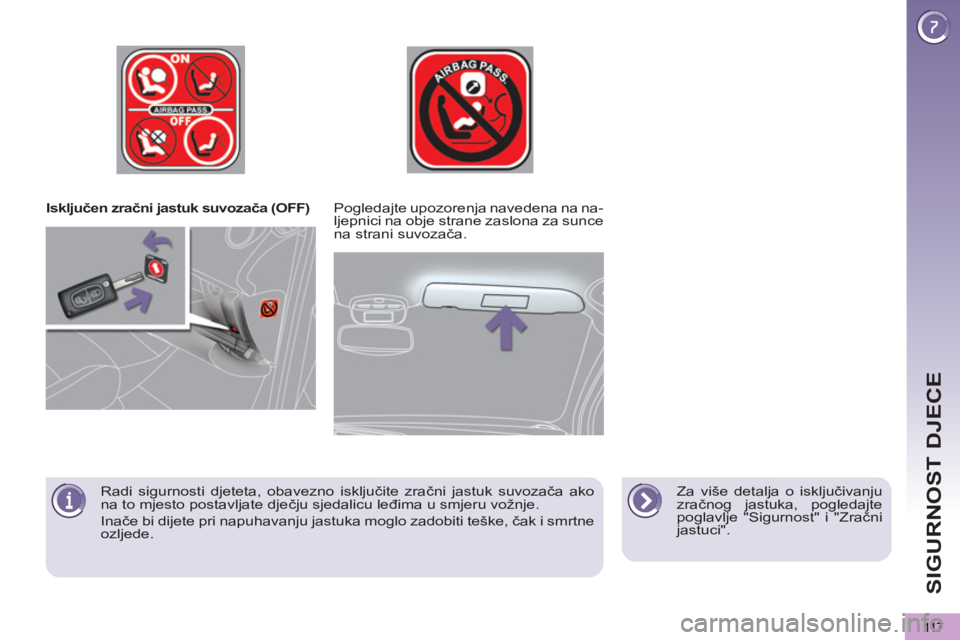

SIGURNOST DJECE
11 7
Isključen zračni jastuk suvozača (OFF)
Za više detalja o isključivanju
zračnog jastuka, pogledajte
poglavlje "Sigurnost" i "Zračni
jastuci".
Pogledajte upozorenja navedena na na-
ljepnici na obje strane zaslona za sunce
na strani suvozača.
Radi sigurnosti djeteta, obavezno isključite zračni jastuk suvozača ako
na to mjesto postavljate dječju sjedalicu leđima u smjeru vožnje.
Inače bi dijete pri napuhavanju jastuka moglo zadobiti teške, čak i smrtne
ozljede.
Page 120 of 340
SIGURNOST DJECE
118
DJEČJE SJEDALICE KOJE PREPORUČUJE PEUGEOT
PEUGEOT vam nudi kompletnu liniju dječjih sjedalica koje se pričvršćuju sigurnosnim pojasom s tri hvatišta
:
Grupa 0+: od rođenja do 13 kg
Grupa 1: od 9 do 18 kg
L1
"RÖMER/BRITAX Baby-Safe Plus"
Postavlja se leđima u smjeru vožnje.
L2
"RÖMER Duo Plus ISOFIX"
Grupe 2 i 3: od 15 do 36 kg
L4
"RECARO Start"
L5
"KLIPPAN Optima"
Od 6 godina (od oko 22 kg)
upotrebljava se samo povišenje.
L6
"RÖMER KIDFIX"
Može se pričvrstiti na priključke ISOFIX u vozilu.
Dijete je vezano sigurnosnim pojasom.
