Page 191 of 364
PRAKTISCHE INFORMATIE
189
)
Sluit de stekker van de compressor
weer aan op de 12V-aansluiting in
de auto.
)
Start de motor opnieuw en laat de
motor draaien.
)
Breng de band met behulp van de
compressor op de voorgeschre-
ven spanning (spanning verhogen:
schakelaar A
in stand "1"
; spanning
verlagen: schakelaar A
in stand "0"
en knop B
indrukken), zoals vermeld
op de bandenspanningssticker in de
opening van het bestuurdersportier,
en controleer of het lek goed ge-
dicht is (de bandenspanning mag
na enkele kilometers niet zijn afge-
nomen).
)
Verwijder de compressor en berg de
reparatieset op.
)
Rijd met gematigde snelheid (max.
80 km/h) over een afstand van maxi-
maal ongeveer 200 km.
)
Neem zo snel mogelijk contact op
met het PEUGEOT-netwerk of met
een gekwalifi ceerde werkplaats om
de band door een technicus te laten
repareren of vervangen.
Als de auto is voorzien van
het controlesysteem banden-
spanning, zal het waarschu-
wingslampje te lage bandenspanning
na de reparatie blijven branden totdat
het systeem door het PEUGEOT-
netwerk of door een gekwalifi ceerde
werkplaats opnieuw is geïnitialiseerd.
Let op: de fl acon met afdicht-
middel bevat ethyleenglycol.
Dit middel is schadelijk bij in-
name en irriterend voor de ogen.
Houd het middel buiten het bereik
van kinderen.
De uiterste gebruiksdatum staat op
de fl acon vermeld.
De fl acon kan slechts één keer ge-
bruikt worden en moet na gebruik
dus worden vervangen, ook al is de
fl acon nog niet geheel leeg.
Werp de fl acon na gebruik niet weg,
maar lever deze in bij het PEUGEOT-
netwerk of een offi cieel inzamelpunt.
Vergeet niet om bij het PEUGEOT-
netwerk of bij een gekwalifi ceerde
werkplaats een nieuwe fl acon af-
dichtmiddel te kopen.
Page 192 of 364
PRAKTISCHE INFORMATIE
190
WIEL VERWISSELEN *
Het gereedschap 2 t/m 4 bevindt zich in
een houder midden in het reservewiel
onder de auto.
Het gereedschap 1 en 6 t/m 9 bevindt
zich onder de harmonicagedeelten in
de bekleding van de bagageruimte.
Toegang tot het gereedschap:
)
open de achterklep,
)
til de harmonicagedeelten van de
vloerplaat op.
Toegang tot het gereedschap
In het geval van een lekke band kunt u
het wiel met het bij de auto geleverde
gereedschap verwisselen volgens de
onderstaande procedure.
Dit gereedschap is specifi ek voor uw
auto. Gebruik het niet voor andere
doeleinden.
Beschikbaar gereedschap *
1. Wielsleutel.
Hiermee kan de wieldop worden
verwijderd en kunnen de wielbou-
ten worden losgedraaid.
2. Krik met geïntegreerde slinger.
Hiermee kan de auto worden op-
gekrikt.
3. Gereedschap voor het verwijderen
van sierdoppen (volgens uitvoering).
Hiermee kunnen bij lichtmeta-
len velgen de sierdoppen van de
wielbouten worden verwijderd.
4. Centreerpen.
Hiermee kunnen lichtmetalen vel-
gen op de naaf worden geplaatst.
5. Dop voor het verwijderen van slot-
bouten (in het dashboardkastje).
Hiermee kunnen met behulp van
de wielsleutel de speciale slot-
bouten worden verwijderd.
6. Twee wielblokken om wegrollen
van de auto te voorkomen.
7. Verlengstuk wielsleutel.
Hiermee kan de moer van de
lierkabel worden losgedraaid of
vastgezet.
*
Volgens land van bestemming.
Page 193 of 364
PRAKTISCHE INFORMATIE
191

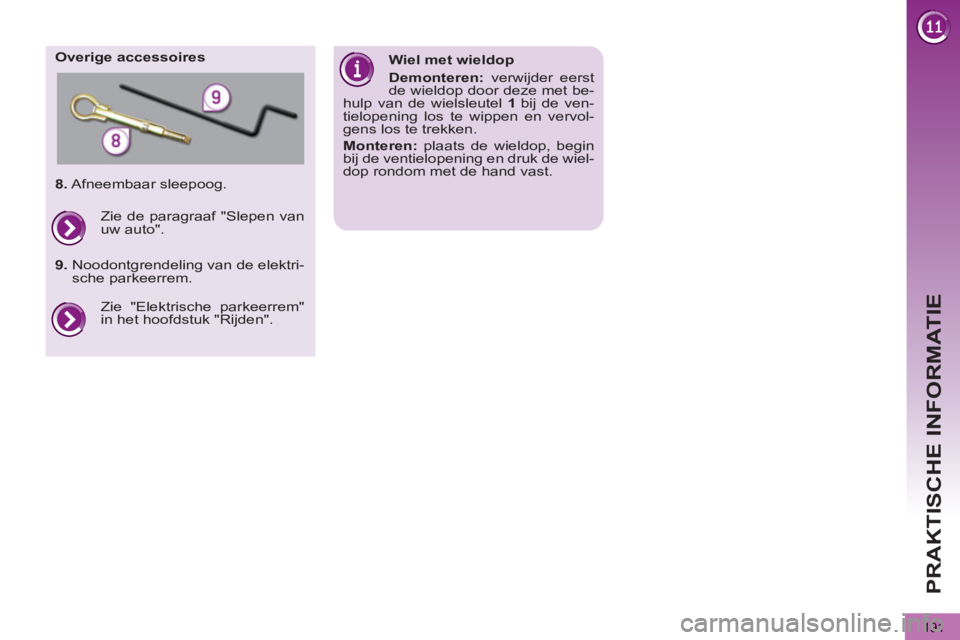

Overige accessoires
Wiel met wieldop
Demonteren: verwijder eerst
de wieldop door deze met be-
hulp van de wielsleutel 1 bij de ven-
tielopening los te wippen en vervol-
gens los te trekken.
Monteren: plaats de wieldop, begin
bij de ventielopening en druk de wiel-
dop rondom met de hand vast.
8. Afneembaar sleepoog.
Zie "Elektrische parkeerrem"
in het hoofdstuk "Rijden". Zie de paragraaf "Slepen van
uw auto".
9. Noodontgrendeling van de elektri-
sche parkeerrem.
Page 194 of 364
PRAKTISCHE INFORMATIE
Toegang tot het reservewiel *
Het reservewiel wordt met een lier te-
gen de bodem van de bagageruimte
vastgeklemd.
Verwijderen van het wiel
)
Til het harmonicagedeelte van de
vloerplaat op om de lier te ontgren-
delen en bij de bout van de lier te
komen.
)
Draai deze bout rechtsom tot de
aanslag met de wielsleutel 1
en het
verlengstuk 7
om de kabel van de
lier los te draaien.
)
Verwijder de houder met het reser-
vewiel via de achterzijde van de
auto.
)
Haal de haak en het verbindings-
stuk eruit om het reservewiel met de
kist uit de houder te nemen, zoals
aangegeven in de afbeelding.
)
Verwijder het wiel om toegang te
krijgen tot de kist.
)
Schuif het deksel van de kist naar
het midden en verwijder dit om
toegang te krijgen tot het gereed-
schap.
*
Volgens land van bestemming.
Page 195 of 364
PRAKTISCHE INFORMATIE
193
Detectie te lage bandenspanning
Het reservewiel is niet voor-
zien van een bandenspan-
ningssensor. Laat het repareren van
de lekke band uitvoeren door het
PEUGEOT-netwerk of een gekwalifi -
ceerde werkplaats.
Terugplaatsen van het wiel
)
Berg het desbetreffende gereed-
schap op in de kist en sluit het dek-
sel.
)
Zet de kist op de grond en centreer
het reservewiel op de kist.
)
Plaats de haak en het verbindings-
stuk in het wiel en daarna in de kist,
zoals op de afbeelding.
)
Monteer het wiel met de kist onder
de auto door de bout van de lier
linksom te draaien met de wielsleu-
tel 1
en het verlengstuk 7
.
)
Draai de bout tot de aanslag en con-
troleer of het wiel goed vlak tegen
de bodem aan ligt.
Page 196 of 364
PRAKTISCHE INFORMATIE
194
Stilzetten van de auto
Zet de auto op een plaats waar
het verkeer niet gehinderd
wordt en zorg ervoor dat de auto op
een horizontale, stabiele en stroeve
ondergrond staat.
Trek de parkeerrem aan (tenzij deze
geprogrammeerd is in de automa-
tische stand), zet het contact af en
schakel de eerste versnelling * in om
de wielen te blokkeren.
Controleer of het verklikkerlampje
remsysteem en het controlelampje P
op de parkeerremhendel branden.
Plaats indien nodig een wielblok on-
der het wiel kruislings tegenover het
te verwisselen wiel.
Controleer of de inzittenden de auto
hebben verlaten en zich op een vei-
lige plaats bevinden.
Ga nooit onder een auto liggen die al-
leen op de krik steunt; gebruik een bok.
Demonteren van het wiel
Procedure
)
Verwijder de sierdop van de wiel-
bouten met het gereedschap 3
(vol-
gens uitvoering).
)
Bevestig de dop 5
op de wielsleutel
1
en draai de slotbout een omwen-
teling los (volgens uitvoering).
)
Draai de overige wielbouten een
omwenteling los met alleen de wiel-
sleutel 1
.
)
Plaats de krik 2
onder één van de
twee steunpunten aan de voorzijde
A
of achterzijde B
(bij het te verwis-
selen wiel).
)
Draai de krik 2
uit tot het voetstuk op
de grond staat. Zorg ervoor dat het
voetstuk zich loodrecht onder het
gebruikte steunpunt A
of B
bevindt.
)
Krik de auto op tot er voldoende
ruimte tussen het wiel en de grond
is om het (niet lekke) reservewiel te
monteren.
)
Verwijder de wielbouten en leg ze
op een schone plaats weg.
)
Verwijder het wiel.
*
stand R
van de gestuurde handge-
schakelde versnellingsbak of stand
P
van de automatische transmissie.
Page 197 of 364
PRAKTISCHE INFORMATIE
195
Na het verwisselen van het wiel
Verwijder de naafdop van het wiel
om het op de juiste manier in de ba-
gageruimte op te bergen.
Rijd met een noodreservewiel niet
sneller dan 80 km/h.
Laat zo snel mogelijk het aanhaalmo-
ment van de wielbouten en de ban-
denspanning van het reservewiel con-
troleren door het PEUGEOT-netwerk
of een gekwalifi ceerde werkplaats.
Laat de lekke band zo spoedig mo-
gelijk repareren en verwissel hem
met het reservewiel.

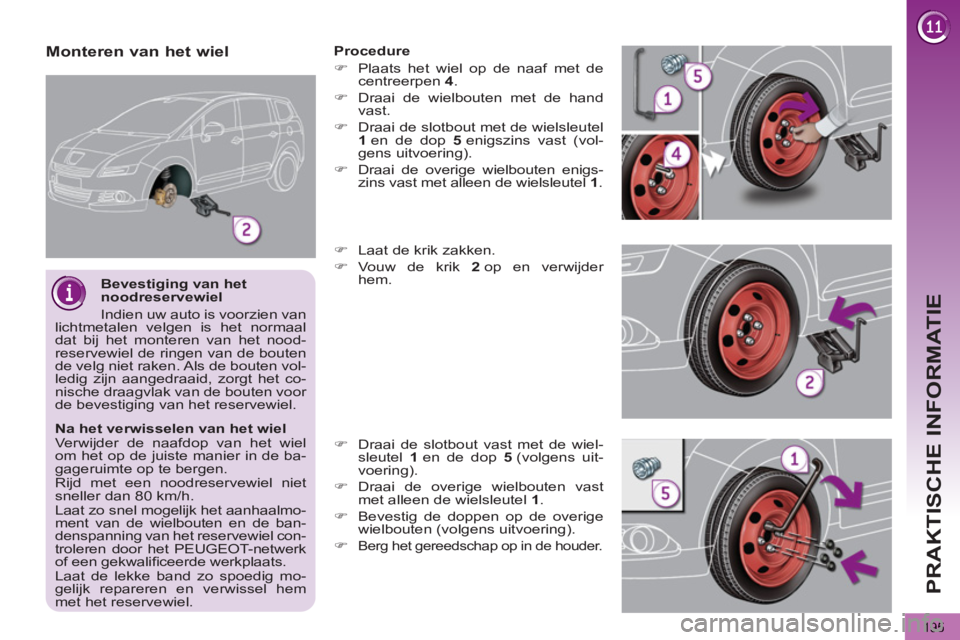

Monteren van het wiel
Procedure
)
Plaats het wiel op de naaf met de
centreerpen 4
.
)
Draai de wielbouten met de hand
vast.
)
Draai de slotbout met de wielsleutel
1
en de dop 5
enigszins vast (vol-
gens uitvoering).
)
Draai de overige wielbouten enigs-
zins vast met alleen de wielsleutel 1
.
)
Laat de krik zakken.
)
Vouw de krik 2
op en verwijder
hem.
)
Draai de slotbout vast met de wiel-
sleutel 1
en de dop 5
(volgens uit-
voering).
)
Draai de overige wielbouten vast
met alleen de wielsleutel 1
.
)
Bevestig de doppen op de overige
wielbouten (volgens uitvoering).
)
Berg het gereedschap op in de houder.
Bevestiging van het
noodreservewiel
Indien uw auto is voorzien van
lichtmetalen velgen is het normaal
dat bij het monteren van het nood-
reservewiel de ringen van de bouten
de velg niet raken. Als de bouten vol-
ledig zijn aangedraaid, zorgt het co-
nische draagvlak van de bouten voor
de bevestiging van het reservewiel.
Page 198 of 364
PRAKTISCHE INFORMATIE
196
Elektrocutiegevaar
Het vervangen van een xenon-
lamp (D1S-35W) moet worden
uitgevoerd door het PEUGEOT-net-
werk of een gekwalifi ceerde werk-
plaats.

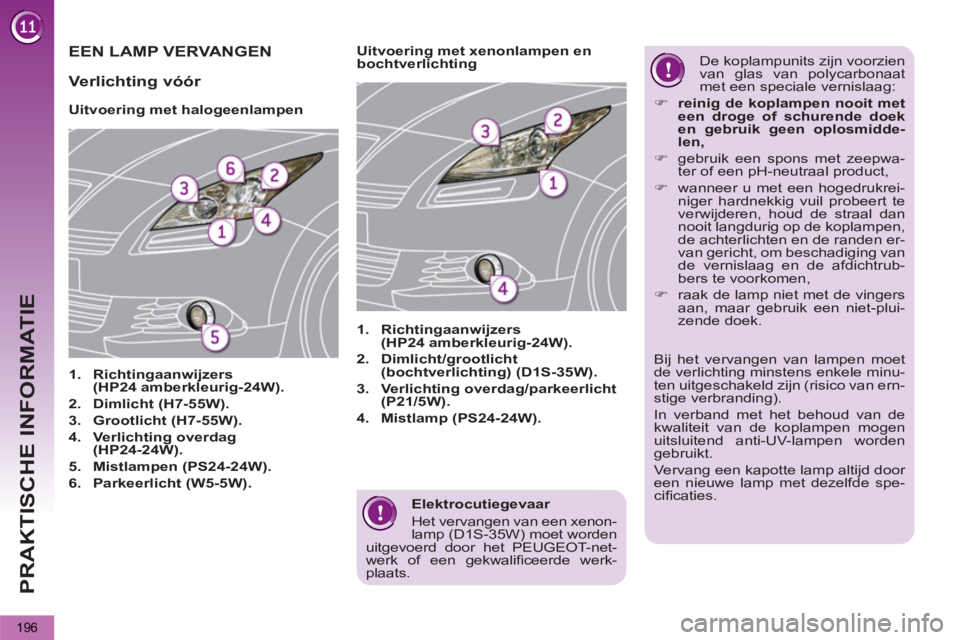

EEN LAMP VERVANGEN
Uitvoering met halogeenlampen
1. Richtingaanwijzers
(HP24 amberkleurig-24W).
2. Dimlicht (H7-55W).
3. Grootlicht (H7-55W).
4. Verlichting overdag
(HP24-24W).
5. Mistlampen (PS24-24W).
6. Parkeerlicht (W5-5W).
1.
Richtingaanwijzers
(HP24 amberkleurig-24W).
2.
Dimlicht/grootlicht
(bochtverlichting) (D1S-35W).
3.
Verlichting overdag/parkeerlicht
(P21/5W).
4.
Mistlamp (PS24-24W).
Uitvoering met xenonlampen en
bochtverlichting De koplampunits zijn voorzien
van glas van polycarbonaat
met een speciale vernislaag:
)
reinig de koplampen nooit met
een droge of schurende doek
en gebruik geen oplosmidde-
len,
)
gebruik een spons met zeepwa-
ter of een pH-neutraal product,
)
wanneer u met een hogedrukrei-
niger hardnekkig vuil probeert te
verwijderen, houd de straal dan
nooit langdurig op de koplampen,
de achterlichten en de randen er-
van gericht, om beschadiging van
de vernislaag en de afdichtrub-
bers te voorkomen,
)
raak de lamp niet met de vingers
aan, maar gebruik een niet-plui-
zende doek.
Verlichting vóór
Bij het vervangen van lampen moet
de verlichting minstens enkele minu-
ten uitgeschakeld zijn (risico van ern-
stige verbranding).
In verband met het behoud van de
kwaliteit van de koplampen mogen
uitsluitend anti-UV-lampen worden
gebruikt.
Vervang een kapotte lamp altijd door
een nieuwe lamp met dezelfde spe-
cifi caties.
Page 199 of 364
PRAKTISCHE INFORMATIE
197

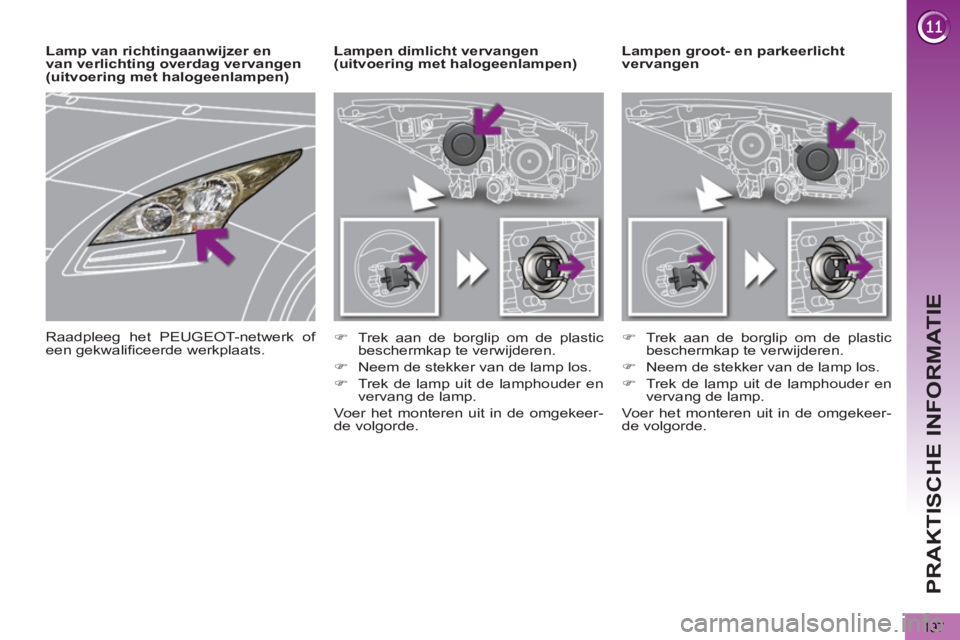

Lampen groot- en parkeerlicht
vervangen
Lampen dimlicht vervangen
(uitvoering met halogeenlampen)
)
Trek aan de borglip om de plastic
beschermkap te verwijderen.
)
Neem de stekker van de lamp los.
)
Trek de lamp uit de lamphouder en
vervang de lamp.
Voer het monteren uit in de omgekeer-
de volgorde.
)
Trek aan de borglip om de plastic
beschermkap te verwijderen.
)
Neem de stekker van de lamp los.
)
Trek de lamp uit de lamphouder en
vervang de lamp.
Voer het monteren uit in de omgekeer-
de volgorde.
Lamp van richtingaanwijzer en
van verlichting overdag vervangen
(uitvoering met halogeenlampen)
Raadpleeg het PEUGEOT-netwerk of
een gekwalifi ceerde werkplaats.
Page 200 of 364

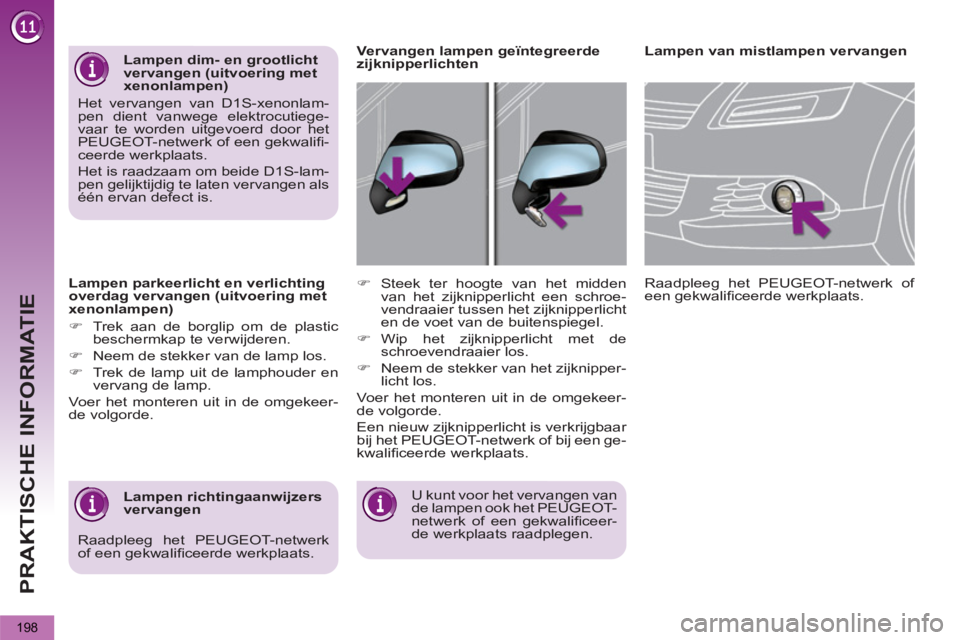

PRAKTISCHE INFORMATIE
198
Lampen parkeerlicht en verlichting
overdag vervangen (uitvoering met
xenonlampen)
)
Trek aan de borglip om de plastic
beschermkap te verwijderen.
)
Neem de stekker van de lamp los.
)
Trek de lamp uit de lamphouder en
vervang de lamp.
Voer het monteren uit in de omgekeer-
de volgorde.
Lampen van mistlampen vervangen
U kunt voor het vervangen van
de lampen ook het PEUGEOT-
netwerk of een gekwalifi ceer-
de werkplaats raadplegen.
Raadpleeg het PEUGEOT-netwerk of
een gekwalifi ceerde werkplaats.
)
Steek ter hoogte van het midden
van het zijknipperlicht een schroe-
vendraaier tussen het zijknipperlicht
en de voet van de buitenspiegel.
)
Wip het zijknipperlicht met de
schroevendraaier los.
)
Neem de stekker van het zijknipper-
licht los.
Voer het monteren uit in de omgekeer-
de volgorde.
Een nieuw zijknipperlicht is verkrijgbaar
bij het PEUGEOT-netwerk of bij een ge-
kwalifi ceerde werkplaats.
Vervangen lampen geïntegreerde
zijknipperlichten
Lampen richtingaanwijzers
vervangen
Lampen dim- en grootlicht
vervangen (uitvoering met
xenonlampen)
Het vervangen van D1S-xenonlam-
pen dient vanwege elektrocutiege-
vaar te worden uitgevoerd door het
PEUGEOT-netwerk of een gekwalifi -
ceerde werkplaats.
Het is raadzaam om beide D1S-lam-
pen gelijktijdig te laten vervangen als
één ervan defect is.
Raadpleeg het PEUGEOT-netwerk
of een gekwalifi ceerde werkplaats.
