Page 201 of 364
PRAKTISCHE INFORMATIE

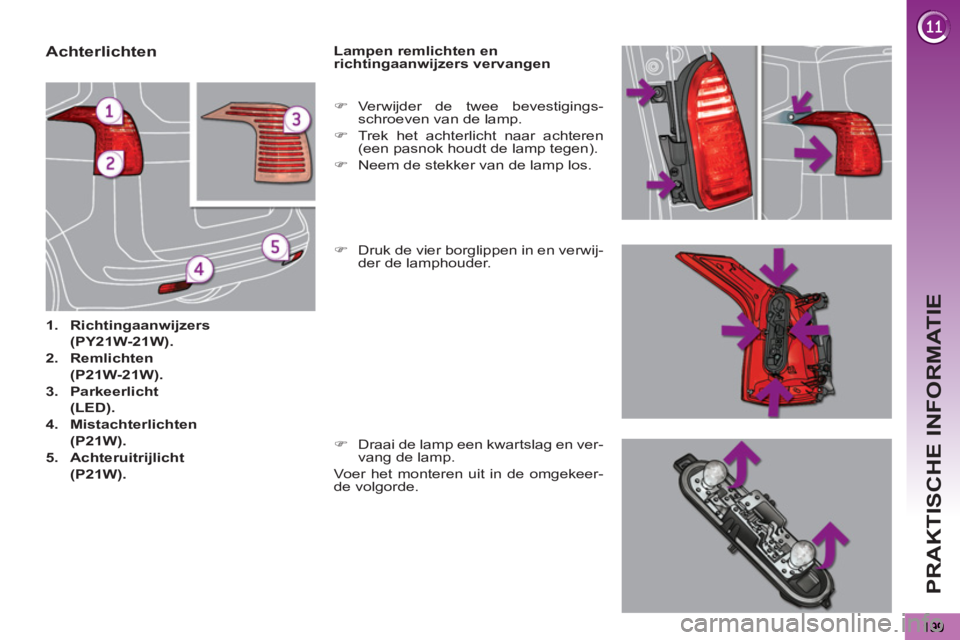

Achterlichten
1.
Richtingaanwijzers
(PY21W-21W).
2.
Remlichten
(P21W-21W).
3.
Parkeerlicht
(LED).
4.
Mistachterlichten
(P21W).
5.
Achteruitrijlicht
(P21W).
Lampen remlichten en
richtingaanwijzers vervangen
)
Druk de vier borglippen in en verwij-
der de lamphouder.
)
Verwijder de twee bevestigings-
schroeven van de lamp.
)
Trek het achterlicht naar achteren
(een pasnok houdt de lamp tegen).
)
Neem de stekker van de lamp los.
)
Draai de lamp een kwartslag en ver-
vang de lamp.
Voer het monteren uit in de omgekeer-
de volgorde.
Page 202 of 364
PRAKTISCHE INFORMATIE
200

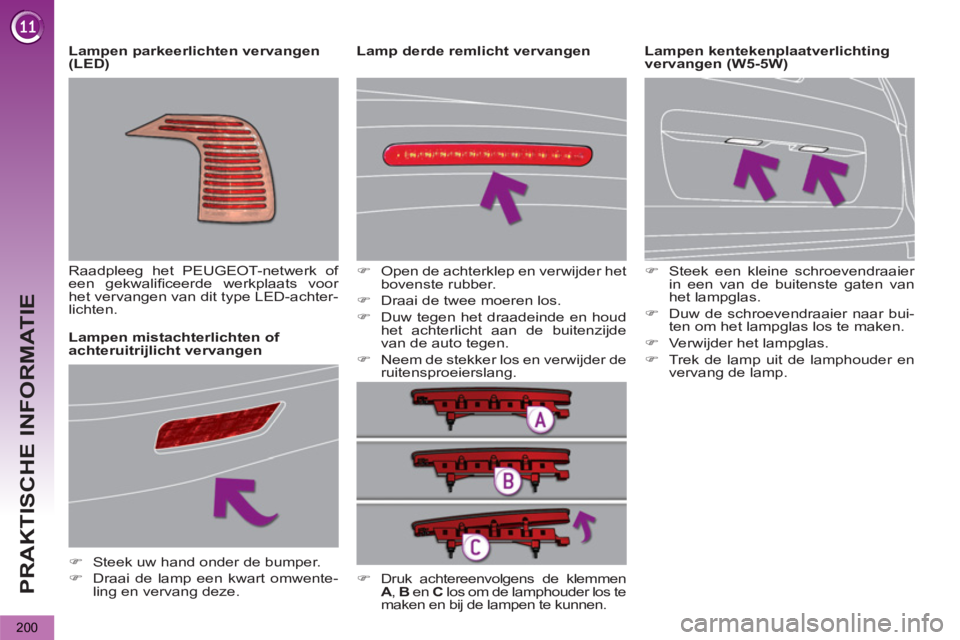

Lamp derde remlicht vervangen
Lampen mistachterlichten of
achteruitrijlicht vervangen
)
Steek uw hand onder de bumper.
)
Draai de lamp een kwart omwente-
ling en vervang deze.
)
Open de achterklep en verwijder het
bovenste rubber.
)
Draai de twee moeren los.
)
Duw tegen het draadeinde en houd
het achterlicht aan de buitenzijde
van de auto tegen.
)
Neem de stekker los en verwijder de
ruitensproeierslang.
)
Druk achtereenvolgens de klemmen
A
, B
en C
los om de lamphouder los te
maken en bij de lampen te kunnen.
Lampen parkeerlichten vervangen
(LED)
Raadpleeg het PEUGEOT-netwerk of
een gekwalifi ceerde werkplaats voor
het vervangen van dit type LED-achter-
lichten.
)
Steek een kleine schroevendraaier
in een van de buitenste gaten van
het lampglas.
)
Duw de schroevendraaier naar bui-
ten om het lampglas los te maken.
)
Verwijder het lampglas.
)
Trek de lamp uit de lamphouder en
vervang de lamp.
Lampen kentekenplaatverlichting
vervangen (W5-5W)
Page 203 of 364
PRAKTISCHE INFORMATIE
201
PEUGEOT is niet aansprake-
lijk voor kosten die voortvloei-
en uit storingen veroorzaakt
door het monteren van extra acces-
soires die niet door aanbevolen en
geleverd worden, en niet volgens de
voorschriften van PEUGEOT zijn ge-
monteerd. Dit geldt met name als het
gezamenlijke stroomverbruik van de
extra accessoires meer dan 10 milli-
ampère bedraagt.
Montage van elektrische
accessoires
Bij het ontwerp van het elektrische
circuit van uw auto is reeds rekening ge-
houden met de montage van zowel de
standaarduitrusting als eventuele opties.
Raadpleeg het PEUGEOT-netwerk of
een gekwalifi ceerde werkplaats voordat
u andere elektrische voorzieningen of
accessoires in de auto monteert of laat
monteren.

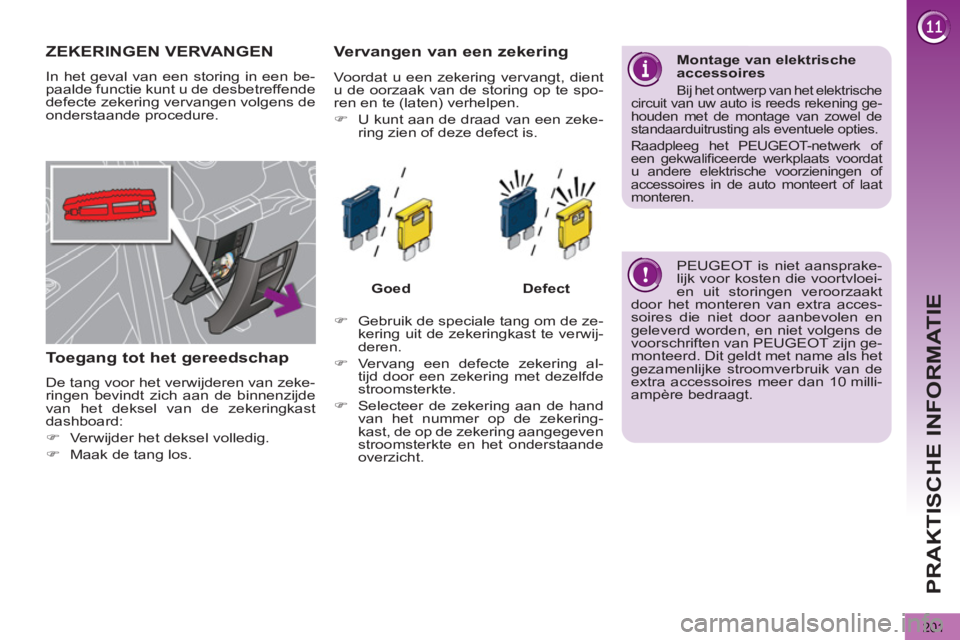

ZEKERINGEN VERVANGEN
In het geval van een storing in een be-
paalde functie kunt u de desbetreffende
defecte zekering vervangen volgens de
onderstaande procedure.
Toegang tot het gereedschap
De tang voor het verwijderen van zeke-
ringen bevindt zich aan de binnenzijde
van het deksel van de zekeringkast
dashboard:
)
Verwijder het deksel volledig.
)
Maak de tang los.
Vervangen van een zekering
)
Gebruik de speciale tang om de ze-
kering uit de zekeringkast te verwij-
deren.
)
Vervang een defecte zekering al-
tijd door een zekering met dezelfde
stroomsterkte.
)
Selecteer de zekering aan de hand
van het nummer op de zekering-
kast, de op de zekering aangegeven
stroomsterkte en het onderstaande
overzicht.
Goed
Defect
Voordat u een zekering vervangt, dient
u de oorzaak van de storing op te spo-
ren en te (laten) verhelpen.
)
U kunt aan de draad van een zeke-
ring zien of deze defect is.
Page 204 of 364
PRAKTISCHE INFORMATIE
202

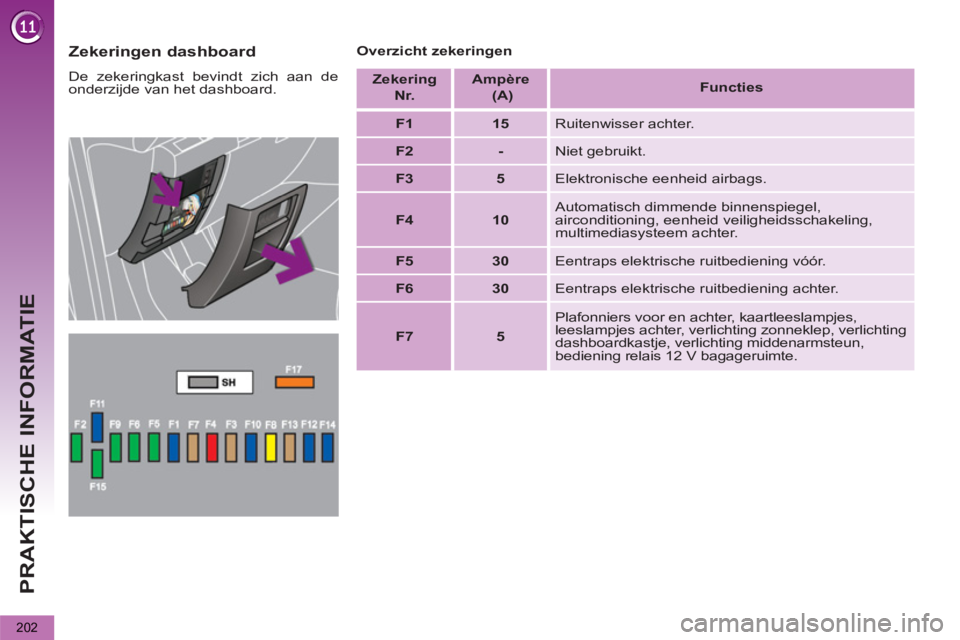

Zekeringen dashboard
De zekeringkast bevindt zich aan de
onderzijde van het dashboard.
Overzicht zekeringen
Zekering
Nr.
Ampère
(A)
Functies
F1
15
Ruitenwisser achter.
F2
-
Niet gebruikt.
F3
5
Elektronische eenheid airbags.
F4
10
Automatisch dimmende binnenspiegel,
airconditioning, eenheid veiligheidsschakeling,
multimediasysteem achter.
F5
30
Eentraps elektrische ruitbediening vóór.
F6
30
Eentraps elektrische ruitbediening achter.
F7
5
Plafonniers voor en achter, kaartleeslampjes,
leeslampjes achter, verlichting zonneklep, verlichting
dashboardkastje, verlichting middenarmsteun,
bediening relais 12 V bagageruimte.
Page 205 of 364
PRAKTISCHE INFORMATIE
203

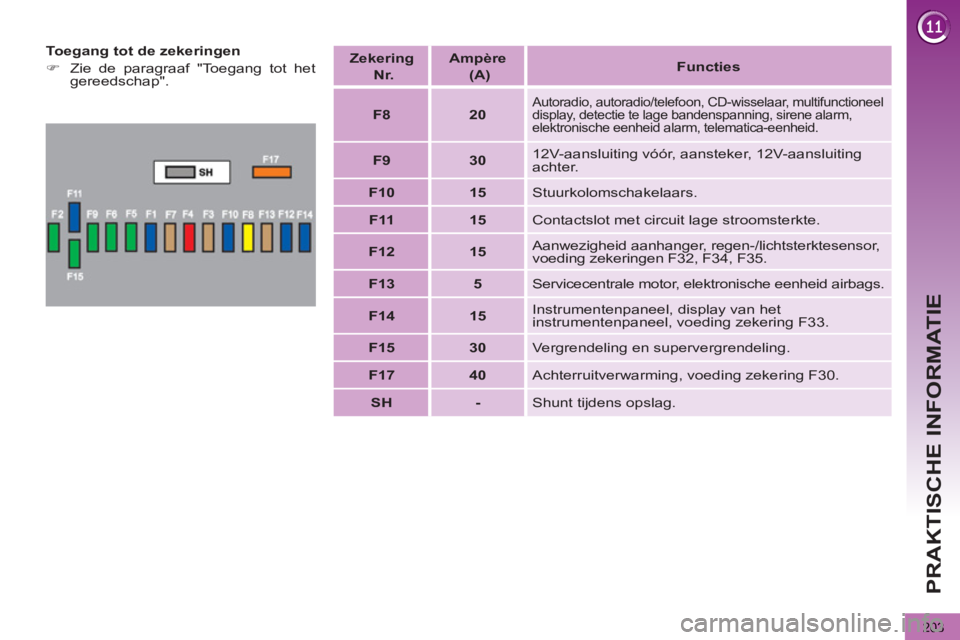

Toegang tot de zekeringen
)
Zie de paragraaf "Toegang tot het
gereedschap".
Zekering
Nr.
Ampère
(A)
Functies
F8
20
Autoradio, autoradio/telefoon, CD-wisselaar, multifunctioneel
display, detectie te lage bandenspanning, sirene alarm,
elektronische eenheid alarm, telematica-eenheid.
F9
30
12V-aansluiting vóór, aansteker, 12V-aansluiting
achter.
F10
15
Stuurkolomschakelaars.
F11
15
Contactslot met circuit lage stroomsterkte.
F12
15
Aanwezigheid aanhanger, regen-/lichtsterktesensor,
voeding zekeringen F32, F34, F35.
F13
5
Servicecentrale motor, elektronische eenheid airbags.
F14
15
Instrumentenpaneel, display van het
instrumentenpaneel, voeding zekering F33.
F15
30
Vergrendeling en supervergrendeling.
F17
40
Achterruitverwarming, voeding zekering F30.
SH
-
Shunt tijdens opslag.
Page 206 of 364
PRAKTISCHE INFORMATIE
204

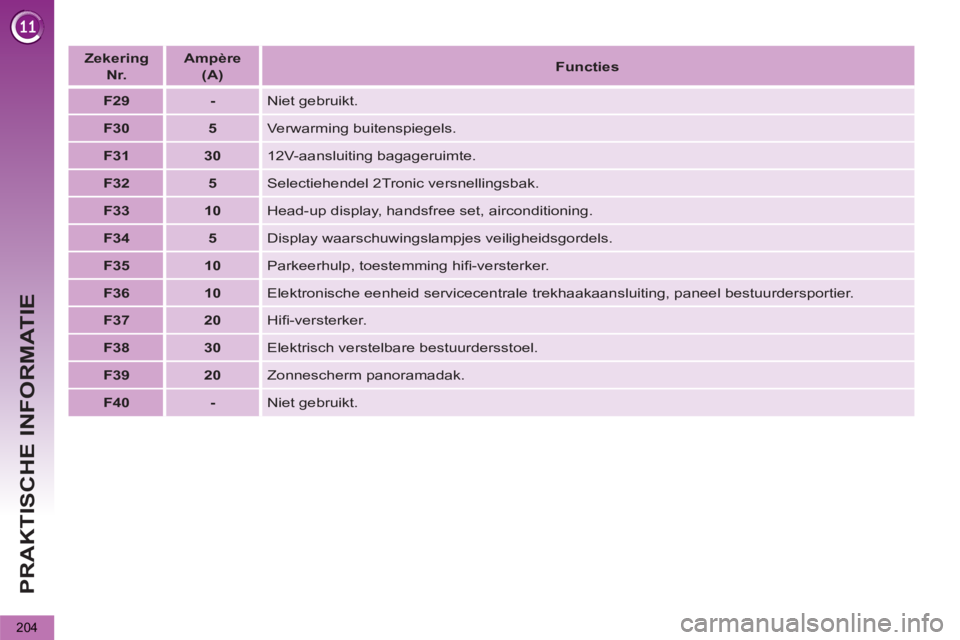

Zekering
Nr.
Ampère
(A)
Functies
F29
-
Niet gebruikt.
F30
5
Verwarming buitenspiegels.
F31
30
12V-aansluiting bagageruimte.
F32
5
Selectiehendel 2Tronic versnellingsbak.
F33
10
Head-up display, handsfree set, airconditioning.
F34
5
Display waarschuwingslampjes veiligheidsgordels.
F35
10
Parkeerhulp, toestemming hifi -versterker.
F36
10
Elektronische eenheid servicecentrale trekhaakaansluiting, paneel bestuurdersportier.
F37
20
Hifi -versterker.
F38
30
Elektrisch verstelbare bestuurdersstoel.
F39
20
Zonnescherm panoramadak.
F40
-
Niet gebruikt.
Page 207 of 364
PRAKTISCHE INFORMATIE
205

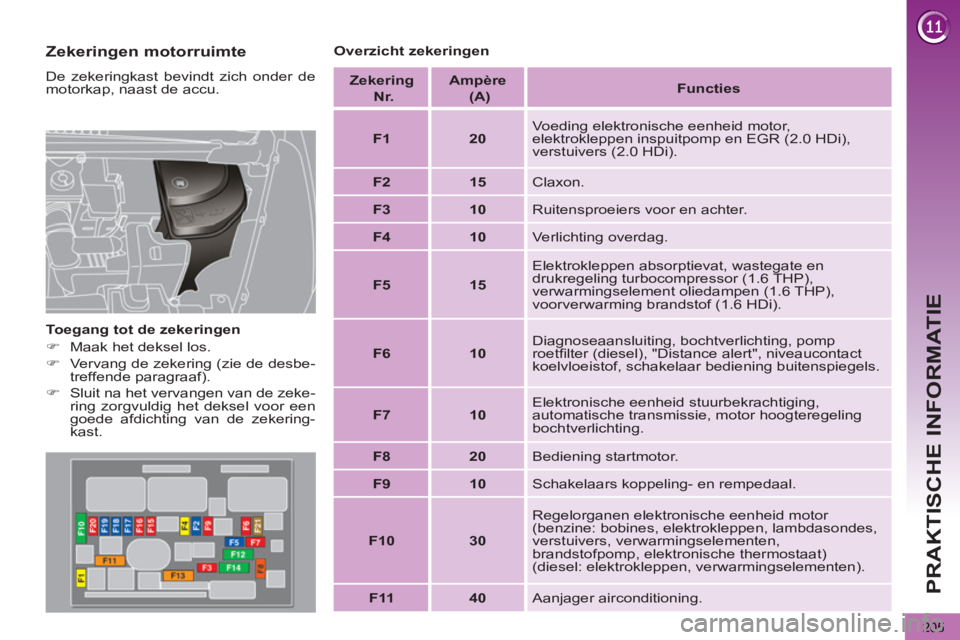

Zekeringen motorruimte
De zekeringkast bevindt zich onder de
motorkap, naast de accu.
Toegang tot de zekeringen
)
Maak het deksel los.
)
Vervang de zekering (zie de desbe-
treffende paragraaf).
)
Sluit na het vervangen van de zeke-
ring zorgvuldig het deksel voor een
goede afdichting van de zekering-
kast.
Overzicht zekeringen
Zekering
Nr.
Ampère
(A)
Functies
F1
20
Voeding elektronische eenheid motor,
elektrokleppen inspuitpomp en EGR (2.0 HDi),
verstuivers (2.0 HDi).
F2
15
Claxon.
F3
10
Ruitensproeiers voor en achter.
F4
10
Verlichting overdag.
F5
15
Elektrokleppen absorptievat, wastegate en
drukregeling turbocompressor (1.6 THP),
verwarmingselement oliedampen (1.6 THP),
voorverwarming brandstof (1.6 HDi).
F6
10
Diagnoseaansluiting, bochtverlichting, pomp
roetfi lter (diesel), "Distance alert", niveaucontact
koelvloeistof, schakelaar bediening buitenspiegels.
F7
10
Elektronische eenheid stuurbekrachtiging,
automatische transmissie, motor hoogteregeling
bochtverlichting.
F8
20
Bediening startmotor.
F9
10
Schakelaars koppeling- en rempedaal.
F10
30
Regelorganen elektronische eenheid motor
(benzine: bobines, elektrokleppen, lambdasondes,
verstuivers, verwarmingselementen,
brandstofpomp, elektronische thermostaat)
(diesel: elektrokleppen, verwarmingselementen).
F11
40
Aanjager airconditioning.
Page 208 of 364
PRAKTISCHE INFORMATIE
206

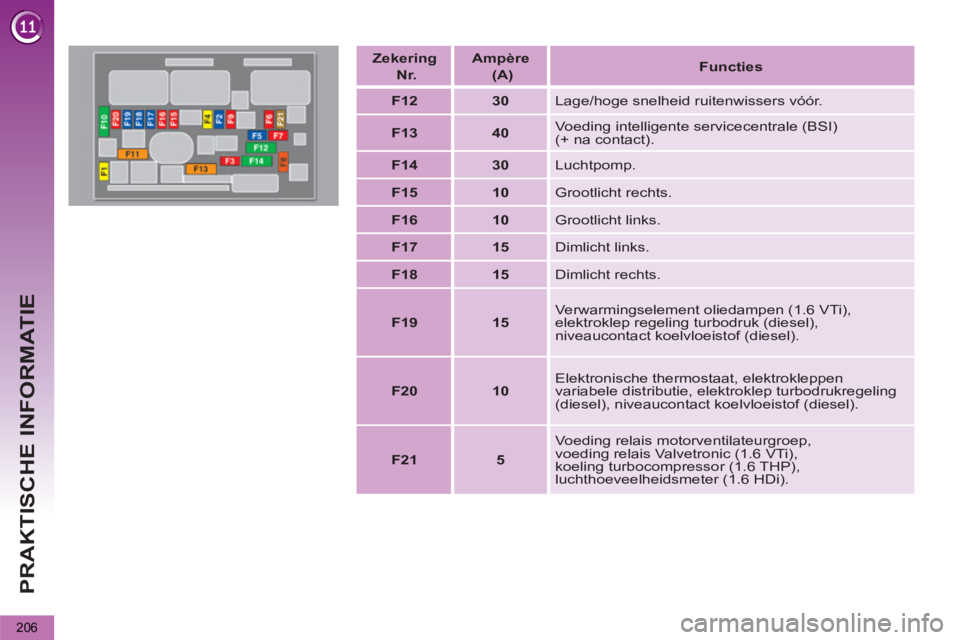

Zekering
Nr.
Ampère
(A)
Functies
F12
30
Lage/hoge snelheid ruitenwissers vóór.
F13
40
Voeding intelligente servicecentrale (BSI)
(+ na contact).
F14
30
Luchtpomp.
F15
10
Grootlicht rechts.
F16
10
Grootlicht links.
F17
15
Dimlicht links.
F18
15
Dimlicht rechts.
F19
15
Verwarmingselement oliedampen (1.6 VTi),
elektroklep regeling turbodruk (diesel),
niveaucontact koelvloeistof (diesel).
F20
10
Elektronische thermostaat, elektrokleppen
variabele distributie, elektroklep turbodrukregeling
(diesel), niveaucontact koelvloeistof (diesel).
F21
5
Voeding relais motorventilateurgroep,
voeding relais Valvetronic (1.6 VTi),
koeling turbocompressor (1.6 THP),
luchthoeveelheidsmeter (1.6 HDi).
Page 209 of 364
PRAKTISCHE INFORMATIE
207

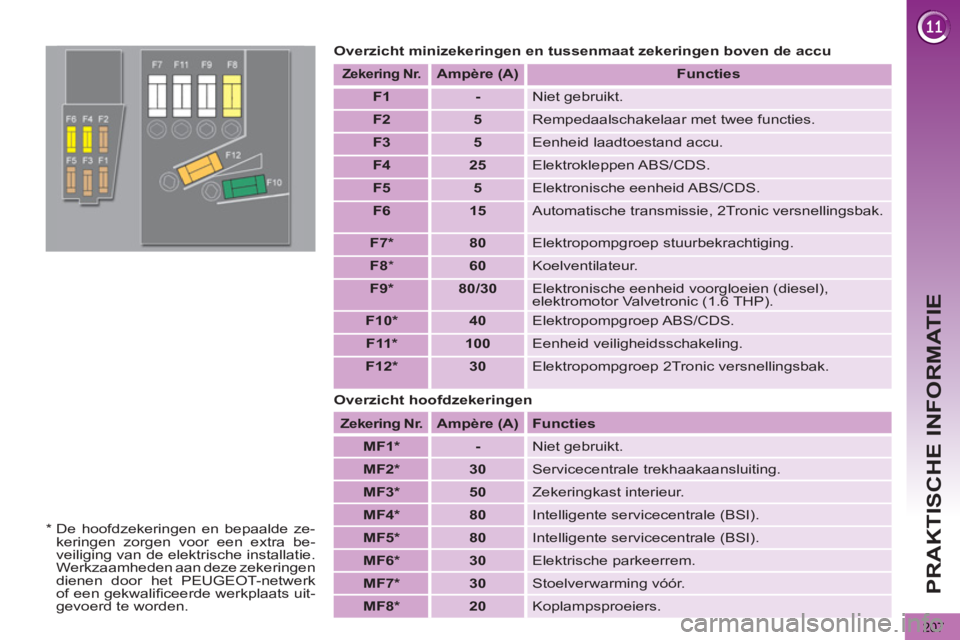

Overzicht minizekeringen en tussenmaat zekeringen boven de accu
Zekering
Nr.
Ampère
(A)
Functies
F1
-
Niet gebruikt.
F2
5
Rempedaalschakelaar met twee functies.
F3
5
Eenheid laadtoestand accu.
F4
25
Elektrokleppen ABS/CDS.
F5
5
Elektronische eenheid ABS/CDS.
F6
15
Automatische transmissie, 2Tronic versnellingsbak.
F7 *
80
Elektropompgroep stuurbekrachtiging.
F8
*
60
Koelventilateur.
F9 *
80/30
Elektronische eenheid voorgloeien (diesel),
elektromotor Valvetronic (1.6 THP).
F10 *
40
Elektropompgroep ABS/CDS.
F11 *
100
Eenheid veiligheidsschakeling.
F12 *
30
Elektropompgroep 2Tronic versnellingsbak.
Zekering
Nr.
Ampère (A)
Functies
MF1 *
-
Niet gebruikt.
MF2 *
30
Servicecentrale trekhaakaansluiting.
MF3 *
50
Zekeringkast interieur.
MF4 *
80
Intelligente servicecentrale (BSI).
MF5 *
80
Intelligente servicecentrale (BSI).
MF6 *
30
Elektrische parkeerrem.
MF7 *
30
Stoelverwarming vóór.
MF8 *
20
Koplampsproeiers.
Overzicht hoofdzekeringen
*
De hoofdzekeringen en bepaalde ze-
keringen zorgen voor een extra be-
veiliging van de elektrische installatie.
Werkzaamheden aan deze zekeringen
dienen door het PEUGEOT-netwerk
of een gekwalifi ceerde werkplaats uit-
gevoerd te worden.
Page 210 of 364
PRAKTISCHE INFORMATIE
208

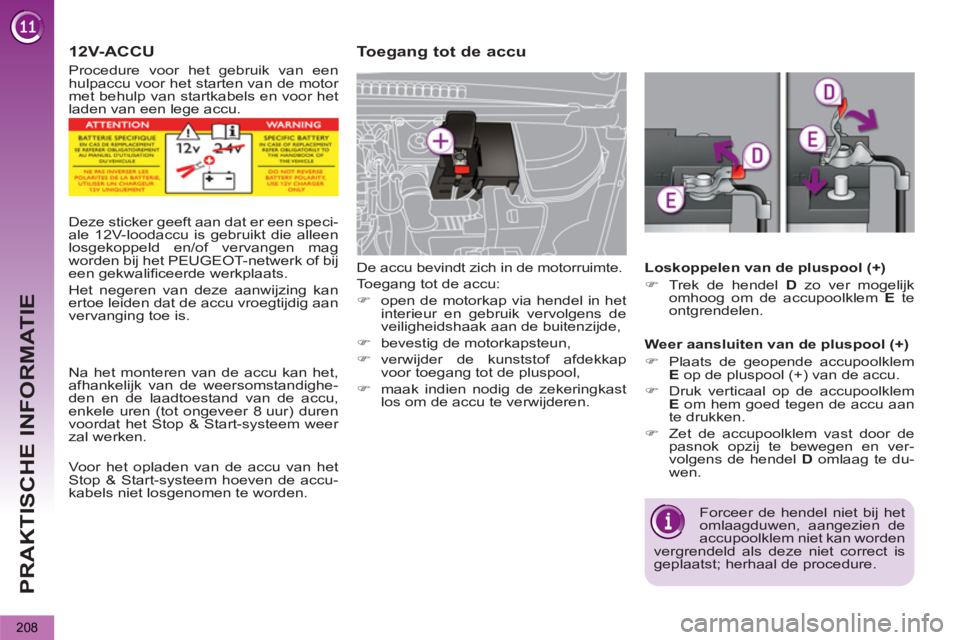

12V-ACCU
Toegang tot de accu
De accu bevindt zich in de motorruimte.
Toegang tot de accu:
)
open de motorkap via hendel in het
interieur en gebruik vervolgens de
veiligheidshaak aan de buitenzijde,
)
bevestig de motorkapsteun,
)
verwijder de kunststof afdekkap
voor toegang tot de pluspool,
)
maak indien nodig de zekeringkast
los om de accu te verwijderen.
Loskoppelen van de pluspool (+)
)
Trek de hendel D
zo ver mogelijk
omhoog om de accupoolklem E
te
ontgrendelen.
Weer aansluiten van de pluspool (+)
)
Plaats de geopende accupoolklem
E
op de pluspool (+) van de accu.
)
Druk verticaal op de accupoolklem
E
om hem goed tegen de accu aan
te drukken.
)
Zet de accupoolklem vast door de
pasnok opzij te bewegen en ver-
volgens de hendel D
omlaag te du-
wen.
Forceer de hendel niet bij het
omlaagduwen, aangezien de
accupoolklem niet kan worden
vergrendeld als deze niet correct is
geplaatst; herhaal de procedure.
Deze sticker geeft aan dat er een speci-
ale 12V-loodaccu is gebruikt die alleen
losgekoppeld en/of vervangen mag
worden bij het PEUGEOT-netwerk of bij
een gekwalifi ceerde werkplaats.
Het negeren van deze aanwijzing kan
ertoe leiden dat de accu vroegtijdig aan
vervanging toe is.
Na het monteren van de accu kan het,
afhankelijk van de weersomstandighe-
den en de laadtoestand van de accu,
enkele uren (tot ongeveer 8 uur) duren
voordat het Stop & Start-systeem weer
zal werken.
Voor het opladen van de accu van het
Stop & Start-systeem hoeven de accu-
kabels niet losgenomen te worden.
Procedure voor het gebruik van een
hulpaccu voor het starten van de motor
met behulp van startkabels en voor het
laden van een lege accu.
