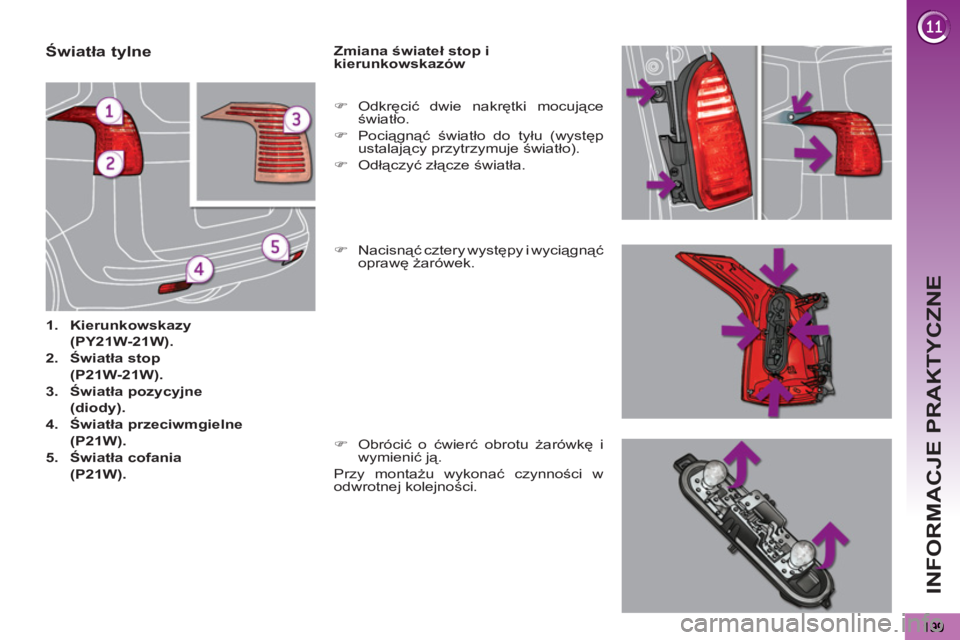

Page 201 of 364
INFORMACJE PRAKTYCZNE
Światła tylne
1.Kierunkowskazy
(PY21W-21W).
2.Światła stop
(P21W-21W).
3.Światła pozycyjne
(diody).
4.Światła przeciwmgielne
(P21W).
5.Światła cofania
(P21W).
Zmiana świateł stop i kierunkowskazów
)Nacisnąć cztery występy i wyciągnąć
oprawę żarówek.
)Odkręcić dwie nakrętki mocujące światło.
)Pociągnąć światło do tyłu (występ
ustalający przytrzymuje światło).
)Odłączyć złącze światła.
)Obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Prz
y montażu wykonać czynności w
odwrotnej kolejności.

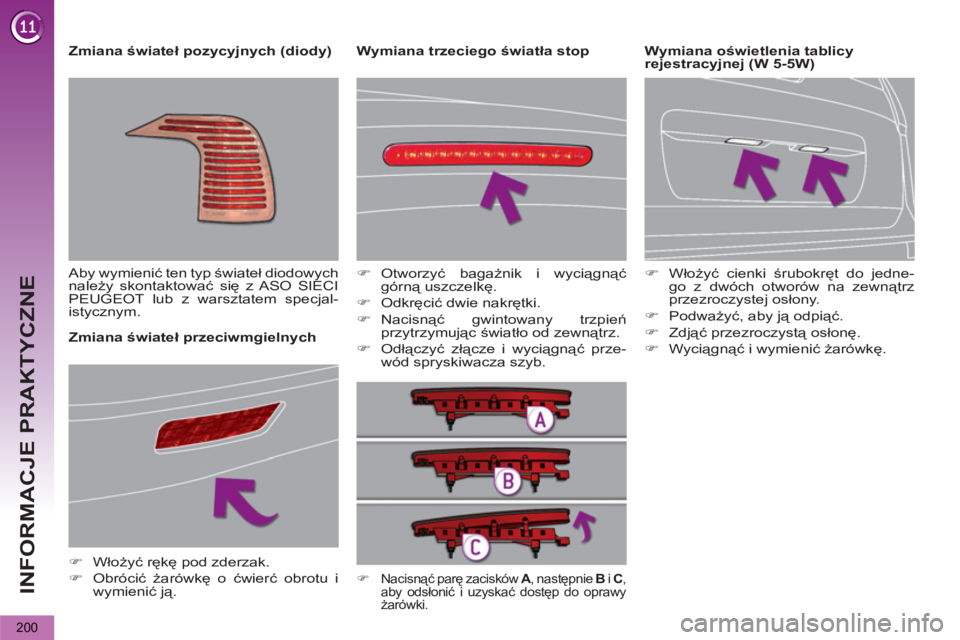

Page 202 of 364
INFORMACJE PRAKTYCZNE
200
Wymiana trzeciego światła stop
Zmiana świateł przeciwmgielnych
)
Włożyć rękę pod zderzak.
)
Obrócić żarówkę o ćwierć obrotu i
wymienić ją.
)Otworzyć bagażnik i wyciągnąć górną uszczelkę.
)Odkręcić dwie nakrętki.
)Nacisnąć gwintowany trzpień przytrzymując światło od zewnątrz.
)Odłączyć złącze i wyciągnąć prze-
wód spryskiwacza szyb.
) Nacisnąć parę zacisków A, następnie ABiC
, aby odsłonić i uzyskać dostęp do oprawy
żarówki.
Zmiana świateł pozycyjnych (diody)
Aby wymienić ten typ świateł diodowychnależy skontaktować się z ASO SIECIPEUGEOT lub z warsztatem specjal-
istycznym.
)
Włożyć cienki śrubokręt do jedne-
go z dwóch otworów na zewnątrz
przezroczystej osłony.
)
Podważyć, aby ją odpiąć.
)
Zdjąć przezroczystą osłonę.
)
Wyciągnąć i wymienić żarówkę.
W
ymiana oświetlenia tablicy rejestracyjnej (W 5-5W)

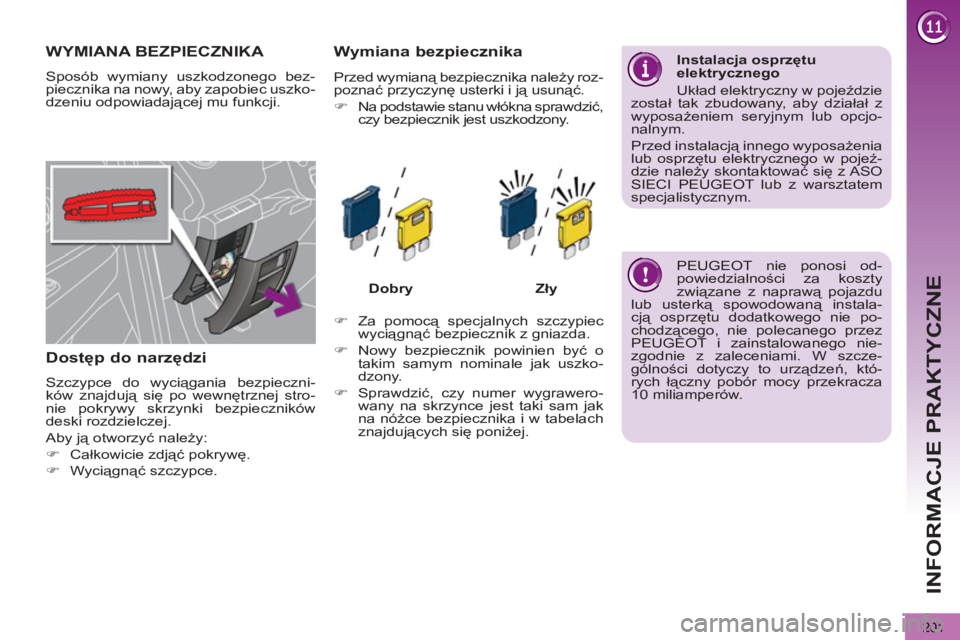

Page 203 of 364
INFORMACJE PRAKTYCZNE
201
PEUGEOT nie ponosi od-
powiedzialności za koszty
związane z naprawą pojazdu
lub usterką spowodowaną instala-
cją osprzętu dodatkowego nie po-
chodzącego, nie polecanego przez
PEUGEOT i zainstalowanego nie-
zgodnie z zaleceniami. W szcze-
gólności dotyczy to urządzeń, któ-
rych łączny pobór mocy przekracza
10 miliamperów.
Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe
został tak zbudowany, aby działał z
wyposażeniem seryjnym lub opcjo-
nalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w pojeź-
dzie należy skontaktować się z ASO
SIECI PEUGEOT lub z warsztatem
specjalistycznym.
WYMIANA BEZPIECZNIKA
Sposób wymiany uszkodzonego bez-
piecznika na nowy, aby zapobiec uszko-
dzeniu odpowiadającej mu funkcji.
Dostęp do narzędzi
Szczypce do wyciągania bezpieczni-
ków znajdują się po wewnętrznej stro-
nie pokrywy skrzynki bezpieczników
deski rozdzielczej.
Aby ją otworzyć należy:
)
Całkowicie zdjąć pokrywę.
)
Wyciągnąć szczypce.
Wymiana bezpiecznika
)
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.
)
Nowy bezpiecznik powinien być o
takim samym nominale jak uszko-
dzony.
)
Sprawdzić, czy numer wygrawero-
wany na skrzynce jest taki sam jak
na nóżce bezpiecznika i w tabelach
znajdujących się poniżej.
Dobry
Zły
Przed wymianą bezpiecznika należy roz-
poznać przyczynę usterki i ją usunąć.
)
Na podstawie stanu włókna sprawdzić,
czy bezpiecznik jest uszkodzony.

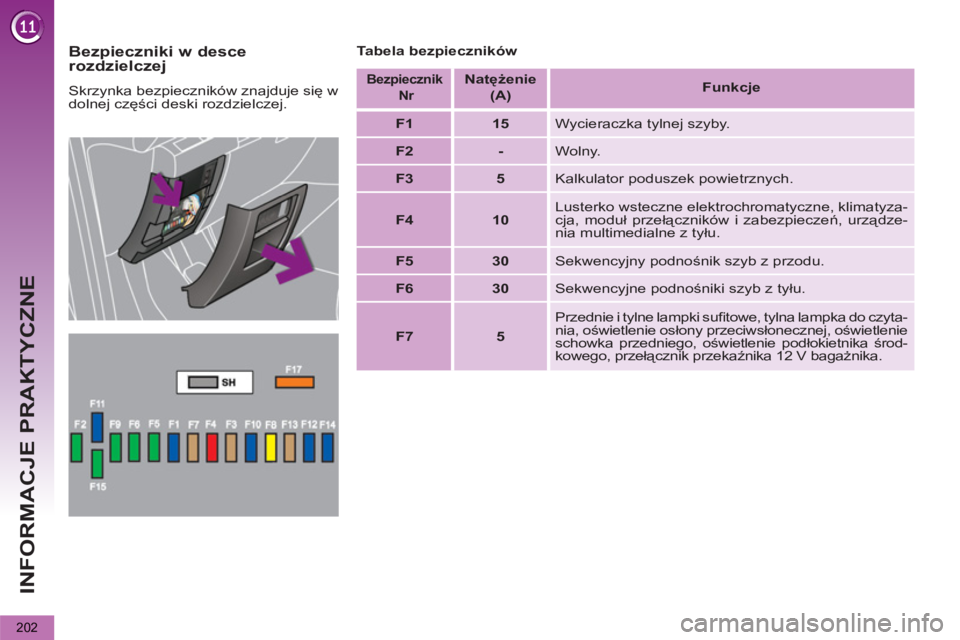

Page 204 of 364
INFORMACJE PRAKTYCZNE
202
Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w
dolnej części deski rozdzielczej.
Tabela bezpieczników
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F1
15
Wycieraczka tylnej szyby.
F2
-
Wolny.
F3
5
Kalkulator poduszek powietrznych.
F4
10
Lusterko wsteczne elektrochromatyczne, klimatyza-
cja, moduł przełączników i zabezpieczeń, urządze-
nia multimedialne z tyłu.
F5
30
Sekwencyjny podnośnik szyb z przodu.
F6
30
Sekwencyjne podnośniki szyb z tyłu.
F7
5
Przednie i tylne lampki sufi towe, tylna lampka do czyta-
nia, oświetlenie osłony przeciwsłonecznej, oświetlenie
schowka przedniego, oświetlenie podłokietnika środ-
kowego, przełącznik przekaźnika 12 V bagażnika.
Page 205 of 364
INFORMACJE PRAKTYCZNE
203

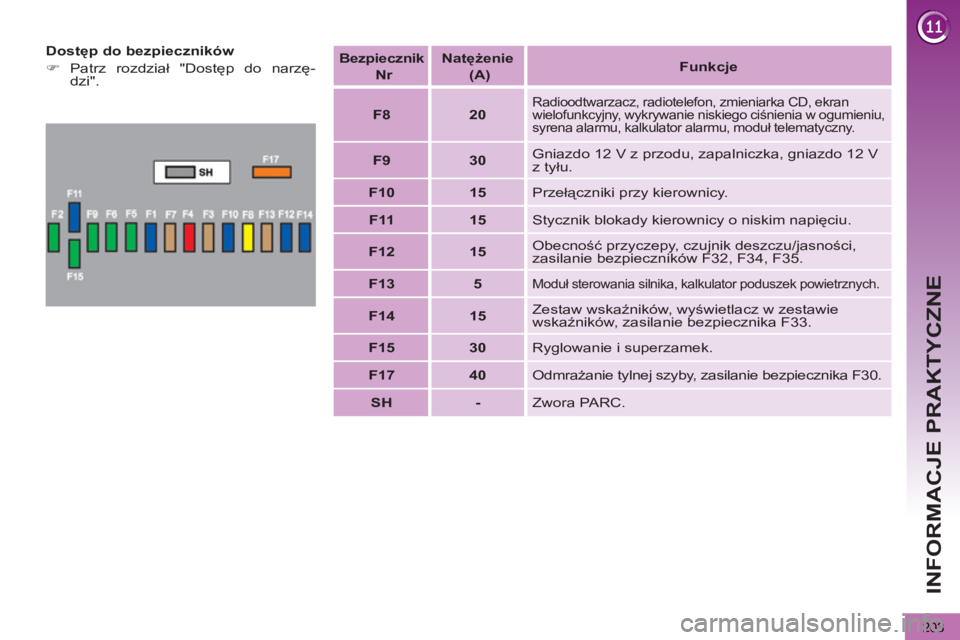

Dostęp do bezpieczników
)
Patrz rozdział "Dostęp do narzę-
dzi".
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F8
20
Radioodtwarzacz, radiotelefon, zmieniarka CD, ekran
wielofunkcyjny, wykrywanie niskiego ciśnienia w ogumieniu,
syrena alarmu, kalkulator alarmu, moduł telematyczny.
F9
30
Gniazdo 12 V z przodu, zapalniczka, gniazdo 12 V
z tyłu.
F10
15
Przełączniki przy kierownicy.
F11
15
Stycznik blokady kierownicy o niskim napięciu.
F12
15
Obecność przyczepy, czujnik deszczu/jasności,
zasilanie bezpieczników F32, F34, F35.
F13
5
Moduł sterowania silnika, kalkulator poduszek powietrznych.
F14
15
Zestaw wskaźników, wyświetlacz w zestawie
wskaźników, zasilanie bezpiecznika F33.
F15
30
Ryglowanie i superzamek.
F17
40
Odmrażanie tylnej szyby, zasilanie bezpiecznika F30.
SH
-
Zwora PARC.

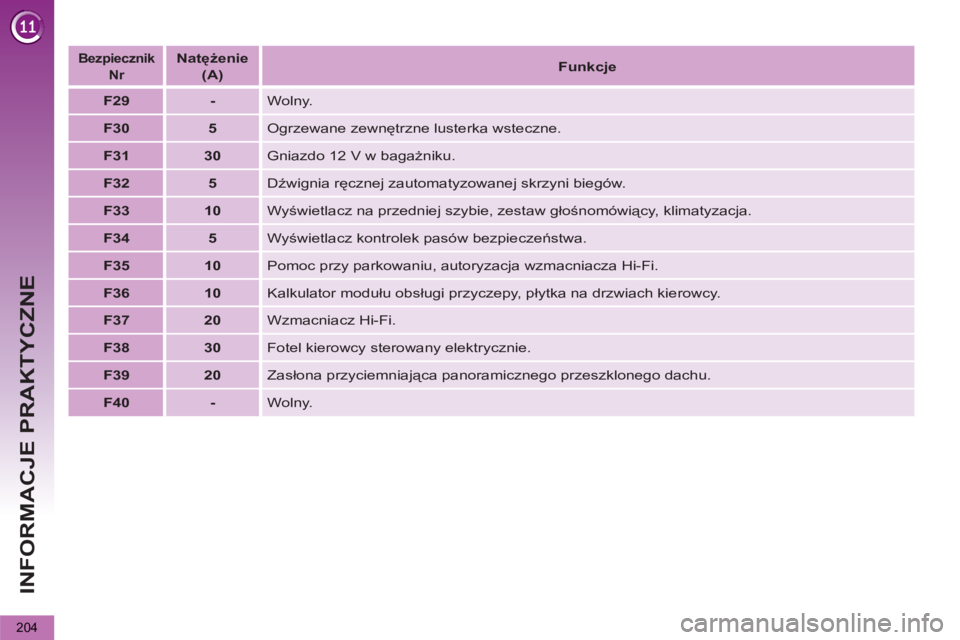

Page 206 of 364
INFORMACJE PRAKTYCZNE
204
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F29
-
Wolny.
F30
5
Ogrzewane zewnętrzne lusterka wsteczne.
F31
30
Gniazdo 12 V w bagażniku.
F32
5
Dźwignia ręcznej zautomatyzowanej skrzyni biegów.
F33
10
Wyświetlacz na przedniej szybie, zestaw głośnomówiący, klimatyzacja.
F34
5
Wyświetlacz kontrolek pasów bezpieczeństwa.
F35
10
Pomoc przy parkowaniu, autoryzacja wzmacniacza Hi-Fi.
F36
10
Kalkulator modułu obsługi przyczepy, płytka na drzwiach kierowcy.
F37
20
Wzmacniacz Hi-Fi.
F38
30
Fotel kierowcy sterowany elektrycznie.
F39
20
Zas
łona przyciemniająca panoramicznego przeszklonego dachu.
F40
-
Wolny.

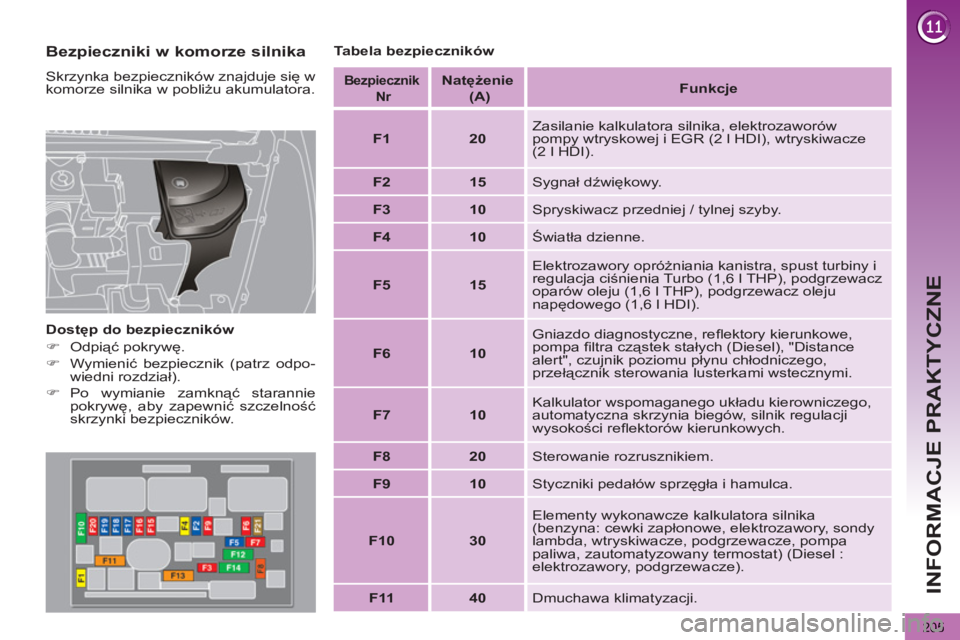

Page 207 of 364
INFORMACJE PRAKTYCZNE
205
Bezpieczniki w komorze silnika
Skrzynka bezpieczników znajduje się w
komorze silnika w pobliżu akumulatora.
Dostęp do bezpieczników
)
Odpiąć pokrywę.
)
Wymienić bezpiecznik (patrz odpo-
wiedni rozdział).
)
Po wymianie zamknąć starannie
pokrywę, aby zapewnić szczelność
skrzynki bezpieczników.
Tabela bezpieczników
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F1
20
Zasilanie kalkulatora silnika, elektrozaworów
pompy wtryskowej i EGR (2 l HDI), wtryskiwacze
(2 l HDI).
F2
15
Sygnał dźwiękowy.
F3
10
Spryskiwacz przedniej / tylnej szyby.
F4
10
Światła dzienne.
F5
15
Elektrozawory opróżniania kanistra, spust turbiny i
regulacja ciśnienia Turbo (1,6 l THP), podgrzewacz
oparów oleju (1,6 l THP), podgrzewacz oleju
napędowego (1,6 l HDI).
F6
10
Gniazdo diagnostyczne, refl ektory kierunkowe,
pompa fi ltra cząstek stałych (Diesel), "Distance
alert", czujnik poziomu płynu chłodniczego,
przełącznik sterowania lusterkami wstecznymi.
F7
10
Kalkulator wspomaganego układu kierowniczego,
automatyczna skrzynia biegów, silnik regulacji
wysokości refl ektorów kierunkowych.
F8
20
Sterowanie rozrusznikiem.
F9
10
Styczniki pedałów sprzęgła i hamulca.
F10
30
Elementy wykonawcze kalkulatora silnika
(benzyna: cewki zapłonowe, elektrozawory, sondy
lambda, wtryskiwacze, podgrzewacze, pompa
paliwa, zautomatyzowany termostat) (Diesel :
elektrozawory, podgrzewacze).
F11
40
Dmuchawa klimatyzacji.

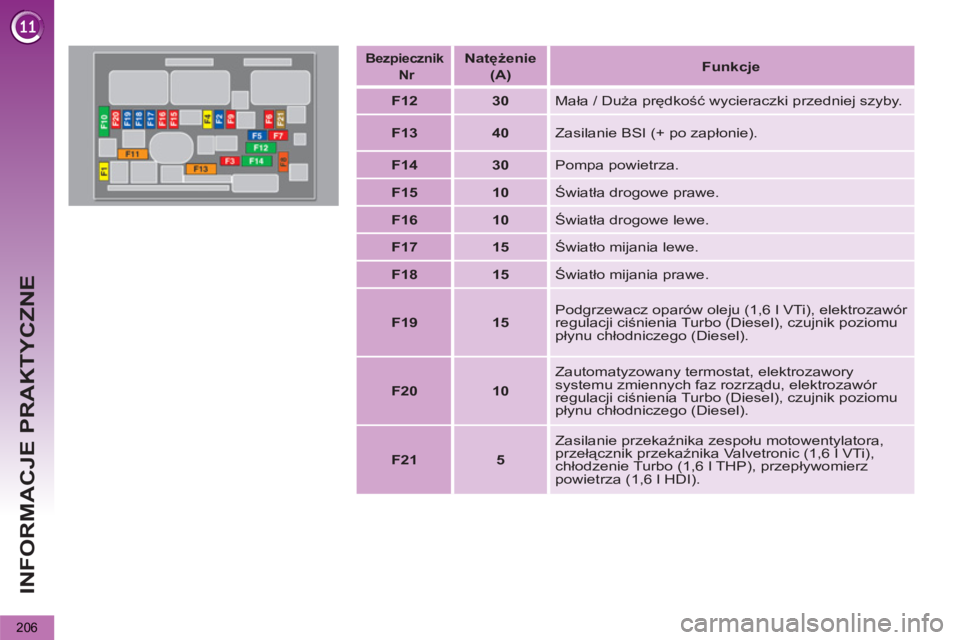

Page 208 of 364
INFORMACJE PRAKTYCZNE
206
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F12
30
Mała / Duża prędkość wycieraczki przedniej szyby.
F13
40
Zasilanie BSI (+ po zapłonie).
F14
30
Pompa powietrza.
F15
10
Światła drogowe prawe.
F16
10
Światła drogowe lewe.
F17
15
Światło mijania lewe.
F18
15
Światło mijania prawe.
F19
15
Podgrzewacz oparów oleju (1,6 l VTi), elektrozawór
regulacji ciśnienia Turbo (Diesel), czujnik poziomu
płynu chłodniczego (Diesel).
F20
10
Zautomatyzowany termostat, elektrozawory
systemu zmiennych faz rozrządu, elektrozawór
regulacji ciśnienia Turbo (Diesel), czujnik poziomu
płynu chłodniczego (Diesel).
F21
5
Zasilanie przekaźnika zespołu motowentylatora,
przełącznik przekaźnika Valvetronic (1,6 l VTi),
chłodzenie Turbo (1,6 l THP), przepływomierz
powietrza (1,6 l HDI).
Page 209 of 364
INFORMACJE PRAKTYCZNE
207

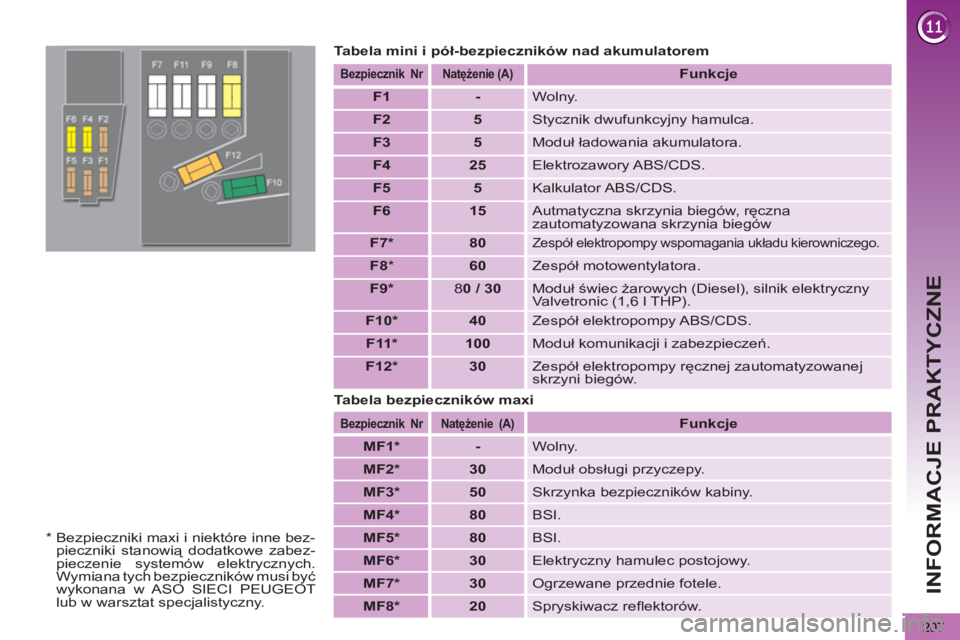

Tabela mini i pół-bezpieczników nad akumulatorem
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F1
-
Wolny.
F2
5
Stycznik dwufunkcyjny hamulca.
F3
5
Moduł ładowania akumulatora.
F4
25
Elektrozawory ABS/CDS.
F5
5
Kalkulator ABS/CDS.
F6
15
Autmatyczna skrzynia biegów, ręczna
zautomatyzowana skrzynia biegów
F7 *
80
Zespół elektropompy wspomagania układu kierowniczego.
F8
*
60
Zespół motowentylatora.
F9 *
8 0 / 30
Moduł świec żarowych (Diesel), silnik elektryczny
Valvetronic (1,6 l THP).
F10 *
40
Zespół elektropompy ABS/CDS.
F11 *
100
Moduł komunikacji i zabezpieczeń.
F12 *
30
Zespół elektropompy ręcznej zautomatyzowanej
skrzyni biegów.
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
MF1 *
-
Wolny.
MF2 *
30
Moduł obsługi przyczepy.
MF3 *
50
Skrzynka bezpieczników kabiny.
MF4 *
80
BSI.
MF5 *
80
BSI.
MF6 *
30
Elektryczny hamulec postojowy.
MF7 *
30
Ogrzewane przednie fotele.
MF8 *
20
Spryskiwacz refl ektorów.
Tabela bezpieczników maxi
*
Bezpieczniki maxi i niektóre inne bez-
pieczniki stanowią dodatkowe zabez-
pieczenie systemów elektrycznych.
Wymiana tych bezpieczników musi być
wykonana w ASO SIECI PEUGEOT
lub w warsztat specjalistyczny.

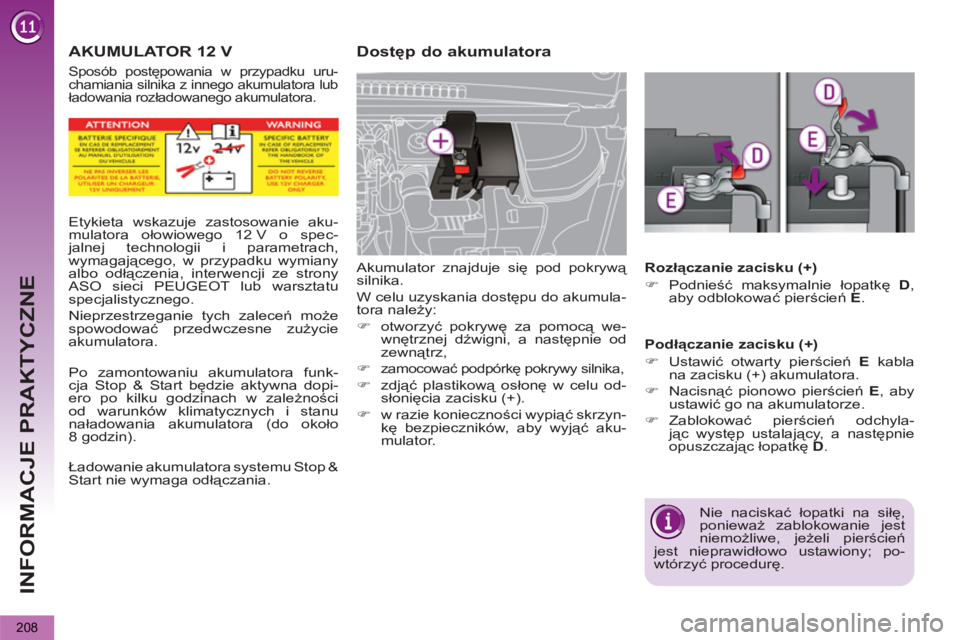

Page 210 of 364
INFORMACJE PRAKTYCZNE
208
AKUMULATOR 12 V
Dostęp do akumulatora
Akumulator znajduje się pod pokrywą
silnika.
W celu uzyskania dostępu do akumula-
tora należy:
)
otworzyć pokrywę za pomocą we-
wnętrznej dźwigni, a następnie od
zewnątrz,
)
zamocować podpórkę pokrywy silnika,
)
zdjąć plastikową osłonę w celu od-
słonięcia zacisku (+).
)
w razie konieczności wypiąć skrzyn-
kę bezpieczników, aby wyjąć aku-
mulator.
Rozłączanie zacisku (+)
)
Podnieść maksymalnie łopatkę D
,
aby odblokować pierścień E
.
Podłączanie zacisku (+)
)
Ustawić otwarty pierścień E
kabla
na zacisku (+) akumulatora.
)
Nacisnąć pionowo pierścień E
, aby
ustawić go na akumulatorze.
)
Zablokować pierścień odchyla-
jąc występ ustalający, a nastę
pnie
opuszczając łopatkę D
.
Nie naciskać łopatki na siłę,
ponieważ zablokowanie jest
niemożliwe, jeżeli pierścień
jest nieprawidłowo ustawiony; po-
wtórzyć procedurę.
Etykieta wskazuje zastosowanie aku-mulatora ołowiowego 12 V o spec-jalnej technologii i parametrach,
wymagającego, w przypadku wymianyalbo odłączenia, interwencji ze stronyASO sieci PEUGEOT lub warsztatuspecjalistycznego.
Nieprzestrze
ganie tych zaleceń może
spowodować przedwczesne zużycieakumulatora.
P
o zamontowaniu akumulatora funk-cja Stop & Start będzie aktywna dopi-ero po kilku godzinach w zależnościod warunków klimatycznych i stanunaładowania akumulatora (do około8 godzin).
Ładowanie akumulatora s
ystemu Stop &Start nie wymaga odłączania.
Sposób postępowania w przypadku uru-
chamiania silnika z innego akumulatora lub
ładowania rozładowanego akumulatora.
