Page 141 of 364
BE
Z
139
Bočné airbagy
V prípade prudkého bočného nárazu
chráni tento systém vodiča a predného
spolujazdca tak, že obmedzuje riziko
poranenia hrudníka.
Vpredu sú bočné airbagy vsadené do
vystuženia operadla sedadla na strane
dverí.
Aktivácia
Aktivujú sa len na jednej strane pri
prudkom bočnom náraze, pôsobiacom
kolmo na pozdĺžnu os vozidla v horizon-
tálnej rovine a z vonkajšej do vnútornej
časti vozidla, v celej alebo len časti boč-
nej nárazovej zóny B
.
Hlavové airbagy
Tento systém chráni v prípade prudkého
bočného nárazu vodiča a spolujazdca
(okrem cestujúceho vzadu uprostred), a
to s cieľom obmedziť nebezpečenstvo
poranenia cestujúcich v oblasti hlavy.
Hlavové airbagy sú zabudované v stĺpi-
koch karosérie a v hornej časti kabíny.
Aktivácia
Rozvinú sa súčasne s bočnými airbag-
mi na príslušnej strane v prípade prud-
kého bočného nárazu, smerujúceho do
celej alebo do časti detekčnej zóny B
, a
to kolmo k osi vozidla a vo vodorovnej
rovine, z vonkajšej strany smerom do
interiéru vozidla.
Hlavový airbag vyplní priestor medzi
cestujúcim na prednom alebo zadnom
sedadle a oknom.
Nárazové zóny
A.
Čelná nárazová zóna.
B.
Bočná nárazová zóna.
Bočný airbag sa rozvinie medzi pred-
ným cestujúcim a panelom príslušných
dverí.
Ak sa na prístrojovej doske
rozsvieti táto kontrolka, spre-
vádzaná zvukovým signálom
a správou na displeji, obráťte
sa na sieť PEUGEOT alebo
kvalifikovaný servis, kde vám systém
skontrolujú. Airbagy by sa v prípade
prudkého nárazu nemuseli rozvinúť.
Porucha činnosti
Pri miernom náraze do boku
vozidla alebo v prípade pre-
vrátenia sa nemusí airbag
rozvinúť.
Pri náraze do zadnej časti vozidla
alebo pri čelnom náraze sa airbagy
nerozvinú.

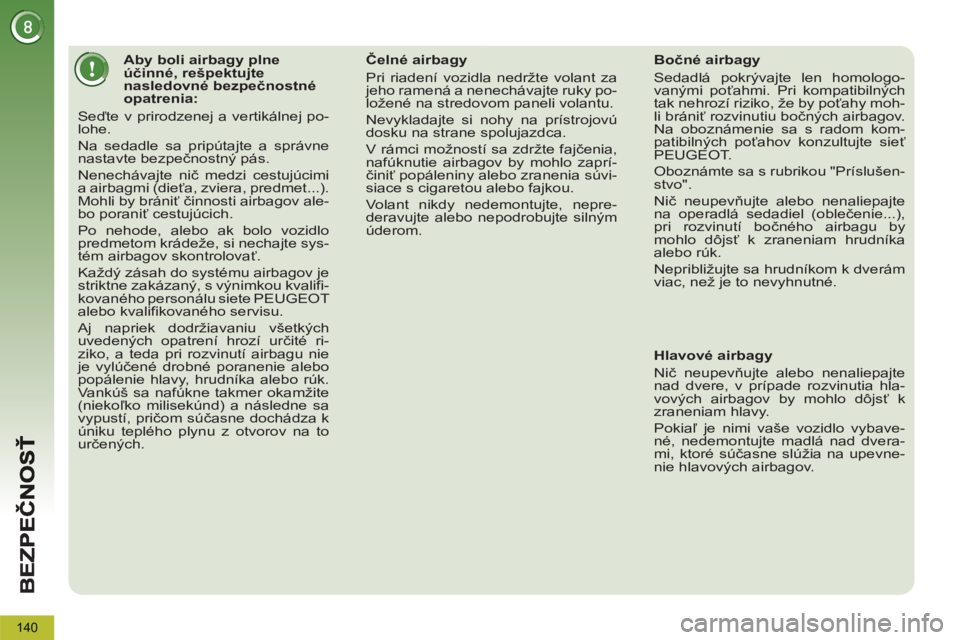

Page 142 of 364
140
Aby boli airbagy plne
účinné, rešpektujte
nasledovné bezpečnostné
opatrenia:
Seďte v prirodzenej a vertikálnej po-
lohe.
Na sedadle sa pripútajte a správne
nastavte bezpečnostný pás.
Nenechávajte nič medzi cestujúcimi
a airbagmi (dieťa, zviera, predmet...).
Mohli by brániť činnosti airbagov ale-
bo poraniť cestujúcich.
Po nehode, alebo ak bolo vozidlo
predmetom krádeže, si nechajte sys-
tém airbagov skontrolovať.
Každý zásah do systému airbagov je
striktne zakázaný, s výnimkou kvalifi-
kovaného personálu siete PEUGEOT
alebo kvalifikovaného servisu.
Aj napriek dodržiavaniu všetkých
uvedených opatrení hrozí určité ri-
ziko, a teda pri rozvinutí airbagu nie
je vylúčené drobné poranenie alebo
popálenie hlavy, hrudníka alebo rúk.
Vankúš sa nafúkne takmer okamžite
(niekoľko milisekúnd) a následne sa
vypustí, pričom súčasne dochádza k
úniku teplého plynu z otvorov na to
určených.
Čelné airbagy
Pri riadení vozidla nedržte volant za
jeho ramená a nenechávajte ruky po-
ložené na stredovom paneli volantu.
Nevykladajte si nohy na prístrojovú
dosku na strane spolujazdca.
V rámci možností sa zdržte fajčenia,
nafúknutie airbagov by mohlo zaprí-
činiť popáleniny alebo zranenia súvi-
siace s cigaretou alebo fajkou.
Volant nikdy nedemontujte, nepre-
deravujte alebo nepodrobujte silným
úderom.
Bočné airbagy
Sedadlá pokrývajte len homologo-
vanými poťahmi. Pri kompatibilných
tak nehrozí riziko, že by poťahy moh-
li brániť rozvinutiu bočných airbagov.
Na oboznámenie sa s radom kom-
patibilných poťahov konzultujte sieť
PEUGEOT.
Oboznámte sa s rubrikou "Príslušen-
stvo".
Nič neupevňujte alebo nenaliepajte
na operadlá sedadiel (oblečenie...),
pri rozvinutí bočného airbagu by
mohlo dôjsť k zraneniam hrudníka
alebo rúk.
Nepribližujte sa hrudníkom k dverám
viac, než je to nevyhnutné.
Hlavové airbagy
Nič neupevňujte alebo nenaliepajte
nad dvere, v prípade rozvinutia hla-
vových airbagov by mohlo dôjsť k
zraneniam hlavy.
Pokiaľ je nimi vaše vozidlo vybave-
né, nedemontujte madlá nad dvera-
mi, ktoré súčasne slúžia na upevne-
nie hlavových airbagov.
Page 143 of 364
JA
Z
141
Elektrická parkovacia brzda ponúka dva
užívateľské režimy:
- Automatické zatiahnutie/uvoľnenie
Zatiahnutie brzdy je automatické
po vypnutí motora, uvoľnenie brzdy
je automatické pri rozjazde vozidla
(predvolene aktivované),
- Manuálne zatiahnutie
/uvoľnenie
Parkovaciu brzdu možno zatiahnuť/
odbrzdiť manuálne, ťahom za páčku
ovládača A
.
BRZDA
Deaktiváciu odporúčame pri
veľmi chladnom počasí (v
mraze) a v prípade vlečenia
(odtiahnutie vozidla, ťahanie
obytného prívesu....). Oboznámte sa
s obsahom odseku "Manuálne uvoľ-
nenie".
Naprogramovanie režimu
V závislosti od krajiny určenia vozidla
je možné deaktivovať automatické za-
tiahnutie parkovacej brzdy po vypnutí
motora a automatické odbrzdenie par-
kovacej brzdy po rozjazde vozidla.
Ak sa na združenom prístroji
rozsvieti táto kontrolka, auto-
matický režim je deaktivovaný. Aktivácia / deaktivácia tej-
to funkcie je možná v sieti
PEUGEOT alebo v kvalifi-
kovanom servise.
Zatiahnutie a uvoľnenie parkovacej brz-
dy sa následne vykonáva manuálne.
Pokiaľ nie je pri otvorení dverí vodiča
parkovacia brzda zatiahnutá, zaznie
zvukový signál a zobrazí sa správa.
Nepokladajte žiadne predmety
(škatuľka cigariet, telefón,...)
za ovládací panel elektrickej
brzdy.
Page 144 of 364
JA
Z
142
Ak vozidlo stojí a chcete zatiahnuť par-
kovaciu brzdu pri bežiacom alebo vypnu-
tom motore, zatiahnite
za ovládač A
.
Zabrzdenie parkovacej brzdy sa signa-
lizuje:
- rozsvietením kontrolky brz-
denia a kontrolky P
na ovlá-
dači A
,
- zobrazením správy "Zatiahnutá
parkovacia brzda".
Po otvorení dverí vodiča pri bežiacom
motore zaznie zvukový signál a zobrazí
sa správa, ak parkovacia brzda nie je
zatiahnutá. S výnimkou prípadu, ak je
na vozidle s automatickou prevodovkou
radiaca páka v polohe P
(Park).
Manuálne uvoľnenie
Pri zapnutom zapaľovaní alebo motore
v chode uvoľníte parkovaciu brzdu tak,
že zošliapnete brzdový pedál
alebo
akcelerátor, zatiahnete
ovládač A
a ná-
sledne ho pustíte
.
Úplné uvoľnenie parkovacej brzdy je
signalizované:
- zhasnutím kontrolky brzde-
nia a kontrolky P
na ovláda-
či A
,
- a zobrazením správy "Uvoľnená
parkovacia brzda".
Ak zatiahnete ovládač A
bez
zošliapnutia brzdového pedála,
parkovacia brzda sa neuvoľní a
na združenom prístroji sa rozs-
vieti kontrolka.
Manuálne zatiahnutie
Maximálne zatiahnutie brzdy
V prípade potreby máte možnosť za-
tiahnuť parkovaciu brzdu na maximum.
Maximálne zatiahnutie parkovacej brz-
dy docielite d
lhým
ťahom
za ovládač
A
, až po zobrazenie správy "Zatiahnutá
parkovacia brzda" a zaznenie zvukové-
ho signálu.
Pri parkovaní s prívesom, veľ-
kom zaťažení vozidla alebo pri
parkovaní na prudkom svahu
zatiahnite brzdu na maximum, násled-
ne natočte kolesá smerom ku chodní-
ku a zaraďte prevodový stupeň.
Po maximálnom zatiahnutí je uvoľ-
nenie brzdy o niečo dlhšie.
Prv než opustíte vozidlo,
skontrolujte, či na združenom
prístroji trvalo svieti kontrolka
parkovacej brzdy.
Maximálne zatiahnutie brzdy je po-
trebné:
- v prípade, že vozidlo ťahá príves
alebo obytný príves, keď sú aktivo-
vané automatické funkcie a zatiah-
nete brzdu manuálne,
- ak by sa podmienky pri zastavení
mohli zmeniť (napríklad: preprava
na lodi, na nákladnom vozidle, ťa-
hanie).
Page 145 of 364
JA
Z
143
Automatické zatiahnutie,
pri vypnutom motore
Ak vozidlo stojí, parkovacia brzda sa auto-
maticky zatiahne pri vypnutí motora.
Úplné zatiahnutie parkovacej brzdy je
signalizované:
- rozsvietením kontrolky brz-
denia a kontrolky P
na ovlá-
dači A
,
- zobrazením správy "Zatiahnutá
parkovacia brzda".
Automatické uvoľnenie
Parkovacia brzda sa automaticky a
postupne odbrzďuje pri rozjazde vo-
zidla:
)
Manuálna prevodovka
: zošliapnite
na doraz spojkový pedál, zaraďte 1.
prevodový stupeň alebo spätný
chod, následne stlačte pedál akce-
lerátora a spojku.
)
Manuálna riadená prevodovka
: zvoľ-
te si polohu A
, M
alebo R
a následne
zatlačte na pedál akcelerátora.
)
Automatická prevodovka
: zvoľte
si polohu D
, M
alebo R
a následne
zatlačte na pedál akcelerátora.
Skôr ako opustíte vozidlo,
skontrolujte, či na združenom
prístroji svieti kontrolka parko-
vacej brzdy.
Nenechávajte deti vo vozidle so za-
pnutým zapaľovaním, môžu uvoľniť
parkovaciu brzdu.
- zhasnutím kontrolky brzde-
nia a kontrolky P
na ovláda-
či A
,
- zobrazením správy "Uvoľnená
parkovacia brzda".
Zvuk, vznikajúci pri vykonávaní tejto
funkcie, je potvrdením zatiahnutia/uvoľ-
nenia elektrickej parkovacej brzdy.
Úplné odbrzdenie parkovacej brzdy je
signalizované:
pri bežiacom motore
Ak vozidlo stojí a motor beží, na zne-
hybnenie vozidla je nevyhnutné zatiah-
nuť parkovaciu brzdu manuálne
, ťa-
hom
za ovládač A
.
Úplné zatiahnutie parkovacej brzdy je
signalizované:
- rozsvietením kontrolky brz-
denia a kontrolky P
na ovlá-
dači A
,
- zobrazením správy "Zatiahnutá
parkovacia brzda".
Po otvorení dverí vodiča zaznie zvuko-
vý signál a zobrazí sa správa v prípade,
že parkovacia brzda nie je zatiahnutá.
S výnimkou prípadu, ak je na vozidle
s automatickou prevodovkou radiaca
páka v polohe P
(Park).
Skôr ako opustíte vozidlo, skon-
trolujte, či je kontrolka parkova-
cej brzdy trvalo rozsvietená na
združenom prístroji.
Pri zastavenom vozidle a
spustenom motore zbytočne
neakcelerujte - riskujete od-
brzdenie parkovacej brzdy.
Pri parkovaní s prívesom, veľkom
zaťažení vozidla alebo pri parkova-
ní na prudkom svahu natočte kolesá
smerom ku chodníku a zaraďte pre-
vodový stupeň.
Štítok na paneli dverí
Page 146 of 364
JA
Z
144
Špecifické situácie
V niektorých situáciách (štar-
tovanie motora, a pod.) môže par-
kovacia brzda automaticky nastaviť
úroveň brzdného účinku. Ide o štan-
dardnú činnosť.
Aby ste sa s vozidlom posunuli o
niekoľko centimetrov bez potreby
naštartovania motora, zapnite zapa-
ľovanie, zošliapnite brzdový pedál a
uvoľnite parkovaciu brzdu ťahom
a
následným uvoľnením
ovládača A
.
Úplné uvoľnenie parkovacej brzdy je
signalizované zhasnutím kontrolky
na ovládači A
, kontrolky na združe-
nom prístroji a zobrazením správy
"Uvoľnená parkovacia brzda".
V prípade poruchy činnosti parkova-
cej brzdy v zatiahnutej polohe alebo
poruchy batérie je núdzové uvoľne-
nie brzdy i naďalej možné.
NÚDZOVÉ BRZDENIE
V prípade poruchy brzdenia pomocou
brzdového pedála alebo vo výnimoč-
ných situáciách (napríklad: nevoľnosť
vodiča, asistencia pri riadení, ...), mô-
žete vozidlo zastaviť zatiahnutím za
ovládač A
.
Pri núdzovom brzdení zaistí stabilitu
vozidla dynamické riadenie stability
(CDS).
Pri poruche núdzového brzdenia sa zo-
brazí niektoré z nasledujúcich správ:
- "Porucha parkovacej brzdy".
- "Porucha ovládača parkovacej brz-
dy".
V prípade poruchy systému
CDS, signalizovanej rozsvie-
tením príslušnej kontrolky, nie
je stabilita vozidla pri brzdení
zaistená.
V tomto prípade musí stabilitu vozidla
zaistiť vodič, a to vhodným striedaním
"zatiahnutia-uvoľnenia" ovládača A
.
Tento spôsob núdzového brz-
denia sa môže používať len
vo výnimočných situáciách.
Page 147 of 364
JA
Z
145
Ľavé predné sedadlo posunuté sme-
rom dozadu na maximum
.
Núdzové uvoľnenie brzdy
)
Zabrzdite vozidlo (alebo ho zablo-
kujte, pokiaľ nie je uvoľnený brzdový
pedál), s bežiacim motorom, zara-
dením prvého prevodového stupňa
(manuálna prevodovka), polohy P
(automatická prevodovka) alebo M
či R
(manuálna riadená 6-stupňová
prevodovka).
)
Vypnite motor, ale ponechajte za-
pnuté zapaľovanie. Ak nie je imobili-
zácia vozidla možná, nemanipulujte
s ovládačom a urýchlene sa obráťte
na sieť PEUGEOT alebo kvalifiko-
vaný servis.
)
Vyberte obe podložky pre zabloko-
vanie kolies a ovládač odistenia,
ktoré sa nachádzajú pod kobercom
kufra (viď "Výmena kolesa" v kapito-
le "Praktické informácie").
)
Podložte jedno predné koleso vo-
zidla spredu i zozadu.
)
Posuňte ľavé predné sedadlo úplne
dozadu.
)
Zdvihnite predstrihnutý kus B
v ko-
berci pod sedadlom.
)
Prepichnite viečko C
rúrky D
ovlá-
dačom odistenia.
)
Umiestnite ovládač odistenia do rúr-
ky D
.
)
Otočte ovládačom odistenia v sme-
re hodinových ručičiek
. Z bez-
pečnostných dôvodov je potreb-
né
otáčať až na doraz. Parkovacia
brzda je uvoľnená.
)
Vytiahnite ovládač odistenia a ulož-
te ho spolu s podložkami pod kolesá
do skrinky na náradie.
Z bezpečnostných dôvodov
sa čo najrýchlejšie obráťte na
sieť PEUGEOT, kde vám vieč-
ko vymenia.
Po núdzovom uvoľnení parkovacej
brzdy už nie je zaručené blokovanie
vozidla, akonáhle už bolo spustené
mechanické núdzové odbrzdenie a
manuálny ovládač už neumožňuje
opätovné zatiahnutie parkovacej brz-
dy vo vašom vozidle.
Ak je ovládač odistenia zapnutý, ne-
vykonávajte žiadne úkony na ovlá-
dači A
, neštartujte, ani nevypínajte
motor.
Dbajte na to, aby sa do blízkosti vieč-
ka nedostali zrnká prachu a vlhké
častice.
V prípade poruchy funkcie elektrickej
parkovacej brzdy alebo v prípade vybi-
tia batérie je možné odblokovať parko-
vaciu brzdu manuálne.
Funkcia parkovacej brzdy sa opäť ini-
cializuje po vypnutí a zapnutí zapaľova-
nia. Ak aktivácia neprebehne, obráťte
sa na sieť PEUGEOT alebo kvalifikova-
ný servis.
Následné zatiahnutie brzdy môže pre-
biehať dlhšie než obvykle.
Page 148 of 364
JA
Z
146
ASISTENT PRI ROZJAZDE DO
SVAHU
Systém, ktorý udrží vozidlo pri rozjaz-
de do svahu nehybné po dobu, počas
ktorej stačíte premiestniť nohu z brzdo-
vého pedála na pedál akcelerácie (pri-
bližne 2 sekundy).
Táto funkcia je aktívna len za týchto
podmienok:
- vozidlo je úplne zastavené pomo-
cou brzdového pedála,
- svah, na ktorom vozidlo stojí, má ur-
čitý uhol,
- dvere vodiča sú zatvorené.
Funkciu asistenta pri rozjazde do svahu
nie je možné deaktivovať.
Funkcia
Na stúpajúcom svahu sa zastavené
vozidlo udrží počas krátkej chvíle v
nehybnom stave po uvoľnení brzdo-
vého pedála:
- ak je zaradený 1. prevodový stupeň
alebo neutrál pri manuálnej prevo-
dovke,
- ak je ovládač v polohe A
alebo M
pri
automatizovanej prevodovke,
- ak je ovládač v polohe D
alebo M
pri
automatickej prevodovke.
Na klesajúcom svahu sa zastavené
vozidlo so zaradeným spätným cho-
dom udrží počas krátkej chvíle v ne-
hybnom stave po uvoľnení brzdové-
ho pedála.
Počas fázy, kedy je vozidlo
dočasne imolbilizované na
svahu pomocou funkcie asis-
tenta pri rozjazde do svahu, z
vozidla nevystupujte.
Ak musíte pri zapnutom motore vy-
stúpiť, manuálne zatiahnite ručnú
brzdu. Následne skontrolujte, či je
trvalo rozsvietená kontrolka parkova-
cej brzdy (a kontrolka P
na ovládači
elektrickej brzdy).
Porucha činnosti
Pokiaľ sa v systéme objaví porucha, tie-
to kontrolky sa rozsvietia. Obráťte sa na
sieť PEUGEOT alebo odborný servis,
kde vám systém skontrolujú.
Page 149 of 364
JA
Z
147
Poruchy činnosti
V prípade rozsvietenia svetelnej kontrolky poruchy elektrickej parkovacej brzdy alebo kontroliek uvedených v týchto ta-
buľkách, bezpečne odstavte vozidlo (na vodorovnom povrchu, so zaradeným prevodovým stupňom) a obráťte sa na sieť
PEUGEOT alebo kvalifikovaný servis.
Situácie
Dôsledky
Zobrazenie správy " Porucha parko-
vacej brzdy
" a nasledovných kontro-
liek:
- Automatické funkcie sú deaktivované.
- Asistent rozbehu vozidla na svahu nie je disponibilný.
- Elektrická parkovacia brzda je použiteľná len manuálne.
Zobrazenie správy " Porucha parko-
vacej brzdy
" a nasledovných kontro-
liek:
- Manuálne uvoľnenie elektrickej parkovacej brzdy je možné len zatlačením pe-
dála akcelerátora a uvoľnením ovládača.
- Asistent rozbehu vozidla na svahu nie je disponibilný.
- Automatické funkcie a manuálne zatiahnutie sú i naďalej k dispozícii.
Zobrazenie správy " Porucha parko-
vacej brzdy
" a nasledovných kontro-
liek:
- Automatické funkcie sú deaktivované.
- Asistent rozbehu vozidla na svahu nie je disponibilný.
Pre zatiahnutie elektrickej parkovacej brzdy:
)
Zastavte vozidlo a vypnite zapaľovanie.
)
Potiahnite páčku po dobu minimálne 5 sekúnd alebo až po ukončenie
zatiahnutia.
)
Zapnite zapaľovanie a skontrolujte rozsvietenie kontroliek elektrickej parko-
vacej brzdy.
Zaťahovanie trvá dlhšie ako pri normálnej činnosti.
Pre uvoľnenie elektrickej parkovacej brzdy:
)
Zapnite zapaľovanie.
)
Potiahnite ovládač, podržte ho po dobu približne 3 sekúnd a následne uvoľnite.
V prípade, ak kontrolka brzdenia bliká alebo ak sa kontrolky nerozsvietia pri zapnutí zapaľo-
vania, nie sú tieto postupy funkčné. Odstavte vozidlo na vodorovnom povrchu a nechajte si
ho skontrolovať v sieti PEUGEOT alebo v kvalifikovanom servise.
a prípadne
blikajúca
Page 150 of 364
JA
Z
148
Situácie
Dôsledky
Zobrazenie správy " Porucha ovláda-
ča parkovacej brzdy
- automatický
režim aktivovaný
" a nasledovných
kontroliek:
- K dispozícii sú len funkcie automatického zatiahnutia pri vypnutí motora a au-
tomatického uvoľnenia pri akcelerácii.
- Manuálne zatiahnutie/uvoľnenie elektrickej parkovacej brzdy a núdzové brzde-
nie nie sú disponibilné.
a prípadne
blikajúca
Porucha batérie
- Rozsvietenie kontrolky batérie si vyžaduje okamžité zastavenie vozidla s ohľa-
dom na premávku. Zastavte a znehybnite vaše vozidlo (v prípade potreby
umiestnite pod kolesá oba kliny).
- Skôr ako motor na vašom vozidle vypnete, zatiahnite elektrickú parkovaciu
brzdu.
