Page 121 of 404
6
Ausstattung
119

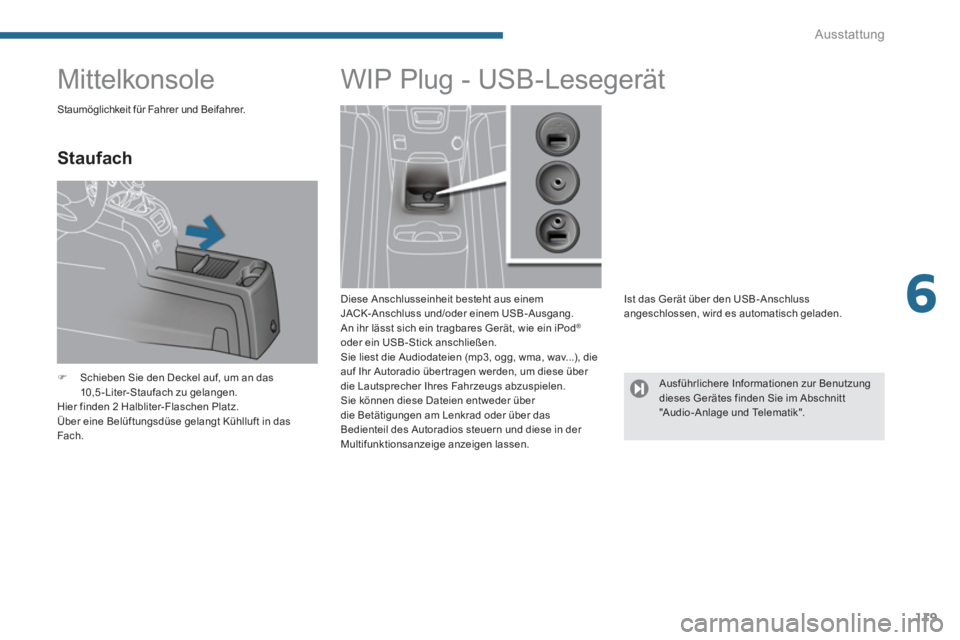

Mittelkonsole
Staufach
)
Schieben Sie den Deckel auf, um an das
10,5-Liter-Staufach zu gelangen.
Hier finden 2 Halbliter-Flaschen Platz.
Über eine Belüftungsdüse gelangt Kühlluft in das
Fach.
WIP Plug - USB-Lesegerät
Diese Anschlusseinheit besteht aus einem
JACK-Anschluss und/oder einem USB -Ausgang.
An ihr lässt sich ein tragbares Gerät, wie ein iPod
®
oder ein USB -Stick anschließen.
Sie liest die Audiodateien (mp3, ogg, wma, wav...), die
auf Ihr Autoradio über tragen werden, um diese über
die Lautsprecher Ihres Fahrzeugs abzuspielen.
Sie können diese Dateien entweder über
die Betätigungen am Lenkrad oder über das
Bedienteil des Autoradios steuern und diese in der
Multifunktionsanzeige anzeigen lassen.
Ist das Gerät über den USB -Anschluss
angeschlossen, wird es automatisch geladen.
Ausführlichere Informationen zur Benutzung
dieses Gerätes finden Sie im Abschnitt
"Audio-Anlage und Telematik".
Staumöglichkeit für Fahrer und Beifahrer .
Page 122 of 404
Ausstattung
120

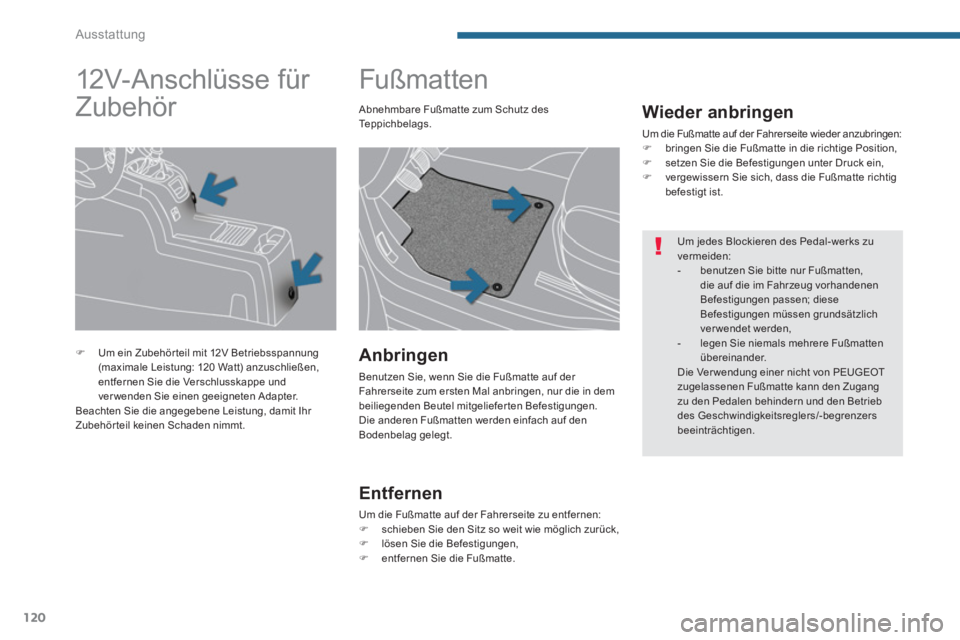

Fußmatten
Wieder anbringen
Um die Fußmatte auf der Fahrerseite wieder anzubringen:
)
bringen Sie die Fußmatte in die richtige Position,
)
setzen Sie die Befestigungen unter Druck ein,
)
vergewissern Sie sich, dass die Fußmatte richtig
befestigt ist.
Anbringen
Benutzen Sie, wenn Sie die Fußmatte auf der
Fahrerseite zum ersten Mal anbringen, nur die in dem
beiliegenden Beutel mitgelieferten Befestigungen.
Die anderen Fußmatten werden einfach auf den
Bodenbelag gelegt.
Entfernen
Um die Fußmatte auf der Fahrerseite zu entfernen:
)
schieben Sie den Sitz so weit wie möglich zurück,
)
lösen Sie die Befestigungen,
)
entfernen Sie die Fußmatte.
12V-Anschlüsse für
Zubehör
)
Um ein Zubehör teil mit 12V Betriebsspannung
(maximale Leistung: 120 Watt) anzuschließen,
entfernen Sie die Verschlusskappe und
ver wenden Sie einen geeigneten Adapter.
Beachten Sie die angegebene Leistung, damit Ihr
Zubehör teil keinen Schaden nimmt. Abnehmbare Fußmatte zum Schutz des
Teppichbelags.
Um jedes Blockieren des Pedal-werks zu
vermeiden:
- benutzen Sie bitte nur Fußmatten,
die auf die im Fahrzeug vorhandenen
Befestigungen passen; diese
Befestigungen müssen grundsätzlich
verwendet werden,
- legen Sie niemals mehrere Fußmatten
übereinander.
Die Ver wendung einer nicht von PEUGEOT
zugelassenen Fußmatte kann den Zugang
zu den Pedalen behindern und den Betrieb
des Geschwindigkeitsreglers/-begrenzers
beeinträchtigen.
Page 123 of 404
6
Ausstattung
121

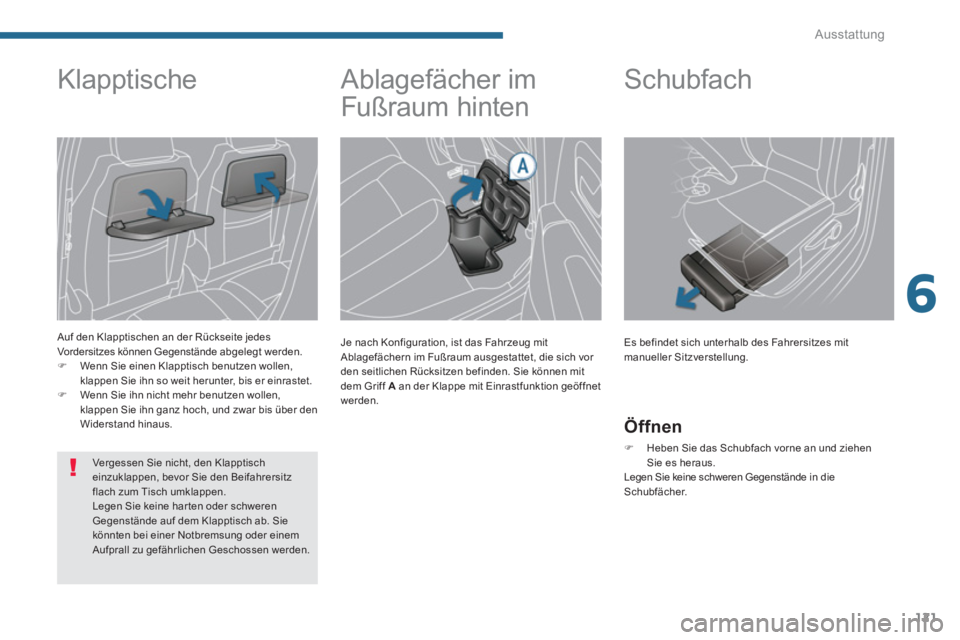

Ablagefächer im
Fußraum hinten
Je nach Konfiguration, ist das Fahrzeug mit
Ablagefächern im Fußraum ausgestattet, die sich vor
den seitlichen Rücksitzen befinden. Sie können mit
dem Griff A
an der Klappe mit Einrastfunktion geöffnet
werden.
Klapptische
Auf den Klapptischen an der Rückseite jedes
Vordersitzes können Gegenstände abgelegt werden.
)
Wenn Sie einen Klapptisch benutzen wollen,
klappen Sie ihn so weit herunter, bis er einrastet.
)
Wenn Sie ihn nicht mehr benutzen wollen,
klappen Sie ihn ganz hoch, und zwar bis über den
Widerstand hinaus.
Schubfach
Es befindet sich unterhalb des Fahrersitzes mit
manueller Sitzverstellung.
Öffnen
)
Heben Sie das Schubfach vorne an und ziehen
Sie es heraus.
Legen Sie keine schweren Gegenstände in di e
Schubfächer.
Vergessen Sie nicht, den Klapptisch
einzuklappen, bevor Sie den Beifahrersitz
flach zum Tisch umklappen.
Legen Sie keine har ten oder schweren
Gegenstände auf dem Klapptisch ab. Sie
könnten bei einer Notbremsung oder einem
Aufprall zu gefährlichen Geschossen werden.

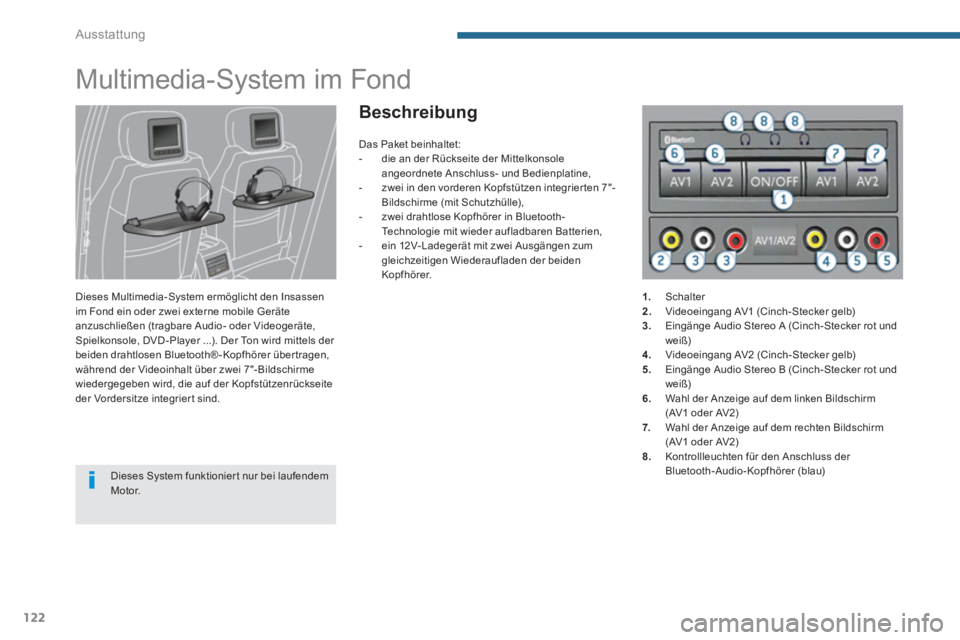

Page 124 of 404
Ausstattung
122
Multimedia-System im Fond
Dieses Multimedia-System ermöglicht den Insassen
im Fond ein oder zwei externe mobile Geräte
anzuschließen (tragbare Audio- oder Videogeräte,
Spielkonsole, DVD -Player ...). Der Ton wird mittels der
beiden drahtlosen Bluetooth®-Kopfhörer übertragen,
während der Videoinhalt über zwei 7"- Bildschirme
wiedergegeben wird, die auf der Kopfstützenrückseite
der Vordersitze integrier t sind.
Beschreibung
Dieses System funktionier t nur bei laufendem
Motor.
Das Paket beinhaltet:
- die an der Rückseite der Mittelkonsole
angeordnete Anschluss- und Bedienplatine,
- zwei in den vorderen Kopfstützen integrier ten 7"-
Bildschirme (mit Schutzhülle),
- zwei drahtlose Kopfhörer in Bluetooth-
Technologie mit wieder aufladbaren Batterien,
- ein 12V- Ladegerät mit zwei Ausgängen zum
gleichzeitigen Wiederaufladen der beiden
Kopfhörer.
1.
Schalter
2.
Videoeingang AV1 (Cinch-Stecker gelb)
3.
Eingänge Audio Stereo A (Cinch-Stecker rot und
weiß)
4.
Videoeingang AV2 (Cinch-Stecker gelb)
5.
Eingänge Audio Stereo B (Cinch-Stecker rot und
weiß)
6.
Wahl der Anzeige auf dem linken Bildschirm
(AV1 oder AV2)
7.
Wahl der Anzeige auf dem rechten Bildschirm
(AV1 oder AV2)
8.
Kontrollleuchten für den Anschluss der
Bluetooth-Audio-Kopfhörer (blau)
Page 125 of 404
6
Ausstattung
123

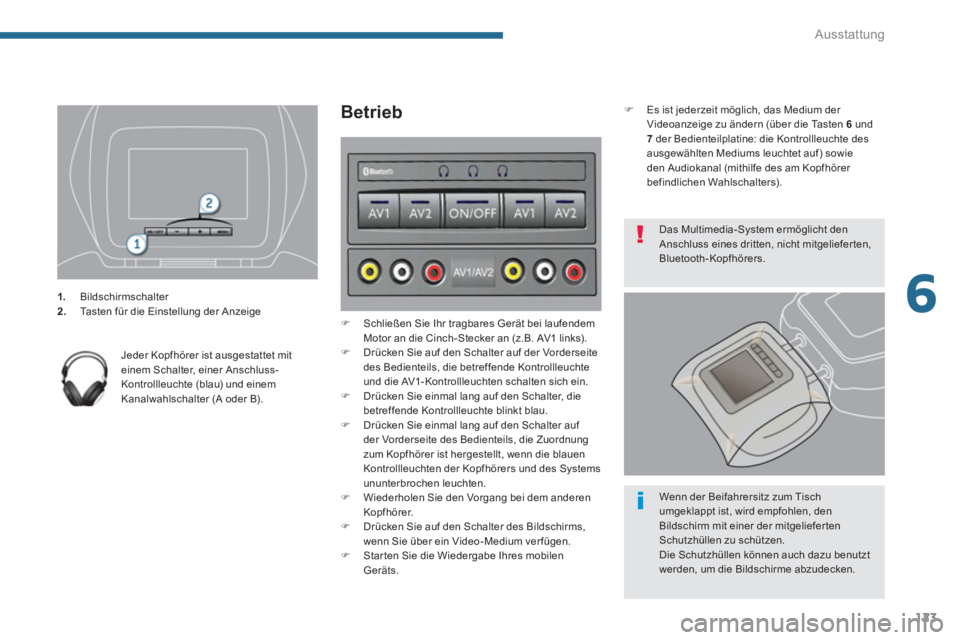

1.
Bildschirmschalter
2.
Tasten für die Einstellung der Anzeige
Jeder Kopfhörer ist ausgestattet mit
einem Schalter, einer Anschluss-
Kontrollleuchte (blau) und einem
Kanalwahlschalter (A oder B).
Betrieb
)
Schließen Sie Ihr tragbares Gerät bei laufendem
Motor an die Cinch-Stecker an (z.B. AV1 links).
)
Drücken Sie auf den Schalter auf der Vorderseite
des Bedienteils, die betreffende Kontrollleuchte
und die AV1-Kontrollleuchten schalten sich ein.
)
Drücken Sie einmal lang auf den Schalter, die
betreffende Kontrollleuchte blinkt blau.
)
Drücken Sie einmal lang auf den Schalter auf
der Vorderseite des Bedienteils, die Zuordnung
zum Kopfhörer ist hergestellt, wenn die blauen
Kontrollleuchten der Kopfhörers und des Systems
ununterbrochen leuchten.
)
Wiederholen Sie den Vorgang bei dem anderen
Kopfhörer.
)
Drücken Sie auf den Schalter des Bildschirms,
wenn Sie über ein Video-Medium ver fügen.
)
Star ten Sie die Wiedergabe Ihres mobilen
Geräts.
)
Es ist jederzeit möglich, das Medium der
Videoanzeige zu ändern (über die Tasten 6
und
7
der Bedienteilplatine: die Kontrollleuchte des
ausgewählten Mediums leuchtet auf) sowie
den Audiokanal (mithilfe des am Kopfhörer
befindlichen Wahlschalters).
Das Multimedia-System ermöglicht den
Anschluss eines dritten, nicht mitgeliefer ten,
Bluetooth-Kopfhörers.
Wenn der Beifahrersitz zum Tisch
umgeklappt ist, wird empfohlen, den
Bildschirm mit einer der mitgeliefer ten
Schutzhüllen zu schützen.
Die Schutzhüllen können auch dazu benutzt
werden, um die Bildschirme abzudecken.

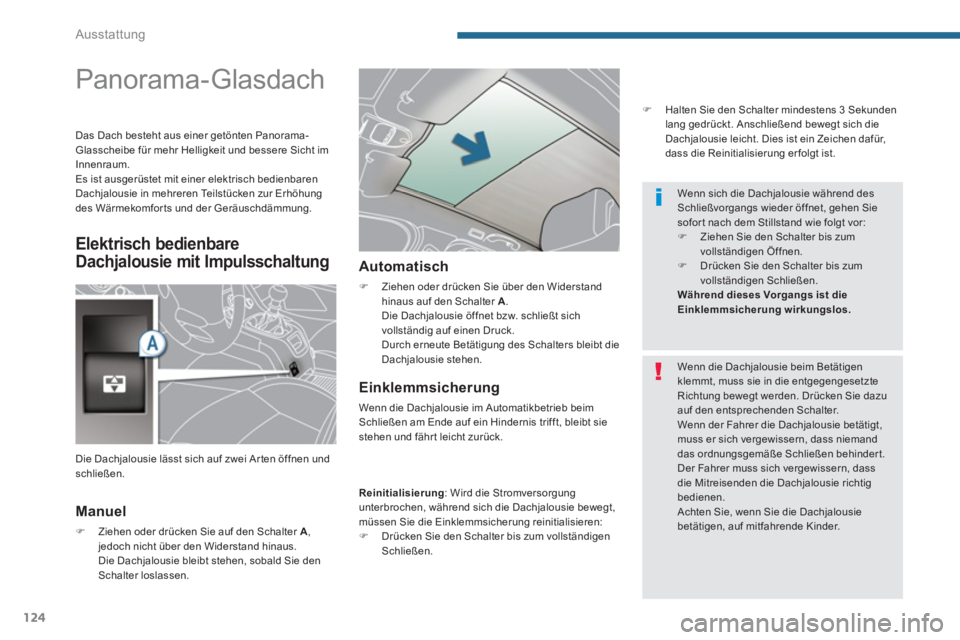

Page 126 of 404
Ausstattung
124
Panorama-Glasdach
Manuel
)
Ziehen oder drücken Sie auf den Schalter A
,
jedoch nicht über den Widerstand hinaus.
Die Dachjalousie bleibt stehen, sobald Sie den
Schalter loslassen.
Automatisch
)
Ziehen oder drücken Sie über den Widerstand
hinaus auf den Schalter A
.
Die Dachjalousie öffnet bzw. schließt sich
vollständig auf einen Druck.
Durch erneute Betätigung des Schalters bleibt die
Dachjalousie stehen.
Einklemmsicherung
Wenn die Dachjalousie im Automatikbetrieb beim
Schließen am Ende auf ein Hindernis trifft, bleibt sie
stehen und fährt leicht zurück.
Die Dachjalousie lässt sich auf zwei Ar ten öffnen und
schließen.
Wenn die Dachjalousie beim Betätigen
klemmt, muss sie in die entgegengesetzte
Richtung bewegt werden. Drücken Sie dazu
auf den entsprechenden Schalter.
Wenn der Fahrer die Dachjalousie betätigt,
muss er sich vergewissern, dass niemand
das ordnungsgemäße Schließen behinder t.
Der Fahrer muss sich vergewissern, dass
die Mitreisenden die Dachjalousie richtig
bedienen.
Achten Sie, wenn Sie die Dachjalousie
betätigen, auf mitfahrende Kinder.
Wenn sich die Dachjalousie während des
Schließvorgangs wieder öffnet, gehen Sie
sofor t nach dem Stillstand wie folgt vor:
)
Ziehen Sie den Schalter bis zum
vollständigen Öffnen.
)
Drücken Sie den Schalter bis zum
vollständigen Schließen.
Während dieses Vorgangs ist die
Einklemmsicherung wirkungslos.
)
Halten Sie den Schalter mindestens 3 Sekunden
lang gedrückt. Anschließend bewegt sich die
Dachjalousie leicht. Dies ist ein Zeichen dafür,
dass die Reinitialisierung er folgt ist.
Reinitialisierung
: Wird die Stromversorgung
unterbrochen, während sich die Dachjalousie bewegt,
müssen Sie die Einklemmsicherung reinitialisieren:
)
Drücken Sie den Schalter bis zum vollständigen
Schließen. Das Dach besteht aus einer getönten Panorama-
Glasscheibe für mehr Helligkeit und bessere Sicht im
Innenraum.
Es ist ausgerüstet mit einer elektrisch bedienbaren
Dachjalousie in mehreren Teilstücken zur Erhöhung
des Wärmekomfor ts und der Geräuschdämmung.
Elektrisch bedienbare
Dachjalousie mit Impulsschaltung
Page 127 of 404
6
Ausstattung
125

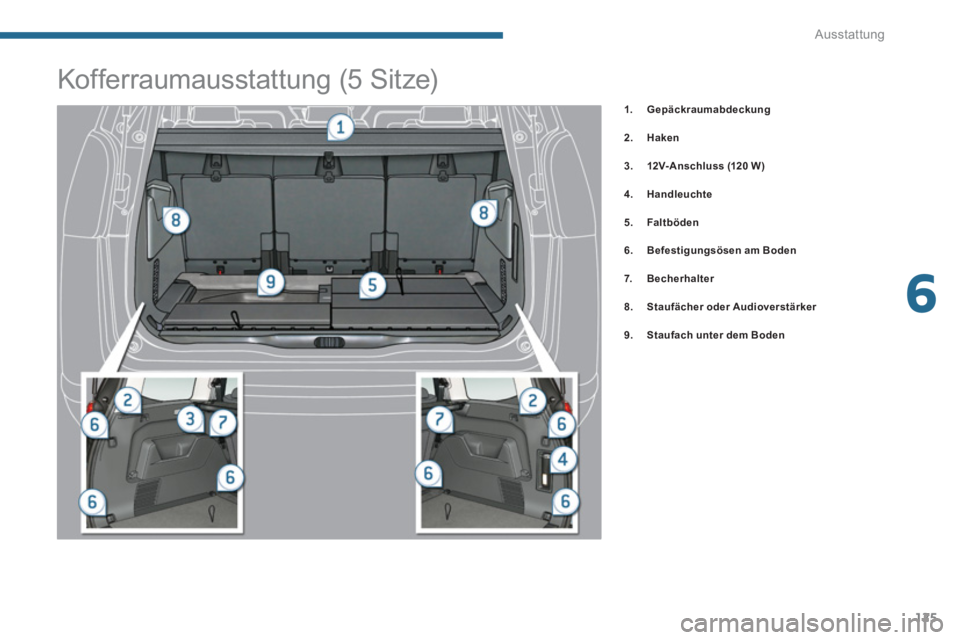

Kofferraumausstattung (5 Sitze)
1.
Gepäckraumabdeckung
2.
Haken
3.
12V-Anschluss
(120 W )
4.
Handleuchte
5.
Faltböden
6.
Befestigungsösen am Boden
7.
Becherhalter
8.
Staufächer oder Audioverstärker
9.
Staufach unter dem Boden
Page 128 of 404
Ausstattung
126
1.
Gepäckraumabdeckung
2.
Haken
3.
12V-Anschluss
(120 W )
4.
Handleuchte
5.
Faltböden
6.
Befestigungsösen am Boden
7.
Becherhalter
8.
Armlehnen
9.
Staufächer
oder Audioverstärker
10.
Gur tschlösser der Sicherheitsgur te
der 3. Reihe

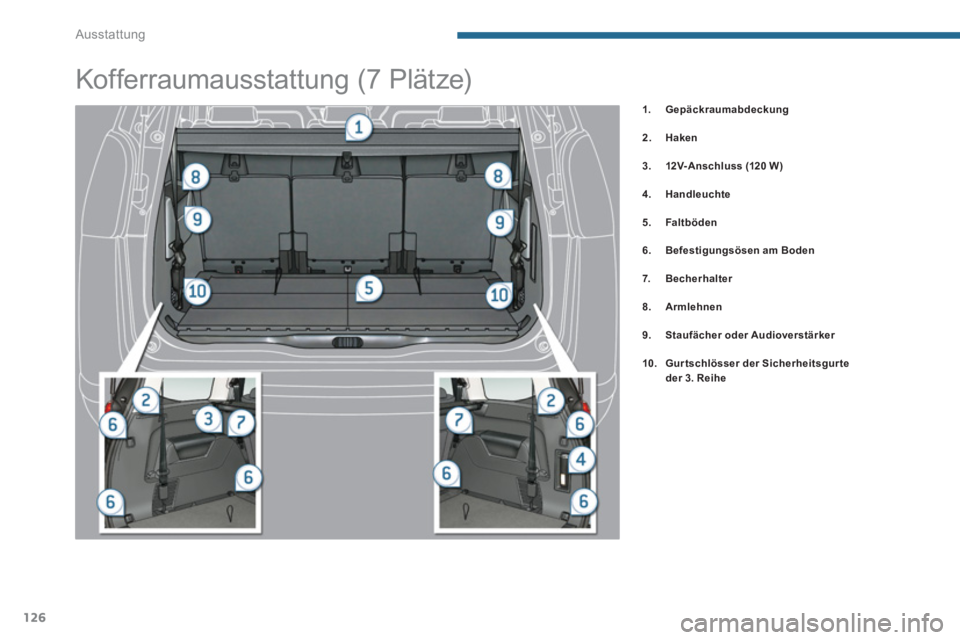

Kofferraumausstattung (7 Plätze)
Page 129 of 404
6
Ausstattung
127

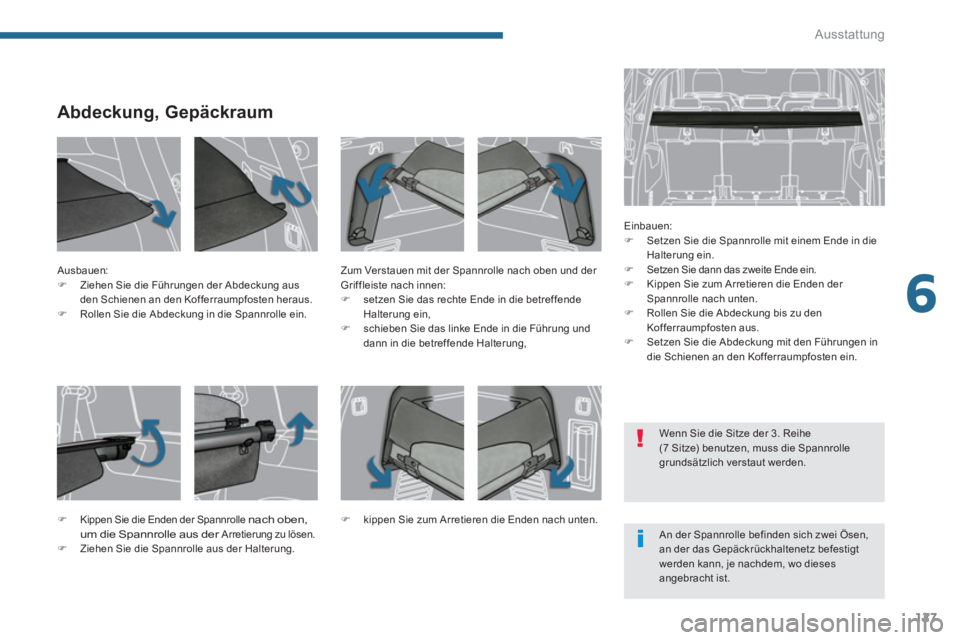

Abdeckung, Gepäckraum
Einbauen:
)
Setzen Sie die Spannrolle mit einem Ende in die
Halterung ein.
)
Setzen Sie dann das zweite Ende ein.
)
Kippen Sie zum Arretieren die Enden der
Spannrolle nach unten.
)
Rollen Sie die Abdeckung bis zu den
Kofferraumpfosten aus.
)
Setzen Sie die Abdeckung mit den Führungen in
die Schienen an den Kofferraumpfosten ein.
Ausbauen:
)
Ziehen Sie die Führungen der Abdeckung aus
den Schienen an den Kofferraumpfosten heraus.
)
Rollen Sie die Abdeckung in die Spannrolle ein.
Zum Verstauen mit der Spannrolle nach oben und der
Griffleiste nach innen:
)
setzen Sie das rechte Ende in die betreffende
Halterung ein,
)
schieben Sie das linke Ende in die Führung und
dann in die betreffende Halterung,
)
Kippen Sie die Enden der Spannrolle
nach oben,
um die Spannrolle aus der Arretierung zu lösen.
)
Ziehen Sie die Spannrolle aus der Halterung.
)
kippen Sie zum Arretieren die Enden nach unten.
An der Spannrolle befinden sich zwei Ösen,
an der das Gepäckrückhaltenetz befestigt
werden kann, je nachdem, wo dieses
angebracht ist. Wenn Sie die Sitze der 3. Reihe
(7 Sitze) benutzen, muss die Spannrolle
grundsätzlich verstaut werden.
Page 130 of 404
Ausstattung
128

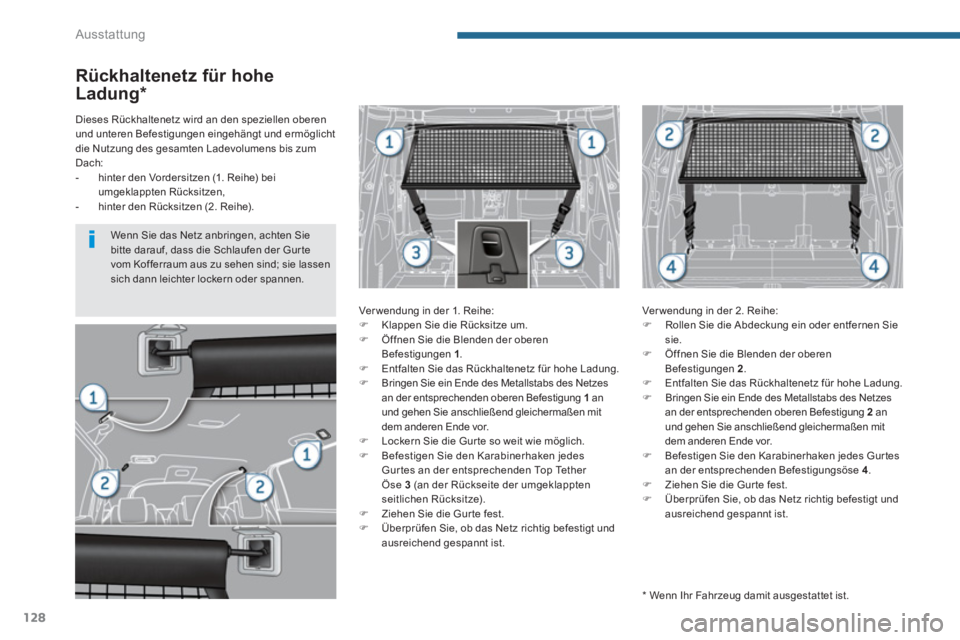

Rückhaltenetz für hohe
Ladung *
Ver wendung in der 1. Reihe:
)
Klappen Sie die Rücksitze um.
)
Öffnen Sie die Blenden der oberen
Befestigungen 1
.
)
Entfalten Sie das Rückhaltenetz für hohe Ladung.
)
Bringen Sie ein Ende des Metallstabs des Netzes
an der entsprechenden oberen Befestigung 1
an
und gehen Sie anschließend gleichermaßen mit
dem anderen Ende vor.
)
Lockern Sie die Gur te so weit wie möglich.
)
Befestigen Sie den Karabinerhaken jedes
Gur tes an der entsprechenden Top Tether
Öse 3
(an der Rückseite der umgeklappten
seitlichen Rücksitze).
)
Ziehen Sie die Gurte fest.
)
Überprüfen Sie, ob das Netz richtig befestigt und
ausreichend gespannt ist.
Ver wendung in der 2. Reihe:
)
Rollen Sie die Abdeckung ein oder entfernen Sie
sie.
)
Öffnen Sie die Blenden der oberen
Befestigungen 2
.
)
Entfalten Sie das Rückhaltenetz für hohe Ladung.
)
Bringen Sie ein Ende des Metallstabs des Netzes
an der entsprechenden oberen Befestigung 2
an
und gehen Sie anschließend gleichermaßen mit
dem anderen Ende vor.
)
Befestigen Sie den Karabinerhaken jedes Gur tes
an der entsprechenden Befestigungsöse 4
.
)
Ziehen Sie die Gurte fest.
)
Überprüfen Sie, ob das Netz richtig befestigt und
ausreichend gespannt ist.
Dieses Rückhaltenetz wird an den speziellen oberen
und unteren Befestigungen eingehängt und ermöglicht
die Nutzung des gesamten Ladevolumens bis zum
Dach:
- hinter den Vordersitzen (1. Reihe) bei
umgeklappten Rücksitzen,
- hinter den Rücksitzen (2. Reihe).
*
Wenn Ihr Fahrzeug damit ausgestattet ist.
Wenn Sie das Netz anbringen, achten Sie
bitte darauf, dass die Schlaufen der Gur te
vom Kofferraum aus zu sehen sind; sie lassen
sich dann leichter lockern oder spannen.
