Page 121 of 404
6
Anordningar i bilen
119

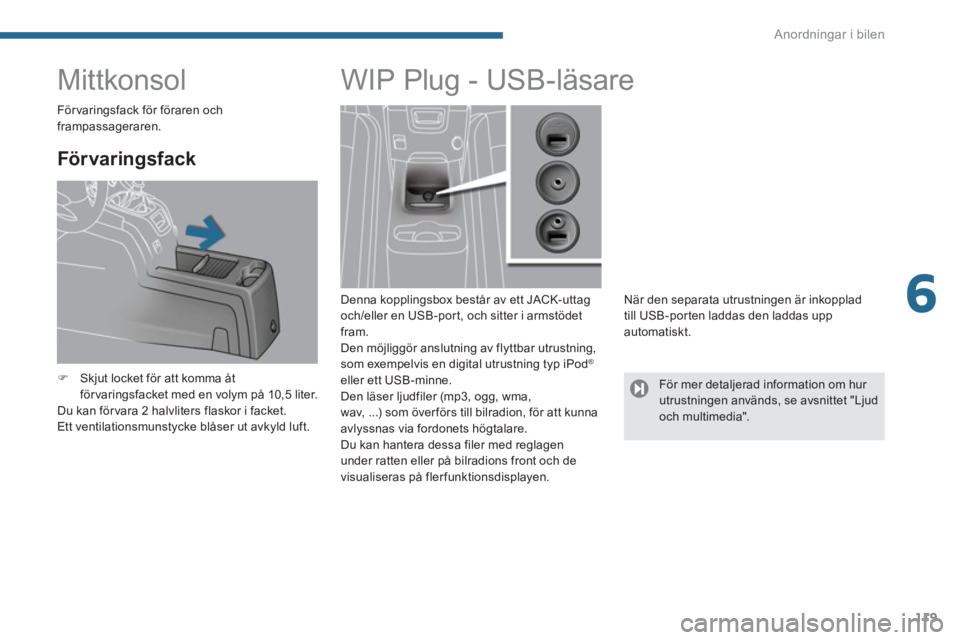

Mittkonsol
För varingsfack
)
Skjut locket för att komma åt
för varingsfacket med en volym på 10,5 liter.
Du kan förvara 2 halvliters flaskor i facket.
Ett ventilationsmunstycke blåser ut avkyld luft.
WIP Plug - USB-läsare
Denna kopplingsbox består av ett JACK-uttag
och/eller en USB-port, och sitter i armstödet
fram.
Den möjliggör anslutning av flyttbar utrustning,
som exempelvis en digital utrustning typ iPod
®
eller ett USB-minne.
Den läser ljudfiler (mp3, ogg, wma,
wav, ...) som över förs till bilradion, för att kunna
avlyssnas via fordonets högtalare.
Du kan hantera dessa filer med reglagen
under ratten eller på bilradions front och de
visualiseras på flerfunktionsdisplayen.
När den separata utrustningen är inkopplad
till USB-porten laddas den laddas upp
automatiskt.
För mer detaljerad information om hur
utrustningen används, se avsnittet "Ljud
och multimedia".
För varingsfack för föraren och
frampassageraren.
Page 122 of 404
Anordningar i bilen
120
Skyddsmattor
Sätta tillbaka mattan
Sätt tillbaka skyddsmattan på förarens sida så här:
)
placera skyddsmattan rätt,
)
tryck fast fästena,
)
kontrollera att skyddsmattan sitter fast.
Fastsättning
Använd alltid de fästen som medföljer i den
bifogade påsen, vid den första monteringen av
skyddsmattan på förarsidan.
De andra skyddsmattorna placeras bara på
golvmattan.
Borttagning
Ta bort skyddsmattan på förarens sida så här:
)
skjut sätet maximalt bakåt,
)
ta loss fästena,
)
ta bort skyddsmattan.
12 volts
tillbehörsuttag
)
Vid anslutning av ett 12 V tillbehör
(max. effekt: 120 watt), ta av locket och
anslut den motsvarande adaptern.
Tänk på att beakta effekten, annars kan
tillbehöret skadas. Avtagbar matta som skyddar bilens golvmatta.
För att undvika att mattan fastnar i
pedalerna:
- använd endast skyddsmattor som
är anpassade till de fästen som
redan finns i bilen. Dessa måste
användas.
- placera aldrig flera skyddsmattor
på varandra.
Användning av skyddsmattor som
inte godkänts av PEUGEOT kan göra
det svårt att komma åt pedalerna och
hindra farthållarens/fartbegränsarens
funktion.
Page 123 of 404
6
Anordningar i bilen
121
Förvaringsutrymmen
under fötterna i baksätet
Beroende på konfigurering är bilen utrustad
med för varingsutrymmen under passagerarnas
fötter, som finns framför de yttre baksätena. De
är tillgängliga via fastsatta luckor försedda med
handtag A
.
Fällbara bord
Dessa finns på baksidan av vardera framsätets
ryggstöd.
)
För bordet helt ned, ända tills det låses
fast i nedre läge.
)
För för varing, höj bordet förbi
motståndspunkten, ända till dess övre läge.
För varingslåda
Den sitter under förarsätet, med manuell
inställning.
Öppning
)
Lyft den främre delen av lådan och dra den
utåt.
Placera inte tunga föremål i lådorna. På passagerarsidan, glöm inte att
fälla ned bordet innan du fäller ned
ryggstödet.
Placera inte hårda eller tunga föremål
på bordet. De kan förvandlas till farliga
projektiler i händelse av nödbromsning
eller krock.
Page 124 of 404
Anordningar i bilen
122
Multimedia i baksätet
Detta multimediasystem ger
baksätespassagerarna möjlighet att ansluta
en eller två externa enheter (ljud- eller
videospelare, spelkonsol, DVD-spelare etc.).
Ljudet skickas trådlöst med Bluetooth
® till
två hörlurar, medan bilden visas på de båda
7-tums videoskärmarna, som är integrerade på
baksidan av framsätenas nackstöd.
Beskrivning
Det här systemet kan bara användas
när motorn är igång.
Paketet omfattar:
- en anslutnings- och reglagepanel baktill på
mittkonsolen,
- två 7-tums videoskärmar integrerade i de
främre nackstöden (med skyddsfodral),
- två trådlösa hörlurar med Bluetooth och
laddningsbart batteri,
- en 12 V-laddare med två utgångar för
att båda hörlurarna ska kunna laddas
samtidigt,
1.
Strömbrytare
2.
Videoingång AV1 (gult RCA-uttag)
3.
Stereo-ljudingångar A (rött och vitt
RCA-uttag)
4.
Videoingång AV2 (gult RCA-uttag)
5.
Stereo-ljudingångar B (rött och vitt
RCA-uttag)
6.
Val av visning på vänster videoskärm
(AV1 eller AV2)
7.
Val av visning på höger videoskärm
(AV1 eller AV2)
8.
Anslutningsindikeringar för Bluetooth-
hörlurarna (blåa)
Page 125 of 404
6
Anordningar i bilen
123

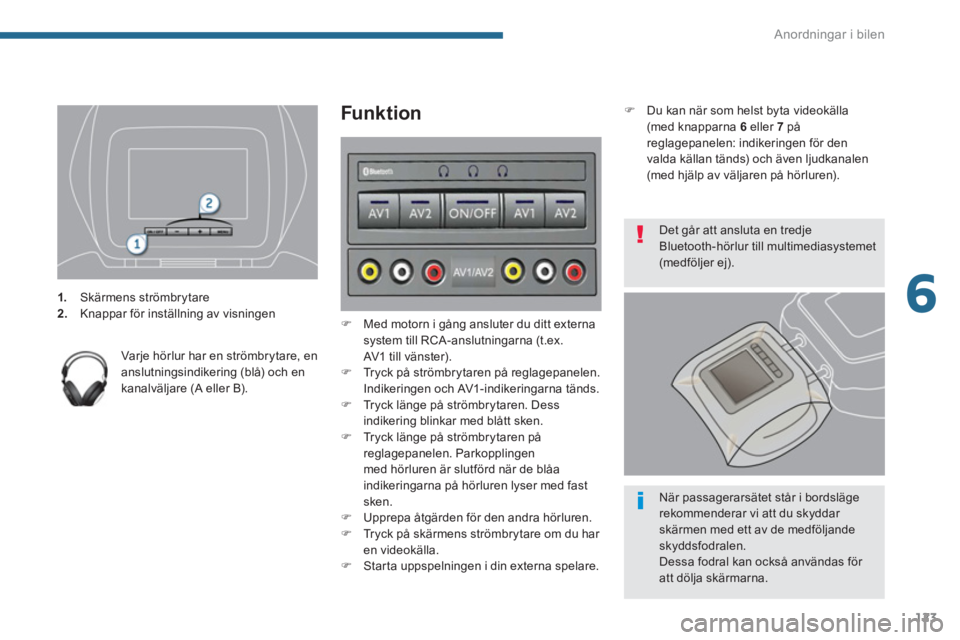

1.
Skärmens strömbrytare
2.
Knappar för inställning av visningen
Varje hörlur har en strömbrytare, en
anslutningsindikering (blå) och en
kanalväljare (A eller B).
Funk tion
)
Med motorn i gång ansluter du ditt externa
system till RCA-anslutningarna (t.ex.
AV1 till vänster).
)
Tryck på strömbrytaren på reglagepanelen.
Indikeringen och AV1-indikeringarna tänds.
)
Tryck länge på strömbrytaren. Dess
indikering blinkar med blått sken.
)
Tryck länge på strömbrytaren på
reglagepanelen. Parkopplingen
med hörluren är slutförd när de blåa
indikeringarna på hörluren lyser med fast
sken.
)
Upprepa åtgärden för den andra hörluren.
)
Tryck på skärmens strömbrytare om du har
en videokälla.
)
Starta uppspelningen i din externa spelare.
)
Du kan när som helst byta videokälla
(med knapparna 6
eller 7
på
reglagepanelen: indikeringen för den
valda källan tänds) och även ljudkanalen
(med hjälp av väljaren på hörluren).
Det går att ansluta en tredje
Bluetooth-hörlur till multimediasystemet
(medföljer ej).
När passagerarsätet står i bordsläge
rekommenderar vi att du skyddar
skärmen med ett av de medföljande
skyddsfodralen.
Dessa fodral kan också användas för
att dölja skärmarna.
Page 126 of 404
Anordningar i bilen
124

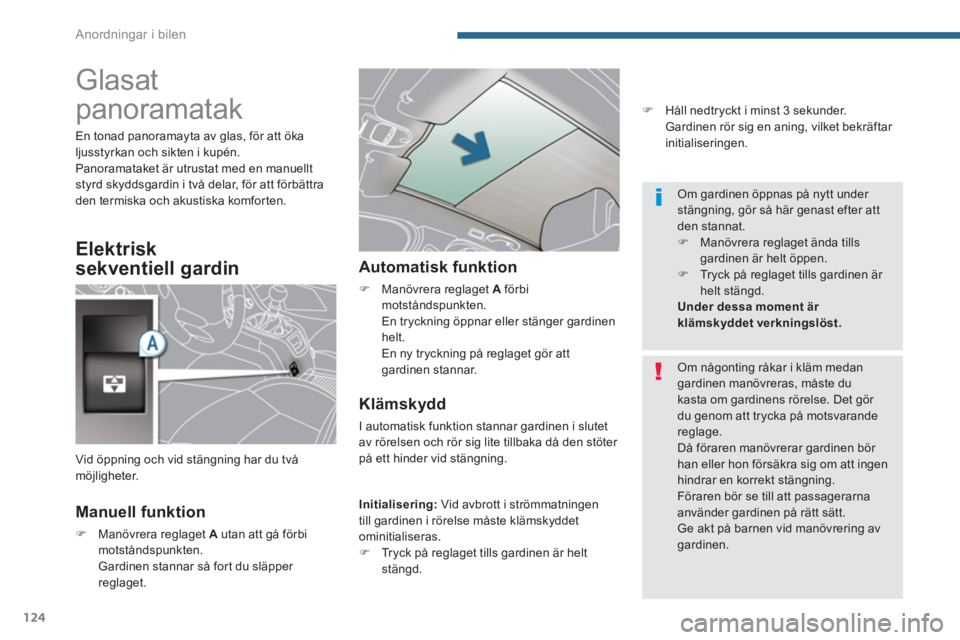

Glasat
panoramatak
Manuell funktion
)
Manövrera reglaget A
utan att gå förbi
motståndspunkten.
Gardinen stannar så fort du släpper
reglaget.
Automatisk funktion
)
Manövrera reglaget A
förbi
motståndspunkten.
En tryckning öppnar eller stänger gardinen
helt.
En ny tryckning på reglaget gör att
gardinen stannar.
Klämskydd
I automatisk funktion stannar gardinen i slutet
av rörelsen och rör sig lite tillbaka då den stöter
på ett hinder vid stängning.
Vid öppning och vid stängning har du två
möjligheter.
Om någonting råkar i kläm medan
gardinen manövreras, måste du
kasta om gardinens rörelse. Det gör
du genom att trycka på motsvarande
reglage.
Då föraren manövrerar gardinen bör
han eller hon försäkra sig om att ingen
hindrar en korrekt stängning.
Föraren bör se till att passagerarna
använder gardinen på rätt sätt.
Ge akt på barnen vid manövrering av
gardinen.
Om gardinen öppnas på nytt under
stängning, gör så här genast efter att
den stannat.
)
Manövrera reglaget ända tills
gardinen är helt öppen.
)
Tryck på reglaget tills gardinen är
helt stängd.
Under dessa moment är
klämskyddet verkningslöst.
)
Håll nedtryckt i minst 3 sekunder.
Gardinen rör sig en aning, vilket bekräftar
initialiseringen.
Initialisering:
Vid avbrott i strömmatningen
till gardinen i rörelse måste klämskyddet
ominitialiseras.
)
Tryck på reglaget tills gardinen är helt
stängd.
En tonad panoramayta av glas, för att öka
ljusstyrkan och sikten i kupén.
Panoramataket är utrustat med en manuellt
styrd skyddsgardin i två delar, för att förbättra
den termiska och akustiska komforten.
Elektrisk
sekventiell gardin
Page 127 of 404
6
Anordningar i bilen
125

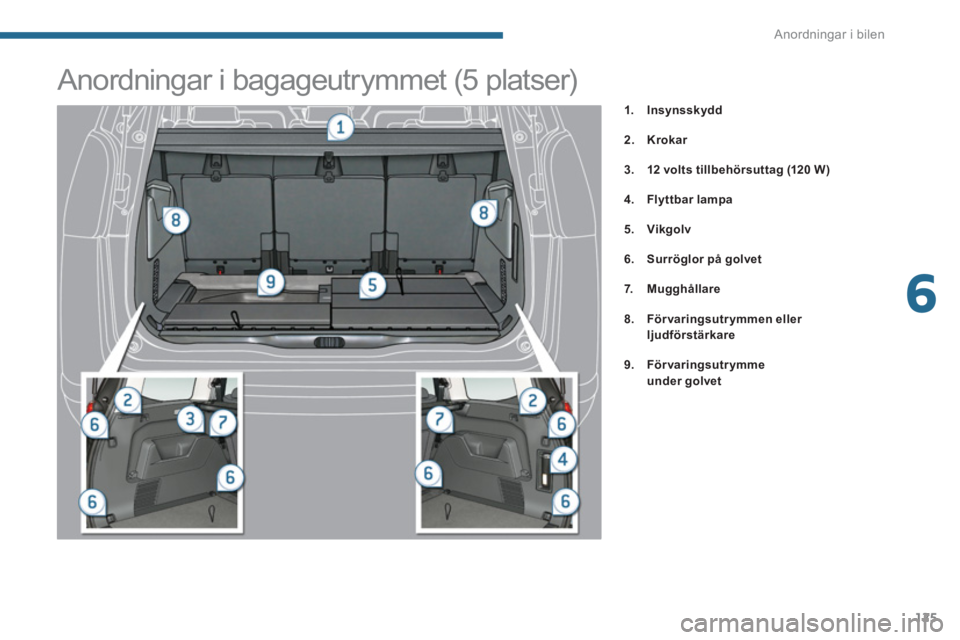

Anordningar i bagageutrymmet (5 platser)
1.
Insynsskydd
2.
Krokar
3.
12 volts tillbehörsuttag
(120 W )
4.
Flyttbar lampa
5.
Vikgolv
6.
Surröglor på golvet
7.
Mugghållare
8.
För varingsutr ymmen eller
ljudförstärkare
9.
För varingsutr ymme
under golvet
Page 128 of 404
Anordningar i bilen
126
1.
Insynsskydd
2.
Krokar
3.
12 volts tillbehörsuttag
(120 W )
4.
Flyttbar lampa
5.
Vikgolv
6.
Surröglor på golvet
7.
Mugghållare
8.
Armstöd
9.
För varingsutr ymmen eller
ljudförstärkare
10.
Bälteslås i 3:e raden

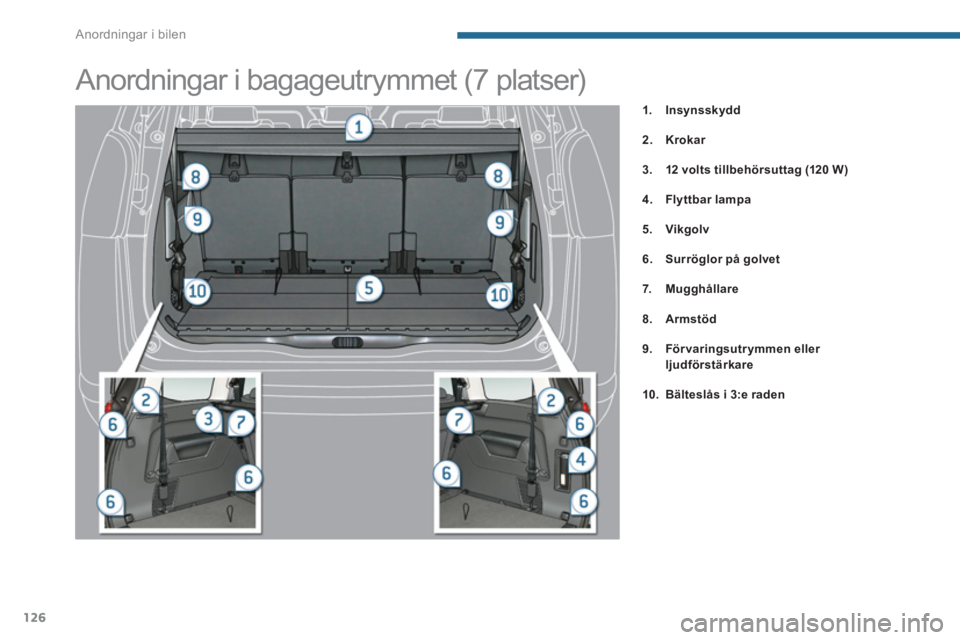

Anordningar i bagageutrymmet (7 platser)
Page 129 of 404
6
Anordningar i bilen
127
Bagageskydd, insynsskydd
Sätt den på plats så här:
)
placera insynsskyddet i dess fäste,
)
för in den andra änden i dess fäste,
)
vrid spolens ändar nedåt för att spärra fast
den,
)
rulla ut suffletten ända till bagageluckans
stolpar,
)
för in insynsskydets styrningar i skenorna i
bagageutrymmets stolpar.
Ta bort den så här:
)
lossa insynsskyddets styrningar ur skenorna
i bagageutrymmets stolpar,
)
se till att insynsskyddet rullas in helt,
För vara skyddet med spolen uppåt och fliken
vänd mot bilens insida.
)
placera den högra änden i dess fäste,
)
för in den vänstra änden i styrningen och
sedan i dess fäste,
)
vrid spolens ändar uppåt, för att lossa den,
)
dra ut spolen ur dess fäste.
)
blockera enheten genom att vrida ändarna
nedåt.
Spolen har två öglor för fastsättning
av bagagenätet, beroende på dess
placering. Om du använder säten i 3
:e
raden (7 platser), måste insynsskyddet
absolut för varas i det avsedda
utrymmet.
Page 130 of 404
Anordningar i bilen
128
Lastnät för hög last *
I 1:a raden:
)
Fäll ned de bakre stolarna.
)
Öppna skydden över de övre fästena 1
.
)
Rulla ut lastnätet för hög last.
)
Sätt den ena änden av lastnätets
metallstång i motsvarande övre fäste 1
och
gör likadant med den andra änden.
)
Lossa remmarna helt.
)
Fäst haken på vardera remmen vid
motsvarande Top Tether-ögla 3
, som
sitter på baksidan av de nedfällda yttre
baksätena.
)
Spänn åt remmarna.
)
Kontrollera att lastnätet är stadigt fäst och
väl åtspänt.
I 2:a raden:
)
Rulla ihop eller ta bort bagageskyddet.
)
Öppna skydden till de övre fästena 2
.
)
Rulla ut lastnätet för hög last.
)
Sätt den ena änden av lastnätets
metallstång i motsvarande övre fäste 2
och
gör likadant med andra änden.
)
Fäst karbinhaken på vardera remmen i
motsvarande surrögla 4
.
)
Spänn åt remmarna.
)
Kontrollera att lastnätet är stadigt fäst och
väl åtspänt.
Fäster man nätet vid de särskilda övre och
nedre fästena går det att använda hela
lastvolymen ända upp till taket:
- bakom de främre stolarna (1
:a raden) då de
bakre stolarna är nedfällda
- bakom de bakre stolarna (2
:a raden),
*
Om din bil är utrustad med det.
Kontrollera att bältesspännena syns
från bagagerummet när du fäster nätet.
Det underlättar när du ska lossa eller
spänna åt bältena.
