INSTRUKTIONSBOK
Page 2 of 404
Detta är din egen sida där du kan få råd och användbar
information om underhållet av din bil.
Instruktionsboken på Internet
Du kan hitta din instruktionsbok på Peugeots hemsida under
rubriken "Personligt konto".
Genom att läsa instruktionsboken på Internet kan du även ta
del av den senaste tillgängliga informationen, som enkelt kan
hittas på de sidor som är märkta med den här symbolen:
Om rubriken "Personligt konto" inte finns på Peugeots webbplats i
ditt land kan du läsa din instruktionsbok på följande webbplats:
http://public.servicebox.peugeot.com länken "Bilhandlingar" (Documentation de bord) från startsidan (ingen
registrering krävs),
språk,
bilmodell och karossform,
tidsperioden då din instruktionsbok trycktes, vilket motsvarar datumet då
bilen togs i trafik första gången.
Vi ber att få fästa din uppmärksamhet på följande punkt:
Montering av en utrustning eller ett elektriskt tillbehör som inte
godkänts av PEUGEOT kan leda till funktionsavbrott i bilens
elektroniska system. Var vänlig och ta hänsyn till detta. Vi
rekommenderar att notera denna speciella detalj och ta kontakt
med en PEUGEOT-representant som kan presentera hela serien
av godkända anordningar och tillbehör.
Välj:
Nu öppnas din instruktionsbok online, tillsammans med de senast
tillgängliga uppgifterna, som är markerade med symbolen:
Page 3 of 404

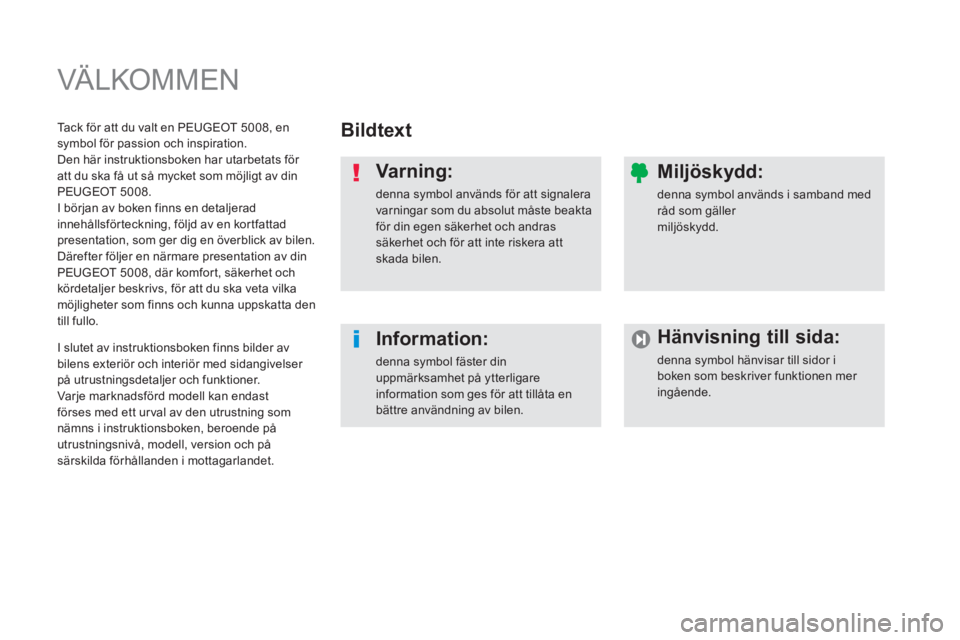

VÄ LKO M M EN
Bildtext
Varning:
denna symbol används för att signalera
varningar som du absolut måste beakta
för din egen säkerhet och andras
säkerhet och för att inte riskera att
skada bilen.
Information:
denna symbol fäster din
uppmärksamhet på ytterligare
information som ges för att tillåta en
bättre användning av bilen.
Miljöskydd:
denna symbol används i samband med
råd som gäller
miljöskydd.
Hänvisning till sida:
denna symbol hänvisar till sidor i
boken som beskriver funktionen mer
ingående. Tack för att du valt en PEUGEOT 5008, en
symbol för passion och inspiration.
Den här instruktionsboken har utarbetats för
att du ska få ut så mycket som möjligt av din
PEUGEOT 5008.
I början av boken finns en detaljerad
innehållsförteckning, följd av en kortfattad
presentation, som ger dig en överblick av bilen.
Därefter följer en närmare presentation av din
PEUGEOT 5008, där komfort, säkerhet och
kördetaljer beskrivs, för att du ska veta vilka
möjligheter som finns och kunna uppskatta den
till fullo.
I slutet av instruktionsboken finns bilder av
bilens exteriör och interiör med sidangivelser
på utrustningsdetaljer och funktioner.
Varje marknadsförd modell kan endast
förses med ett urval av den utrustning som
nämns i instruktionsboken, beroende på
utrustningsnivå, modell, version och på
särskilda förhållanden i mottagarlandet.
Page 4 of 404
.
.

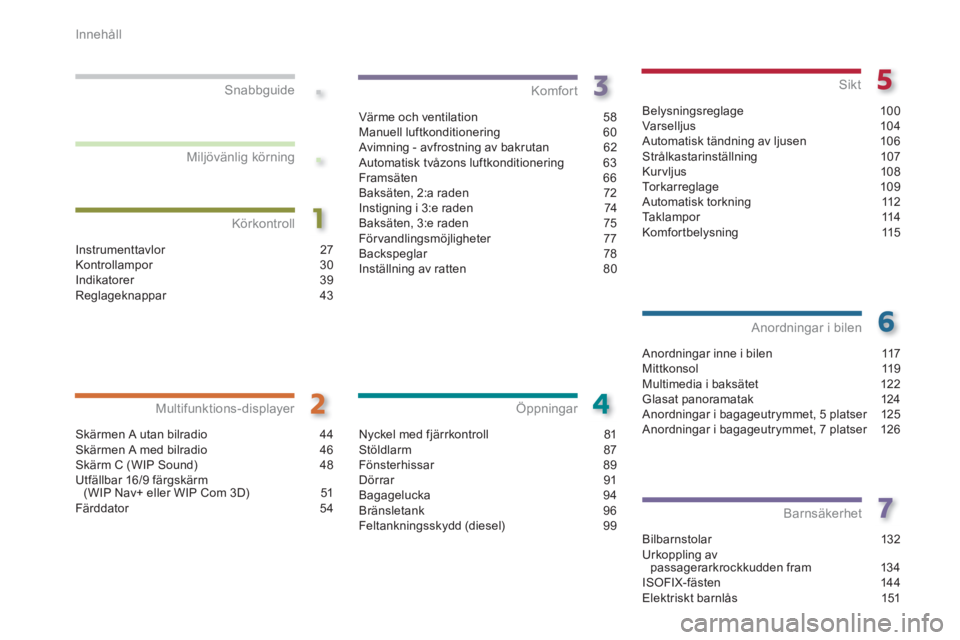

Innehåll
Anordningar inne i bilen 117
Mittkonsol 119
Multimedia i baksätet 122
Glasat panoramatak 124
Anordningar i bagageutrymmet, 5 platser 125
Anordningar i bagageutrymmet, 7 platser 126
Anordningar i bilen
Bilbarnstolar 132
Urkoppling av
passagerarkrockkudden fram 134
ISOFIX-fästen 144
Elektriskt barnlås 151
Barnsäkerhet
Instrumenttavlor 27
Kontrollampor 30
Indikatorer 39
Reglageknappar 43
Körkontroll Snabbguide
Skärmen A utan bilradio 44
Skärmen A med bilradio 46
Skärm C (WIP Sound) 48
Utfällbar 16/9 färgskärm
(WIP Nav+ eller WIP Com 3D) 51
Färddator 5 4
Multifunktions-displayer
Värme och ventilation 58
Manuell luftkonditionering 60
Avimning - avfrostning av bakrutan 62
Automatisk tvåzons luftkonditionering 63
Framsäten 6 6
Baksäten, 2:a raden 72
Instigning i 3:e raden 74
Baksäten, 3:e raden 75
Förvandlingsmöjligheter 77
Backspeglar 78
Inställning av ratten 80
Komfor t
Nyckel med fjärrkontroll 81
Stöldlarm 87
Fönsterhissar 89
Dörrar 91
Bagagelucka 94
Bränsletank 96
Feltankningsskydd (diesel) 99
Öppningar
Belysningsreglage 100
Var selljus 10 4
Automatisk tändning av ljusen 106
Strålkastarinställning 107
Kurvljus 108
Torkarreglage 109
Automatisk torkning 112
Taklampor 114
Komfor tbelysning 115
Sikt
Miljövänlig körning
Page 5 of 404
.
.

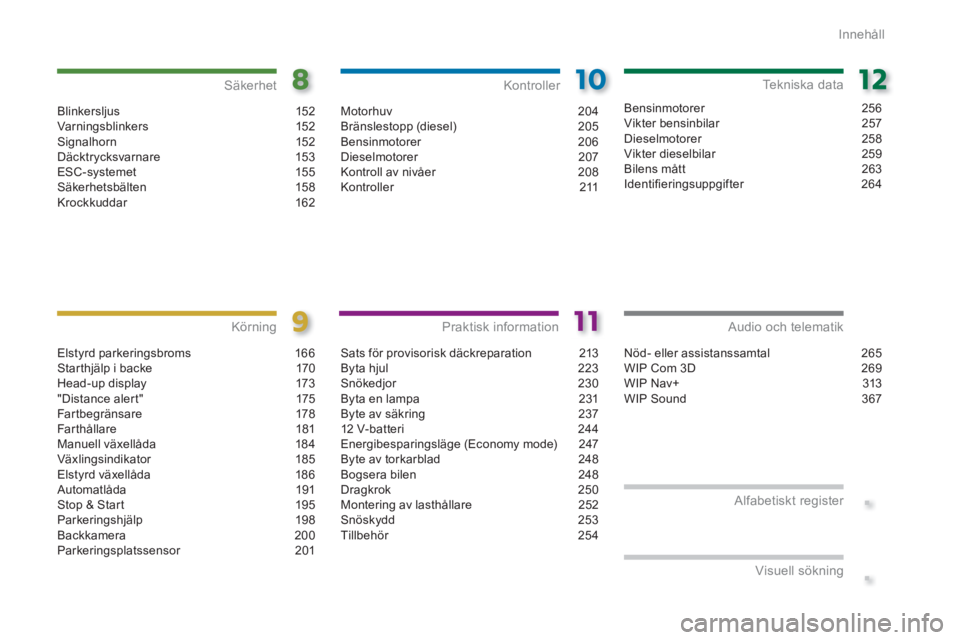

Innehåll
Blinkersljus 152
Varningsblinkers 152
Signalhorn 152
Däcktrycksvarnare 153
ESC-systemet 155
Säkerhetsbälten 158
Krockkuddar 162
Säkerhet
Elstyrd parkeringsbroms 166
Starthjälp i backe 170
Head-up display 173
"Distance alert" 175
Fartbegränsare 178
Farthållare 181
Manuell växellåda 184
Växlingsindikator 185
Elstyrd växellåda 186
Automatlåda 191
Stop & Start 195
Parkeringshjälp 198
Backkamera 200
Parkeringsplatssensor 201
Körning
Nöd- eller assistanssamtal 265
WIP Com 3D 269
WIP Nav+ 313
WIP Sound 367
Audio och telematik
Visuell sökning Alfabetiskt register
Motorhuv 204
Bränslestopp (diesel) 205
Bensinmotorer 206
Dieselmotorer 207
Kontroll av nivåer 208
Kontroller 211
Kontroller
Sats för provisorisk däckreparation 213
Byta hjul 223
Snökedjor 230
Byta en lampa 231
Byte av säkring 237
12 V-batteri 244
Energibesparingsläge (Economy mode) 247
Byte av torkarblad 248
Bogsera bilen 248
Dragkrok 250
Montering av lasthållare 252
Snöskydd 253
Tillbehör 254
Praktisk information
Bensinmotorer 256
Vikter bensinbilar 257
Dieselmotorer 258
Vikter dieselbilar 259
Bilens mått 263
Identifi eringsuppgifter 264
Te k n i s k a d a t a
Page 6 of 404
1
Körkontroll
27

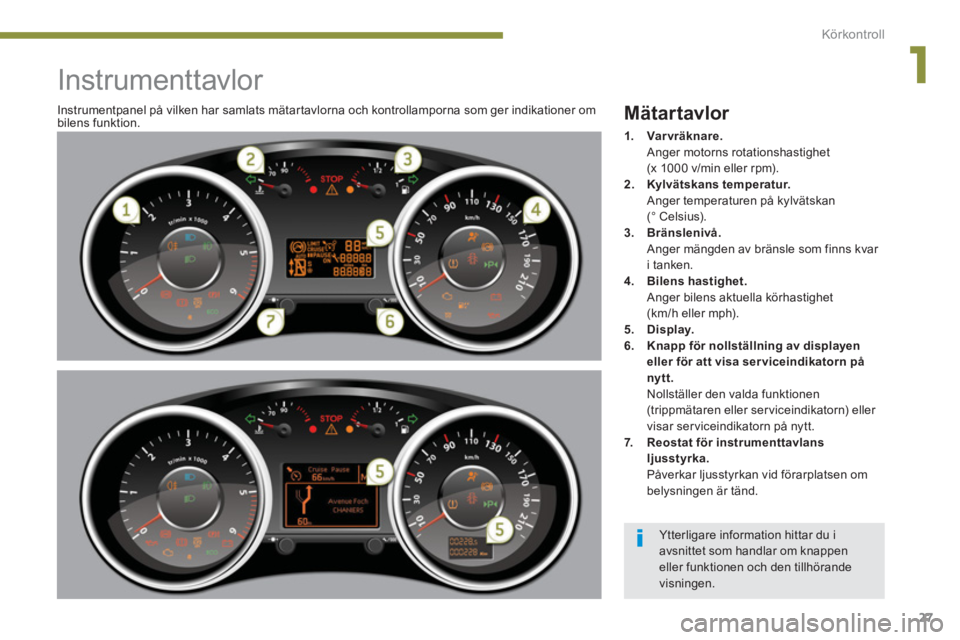

Instrumenttavlor
Instrumentpanel på vilken har samlats mätartavlorna och kontrollamporna som ger indikationer om
bilens funktion.
Mätartavlor
1.
Var vräknare.
Anger motorns rotationshastighet
(x 1000 v/min eller rpm).
2.
Kylvätskans temperatur.
Anger temperaturen på kylvätskan
(° Celsius).
3.
Bränslenivå.
Anger mängden av bränsle som finns kvar
i tanken.
4.
Bilens hastighet.
Anger bilens aktuella körhastighet
(km/h eller mph).
5.
Display.
6.
Knapp för nollställning av displayen
eller för att visa ser viceindikatorn på
nytt.
Nollställer den valda funktionen
(trippmätaren eller serviceindikatorn) eller
visar ser viceindikatorn på nytt.
7.
Reostat för instrumenttavlans
ljusstyrka.
Påverkar ljusstyrkan vid förarplatsen om
belysningen är tänd.
Ytterligare information hittar du i
avsnittet som handlar om knappen
eller funktionen och den tillhörande
visningen.
Page 7 of 404
Körkontroll
28
Displayer
Instrumenttavlans väljare
Dessa knappar ger möjlighet att:
- Konfigurera bilens utrustning och
parametrarna för displayen (språk,
enheter...) med bilen stillastående
,
- Bläddra fram aktiva funktioner (färddator,
navigering...) med bilen körande
.
Manöverknappar
Du finner fyra knappar för manövrering av
displayen på instrumenttavlan:
1.
Visa huvudmenyn, bekräfta valet.
2.
För flytta sig uppåt i menyn.
3.
För flytta sig nedåt i menyn.
4.
Gå tillbaka till föregående skärm, gå ut ur
menyn.
A.
Fartbegränsare
eller
farthållare.
(km/h eller mph)
B.
Tr i p p m ä t a r e .
(km eller miles)
C.
Serviceindikator
(km eller miles) eller
Indikering av motoroljenivån
(beroende
på version)
eller
Vägmätare
(km eller miles)
D.
Indikator för byte av växelläge
Den elstyrda eller automatiska
växellådans växellägen
E.
Varningsmeddelanden och
meddelanden om funktionernas status,
färddatorn, navigation med GPS.
Page 8 of 404
1
Körkontroll
29

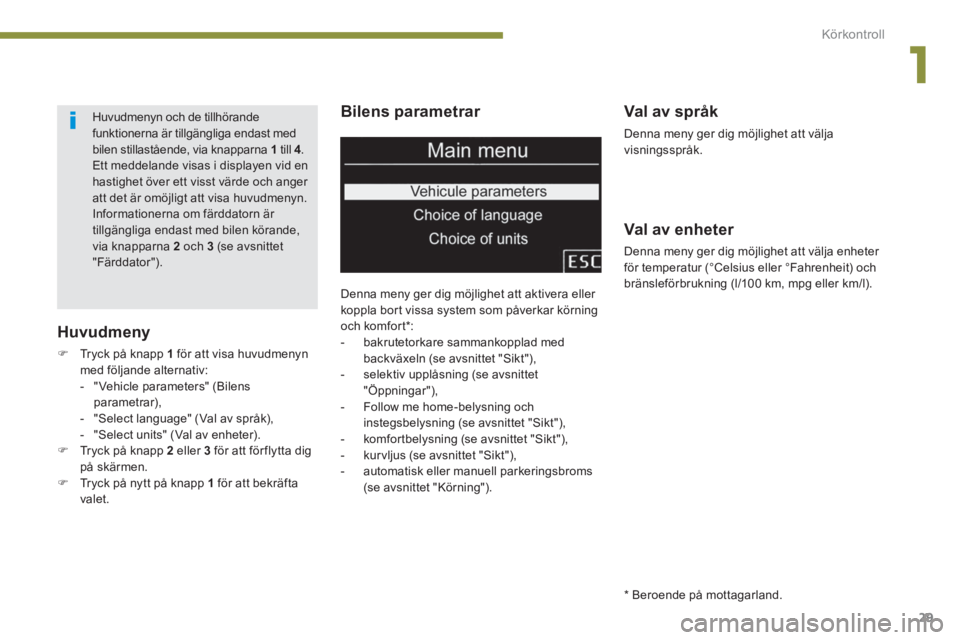

Bilens parametrar
Denna meny ger dig möjlighet att aktivera eller
koppla bort vissa system som påverkar körning
och komfort * :
- bakrutetorkare sammankopplad med
backväxeln (se avsnittet "Sikt"),
- selektiv upplåsning (se avsnittet
"Öppningar"),
- Follow me home-belysning och
instegsbelysning (se avsnittet "Sikt"),
- komfor tbelysning (se avsnittet "Sikt"),
- kur vljus (se avsnittet "Sikt"),
- automatisk eller manuell parkeringsbroms
(se avsnittet "Körning").
Val av enheter
Denna meny ger dig möjlighet att välja enheter
för temperatur (°Celsius eller °Fahrenheit) och
bränsleförbrukning (l/100 km, mpg eller km/l).
Val av språk
Denna meny ger dig möjlighet att välja
visningsspråk.
Huvudmeny
)
Tryck på knapp 1
för att visa huvudmenyn
med följande alternativ:
- " Vehicle parameters" (Bilens
parametrar),
- "Select language" (Val av språk),
- "Select units" (Val av enheter).
)
Tryck på knapp 2
eller 3
för att för flytta dig
på skärmen.
)
Tryck på nytt på knapp 1
för att bekräfta
valet.
Huvudmenyn och de tillhörande
funktionerna är tillgängliga endast med
bilen stillastående, via knapparna 1
till 4
.
Ett meddelande visas i displayen vid en
hastighet över ett visst värde och anger
att det är omöjligt att visa huvudmenyn.
Informationerna om färddatorn är
tillgängliga endast med bilen körande,
via knapparna 2
och 3
(se avsnittet
"Färddator").
*
Beroende på mottagarland.
Page 9 of 404
Körkontroll
30

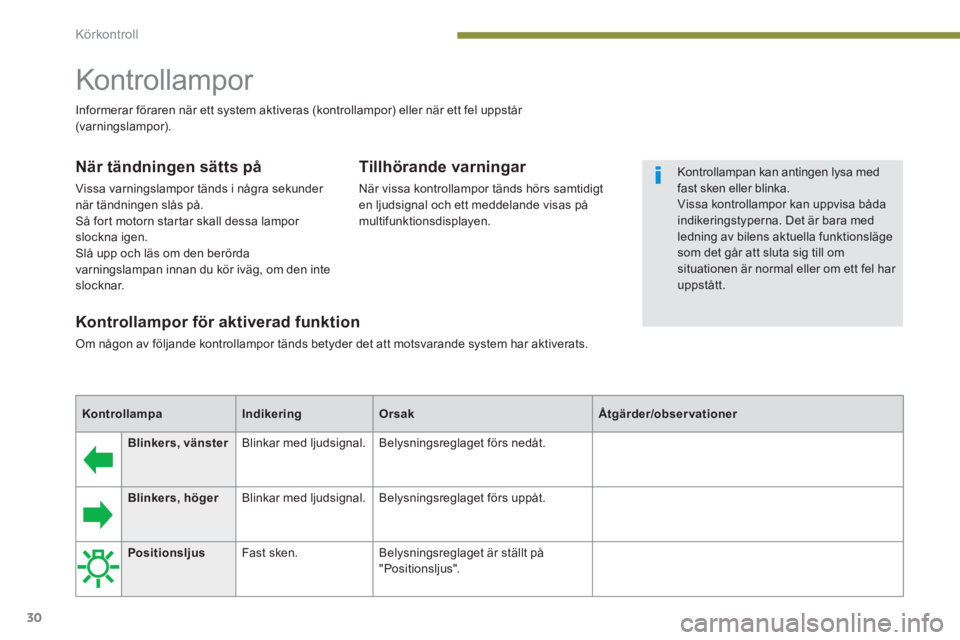

Blinkers, vänster
Blinkar med ljudsignal. Belysningsreglaget förs nedåt.
Blinkers, höger
Blinkar med ljudsignal. Belysningsreglaget förs uppåt.
Kontrollampor för aktiverad funktion
Om någon av följande kontrollampor tänds betyder det att motsvarande system har aktiverats.
Kontrollampa
Indikering
Orsak
Åtgärder/observationer
Positionsljus
Fast sken. Belysningsreglaget är ställt på
"Positionsljus".
Kontrollampor
När tändningen sätts på
Vissa varningslampor tänds i några sekunder
när tändningen slås på.
Så fort motorn startar skall dessa lampor
slockna igen.
Slå upp och läs om den berörda
varningslampan innan du kör iväg, om den inte
slocknar.
Tillhörande varningar
När vissa kontrollampor tänds hörs samtidigt
en ljudsignal och ett meddelande visas på
multifunktionsdisplayen.
Informerar föraren när ett system aktiveras (kontrollampor) eller när ett fel uppstår
(varningslampor).
Kontrollampan kan antingen lysa med
fast sken eller blinka.
Vissa kontrollampor kan uppvisa båda
indikeringstyperna. Det är bara med
ledning av bilens aktuella funktionsläge
som det går att sluta sig till om
situationen är normal eller om ett fel har
uppstått.
Page 10 of 404
1
Körkontroll
31

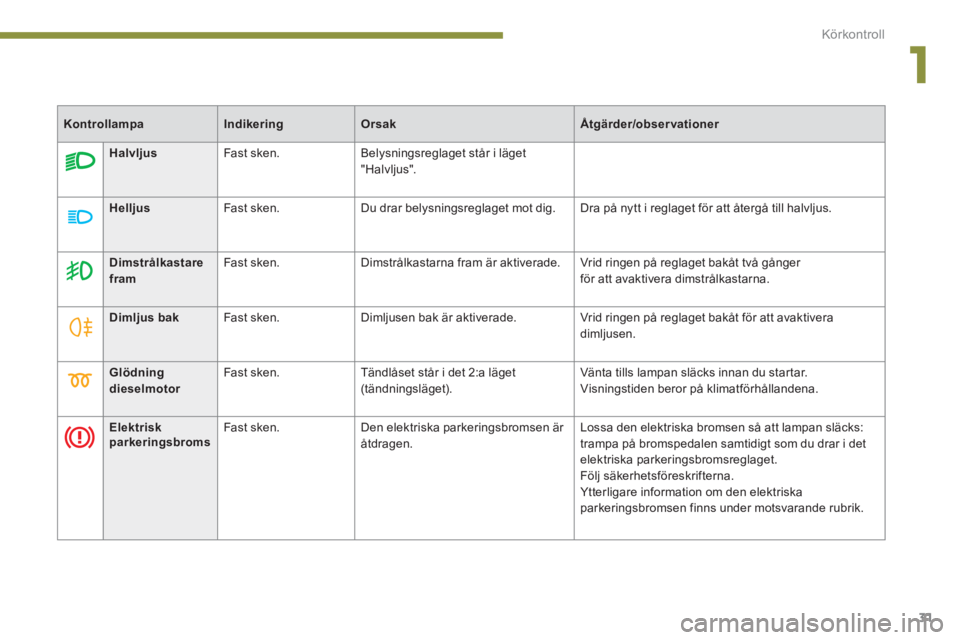

Glödning
dieselmotor
Fast sken. Tändlåset står i det 2:a läget
(tändningsläget). Vänta tills lampan släcks innan du startar.
Visningstiden beror på klimatförhållandena.
Halvljus
Fast sken. Belysningsreglaget står i läget
"Halvljus".
Helljus
Fast sken. Du drar belysningsreglaget mot dig. Dra på nytt i reglaget för att återgå till halvljus.
Dimstrålkastare
fram
Fast sken. Dimstrålkastarna fram är aktiverade. Vrid ringen på reglaget bakåt två gånger
för att avaktivera dimstrålkastarna.
Dimljus bak
Fast sken. Dimljusen bak är aktiverade. Vrid ringen på reglaget bakåt för att avaktivera
dimljusen.
Elektrisk
parkeringsbroms
Fast sken. Den elektriska parkeringsbromsen är
åtdragen. Lossa den elektriska bromsen så att lampan släcks:
trampa på bromspedalen samtidigt som du drar i det
elektriska parkeringsbromsreglaget.
Följ säkerhetsföreskrifterna.
Ytterligare information om den elektriska
parkeringsbromsen finns under motsvarande rubrik.
Kontrollampa
Indikering
Orsak
Åtgärder/observationer
