PEUGEOT 5008 2014 Návod na použitie (in Slovakian)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 5008, Model: PEUGEOT 5008 2014Pages: 404, veľkosť PDF: 43.92 MB
Page 141 of 404
7
Bezpečnosť detí
139

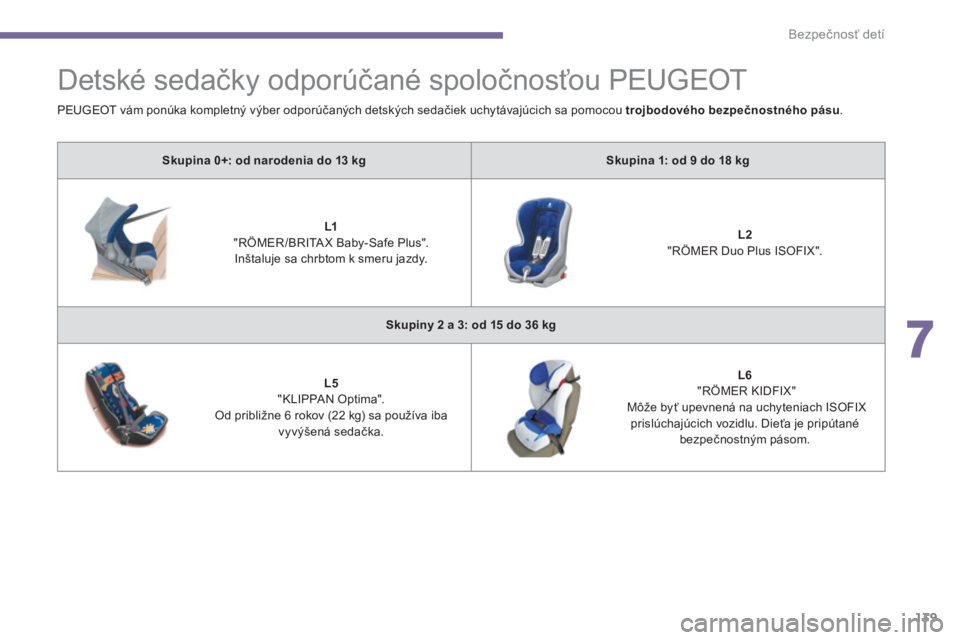

Detské sedačky odporúčané spoločnosťou PEUGEOT
Skupina 0+: od narodenia do 13 kg
Skupina 1: od 9 do 18 kg
L1
"RÖMER /BRITA X Baby-Safe Plus".
Inštaluje sa chrbtom k smeru jazdy.
L2
"RÖMER Duo Plus ISOFIX".
Skupiny 2 a 3: od 15 do 36 kg
L5
"KLIPPAN Optima".
Od približne 6 rokov (22 kg) sa používa iba
vyvýšená sedačka.
L6
"RÖMER KIDFIX"
Môže byť upevnená na uchyteniach ISOFIX
prislúchajúcich vozidlu. Dieťa je pripútané
bezpečnostným pásom. PEUGEOT vám ponúka kompletný výber odporúčaných detských sedačiek uchytávajúcich sa pomocou trojbodového bezpečnostného pásu
.
Page 142 of 404
Bezpečnosť detí
140

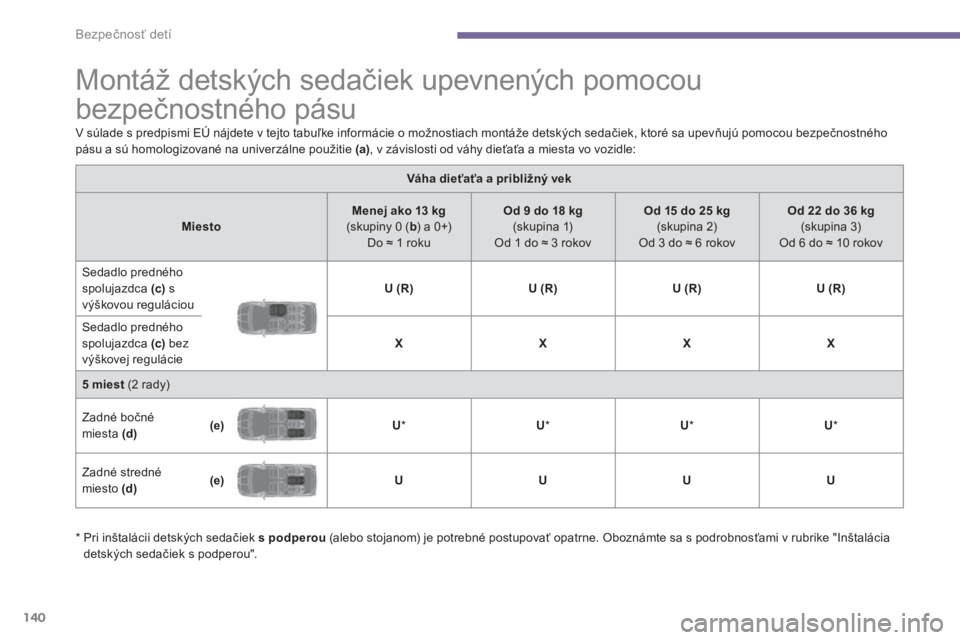

Montáž detských sedačiek upevnených pomocou
bezpečnostného pásu
V súlade s predpismi EÚ nájdete v tejto tabuľke informácie o možnostiach montáže detských sedačiek, ktoré sa upevňujú pomocou bezpečnostného
pásu a sú homologizované na univerzálne použitie (a
)
, v závislosti od váhy dieťaťa a miesta vo vozidle:
Váha dieťaťa a približný vek
Miesto
Menej ako 13 kg
(skupiny 0 ( b
) a 0+)
Do ≈ 1 roku
Od 9 do 18 kg
(skupina 1)
Od 1 do ≈ 3 rokov
Od 15 do 25 kg
(skupina 2)
Od 3 do ≈ 6 rokov
Od 22 do 36 kg
(skupina 3)
Od 6 do ≈ 10 rokov
Sedadlo predného
spolujazdca (
c)
s
výškovou reguláciou
U (R)
U (R)
U (R)
U (R)
Sedadlo predného
spolujazdca (c)
bez
výškovej regulácie
X
X
X
X
5 miest
(2 rady)
Zadné bočné
miesta (d)
(e)
U
*
U
*
U
*
U
*
Zadné stredné
miesto (d)
(e)
U
U
U
U
*
Pri inštalácii detských sedačiek s podperou
(alebo stojanom) je potrebné postupovať opatrne. Oboznámte sa s podrobnosťami v rubrike "Inštalácia
detských sedačiek s podperou".
Page 143 of 404
7
Bezpečnosť detí
141
Skôr ako nainštalujete detskú sedačku
s operadlom na miesto spolujazdca
odstráňte a odložte opierku hlavy. Po
odstránení detskej sedačky založte
opierku hlavy na pôvodné miesto.
a : univerzálna detská sedačka, ktorú možno
umiestniť do všetkých vozidiel vybavených
bezpečnostným pásom.
b : skupina 0: od narodenia do 10 kg. Detské
koše a prenosné postieľky nesmú byť
montované na predné sedadlo.
c : skôr ako posadíte vaše dieťa na toto miesto,
oboznámte sa s predpismi platnými vo vašej
krajine.
d:
pri inštalácii detskej sedačky na zadné
miesto do polohy "chrbtom k smeru jazdy"
alebo "čelom k smeru jazdy" posuňte predné
sedadlo smerom dopredu a následne
vyrovnajte operadlo tak, aby ostalo
dostatočné miesto pre detskú sedačku a
nohy dieťaťa.
e:
pri inštalácii detskej sedačky na zadné
miesto do polohy "chrbtom k smeru jazdy"
alebo "čelom k smeru jazdy" nastavte zadné
sedadlo do maximálnej zadnej pozdĺžnej
polohy s vyrovnaným operadlom.
U : miesto vhodné na inštaláciu detskej
sedačky, ktorá sa uchytáva pomocou
bezpečnostného pásu a je univerzálne
homologovaná, "chrbtom k smeru jazdy" a/
alebo "čelom k smeru jazdy".
U (R):
identické s U
, pričom sedadlo vozidla
musí by
ť nastavené v najvyššej polohe.
L-:
na príslušné miesto sa môžu inštalovať
len uvedené detské sedačky (podľa krajiny
určenia).
X:
na toto miesto nesmie byť umiestnená
detská sedačka uvedenej hmotnostnej
skupiny.
Page 144 of 404
Bezpečnosť detí
142

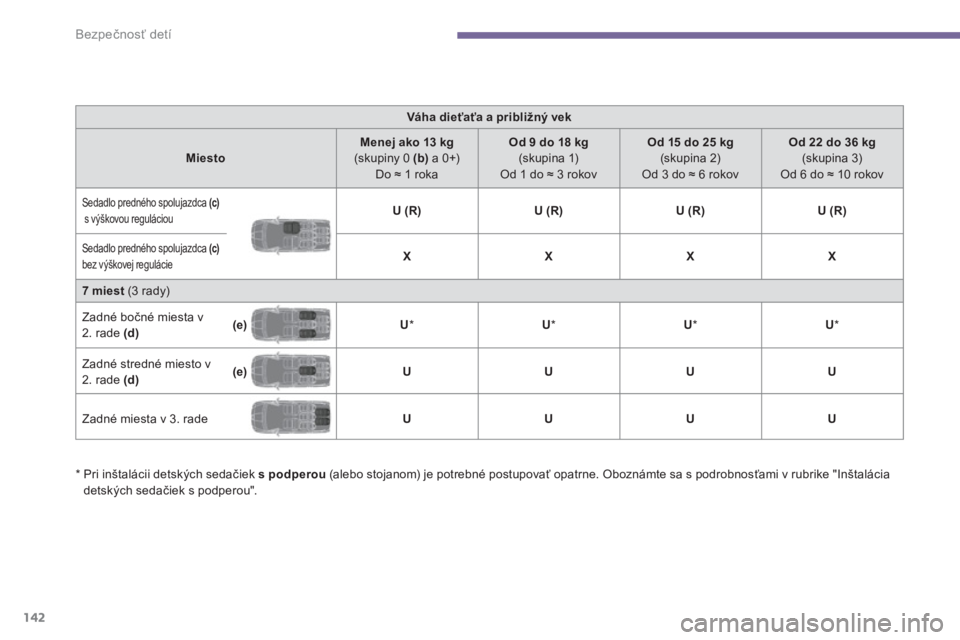

Váha dieťaťa a približný vek
Miesto
Menej ako 13 kg
(skupiny 0 (b)
a 0+)
Do ≈ 1 roka
Od 9 do 18 kg
(skupina 1)
Od 1 do ≈ 3 rokov
Od 15 do 25 kg
(skupina 2)
Od 3 do ≈ 6 rokov
Od 22 do 36 kg
(skupina 3)
Od 6 do ≈ 10 rokov
Sedadlo predného spolujazdca (c)
s výškovou reguláciou
U (R)
U (R)
U (R)
U (R)
Sedadlo predného spolujazdca (c)
bez výškovej regulácie
X
X
X
X
7 miest
(3 rady)
Zadné bočné miesta v
2. rade (d)
(e)
U
*
U
*
U
*
U
*
Zadné stredné miesto v
2. rade (d)
(e)
U
U
U
U
Zadné miesta v 3. rade
U
U
U
U
* Pri inštalácii detských sedačiek s podperou
(alebo stojanom) je potrebné postupovať opatrne. Oboznámte sa s podrobnosťami v rubrike "Inštalácia
detských sedačiek s podperou".
Page 145 of 404
7
Bezpečnosť detí
143
a:
univerzálna detská sedačka, ktorú možno
umiestniť do všetkých vozidiel vybavených
bezpečnostným pásom.
b:
skupina 0: od narodenia do 10 kg. Detské
koše a prenosné postieľky nesmú byť
montované na predné sedadlo alebo v 3.
rade.
c:
skôr ako posadíte vaše dieťa na toto miesto,
oboznámte sa s predpismi platnými vo vašej
krajine.
d:
pri inštalácii detskej sedačky na zadné
miesto do polohy "chrbtom k smeru jazdy"
alebo "čelom k smeru jazdy" posuňte predné
sedadlo smerom dopredu a následne
vyrovnajte operadlo tak, aby ostalo
dostatočné miesto pre detskú sedačku a
nohy dieťaťa.
e:
pri inštalácii detskej sedačky na zadné
miesto do polohy "chrbtom k smeru jazdy"
alebo "čelom k smeru jazdy" nastavte zadné
sedadlo do maximálnej zadnej pozdĺžnej
polohy s vyrovnaným operadlom.
Skôr ako nainštalujete detskú sedačku
s operadlom na miesto spolujazdca
odstráňte a odložte opierku hlavy. Po
odstránení detskej sedačky založte
opierku hlavy na pôvodné miesto.
U:
miesto vhodné na inštaláciu detskej
sedačky, ktorá sa uchytáva pomocou
bezpečnostného pásu a je univerzálne
homologovaná, "chrbtom k smeru jazdy" a/
alebo "čelom k smeru jazdy".
U (R):
identické s U
, pričom sedadlo vozidla
musí byť nastavené v najvyššej polohe.
L-:
na príslušné miesto sa môžu inštalovať
len uvedené detské sedačky (podľa krajiny
určenia).
X:
na toto miesto nesmie byť umiestnená
detská sedačka uvedenej hmotnostnej
skupiny.
Page 146 of 404
Bezpečnosť detí
144
Uchytenia „ISOFIX“
Ide o tri oká na každom sedadle:
- dve oká A
, ktoré sa nachádzajú medzi
chrbtovým operadlom a sedacou časťou
sedadla vozidla a sú označené značkou,
Tento systém uchytenia ISOFIX vám
zabezpečuje spoľahlivú, pevnú a rýchlu montáž
detskej sedačky do vášho vozidla.
Detské sedačky ISOFIX
sú vybavené dvomi
zámkami, ktoré sa ľahko ukotvia na obe oká A
.
Niektoré detské sedačky sú naviac vybavené
horným popruhom
, ktorý sa uchytí na oko B
.
Ak chcete pripevniť detskú sedačku pomocou
oka TOP TETHER:
- skôr, ako na sedadlo nainštalujete detskú
sedačku, dajte dole hlavovú opierku
sedadla (po vybratí sedačky z auta ju dáte
späť),
- dajte dole kryt oka TOP TETHER
potiahnutím za jej drážku,
- prestrčte popruh detskej sedačky za
chrbtové operadlo sedadla a vycentrujte ho
medzi otvormi tyčí hlavovej opierky,
- upevnite sponu horného popruhu do oka B
,
- natiahnite horný popruh.
5 miest
7 miest
Vaše vozidlo bolo typovo schválené podľa najnovších predpisov
ISOFIX.
Nižšie uvedené sedadlá sú vybavené predpísanými úchytmi ISOFIX:
- jedno oko B
nachádzajúce sa pod krytom za
úchytom horného pásu sedadla, tzv. TOP
TETHER
na upevnenie horného popruhu.
Je označené značkou.
Oko top tether, ktoré sa nachádza za
chbrtovým operadlom, umožňuje pripevniť
horný popruh detskej sedačky, ktorá je ním
vybavená. Toto zariadenie obmedzuje pohyb
detskej sedačky smerom dopredu v prípade
čelného nárazu.
Page 147 of 404
7
Bezpečnosť detí
145
Detská sedačka ISOFIX
Tá t o d e t s k á s e d ačka sa môže používať aj na miestach, ktoré nie sú vybavené uchytením
ISOFIX.
V takomto prípade je nevyhnutné sedačku pripútať k sedadlu vozidla pomocou
trojbodového bezpečnostného pásu.
Nastavte predné sedadlo vozidla tak, aby sa nohy dieťaťa nedotýkali operadla.
Riaďte sa pokynmi o montáži detskej sedačky, ktoré sú uvedené v inštalačnom
návode jej výrobcu.
Jednotlivé možnosti inštalácie detských
sedačiek ISOFIX do vášho vozidla
nájdete v súhrnnej tabuľke.
Nesprávna inštalácia detskej sedačky
vo vozidle ohrozuje ochranu dieťaťa v
prípade havárie.
Bezpodmienečne dodržujte pokyny
týkajúce sa montáže uvedené v návode
na inštaláciu detských sedačiek, ktorý
ste dostali pri kúpe detskej sedačky.
Odporúčaná spoločnosťou PEUGEOT a homologizovaná
pre vaše vozidlo
Detská sedačka ISOFIX s TOP TETHER
"RÖMER Duo Plus ISOFIX"
(veľkostná trieda B1
)
Skupina 1: od 9 do 18 kg
Inštaluje sa len "čelom k smeru jazdy".
Horným popruhom sa uchytáva o oko A
a o oko B
nazývané
TOP TETHER.
Možné sú tri polohy naklonenia tela sedačky: sed, oddych a
poloha ležmo.
Page 148 of 404
Bezpečnosť detí
146
Súhrnná tabuľka o umiestnení detských sedačiek ISOFIX
V súlade s európskym nariadením nájdete v tejto tabuľke informácie týkajúce sa možností montáže detských sedačiek ISOFIX na miesta vybavené
uchyteniami ISOFIX vo vozidle.
Na univerzálnych a polouniverzálnych detských sedačkách ISOFIX je veľkostná trieda ISOFIX detskej sedačky, označovaná písmenami A
až G
vrátane, uvedená na detskej sedačke vedľa loga ISOFIX.
Váha dieťaťa
/ p ribližný vek
Menej ako 10 kg
(skupina 0)
Do približne
6 mesiacov
Menej ako
10 kg
(skupina 0)
Menej ako 13 kg
(skupina 0+)
Do približne 1 rok u
Od 9 do 18 kg (skupina 1)
Od približne 1 do 3 rokov
Typ detskej sedačky ISOFIX
Detský kôš
"chrbtom k smeru jazdy
"
"chrbtom k smeru jazdy
"
"čelom k smeru jazdy"
Veľkostná trieda ISOFIX
F
G
C
D
E
C
D
A
B
B1
Sedadlo predného spolujazdca
X
X
X
X
5 miest
(2 rady)
Zadné bočné miesta
IL-SU
*
IL-SU
*
IL-SU
*
IUF
*
IL-SU
*
Zadné stredné miesto
X
IL-SU
IL-SU
IUF
IL-SU
Page 149 of 404
7
Bezpečnosť detí
147
Skôr ako nainštalujete detskú sedačku
s operadlom na miesto spolujazdca,
odstráňte a odložte opierku hlavy. Po
odstránení detskej sedačky založte
opierku hlavy na pôvodné miesto.
*
Pri inštalácii detských sedačiek s podperou
(alebo stojanom) je potrebné postupovať
opatrne. Oboznámte sa s podrobnosťami
v rubrike "Inštalácia detských sedačiek s
podperou".
IUF:
miesto vhodné pre inštaláciu univerzálnej
detskej sedačky "čelom k smeru jazdy",
ktorá sa upevňuje pomocou horného
popruhu k hornému oku miest ISOFIX.
IL-SU:
miesto vhodné pre inštaláciu
polouniverzálnej detskej sedačky:
- "chrbtom k smeru jazdy", vybavenej
horným popruhom alebo podperou,
- "čelom k smeru jazdy", vybavenej
podperou,
- detského koša, vybaveného horným
popruhom alebo podperou.
Pokyny na upevnenie horného popruhu nájdete
v rubrike "Uchytenia ISOFIX".
X:
miesto nevhodné pre inštaláciu detskej
sedačky alebo detského koša pre uvedenú
hmotnostnú skupinu.
Page 150 of 404
Bezpečnosť detí
148
Váha dieťaťa
/ približný vek
Menej ako 10 kg
(skupina 0)
Do približn e
6
mesiacov
Menej ako 10 kg
(skupina 0)
Menej ako 13 kg
(skupina 0+)
Do približne 1 roku
Od 9 do 18 kg (skupina 1)
Od približn e 1 do 3 rokov
Typ detskej sedačky ISOFIX
Detský k
ôš
"chrbtom k smeru jazdy"
"chrbtom k smeru jazdy"
"čelom k smeru jazdy"
Veľkostná trieda
ISOFIX
F
G
C
D
E
C
D
A
B
B1
Sedadlo predného spolujazdca
X
X
X
X
7 miest
(3 rady)
Zadné bočné miesta v
2. rade
IL-SU
*
IL-SU
*
IL-SU
*
IUF
*
IL-SU *
Zadné stredné miesto v
2. rade
X
IL-SU
IL-SU
IUF
IL-SU
Zadné miesta v 3. rade
Nie ISOFIX
