PEUGEOT 5008 2016 Instructieboekje (in Dutch)

199
5008_nl_Chap09_verifications_ed01-2015

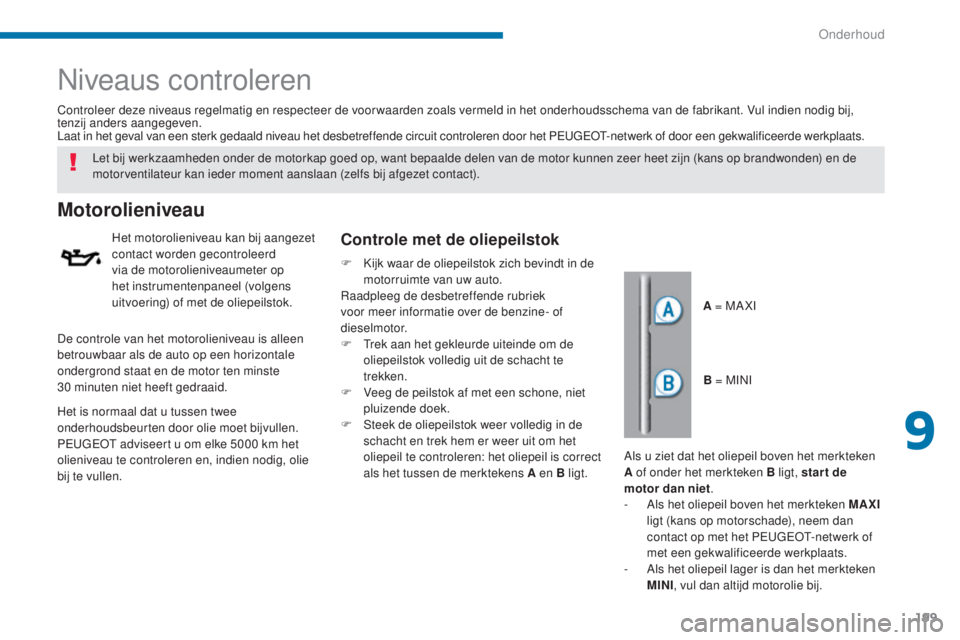

Niveaus controleren
Motorolieniveau
Het motorolieniveau kan bij aangezet
contact worden gecontroleerd
via de motorolieniveaumeter op
het instrumentenpaneel (volgens
uitvoering) of met de oliepeilstok.
Controleer deze niveaus regelmatig en respecteer de voor waarden zoals vermeld in het onderhoudsschema van de fabrikant. Vul indien nodig bij,
tenzij anders aangegeven.
Laat in het geval van een sterk gedaald niveau het desbetreffende circuit controleren door het PEUGEOT-netwerk of door een gekwalificeerde werkplaats.
Het is normaal dat u tussen twee
onderhoudsbeurten door olie moet bijvullen.
PEUGEOT adviseert u om elke 5000
km het
olieniveau te controleren en, indien nodig, olie
bij te vullen. Let bij werkzaamheden onder de motorkap goed op, want bepaalde delen van de motor kunnen zeer heet zijn (kans op brandwonden) en de
motorventilateur kan ieder moment aanslaan (zelfs bij afgezet contact).
Als u ziet dat het oliepeil boven het merkteken
A of onder het merkteken B ligt, star t de
motor dan niet.
-

A
ls het oliepeil boven het merkteken MAXI
ligt (kans op motorschade), neem dan
contact op met het PEUGEOT-netwerk of
met een gekwalificeerde werkplaats.
-

A
ls het oliepeil lager is dan het merkteken
MINI , vul dan altijd motorolie bij. A = MA XI
De controle van het motorolieniveau is alleen
betrouwbaar als de auto op een horizontale
ondergrond staat en de motor ten minste
30

minuten niet heeft gedraaid.Controle met de oliepeilstok
B = MINI
F

K

ijk waar de oliepeilstok zich bevindt in de
motorruimte van uw auto.
Raadpleeg de desbetreffende rubriek
voor meer informatie over de benzine- of
dieselmotor.
F

T

rek aan het gekleurde uiteinde om de
oliepeilstok volledig uit de schacht te
trekken.
F
V
eeg de peilstok af met een schone, niet
pluizende doek.
F

S

teek de oliepeilstok weer volledig in de
schacht en trek hem er weer uit om het
oliepeil te controleren: het oliepeil is correct
als het tussen de merktekens A en B ligt.
9
Onderhoud

200
5008_nl_Chap09_verifications_ed01-2015

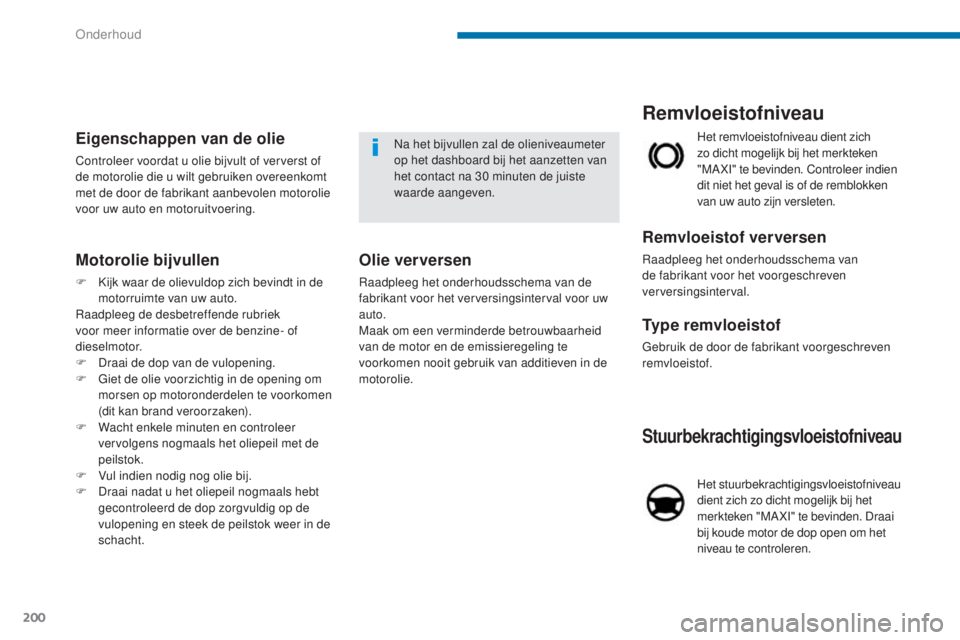

Stuurbekrachtigingsvloeistofniveau
Het stuurbekrachtigingsvloeistofniveau
dient zich zo dicht mogelijk bij het
merkteken "MA XI" te bevinden. Draai
bij koude motor de dop open om het
niveau te controleren.
Type remvloeistof
Gebruik de door de fabrikant voorgeschreven
remvloeistof.
Remvloeistof ver versen
Raadpleeg het onderhoudsschema van
de fabrikant voor het voorgeschreven
verversingsinterval.
Remvloeistofniveau
Het remvloeistofniveau dient zich
zo dicht mogelijk bij het merkteken
"MAXI" te bevinden. Controleer indien
dit niet het geval is of de remblokken
van uw auto zijn versleten.
Na het bijvullen zal de olieniveaumeter
op het dashboard bij het aanzetten van
het contact na 30

minuten de juiste
waarde aangeven.Eigenschappen van de olie
Controleer voordat u olie bijvult of ververst of
de motorolie die u wilt gebruiken overeenkomt
met de door de fabrikant aanbevolen motorolie
voor uw auto en motoruitvoering.
Motorolie bijvullen
F Kijk waar de olievuldop zich bevindt in de motorruimte van uw auto.
Raadpleeg de desbetreffende rubriek
voor meer informatie over de benzine- of
dieselmotor.
F

D
raai de dop van de vulopening.
F

G
iet de olie voorzichtig in de opening om
morsen op motoronderdelen te voorkomen
(dit kan brand veroorzaken).
F

W
acht enkele minuten en controleer
vervolgens nogmaals het oliepeil met de
peilstok.
F

V
ul indien nodig nog olie bij.
F

D
raai nadat u het oliepeil nogmaals hebt
gecontroleerd de dop zorgvuldig op de
vulopening en steek de peilstok weer in de
schacht.
Olie ver versen
Raadpleeg het onderhoudsschema van de
fabrikant voor het verversingsinterval voor uw
auto.
Maak om een verminderde betrouwbaarheid
van de motor en de emissieregeling te
voorkomen nooit gebruik van additieven in de
motorolie.
Onderhoud

201
5008_nl_Chap09_verifications_ed01-2015

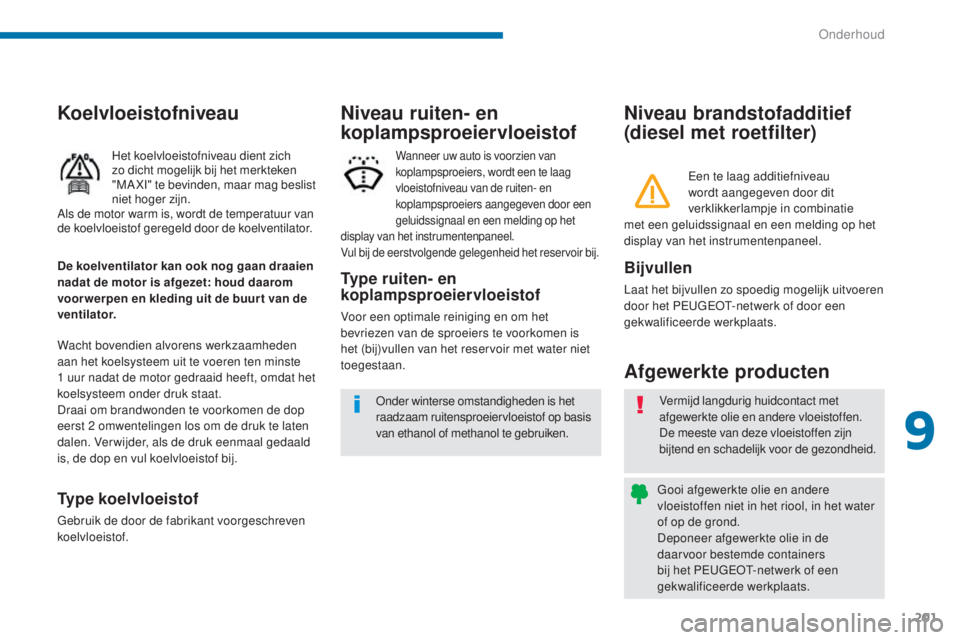

Niveau brandstofadditief
(diesel met roetfilter)
Afgewerkte producten
Bijvullen
Laat het bijvullen zo spoedig mogelijk uitvoeren
door het PEUGEOT-netwerk of door een
gekwalificeerde werkplaats.Een te laag additiefniveau
wordt aangegeven door dit
verklikkerlampje in combinatie
met een geluidssignaal en een melding op het
display van het instrumentenpaneel.Type ruiten- en
koplampsproeiervloeistof
Voor een optimale reiniging en om het
bevriezen van de sproeiers te voorkomen is
het (bij)vullen van het reservoir met water niet
toegestaan.
Wanneer uw auto is voorzien van
koplampsproeiers, wordt een te laag
vloeistofniveau van de ruiten- en
koplampsproeiers aangegeven door een
geluidssignaal en een melding op het
display van het instrumentenpaneel.
Vul bij de eerstvolgende gelegenheid het reservoir bij.
Niveau ruiten- en
koplampsproeiervloeistof
Vermijd langdurig huidcontact met
afgewerkte olie en andere vloeistoffen.
De meeste van deze vloeistoffen zijn
bijtend en schadelijk voor de gezondheid.
Gooi afgewerkte olie en andere
vloeistoffen niet in het riool, in het water
of op de grond.
Deponeer afgewerkte olie in de
daarvoor bestemde containers
bij het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
De koelventilator kan ook nog gaan draaien
nadat de motor is afgezet: houd daarom
voor werpen en kleding uit de buur t van de
ventilator.
Type koelvloeistof
Gebruik de door de fabrikant voorgeschreven
koelvloeistof.
Koelvloeistofniveau
Het koelvloeistofniveau dient zich
zo dicht mogelijk bij het merkteken
"MAXI" te bevinden, maar mag beslist
niet hoger zijn.
Als de motor warm is, wordt de temperatuur van
de koelvloeistof geregeld door de koelventilator.
Wacht bovendien alvorens werkzaamheden
aan het koelsysteem uit te voeren ten minste
1

uur nadat de motor gedraaid heeft, omdat het
koelsysteem onder druk staat.
Draai om brandwonden te voorkomen de dop
eerst 2

omwentelingen los om de druk te laten
dalen. Ver wijder, als de druk eenmaal gedaald
is, de dop en vul koelvloeistof bij. Onder winterse omstandigheden is het
raadzaam ruitensproeiervloeistof op basis
van ethanol of methanol te gebruiken.
9
Onderhoud

202
5008_nl_Chap09_verifications_ed01-2015
Roetfilter (diesel)
Controles
Raadpleeg, tenzij anders aangegeven, het
onderhoudsschema van de fabrikant dat betrekking
heeft op de motoruitvoering van uw auto voor het
controleren van bepaalde onderdelen.
Laat de controles eventueel uitvoeren door het
PEUGEOT-netwerk of een gekwalificeerde werkplaats.
12V-accuDe accu is onderhoudsvrij.
Niettemin is het raadzaam om
regelmatig te controleren of de
accupolen en -klemmen schoon zijn,
vooral bij warm weer en in de winter.
Raadpleeg voordat u de accukabels losneemt
de rubriek "12V-accu" voor meer informatie over
de te nemen voorzorgsmaatregelen.
Luchtfilter en interieurfilter
Laat de filters periodiek
vervangen volgens de in het
onderhoudsschema van de
fabrikant aangegeven intervallen.
Als de omgeving (veel stof...) en het gebruik
(veel stadsverkeer...) daartoe aanleiding
geven, moeten de filters twee keer zo vaak
worden vervangen .
Een verstopt interieur filter kan de prestaties
van de airconditioning verstoren en
onaangename geuren veroorzaken.
Oliefilter
Laat bij het olie verversen tevens
het oliefilter vervangen.
Raadpleeg het onderhoudsschema
van de fabrikant voor het
vervangingsinterval van dit
onderdeel. Bij een nieuwe auto kunt u de
eerste paar keer dat het roetfilter
geregenereerd wordt een brandlucht
ruiken; dit is volkomen normaal.
Als langdurig met zeer lage snelheid
wordt gereden of de motor langdurig
stationair draait, kan bij gasgeven
soms rook uit de uitlaat waargenomen
worden. Dit heeft geen invloed op de
prestaties en heeft geen gevolgen voor
het milieu.
Deze sticker, die hoort bij het Stop &
Start-systeem, geeft aan dat er een
speciale 12V-loodaccu is gebruikt die
alleen losgekoppeld en/of vervangen
mag worden door het PEUGEOT-
netwerk of door een gekwalificeerde
werkplaats. Als het roetfilter vervuild is, wordt u
hierop geattendeerd door het tijdelijk
branden van dit lampje in combinatie
met een melding op het multifunctionele
display.
Ga om het roetfilter te regenereren, zodra de
omstandigheden het toelaten, met een snelheid
van minimaal 60 km/h rijden tot het lampje
dooft.
Als het lampje blijft branden, is het minimum
brandstofadditiefniveau bereikt.
Raadpleeg de desbetreffende rubriek voor
meer informatie over het controleren van
niveaus.
Onderhoud

203
5008_nl_Chap09_verifications_ed01-2015

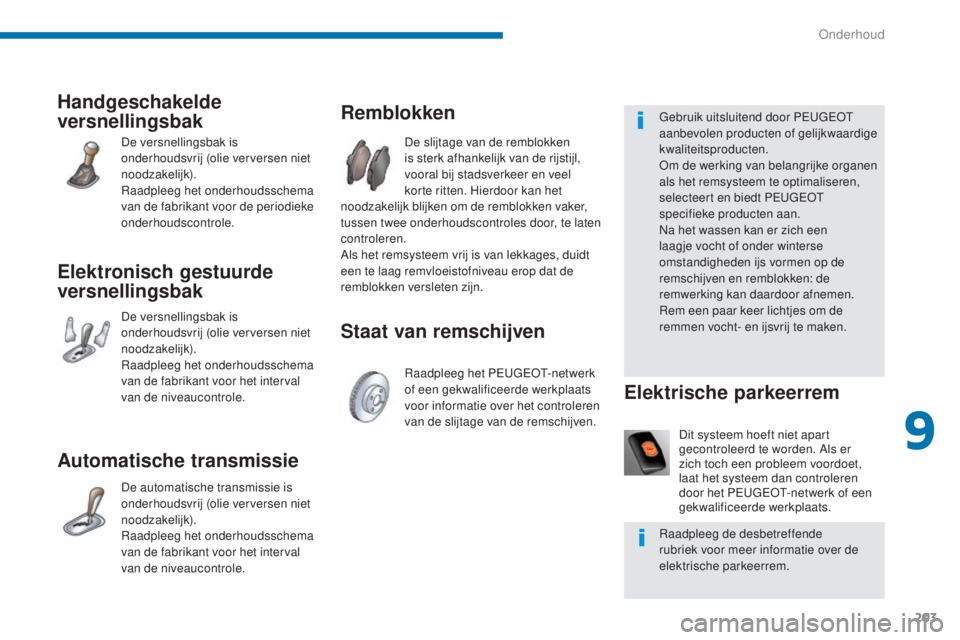

Staat van remschijven Remblokken
De slijtage van de remblokken
is sterk afhankelijk van de rijstijl,
vooral bij stadsverkeer en veel
korte ritten. Hierdoor kan het
noodzakelijk blijken om de remblokken vaker,
tussen twee onderhoudscontroles door, te laten
controleren.
Als het remsysteem vrij is van lekkages, duidt
een te laag remvloeistofniveau erop dat de
remblokken versleten zijn.
Raadpleeg het PEUGEOT-netwerk
of een gekwalificeerde werkplaats
voor informatie over het controleren
van de slijtage van de remschijven.
Handgeschakelde
versnellingsbak
De versnellingsbak is
onderhoudsvrij (olie verversen niet
noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor de periodieke
onderhoudscontrole.
Elektronisch gestuurde
versnellingsbak
De versnellingsbak is
onderhoudsvrij (olie verversen niet
noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor het interval
van de niveaucontrole.
Automatische transmissie
De automatische transmissie is
onderhoudsvrij (olie verversen niet
noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor het interval
van de niveaucontrole. Dit systeem hoeft niet apart
gecontroleerd te worden. Als er
zich toch een probleem voordoet,
laat het systeem dan controleren
door het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
Elektrische parkeerrem
Gebruik uitsluitend door PEUGEOT
aanbevolen producten of gelijkwaardige
kwaliteitsproducten.
Om de werking van belangrijke organen
als het remsysteem te optimaliseren,
selecteert en biedt PEUGEOT
specifieke producten aan.
Na het wassen kan er zich een
laagje vocht of onder winterse
omstandigheden ijs vormen op de
remschijven en remblokken: de
remwerking kan daardoor afnemen.
Rem een paar keer lichtjes om de
remmen vocht- en ijsvrij te maken.
Raadpleeg de desbetreffende
rubriek voor meer informatie over de
elektrische parkeerrem.
9
Onderhoud

204
5008_nl_Chap09_verifications_ed01-2015

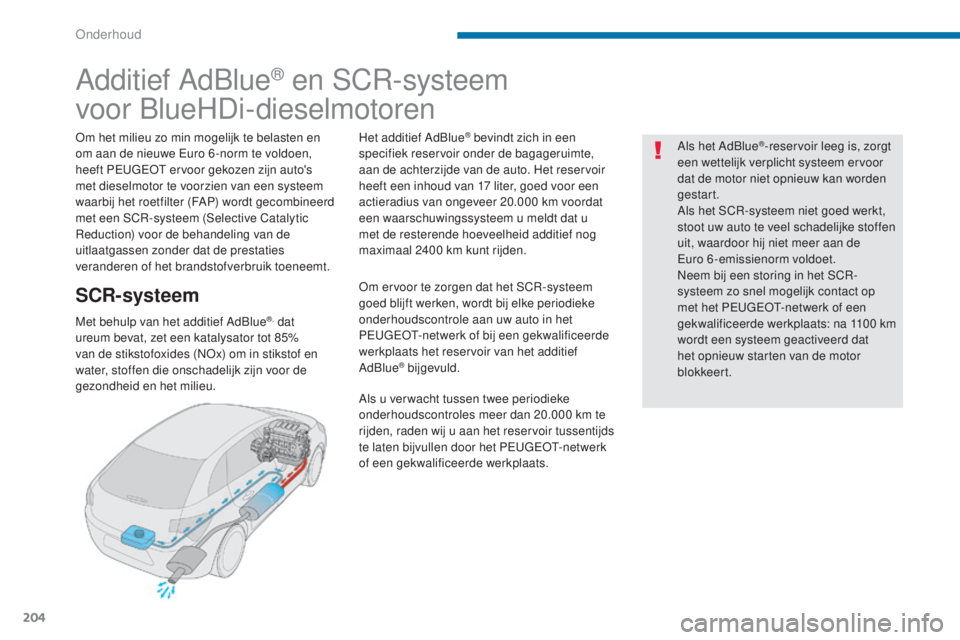

Additief AdBlue® en SCR-systeem
voor BlueHDi-dieselmotoren
Om het milieu zo min mogelijk te belasten en
om aan de nieuwe Euro 6 -norm te voldoen,
heeft PEUGEOT ervoor gekozen zijn auto's
met dieselmotor te voorzien van een systeem
waarbij het roetfilter (FAP) wordt gecombineerd
met een SCR-systeem (Selective Catalytic
Reduction) voor de behandeling van de
uitlaatgassen zonder dat de prestaties
veranderen of het brandstofverbruik toeneemt.
SCR-systeem
Met behulp van het additief AdBlue®, dat
ureum bevat, zet een katalysator tot 85%
van de stikstofoxides (NOx) om in stikstof en
water, stoffen die onschadelijk zijn voor de
gezondheid en het milieu. Het additief AdBlue
® bevindt zich in een
specifiek reservoir onder de bagageruimte,
aan de achterzijde van de auto. Het reservoir
heeft een inhoud van 17
liter, goed voor een
actieradius van ongeveer 20.000
km voordat
een waarschuwingssysteem u meldt dat u
met de resterende hoeveelheid additief nog
maximaal 2400

km kunt rijden.
Om ervoor te zorgen dat het SCR-systeem
goed blijft werken, wordt bij elke periodieke
onderhoudscontrole aan uw auto in het
PEUGEOT-netwerk of bij een gekwalificeerde
werkplaats het reservoir van het additief
AdBlue
® bijgevuld.
Als u ver wacht tussen twee periodieke
onderhoudscontroles meer dan 20.000
km te
rijden, raden wij u aan het reservoir tussentijds
te laten bijvullen door het PEUGEOT-netwerk
of een gekwalificeerde werkplaats. Als het AdBlue
®-reservoir leeg is, zorgt
een wettelijk verplicht systeem ervoor
dat de motor niet opnieuw kan worden
gestart.
Als het SCR-systeem niet goed werkt,
stoot uw auto te veel schadelijke stoffen
uit, waardoor hij niet meer aan de
Euro 6-emissienorm voldoet.
Neem bij een storing in het SCR-
systeem zo snel mogelijk contact op
met het PEUGEOT-netwerk of een
gekwalificeerde werkplaats: na 1100
km
wordt een systeem geactiveerd dat
het opnieuw starten van de motor
blokkeert.
Onderhoud

205
5008_nl_Chap09_verifications_ed01-2015

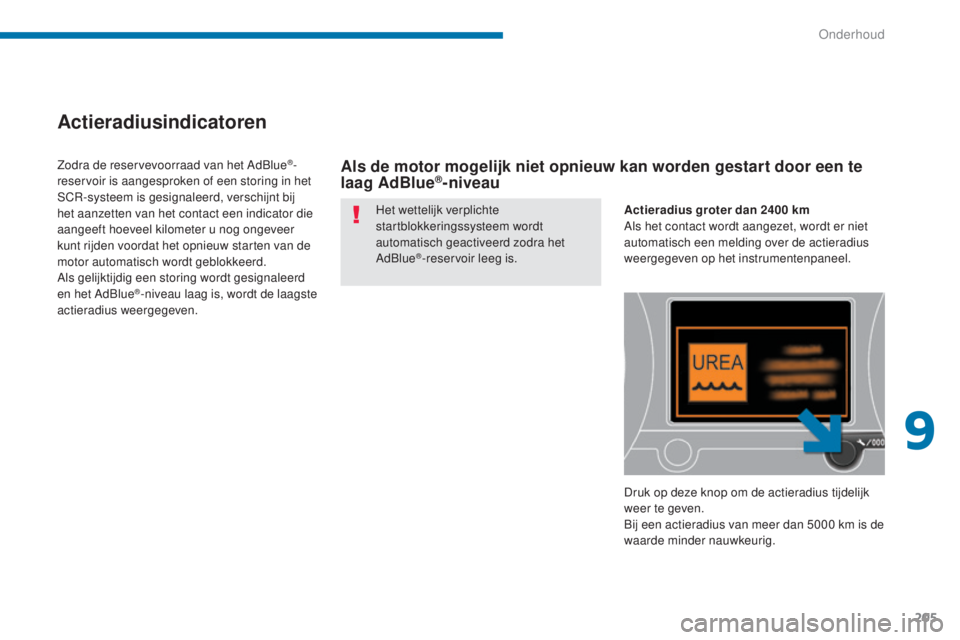

Actieradiusindicatoren
Het wettelijk verplichte
startblokkeringssysteem wordt
automatisch geactiveerd zodra het
AdBlue
®-reservoir leeg is.
Zodra de reservevoorraad van het AdBlue
®-
reservoir is aangesproken of een storing in het
SCR-systeem is gesignaleerd, verschijnt bij
het aanzetten van het contact een indicator die
aangeeft hoeveel kilometer u nog ongeveer
kunt rijden voordat het opnieuw starten van de
motor automatisch wordt geblokkeerd.
Als gelijktijdig een storing wordt gesignaleerd
en het AdBlue
®-niveau laag is, wordt de laagste
actieradius weergegeven. Actieradius groter dan 2400
km
Als het contact wordt aangezet, wordt er niet
automatisch een melding over de actieradius
weergegeven op het instrumentenpaneel.
Druk op deze knop om de actieradius tijdelijk
weer te geven.
Bij een actieradius van meer dan 5000
km is de
waarde minder nauwkeurig.
Als de motor mogelijk niet opnieuw kan worden gestart door een te
laag AdBlue®-niveau
9
Onderhoud

206
5008_nl_Chap09_verifications_ed01-2015

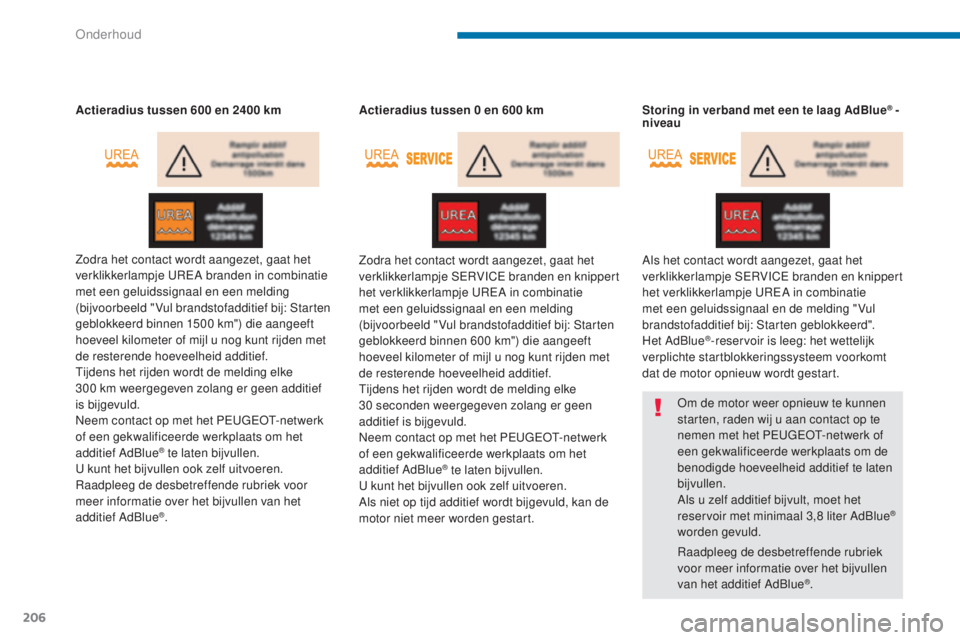

Actieradius tussen 600 en 2400 km
Zodra het contact wordt aangezet, gaat het
verklikkerlampje UREA branden in combinatie
met een geluidssignaal en een melding
(bijvoorbeeld "Vul brandstofadditief bij: Starten
geblokkeerd binnen 1500
km") die aangeeft
hoeveel kilometer of mijl u nog kunt rijden met
de resterende hoeveelheid additief.
Tijdens het rijden wordt de melding elke
300
km weergegeven zolang er geen additief
is bijgevuld.
Neem contact op met het PEUGEOT-netwerk
of een gekwalificeerde werkplaats om het
additief AdBlue
® te laten bijvullen.
U kunt het bijvullen ook zelf uitvoeren.
Raadpleeg de desbetreffende rubriek voor
meer informatie over het bijvullen van het
additief AdBlue
®. Actieradius tussen 0

en 600

km
Zodra het contact wordt aangezet, gaat het
verklikkerlampje SERVICE branden en knippert
het verklikkerlampje UREA in combinatie
met een geluidssignaal en een melding
(bijvoorbeeld "Vul brandstofadditief bij: Starten
geblokkeerd binnen 600 km") die aangeeft
hoeveel kilometer of mijl u nog kunt rijden met
de resterende hoeveelheid additief.
Tijdens het rijden wordt de melding elke
30

seconden weergegeven zolang er geen
additief is bijgevuld.
Neem contact op met het PEUGEOT-netwerk
of een gekwalificeerde werkplaats om het
additief AdBlue
® te laten bijvullen.
U kunt het bijvullen ook zelf uitvoeren.
Als niet op tijd additief wordt bijgevuld, kan de
motor niet meer worden gestart.
Storing in verband met een te laag AdBlue® -
niveau
Als het contact wordt aangezet, gaat het
verklikkerlampje SERVICE branden en knippert
het verklikkerlampje UREA in combinatie
met een geluidssignaal en de melding " Vul
brandstofadditief bij: Starten geblokkeerd".
Het AdBlue
®-reservoir is leeg: het wettelijk
verplichte startblokkeringssysteem voorkomt
dat de motor opnieuw wordt gestart.
Om de motor weer opnieuw te kunnen
starten, raden wij u aan contact op te
nemen met het PEUGEOT-netwerk of
een gekwalificeerde werkplaats om de
benodigde hoeveelheid additief te laten
bijvullen.
Als u zelf additief bijvult, moet het
reservoir met minimaal 3,8
liter AdBlue
®
worden gevuld.
Raadpleeg de desbetreffende rubriek
voor meer informatie over het bijvullen
van het additief AdBlue
®.
Onderhoud

207
5008_nl_Chap09_verifications_ed01-2015
Als een storing in het SCR-
systeem wordt gesignaleerd
Er wordt automatisch een
startblokkeringssysteem geactiveerd
als meer dan 1100 km is gereden
nadat de storing in het SCR-systeem
is gesignaleerd. Laat het systeem
zo snel mogelijk controleren door
het PEUGEOT-netwerk of door een
gekwalificeerde werkplaats. Als een storing wordt gesignaleerd
De verklikkerlampjes UREA, SERVICE en
zelfdiagnose motor gaan branden in combinatie
met een geluidssignaal en de melding "Storing
emissieregeling".
De waarschuwing wordt tijdens het rijden
gegeven als de storing voor de eerste keer
wordt gesignaleerd en vervolgens steeds bij
het aanzetten van het contact zolang de storing
niet is verholpen.
In het geval van een tijdelijke storing
verdwijnt de waarschuwing tijdens
de volgende rit na controle van de
zelfdiagnose van het SCR-systeem. Tijdens de geautoriseerde rijfase (tussen
1100
km en 0 km)
Als een storing in het SCR-systeem is bevestigd
(nadat 50 km is gereden ter wijl de melding van de
storing permanent wordt weergegeven), gaan de
verklikkerlampjes SERVICE en zelfdiagnose motor
branden en knippert het verklikkerlampje UREA
in combinatie met een geluidssignaal en een
melding (bijvoorbeeld "Storing emissieregeling:
Starten geblokkeerd binnen 300
km") die aangeeft
hoeveel kilometer of mijl u nog met de resterende
hoeveelheid additief kunt rijden.
Tijdens het rijden wordt de melding elke
30


seconden weergegeven zolang de storing in
het SCR-systeem niet is verholpen.
De waarschuwing wordt opnieuw weergegeven
zodra het contact wordt aangezet.
Neem zo snel mogelijk contact op met het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Als u dit niet doet, kan de motor niet meer worden
gestart.
9
Onderhoud

208
5008_nl_Chap09_verifications_ed01-2015
U hebt de limiet van de geautoriseerde
rijfase overschreden: het
startblokkerringssysteem voorkomt dat
de motor opnieuw wordt gestart.
Starten geblokkeerd
Elke keer dat het contact wordt aangezet, gaan
de verklikkerlampjes SERVICE en zelfdiagnose
motor branden en knippert het verklikkerlampje
UREA in combinatie met een geluidssignaal en
de melding "Storing emissieregeling: Starten
geblokkeerd".
Bevriezing van het additief AdBlue
®
Om de motor weer te kunnen starten, is het
noodzakelijk dat u contact opneemt met het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.Het additief AdBlue
® bevriest bij
temperaturen lager dan ongeveer -11°C.
Het SCR-systeem is voorzien van een
voorverwarmingssysteem voor het
AdBlue
®-reservoir waardoor u ook
in zeer koude omstandigheden kunt
blijven rijden.
Onderhoud
