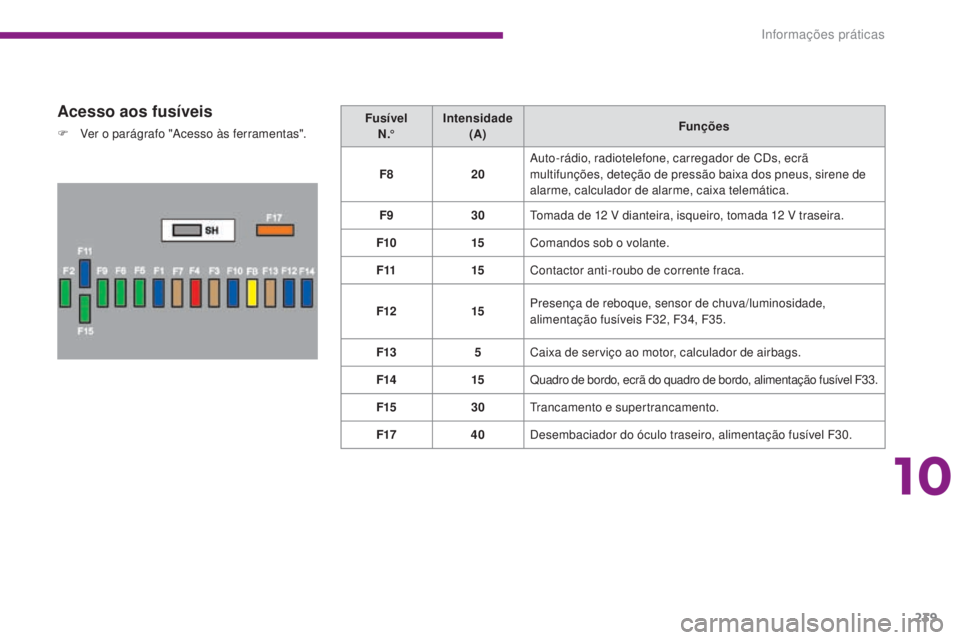

Acesso aos fusíveis
F Ver o parágrafo "Acesso às ferramentas".Fusível
N .° Intensidade
(A) Funções
F8 20Auto-rádio, radiotelefone, carregador de CDs, ecrã
multifunções, deteção de pressão baixa dos pneus, sirene de
alarme, calculador de alarme, caixa telemática.
F9 30Tomada de 12
V dianteira, isqueiro, tomada 12 V traseira.
F10 15Comandos sob o volante.
F11 15Contactor anti-roubo de corrente fraca.
F12 15Presença de reboque, sensor de chuva/luminosidade,
alimentação fusíveis F32, F34, F35.
F13 5Caixa de serviço ao motor, calculador de airbags.
F14 15
Quadro de bordo, ecrã do quadro de bordo, alimentação fusível F33.
F1530Trancamento e supertrancamento.
F17 40Desembaciador do óculo traseiro, alimentação fusível F30.
10
Informações práticas

240
5008_pt_Chap10_infos-pratiques_ed01-2015

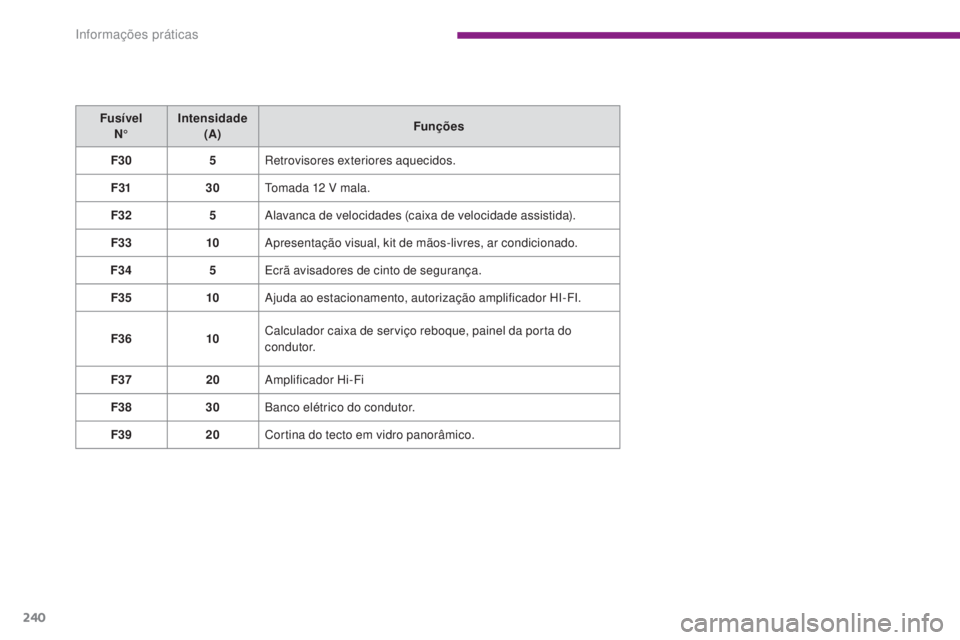

Fusível N° Intensidade
(A) Funções
F30 5Retrovisores exteriores aquecidos.
F31 30Tomada 12
V mala.
F32 5Alavanca de velocidades (caixa de velocidade assistida).
F33 10Apresentação visual, kit de mãos-livres, ar condicionado.
F34 5Ecrã avisadores de cinto de segurança.
F35 10Ajuda ao estacionamento, autorização amplificador HI-FI.
F36 10Calculador caixa de serviço reboque, painel da porta do
condutor.
F37 20Amplificador Hi-Fi
F38 30Banco elétrico do condutor.
F39 20Cortina do tecto em vidro panorâmico.
Informações práticas

241
5008_pt_Chap10_infos-pratiques_ed01-2015
Fusíveis no compartimento
do motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.Fusível
N .° Intensidade
(A) Funções
F2 15Avisador sonoro.
F3 10Lava-vidros dianteiro/traseiro.
F4 10Luzes diurnas.
F5 15Electroválvulas de purga do cárter, descarga da turbina e
regulação da pressão Turbo (1,6
l THP), aquecedor do vapor
de óleo (1,6
l THP), aquecedor de gasóleo (1,6 l HDI).
F6 10Tomada de diagnóstico, luzes direcionais, bomba filtro de
partículas (Diesel), "Distance alert", comando de regulação dos
retrovisores.
F7 10Calculador da direção assistida, caixa de velocidades
automática, motor de altura dos luzes direcionais.
F8 20Comando do motor de arranque.
F9 10Contatores pedais da embraiagem e travão.
F11 40Pulsor do ar condicionado.
Acesso aos fusíveis
F Desapertar a tampa.
F
S ubstituir o fusível (ver o parágrafo
correspondente).
F

A
pós a intervenção, fechar
cuidadosamente a tampa para garantir o
isolamento da caixa de fusíveis.
Tabela de fusíveis
10
Informações práticas

242
5008_pt_Chap10_infos-pratiques_ed01-2015

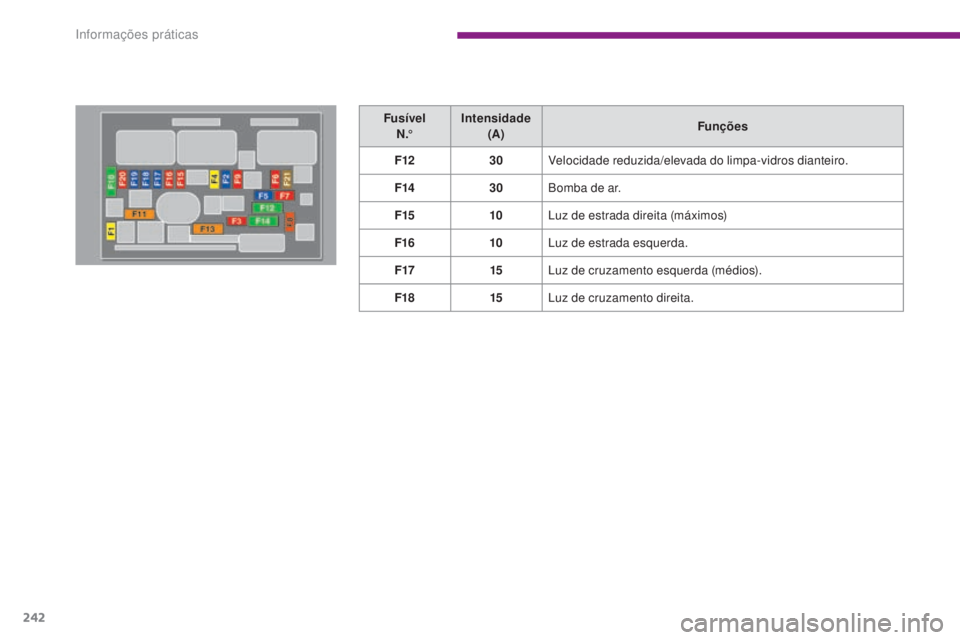

Fusível N .° Intensidade
(A) Funções
F12 30Velocidade reduzida/elevada do limpa-vidros dianteiro.
F14 30Bomba de ar.
F15 10Luz de estrada direita (máximos)
F16 10Luz de estrada esquerda.
F17 15Luz de cruzamento esquerda (médios).
F18 15Luz de cruzamento direita.
Informações práticas

243
5008_pt_Chap10_infos-pratiques_ed01-2015
Fusível N .° Intensidade
(A) Funções
F2 5Contactor bifunção do travão.
F3 5Caixa carga da bateria.
F4 25Eletroválvulas ABS/CDS.
F6 15Caixa de velocidades assistida / automática.

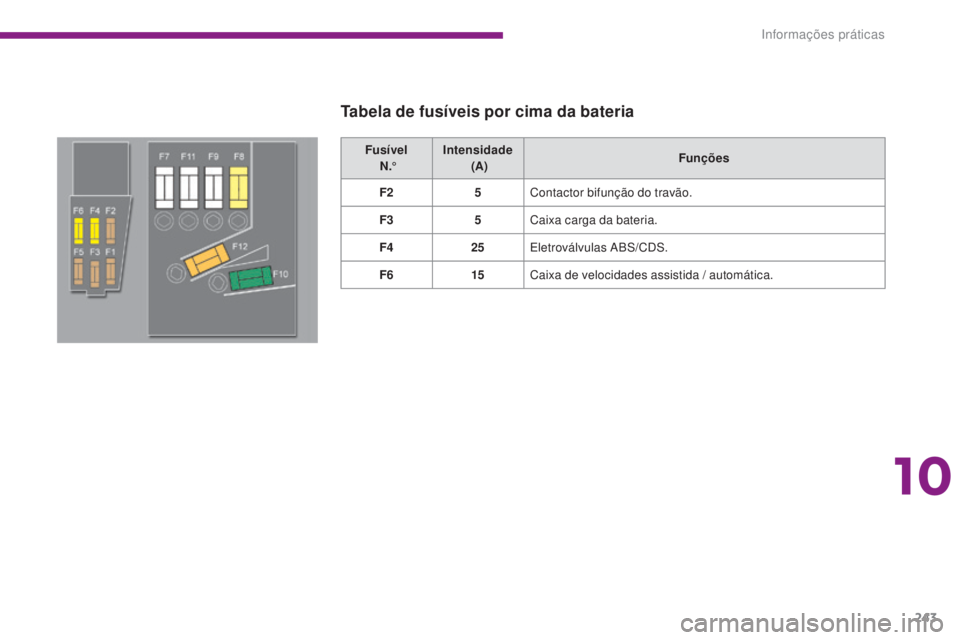

Tabela de fusíveis por cima da bateria
10
Informações práticas

244
5008_pt_Chap10_infos-pratiques_ed01-2015
Bateria de 12 V
Acesso à bateria
A bateria encontra-se situada sob o capot
motor.
Para aceder:
F
a
bra o capot com o comando interior e, em
seguida, com o exterior,
F

f
ixe a vareta do capot,
F

r
etire a tampa de protecção em plástico
para aceder ao borne (+),
Desligar o terminal (+)
F Eleve a manípulo D no máximo para bloquear a braçadeira E .
Ligar o terminal (+)
F Posicione a braçadeira E aberta do cabo
no terminal (+) da bateria.
F
P

ressione verticalmente a braçadeira E para
a posicionar correctamente contra a bateria.
F Bloqueie a braçadeira, afastando a argola de posicionamento e baixando o manípulo D .
A presença desta etiqueta, principalmente
com o Stop & Start, indica a utilização de uma
bateria de chumbo de 12
V de tecnologia e
características específicas, que necessita, se
for desligada ou substituída, da intervenção
exclusiva da rede PEUGEOT ou de uma oficina
qualificada.
Após a montagem da bateria, o Stop & Start
ficará activo apenas após uma imobilização
contínua do veículo, cuja duração depende das
condições climáticas e do estado de carga da
bateria (até cerca de 8
horas).
Com o Stop & Start, a recarga da bateria não
necessita que esta seja desligada. Modo de execução para efectuar o arranque
do motor a partir de outra bateria ou para
recarregar a sua bateria descarregada.
Não force carregando no manípulo,
uma vez que se a braçadeira estiver
posicionada incorrectamente o
bloqueio é impossível; recomece o
procedimento.
Informações práticas

245
5008_pt_Chap10_infos-pratiques_ed01-2015

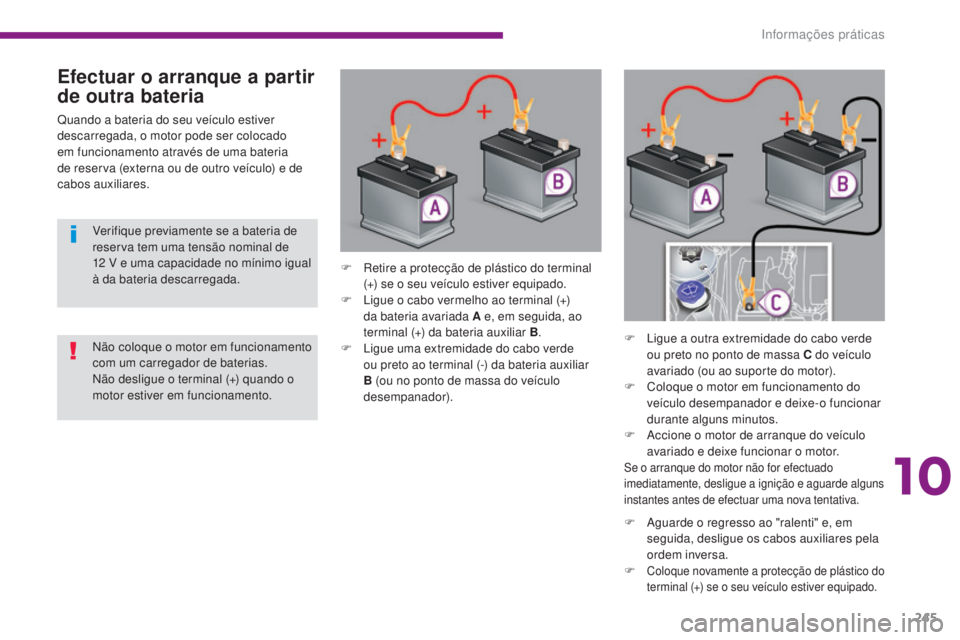

Efectuar o arranque a partir
de outra bateria
Quando a bateria do seu veículo estiver
descarregada, o motor pode ser colocado
em funcionamento através de uma bateria
de reserva (externa ou de outro veículo) e de
cabos auxiliares.F

R
etire a protecção de plástico do terminal
(+) se o seu veículo estiver equipado.
F

L
igue o cabo vermelho ao terminal (+)
da bateria avariada A e, em seguida, ao
terminal (+) da bateria auxiliar B .
F

L
igue uma extremidade do cabo verde
ou preto ao terminal (-) da bateria auxiliar
B (ou no ponto de massa do veículo
desempanador). F

L
igue a outra extremidade do cabo verde
ou preto no ponto de massa C do veículo
avariado (ou ao suporte do motor).
F

C
oloque o motor em funcionamento do
veículo desempanador e deixe-o funcionar
durante alguns minutos.
F

A
ccione o motor de arranque do veículo
avariado e deixe funcionar o motor.
Se o arranque do motor não for efectuado
imediatamente, desligue a ignição e aguarde alguns
instantes antes de efectuar uma nova tentativa.
Não coloque o motor em funcionamento
com um carregador de baterias.
Não desligue o terminal (+) quando o
motor estiver em funcionamento. Verifique previamente se a bateria de
reserva tem uma tensão nominal de
12 V e uma capacidade no mínimo igual
à da bateria descarregada.
F
A
guarde o regresso ao "ralenti" e, em
seguida, desligue os cabos auxiliares pela
ordem inversa.
F

Coloque novamente a protecção de plástico do
terminal (+) se o seu veículo estiver equipado.
10
Informações práticas

246
5008_pt_Chap10_infos-pratiques_ed01-2015
Recarregar a bateria com
um carregador de bateria
F Desligue a bateria do veículo.
F R espeite as instruções de utilização
fornecidas pelo fabricante do carregador.
F

L
igue novamente a bateria começando
pelo borne (-).
F
V

erifique a limpeza dos bornes e dos
terminais. Se estiverem cobertos com sulfato
(resíduo esbranquiçado ou esverdeado),
devem ser desmontados e limpos
As baterias possuem substâncias
nocivas, tais como o ácido sulfúrico
e o chumbo. Devem ser eliminadas
consoante os requisitos legais e não
devem ser, em caso algum, eliminadas
juntamente com o lixo doméstico.
Entregue as pilhas e as baterias usadas
num ponto de recolha especial.
A

conselhamos, aquando de uma
paragem prolongada superior a um
mês, a desligar a bateria.
Antes de desligar
Antes de desligar a bateria, deve aguardar
2 minutos após o corte da ignição.
Feche os vidros e as portas antes de desligar
a bateria.
Após voltar a ligar
Após qualquer nova ligação da bateria, ligue a
ignição e aguarde 1 minuto antes de efectuar
o arranque, para permitir a inicialização
dos sistemas electrónicos. No entanto, se
após esta operação subsistirem ligeiras
perturbações, consulte a rede PEUGEOT ou
uma oficina qualificada.
Com base na rubrica correspondente, deverá
efectuar a reinicialização (consoante a versão):
-

d
a chave de telecomando,
-
d

a(s) cortina(s) eléctrica(s) de ocultação,
-


...
Antes de manusear a bateria, proteja os
seus olhos e cara.
Qualquer operação na bateria deverá
ser efectuada num local arejado e longe
de chamas ou de fontes de faíscas, para
evitar riscos de explosão e de incêndio.
Não tente recarregar uma bateria
congelada; deverá, em primeiro lugar,
descongelá-la para evitar riscos de
explosão. Se esta tiver congelado,
solicite verificação da bateria antes da
recarga pela rede PEUGEOT ou por
uma oficina qualificada que verificará
se os componentes internos não foram
danificados e se o contentor não se
encontra fissurado, o que provocaria
um risco de fuga de ácido tóxico e
corrosivo.
Não inverta as polaridades e utilize
apenas um carregador de 12

V.
Não desligue os terminais com o motor
em funcionamento.
Não recarregue as baterias sem ter
desligado os terminais.
Lave as mãos no fim da operação.
Não empurre o veículo para efectuar
o arranque do motor, se este
estiver equipado com uma caixa de
velocidades pilotada ou automática. Algumas funcionalidades não estão
disponíveis enquanto a bateria não
atingir um nível de carga suficiente.
Informações práticas

247
5008_pt_Chap10_infos-pratiques_ed01-2015
Saída do modo
Essas funções serão reactivadas
automaticamente na próxima utilização do
veículo.
Para retornar o uso imediato destas funções,
coloque o motor em funcionamento e deixe-o a
funcionar durante, pelo menos, 5

minutos.

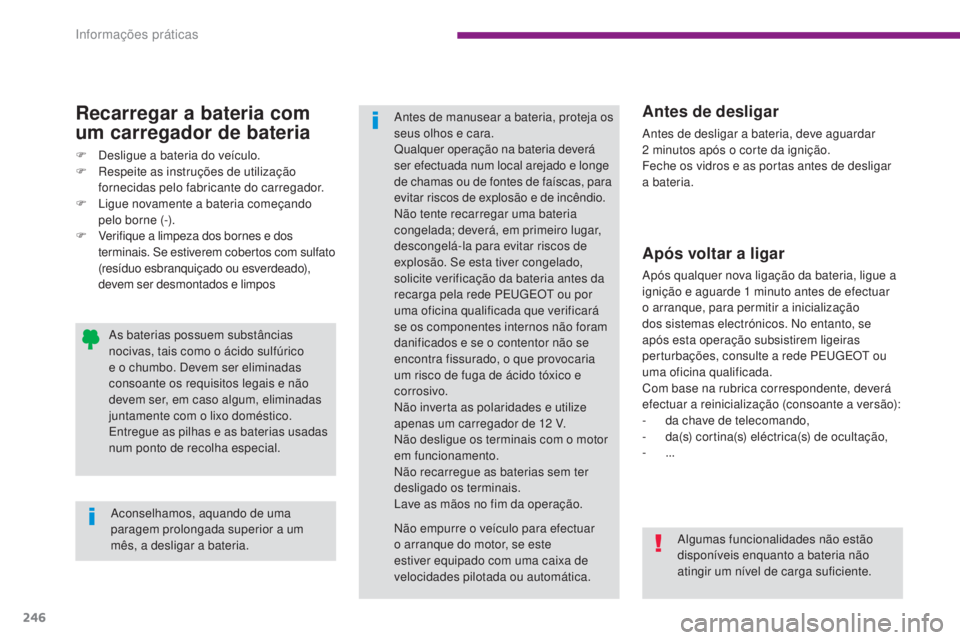

Modo de corte de energiaModo economia de energia
Entrada no modo
Uma vez passado esse tempo, uma mensagem
de entrada em modo economia de energia
aparece no ecrã e as funções activas são
postas em suspenso.
Sistema que gere a utilização de determinadas
funções em relação ao nível de energia
restante na bateria.
Com o veículo em movimento, o corte de
energia neutraliza temporariamente algumas
funções, tais como o ar condicionado, a
descongelação do óculo traseiro...
As funções neutralizadas são reactivadas
automaticamente assim que as condições o
permitirem.
Sistema que gere a duração de certas funções para preservar uma carga suficiente da bateria.
Depois da paragem do motor, são ainda utilizáveis, por um período acumulado máximo de cerca
de trinta minutos, funções como o sistema áudio e a telemática, os limpa-vidros, as luzes de
cruzamento, as luzes de tecto...
Este tempo pode ser fortemente reduzido se a carga da bateria estiver fraca.
Se uma comunicação telefónica tiver
sido iniciada ao mesmo tempo, esta
será mantida durante 5 minutos com o
kit mão livre do seu WIP Nav ou do seu
WIP Sound. Respeitar os tempos de arranque do
motor para garantir um carregamento
correcto da bateria.
Não utilizar de forma repetida e
continuar o novo arranque do motor
para recarregar a bateria.
Uma bateria descarregada não permite
o arranque do motor (ver parágrafo
"Bateria").
10
Informações práticas

248
5008_pt_Chap10_infos-pratiques_ed01-2015
Substituir uma escova do limpa-vidros
Desmontagem
F Eleve o braço correspondente.
F D esencaixe a escova e retire-a.
Montagem
F Instale a nova escova correspondente e fixe-a.
F

R
ebata o braço com precaução.
Antes de proceder
à desmontagem de uma
escova dianteira
F No minuto após desligar a ignição, accione o comando do limpa-vidros para posicionar
as escovas no centro do pára-brisas.
Após a montagem de uma
escova dianteira
F Ligue a ignição.
F A ccione novamente o comando do limpa-
vidros para arrumar as escovas.
Reboque do veículo
Acesso às ferramentas
A argola de reboque está instalada na mala,
sob o piso em fole esquerdo, no revestimento
interior da mala.
Para aceder à mesma:
F

ab
rir a mala,
F

l
evantar o piso em fole,
F

r
etirar a argola de reboque do suporte.
Modo operatório para fazer rebocar o seu
veículo ou rebocar um outro veículo com o anel
de reboque fornecido com as ferramentas de
bordo.
Informações práticas
