PEUGEOT 5008 2016 Manual de utilização (in Portuguese)

229
5008_pt_Chap10_infos-pratiques_ed01-2015

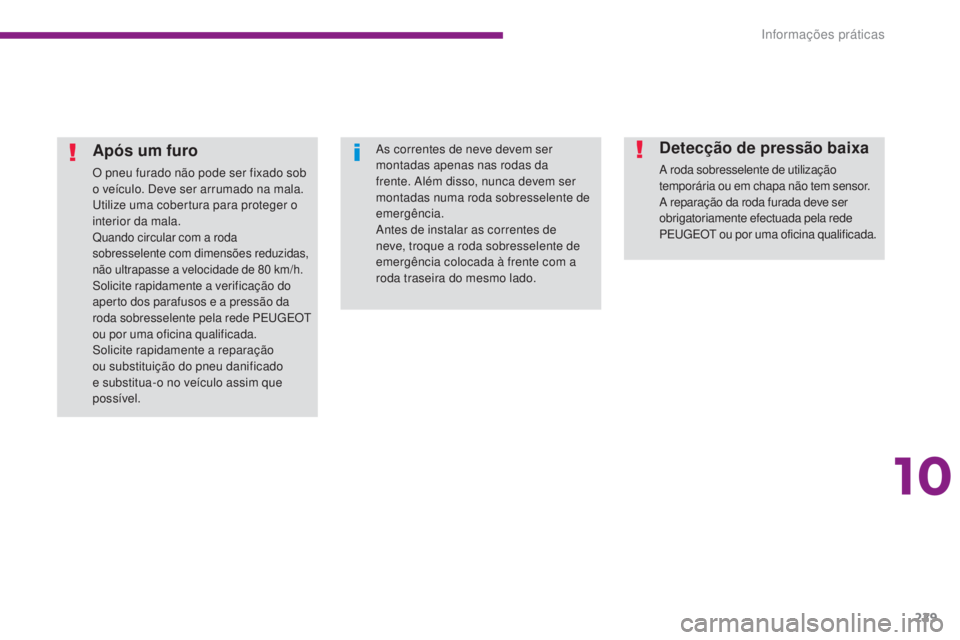

Após um furo
O pneu furado não pode ser fixado sob
o veículo. Deve ser arrumado na mala.
Utilize uma cobertura para proteger o
interior da mala.
Quando circular com a roda
sobresselente com dimensões reduzidas,
não ultrapasse a velocidade de 80 km/h.
Solicite rapidamente a verificação do
aperto dos parafusos e a pressão da
roda sobresselente pela rede PEUGEOT
ou por uma oficina qualificada.
Solicite rapidamente a reparação
ou substituição do pneu danificado
e substitua-o no veículo assim que
possível.
Detecção de pressão baixa
A roda sobresselente de utilização
temporária ou em chapa não tem sensor.
A reparação da roda furada deve ser
obrigatoriamente efectuada pela rede
PEUGEOT ou por uma oficina qualificada.
As correntes de neve devem ser
montadas apenas nas rodas da
frente. Além disso, nunca devem ser
montadas numa roda sobresselente de
emergência.
Antes de instalar as correntes de
neve, troque a roda sobresselente de
emergência colocada à frente com a
roda traseira do mesmo lado.
10
Informações práticas

230
5008_pt_Chap10_infos-pratiques_ed01-2015

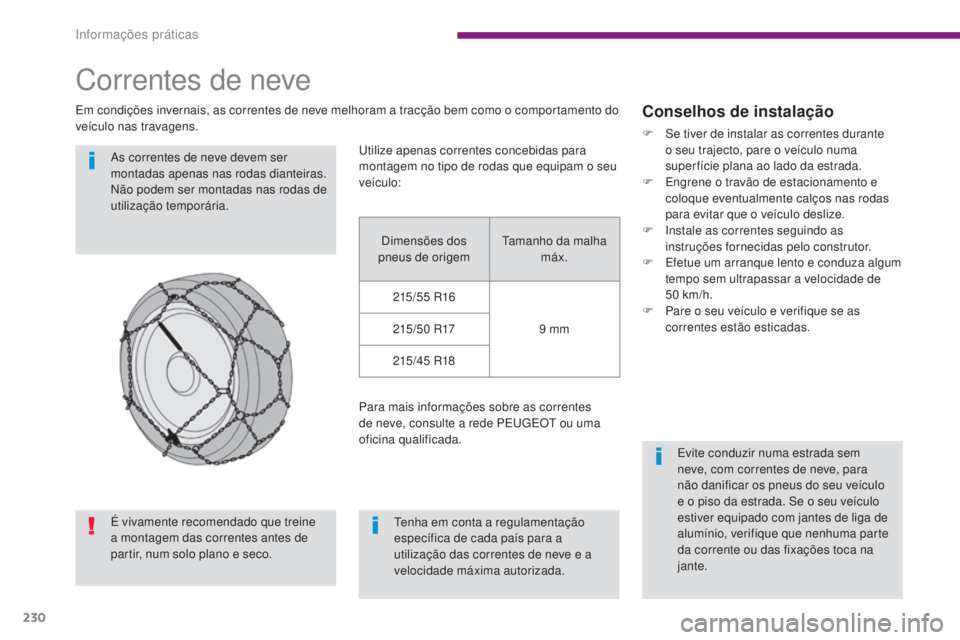

Correntes de neve
Em condições invernais, as correntes de neve melhoram a tracção bem como o comportamento do
veículo nas travagens.As correntes de neve devem ser
montadas apenas nas rodas dianteiras.
Não podem ser montadas nas rodas de
utilização temporária.
Tenha em conta a regulamentação
específica de cada país para a
utilização das correntes de neve e a
velocidade máxima autorizada.Conselhos de instalação
F Se tiver de instalar as correntes durante o seu trajecto, pare o veículo numa
super fície plana ao lado da estrada.
F

E
ngrene o travão de estacionamento e
coloque eventualmente calços nas rodas
para evitar que o veículo deslize.
F

I
nstale as correntes seguindo as
instruções fornecidas pelo construtor.
F

E
fetue um arranque lento e conduza algum
tempo sem ultrapassar a velocidade de
50


km/h.
F

P
are o seu veículo e verifique se as
correntes estão esticadas.
Evite conduzir numa estrada sem
neve, com correntes de neve, para
não danificar os pneus do seu veículo
e o piso da estrada. Se o seu veículo
estiver equipado com jantes de liga de
alumínio, verifique que nenhuma parte
da corrente ou das fixações toca na
jante.
Utilize apenas correntes concebidas para
montagem no tipo de rodas que equipam o seu
veículo:
Dimensões dos
pneus de origem Tamanho da malha
máx.
215/55


R16 9

mm
215 / 5 0


R17
215/45


R18
Para mais informações sobre as correntes
de neve, consulte a rede PEUGEOT ou uma
oficina qualificada.
É vivamente recomendado que treine
a montagem das correntes antes de
partir, num solo plano e seco.
Informações práticas

231
5008_pt_Chap10_infos-pratiques_ed01-2015

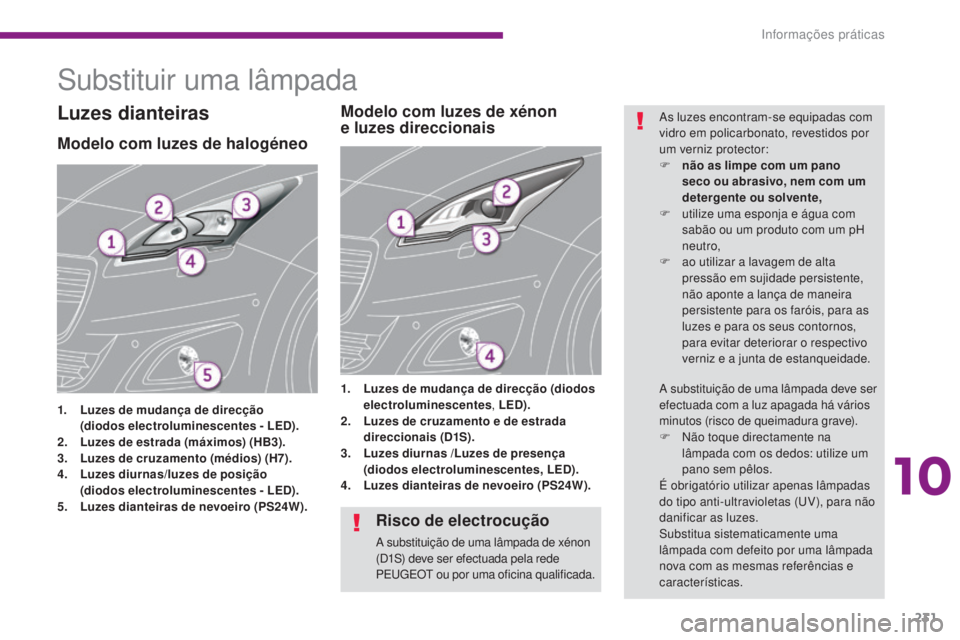

Substituir uma lâmpada
Modelo com luzes de halogéneo
1. Luzes de mudança de direcção (diodos electroluminescentes - LED).
2.
L

uzes de estrada (máximos) (HB3).
3.
L

uzes de cruzamento (médios) (H7).
4.
L

uzes diurnas /luzes de posição
(

diodos electroluminescentes - LED).
5.
L

uzes dianteiras de nevoeiro (PS24W). 1.
L

uzes de mudança de direcção (diodos
electroluminescentes , LED).
2. L uzes de cruzamento e de estrada
direccionais (D1S).
3.
L

uzes diurnas /Luzes de presença
(diodos electroluminescentes , LED).
4.
L

uzes dianteiras de nevoeiro (PS24W).
Modelo com luzes de xénon
e luzes direccionaisLuzes dianteirasAs luzes encontram-se equipadas com
vidro em policarbonato, revestidos por
um verniz protector:
F
n
ão as limpe com um pano
seco ou abrasivo, nem com um
detergente ou solvente,
F

u
tilize uma esponja e água com
sabão ou um produto com um pH
neutro,
F

a
o utilizar a lavagem de alta
pressão em sujidade persistente,
não aponte a lança de maneira
persistente para os faróis, para as
luzes e para os seus contornos,
para evitar deteriorar o respectivo
verniz e a junta de estanqueidade.
A substituição de uma lâmpada deve ser
efectuada com a luz apagada há vários
minutos (risco de queimadura grave).
F

N
ão toque directamente na
lâmpada com os dedos: utilize um
pano sem pêlos.
É obrigatório utilizar apenas lâmpadas
do tipo anti-ultravioletas (UV), para não
danificar as luzes.
Substitua sistematicamente uma
lâmpada com defeito por uma lâmpada
nova com as mesmas referências e
características.
Risco de electrocução
A substituição de uma lâmpada de xénon
(D1S) deve ser efectuada pela rede
PEUGEOT ou por uma oficina qualificada.
10
Informações práticas

232
5008_pt_Chap10_infos-pratiques_ed01-2015

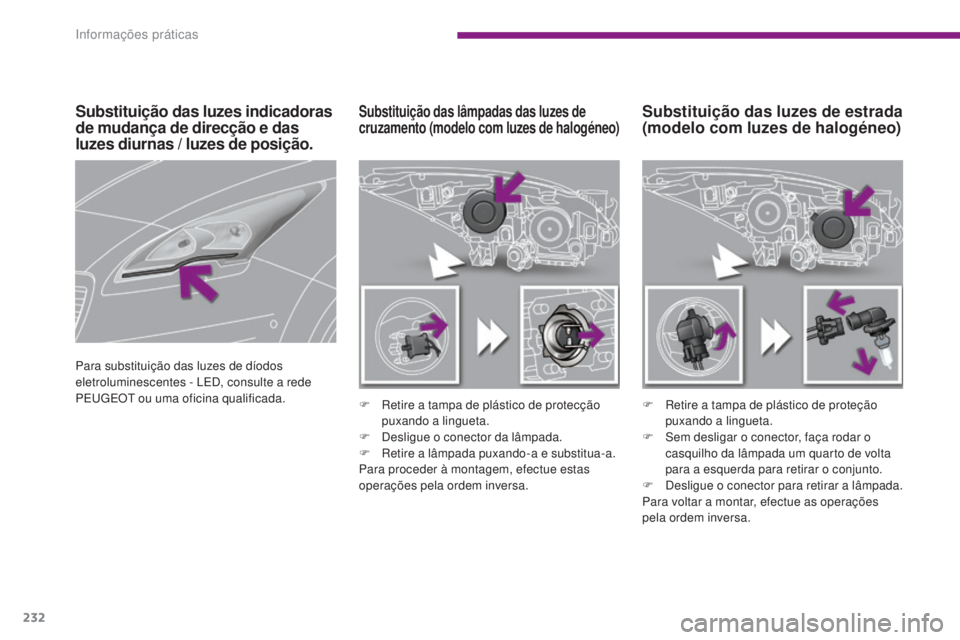

Substituição das luzes de estrada
(modelo com luzes de halogéneo)Substituição das lâmpadas das luzes de
cruzamento (modelo com luzes de halogéneo)
F Retire a tampa de plástico de protecção puxando a lingueta.
F

D
esligue o conector da lâmpada.
F

R
etire a lâmpada puxando-a e substitua-a.
Para proceder à montagem, efectue estas
operações pela ordem inversa. F
R etire a tampa de plástico de proteção
puxando a lingueta.
F

S
em desligar o conector, faça rodar o
casquilho da lâmpada um quarto de volta
para a esquerda para retirar o conjunto.
F

D
esligue o conector para retirar a lâmpada.
Para voltar a montar, efectue as operações
pela ordem inversa.
Substituição das luzes indicadoras
de mudança de direcção e das
luzes diurnas / luzes de posição.
Para substituição das luzes de díodos
eletroluminescentes - LED, consulte a rede
PEUGEOT ou uma oficina qualificada.
Informações práticas

233
5008_pt_Chap10_infos-pratiques_ed01-2015

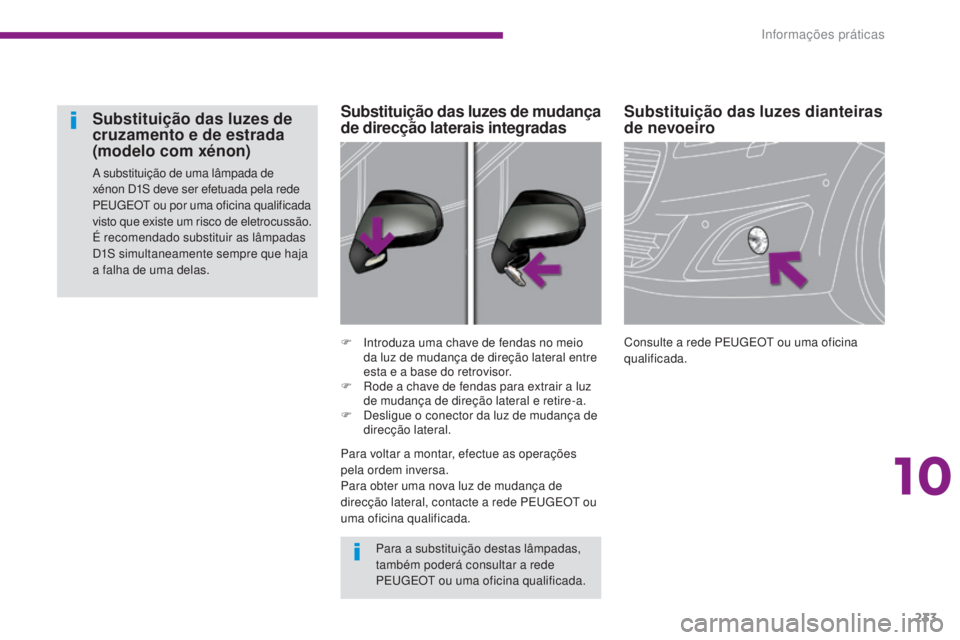

Substituição das luzes dianteiras
de nevoeiro
Consulte a rede PEUGEOT ou uma oficina
qualificada.
F
I
ntroduza uma chave de fendas no meio
da luz de mudança de direção lateral entre
esta e a base do retrovisor.
F

R

ode a chave de fendas para extrair a luz
de mudança de direção lateral e retire-a.
F

D

esligue o conector da luz de mudança de
direcção lateral.
Substituição das luzes de mudança
de direcção laterais integradas
Substituição das luzes de
cruzamento e de estrada
(modelo com xénon)
A substituição de uma lâmpada de
xénon D1S deve ser efetuada pela rede
PEUGEOT ou por uma oficina qualificada
visto que existe um risco de eletrocussão.
É recomendado substituir as lâmpadas
D1S simultaneamente sempre que haja
a falha de uma delas.
Para a substituição destas lâmpadas,
também poderá consultar a rede
PEUGEOT ou uma oficina qualificada.
Para voltar a montar, efectue as operações
pela ordem inversa.
Para obter uma nova luz de mudança de
direcção lateral, contacte a rede PEUGEOT ou
uma oficina qualificada.
10
Informações práticas

234
5008_pt_Chap10_infos-pratiques_ed01-2015

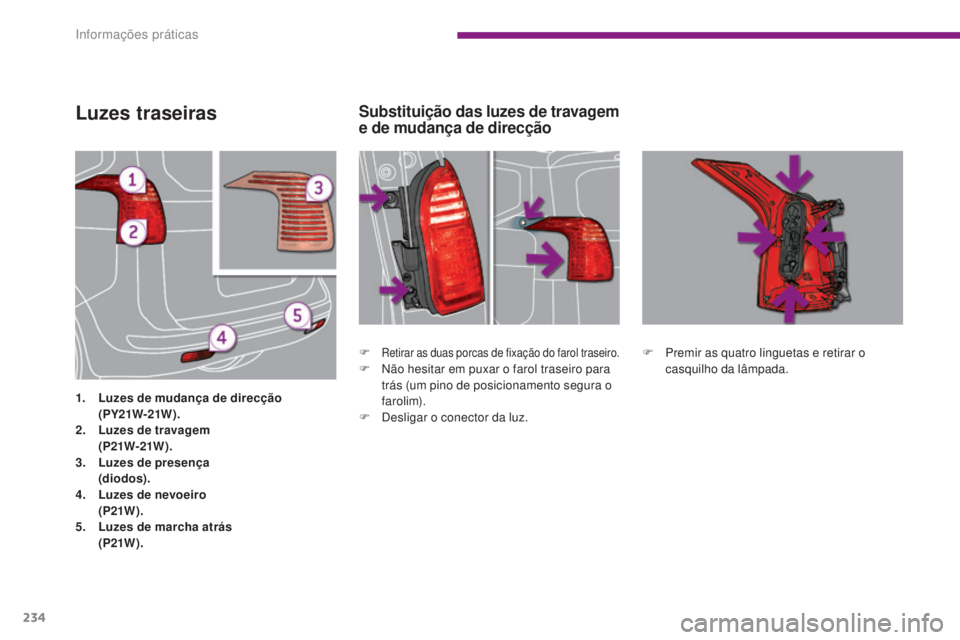

Luzes traseiras
1. Luzes de mudança de direcção (PY21W-21W ).
2.
L

uzes de travagem
(

P21W-21W ).
3.
L

uzes de presença
(

diodos).
4.
L

uzes de nevoeiro
(

P21W ).
5.
L

uzes de marcha atrás
(

P21W ). F

Retirar as duas porcas de fixação do farol traseiro.F Não hesitar em puxar o farol traseiro para
trás (um pino de posicionamento segura o
farolim).
F

D
esligar o conector da luz. F

P
remir as quatro linguetas e retirar o
casquilho da lâmpada.
Substituição das luzes de travagem
e de mudança de direcção
Informações práticas

235
5008_pt_Chap10_infos-pratiques_ed01-2015

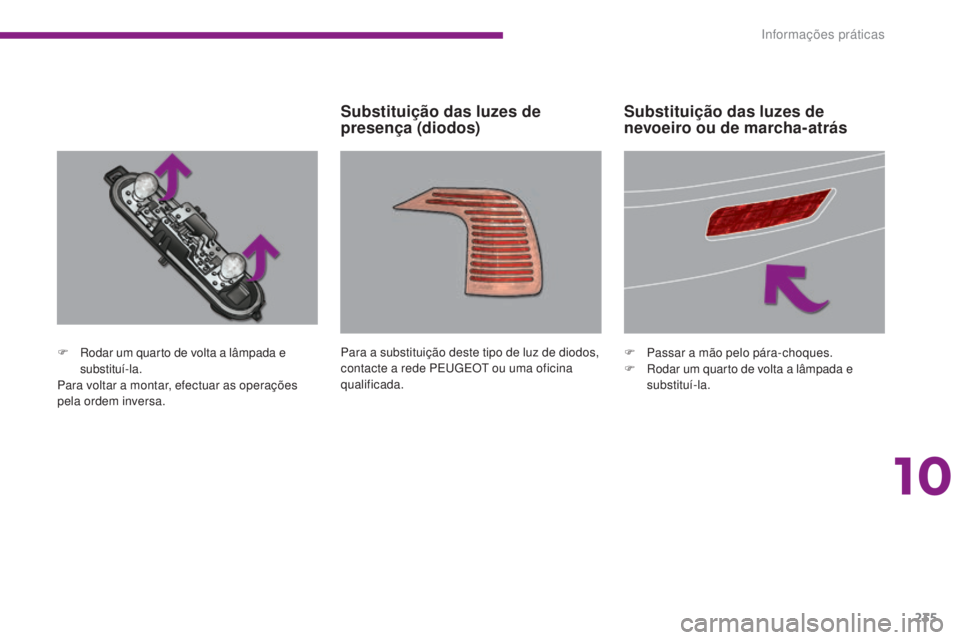

F Rodar um quarto de volta a lâmpada e substituí-la.
Para voltar a montar, efectuar as operações
pela ordem inversa. Para a substituição deste tipo de luz de diodos,
contacte a rede PEUGEOT ou uma oficina
qualificada.
F
P assar a mão pelo pára-choques.
F R odar um quarto de volta a lâmpada e
substituí-la.
Substituição das luzes de
presença (diodos) Substituição das luzes de
nevoeiro ou de marcha-atrás
10
Informações práticas

236
5008_pt_Chap10_infos-pratiques_ed01-2015
F Pressione os pares de grampos A, de
seguida, B e depois C , para desengatar o
porta-lâmpadas.
F
A
bra a mala e retire a junta superior da
tampa.
F

D

esmonte o friso central da tampa.
F

D

esaperte as duas porcas com uma chave
de 10.
F

Pressione as hastes roscadas ao mesmo
tempo que segura no farolim pelo lado exterior.
F Volte a fechar a tampa.
F D esligue o conector da luz e
posteriormente retire o tubo do lava-vidros
para remover a protecção transparente.

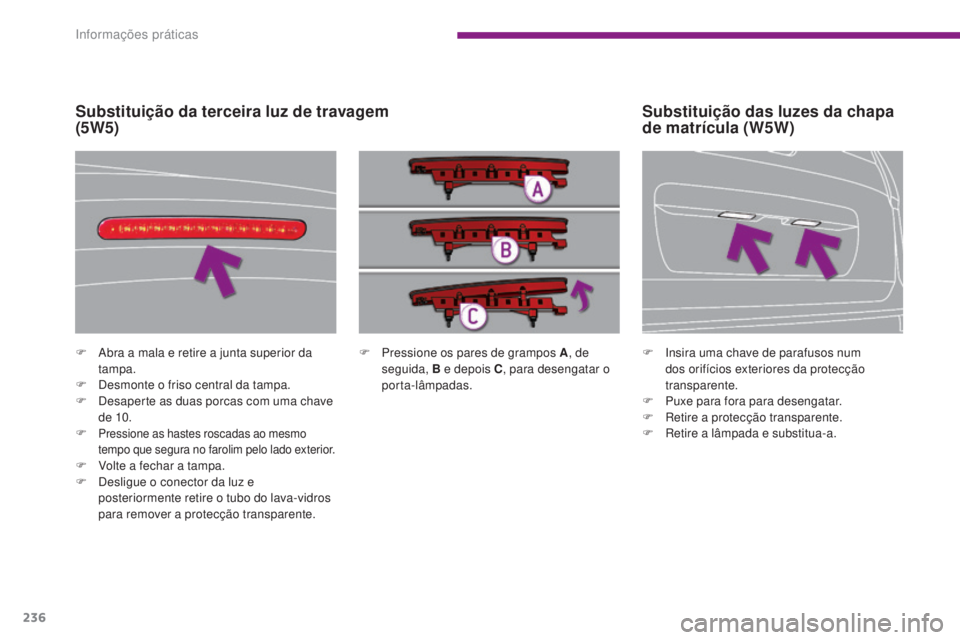

Substituição da terceira luz de travagem
(5W5)
F Insira uma chave de parafusos num dos orifícios exteriores da protecção
transparente.
F

P
uxe para fora para desengatar.
F

R
etire a protecção transparente.
F

R
etire a lâmpada e substitua-a.
Substituição das luzes da chapa
de matrícula (W5W)
Informações práticas

237
5008_pt_Chap10_infos-pratiques_ed01-2015

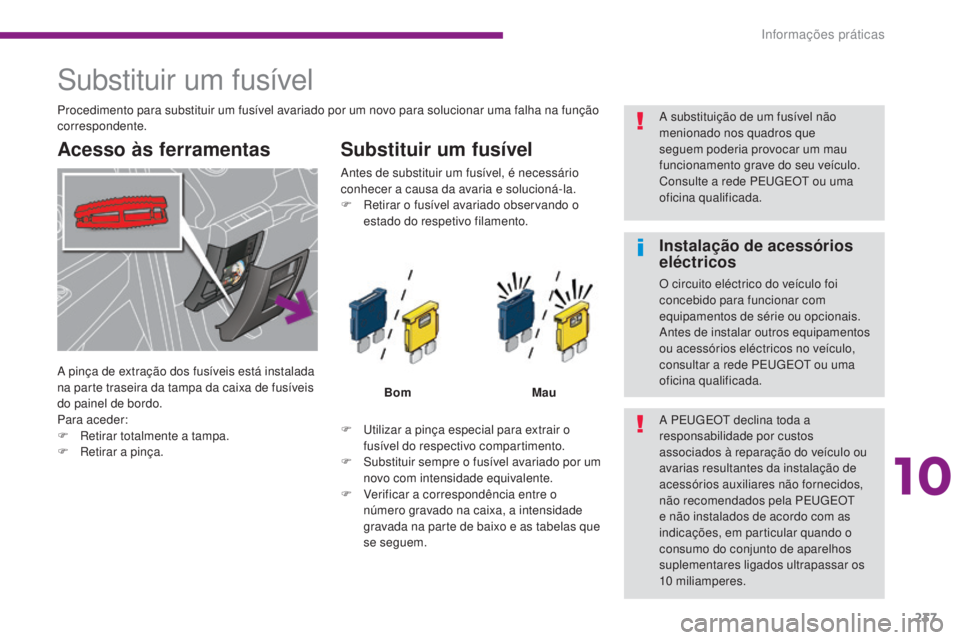

Substituir um fusível
Acesso às ferramentasSubstituir um fusível
F Utilizar a pinça especial para extrair o
fusível do respectivo compartimento.
F

S
ubstituir sempre o fusível avariado por um
novo com intensidade equivalente.
F

V
erificar a correspondência entre o
número gravado na caixa, a intensidade
gravada na parte de baixo e as tabelas que
se seguem. Bom
Mau
Antes de substituir um fusível, é necessário
conhecer a causa da avaria e solucioná-la.
F
R
etirar o fusível avariado observando o
estado do respetivo filamento.
Procedimento para substituir um fusível avariado por um novo para solucionar uma falha na função
correspondente.
A PEUGEOT declina toda a
responsabilidade por custos
associados à reparação do veículo ou
avarias resultantes da instalação de
acessórios auxiliares não fornecidos,
não recomendados pela PEUGEOT
e não instalados de acordo com as
indicações, em particular quando o
consumo do conjunto de aparelhos
suplementares ligados ultrapassar os
10

miliamperes.
Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consultar a rede PEUGEOT ou uma
oficina qualificada.
A pinça de extração dos fusíveis está instalada
na parte traseira da tampa da caixa de fusíveis
do painel de bordo.
Para aceder:
F

R

etirar totalmente a tampa.
F

R

etirar a pinça. A substituição de um fusível não
menionado nos quadros que
seguem poderia provocar um mau
funcionamento grave do seu veículo.
Consulte a rede PEUGEOT ou uma
oficina qualificada.
10
Informações práticas

238
5008_pt_Chap10_infos-pratiques_ed01-2015

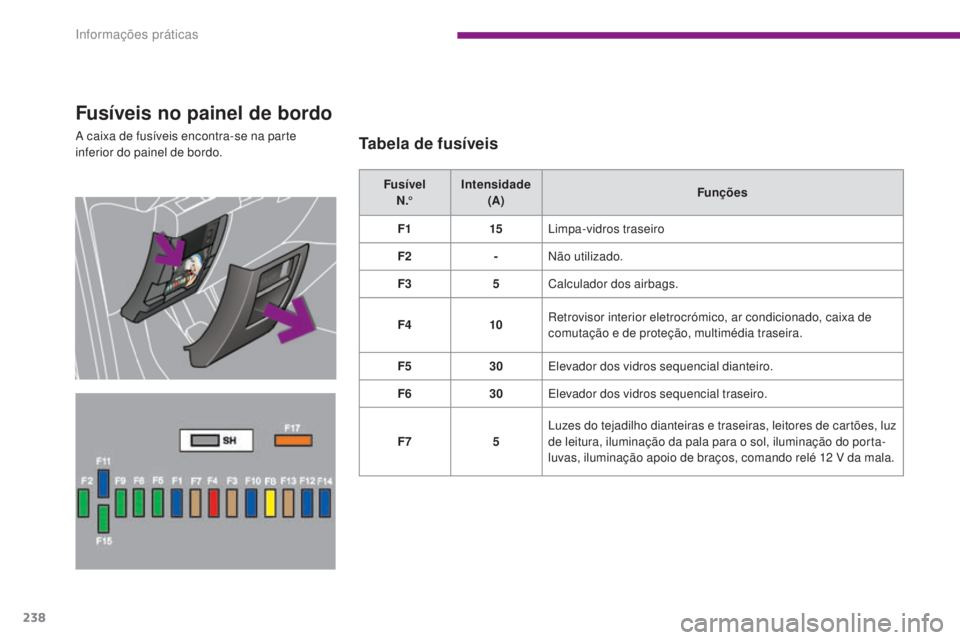

Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo.Tabela de fusíveis
Fusível N .° Intensidade
(A) Funções
F1 15Limpa-vidros traseiro
F2 -Não utilizado.
F3 5Calculador dos airbags.
F4 10Retrovisor interior eletrocrómico, ar condicionado, caixa de
comutação e de proteção, multimédia traseira.
F5 30Elevador dos vidros sequencial dianteiro.
F6 30Elevador dos vidros sequencial traseiro.
F7 5Luzes do tejadilho dianteiras e traseiras, leitores de cartões, luz
de leitura, iluminação da pala para o sol, iluminação do porta-
luvas, iluminação apoio de braços, comando relé 12
V da mala.
Informações práticas
