29

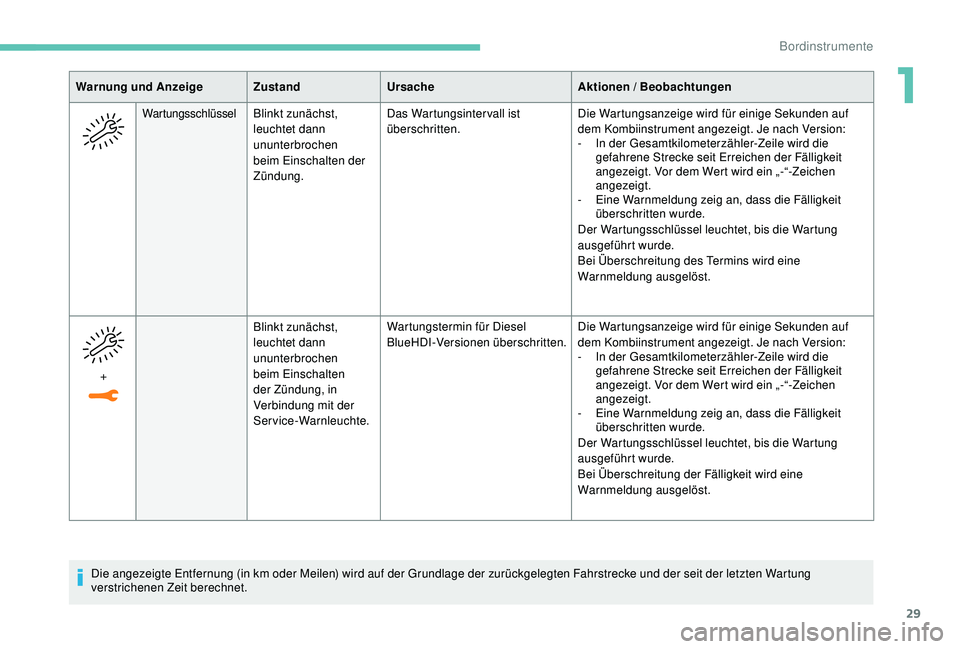

Warnung und AnzeigeZustandUrsache Aktionen / Beobachtungen
WartungsschlüsselBlinkt zunächst,
leuchtet dann
ununterbrochen
beim Einschalten der
Zündung.Das Wartungsintervall ist
überschritten.
Die Wartungsanzeige wird für einige Sekunden auf
dem Kombiinstrument angezeigt. Je nach Version:
-

I
n der Gesamtkilometerzähler-Zeile wird die
gefahrene Strecke seit Erreichen der Fälligkeit
angezeigt. Vor dem Wert wird ein „-“-Zeichen
angezeigt.
-

E
ine Warnmeldung zeig an, dass die Fälligkeit
überschritten wurde.
Der Wartungsschlüssel leuchtet, bis die Wartung
ausgeführt wurde.
Bei Überschreitung des Termins wird eine
Warnmeldung ausgelöst.
+ Blinkt zunächst,
leuchtet dann
ununterbrochen
beim Einschalten
der Zündung, in
Verbindung mit der
Service-Warnleuchte.Wartungstermin für Diesel
BlueHDI-Versionen überschritten.
Die Wartungsanzeige wird für einige Sekunden auf
dem Kombiinstrument angezeigt. Je nach Version:
-

I
n der Gesamtkilometerzähler-Zeile wird die
gefahrene Strecke seit Erreichen der Fälligkeit
angezeigt. Vor dem Wert wird ein „-“-Zeichen
angezeigt.
-

E
ine Warnmeldung zeig an, dass die Fälligkeit
überschritten wurde.
Der Wartungsschlüssel leuchtet, bis die Wartung
ausgeführt wurde.
Bei Überschreitung der Fälligkeit wird eine
Warnmeldung ausgelöst.
Die angezeigte Entfernung (in km oder Meilen) wird auf der Grundlage der zurückgelegten Fahrstrecke und der seit der letzten Wartung
verstrichenen Zeit berechnet.
1
Bordinstrumente

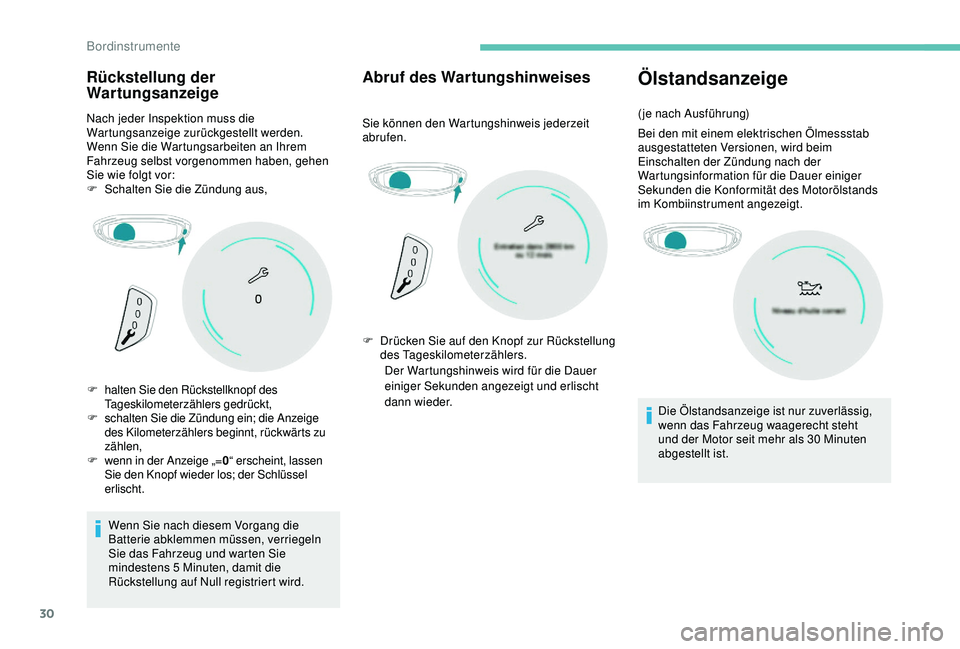

30
Rückstellung der
Wartungsanzeige
Nach jeder Inspektion muss die
Wartungsanzeige zurückgestellt werden.
Wenn Sie die Wartungsarbeiten an Ihrem
Fahrzeug selbst vorgenommen haben, gehen
Sie wie folgt vor:
F
S
chalten Sie die Zündung aus,
Wenn Sie nach diesem Vorgang die
Batterie abklemmen müssen, verriegeln
Sie das Fahrzeug und warten Sie
mindestens 5
Minuten, damit die
Rückstellung auf Null registriert wird.
Abruf des Wartungshinweises
Sie können den Wartungshinweis jederzeit
abrufen.
Ölstandsanzeige
F halten Sie den Rückstellknopf des Tageskilometerzählers gedrückt,
F
s

chalten Sie die Zündung ein; die Anzeige
des Kilometerzählers beginnt, rückwärts zu
zählen,
F
w

enn in der Anzeige „= 0“ erscheint, lassen
Sie den Knopf wieder los; der Schlüssel
erlischt. F

D
rücken Sie auf den Knopf zur Rückstellung
des Tageskilometerzählers.
Der Wartungshinweis wird für die Dauer
einiger Sekunden angezeigt und erlischt
dann wieder. (je nach Ausführung)
Bei den mit einem elektrischen Ölmessstab
ausgestatteten Versionen, wird beim
Einschalten der Zündung nach der
Wartungsinformation für die Dauer einiger
Sekunden die Konformität des Motorölstands
im Kombiinstrument angezeigt.
Die Ölstandsanzeige ist nur zuverlässig,
wenn das Fahrzeug waagerecht steht
und der Motor seit mehr als 30 Minuten
abgestellt ist.
Bordinstrumente

31

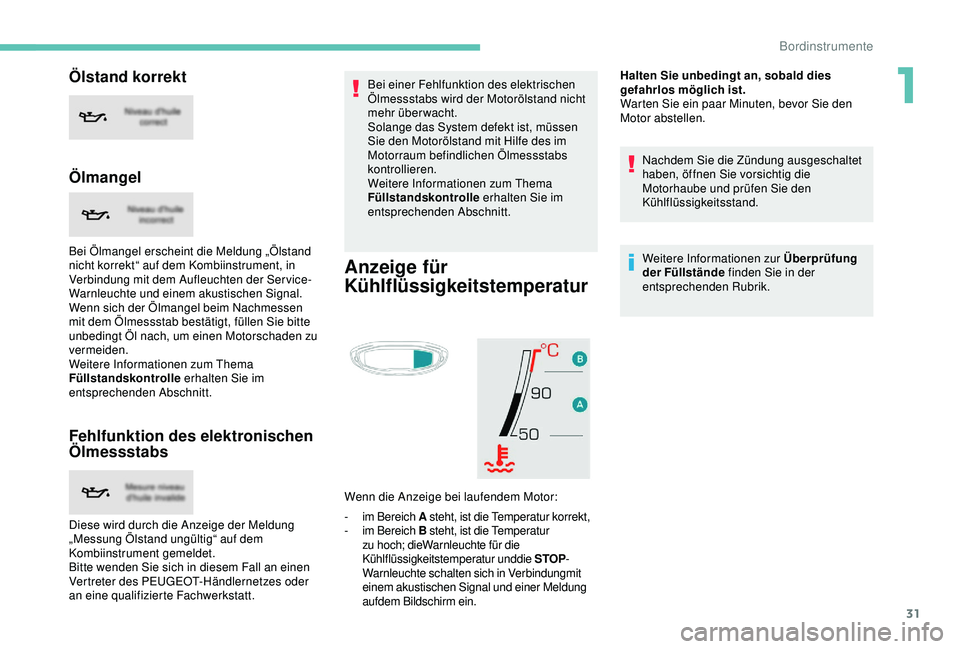

Ölstand korrekt
Ölmangel
Bei Ölmangel erscheint die Meldung „Ölstand
nicht korrekt“ auf dem Kombiinstrument, in
Verbindung mit dem Aufleuchten der Service-
Warnleuchte und einem akustischen Signal.
Wenn sich der Ölmangel beim Nachmessen
mit dem Ölmessstab bestätigt, füllen Sie bitte
unbedingt Öl nach, um einen Motorschaden zu
vermeiden.
Weitere Informationen zum Thema
Füllstandskontrolle erhalten Sie im
entsprechenden Abschnitt.
Fehlfunktion des elektronischen
Ölmessstabs
Anzeige für
Kühlflüssigkeitstemperatur
Wenn die Anzeige bei laufendem Motor:
-
i
m Bereich A steht, ist die Temperatur korrekt,
-

i
m Bereich B steht, ist die Temperatur
zu hoch; dieWarnleuchte für die
Kühlflüssigkeitstemperatur unddie STOP -
Warnleuchte schalten sich in Verbindungmit
einem akustischen Signal und einer Meldung
aufdem Bildschirm ein. Halten Sie unbedingt an, sobald dies
gefahrlos möglich ist.
Warten Sie ein paar Minuten, bevor Sie den
Motor abstellen.
Nachdem Sie die Zündung ausgeschaltet
haben, öffnen Sie vorsichtig die
Motorhaube und prüfen Sie den
Kühlflüssigkeitsstand.
Weitere Informationen zur Überprüfung
der Füllstände finden Sie in der
entsprechenden Rubrik.
Diese wird durch die Anzeige der Meldung
„Messung Ölstand ungültig“ auf dem
Kombiinstrument gemeldet.
Bitte wenden Sie sich in diesem Fall an einen
Vertreter des PEUGEOT-Händlernetzes oder
an eine qualifizierte Fachwerkstatt. Bei einer Fehlfunktion des elektrischen
Ölmessstabs wird der Motorölstand nicht
mehr überwacht.
Solange das System defekt ist, müssen
Sie den Motorölstand mit Hilfe des im
Motorraum befindlichen Ölmessstabs
kontrollieren.
Weitere Informationen zum Thema
Füllstandskontrolle
erhalten Sie im
entsprechenden Abschnitt.
1
Bordinstrumente

32

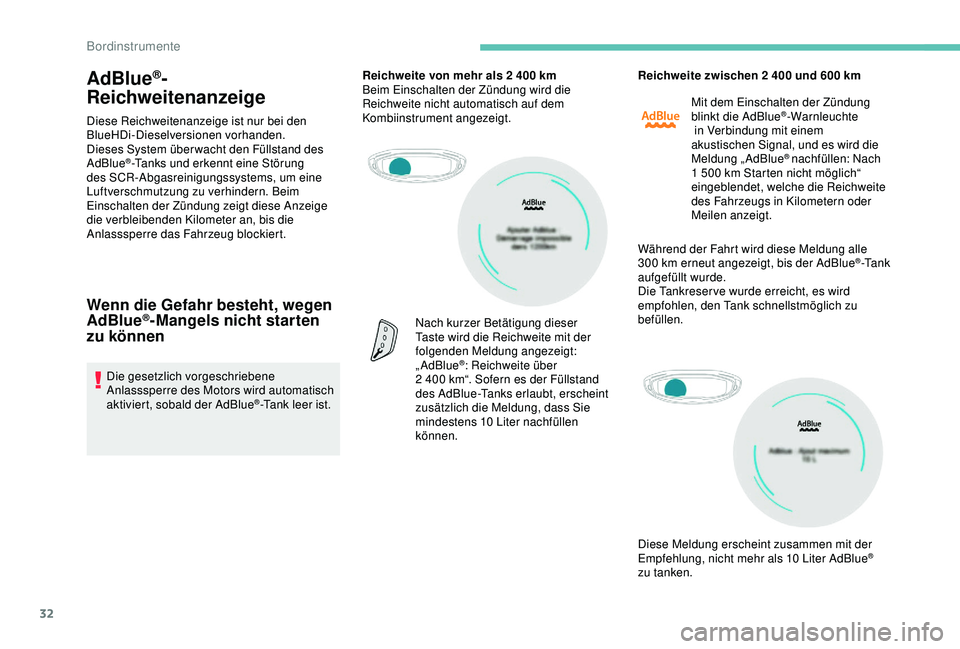

AdBlue®-
Reichweitenanzeige
Diese Reichweitenanzeige ist nur bei den
BlueHDi-Dieselversionen vorhanden.
Dieses System über wacht den Füllstand des
AdBlue
®-Tanks und erkennt eine Störung
des SCR-Abgasreinigungssystems, um eine
Luftverschmutzung zu verhindern. Beim
Einschalten der Zündung zeigt diese Anzeige
die verbleibenden Kilometer an, bis die
Anlasssperre das Fahrzeug blockiert. Reichweite zwischen 2
400 und 600 km
Mit dem Einschalten der Zündung
blinkt die AdBlue
®-Warnleuchte
in Verbindung mit einem
akustischen Signal, und es wird die
Meldung „ AdBlue
® nachfüllen: Nach
1

500

km Starten nicht möglich“
eingeblendet, welche die Reichweite
des Fahrzeugs in Kilometern oder
Meilen anzeigt.
Während der Fahrt wird diese Meldung alle
300

km erneut angezeigt, bis der AdBlue
®-Ta n k
aufgefüllt wurde.
Die Tankreser ve wurde erreicht, es wird
empfohlen, den Tank schnellstmöglich zu
befüllen.
Diese Meldung erscheint zusammen mit der
Empfehlung, nicht mehr als 10

Liter AdBlue
®
zu tanken.
Wenn die Gefahr besteht, wegen
AdBlue®-Mangels nicht starten
zu können
Die gesetzlich vorgeschriebene
Anlasssperre des Motors wird automatisch
aktiviert, sobald der AdBlue
®-Tank leer ist. Reichweite von mehr als 2 400 km
Beim Einschalten der Zündung wird die
Reichweite nicht automatisch auf dem
Kombiinstrument angezeigt.
Nach kurzer Betätigung dieser
Taste wird die Reichweite mit der
folgenden Meldung angezeigt:
„ AdBlue
®: Reichweite über
2

400

km“. Sofern es der Füllstand
des AdBlue-Tanks erlaubt, erscheint
zusätzlich die Meldung, dass Sie
mindestens 10
Liter nachfüllen
können.
Bordinstrumente

33

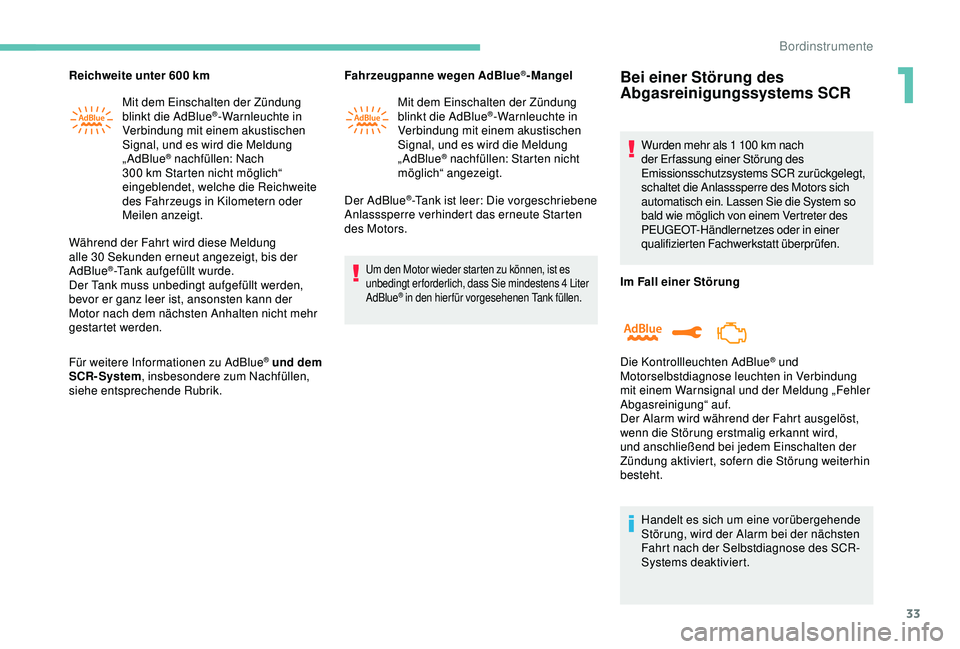

Reichweite unter 600 km
M it dem Einschalten der Zündung
blinkt die AdBlue
®-Warnleuchte in
Verbindung mit einem akustischen
Signal, und es wird die Meldung
„ AdBlue
® nachfüllen: Nach
300

km Starten nicht möglich“
eingeblendet, welche die Reichweite
des Fahrzeugs in Kilometern oder
Meilen anzeigt.
Während der Fahrt wird diese Meldung
alle 30

Sekunden erneut angezeigt, bis der
AdBlue
®-Tank aufgefüllt wurde.
Der Tank muss unbedingt aufgefüllt werden,
bevor er ganz leer ist, ansonsten kann der
Motor nach dem nächsten Anhalten nicht mehr
gestartet werden.
Für weitere Informationen zu AdBlue
® und dem
SCR-System , insbesondere zum Nachfüllen,
siehe entsprechende Rubrik. Fahrzeugpanne wegen AdBlue
®-Mangel
Mit dem Einschalten der Zündung
blinkt die AdBlue
®-Warnleuchte in
Verbindung mit einem akustischen
Signal, und es wird die Meldung
„ AdBlue
® nachfüllen: Starten nicht
möglich“ angezeigt.
Der AdBlue
®-Tank ist leer: Die vorgeschriebene
Anlasssperre verhindert das erneute Starten
des Motors.
Um den Motor wieder starten zu können, ist es
unbedingt er forderlich, dass Sie mindestens 4 Liter
AdBlue
® in den hierfür vorgesehenen Tank füllen.
Bei einer Störung des
Abgasreinigungssystems SCR
Wurden mehr als 1 100 km nach
d er Erfassung einer Störung des
Emissionsschutzsystems SCR zurückgelegt,
schaltet die Anlasssperre des Motors sich
automatisch ein. Lassen Sie die System so
bald wie möglich von einem Vertreter des
PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Im Fall einer Störung
Die Kontrollleuchten AdBlue
® und
Motorselbstdiagnose leuchten in Verbindung
mit einem Warnsignal und der Meldung „Fehler
Abgasreinigung“ auf.
Der Alarm wird während der Fahrt ausgelöst,
wenn die Störung erstmalig erkannt wird,
und anschließend bei jedem Einschalten der
Zündung aktiviert, sofern die Störung weiterhin
besteht.
Handelt es sich um eine vorübergehende
Störung, wird der Alarm bei der nächsten
Fahrt nach der Selbstdiagnose des SCR-
Systems deaktiviert.
1
Bordinstrumente

34

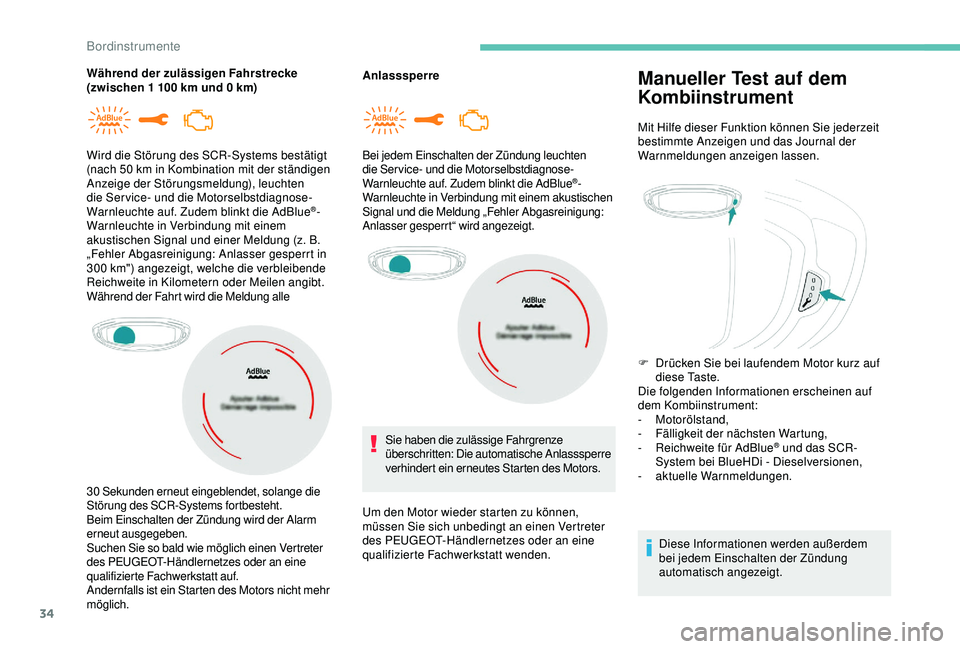

Während der zulässigen Fahrstrecke
(zwischen 1 100 km und 0 km)Anlasssperre
Wird die Störung des SCR-Systems bestätigt
(nach 50
km in Kombination mit der ständigen
Anzeige der Störungsmeldung), leuchten
die Service- und die Motorselbstdiagnose-
Warnleuchte auf. Zudem blinkt die AdBlue
®-
Warnleuchte in Verbindung mit einem
akustischen Signal und einer Meldung (z. B.
„Fehler Abgasreinigung: Anlasser gesperrt in
300


km") angezeigt, welche die verbleibende
Reichweite in Kilometern oder Meilen angibt.
Während der Fahrt wird die Meldung alle
30


Sekunden erneut eingeblendet, solange die
Störung des SCR-Systems fortbesteht.
Beim Einschalten der Zündung wird der Alarm
erneut ausgegeben.
Suchen Sie so bald wie möglich einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt auf.
Andernfalls ist ein Starten des Motors nicht mehr
möglich. Bei jedem Einschalten der Zündung leuchten
die Service- und die Motorselbstdiagnose-
Warnleuchte auf. Zudem blinkt die AdBlue
®-
Warnleuchte in Verbindung mit einem akustischen
Signal und die Meldung „Fehler Abgasreinigung:
Anlasser gesperrt“ wird angezeigt.
Sie haben die zulässige Fahrgrenze
überschritten: Die automatische Anlasssperre
verhindert ein erneutes Starten des Motors.
Um den Motor wieder starten zu können,
müssen Sie sich unbedingt an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt wenden.
Manueller Test auf dem
Kombiinstrument
Mit Hilfe dieser Funktion können Sie jederzeit
bestimmte Anzeigen und das Journal der
Warnmeldungen anzeigen lassen.
F

D
rücken Sie bei laufendem Motor kurz auf
diese Taste.
Die folgenden Informationen erscheinen auf
dem Kombiinstrument:
-


Motorölstand,
-
F

älligkeit der nächsten Wartung,
-

R
eichweite für AdBlue
® und das SCR-
System bei BlueHDi - Dieselversionen,
-
a

ktuelle Warnmeldungen.
Diese Informationen werden außerdem
bei jedem Einschalten der Zündung
automatisch angezeigt.

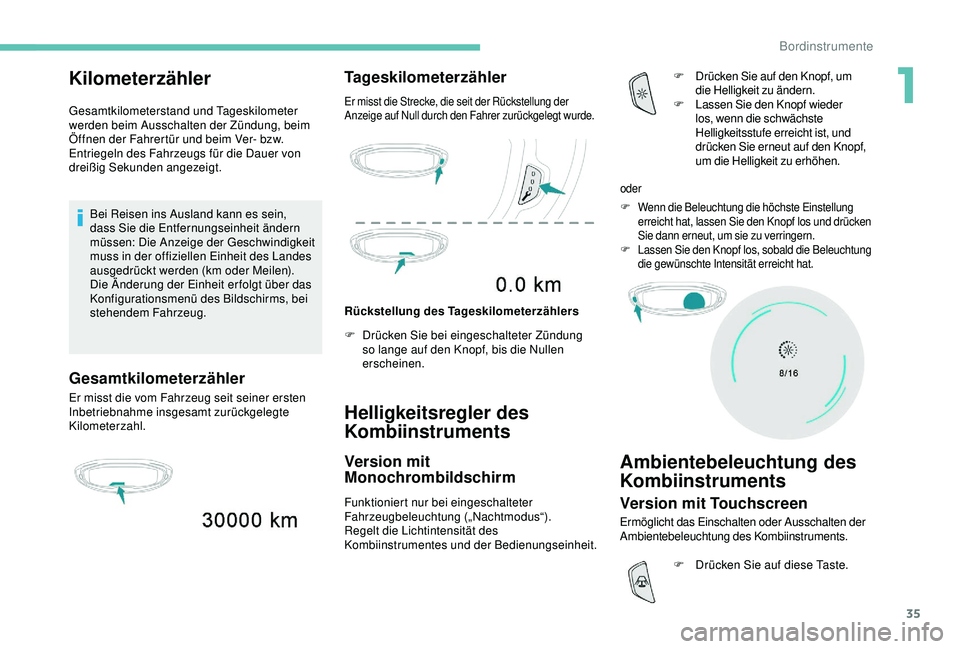

Bordinstrumente

35
Kilometerzähler
Gesamtkilometerstand und Tageskilometer
werden beim Ausschalten der Zündung, beim
Öffnen der Fahrertür und beim Ver- bzw.
Entriegeln des Fahrzeugs für die Dauer von
dreißig Sekunden angezeigt.Bei Reisen ins Ausland kann es sein,
dass Sie die Entfernungseinheit ändern
müssen: Die Anzeige der Geschwindigkeit
muss in der offiziellen Einheit des Landes
ausgedrückt werden (km oder Meilen).
Die Änderung der Einheit erfolgt über das
Konfigurationsmenü des Bildschirms, bei
stehendem Fahrzeug.
Gesamtkilometerzähler
Er misst die vom Fahrzeug seit seiner ersten
Inbetriebnahme insgesamt zurückgelegte
Kilometerzahl.
Tageskilometerzähler
Er misst die Strecke, die seit der Rückstellung der
Anzeige auf Null durch den Fahrer zurückgelegt wurde.
Rückstellung des Tageskilometerzählers
F
D
rücken Sie bei eingeschalteter Zündung
so lange auf den Knopf, bis die Nullen
erscheinen.
Helligkeitsregler des
Kombiinstruments
Version mit
Monochrombildschirm
Funktioniert nur bei eingeschalteter
Fahrzeugbeleuchtung („Nachtmodus“).
Regelt die Lichtintensität des
Kombiinstrumentes und der Bedienungseinheit. F
D

rücken Sie auf den Knopf, um
die Helligkeit zu ändern.
F
L
assen Sie den Knopf wieder
los, wenn die schwächste
Helligkeitsstufe erreicht ist, und
drücken Sie erneut auf den Knopf,
um die Helligkeit zu erhöhen.
oder
Ambientebeleuchtung des
Kombiinstruments
Version mit Touchscreen
Ermöglicht das Einschalten oder Ausschalten der
Ambientebeleuchtung des Kombiinstruments.
F Wenn die Beleuchtung die höchste Einstellung erreicht hat, lassen Sie den Knopf los und drücken
Sie dann erneut, um sie zu verringern.
F
L

assen Sie den Knopf los, sobald die Beleuchtung
die gewünschte Intensität erreicht hat.
F Drücken Sie auf diese Taste.
1
Bordinstrumente

36

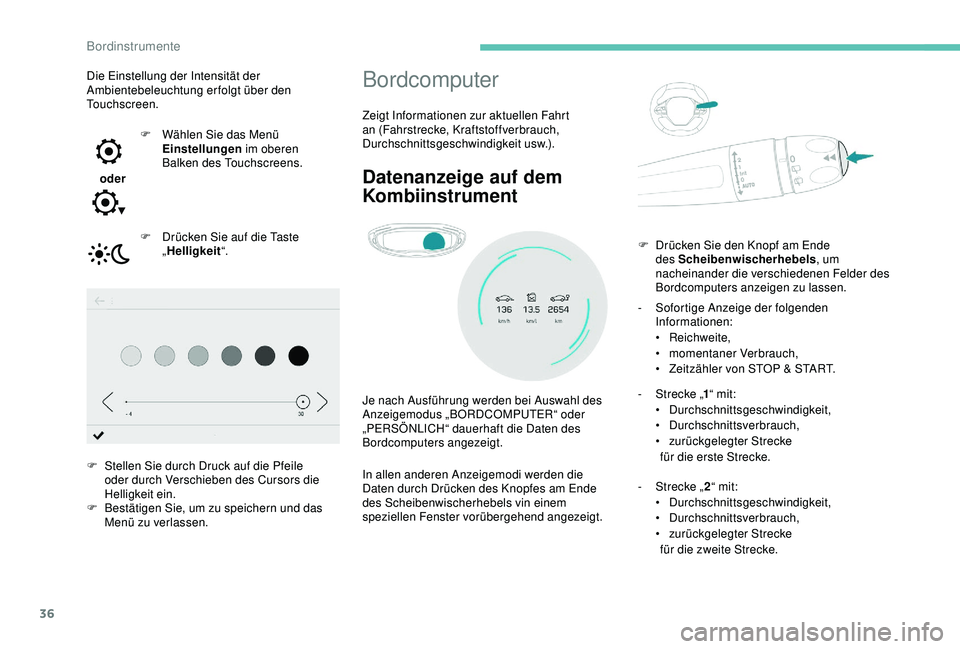

Bordcomputer
Zeigt Informationen zur aktuellen Fahrt
an (Fahrstrecke, Kraftstoffverbrauch,
Durchschnittsgeschwindigkeit usw.).
Datenanzeige auf dem
Kombiinstrument
Je nach Ausführung werden bei Auswahl des
Anzeigemodus „BORDCOMPUTER“ oder
„PERSÖNLICH“ dauerhaft die Daten des
Bordcomputers angezeigt.
In allen anderen Anzeigemodi werden die
Daten durch Drücken des Knopfes am Ende
des Scheibenwischerhebels vin einem
speziellen Fenster vorübergehend angezeigt.-
So

fortige Anzeige der folgenden
Informationen:
•

Reichweite,
•
m
omentaner Verbrauch,
•
Z
eitzähler von STOP & START.
- S trecke „
1“ mit:
• Durchschnittsgeschwindigkeit,
•


Durchschnittsverbrauch,
•
z

urückgelegter Strecke
für die erste Strecke.
-

S
trecke „2“ mit:
•


Durchschnittsgeschwindigkeit,
•


Durchschnittsverbrauch,
•
z

urückgelegter Strecke
für die zweite Strecke.
F

D
rücken Sie den Knopf am Ende
des Scheibenwischerhebels , um
nacheinander die verschiedenen Felder des
Bordcomputers anzeigen zu lassen.
Die Einstellung der Intensität der
Ambientebeleuchtung erfolgt über den
Touchscreen.
oder F

W

ählen Sie das Menü
Einstellungen im oberen
Balken des Touchscreens.
F

D

rücken Sie auf die Taste
„ Helligkeit “.
F

S

tellen Sie durch Druck auf die Pfeile
oder durch Verschieben des Cursors die
Helligkeit ein.
F

B

estätigen Sie, um zu speichern und das
Menü zu verlassen.
Bordinstrumente

37

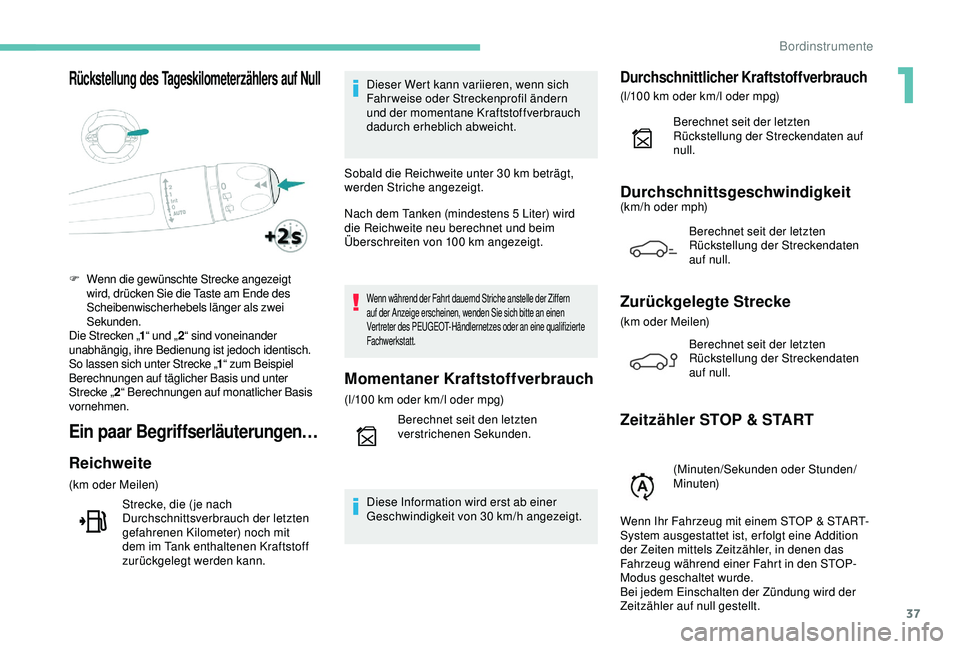

Rückstellung des Tageskilometerzählers auf Null
Ein paar Begriffserläuterungen…
Reichweite
(km oder Meilen)Strecke, die ( je nach
Durchschnittsverbrauch der letzten
gefahrenen Kilometer) noch mit
dem im Tank enthaltenen Kraftstoff
zurückgelegt werden kann. Dieser Wert kann variieren, wenn sich
Fahrweise oder Streckenprofil ändern
und der momentane Kraftstoffverbrauch
dadurch erheblich abweicht.
Sobald die Reichweite unter 30 km beträgt,
werden Striche angezeigt.
Nach dem Tanken (mindestens 5 Liter) wird
die Reichweite neu berechnet und beim
Überschreiten von 100

km angezeigt.
Wenn während der Fahrt dauernd Striche anstelle der Ziffern
auf der Anzeige erscheinen, wenden Sie sich bitte an einen
Vertreter des PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Momentaner Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
B erechnet seit den letzten
verstrichenen Sekunden.
Diese Information wird erst ab einer
Geschwindigkeit von 30


km/h angezeigt.
Durchschnittlicher Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)B erechnet seit der letzten
Rückstellung der Streckendaten auf
null.
Durchschnittsgeschwindigkeit(km/h oder mph)
Berechnet seit der letzten
Rückstellung der Streckendaten
auf null.
Zurückgelegte Strecke
(km oder Meilen)Berechnet seit der letzten
Rückstellung der Streckendaten
auf null.
Zeitzähler STOP & START
F Wenn die gewünschte Strecke angezeigt wird, drücken Sie die Taste am Ende des
Scheibenwischerhebels länger als zwei
Sekunden.
Die Strecken „ 1“ und „ 2“ sind voneinander
unabhängig, ihre Bedienung ist jedoch identisch.
So lassen sich unter Strecke „ 1“ zum Beispiel
Berechnungen auf täglicher Basis und unter
Strecke „ 2“ Berechnungen auf monatlicher Basis
vornehmen.
(Minuten/Sekunden oder Stunden/
Minuten)
Wenn Ihr Fahrzeug mit einem STOP & START-
System ausgestattet ist, er folgt eine Addition
der Zeiten mittels Zeitzähler, in denen das
Fahrzeug während einer Fahrt in den STOP-
Modus geschaltet wurde.
Bei jedem Einschalten der Zündung wird der
Zeitzähler auf null gestellt.
1
Bordinstrumente

38

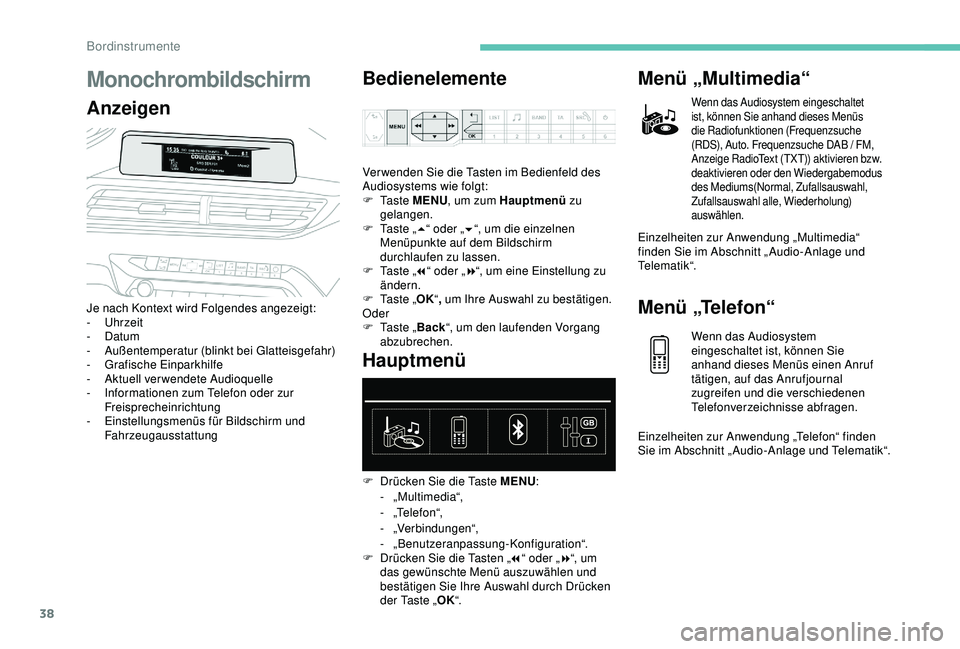

Monochrombildschirm
AnzeigenBedienelemente
Je nach Kontext wird Folgendes angezeigt:
-
Uhrzeit
-
Datum
-
A

ußentemperatur (blinkt bei Glatteisgefahr)
-
G

rafische Einparkhilfe
-
A

ktuell verwendete Audioquelle
-

I
nformationen zum Telefon oder zur
Freisprecheinrichtung
-

E
instellungsmenüs für Bildschirm und
Fahrzeugausstattung Ver wenden Sie die Tasten im Bedienfeld des
Audiosystems wie folgt:
F
Ta s t e
MENU , um zum Hauptmenü zu
gelangen.
F
Ta
s t e „
5“ oder „ 6“, um die einzelnen
Menüpunkte auf dem Bildschirm
durchlaufen zu lassen.
F
Ta
s t e „
7“ oder „ 8“, um eine Einstellung zu
ändern.
F Ta s t e „
OK“, um Ihre Auswahl zu bestätigen.
Oder
F

Ta
s t e „Back “, um den laufenden Vorgang
abzubrechen.
Hauptmenü
F Drücken Sie die Taste MENU :
- „Multimedia“,
-


„Telefon“,
-


„Verbindungen“,
-


„Benutzeranpassung-Konfiguration“.
F

D
rücken Sie die Tasten „ 7“ oder „ 8“, um
das gewünschte Menü auszuwählen und
bestätigen Sie Ihre Auswahl durch Drücken
der Taste „ OK“.
Menü „Multimedia“
Wenn das Audiosystem eingeschaltet
ist, können Sie anhand dieses Menüs
die Radiofunktionen (Frequenzsuche
(RDS), Auto. Frequenzsuche DAB / FM,
Anzeige RadioText (TXT)) aktivieren bzw.
deaktivieren oder den Wiedergabemodus
des Mediums(Normal, Zufallsauswahl,
Zufallsauswahl alle, Wiederholung)
auswählen.
Einzelheiten zur Anwendung „Multimedia“
finden Sie im Abschnitt „ Audio-Anlage und
Telematik“.
M e n ü „Te l e f o n “
Wenn das Audiosystem
eingeschaltet ist, können Sie
anhand dieses Menüs einen Anruf
tätigen, auf das Anrufjournal
zugreifen und die verschiedenen
Telefonverzeichnisse abfragen.
Einzelheiten zur Anwendung „Telefon“ finden
Sie im Abschnitt „ Audio-Anlage und Telematik“.
Bordinstrumente
