PEUGEOT 5008 2017 Bruksanvisningar (in Swedish)

289
Under sträckan som körs efter att motorn
har startats för första gången kan det
hända att Stop & Start inte är i funktion.
I så fall kommer funktionen inte att vara
tillgänglig på nytt förrän bilen stått stilla
kontinuerligt under en tid som beror
på yttertemperaturen och batteriets
laddningstillstånd (upp till 8 timmar). När den totala mätarställningen når
100 km ska du för högerstyrda bilar vänta
i cirka 15 minuter innan motorn startas.
Om det efter dessa åtgärder kvarstår lättare
störningar, ska du rådfråga en PEUGEOT-
verkstad eller en annan kvalificerad verkstad.
Genom att läsa under motsvarande rubriker
kan du själv ta reda på hur vissa utrustningar
återställs, som exempelvis:
-

n
yckel med fjärrkontroll eller elektronisk
nyckel (beroende på version),
-
so
ltak och elektrisk solgardin,
-
e
lmanövrerade fönsterhissar,
-

d
atum och tid,
-
s
parade radiostationer.

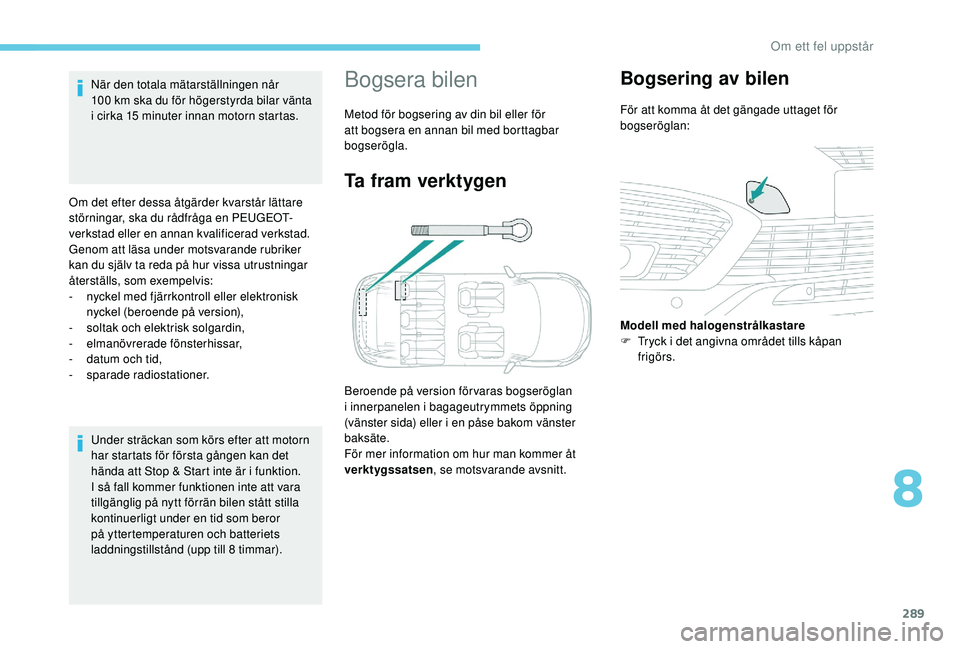

Bogsera bilen
Metod för bogsering av din bil eller för
att bogsera en annan bil med borttagbar
bogserögla.
Ta fram verktygen
Beroende på version förvaras bogseröglan
i innerpanelen i bagageutrymmets öppning
(vänster sida) eller i en påse bakom vänster
baksäte.
För mer information om hur man kommer åt
verktygssatsen
, se motsvarande avsnitt.
Bogsering av bilen
För att komma åt det gängade uttaget för
bogseröglan:
Modell med halogenstrålkastare
F

T
ryck i det angivna området tills kåpan
frigörs.
8
Om ett fel uppstår

290
F För växelspaken till friläge (läge N för automatlåda).
Om man inte följer denna regel kan
skador uppstå på vissa komponenter
(bromssystem, växellåda etc.) och att
bromsservot är verkningslöst då motorn
startas på nytt. F

T
änd varningsljusen på båda bilarna.
F
S
tarta försiktigt och kör långsamt en kort
sträcka.

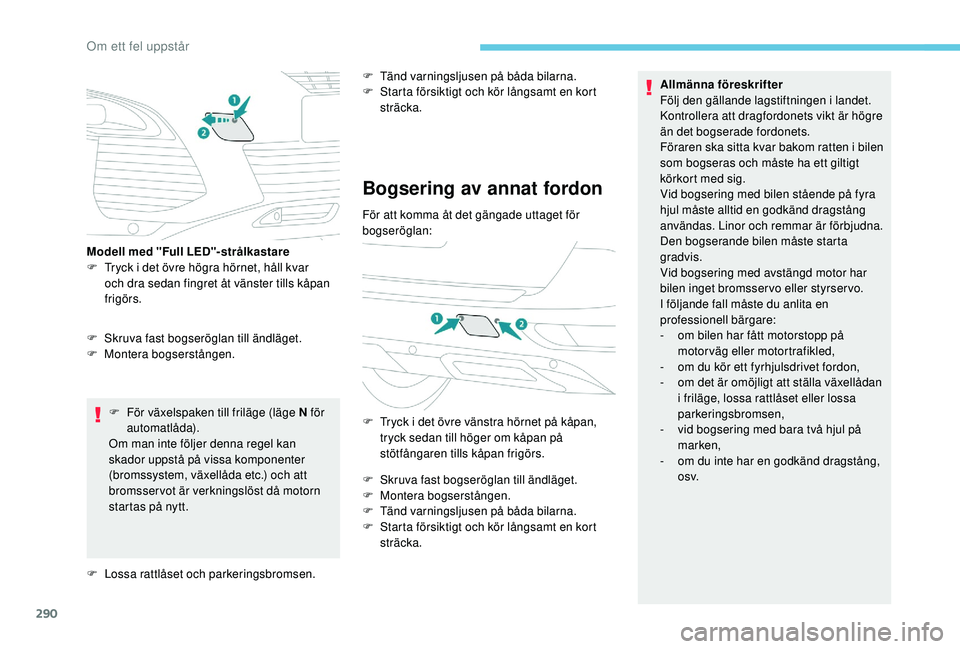

Bogsering av annat fordon
För att komma åt det gängade uttaget för
bogseröglan:
F

T
ryck i det övre vänstra hörnet på kåpan,
tryck sedan till höger om kåpan på
stötfångaren tills kåpan frigörs.
F

S
kruva fast bogseröglan till ändläget.
F

M
ontera bogserstången.
F

T
änd varningsljusen på båda bilarna.
F

S
tarta försiktigt och kör långsamt en kort
sträcka. Allmänna föreskrifter
Följ den gällande lagstiftningen i landet.
Kontrollera att dragfordonets vikt är högre
än det bogserade fordonets.
Föraren ska sitta kvar bakom ratten i bilen
som bogseras och måste ha ett giltigt
körkort med sig.
Vid bogsering med bilen stående på fyra
hjul måste alltid en godkänd dragstång
användas. Linor och remmar är förbjudna.
Den bogserande bilen måste starta
gradvis.
Vid bogsering med avstängd motor har
bilen inget bromsservo eller styrservo.
I följande fall måste du anlita en
professionell bärgare:
-

o
m bilen har fått motorstopp på
motorväg eller motortrafikled,
-

o
m du kör ett fyrhjulsdrivet fordon,
-
o

m det är omöjligt att ställa växellådan
i friläge, lossa rattlåset eller lossa
parkeringsbromsen,
-

v
id bogsering med bara två hjul på
marken,
-

o
m du inte har en godkänd dragstång,
o sv.
F

S

kruva fast bogseröglan till ändläget.
F

M

ontera bogserstången.
Modell med "Full LED"-strålkastare
F

T

ryck i det övre högra hörnet, håll kvar
och dra sedan fingret åt vänster tills kåpan
frigörs.
F

L

ossa rattlåset och parkeringsbromsen.
Om ett fel uppstår

291

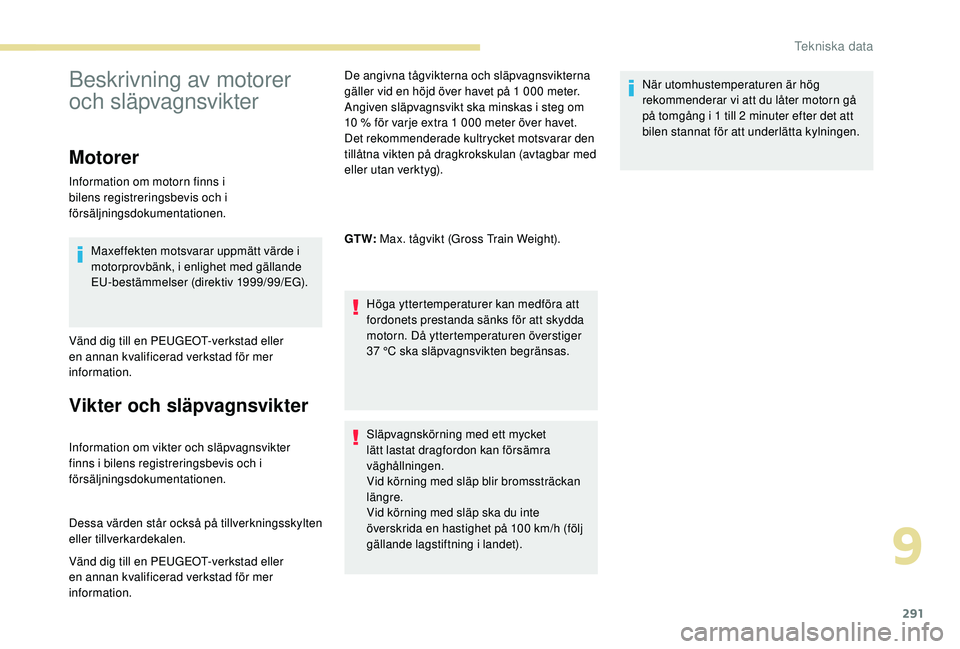

Beskrivning av motorer
och släpvagnsvikter
Motorer
Information om motorn finns i
bilens registreringsbevis och i
försäljningsdokumentationen.Maxeffekten motsvarar uppmätt värde i
motorprovbänk, i enlighet med gällande
EU-bestämmelser (direktiv 1999/99/EG).
Vänd dig till en PEUGEOT-verkstad eller
en annan kvalificerad verkstad för mer
information.
Vikter och släpvagnsvikter
Information om vikter och släpvagnsvikter
finns i bilens registreringsbevis och i
försäljningsdokumentationen.
Dessa värden står också på tillverkningsskylten
eller tillverkardekalen.
Vänd dig till en PEUGEOT-verkstad eller
en annan kvalificerad verkstad för mer
information. De angivna tågvikterna och släpvagnsvikterna
gäller vid en höjd över havet på 1 000 meter.
Angiven släpvagnsvikt ska minskas i steg om
10 % för varje extra 1 000 meter över havet.
Det rekommenderade kultrycket motsvarar den
tillåtna vikten på dragkrokskulan (avtagbar med
eller utan verktyg).
GT W:
Max. tågvikt (Gross Train Weight).
Höga yttertemperaturer kan medföra att
fordonets prestanda sänks för att skydda
motorn. Då yttertemperaturen överstiger
37 °C ska släpvagnsvikten begränsas.
Släpvagnskörning med ett mycket
lätt lastat dragfordon kan försämra
väghållningen.
Vid körning med släp blir bromssträckan
längre.
Vid körning med släp ska du inte
överskrida en hastighet på 100 km/h (följ
gällande lagstiftning i landet). När utomhustemperaturen är hög
rekommenderar vi att du låter motorn gå
på tomgång i 1 till 2 minuter efter det att
bilen stannat för att underlätta kylningen.
9
Tekniska data

292

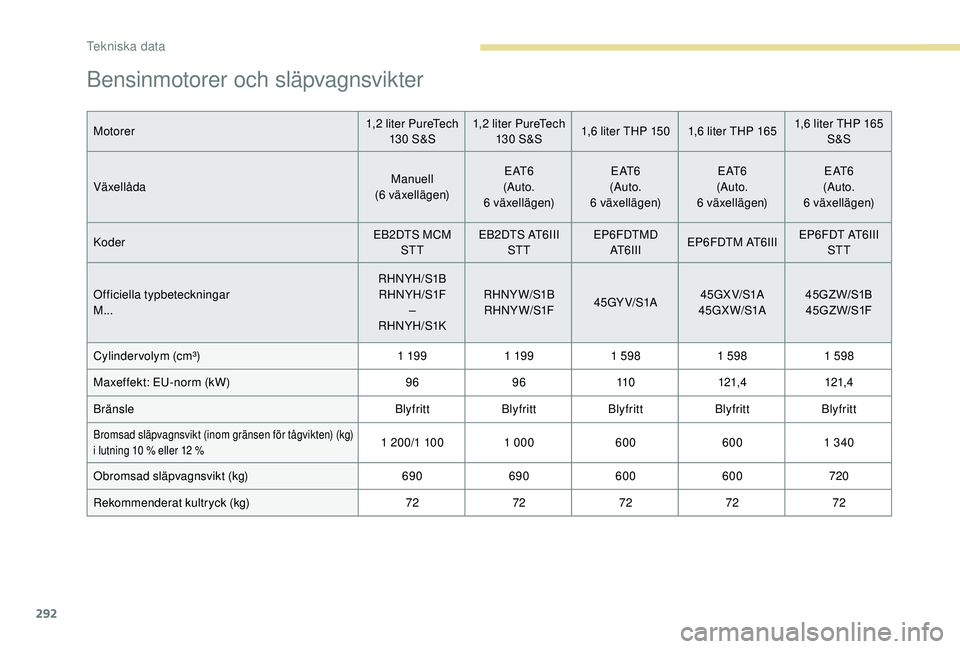

Bensinmotorer och släpvagnsvikter
Motorer1,2 liter PureTech
13 0 S &S 1,2 liter PureTech
13 0 S &S 1,6 liter THP 150 1,6 liter THP 165 1,6 liter THP 165
S&S
Växellåda Manuell
(6 växellägen) E AT 6
(Auto.
6


växellägen)E AT 6
(Auto.
6


växellägen)E AT 6
(Auto.
6


växellägen)E AT 6
(Auto.
6


växellägen)
Koder EB2DTS MCM
STT EB2DTS AT6III
STT EP6FDTMD
AT6III EP6FDTM AT6III EP6FDT AT6III
STT
Officiella typbeteckningar
M... RHNYH/S1B
RHNYH/S1F –
RHNYH/S1K RHNYW/S1B
RHNYW/S1F 45GY V/S1A45GX V/S1A
45GX W/S1A 45GZ W/S1B
45G Z W/S1F
Cylindervolym (cm³) 1 19 91 19 91 598 1 5981 598
Maxeffekt: EU-norm (kW) 969611 0121,4 121,4
Bränsle BlyfrittBlyfrittBlyfrittBlyfrittBlyfritt
Bromsad släpvagnsvikt (inom gränsen för tågvikten) (kg)
i lutning 10 % eller 12 %1 200/1 100 1 0006006001 340
Obromsad släpvagnsvikt (kg) 690690600 600 720
Rekommenderat kultryck (kg) 7272727272
Tekniska data

293

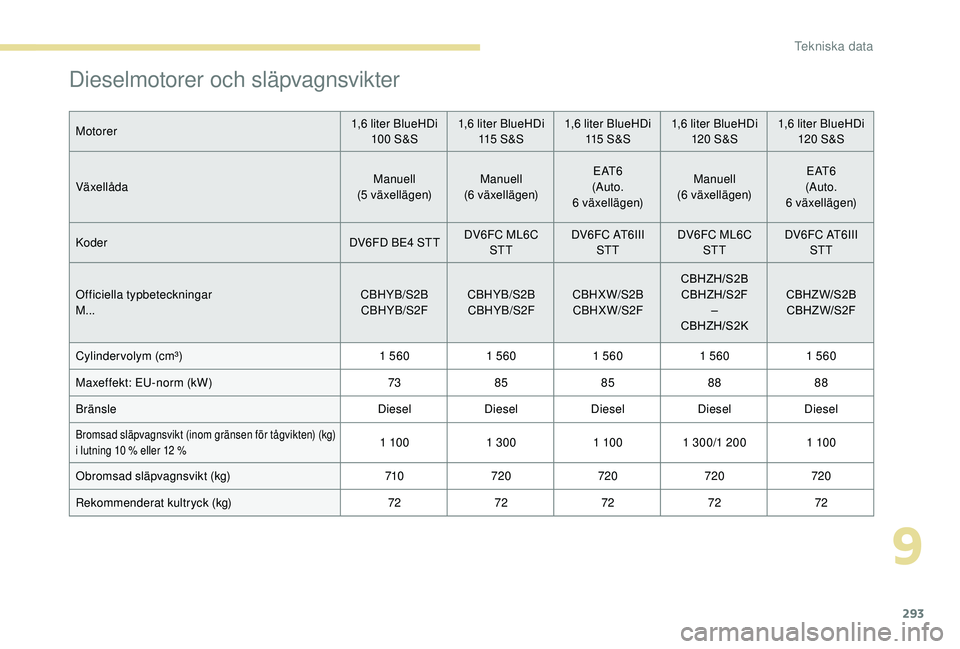

Dieselmotorer och släpvagnsvikter
Motorer1,6 liter BlueHDi
10 0 S&S 1,6 liter BlueHDi
115 S & S 1,6 liter BlueHDi
115 S & S 1,6 liter BlueHDi
120 S&S 1,6 liter BlueHDi
120 S&S
Växellåda Manuell
(5 växellägen) Manuell
(6 växellägen) E AT 6
(Auto.
6


växellägen)Manuell
(6 växellägen) E AT 6
(Auto.
6


växellägen)
Koder DV6FD BE4 STTDV6FC ML6C
STT DV6FC AT6III
STT DV6FC ML6C
STT DV6FC AT6III
STT
Officiella typbeteckningar
M... CBHYB/S2B
CBHYB/S2F CBHYB/S2B
CBHYB/S2F CBHXW/S2B
CBHXW/S2F CBHZH/S2B
CBHZH/S2F –
CBHZH/S2K CBHZW/S2B
CBHZW/S2F
Cylindervolym (cm³) 1 5601 5601 5601 5601 560
Maxeffekt: EU-norm (kW) 7385 8588 88
Bränsle DieselDieselDieselDieselDiesel
Bromsad släpvagnsvikt (inom gränsen för tågvikten) (kg)
i lutning 10 % eller 12 %1 10 01 300 1 10 01 300/1 200 1 10 0
Obromsad släpvagnsvikt (kg) 710720 720720720
Rekommenderat kultryck (kg) 7272727272
9
Tekniska data

294

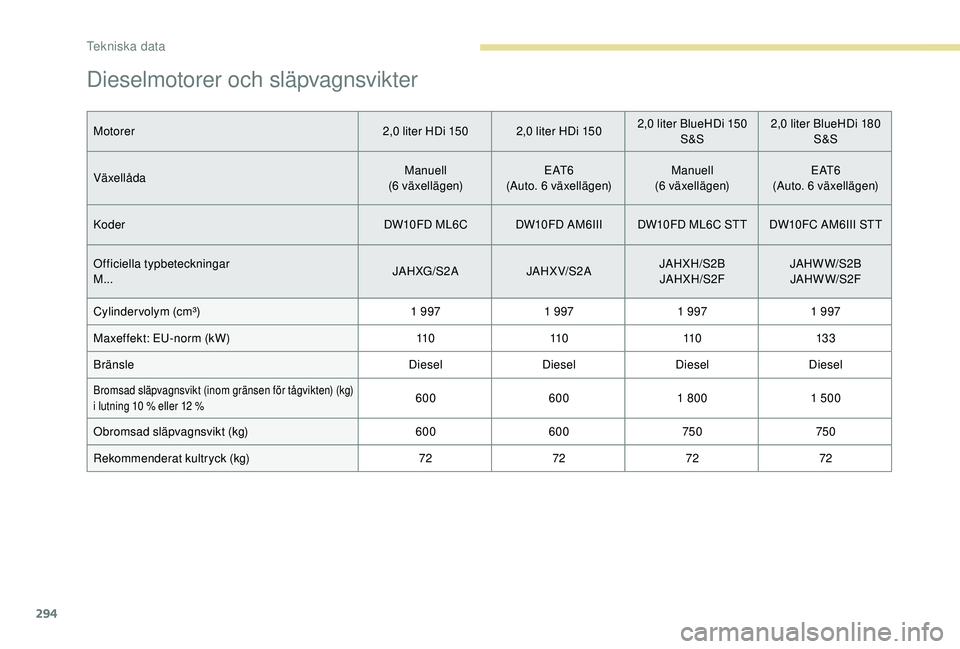

Dieselmotorer och släpvagnsvikter
Motorer2,0 liter HDi 150 2,0 liter HDi 1502,0 liter BlueHDi 150
S&S 2,0 liter BlueHDi 180
S&S
Växellåda Manuell
(6 växellägen) E AT 6
(Auto. 6 växellägen) Manuell
(6 växellägen) E AT 6
(Auto. 6 växellägen)
Koder DW10FD ML6C DW10FD AM6IIIDW10FD ML6C STT DW10FC AM6III STT
Officiella typbeteckningar
M... JAHXG/S2 A
JAHX V/S2 AJAHXH/S2B
JAHXH/S2F JAHWW/S2B
JAHWW/S2F
Cylindervolym (cm³) 1 9971 9971 9971 997
Maxeffekt: EU-norm (kW) 11 011 011 013 3
Bränsle DieselDieselDieselDiesel
Bromsad släpvagnsvikt (inom gränsen för tågvikten) (kg)
i lutning 10 % eller 12 %6006001 800 1 500
Obromsad släpvagnsvikt (kg) 600600 750750
Rekommenderat kultryck (kg) 72727272
Tekniska data

295

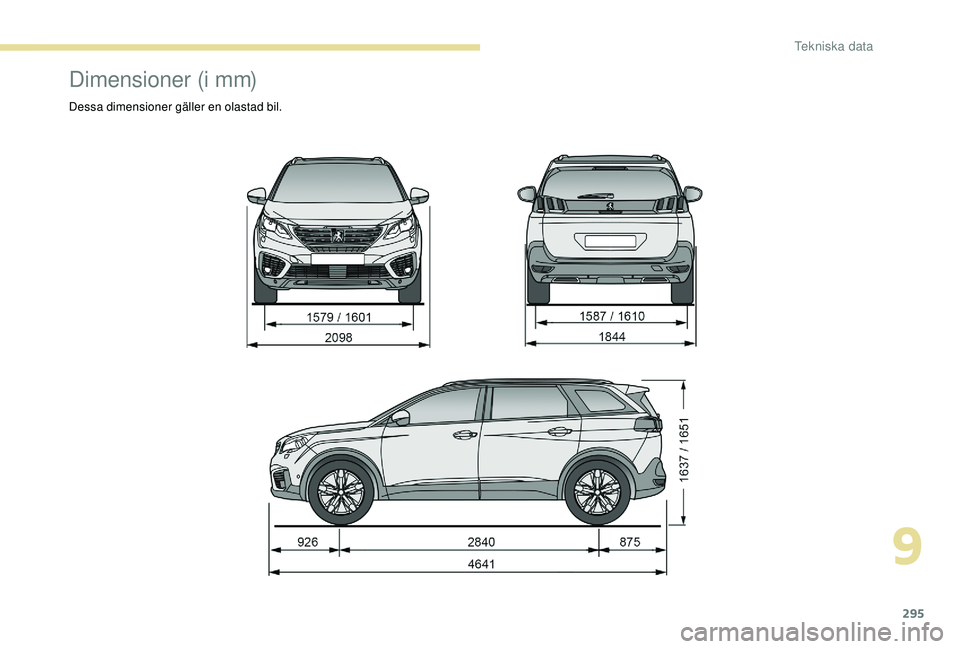

Dimensioner (i mm)
Dessa dimensioner gäller en olastad bil.
9
Tekniska data

296

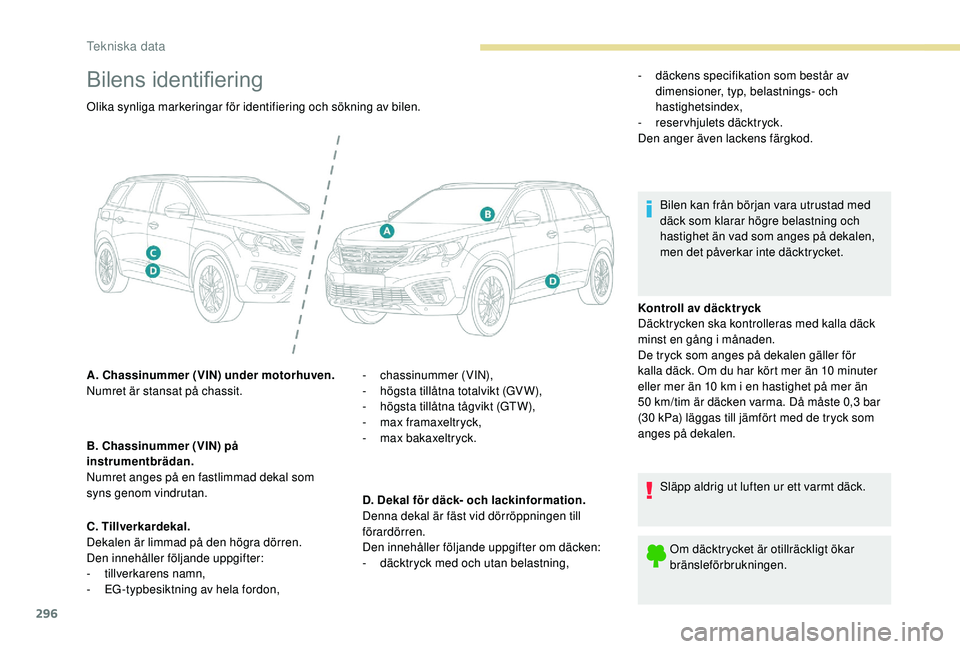

Bilens identifiering
Kontroll av däcktr yck
Däcktrycken ska kontrolleras med kalla däck
minst en gång i månaden.
De tryck som anges på dekalen gäller för
kalla däck. Om du har kört mer än 10 minuter
eller mer än 10 km i en hastighet på mer än
50 km/tim är däcken varma. Då måste 0,3 bar
(30 kPa) läggas till jämfört med de tryck som
anges på dekalen.
Släpp aldrig ut luften ur ett varmt däck.
Om däcktrycket är otillräckligt ökar
bränsleförbrukningen.
Olika synliga markeringar för identifiering och sökning av bilen.
A. Chassinummer (VIN) under motorhuven.
Numret är stansat på chassit.
B. Chassinummer (VIN) på
instrumentbrädan.
Numret anges på en fastlimmad dekal som
syns genom vindrutan.
C. Tillverkardekal.
Dekalen är limmad på den högra dörren.
Den innehåller följande uppgifter:
-
t

illverkarens namn,
-

E

G -typbesiktning av hela fordon, -

c

hassinummer (VIN),
-

h

ögsta tillåtna totalvikt (GV W),
-

h

ögsta tillåtna tågvikt (GTW),
-

m

ax framaxeltryck,
-
m

ax bakaxeltryck.
D. Dekal för däck- och lackinformation.
Denna dekal är fäst vid dörröppningen till
förardörren.
Den innehåller följande uppgifter om däcken:
-

d

äcktryck med och utan belastning, -

d
äckens specifikation som består av
dimensioner, typ, belastnings- och
hastighetsindex,
-
r
eser vhjulets däcktryck.
Den anger även lackens färgkod.
Bilen kan från början vara utrustad med
däck som klarar högre belastning och
hastighet än vad som anges på dekalen,
men det påverkar inte däcktrycket.
Tekniska data

1

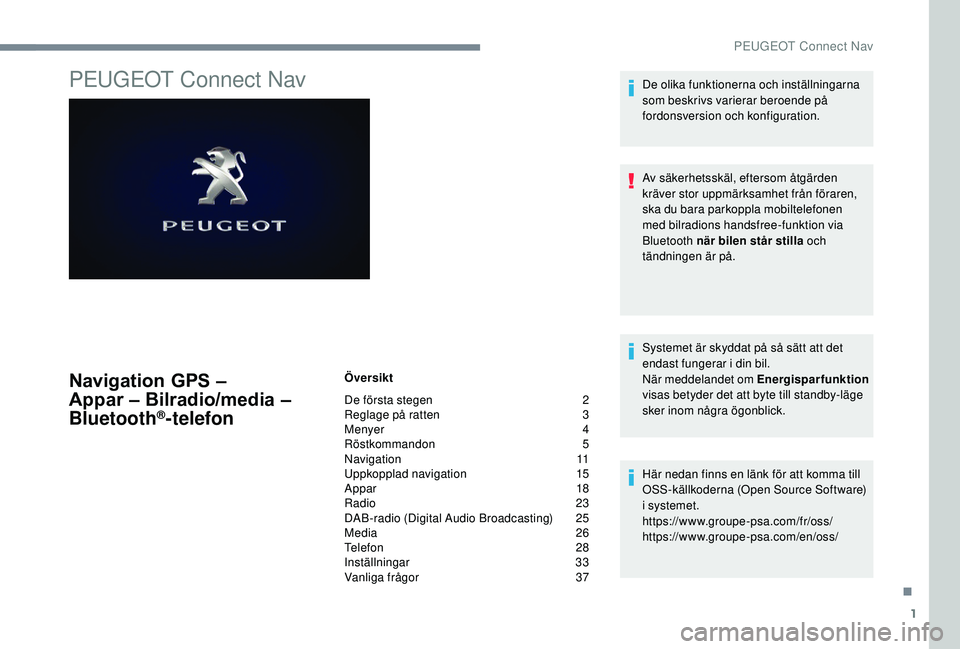

PEUGEOT Connect Nav
Navigation GPS –
Appar
–
Bilradio/media –
Bluetooth
®-telefon
Översikt
De första stegen

2
R

eglage på ratten
3
M

enyer
4
R

östkommandon
5
N

avigation
1
1
Uppkopplad navigation

1
5
Appar

1
8
Radio

2
3
DAB-radio (Digital Audio Broadcasting)

25
M

edia
26
T

elefon
2
8
Inställningar

3
3
Vanliga frågor

3
7De olika funktionerna och inställningarna
som beskrivs varierar beroende på
fordonsversion och konfiguration.
Av säkerhetsskäl, eftersom åtgärden
kräver stor uppmärksamhet från föraren,
ska du bara parkoppla mobiltelefonen
med bilradions handsfree-funktion via
Bluetooth när bilen står stilla och
tändningen är på.
Systemet är skyddat på så sätt att det
endast fungerar i din bil.
När meddelandet om Energisparfunktion

visas betyder det att byte till standby-läge
sker inom några ögonblick.
Här nedan finns en länk för att komma till
OSS-källkoderna (Open Source Software)
i systemet.
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
PEUGEOT Connect Nav
.
PEUGEOT Connect Nav

2
12:13
18,5 21,5

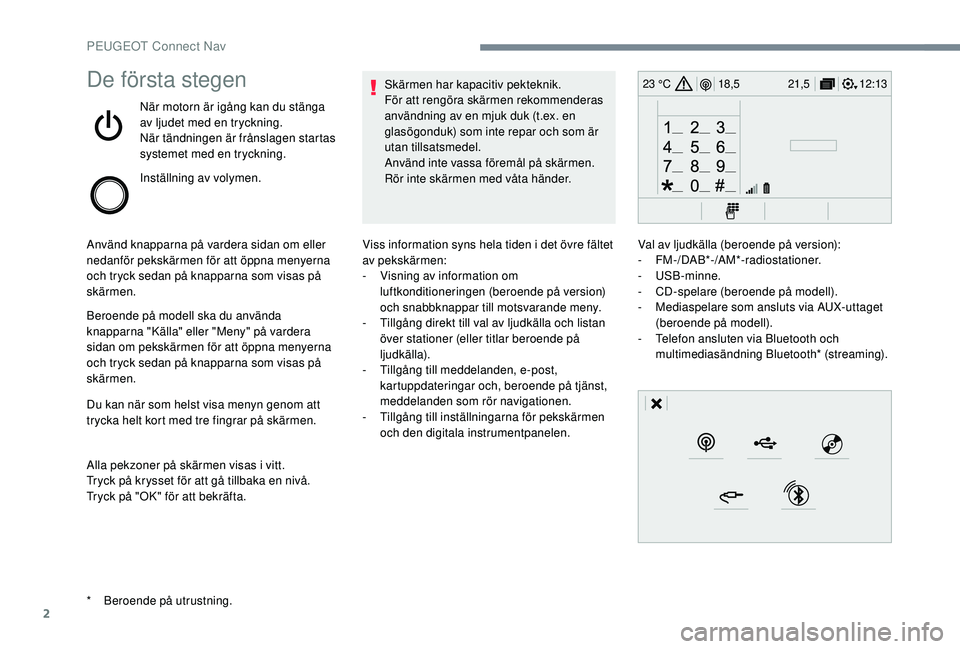

23 °CDe första stegen
När motorn är igång kan du stänga
av ljudet med en tryckning.
När tändningen är frånslagen startas
systemet med en tryckning.
Inställning av volymen.
Använd knapparna på vardera sidan om eller
nedanför pekskärmen för att öppna menyerna
och tryck sedan på knapparna som visas på
skärmen.
Beroende på modell ska du använda
knapparna "Källa" eller "Meny" på vardera
sidan om pekskärmen för att öppna menyerna
och tryck sedan på knapparna som visas på
skärmen.
Du kan när som helst visa menyn genom att
trycka helt kort med tre fingrar på skärmen.
Alla pekzoner på skärmen visas i vitt.
Tryck på krysset för att gå tillbaka en nivå.
Tryck på "OK" för att bekräfta. Skärmen har kapacitiv pekteknik.
För att rengöra skärmen rekommenderas
användning av en mjuk duk (t.ex. en
glasögonduk) som inte repar och som är
utan tillsatsmedel.
Använd inte vassa föremål på skärmen.
Rör inte skärmen med våta händer.
*

B

eroende på utrustning. Viss information syns hela tiden i det övre fältet
av pekskärmen:
-

V
isning av information om
luftkonditioneringen (beroende på version)
och snabbknappar till motsvarande meny.
-
T

illgång direkt till val av ljudkälla och listan
över stationer (eller titlar beroende på
ljudkälla).
-

T
illgång till meddelanden, e-post,
kartuppdateringar och, beroende på tjänst,
meddelanden som rör navigationen.
-
T

illgång till inställningarna för pekskärmen
och den digitala instrumentpanelen. Val av ljudkälla (beroende på version):
-


FM-/DAB*-/AM*-radiostationer.
-


USB-minne.
-
C

D-spelare (beroende på modell).
-

M
ediaspelare som ansluts via AUX-uttaget
(beroende på modell).
-

T
elefon ansluten via Bluetooth och
multimediasändning Bluetooth* (streaming).
PEUGEOT Connect Nav
