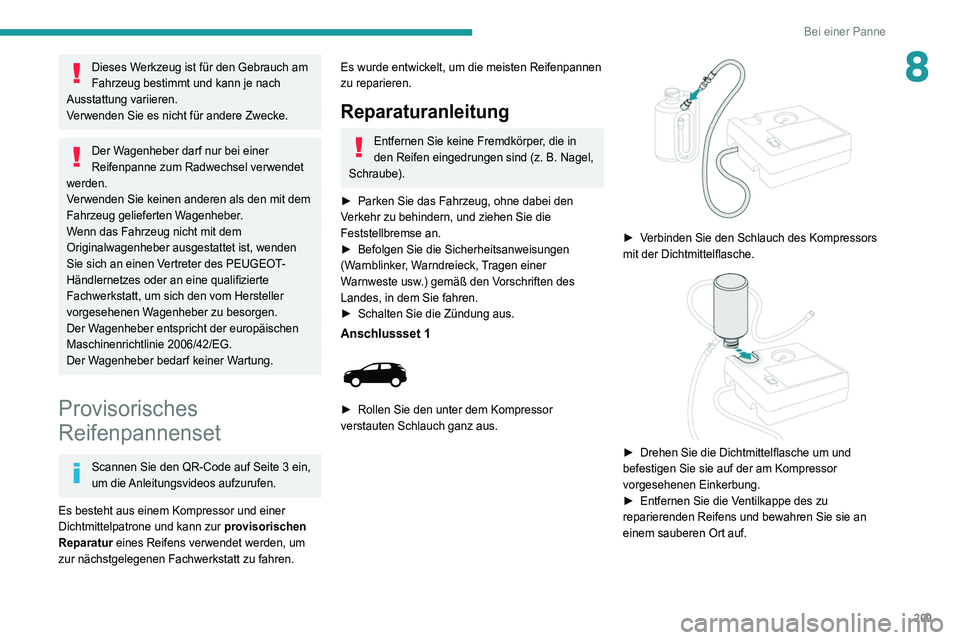

209
Bei einer Panne
8Dieses Werkzeug ist für den Gebrauch am
Fahrzeug bestimmt und kann je nach
Ausstattung variieren.
Verwenden Sie es nicht für andere Zwecke.
Der Wagenheber darf nur bei einer
Reifenpanne zum Radwechsel verwendet
werden.
Verwenden Sie keinen anderen als den mit dem
Fahrzeug gelieferten Wagenheber.
Wenn das Fahrzeug nicht mit dem
Originalwagenheber ausgestattet ist, wenden
Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um sich den vom Hersteller
vorgesehenen Wagenheber zu besorgen.
Der Wagenheber entspricht der europäischen
Maschinenrichtlinie 2006/42/EG.
Der Wagenheber bedarf keiner Wartung.
Provisorisches
Reifenpannenset
Scannen Sie den QR-Code auf Seite 3 ein,
um die Anleitungsvideos aufzurufen.
Es besteht aus einem Kompressor und einer
Dichtmittelpatrone und kann zur provisorischen
Reparatur eines Reifens verwendet werden, um
zur nächstgelegenen Fachwerkstatt zu fahren.
Es wurde entwickelt, um die meisten Reifenpannen
zu reparieren.
Reparaturanleitung
Entfernen Sie keine Fremdkörper, die in
den Reifen eingedrungen sind (z. B. Nagel,
Schraube).
►

Parken Sie das Fahrzeug, ohne dabei den
V

erkehr zu behindern, und ziehen Sie die
Feststellbremse an.
►

Befolgen Sie die Sicherheitsanweisungen
(W

arnblinker, Warndreieck, Tragen einer
Warnweste usw.) gemäß den Vorschriften des
Landes, in dem Sie fahren.
►

Schalten Sie die Zündung aus.
Anschlussset 1

► Rollen Sie den unter dem Kompressor
verstauten Schlauch ganz aus.


► Verbinden Sie den Schlauch des Kompressors
mit der Dichtmittelflasche.


► Drehen Sie die Dichtmittelflasche um und
befestigen Sie sie auf der am Kompressor
vorgesehenen Einkerbung.
►

Entfernen Sie die V
entilkappe des zu
reparierenden Reifens und bewahren Sie sie an
einem sauberen Ort auf.

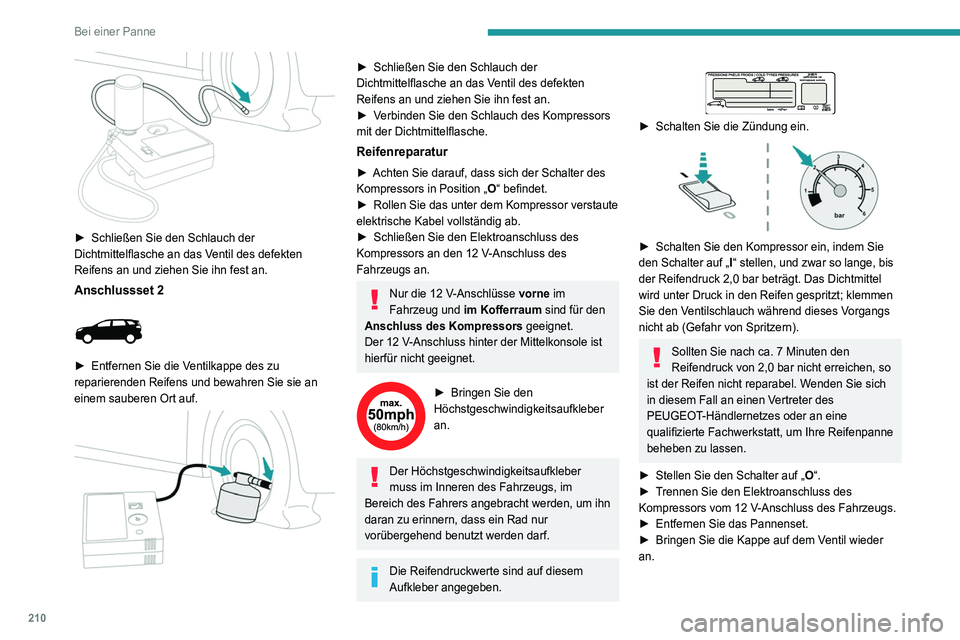

210
Bei einer Panne

► Schließen Sie den Schlauch der
Dichtmittelflasche an das V entil des defekten
Reifens an und ziehen Sie ihn fest an.
Anschlussset 2

► Entfernen Sie die V entilkappe des zu
reparierenden Reifens und bewahren Sie sie an
einem sauberen Ort auf.


► Schließen Sie den Schlauch der
Dichtmittelflasche an das V entil des defekten
Reifens an und ziehen Sie ihn fest an.
►

V
erbinden Sie den Schlauch des Kompressors
mit der Dichtmittelflasche.
Reifenreparatur
► Achten Sie darauf, dass sich der Schalter des
Kompressors in Position „ O
“ befindet.
►

Rollen Sie das unter dem Kompressor verstaute
elektrische Kabel vollständig ab.
►


Schließen Sie den Elektroanschluss des
Kompressors an den 12

V-Anschluss des
Fahrzeugs an.
Nur die 12 V-Anschlüsse vorne im
Fahrzeug und im Kofferraum sind für den
Anschluss des Kompressors geeignet.
Der 12
V-Anschluss hinter der Mittelkonsole ist
hierfür nicht geeignet.
► Bringen Sie den
Höchstgeschwindigkeitsaufkleber
an.
Der Höchstgeschwindigkeitsaufkleber
muss im Inneren des Fahrzeugs, im
Bereich des Fahrers angebracht werden, um ihn
daran zu erinnern, dass ein Rad nur
vorübergehend benutzt werden darf.
Die Reifendruckwerte sind auf diesem
Aufkleber angegeben.


► Schalten Sie die Zündung ein.

► Schalten Sie den Kompressor ein, indem Sie
den Schalter auf „ I
“ stellen, und zwar so lange, bis
der Reifendruck 2,0 bar beträgt. Das Dichtmittel
wird unter Druck in den Reifen gespritzt; klemmen
Sie den Ventilschlauch während dieses Vorgangs
nicht ab (Gefahr von Spritzern).
Sollten Sie nach ca. 7 Minuten den
Reifendruck von 2,0 bar nicht erreichen, so
ist der Reifen nicht reparabel. Wenden Sie sich
in diesem Fall an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um Ihre Reifenpanne
beheben zu lassen.
►

Stellen Sie den Schalter auf „ O

“.
►

T

rennen Sie den Elektroanschluss des
Kompressors vom 12
V-Anschluss des Fahrzeugs.
►

Entfernen Sie das Pannenset.
►


Bringen Sie die Kappe auf dem V
entil wieder
an.

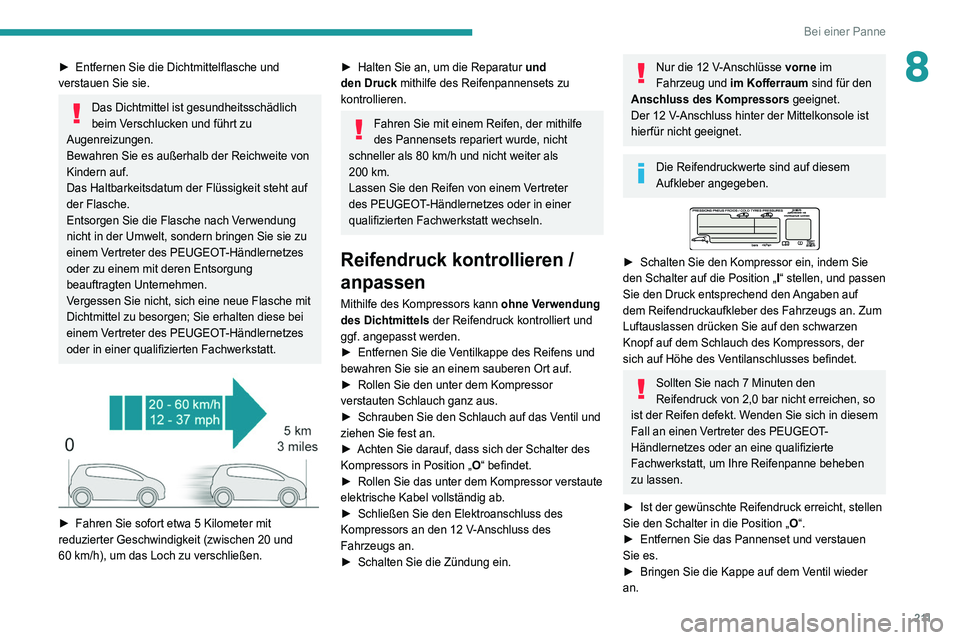

2 11
Bei einer Panne
8► Entfernen Sie die Dichtmittelflasche und
verstauen Sie sie.
Das Dichtmittel ist gesundheitsschädlich
beim Verschlucken und führt zu
Augenreizungen.
Bewahren Sie es außerhalb der Reichweite von
Kindern auf.
Das Haltbarkeitsdatum der Flüssigkeit steht auf
der Flasche.
Entsorgen Sie die Flasche nach Verwendung
nicht in der Umwelt, sondern bringen Sie sie zu
einem Vertreter des PEUGEOT-Händlernetzes
oder zu einem mit deren Entsorgung
beauftragten Unternehmen.
Vergessen Sie nicht, sich eine neue Flasche mit
Dichtmittel zu besorgen; Sie erhalten diese bei
einem Vertreter des PEUGEOT-Händlernetzes
oder in einer qualifizierten Fachwerkstatt.


► Fahren Sie sofort etwa 5 Kilometer mit
reduzierter Geschwindigkeit (zwischen 20 und
60
km/h), um das Loch zu verschließen.
► Halten Sie an, um die Reparatur und
den Druck mithilfe des Reifenpannensets zu
kontrollieren.
Fahren Sie mit einem Reifen, der mithilfe
des Pannensets repariert wurde, nicht
schneller als 80
km/h und nicht weiter als
200

km.
Lassen Sie den Reifen von einem Vertreter
des PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt wechseln.
Reifendruck kontrollieren /
anpassen
Mithilfe des Kompressors kann ohne Verwendung
des Dichtmittels der Reifendruck kontrolliert und
ggf. angepasst werden.
►

Entfernen Sie die V
entilkappe des Reifens und
bewahren Sie sie an einem sauberen Ort auf.
►

Rollen Sie den unter dem Kompressor
verstauten Schlauch ganz aus.
►


Schrauben Sie den Schlauch auf das V
entil und
ziehen Sie fest an.
►

Achten Sie darauf, dass sich der Schalter des
Kompressors in Position „ O

“ befindet.
►

Rollen Sie das unter dem Kompressor verstaute
elektrische Kabel vollständig ab.
►


Schließen Sie den Elektroanschluss des
Kompressors an den 12

V-Anschluss des
Fahrzeugs an.
►

Schalten Sie die Zündung ein.
Nur die 12 V-Anschlüsse vorne im
Fahrzeug und im Kofferraum sind für den
Anschluss des Kompressors geeignet.
Der 12
V-Anschluss hinter der Mittelkonsole ist
hierfür nicht geeignet.
Die Reifendruckwerte sind auf diesem
Aufkleber angegeben.


► Schalten Sie den Kompressor ein, indem Sie
den Schalter auf die Position „ I
“ stellen, und passen
Sie den Druck entsprechend den Angaben auf
dem Reifendruckaufkleber des Fahrzeugs an. Zum
Luftauslassen drücken Sie auf den schwarzen
Knopf auf dem Schlauch des Kompressors, der
sich auf Höhe des Ventilanschlusses befindet.
Sollten Sie nach 7 Minuten den
Reifendruck von 2,0 bar nicht erreichen, so
ist der Reifen defekt. Wenden Sie sich in diesem
Fall an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um Ihre Reifenpanne beheben
zu lassen.
►

Ist der gewünschte Reifendruck erreicht, stellen
Sie den Schalter in die Position „ O

“.
►

Entfernen Sie das Pannenset und verstauen
Sie es.
►


Bringen Sie die Kappe auf dem V
entil wieder
an.

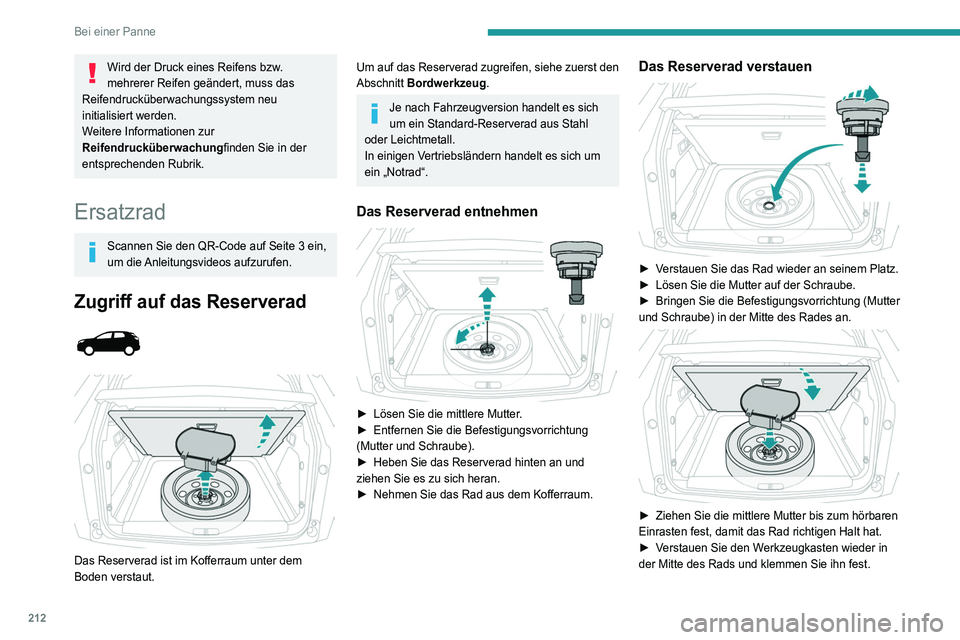

212
Bei einer Panne
Wird der Druck eines Reifens bzw.
mehrerer Reifen geändert, muss das
Reifendrucküberwachungssystem neu
initialisiert werden.
Weitere Informationen zur
Reifendrucküberwachungfinden Sie in der
entsprechenden Rubrik.
Ersatzrad
Scannen Sie den QR-Code auf Seite 3 ein,
um die Anleitungsvideos aufzurufen.
Zugriff auf das Reserverad



Das Reserverad ist im Kofferraum unter dem
Boden verstaut.
Um auf das Reserverad zugreifen, siehe zuerst den
Abschnitt Bordwerkzeug.
Je nach Fahrzeugversion handelt es sich
um ein Standard-Reserverad aus Stahl
oder Leichtmetall.
In einigen Vertriebsländern handelt es sich um
ein „Notrad“.
Das Reserverad entnehmen

► Lösen Sie die mittlere Mutter .
► Entfernen Sie die Befestigungsvorrichtung
(Mutter und Schraube).
►

Heben Sie das Reserverad hinten an und
ziehen Sie es zu sich heran.
►


Nehmen Sie das Rad aus dem Kofferraum.
Das Reserverad verstauen

► Verstauen Sie das Rad wieder an seinem Platz.
► Lösen Sie die Mutter auf der Schraube.
►

Bringen Sie die Befestigungsvorrichtung (Mutter
und Schraube) in der Mitte des Rades an.


► Ziehen Sie die mittlere Mutter bis zum hörbaren
Einrasten fest, damit das Rad richtigen Halt hat.
►

V
erstauen Sie den Werkzeugkasten wieder in
der Mitte des Rads und klemmen Sie ihn fest.

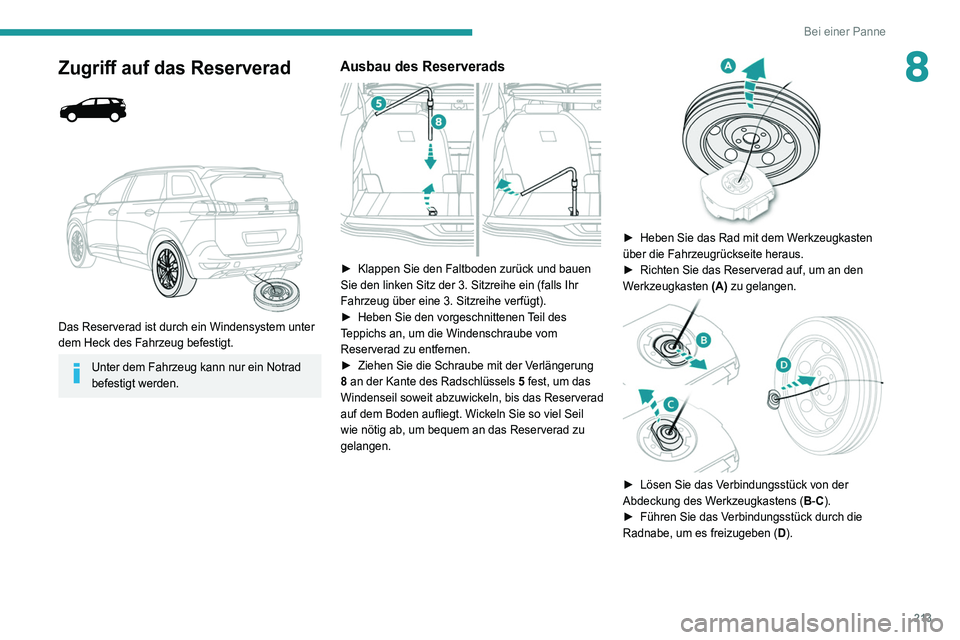

213
Bei einer Panne
8Zugriff auf das Reserverad



Das Reserverad ist durch ein Windensystem unter
dem Heck des Fahrzeug befestigt.
Unter dem Fahrzeug kann nur ein Notrad
befestigt werden.
Ausbau des Reserverads

► Klappen Sie den Faltboden zurück und bauen
Sie den linken Sitz der 3. Sitzreihe ein (falls Ihr
Fahrzeug über eine 3. Sitzreihe verfügt).
►

Heben Sie den vorgeschnittenen
Teil des
Teppichs an, um die Windenschraube vom
Reserverad zu entfernen.
►

Ziehen Sie die Schraube mit der V
erlängerung
8 an der Kante des Radschlüssels 5 fest, um das
Windenseil soweit abzuwickeln, bis das Reserverad
auf dem Boden aufliegt. Wickeln Sie so viel Seil
wie nötig ab, um bequem an das Reserverad zu
gelangen.


► Heben Sie das Rad mit dem W erkzeugkasten
über die Fahrzeugrückseite heraus.
►

Richten Sie das Reserverad auf, um an den
W

erkzeugkasten (A) zu gelangen.


► Lösen Sie das V erbindungsstück von der
Abdeckung des Werkzeugkastens (B-C).
►

Führen Sie das V
erbindungsstück durch die
Radnabe, um es freizugeben ( D).

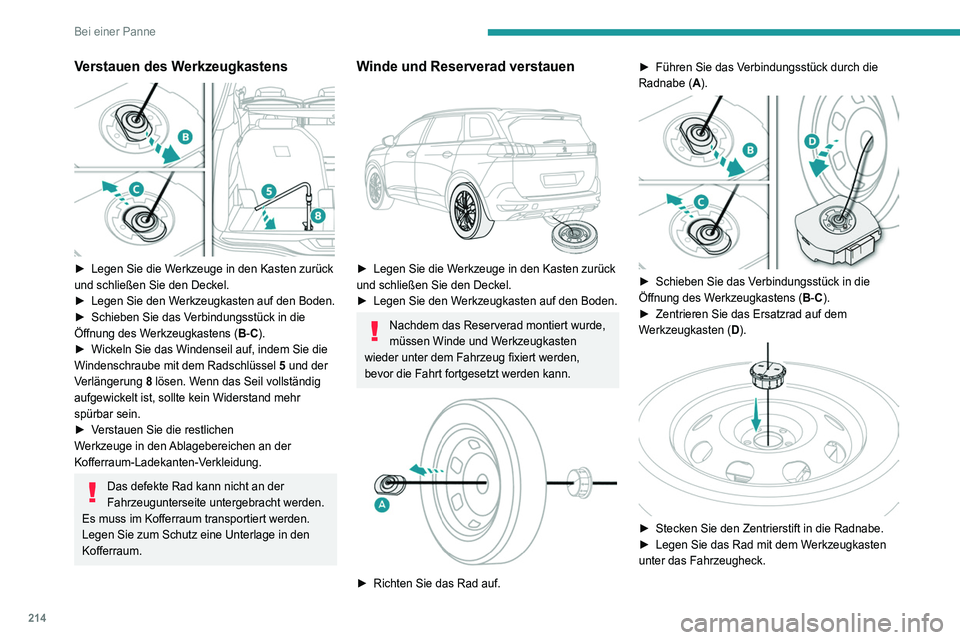

214
Bei einer Panne
Verstauen des Werkzeugkastens

► Legen Sie die Werkzeuge in den Kasten zurück
und schließen Sie den Deckel.
►

Legen Sie den W
erkzeugkasten auf den Boden.
►

Schieben Sie das V
erbindungsstück in die
Öffnung des Werkzeugkastens ( B-C).
►

Wickeln Sie das Windenseil auf, indem Sie die
Windenschraube mit dem Radschlüssel 5

und der
Verlängerung 8 lösen. Wenn das Seil vollständig
aufgewickelt ist, sollte kein Widerstand mehr
spürbar sein.
►

V
erstauen Sie die restlichen
Werkzeuge in den Ablagebereichen an der
Kofferraum-Ladekanten-Verkleidung.
Das defekte Rad kann nicht an der
Fahrzeugunterseite untergebracht werden.
Es muss im Kofferraum transportiert werden.
Legen Sie zum Schutz eine Unterlage in den
Kofferraum.
Winde und Reserverad verstauen

► Legen Sie die W erkzeuge in den Kasten zurück
und schließen Sie den Deckel.
►

Legen Sie den W
erkzeugkasten auf den Boden.
Nachdem das Reserverad montiert wurde,
müssen Winde und Werkzeugkasten
wieder unter dem Fahrzeug fixiert werden,
bevor die Fahrt fortgesetzt werden kann.


► Richten Sie das Rad auf. ►
Führen Sie das V
erbindungsstück durch die
Radnabe ( A).


► Schieben Sie das V erbindungsstück in die
Öffnung des Werkzeugkastens ( B-C).
►

Zentrieren Sie das Ersatzrad auf dem
W

erkzeugkasten ( D).


► Stecken Sie den Zentrierstift in die Radnabe.
► Legen Sie das Rad mit dem W erkzeugkasten
unter das Fahrzeugheck.

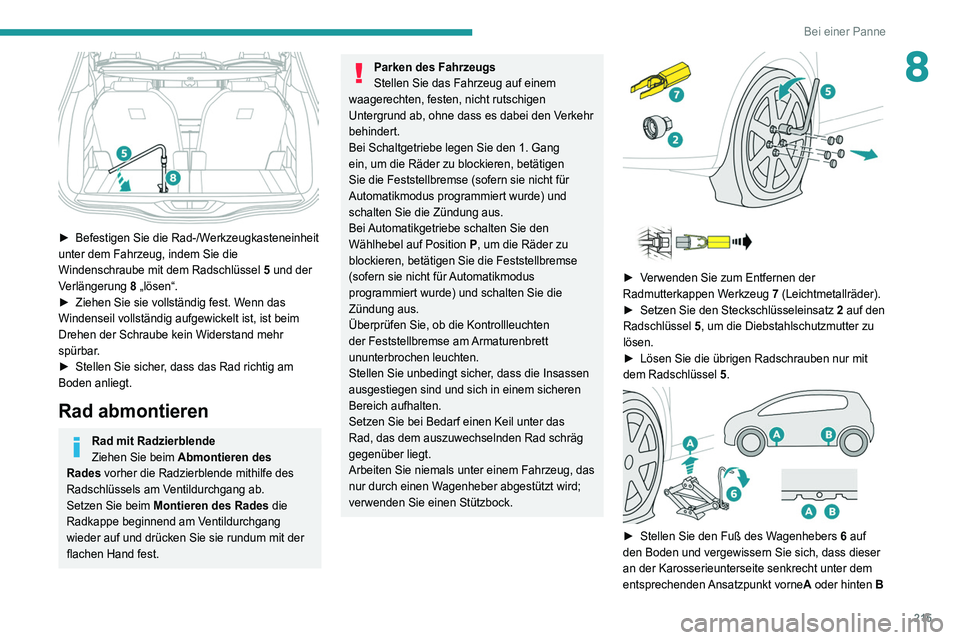

215
Bei einer Panne
8

► Befestigen Sie die Rad-/Werkzeugkasteneinheit
unter dem Fahrzeug, indem Sie die
Windenschraube mit dem Radschlüssel 5 und der
Verlängerung 8 „lösen“.
►

Ziehen Sie sie vollständig fest. W
enn das
Windenseil vollständig aufgewickelt ist, ist beim
Drehen der Schraube kein Widerstand mehr
spürbar.
►

Stellen Sie sicher
, dass das Rad richtig am
Boden anliegt.
Rad abmontieren
Rad mit Radzierblende
Ziehen Sie beim Abmontieren des
Rades vorher die Radzierblende mithilfe des
Radschlüssels am Ventildurchgang ab.
Setzen Sie beim Montieren des Rades die
Radkappe beginnend am Ventildurchgang
wieder auf und drücken Sie sie rundum mit der
flachen Hand fest.
Parken des Fahrzeugs
Stellen Sie das Fahrzeug auf einem
waagerechten, festen, nicht rutschigen
Untergrund ab, ohne dass es dabei den Verkehr
behindert.
Bei Schaltgetriebe legen Sie den 1. Gang
ein, um die Räder zu blockieren, betätigen
Sie die Feststellbremse (sofern sie nicht für
Automatikmodus programmiert wurde) und
schalten Sie die Zündung aus.
Bei Automatikgetriebe schalten Sie den
Wählhebel auf Position P, um die Räder zu
blockieren, betätigen Sie die Feststellbremse
(sofern sie nicht für Automatikmodus
programmiert wurde) und schalten Sie die
Zündung aus.
Überprüfen Sie, ob die Kontrollleuchten
der Feststellbremse am Armaturenbrett
ununterbrochen leuchten.
Stellen Sie unbedingt sicher, dass die Insassen
ausgestiegen sind und sich in einem sicheren
Bereich aufhalten.
Setzen Sie bei Bedarf einen Keil unter das
Rad, das dem auszuwechselnden Rad schräg
gegenüber liegt.
Arbeiten Sie niemals unter einem Fahrzeug, das
nur durch einen Wagenheber abgestützt wird;
verwenden Sie einen Stützbock.




► Verwenden Sie zum Entfernen der
Radmutterkappen Werkzeug 7 (Leichtmetallräder).
►
Setzen Sie den Steckschlüsseleinsatz 2

auf den
Radschlüssel 5, um die Diebstahlschutzmutter zu
lösen.
►

Lösen Sie die übrigen Radschrauben nur mit
dem Radschlüssel 5

.


► Stellen Sie den Fuß des W agenhebers 6 auf
den Boden und vergewissern Sie sich, dass dieser
an der Karosserieunterseite senkrecht unter dem
entsprechenden Ansatzpunkt vorneA oder hinten B

216
Bei einer Panne

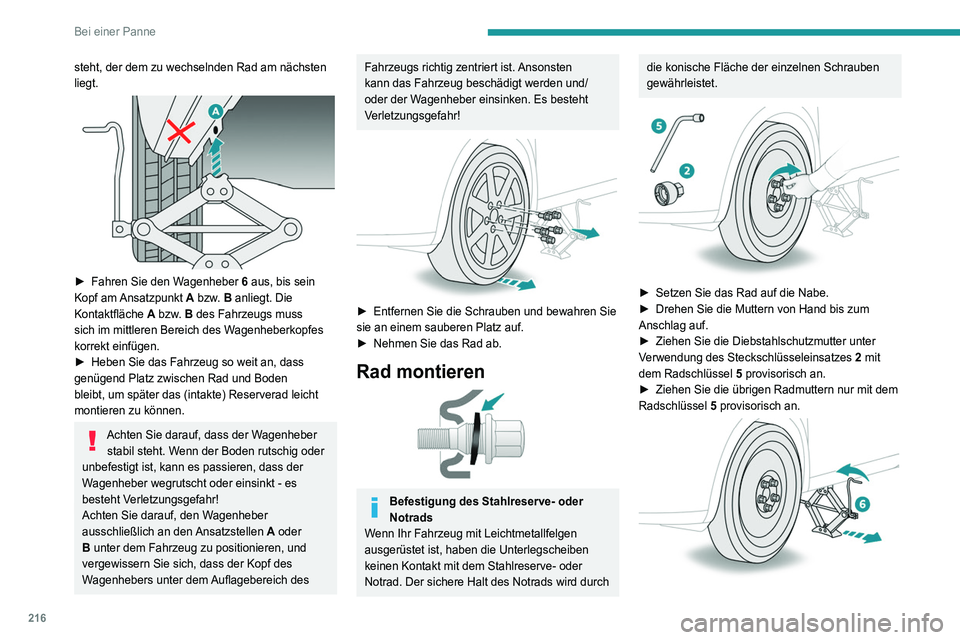

steht, der dem zu wechselnden Rad am nächsten
liegt.


► Fahren Sie den Wagenheber 6 aus, bis sein
Kopf am Ansatzpunkt A bzw. B anliegt. Die
Kontaktfläche A bzw. B des Fahrzeugs muss
sich im mittleren Bereich des Wagenheberkopfes
korrekt einfügen.
►

Heben Sie das Fahrzeug so weit an, dass
genügend Platz zwischen Rad und Boden
bleibt, um später das (intakte) Reserverad leicht
montieren zu können.
Achten Sie darauf, dass der Wagenheber stabil steht. Wenn der Boden rutschig oder
unbefestigt ist, kann es passieren, dass der
Wagenheber wegrutscht oder einsinkt - es
besteht Verletzungsgefahr!
Achten Sie darauf, den Wagenheber
ausschließlich an den Ansatzstellen A oder
B unter dem Fahrzeug zu positionieren, und
vergewissern Sie sich, dass der Kopf des
Wagenhebers unter dem Auflagebereich des
Fahrzeugs richtig zentriert ist. Ansonsten
kann das Fahrzeug beschädigt werden und/
oder der Wagenheber einsinken. Es besteht
Verletzungsgefahr!


► Entfernen Sie die Schrauben und bewahren Sie
sie an einem sauberen Platz auf.
►

Nehmen Sie das Rad ab.
Rad montieren

Befestigung des Stahlreserve- oder
Notrads
Wenn Ihr Fahrzeug mit Leichtmetallfelgen
ausgerüstet ist, haben die Unterlegscheiben
keinen Kontakt mit dem Stahlreserve- oder
Notrad. Der sichere Halt des Notrads wird durch
die konische Fläche der einzelnen Schrauben
gewährleistet.


► Setzen Sie das Rad auf die Nabe.
► Drehen Sie die Muttern von Hand bis zum
Anschlag auf.
►

Ziehen Sie die Diebstahlschutzmutter unter
V

erwendung des Steckschlüsseleinsatzes 2 mit
dem Radschlüssel 5 provisorisch an.
►

Ziehen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 5

provisorisch an.

217
Bei einer Panne

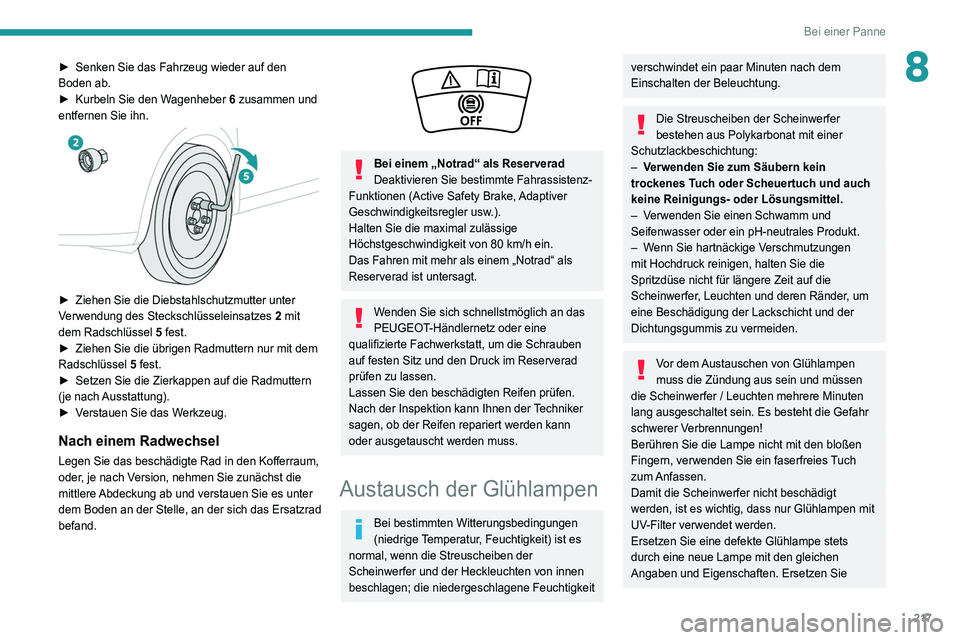

8► Senken Sie das Fahrzeug wieder auf den
Boden ab.
►

Kurbeln Sie den W
agenheber 6 zusammen und
entfernen Sie ihn.


► Ziehen Sie die Diebstahlschutzmutter unter
V erwendung des Steckschlüsseleinsatzes 2 mit
dem Radschlüssel 5
fest.
►

Ziehen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 5

fest.
►

Setzen Sie die Zierkappen auf die Radmuttern
(je

nach Ausstattung).
►

V
erstauen Sie das Werkzeug.
Nach einem Radwechsel
Legen Sie das beschädigte Rad in den Kofferraum,
oder, je nach Version, nehmen Sie zunächst die
mittlere Abdeckung ab und verstauen Sie es unter
dem Boden an der Stelle, an der sich das Ersatzrad
befand.


Bei einem „Notrad“ als Reserverad
Deaktivieren Sie bestimmte Fahrassistenz-
Funktionen (Active Safety Brake, Adaptiver
Geschwindigkeitsregler usw.).
Halten Sie die maximal zulässige
Höchstgeschwindigkeit von 80
km/h ein.
Das Fahren mit mehr als einem „Notrad“ als
Reserverad ist untersagt.
Wenden Sie sich schnellstmöglich an das
PEUGEOT-Händlernetz oder eine
qualifizierte Fachwerkstatt, um die Schrauben
auf festen Sitz und den Druck im Reserverad
prüfen zu lassen.
Lassen Sie den beschädigten Reifen prüfen.
Nach der Inspektion kann Ihnen der Techniker
sagen, ob der Reifen repariert werden kann
oder ausgetauscht werden muss.
Austausch der Glühlampen
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist es
normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von innen
beschlagen; die niedergeschlagene Feuchtigkeit
verschwindet ein paar Minuten nach dem
Einschalten der Beleuchtung.
Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
–

V

erwenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch und auch
keine Reinigungs- oder Lösungsmittel.
–

V

erwenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales Produkt.
–

W

enn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf die
Scheinwerfer, Leuchten und deren Ränder, um
eine Beschädigung der Lackschicht und der
Dichtungsgummis zu vermeiden.
Vor dem Austauschen von Glühlampen
muss die Zündung aus sein und müssen
die Scheinwerfer / Leuchten mehrere Minuten
lang ausgeschaltet sein. Es besteht die Gefahr
schwerer Verbrennungen!
Berühren Sie die Lampe nicht mit den bloßen
Fingern, verwenden Sie ein faserfreies Tuch
zum Anfassen.
Damit die Scheinwerfer nicht beschädigt
werden, ist es wichtig, dass nur Glühlampen mit
UV-Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften. Ersetzen Sie

218
Bei einer Panne

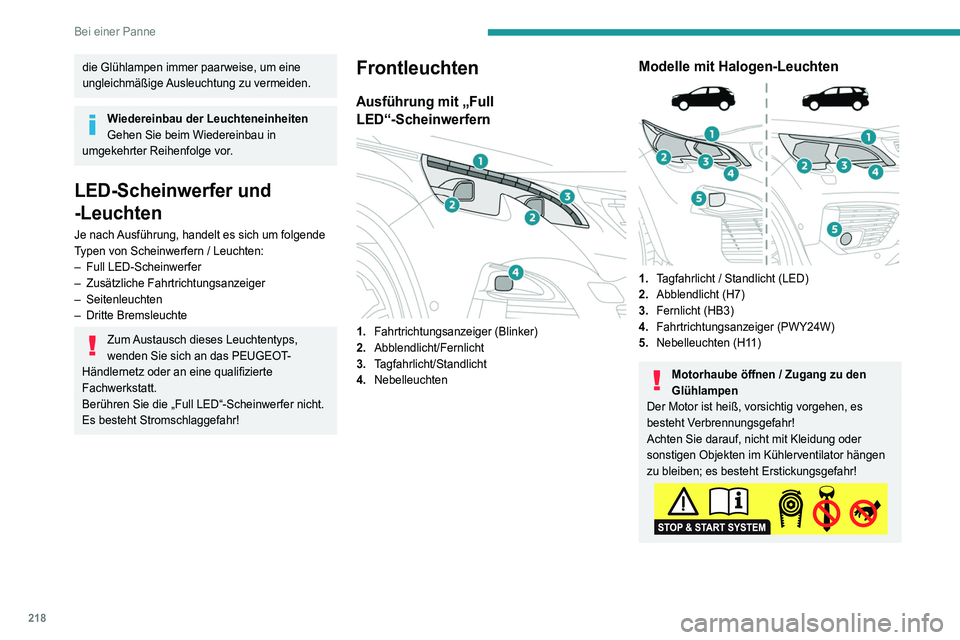

die Glühlampen immer paarweise, um eine
ungleichmäßige Ausleuchtung zu vermeiden.
Wiedereinbau der Leuchteneinheiten
Gehen Sie beim Wiedereinbau in
umgekehrter Reihenfolge vor.
LED-Scheinwerfer und
-Leuchten
Je nach Ausführung, handelt es sich um folgende
Typen von Scheinwerfern / Leuchten:
–

Full LED-Scheinwerfer
–


Zusätzliche Fahrtrichtungsanzeiger
–

Seitenleuchten
–

Dritte Bremsleuchte
Zum Austausch dieses Leuchtentyps,
wenden Sie sich an das PEUGEOT-
Händlernetz oder an eine qualifizierte
Fachwerkstatt.
Berühren Sie die „Full LED“-Scheinwerfer nicht.
Es besteht Stromschlaggefahr!
Frontleuchten
Ausführung mit „Full LED“-Scheinwerfern


1. Fahrtrichtungsanzeiger (Blinker)
2. Abblendlicht/Fernlicht
3. Tagfahrlicht/Standlicht
4. Nebelleuchten
Modelle mit Halogen-Leuchten

1.Tagfahrlicht / Standlicht (LED)
2. Abblendlicht (H7)
3. Fernlicht (HB3)
4. Fahrtrichtungsanzeiger (PWY24W)
5. Nebelleuchten (H11)
Motorhaube öffnen / Zugang zu den
Glühlampen
Der Motor ist heiß, vorsichtig vorgehen, es
besteht Verbrennungsgefahr!
Achten Sie darauf, nicht mit Kleidung oder
sonstigen Objekten im Kühlerventilator hängen
zu bleiben; es besteht Erstickungsgefahr!
