219
Bei einer Panne
8Modell mit Halogenleuchten (Hx)
Prüfen Sie zur Gewährleistung guter
Leuchtqualität, dass die Lampe korrekt im
Gehäuse positioniert ist.
Fahrtrichtungsanzeiger (Blinker)
Schnelles Blinken einer Kontrollleuchte des
Fahrtrichtungsanzeigers (links oder rechts)
ist ein Hinweis darauf, dass eine der
Glühlampen auf der betreffenden Seite einen
Defekt aufweist.


► Lösen Sie den V erbinder mit einer
Viertelumdrehung entgegen dem Uhrzeigersinn.
►

Ziehen Sie den Steckverbinder der Glühlampe
ab.
►


Entfernen Sie die Glühlampe, um sie
auszutauschen.
Die bernsteinfarbenen Glühlampen müssen
durch Glühlampen gleicher Spezifikation
und Farbe ersetzt werden.
Abblendlicht

► Entfernen Sie die Schutzabdeckung durch
Ziehen der Lasche.
►

Ziehen Sie den Steckverbinder zurück, um ihn
zu trennen.
►


Ziehen Sie die Glühlampe zurück, um sie
herauszunehmen.
►


T
auschen Sie die Glühlampe aus.
Fernlicht

► Entfernen Sie die Schutzabdeckung durch
Ziehen der Lasche.
►

Drehen Sie die Lampenfassung um eine
V

iertelumdrehung und ziehen Sie sie heraus. ►

Entfernen Sie die Glühlampe, um sie
auszutauschen.
Nebelleuchten

► Führen Sie einen Schlitzschraubendreher in die
Öffnung der Zierabdeckung ein.
►

Hebeln Sie die Zierabdeckung der
Nebelscheinwerfer auf und ziehen Sie sie ab.
►


Entfernen Sie mit einem
Torx-Schraubendreher
die beiden Befestigungsschrauben des Moduls.
►

Ziehen Sie das Modul aus seiner Halterung.

220
Bei einer Panne
► Klemmen Sie den Steckverbinder der Lampe
ab.
►

Drehen Sie die Lampenfassung um eine
V

iertelumdrehung und ziehen Sie sie heraus.
►

T
auschen Sie die Einheit aus.
Sie können diese Glühlampen auch bei
einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifizierten
Fachwerkstatt auswechseln lassen.

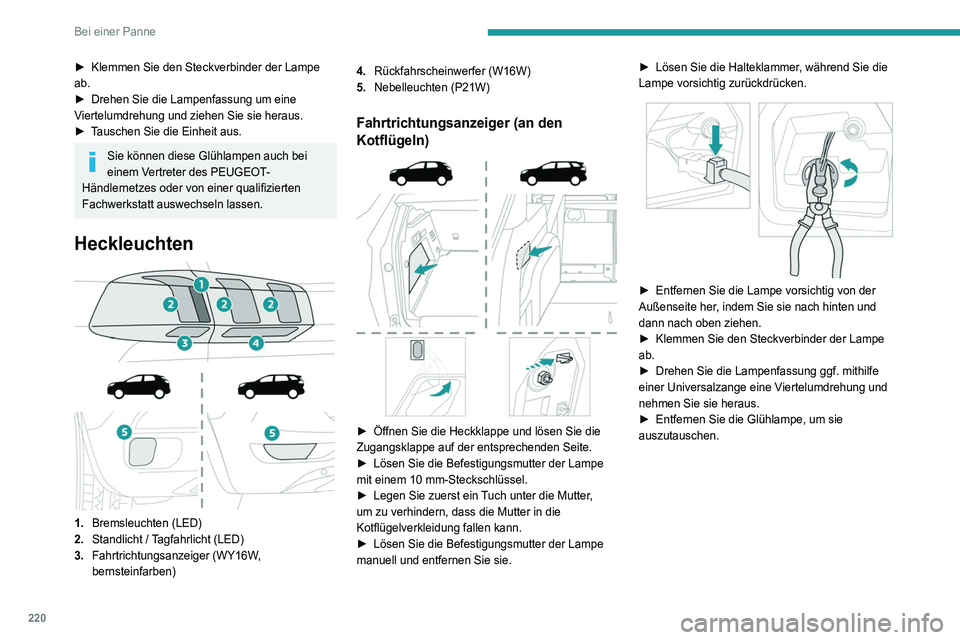

Heckleuchten



1. Bremsleuchten (LED)
2. Standlicht / Tagfahrlicht (LED)
3. Fahrtrichtungsanzeiger (WY16W,
bernsteinfarben) 4.
Rückfahrscheinwerfer (W16W)
5. Nebelleuchten (P21W)
Fahrtrichtungsanzeiger (an den
Kotflügeln)


► Öffnen Sie die Heckklappe und lösen Sie die
Zugangsklappe auf der entsprechenden Seite.
►

Lösen Sie die Befestigungsmutter der Lampe
mit einem 10

mm-Steckschlüssel.
►

Legen Sie zuerst ein
Tuch unter die Mutter,
um zu verhindern, dass die Mutter in die
Kotflügelverkleidung fallen kann.
►

Lösen Sie die Befestigungsmutter der Lampe
manuell und entfernen Sie sie. ►


Lösen Sie die Halteklammer
, während Sie die
Lampe vorsichtig zurückdrücken.


► Entfernen Sie die Lampe vorsichtig von der
Außenseite her , indem Sie sie nach hinten und
dann nach oben ziehen.
►

Klemmen Sie den Steckverbinder der Lampe
ab.
►


Drehen Sie die Lampenfassung ggf. mithilfe
einer Universalzange eine V

iertelumdrehung und
nehmen Sie sie heraus.
►

Entfernen Sie die Glühlampe, um sie
auszutauschen.

221
Bei einer Panne

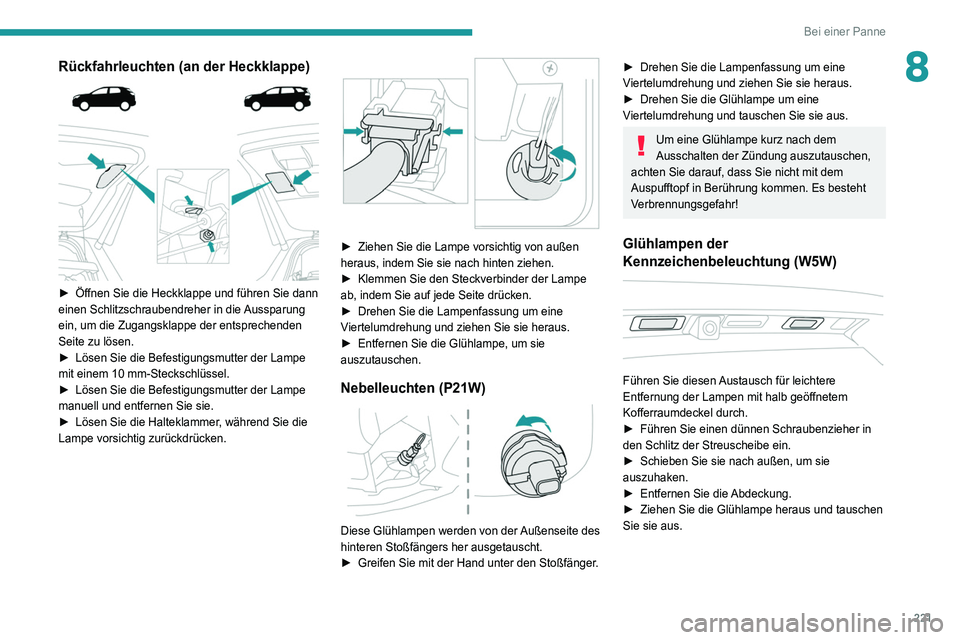

8Rückfahrleuchten (an der Heckklappe)

► Öffnen Sie die Heckklappe und führen Sie dann
einen Schlitzschraubendreher in die Aussparung
ein, um die Zugangsklappe der entsprechenden
Seite zu lösen.
►

Lösen Sie die Befestigungsmutter der Lampe
mit einem 10

mm-Steckschlüssel.
►

Lösen Sie die Befestigungsmutter der Lampe
manuell und entfernen Sie sie.
►


Lösen Sie die Halteklammer
, während Sie die
Lampe vorsichtig zurückdrücken.


► Ziehen Sie die Lampe vorsichtig von außen
heraus, indem Sie sie nach hinten ziehen.
►

Klemmen Sie den Steckverbinder der Lampe
ab, indem Sie auf jede Seite drücken.
►


Drehen Sie die Lampenfassung um eine
V

iertelumdrehung und ziehen Sie sie heraus.
►

Entfernen Sie die Glühlampe, um sie
auszutauschen.
Nebelleuchten (P21W)

Diese Glühlampen werden von der Außenseite des
hinteren Stoßfängers her ausgetauscht.
►

Greifen Sie mit der Hand unter den Stoßfänger
.
► Drehen Sie die Lampenfassung um eine
V iertelumdrehung und ziehen Sie sie heraus.
►

Drehen Sie die Glühlampe um eine
V

iertelumdrehung und tauschen Sie sie aus.
Um eine Glühlampe kurz nach dem
Ausschalten der Zündung auszutauschen,
achten Sie darauf, dass Sie nicht mit dem
Auspufftopf in Berührung kommen. Es besteht
Verbrennungsgefahr!
Glühlampen der
Kennzeichenbeleuchtung (W5W)


Führen Sie diesen Austausch für leichtere
Entfernung der Lampen mit halb geöffnetem
Kofferraumdeckel durch.
►

Führen Sie einen dünnen Schraubenzieher in
den Schlitz der Streuscheibe ein.
►


Schieben Sie sie nach außen, um sie
auszuhaken.
►


Entfernen Sie die
Abdeckung.
►

Ziehen Sie die Glühlampe heraus und tauschen
Sie sie aus.

222
Bei einer Panne

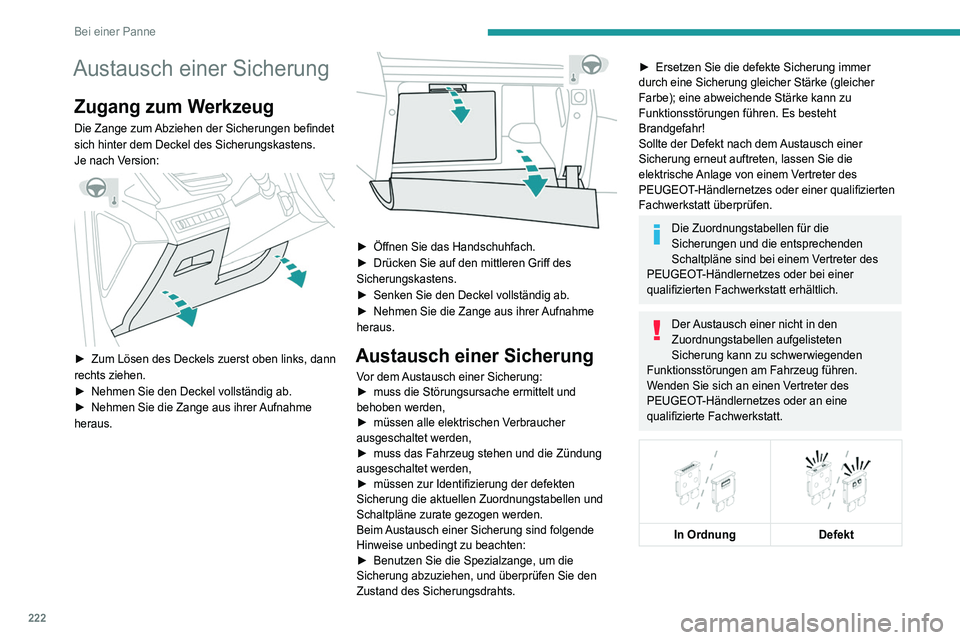

Austausch einer Sicherung
Zugang zum Werkzeug
Die Zange zum Abziehen der Sicherungen befindet
sich hinter dem Deckel des Sicherungskastens.
Je nach Version:


► Zum Lösen des Deckels zuerst oben links, dann
rechts ziehen.
►

Nehmen Sie den Deckel vollständig ab.
►


Nehmen Sie die Zange aus ihrer
Aufnahme
heraus.


► Öffnen Sie das Handschuhfach.
► Drücken Sie auf den mittleren Griff des
Sicherungskastens.
►

Senken Sie den Deckel vollständig ab.
►


Nehmen Sie die Zange aus ihrer
Aufnahme
heraus.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung:
► muss die Störungsursache ermittelt und
behoben werden,
►

müssen alle elektrischen V
erbraucher
ausgeschaltet werden,
►

muss das Fahrzeug stehen und die Zündung
ausgeschaltet werden,
►


müssen zur Identifizierung der defekten
Sicherung die aktuellen Zuordnungstabellen und
Schaltpläne zurate gezogen werden.
Beim

Austausch einer Sicherung sind folgende
Hinweise unbedingt zu beachten:
►

Benutzen Sie die Spezialzange, um die
Sicherung abzuziehen, und überprüfen Sie den
Zustand des Sicherungsdrahts.
► Ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke (gleicher
Farbe); eine abweichende Stärke kann zu
Funktionsstörungen führen. Es besteht
Brandgefahr!
Sollte der Defekt nach dem
Austausch einer
Sicherung erneut auftreten, lassen Sie die
elektrische Anlage von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Die Zuordnungstabellen für die
Sicherungen und die entsprechenden
Schaltpläne sind bei einem Vertreter des
PEUGEOT-Händlernetzes oder bei einer
qualifizierten Fachwerkstatt erhältlich.
Der Austausch einer nicht in den
Zuordnungstabellen aufgelisteten
Sicherung kann zu schwerwiegenden
Funktionsstörungen am Fahrzeug führen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.


In Ordnung
Defekt

223
Bei einer Panne
8

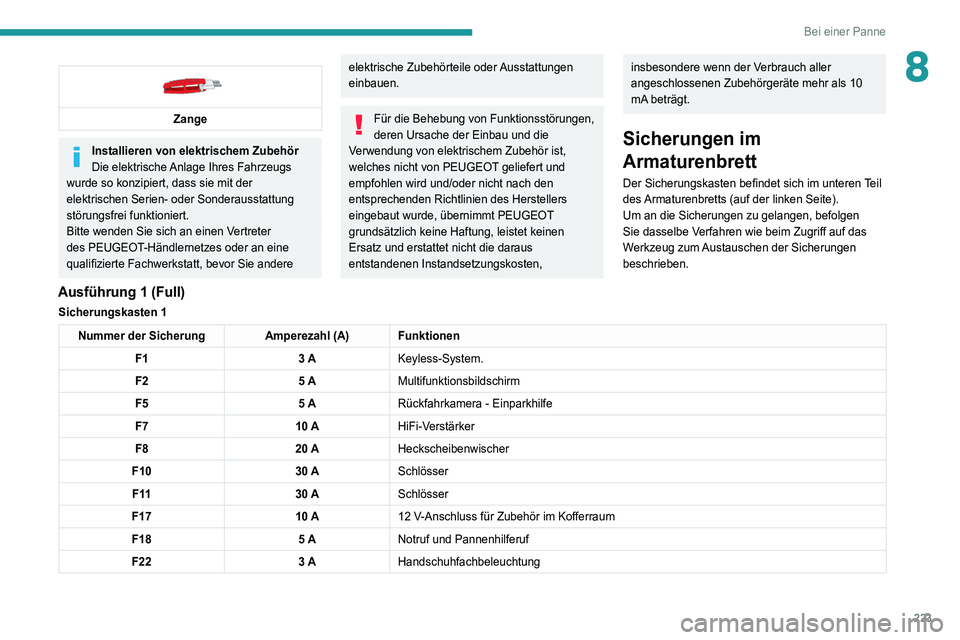

Zange
Installieren von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipiert, dass sie mit der
elektrischen Serien- oder Sonderausstattung
störungsfrei funktioniert.
Bitte wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, bevor Sie andere
elektrische Zubehörteile oder Ausstattungen
einbauen.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör ist,
welches nicht von PEUGEOT geliefert und
empfohlen wird und/oder nicht nach den
entsprechenden Richtlinien des Herstellers
eingebaut wurde, übernimmt PEUGEOT
grundsätzlich keine Haftung, leistet keinen
Ersatz und erstattet nicht die daraus
entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr als 10
mA beträgt.
Sicherungen im
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts (auf der linken Seite).
Um an die Sicherungen zu gelangen, befolgen
Sie dasselbe Verfahren wie beim Zugriff auf das
Werkzeug zum Austauschen der Sicherungen
beschrieben.
Ausführung 1 (Full)
Sicherungskasten 1
Nummer der Sicherung Amperezahl (A) Funktionen
F1 3 AKeyless-System.
F2 5 AMultifunktionsbildschirm
F5 5 ARückfahrkamera - Einparkhilfe
F7 10 AHiFi-Verstärker
F8 20 AHeckscheibenwischer
F10 30 ASchlösser
F 11 30 ASchlösser
F17 10 A12
V-Anschluss für Zubehör im Kofferraum
F18 5 ANotruf und Pannenhilferuf
F22 3 AHandschuhfachbeleuchtung

224
Bei einer Panne
Nummer der SicherungAmperezahl (A) Funktionen
F26 3 AAnzeige der Warnleuchten für nicht angelegte Gurte
F27 3 ARegen-/Helligkeitssensor
F31 5 AAirbags
F33 15 A12
V-Anschluss für Zubehör vorne.
F35 5 AKombiinstrument
F36 20 AAudiosystem - Touchscreen - CD-Spieler - Audio-/Navigationssystem
Sicherungskasten 2
Nummer der Sicherung Amperezahl (A) Funktionen
F17 10 ASpeichern der Fahrpositionen
Ausführung 2 (Eco)
Nummer der Sicherung Amperezahl (A) Funktionen
F4 15 AHupe
F5 20 AWindschutzscheibenwaschpumpe
F6 20 AScheibenwaschpumpe hinten
F7 10 A12
V-Anschluss für Zubehör
F8 20 AHeckscheibenwischer
F10 30 ASchlösser
F 11 30 ASchlösser
F14 5 ASirene der Alarmanlage
F17 5 AKombiinstrument
F22 3 ARegen-/Helligkeitssensor

225
Bei einer Panne
8Nummer der SicherungAmperezahl (A) Funktionen
F24 5 ARückfahrkamera - Einparkhilfe
F25 5 AAirbags
F27 5 AAlarmanlage
F28 5 ANotruf und Pannenhilferuf
F29 20 AAudiosystem - Touchscreen - CD-Spieler - Audio-/Navigationssystem
F32 15 AZigarettenanzünder
F36 5 AHandschuhfachbeleuchtung
Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie.
Zugang zu den Sicherungen

► Entriegeln Sie die beiden Riegel A .
► Nehmen Sie den Deckel ab.
►

Ersetzen Sie die Sicherung.
►


Schließen Sie nach dem
Austausch den Deckel
sorgfältig und verriegeln Sie die beiden Riegel
A, um die Dichtigkeit des Sicherungskastens zu
gewährleisten.
Ausführung 1 (Full)
Sicherungskasten 1
Nummer der Sicherung Amperezahl (A) Funktionen
F14 15 AScheibenwaschanlagenpumpe
F15 5 Adie Servolenkung,

226
Bei einer Panne

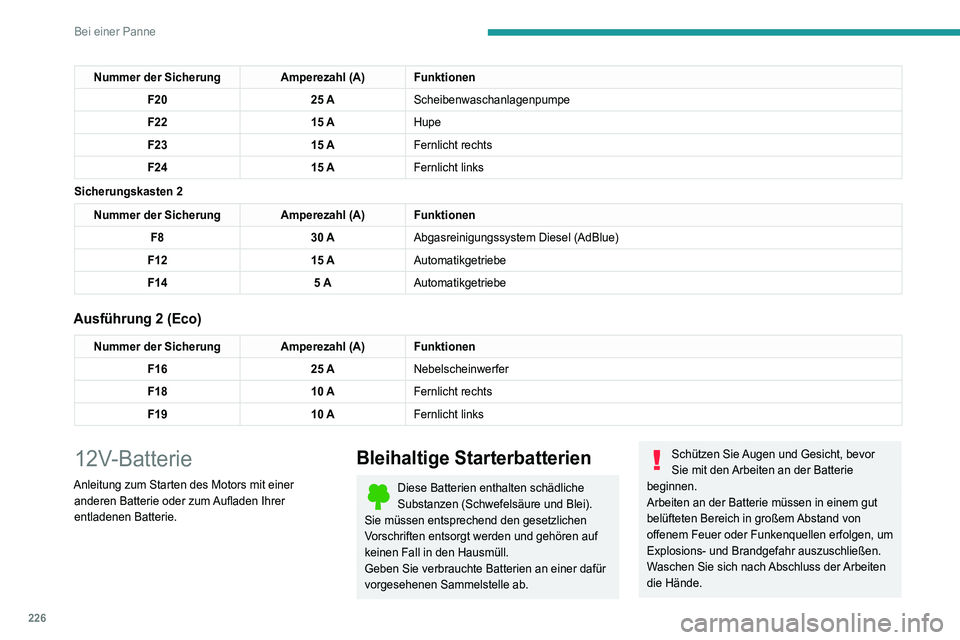

Nummer der SicherungAmperezahl (A) Funktionen
F20 25 AScheibenwaschanlagenpumpe
F22 15 AHupe
F23 15 AFernlicht rechts
F24 15 AFernlicht links
Sicherungskasten 2
Nummer der Sicherung Amperezahl (A) Funktionen
F8 30 AAbgasreinigungssystem Diesel (AdBlue)
F12 15 AAutomatikgetriebe
F14 5 AAutomatikgetriebe
Ausführung 2 (Eco)
Nummer der Sicherung Amperezahl (A) Funktionen
F16 25 ANebelscheinwerfer
F18 10 AFernlicht rechts
F19 10 AFernlicht links
12V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen Ihrer
entladenen Batterie.
Bleihaltige Starterbatterien
Diese Batterien enthalten schädliche
Substanzen (Schwefelsäure und Blei).
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer dafür
vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor
Sie mit den Arbeiten an der Batterie
beginnen.
Arbeiten an der Batterie müssen in einem gut
belüfteten Bereich in großem Abstand von
offenem Feuer oder Funkenquellen erfolgen, um
Explosions- und Brandgefahr auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.

227
Bei einer Panne
8Zugang zur Batterie
Die Batterie befindet sich im Motorraum.

Um an den (+) Pol zu gelangen:
► Entriegeln Sie die Motorhaube, indem Sie
zunächst den inneren Hebel und dann den äußeren
Hebel betätigen.
►

Heben Sie die Motorhaube an.
(+)

Pol
Enthält eine Schnellverschlussklemme.
(-) Pol
Der Minuspol der Batterie ist nicht zugänglich;
daher befindet sich ein separater Massepunkt in
der Nähe der Batterie.
Starten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist, kann
das Fahrzeug mit einer Hilfsbatterie (externe
Batterie oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln oder mithilfe eines Starthilfe-
Boosters gestartet werden.
Starten Sie das Fahrzeug niemals über ein
angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-Booster
mit einer Betriebsspannung von 24
V oder mehr.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12
V und eine
Kapazität hat, die mindestens der Kapazität der
entladenen Batterie entspricht.
Die beiden Fahrzeuge dürfen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel sich
nicht in der Nähe von beweglichen Teilen des
Motors befinden (Ventilator, Riemen usw.).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.


► Falls das Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
► Schließen Sie das rote Kabel an den Pluspol
(+) der entladenen Batterie A
(in Höhe des
Metallwinkels) und dann an den Pluspol (+) der
Hilfsbatterie B bzw. des Starthilfe-Boosters an.
►

Schließen Sie ein Ende des grünen oder
schwarzen Kabels an den Minuspol (-) der
Hilfsbatterie B

oder des Starthilfe-Boosters (oder
an einen Massepunkt des Hilfsfahrzeugs) an.
►

Schließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt C

an.
►

Starten Sie den Motor des Hilfsfahrzeugs und
lassen Sie ihn einige Minuten laufen.
►


Betätigen Sie den
Anlasser des nicht startenden
Fahrzeugs und lassen Sie den Motor laufen.
Wenn der Motor nicht sofort startet, schalten Sie
die Zündung aus und warten Sie einen Moment,
bevor Sie es erneut versuchen.
►

W
arten Sie, bis der Motor wieder im Leerlauf
läuft.
►

Ziehen Sie die Starthilfekabel in umgekehrter
Anschlussreihenfolge

wieder ab.
►

Falls das Fahrzeug damit ausgestattet ist,
bringen Sie die Kunststoffabdeckung des Pluspols
(+) wieder an.
►


Lassen Sie den Motor im Stillstand mindestens
30 Minuten laufen, damit die Batterie eine
ausreichende Ladekapazität erreichen kann.
Das sofortige Fahren ohne ausreichende
Ladekapazität kann einige Funktionen des
Fahrzeugs beeinträchtigen.

228
Bei einer Panne
Versuchen Sie bei einem Automatikgetriebe
niemals, den Motor durch Anschieben des
Fahrzeugs zu starten.

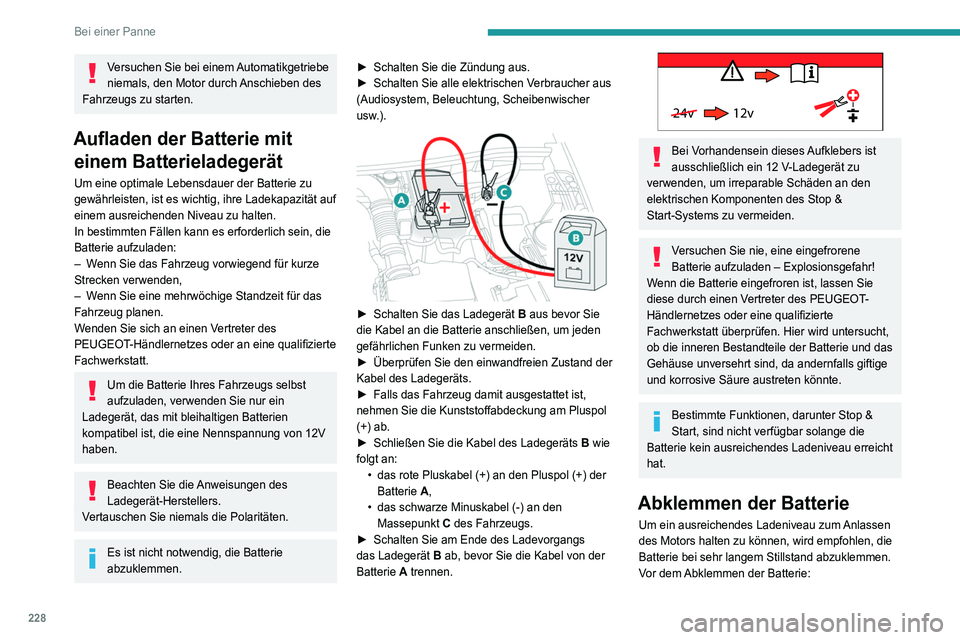

Aufladen der Batterie mit einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie zu
gewährleisten, ist es wichtig, ihre Ladekapazität auf
einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es erforderlich sein, die
Batterie aufzuladen:
–

W
enn Sie das Fahrzeug vorwiegend für kurze
Strecken verwenden,
–

W
enn Sie eine mehrwöchige Standzeit für das
Fahrzeug planen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Um die Batterie Ihres Fahrzeugs selbst
aufzuladen, verwenden Sie nur ein
Ladegerät, das mit bleihaltigen Batterien
kompatibel ist, die eine Nennspannung von 12V
haben.
Beachten Sie die Anweisungen des
Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie
abzuklemmen. ►

Schalten Sie die Zündung aus.
►

Schalten Sie alle elektrischen V
erbraucher aus
(Audiosystem, Beleuchtung, Scheibenwischer
usw.).


► Schalten Sie das Ladegerät B aus bevor Sie
die Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
►

Überprüfen Sie den einwandfreien Zustand der
Kabel des Ladegeräts.
►


Falls das Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
►


Schließen Sie die Kabel des Ladegeräts B

wie
folgt an: •

das rote Pluskabel (+) an den Pluspol (+) der
Batterie

A,
•

das schwarze Minuskabel (-) an den
Massepunkt

C des Fahrzeugs.
►

Schalten Sie am Ende des Ladevorgangs
das Ladegerät B

ab, bevor Sie die Kabel von der
Batterie A trennen.

24v 12v
Bei Vorhandensein dieses Aufklebers ist
ausschließlich ein 12 V-Ladegerät zu
verwenden, um irreparable Schäden an den
elektrischen Komponenten des Stop &
Start-Systems zu vermeiden.
Versuchen Sie nie, eine eingefrorene
Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen Sie
diese durch einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte
Fachwerkstatt überprüfen. Hier wird untersucht,
ob die inneren Bestandteile der Batterie und das
Gehäuse unversehrt sind, da andernfalls giftige
und korrosive Säure austreten könnte.
Bestimmte Funktionen, darunter Stop &
Start, sind nicht verfügbar solange die
Batterie kein ausreichendes Ladeniveau erreicht
hat.
Abklemmen der Batterie
Um ein ausreichendes Ladeniveau zum Anlassen
des Motors halten zu können, wird empfohlen, die
Batterie bei sehr langem Stillstand abzuklemmen.
Vor dem Abklemmen der Batterie:
