PEUGEOT 5008 2020 Betriebsanleitungen (in German)

39
Zugang

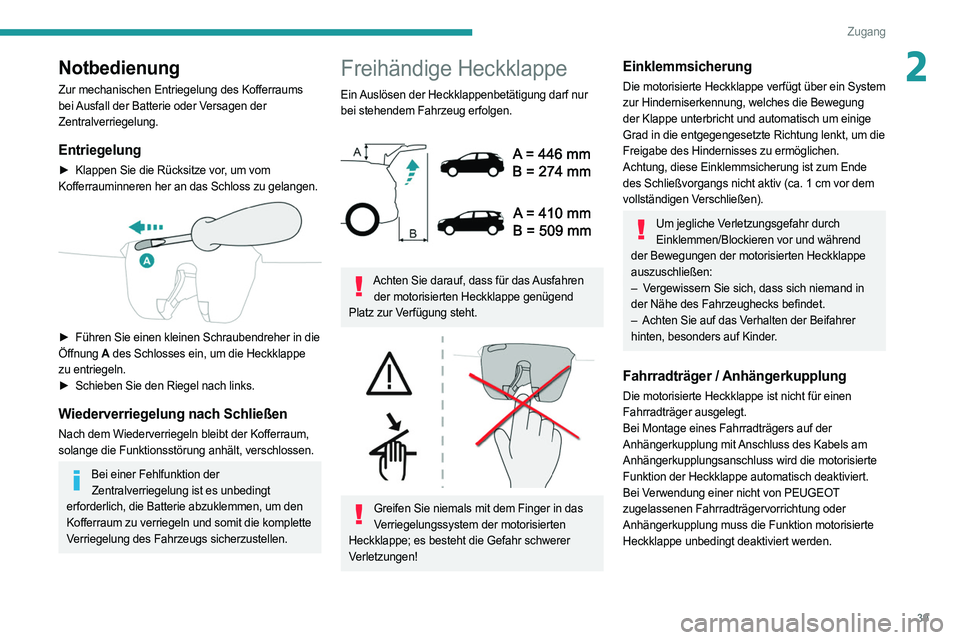

2Notbedienung
Zur mechanischen Entriegelung des Kofferraums
bei Ausfall der Batterie oder Versagen der
Zentralverriegelung.
Entriegelung
► Klappen Sie die Rücksitze vor, um vom
Kofferrauminneren her an das Schloss zu gelangen.


► Führen Sie einen kleinen Schraubendreher in die
Öffnung A des Schlosses ein, um die Heckklappe
zu entriegeln.
►

Schieben Sie den Riegel nach links.
Wiederverriegelung nach Schließen
Nach dem Wiederverriegeln bleibt der Kofferraum,
solange die Funktionsstörung anhält, verschlossen.
Bei einer Fehlfunktion der Zentralverriegelung ist es unbedingt
erforderlich, die Batterie abzuklemmen, um den
Kofferraum zu verriegeln und somit die komplette
Verriegelung des Fahrzeugs sicherzustellen.
Freihändige Heckklappe
Ein Auslösen der Heckklappenbetätigung darf nur
bei stehendem Fahrzeug erfolgen.


Achten Sie darauf, dass für das Ausfahren der motorisierten Heckklappe genügend
Platz zur Verfügung steht.


Greifen Sie niemals mit dem Finger in das Verriegelungssystem der motorisierten
Heckklappe; es besteht die Gefahr schwerer
Verletzungen!
Einklemmsicherung
Die motorisierte Heckklappe verfügt über ein System
zur Hinderniserkennung, welches die Bewegung
der Klappe unterbricht und automatisch um einige
Grad in die entgegengesetzte Richtung lenkt, um die
Freigabe des Hindernisses zu ermöglichen.
Achtung, diese Einklemmsicherung ist zum Ende
des Schließvorgangs nicht aktiv (ca. 1 cm vor dem
vollständigen Verschließen).
Um jegliche Verletzungsgefahr durch Einklemmen/Blockieren vor und während
der Bewegungen der motorisierten Heckklappe
auszuschließen:
–

V

ergewissern Sie sich, dass sich niemand in
der Nähe des Fahrzeughecks befindet.
–

Achten Sie auf das V
erhalten der Beifahrer
hinten, besonders auf Kinder.
Fahrradträger / Anhängerkupplung
Die motorisierte Heckklappe ist nicht für einen
Fahrradträger ausgelegt.
Bei Montage eines Fahrradträgers auf der
Anhängerkupplung mit Anschluss des Kabels am
Anhängerkupplungsanschluss wird die motorisierte
Funktion der Heckklappe automatisch deaktiviert.
Bei Verwendung einer nicht von PEUGEOT
zugelassenen Fahrradträgervorrichtung oder
Anhängerkupplung muss die Funktion motorisierte
Heckklappe unbedingt deaktiviert werden.

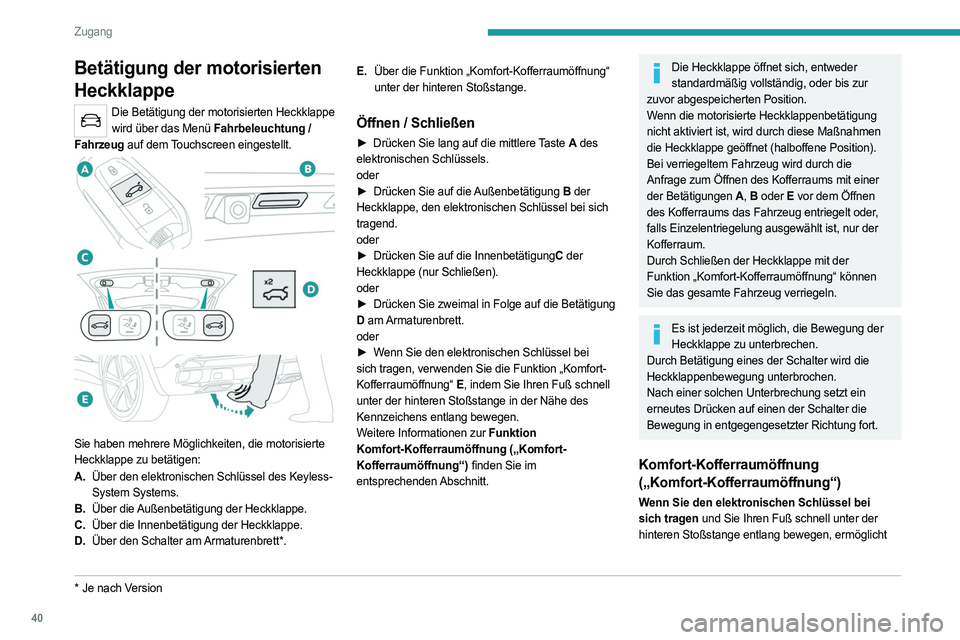

40
Zugang
Betätigung der motorisierten
Heckklappe
Die Betätigung der motorisierten Heckklappe wird über das Menü Fahrbeleuchtung /
Fahrzeug auf dem Touchscreen eingestellt.


Sie haben mehrere Möglichkeiten, die motorisierte
Heckklappe zu betätigen:
A. Über den elektronischen Schlüssel des Keyless-
System Systems.
B. Über die Außenbetätigung der Heckklappe.
C. Über die Innenbetätigung der Heckklappe.
D. Über den Schalter am Armaturenbrett*.
* Je nach V ersion E.
Über die Funktion „Komfort-Kofferraumöffnung“
unter der hinteren Stoßstange.
Öffnen / Schließen
► Drücken Sie lang auf die mittlere Taste A des
elektronischen Schlüssels.
oder
►

Drücken Sie auf die
Außenbetätigung B der
Heckklappe, den elektronischen Schlüssel bei sich
tragend.
oder
►

Drücken Sie auf die Innenbetätigung
C der
Heckklappe (nur Schließen).
oder
►

Drücken Sie zweimal in Folge auf die Betätigung

D am Armaturenbrett.
oder
►

W
enn Sie den elektronischen Schlüssel bei
sich tragen, verwenden Sie die Funktion „Komfort-
Kofferraumöffnung“ E , indem Sie Ihren Fuß schnell
unter der hinteren Stoßstange in der Nähe des
Kennzeichens entlang bewegen.
Weitere Informationen zur Funktion
Komfort-Kofferraumöffnung („Komfort-
Kofferraumöffnung“) finden Sie im
entsprechenden Abschnitt.
Die Heckklappe öffnet sich, entweder standardmäßig vollständig, oder bis zur
zuvor abgespeicherten Position.
Wenn die motorisierte Heckklappenbetätigung
nicht aktiviert ist, wird durch diese Maßnahmen
die Heckklappe geöffnet (halboffene Position).
Bei verriegeltem Fahrzeug wird durch die
Anfrage zum Öffnen des Kofferraums mit einer
der Betätigungen A , B oder E vor dem Öffnen
des Kofferraums das Fahrzeug entriegelt oder,
falls Einzelentriegelung ausgewählt ist, nur der
Kofferraum.
Durch Schließen der Heckklappe mit der
Funktion „Komfort-Kofferraumöffnung“ können
Sie das gesamte Fahrzeug verriegeln.
Es ist jederzeit möglich, die Bewegung der Heckklappe zu unterbrechen.
Durch Betätigung eines der Schalter wird die
Heckklappenbewegung unterbrochen.
Nach einer solchen Unterbrechung setzt ein
erneutes Drücken auf einen der Schalter die
Bewegung in entgegengesetzter Richtung fort.
Komfort-Kofferraumöffnung
(„Komfort-Kofferraumöffnung“)
Wenn Sie den elektronischen Schlüssel bei
sich tragen und Sie Ihren Fuß schnell unter der
hinteren Stoßstange entlang bewegen, ermöglicht

41
Zugang

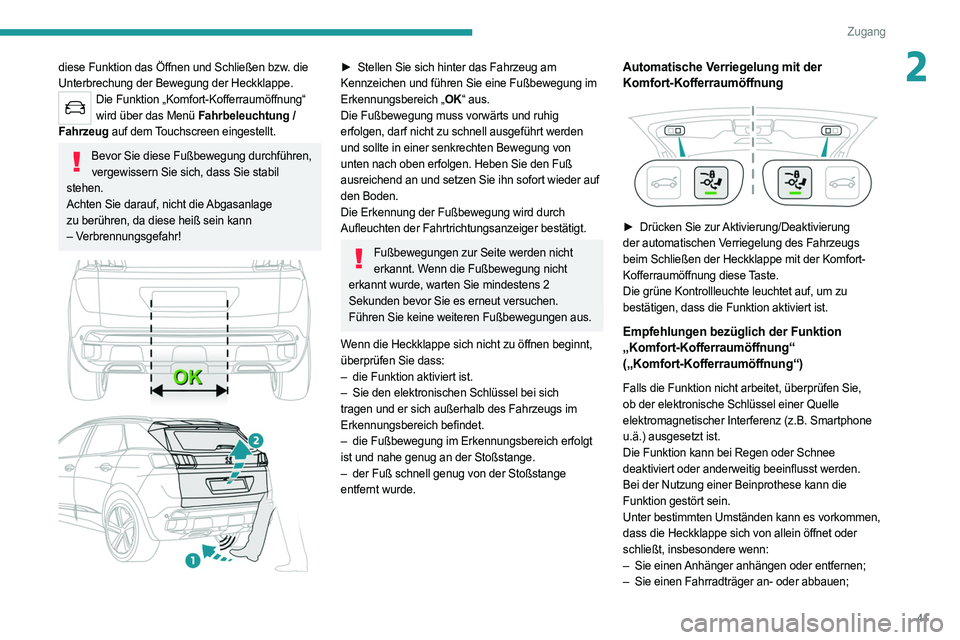

2diese Funktion das Öffnen und Schließen bzw. die
Unterbrechung der Bewegung der Heckklappe.
Die Funktion „Komfort-Kofferraumöffnung“ wird über das Menü Fahrbeleuchtung /
Fahrzeug auf dem Touchscreen eingestellt.
Bevor Sie diese Fußbewegung durchführen, vergewissern Sie sich, dass Sie stabil
stehen.
Achten Sie darauf, nicht die Abgasanlage
zu berühren, da diese heiß sein kann
– Verbrennungsgefahr!


► Stellen Sie sich hinter das Fahrzeug am
Kennzeichen und führen Sie eine Fußbewegung im
Erkennungsbereich „OK“ aus.
Die Fußbewegung muss vorwärts und ruhig
erfolgen, darf nicht zu schnell ausgeführt werden
und sollte in einer senkrechten Bewegung von
unten nach oben erfolgen. Heben Sie den Fuß
ausreichend an und setzen Sie ihn sofort wieder auf
den Boden.
Die Erkennung der Fußbewegung wird durch
Aufleuchten der Fahrtrichtungsanzeiger bestätigt.
Fußbewegungen zur Seite werden nicht erkannt. Wenn die Fußbewegung nicht
erkannt wurde, warten Sie mindestens 2
Sekunden bevor Sie es erneut versuchen.
Führen Sie keine weiteren Fußbewegungen aus.
Wenn die Heckklappe sich nicht zu öffnen beginnt,
überprüfen Sie dass:
–

die Funktion aktiviert ist.
–


Sie den elektronischen Schlüssel bei sich

tragen und er sich außerhalb des Fahrzeugs im
Erkennungsbereich befindet.
–

die Fußbewegung im Erkennungsbereich erfolgt

ist und nahe genug an der Stoßstange.
–

der Fuß schnell genug von der Stoßstange

entfernt wurde.
Automatische Verriegelung mit der
Komfort-Kofferraumöffnung


► Drücken Sie zur Aktivierung/Deaktivierung
der automatischen Verriegelung des Fahrzeugs
beim Schließen der Heckklappe mit der Komfort-
Kofferraumöffnung diese Taste.
Die grüne Kontrollleuchte leuchtet auf, um zu
bestätigen, dass die Funktion aktiviert ist.
Empfehlungen bezüglich der Funktion
„Komfort-Kofferraumöffnung“
(„Komfort-Kofferraumöffnung“)
Falls die Funktion nicht arbeitet, überprüfen Sie,
ob der elektronische Schlüssel einer Quelle
elektromagnetischer Interferenz (z.B. Smartphone
u.ä.) ausgesetzt ist.
Die Funktion kann bei Regen oder Schnee
deaktiviert oder anderweitig beeinflusst werden.
Bei der Nutzung einer Beinprothese kann die
Funktion gestört sein.
Unter bestimmten Umständen kann es vorkommen,
dass die Heckklappe sich von allein öffnet oder
schließt, insbesondere wenn:
–

Sie einen
Anhänger anhängen oder entfernen;
–

Sie einen Fahrradträger an- oder abbauen;

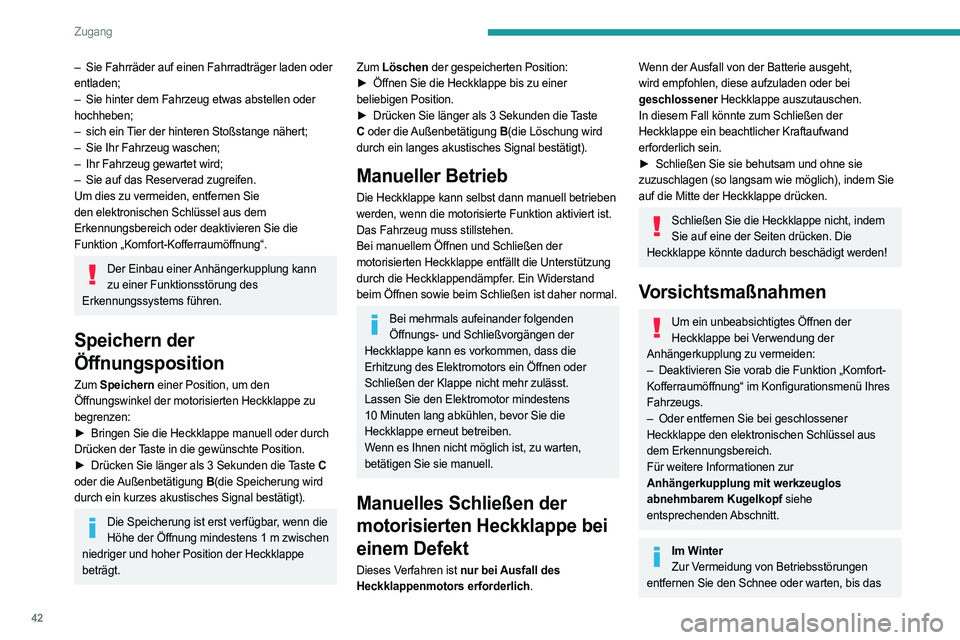

42
Zugang
Eis geschmolzen ist, bevor Sie die motorisierte
Öffnung der Heckklappe betätigen.
Beim WaschenVor dem Waschen des Fahrzeugs in
einer Waschanlage unbedingt das Fahrzeug
verriegeln, damit sich die Heckklappe nicht
unbeabsichtigt öffnen kann.
Elektrische Fensterheber
1. Vorne links
2. Vorne rechts
3. Hinten rechts
4. Hinten links
5. Deaktivieren der elektrischen Fensterheber
hinten
Manueller Betrieb
► Zum Öffnen/Schließen des Fensters drücken/
ziehen Sie den Schalter, jedoch nicht über den
Widerstand hinaus. Das Fenster bleibt stehen,
sobald der Schalter losgelassen wird.
– Sie Fahrräder auf einen Fahrradträger laden oder
entladen;
–

Sie hinter dem Fahrzeug etwas abstellen oder

hochheben;
–

sich ein
Tier der hinteren Stoßstange nähert;
–

Sie Ihr Fahrzeug waschen;
–


Ihr Fahrzeug gewartet wird;
–


Sie auf das Reserverad zugreifen.
Um dies zu vermeiden, entfernen Sie


den elektronischen Schlüssel aus dem
Erkennungsbereich oder deaktivieren Sie die
Funktion „Komfort-Kofferraumöffnung“.
Der Einbau einer Anhängerkupplung kann zu einer Funktionsstörung des
Erkennungssystems führen.
Speichern der
Öffnungsposition
Zum Speichern einer Position, um den
Öffnungswinkel der motorisierten Heckklappe zu
begrenzen:
►

Bringen Sie die Heckklappe manuell oder durch

Drücken der Taste in die gewünschte Position.
►

Drücken Sie länger als 3 Sekunden die
Taste C
oder die Außenbetätigung B(die Speicherung wird
durch ein kurzes akustisches Signal bestätigt).
Die Speicherung ist erst verfügbar, wenn die Höhe der Öffnung mindestens 1 m zwischen
niedriger und hoher Position der Heckklappe
beträgt.
Zum Löschen der gespeicherten Position:
► Öffnen Sie die Heckklappe bis zu einer
beliebigen Position.
►

Drücken Sie länger als 3 Sekunden die
Taste
C oder die Außenbetätigung B (die Löschung wird
durch ein langes akustisches Signal bestätigt).
Manueller Betrieb
Die Heckklappe kann selbst dann manuell betrieben
werden, wenn die motorisierte Funktion aktiviert ist.
Das Fahrzeug muss stillstehen.
Bei manuellem Öffnen und Schließen der
motorisierten Heckklappe entfällt die Unterstützung
durch die Heckklappendämpfer. Ein Widerstand
beim Öffnen sowie beim Schließen ist daher normal.
Bei mehrmals aufeinander folgenden Öffnungs- und Schließvorgängen der
Heckklappe kann es vorkommen, dass die
Erhitzung des Elektromotors ein Öffnen oder
Schließen der Klappe nicht mehr zulässt.
Lassen Sie den Elektromotor mindestens
10

Minuten lang abkühlen, bevor Sie die
Heckklappe erneut betreiben.
Wenn es Ihnen nicht möglich ist, zu warten,
betätigen Sie sie manuell.
Manuelles Schließen der
motorisierten Heckklappe bei
einem Defekt
Dieses Verfahren ist nur bei Ausfall des
Heckklappenmotors erforderlich.
Wenn der Ausfall von der Batterie ausgeht,
wird empfohlen, diese aufzuladen oder bei
geschlossener Heckklappe auszutauschen.
In diesem Fall könnte zum Schließen der
Heckklappe ein beachtlicher Kraftaufwand
erforderlich sein.
►

Schließen Sie sie behutsam und ohne sie

zuzuschlagen (so langsam wie möglich), indem Sie
auf die Mitte der Heckklappe drücken.
Schließen Sie die Heckklappe nicht, indem Sie auf eine der Seiten drücken. Die
Heckklappe könnte dadurch beschädigt werden!
Vorsichtsmaßnahmen
Um ein unbeabsichtigtes Öffnen der Heckklappe bei Verwendung der
Anhängerkupplung zu vermeiden:
–

Deaktivieren Sie vorab die Funktion „Komfort-
Kofferraumöffnung“ im Konfigurationsmenü Ihres


Fahrzeugs.
–

Oder entfernen Sie bei geschlossener

Heckklappe den elektronischen Schlüssel aus
dem Erkennungsbereich.
Für weitere Informationen zur
Anhängerkupplung mit werkzeuglos
abnehmbarem Kugelkopf siehe
entsprechenden Abschnitt.
Im Winter Zur Vermeidung von Betriebsstörungen
entfernen Sie den Schnee oder warten, bis das

43
Zugang

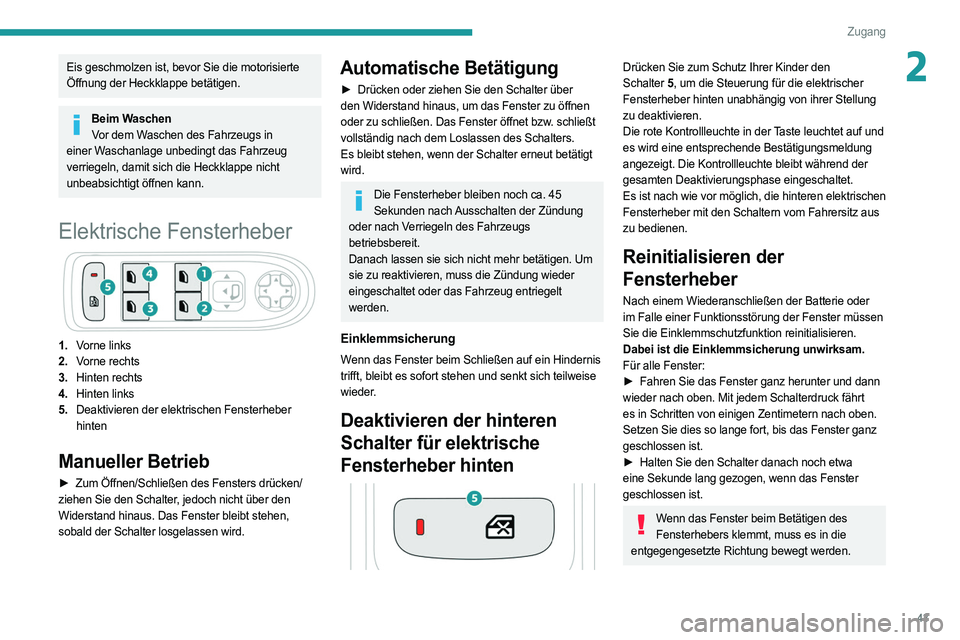

2Eis geschmolzen ist, bevor Sie die motorisierte
Öffnung der Heckklappe betätigen.
Beim WaschenVor dem Waschen des Fahrzeugs in
einer Waschanlage unbedingt das Fahrzeug
verriegeln, damit sich die Heckklappe nicht
unbeabsichtigt öffnen kann.
Elektrische Fensterheber
1. Vorne links
2. Vorne rechts
3. Hinten rechts
4. Hinten links
5. Deaktivieren der elektrischen Fensterheber
hinten
Manueller Betrieb
► Zum Öffnen/Schließen des Fensters drücken/
ziehen Sie den Schalter , jedoch nicht über den
Widerstand hinaus. Das Fenster bleibt stehen,
sobald der Schalter losgelassen wird.
Automatische Betätigung
► Drücken oder ziehen Sie den Schalter über
den Widerstand hinaus, um das Fenster zu öffnen
oder zu schließen. Das Fenster öffnet bzw. schließt
vollständig nach dem Loslassen des Schalters.
Es bleibt stehen, wenn der Schalter erneut betätigt
wird.
Die Fensterheber bleiben noch ca. 45 Sekunden nach Ausschalten der Zündung
oder nach Verriegeln des Fahrzeugs
betriebsbereit.
Danach lassen sie sich nicht mehr betätigen. Um
sie zu reaktivieren, muss die Zündung wieder
eingeschaltet oder das Fahrzeug entriegelt
werden.
Einklemmsicherung
Wenn das Fenster beim Schließen auf ein Hindernis
trifft, bleibt es sofort stehen und senkt sich teilweise
wieder.
Deaktivieren der hinteren
Schalter für elektrische
Fensterheber hinten


Drücken Sie zum Schutz Ihrer Kinder den
Schalter 5, um die Steuerung für die elektrischer
Fensterheber hinten unabhängig von ihrer Stellung
zu deaktivieren.
Die rote Kontrollleuchte in der Taste leuchtet auf und
es wird eine entsprechende Bestätigungsmeldung
angezeigt. Die Kontrollleuchte bleibt während der
gesamten Deaktivierungsphase eingeschaltet.
Es ist nach wie vor möglich, die hinteren elektrischen
Fensterheber mit den Schaltern vom Fahrersitz aus
zu bedienen.
Reinitialisieren der
Fensterheber
Nach einem Wiederanschließen der Batterie oder
im Falle einer Funktionsstörung der Fenster müssen
Sie die Einklemmschutzfunktion reinitialisieren.
Dabei ist die Einklemmsicherung unwirksam.
Für alle Fenster:
►

Fahren Sie das Fenster ganz herunter und dann

wieder nach oben. Mit jedem Schalterdruck fährt
es in Schritten von einigen Zentimetern nach oben.
Setzen Sie dies so lange fort, bis das Fenster ganz
geschlossen ist.
►

Halten Sie den Schalter danach noch etwa

eine Sekunde lang gezogen, wenn das Fenster
geschlossen ist.
Wenn das Fenster beim Betätigen des Fensterhebers klemmt, muss es in die
entgegengesetzte Richtung bewegt werden.

44

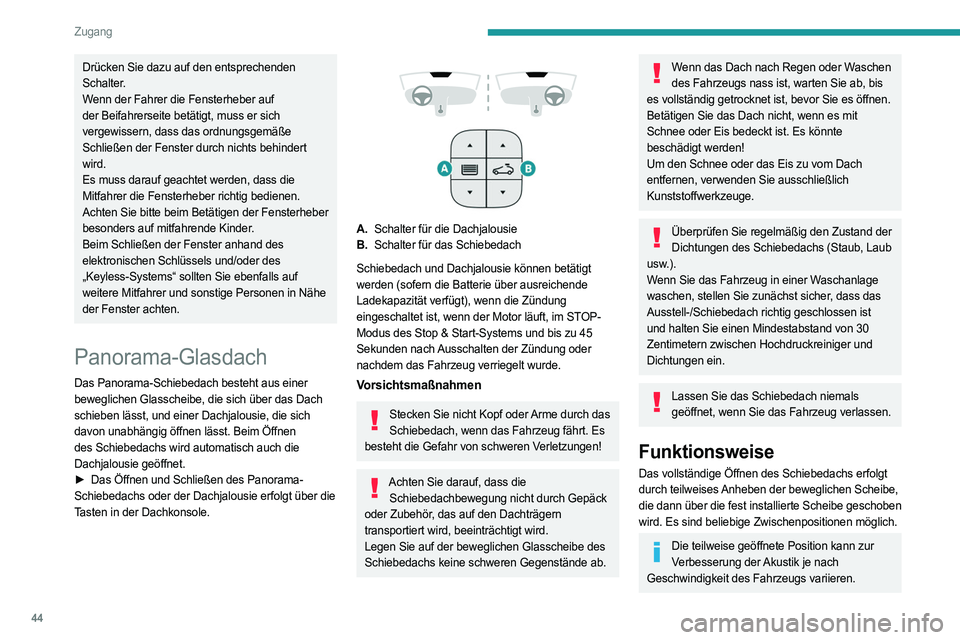

Zugang
Drücken Sie dazu auf den entsprechenden
Schalter.
Wenn der Fahrer die Fensterheber auf
der Beifahrerseite betätigt, muss er sich
vergewissern, dass das ordnungsgemäße
Schließen der Fenster durch nichts behindert
wird.
Es muss darauf geachtet werden, dass die
Mitfahrer die Fensterheber richtig bedienen.
Achten Sie bitte beim Betätigen der Fensterheber
besonders auf mitfahrende Kinder.
Beim Schließen der Fenster anhand des
elektronischen Schlüssels und/oder des
„Keyless-Systems“ sollten Sie ebenfalls auf
weitere Mitfahrer und sonstige Personen in Nähe
der Fenster achten.
Panorama-Glasdach
Das Panorama-Schiebedach besteht aus einer
beweglichen Glasscheibe, die sich über das Dach
schieben lässt, und einer Dachjalousie, die sich
davon unabhängig öffnen lässt. Beim Öffnen
des Schiebedachs wird automatisch auch die
Dachjalousie geöffnet.
►
Das Öffnen und Schließen des Panorama-
Schiebedachs oder der Dachjalousie erfolgt über die


Tasten in der Dachkonsole.


A. Schalter für die Dachjalousie
B. Schalter für das Schiebedach
Schiebedach und Dachjalousie können betätigt
werden (sofern die Batterie über ausreichende
Ladekapazität verfügt), wenn die Zündung
eingeschaltet ist, wenn der Motor läuft, im STOP-
Modus des Stop & Start-Systems und bis zu 45
Sekunden nach Ausschalten der Zündung oder
nachdem das Fahrzeug verriegelt wurde.
Vorsichtsmaßnahmen
Stecken Sie nicht Kopf oder Arme durch das Schiebedach, wenn das Fahrzeug fährt. Es
besteht die Gefahr von schweren Verletzungen!
Achten Sie darauf, dass die Schiebedachbewegung nicht durch Gepäck
oder Zubehör, das auf den Dachträgern
transportiert wird, beeinträchtigt wird.
Legen Sie auf der beweglichen Glasscheibe des
Schiebedachs keine schweren Gegenstände ab.
Wenn das Dach nach Regen oder Waschen des Fahrzeugs nass ist, warten Sie ab, bis
es vollständig getrocknet ist, bevor Sie es öffnen.
Betätigen Sie das Dach nicht, wenn es mit
Schnee oder Eis bedeckt ist. Es könnte
beschädigt werden!
Um den Schnee oder das Eis zu vom Dach
entfernen, verwenden Sie ausschließlich
Kunststoffwerkzeuge.
Überprüfen Sie regelmäßig den Zustand der Dichtungen des Schiebedachs (Staub, Laub
usw.).
Wenn Sie das Fahrzeug in einer Waschanlage
waschen, stellen Sie zunächst sicher, dass das
Ausstell-/Schiebedach richtig geschlossen ist
und halten Sie einen Mindestabstand von 30
Zentimetern zwischen Hochdruckreiniger und
Dichtungen ein.
Lassen Sie das Schiebedach niemals geöffnet, wenn Sie das Fahrzeug verlassen.
Funktionsweise
Das vollständige Öffnen des Schiebedachs erfolgt
durch teilweises Anheben der beweglichen Scheibe,
die dann über die fest installierte Scheibe geschoben
wird. Es sind beliebige Zwischenpositionen möglich.
Die teilweise geöffnete Position kann zur Verbesserung der Akustik je nach
Geschwindigkeit des Fahrzeugs variieren.

45
Zugang

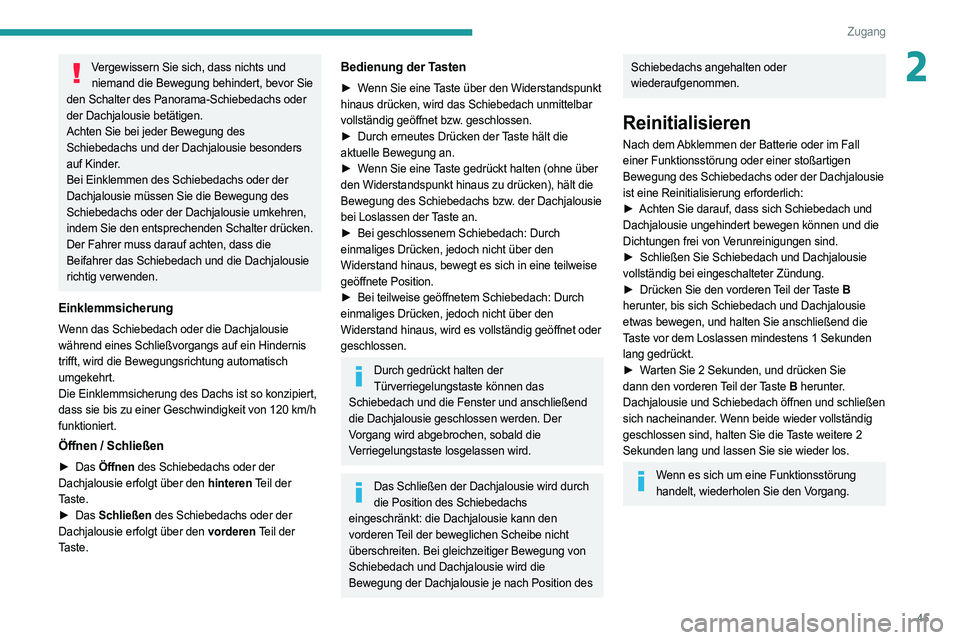

2Vergewissern Sie sich, dass nichts und niemand die Bewegung behindert, bevor Sie
den Schalter des Panorama-Schiebedachs oder
der Dachjalousie betätigen.
Achten Sie bei jeder Bewegung des
Schiebedachs und der Dachjalousie besonders
auf Kinder.
Bei Einklemmen des Schiebedachs oder der
Dachjalousie müssen Sie die Bewegung des
Schiebedachs oder der Dachjalousie umkehren,
indem Sie den entsprechenden Schalter drücken.
Der Fahrer muss darauf achten, dass die
Beifahrer das Schiebedach und die Dachjalousie
richtig verwenden.
Einklemmsicherung
Wenn das Schiebedach oder die Dachjalousie
während eines Schließvorgangs auf ein Hindernis
trifft, wird die Bewegungsrichtung automatisch
umgekehrt.
Die Einklemmsicherung des Dachs ist so konzipiert,
dass sie bis zu einer Geschwindigkeit von 120
km/h
funktioniert.
Öffnen / Schließen
► Das Öffnen des Schiebedachs oder der
Dachjalousie erfolgt über den hinteren Teil der
Taste.
►

Das
Schließen des Schiebedachs oder der
Dachjalousie erfolgt über den vorderen Teil der
Taste.
Bedienung der Tasten
► Wenn Sie eine Taste über den Widerstandspunkt
hinaus drücken, wird das Schiebedach unmittelbar
vollständig geöffnet bzw. geschlossen.
►

Durch erneutes Drücken der
Taste hält die
aktuelle Bewegung an.
►

W
enn Sie eine Taste gedrückt halten (ohne über
den Widerstandspunkt hinaus zu drücken), hält die
Bewegung des Schiebedachs bzw. der Dachjalousie
bei Loslassen der Taste an.
►

Bei geschlossenem Schiebedach: Durch

einmaliges Drücken, jedoch nicht über den
Widerstand hinaus, bewegt es sich in eine teilweise
geöffnete Position.
►

Bei teilweise geöffnetem Schiebedach: Durch

einmaliges Drücken, jedoch nicht über den
Widerstand hinaus, wird es vollständig geöffnet oder
geschlossen.
Durch gedrückt halten der Türverriegelungstaste können das
Schiebedach und die Fenster und anschließend
die Dachjalousie geschlossen werden. Der
Vorgang wird abgebrochen, sobald die
Verriegelungstaste losgelassen wird.
Das Schließen der Dachjalousie wird durch die Position des Schiebedachs
eingeschränkt: die Dachjalousie kann den
vorderen Teil der beweglichen Scheibe nicht
überschreiten. Bei gleichzeitiger Bewegung von
Schiebedach und Dachjalousie wird die
Bewegung der Dachjalousie je nach Position des
Schiebedachs angehalten oder
wiederaufgenommen.
Reinitialisieren
Nach dem Abklemmen der Batterie oder im Fall
einer Funktionsstörung oder einer stoßartigen
Bewegung des Schiebedachs oder der Dachjalousie
ist eine Reinitialisierung erforderlich:
►

Achten Sie darauf, dass sich Schiebedach und

Dachjalousie ungehindert bewegen können und die
Dichtungen frei von Verunreinigungen sind.
►

Schließen Sie Schiebedach und Dachjalousie

vollständig bei eingeschalteter Zündung.
►

Drücken Sie den vorderen
Teil der Taste B
herunter, bis sich Schiebedach und Dachjalousie
etwas bewegen, und halten Sie anschließend die
Taste vor dem Loslassen mindestens 1 Sekunden
lang gedrückt.
►

W
arten Sie 2 Sekunden, und drücken Sie
dann den vorderen Teil der Taste B herunter.
Dachjalousie und Schiebedach öffnen und schließen
sich nacheinander. Wenn beide wieder vollständig
geschlossen sind, halten Sie die Taste weitere 2
Sekunden lang und lassen Sie sie wieder los.
Wenn es sich um eine Funktionsstörung handelt, wiederholen Sie den Vorgang.

46

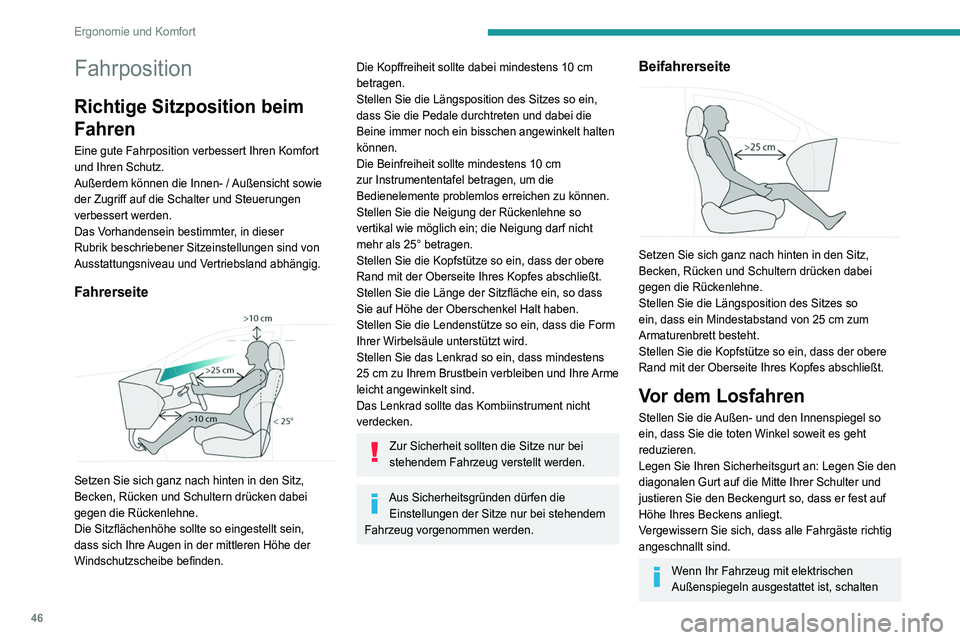

Ergonomie und Komfort
Fahrposition
Richtige Sitzposition beim
Fahren
Eine gute Fahrposition verbessert Ihren Komfort
und Ihren Schutz.
Außerdem können die Innen- / Außensicht sowie
der Zugriff auf die Schalter und Steuerungen
verbessert werden.
Das Vorhandensein bestimmter, in dieser
Rubrik beschriebener Sitzeinstellungen sind von
Ausstattungsniveau und Vertriebsland abhängig.
Fahrerseite

Setzen Sie sich ganz nach hinten in den Sitz,
Becken, Rücken und Schultern drücken dabei
gegen die Rückenlehne.
Die Sitzflächenhöhe sollte so eingestellt sein,
dass sich Ihre Augen in der mittleren Höhe der
Windschutzscheibe befinden.
Die Kopffreiheit sollte dabei mindestens 10 cm
betragen.
Stellen Sie die Längsposition des Sitzes so ein,
dass Sie die Pedale durchtreten und dabei die
Beine immer noch ein bisschen angewinkelt halten
können.
Die Beinfreiheit sollte mindestens 10
cm
zur Instrumententafel betragen, um die
Bedienelemente problemlos erreichen zu können.
Stellen Sie die Neigung der Rückenlehne so
vertikal wie möglich ein; die Neigung darf nicht
mehr als 25° betragen.
Stellen Sie die Kopfstütze so ein, dass der obere
Rand mit der Oberseite Ihres Kopfes abschließt.
Stellen Sie die Länge der Sitzfläche ein, so dass
Sie auf Höhe der Oberschenkel Halt haben.
Stellen Sie die Lendenstütze so ein, dass die Form
Ihrer Wirbelsäule unterstützt wird.
Stellen Sie das Lenkrad so ein, dass mindestens
25
cm zu Ihrem Brustbein verbleiben und Ihre Arme
leicht angewinkelt sind.
Das Lenkrad sollte das Kombiinstrument nicht
verdecken.
Zur Sicherheit sollten die Sitze nur bei
stehendem Fahrzeug verstellt werden.
Aus Sicherheitsgründen dürfen die Einstellungen der Sitze nur bei stehendem
Fahrzeug vorgenommen werden.
Beifahrerseite

Setzen Sie sich ganz nach hinten in den Sitz,
Becken, Rücken und Schultern drücken dabei
gegen die Rückenlehne.
Stellen Sie die Längsposition des Sitzes so
ein, dass ein Mindestabstand von 25
cm zum
Armaturenbrett besteht.
Stellen Sie die Kopfstütze so ein, dass der obere
Rand mit der Oberseite Ihres Kopfes abschließt.
Vor dem Losfahren
Stellen Sie die Außen- und den Innenspiegel so
ein, dass Sie die toten Winkel soweit es geht
reduzieren.
Legen Sie Ihren Sicherheitsgurt an: Legen Sie den
diagonalen Gurt auf die Mitte Ihrer Schulter und
justieren Sie den Beckengurt so, dass er fest auf
Höhe Ihres Beckens anliegt.
Vergewissern Sie sich, dass alle Fahrgäste richtig
angeschnallt sind.
Wenn Ihr Fahrzeug mit elektrischen
Außenspiegeln ausgestattet ist, schalten

47

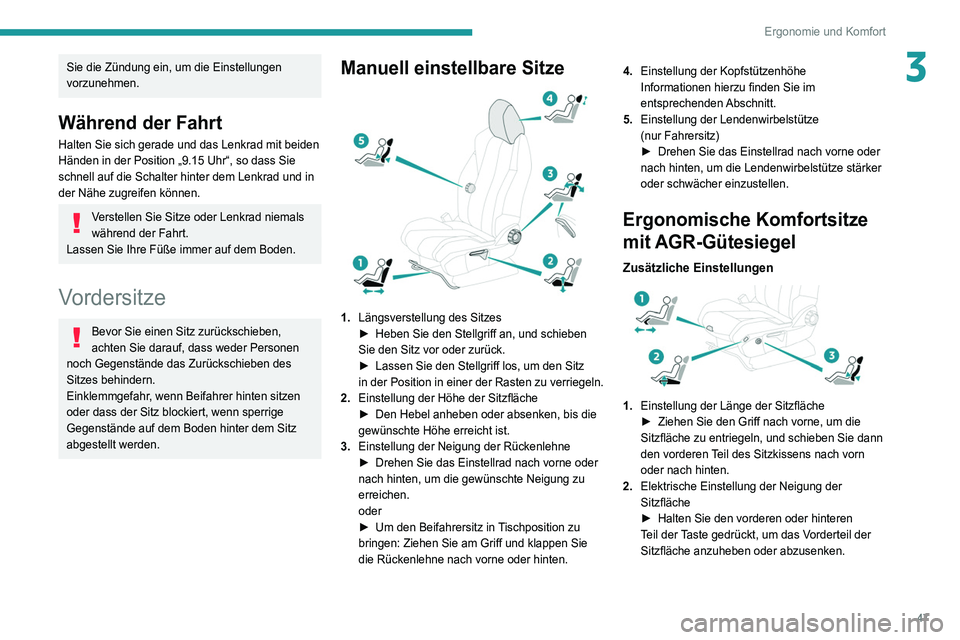

Ergonomie und Komfort
3Sie die Zündung ein, um die Einstellungen
vorzunehmen.
Während der Fahrt
Halten Sie sich gerade und das Lenkrad mit beiden
Händen in der Position „9.15 Uhr“, so dass Sie
schnell auf die Schalter hinter dem Lenkrad und in
der Nähe zugreifen können.
Verstellen Sie Sitze oder Lenkrad niemals
während der Fahrt.
Lassen Sie Ihre Füße immer auf dem Boden.
Vordersitze
Bevor Sie einen Sitz zurückschieben,
achten Sie darauf, dass weder Personen
noch Gegenstände das Zurückschieben des
Sitzes behindern.
Einklemmgefahr, wenn Beifahrer hinten sitzen
oder dass der Sitz blockiert, wenn sperrige
Gegenstände auf dem Boden hinter dem Sitz
abgestellt werden.
Manuell einstellbare Sitze

1. Längsverstellung des Sitzes
►
Heben Sie den Stellgriff an, und schieben
Sie den Sitz vor oder zurück.
►

Lassen Sie den Stellgriff los, um den Sitz
in der Position in einer der Rasten zu

verriegeln.
2. Einstellung der Höhe der Sitzfläche
►

Den Hebel anheben oder absenken, bis die
gewünschte Höhe erreicht ist.
3. Einstellung der Neigung der Rückenlehne
►


Drehen Sie das Einstellrad nach vorne oder
nach hinten, um die gewünschte Neigung zu
erreichen.
oder
►


Um den Beifahrersitz in
Tischposition zu
bringen: Ziehen Sie am Griff und klappen Sie
die Rückenlehne nach vorne oder hinten. 4.
Einstellung der Kopfstützenhöhe
Informationen hierzu finden Sie im
entsprechenden Abschnitt.
5. Einstellung der Lendenwirbelstütze
(nur Fahrersitz)
►
Drehen Sie das Einstellrad nach vorne oder
nach hinten, um die Lendenwirbelstütze stärker
oder schwächer einzustellen.
Ergonomische Komfortsitze
mit AGR-Gütesiegel
Zusätzliche Einstellungen

1. Einstellung der Länge der Sitzfläche
►
Ziehen Sie den Griff nach vorne, um die
Sitzfläche zu entriegeln, und schieben Sie dann
den vorderen
Teil des Sitzkissens nach vorn
oder nach hinten.
2. Elektrische Einstellung der Neigung der
Sitzfläche
►

Halten Sie den vorderen oder hinteren
T

eil der Taste gedrückt, um das Vorderteil der
Sitzfläche anzuheben oder abzusenken.

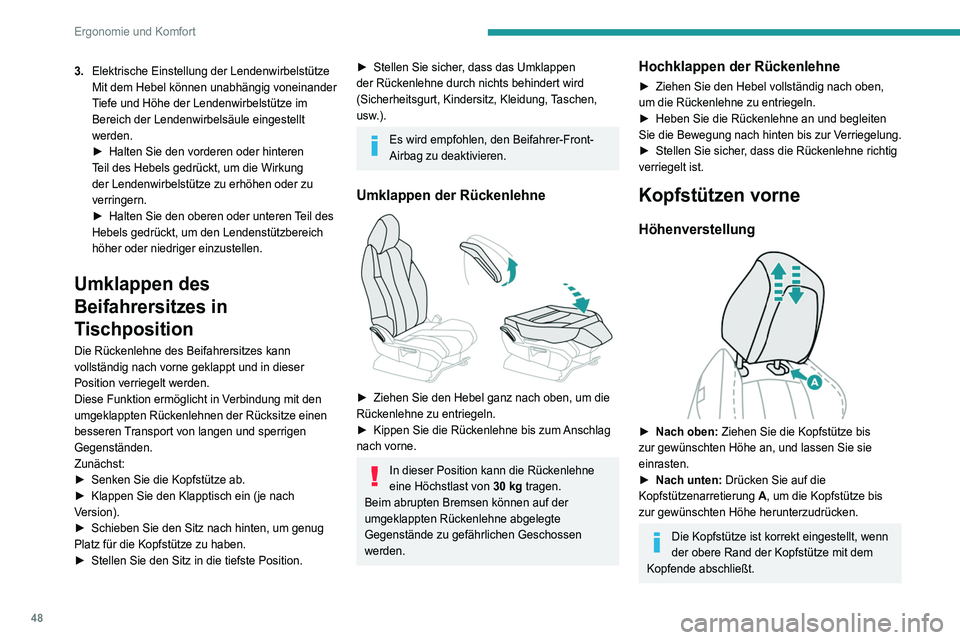

48
Ergonomie und Komfort
3.Elektrische Einstellung der Lendenwirbelstütze
Mit dem Hebel können unabhängig voneinander
Tiefe und Höhe der Lendenwirbelstütze im
Bereich der Lendenwirbelsäule eingestellt
werden.
►

Halten Sie den vorderen oder hinteren
T

eil des Hebels gedrückt, um die Wirkung
der Lendenwirbelstütze zu erhöhen oder zu
verringern.
►

Halten Sie den oberen oder unteren
Teil des
Hebels gedrückt, um den Lendenstützbereich
höher oder niedriger einzustellen.
Umklappen des
Beifahrersitzes in
Tischposition
Die Rückenlehne des Beifahrersitzes kann
vollständig nach vorne geklappt und in dieser
Position verriegelt werden.
Diese Funktion ermöglicht in Verbindung mit den
umgeklappten Rückenlehnen der Rücksitze einen
besseren Transport von langen und sperrigen
Gegenständen.
Zunächst:
►

Senken Sie die Kopfstütze ab.
►


Klappen Sie den Klapptisch ein (je nach
V

ersion).
►

Schieben Sie den Sitz nach hinten, um genug
Platz für die Kopfstütze zu haben.
►


Stellen Sie den Sitz in die tiefste Position.
► Stellen Sie sicher , dass das Umklappen
der Rückenlehne durch nichts behindert wird
(Sicherheitsgurt, Kindersitz, Kleidung, Taschen,
usw.).
Es wird empfohlen, den Beifahrer-Front-
Airbag zu deaktivieren.
Umklappen der Rückenlehne

► Ziehen Sie den Hebel ganz nach oben, um die
Rückenlehne zu entriegeln.
►

Kippen Sie die Rückenlehne bis zum
Anschlag
nach vorne.
In dieser Position kann die Rückenlehne
eine Höchstlast von 30 kg tragen.
Beim abrupten Bremsen können auf der
umgeklappten Rückenlehne abgelegte
Gegenstände zu gefährlichen Geschossen
werden.
Hochklappen der Rückenlehne
► Ziehen Sie den Hebel vollständig nach oben,
um die Rückenlehne zu entriegeln.
►

Heben Sie die Rückenlehne an und begleiten
Sie die Bewegung

nach hinten bis zur Verriegelung.
►

Stellen Sie sicher
, dass die Rückenlehne richtig
verriegelt ist.
Kopfstützen vorne
Höhenverstellung

► Nach oben: Ziehen Sie die Kopfstütze bis
zur gewünschten Höhe an, und lassen Sie sie
einrasten.
►

Nach unten:
Drücken Sie auf die
Kopfstützenarretierung A, um die Kopfstütze bis
zur gewünschten Höhe herunterzudrücken.
Die Kopfstütze ist korrekt eingestellt, wenn
der obere Rand der Kopfstütze mit dem
Kopfende abschließt.
