PEUGEOT 5008 2020 Upute Za Rukovanje (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2020, Model line: 5008, Model: PEUGEOT 5008 2020Pages: 308, PDF Size: 8.37 MB
Page 201 of 308

199
U slučaju kvara

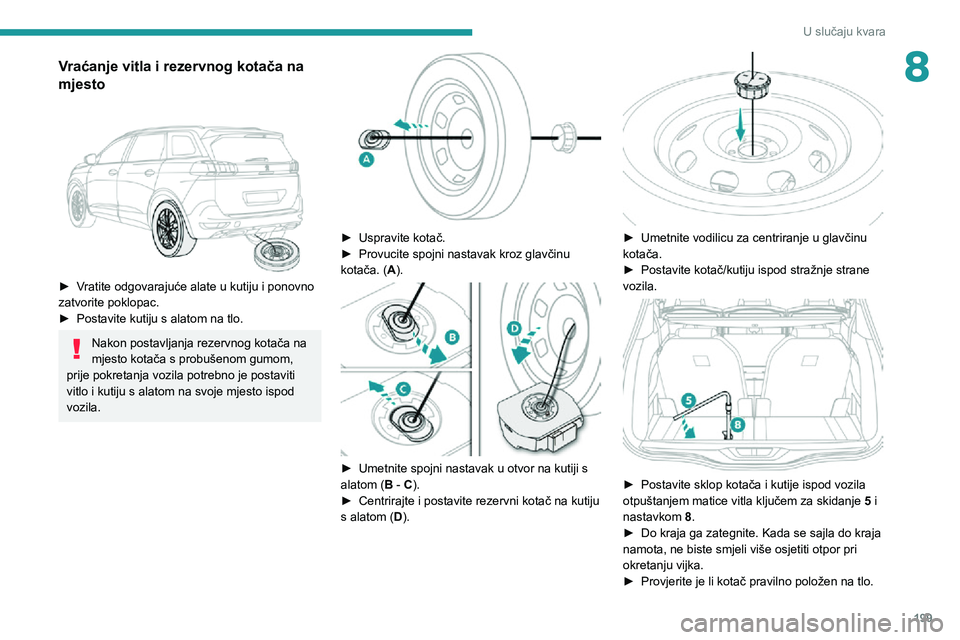

8Vraćanje vitla i rezervnog kotača na
mjesto
► Vratite odgovarajuće alate u kutiju i ponovno zatvorite poklopac.► Postavite kutiju s alatom na tlo.
Nakon postavljanja rezervnog kotača na
mjesto kotača s probušenom gumom,
prije pokretanja vozila potrebno je postaviti
vitlo i kutiju s alatom na svoje mjesto ispod
vozila.
► Uspravite kotač.► Provucite spojni nastavak kroz glavčinu kotača. (A).
► Umetnite spojni nastavak u otvor na kutiji s alatom (B - C).► Centrirajte i postavite rezervni kotač na kutiju s alatom (D).
► Umetnite vodilicu za centriranje u glavčinu kotača.► Postavite kotač/kutiju ispod stražnje strane vozila.
► Postavite sklop kotača i kutije ispod vozila otpuštanjem matice vitla ključem za skidanje 5 i
nastavkom 8.
► Do kraja ga zategnite. Kada se sajla do kraja namota, ne biste smjeli više osjetiti otpor pri
okretanju vijka.
► Provjerite je li kotač pravilno položen na tlo.
Page 202 of 308

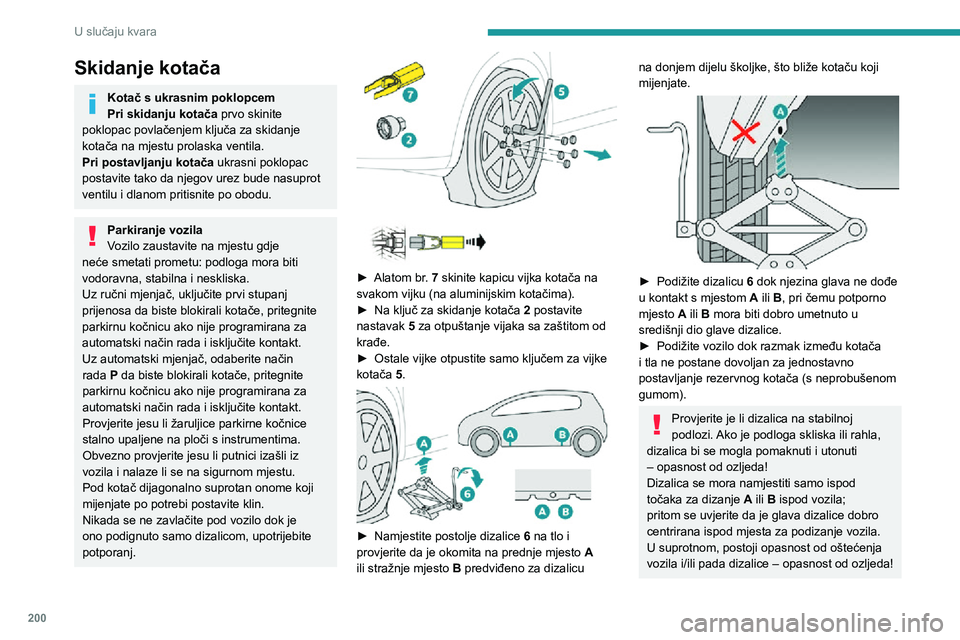

200
U slučaju kvara
Skidanje kotača
Kotač s ukrasnim poklopcem
Pri skidanju kotača prvo skinite
poklopac povlačenjem ključa za skidanje
kotača na mjestu prolaska ventila.
Pri postavljanju kotača ukrasni poklopac
postavite tako da njegov urez bude nasuprot
ventilu i dlanom pritisnite po obodu.
Parkiranje vozila
Vozilo zaustavite na mjestu gdje
neće smetati prometu: podloga mora biti
vodoravna, stabilna i neskliska.
Uz ručni mjenjač, uključite prvi stupanj
prijenosa da biste blokirali kotače, pritegnite
parkirnu kočnicu ako nije programirana za
automatski način rada i isključite kontakt.
Uz automatski mjenjač, odaberite način
rada P da biste blokirali kotače, pritegnite
parkirnu kočnicu ako nije programirana za
automatski način rada i isključite kontakt.
Provjerite jesu li žaruljice parkirne kočnice
stalno upaljene na ploči s instrumentima.
Obvezno provjerite jesu li putnici izašli iz
vozila i nalaze li se na sigurnom mjestu.
Pod kotač dijagonalno suprotan onome koji
mijenjate po potrebi postavite klin.
Nikada se ne zavlačite pod vozilo dok je
ono podignuto samo dizalicom, upotrijebite
potporanj.
► Alatom br . 7 skinite kapicu vijka kotača na
svakom vijku (na aluminijskim kotačima).
► Na ključ za skidanje kotača 2 postavite
nastavak 5 za otpuštanje vijaka sa zaštitom od
krađe.
► Ostale vijke otpustite samo ključem za vijke kotača 5.
► Namjestite postolje dizalice 6 na tlo i
provjerite da je okomita na prednje mjesto A
ili stražnje mjesto B predviđeno za dizalicu
na donjem dijelu školjke, što bliže kotaču koji
mijenjate.
► Podižite dizalicu 6 dok njezina glava ne dođe
u kontakt s mjestom A ili B, pri čemu potporno
mjesto A ili B mora biti dobro umetnuto u
središnji dio glave dizalice.
► Podižite vozilo dok razmak između kotača i tla ne postane dovoljan za jednostavno
postavljanje rezervnog kotača (s neprobušenom
gumom).
Provjerite je li dizalica na stabilnoj
podlozi. Ako je podloga skliska ili rahla,
dizalica bi se mogla pomaknuti i utonuti
– opasnost od ozljeda!
Dizalica se mora namjestiti samo ispod
točaka za dizanje A ili B ispod vozila;
pritom se uvjerite da je glava dizalice dobro
centrirana ispod mjesta za podizanje vozila.
U suprotnom, postoji opasnost od oštećenja
vozila i/ili pada dizalice – opasnost od ozljeda!
► Izvadite vijke i čuvajte ih na nekom čistom mjestu.► Skinite kotač.
Postavljanje kotača
Pričvršćenje čeličnog rezervnog
kotača ili tankog rezervnog kotača
Ako je vozilo opremljeno aluminijskim
kotačima, podloške se neće oslanjati o čelični
rezervni kotač ili tanki rezervni kotač. Kotač
se pričvršćuje konusnim proširenjima vijaka.
Page 203 of 308

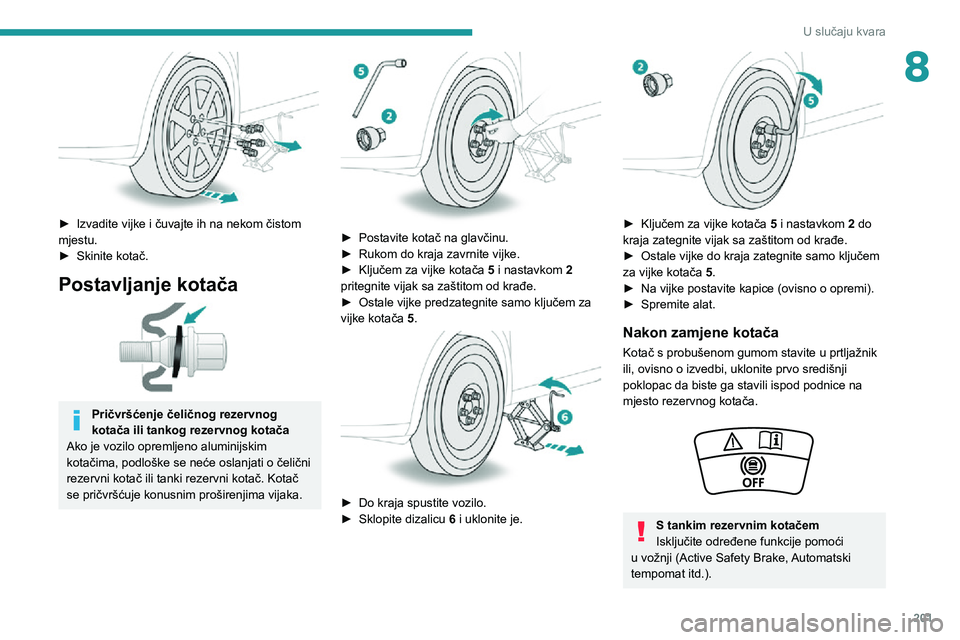

201
U slučaju kvara
8
► Izvadite vijke i čuvajte ih na nekom čistom mjestu.► Skinite kotač.
Postavljanje kotača
Pričvršćenje čeličnog rezervnog
kotača ili tankog rezervnog kotača
Ako je vozilo opremljeno aluminijskim
kotačima, podloške se neće oslanjati o čelični
rezervni kotač ili tanki rezervni kotač. Kotač
se pričvršćuje konusnim proširenjima vijaka.
► Postavite kotač na glavčinu.► Rukom do kraja zavrnite vijke.► Ključem za vijke kotača 5 i nastavkom 2
pritegnite vijak sa zaštitom od krađe.
► Ostale vijke predzategnite samo ključem za vijke kotača 5.
► Do kraja spustite vozilo.► Sklopite dizalicu 6 i uklonite je.
► Ključem za vijke kotača 5 i nastavkom 2 do
kraja zategnite vijak sa zaštitom od krađe.
► Ostale vijke do kraja zategnite samo ključem za vijke kotača 5.► Na vijke postavite kapice (ovisno o opremi).► Spremite alat.
Nakon zamjene kotača
Kotač s probušenom gumom stavite u prtljažnik
ili, ovisno o izvedbi, uklonite prvo središnji
poklopac da biste ga stavili ispod podnice na
mjesto rezervnog kotača.
S tankim rezervnim kotačem
Isključite određene funkcije pomoći
u vožnji (Active Safety Brake, Automatski
tempomat itd.).
Page 204 of 308

202
U slučaju kvara

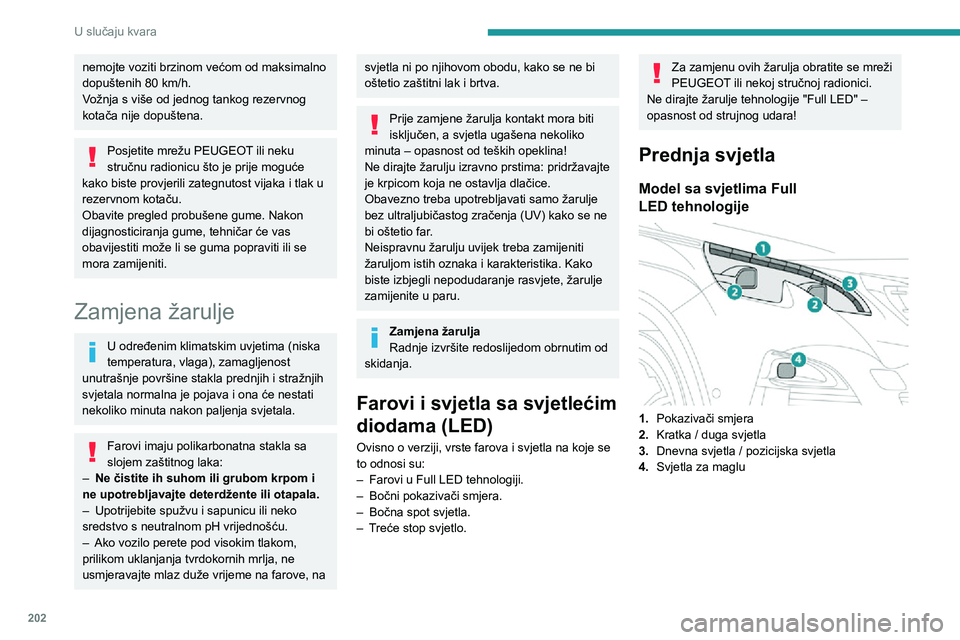

nemojte voziti brzinom većom od maksimalno dopuštenih 80 km/h.Vožnja s više od jednog tankog rezervnog
kotača nije dopuštena.
Posjetite mrežu PEUGEOT ili neku
stručnu radionicu što je prije moguće
kako biste provjerili zategnutost vijaka i tlak u
rezervnom kotaču.
Obavite pregled probušene gume. Nakon
dijagnosticiranja gume, tehničar će vas
obavijestiti može li se guma popraviti ili se
mora zamijeniti.
Zamjena žarulje
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i stražnjih
svjetala normalna je pojava i ona će nestati
nekoliko minuta nakon paljenja svjetala.
Farovi imaju polikarbonatna stakla sa
slojem zaštitnog laka:
– Ne čistite ih suhom ili grubom krpom i
ne upotrebljavajte deterdžente ili otapala.
– Upotrijebite spužvu i sapunicu ili neko sredstvo s neutralnom pH vrijednošću.– Ako vozilo perete pod visokim tlakom, prilikom uklanjanja tvrdokornih mrlja, ne
usmjeravajte mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako se ne bi
oštetio zaštitni lak i brtva.
Prije zamjene žarulja kontakt mora biti
isključen, a svjetla ugašena nekoliko
minuta – opasnost od teških opeklina!
Ne dirajte žarulju izravno prstima: pridržavajte
je krpicom koja ne ostavlja dlačice.
Obavezno treba upotrebljavati samo žarulje
bez ultraljubičastog zračenja (UV) kako se ne
bi oštetio far.
Neispravnu žarulju uvijek treba zamijeniti
žaruljom istih oznaka i karakteristika. Kako
biste izbjegli nepodudaranje rasvjete, žarulje
zamijenite u paru.
Zamjena žarulja
Radnje izvršite redoslijedom obrnutim od
skidanja.
Farovi i svjetla sa svjetlećim
diodama (LED)
Ovisno o verziji, vrste farova i svjetla na koje se
to odnosi su:
– Farovi u Full LED tehnologiji.– Bočni pokazivači smjera.– Bočna spot svjetla.– Treće stop svjetlo.
Za zamjenu ovih žarulja obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Ne dirajte žarulje tehnologije "Full LED" –
opasnost od strujnog udara!
Prednja svjetla
Model sa svjetlima Full
LED tehnologije
1. Pokazivači smjera
2. Kratka / duga svjetla
3. Dnevna svjetla / pozicijska svjetla
4. Svjetla za maglu
Model s halogenim farovima
1.Dnevna svjetla/ pozicijska svjetla (LED)
2. Kratka svjetla (H7)
3. Duga svjetla (HB3)
4. Pokazivači smjera (PWY24W)
5. Svjetla za maglu (H11)
Otvaranje poklopca motora / pristup
žaruljama
Ako je motor vruć, nastavite s oprezom –
opasnost od opeklina!
Pripazite na predmete ili odjeću koju bi mogle
zahvatiti lopatice ventilatora za hlađenje –
opasnost od gušenja!
Page 205 of 308

203
U slučaju kvara

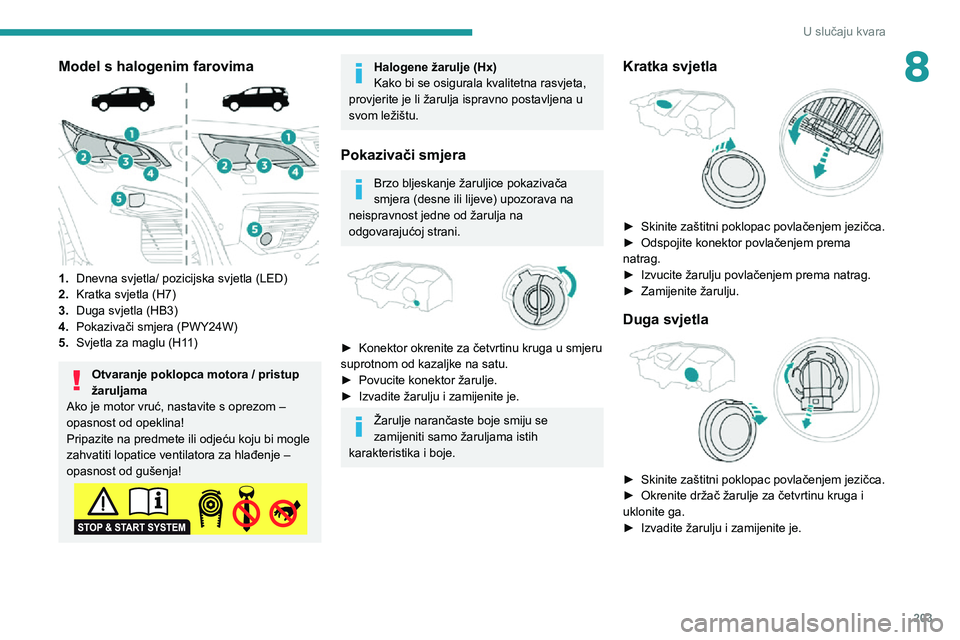

8Model s halogenim farovima
1.Dnevna svjetla/ pozicijska svjetla (LED)
2. Kratka svjetla (H7)
3. Duga svjetla (HB3)
4. Pokazivači smjera (PWY24W)
5. Svjetla za maglu (H11)
Otvaranje poklopca motora / pristup
žaruljama
Ako je motor vruć, nastavite s oprezom –
opasnost od opeklina!
Pripazite na predmete ili odjeću koju bi mogle
zahvatiti lopatice ventilatora za hlađenje –
opasnost od gušenja!
Halogene žarulje (Hx)
Kako bi se osigurala kvalitetna rasvjeta,
provjerite je li žarulja ispravno postavljena u
svom ležištu.
Pokazivači smjera
Brzo bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) upozorava na
neispravnost jedne od žarulja na
odgovarajućoj strani.
► Konektor okrenite za četvrtinu kruga u smjeru suprotnom od kazaljke na satu.► Povucite konektor žarulje.► Izvadite žarulju i zamijenite je.
Žarulje narančaste boje smiju se
zamijeniti samo žaruljama istih
karakteristika i boje.
Kratka svjetla
► Skinite zaštitni poklopac povlačenjem jezičca.► Odspojite konektor povlačenjem prema natrag.► Izvucite žarulju povlačenjem prema natrag.► Zamijenite žarulju.
Duga svjetla
► Skinite zaštitni poklopac povlačenjem jezičca.► Okrenite držač žarulje za četvrtinu kruga i uklonite ga.► Izvadite žarulju i zamijenite je.
Page 206 of 308

204
U slučaju kvara

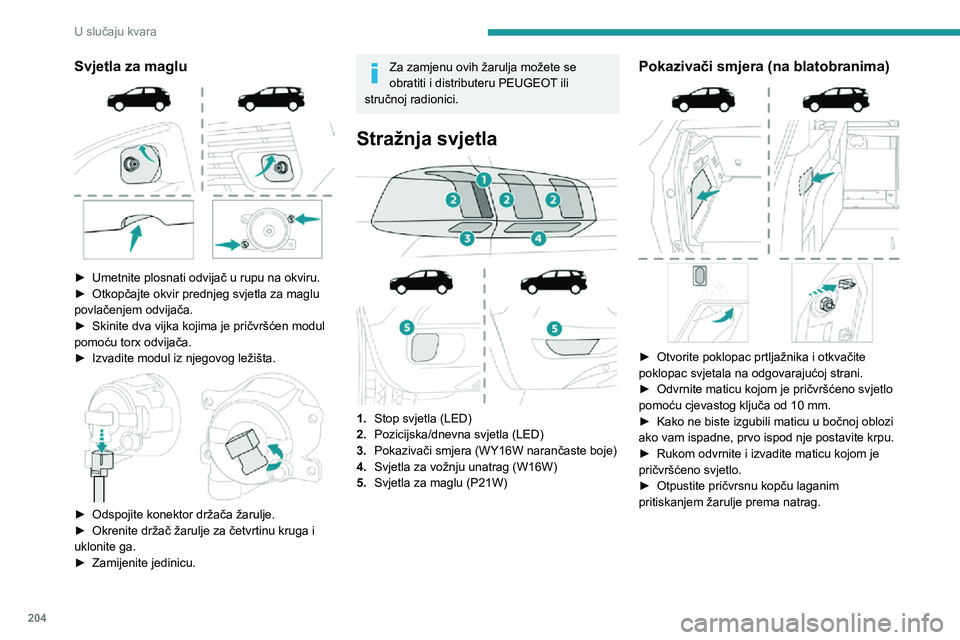

Svjetla za maglu
► Umetnite plosnati odvijač u rupu na okviru.► Otkopčajte okvir prednjeg svjetla za maglu povlačenjem odvijača.► Skinite dva vijka kojima je pričvršćen modul pomoću torx odvijača.► Izvadite modul iz njegovog ležišta.
► Odspojite konektor držača žarulje.► Okrenite držač žarulje za četvrtinu kruga i
uklonite ga.► Zamijenite jedinicu.
Za zamjenu ovih žarulja možete se
obratiti i distributeru PEUGEOT ili
stručnoj radionici.
Stražnja svjetla
1. Stop svjetla (LED)
2. Pozicijska/dnevna svjetla (LED)
3. Pokazivači smjera (WY16W narančaste boje)
4. Svjetla za vožnju unatrag (W16W)
5. Svjetla za maglu (P21W)
Pokazivači smjera (na blatobranima)
► Otvorite poklopac prtljažnika i otkvačite poklopac svjetala na odgovarajućoj strani.► Odvrnite maticu kojom je pričvršćeno svjetlo pomoću cjevastog ključa od 10 mm.► Kako ne biste izgubili maticu u bočnoj oblozi ako vam ispadne, prvo ispod nje postavite krpu.► Rukom odvrnite i izvadite maticu kojom je pričvršćeno svjetlo.► Otpustite pričvrsnu kopču laganim pritiskanjem žarulje prema natrag.
Page 207 of 308

205
U slučaju kvara
8

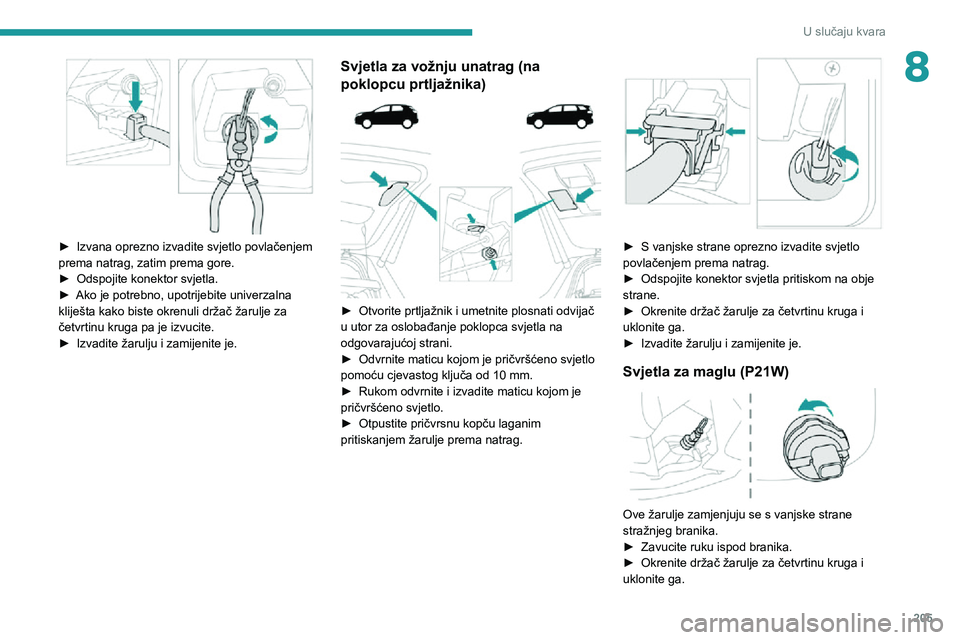

► Izvana oprezno izvadite svjetlo povlačenjem prema natrag, zatim prema gore.► Odspojite konektor svjetla.► Ako je potrebno, upotrijebite univerzalna kliješta kako biste okrenuli držač žarulje za
četvrtinu kruga pa je izvucite.
► Izvadite žarulju i zamijenite je.
Svjetla za vožnju unatrag (na
poklopcu prtljažnika)
► Otvorite prtljažnik i umetnite plosnati odvijač u utor za oslobađanje poklopca svjetla na
odgovarajućoj strani.
► Odvrnite maticu kojom je pričvršćeno svjetlo pomoću cjevastog ključa od 10 mm.► Rukom odvrnite i izvadite maticu kojom je pričvršćeno svjetlo.► Otpustite pričvrsnu kopču laganim pritiskanjem žarulje prema natrag.
► S vanjske strane oprezno izvadite svjetlo povlačenjem prema natrag.► Odspojite konektor svjetla pritiskom na obje strane.► Okrenite držač žarulje za četvrtinu kruga i uklonite ga.► Izvadite žarulju i zamijenite je.
Svjetla za maglu (P21W)
Ove žarulje zamjenjuju se s vanjske strane
stražnjeg branika.
► Zavucite ruku ispod branika.► Okrenite držač žarulje za četvrtinu kruga i uklonite ga.
Page 208 of 308

206
U slučaju kvara
► Žarulju okrenite za četvrtinu kruga i zamijenite je.
Ako žarulju mijenjate nekoliko minuta nakon isključivanja kontakta, pripazite da
ne dotaknete prigušni lonac jer biste se mogli
opeći!

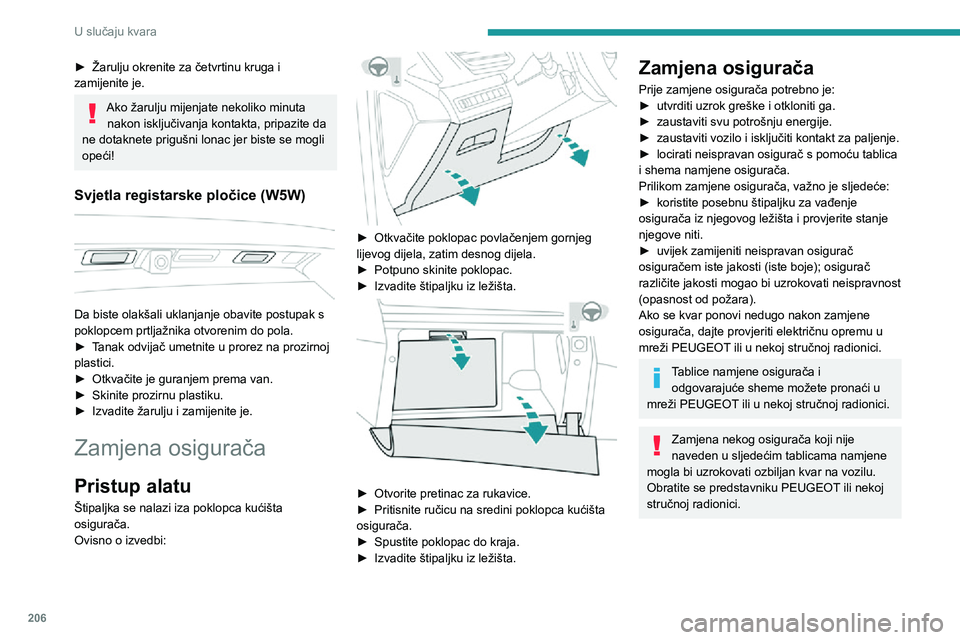

Svjetla registarske pločice (W5W)
Da biste olakšali uklanjanje obavite postupak s
poklopcem prtljažnika otvorenim do pola.
► Tanak odvijač umetnite u prorez na prozirnoj plastici.► Otkvačite je guranjem prema van.► Skinite prozirnu plastiku.► Izvadite žarulju i zamijenite je.
Zamjena osigurača
Pristup alatu
Štipaljka se nalazi iza poklopca kućišta
osigurača.
Ovisno o izvedbi:
► Otkvačite poklopac povlačenjem gornjeg lijevog dijela, zatim desnog dijela.► Potpuno skinite poklopac.► Izvadite štipaljku iz ležišta.
► Otvorite pretinac za rukavice.► Pritisnite ručicu na sredini poklopca kućišta osigurača.► Spustite poklopac do kraja.► Izvadite štipaljku iz ležišta.
Zamjena osigurača
Prije zamjene osigurača potrebno je:► utvrditi uzrok greške i otkloniti ga.► zaustaviti svu potrošnju energije.► zaustaviti vozilo i isključiti kontakt za paljenje.► locirati neispravan osigurač s pomoću tablica i shema namjene osigurača.
Prilikom zamjene osigurača, važno je sljedeće:
► koristite posebnu štipaljku za vađenje osigurača iz njegovog ležišta i provjerite stanje
njegove niti.
► uvijek zamijeniti neispravan osigurač osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati neispravnost
(opasnost od požara).
Ako se kvar ponovi nedugo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži PEUGEOT ili u nekoj stručnoj radionici.
Tablice namjene osigurača i odgovarajuće sheme možete pronaći u
mreži PEUGEOT ili u nekoj stručnoj radionici.
Zamjena nekog osigurača koji nije
naveden u sljedećim tablicama namjene
mogla bi uzrokovati ozbiljan kvar na vozilu.
Obratite se predstavniku PEUGEOT ili nekoj
stručnoj radionici.

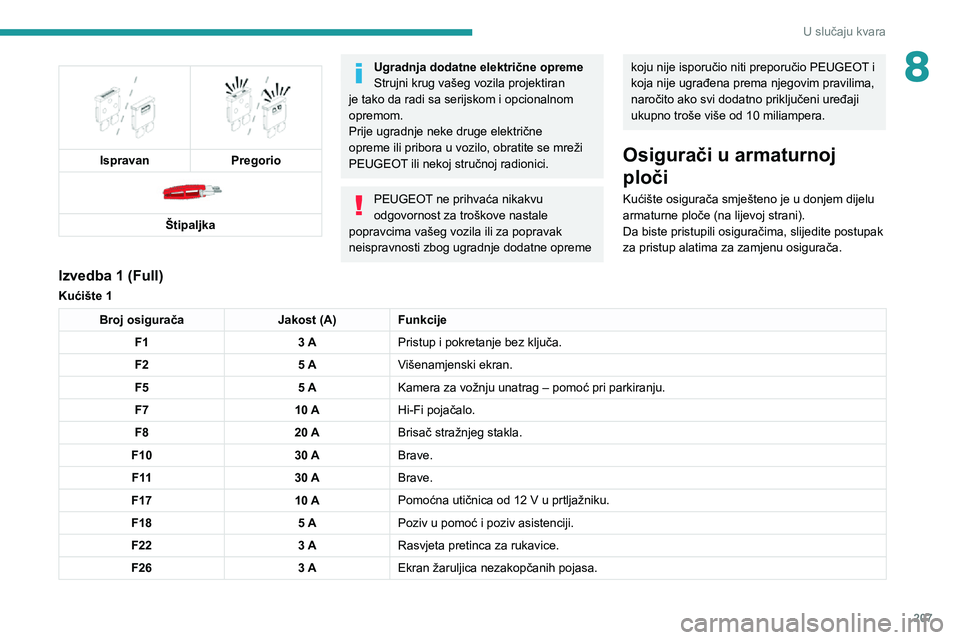

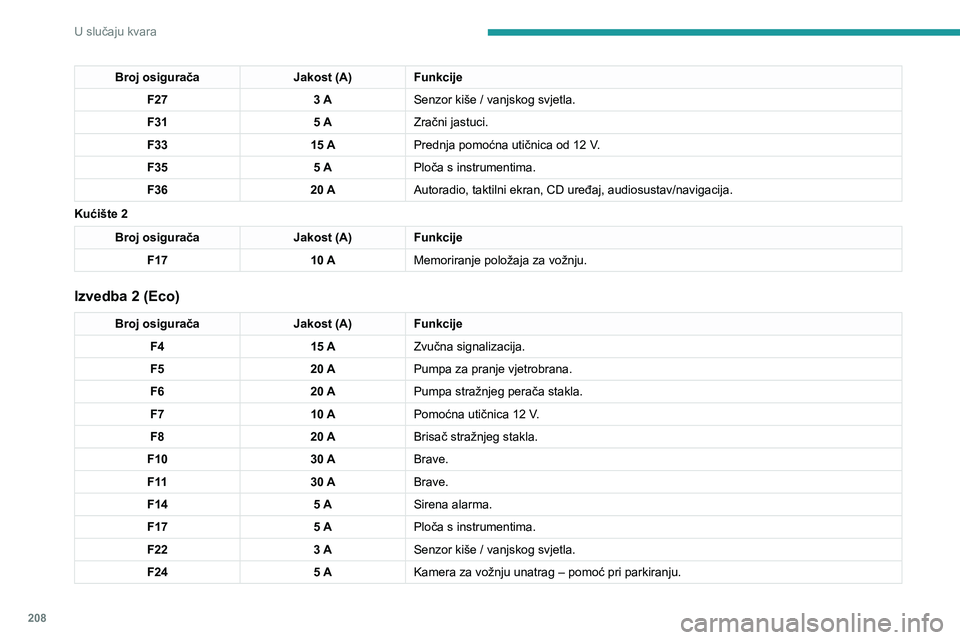

Izvedba 1 (Full)
Kućište 1
Broj osigurača Jakost (A)Funkcije
F1 3 APristup i pokretanje bez ključa.
F2 5 AVišenamjenski ekran.
F5 5 AKamera za vožnju unatrag – pomoć pri parkiranju.
F7 10 AHi-Fi pojačalo.
F8 20 ABrisač stražnjeg stakla.
F10 30 ABrave.
F 11 30 ABrave.
F17 10 A
Pomoćna utičnica od 12 V u prtljažniku.
F18 5 APoziv u pomoć i poziv asistenciji.
F22 3 ARasvjeta pretinca za rukavice.
F26 3 AEkran žaruljica nezakopčanih pojasa.
Page 209 of 308

207
U slučaju kvara
8
Ispravan
Pregorio
Štipaljka
Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran
je tako da radi sa serijskom i opcionalnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora u vozilo, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
PEUGEOT ne prihvaća nikakvu
odgovornost za troškove nastale
popravcima vašeg vozila ili za popravak
neispravnosti zbog ugradnje dodatne opreme
koju nije isporučio niti preporučio PEUGEOT i
koja nije ugrađena prema njegovim pravilima,
naročito ako svi dodatno priključeni uređaji
ukupno troše više od 10 miliampera.
Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u donjem dijelu
armaturne ploče (na lijevoj strani).
Da biste pristupili osiguračima, slijedite postupak
za pristup alatima za zamjenu osigurača.
Izvedba 1 (Full)
Kućište 1
Broj osigurača Jakost (A)Funkcije
F1 3 APristup i pokretanje bez ključa.
F2 5 AVišenamjenski ekran.
F5 5 AKamera za vožnju unatrag – pomoć pri parkiranju.
F7 10 AHi-Fi pojačalo.
F8 20 ABrisač stražnjeg stakla.
F10 30 ABrave.
F 11 30 ABrave.
F17 10 A
Pomoćna utičnica od 12 V u prtljažniku.
F18 5 APoziv u pomoć i poziv asistenciji.
F22 3 ARasvjeta pretinca za rukavice.
F26 3 AEkran žaruljica nezakopčanih pojasa.
Page 210 of 308

208
U slučaju kvara
Broj osiguračaJakost (A)Funkcije
F27 3 ASenzor kiše / vanjskog svjetla.
F31 5 AZračni jastuci.
F33 15 A
Prednja pomoćna utičnica od 12 V.
F35 5 APloča s instrumentima.
F36 20 AAutoradio, taktilni ekran, CD uređaj, audiosustav/navigacija.
Kućište 2
Broj osigurača Jakost (A)Funkcije
F17 10 AMemoriranje položaja za vožnju.
Izvedba 2 (Eco)
Broj osigurača Jakost (A)Funkcije
F4 15 AZvučna signalizacija.
F5 20 APumpa za pranje vjetrobrana.
F6 20 APumpa stražnjeg perača stakla.
F7 10 A
Pomoćna utičnica 12 V.
F820 ABrisač stražnjeg stakla.
F10 30 ABrave.
F 11 30 ABrave.
F14 5 ASirena alarma.
F17 5 APloča s instrumentima.
F22 3 ASenzor kiše / vanjskog svjetla.
F24 5 AKamera za vožnju unatrag – pomoć pri parkiranju.
Osigurači u prostoru motora
Kućište osigurača smješteno je u prostoru
motora blizu akumulatora.
Izvedba 1 (Full)
Kućište 1
Broj osigurača Jakost (A)Funkcije
F14 15 APumpa za pranje stakla.
F15 5 AServoupravljač.
F20 25APumpa za pranje stakla.
