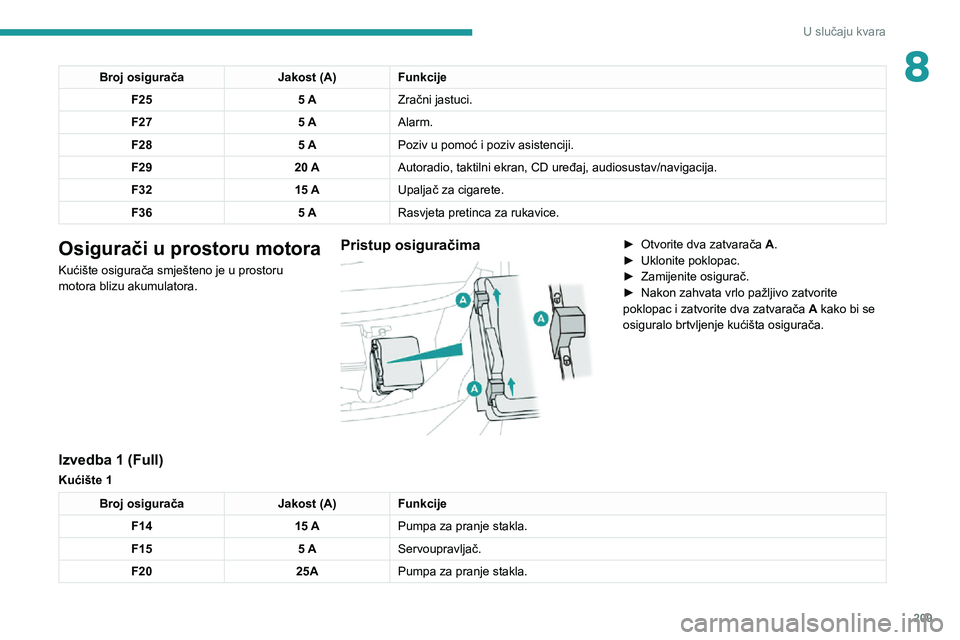

Page 211 of 308

209
U slučaju kvara
8Broj osiguračaJakost (A)Funkcije
F25 5 AZračni jastuci.
F27 5 AAlarm.
F28 5 APoziv u pomoć i poziv asistenciji.
F29 20 AAutoradio, taktilni ekran, CD uređaj, audiosustav/navigacija.
F32 15 AUpaljač za cigarete.
F36 5 ARasvjeta pretinca za rukavice.
Osigurači u prostoru motora
Kućište osigurača smješteno je u prostoru
motora blizu akumulatora.
Pristup osiguračima
► Otvorite dva zatvarača A.► Uklonite poklopac.► Zamijenite osigurač.► Nakon zahvata vrlo pažljivo zatvorite poklopac i zatvorite dva zatvarača A kako bi se
osiguralo brtvljenje kućišta osigurača.
Izvedba 1 (Full)
Kućište 1
Broj osigurača Jakost (A)Funkcije
F14 15 APumpa za pranje stakla.
F15 5 AServoupravljač.
F20 25APumpa za pranje stakla.

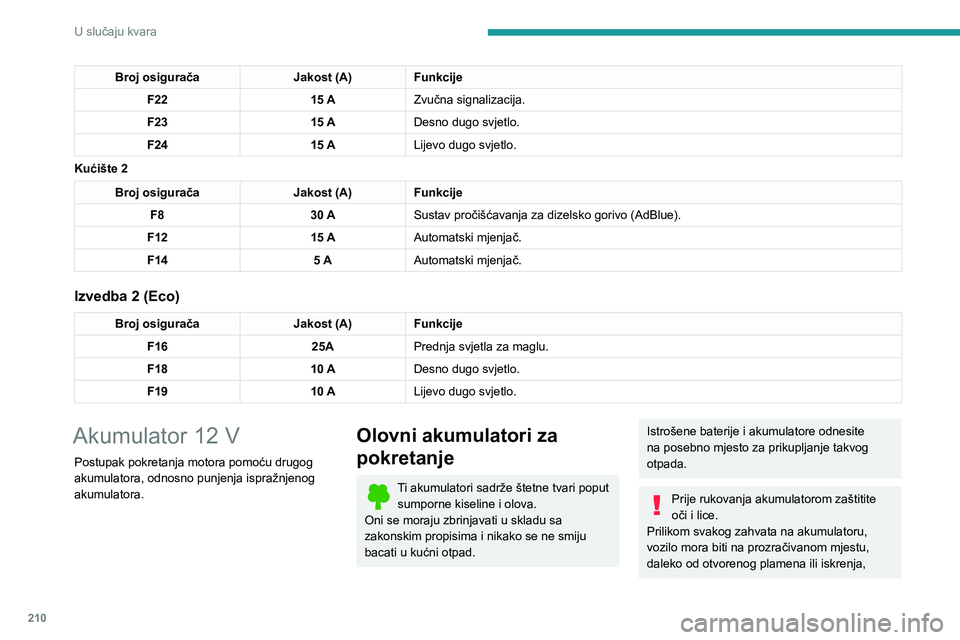

Page 212 of 308

210
U slučaju kvara
Broj osiguračaJakost (A)Funkcije
F22 15 AZvučna signalizacija.
F23 15 ADesno dugo svjetlo.
F24 15 ALijevo dugo svjetlo.
Kućište 2
Broj osigurača Jakost (A)Funkcije
F8 30 ASustav pročišćavanja za dizelsko gorivo (AdBlue).
F12 15 AAutomatski mjenjač.
F14 5 AAutomatski mjenjač.
Izvedba 2 (Eco)
Broj osigurača Jakost (A)Funkcije
F16 25APrednja svjetla za maglu.
F18 10 ADesno dugo svjetlo.
F19 10 ALijevo dugo svjetlo.
Akumulator 12 V
Postupak pokretanja motora pomoću drugog
akumulatora, odnosno punjenja ispražnjenog
akumulatora.
Olovni akumulatori za
pokretanje
Ti akumulatori sadrže štetne tvari poput
sumporne kiseline i olova.
Oni se moraju zbrinjavati u skladu sa
zakonskim propisima i nikako se ne smiju
bacati u kućni otpad.
Istrošene baterije i akumulatore odnesite
na posebno mjesto za prikupljanje takvog
otpada.
Prije rukovanja akumulatorom zaštitite
oči i lice.
Prilikom svakog zahvata na akumulatoru,
vozilo mora biti na prozračivanom mjestu,
daleko od otvorenog plamena ili iskrenja,
kako bi se izbjegla opasnost od eksplozije i požara.
Operite ruke nakon postupka.
Pristup akumulatoru
Akumulator se nalazi u prostoru motora.
Za pristup stezaljki (+):► otključajte poklopac motora unutarnjom pa vanjskom ručicom.► Podignite poklopac motora.(+) Pozitivni priključak.
Riječ je o brzoj stezaljki.
(-) Negativni priključak.
Negativna stezaljka akumulatora nije dostupna.
Odvojena točka mase nalazi se pored
akumulatora.

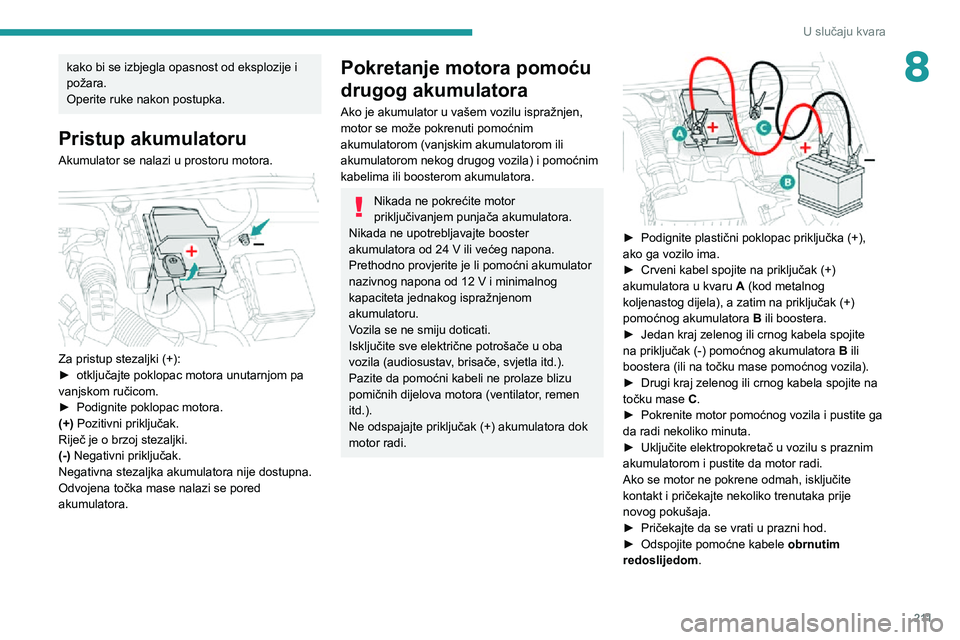

Page 213 of 308

2 11
U slučaju kvara
8kako bi se izbjegla opasnost od eksplozije i
požara.
Operite ruke nakon postupka.
Pristup akumulatoru
Akumulator se nalazi u prostoru motora.
Za pristup stezaljki (+):► otključajte poklopac motora unutarnjom pa vanjskom ručicom.► Podignite poklopac motora.(+) Pozitivni priključak.
Riječ je o brzoj stezaljki.
(-) Negativni priključak.
Negativna stezaljka akumulatora nije dostupna.
Odvojena točka mase nalazi se pored
akumulatora.
Pokretanje motora pomoću
drugog akumulatora
Ako je akumulator u vašem vozilu ispražnjen,
motor se može pokrenuti pomoćnim
akumulatorom (vanjskim akumulatorom ili
akumulatorom nekog drugog vozila) i pomoćnim
kabelima ili boosterom akumulatora.
Nikada ne pokrećite motor
priključivanjem punjača akumulatora.
Nikada ne upotrebljavajte booster
akumulatora od 24 V ili većeg napona.Prethodno provjerite je li pomoćni akumulator nazivnog napona od 12 V i minimalnog kapaciteta jednakog ispražnjenom
akumulatoru.
Vozila se ne smiju doticati.
Isključite sve električne potrošače u oba
vozila (audiosustav, brisače, svjetla itd.).
Pazite da pomoćni kabeli ne prolaze blizu
pomičnih dijelova motora (ventilator, remen
itd.).
Ne odspajajte priključak (+) akumulatora dok
motor radi.
► Podignite plastični poklopac priključka (+), ako ga vozilo ima.► Crveni kabel spojite na priključak (+) akumulatora u kvaru A (kod metalnog
koljenastog dijela), a zatim na priključak (+)
pomoćnog akumulatora B ili boostera.
► Jedan kraj zelenog ili crnog kabela spojite na priključak (-) pomoćnog akumulatora B ili
boostera (ili na točku mase pomoćnog vozila).
► Drugi kraj zelenog ili crnog kabela spojite na točku mase C.► Pokrenite motor pomoćnog vozila i pustite ga da radi nekoliko minuta.► Uključite elektropokretač u vozilu s praznim akumulatorom i pustite da motor radi.
Ako se motor ne pokrene odmah, isključite
kontakt i pričekajte nekoliko trenutaka prije
novog pokušaja.
► Pričekajte da se vrati u prazni hod.► Odspojite pomoćne kabele obrnutim
redoslijedom.

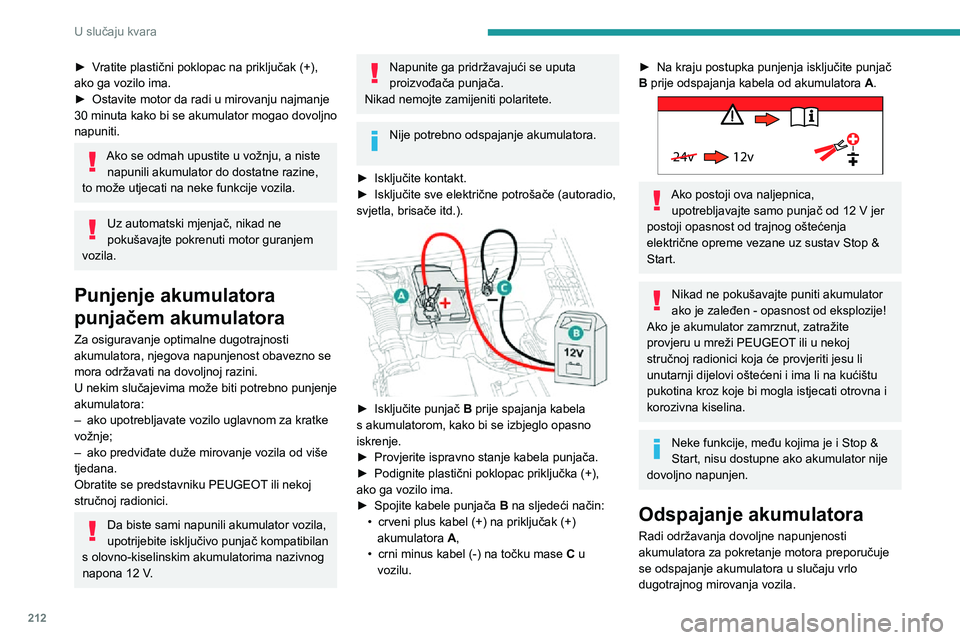

Page 214 of 308

212
U slučaju kvara
► Vratite plastični poklopac na priključak (+), ako ga vozilo ima.► Ostavite motor da radi u mirovanju najmanje 30 minuta kako bi se akumulator mogao dovoljno
napuniti.
Ako se odmah upustite u vožnju, a niste napunili akumulator do dostatne razine,
to može utjecati na neke funkcije vozila.
Uz automatski mjenjač, nikad ne
pokušavajte pokrenuti motor guranjem
vozila.
Punjenje akumulatora
punjačem akumulatora
Za osiguravanje optimalne dugotrajnosti
akumulatora, njegova napunjenost obavezno se
mora održavati na dovoljnoj razini.
U nekim slučajevima može biti potrebno punjenje
akumulatora:
– ako upotrebljavate vozilo uglavnom za kratke
vožnje;– ako predviđate duže mirovanje vozila od više tjedana.
Obratite se predstavniku PEUGEOT ili nekoj
stručnoj radionici.
Da biste sami napunili akumulator vozila,
upotrijebite isključivo punjač kompatibilan
s olovno-kiselinskim akumulatorima nazivnog
napona 12 V.
Napunite ga pridržavajući se uputa
proizvođača punjača.
Nikad nemojte zamijeniti polaritete.
Nije potrebno odspajanje akumulatora.
► Isključite kontakt.► Isključite sve električne potrošače (autoradio, svjetla, brisače itd.).
► Isključite punjač B prije spajanja kabela
s akumulatorom, kako bi se izbjeglo opasno
iskrenje.
► Provjerite ispravno stanje kabela punjača.► Podignite plastični poklopac priključka (+), ako ga vozilo ima.► Spojite kabele punjača B na sljedeći način:• crveni plus kabel (+) na priključak (+)
akumulatora A,• crni minus kabel (-) na točku mase C u
vozilu.
► Na kraju postupka punjenja isključite punjač B prije odspajanja kabela od akumulatora A.
24v 12v
Ako postoji ova naljepnica, upotrebljavajte samo punjač od 12 V jer postoji opasnost od trajnog oštećenja
električne opreme vezane uz sustav Stop &
Start.
Nikad ne pokušavajte puniti akumulator
ako je zaleđen - opasnost od eksplozije!
Ako je akumulator zamrznut, zatražite
provjeru u mreži PEUGEOT ili u nekoj
stručnoj radionici koja će provjeriti jesu li
unutarnji dijelovi oštećeni i ima li na kućištu
pukotina kroz koje bi mogla istjecati otrovna i
korozivna kiselina.
Neke funkcije, među kojima je i Stop &
Start, nisu dostupne ako akumulator nije
dovoljno napunjen.
Odspajanje akumulatora
Radi održavanja dovoljne napunjenosti
akumulatora za pokretanje motora preporučuje
se odspajanje akumulatora u slučaju vrlo
dugotrajnog mirovanja vozila.
Prije odspajanja akumulatora:► zatvorite sve otvore (vrata, prtljažnik, prozore, krov)► isključite sve električne potrošače (autoradio, brisače, svjetla itd.)► prekinite kontakt i pričekajte 4 minute.Nakon pristupa akumulatoru, dovoljno je
odspajanje stezaljke (+).
Brza stezaljka
Odspajanje priključka (+)
► Ovisno o opremi, podignite plastični poklopac na priključku (+).► Podignite ručicu A do kraja kako biste
oslobodili stezaljku B.
► Uklonite stezaljku B njenim podizanjem.

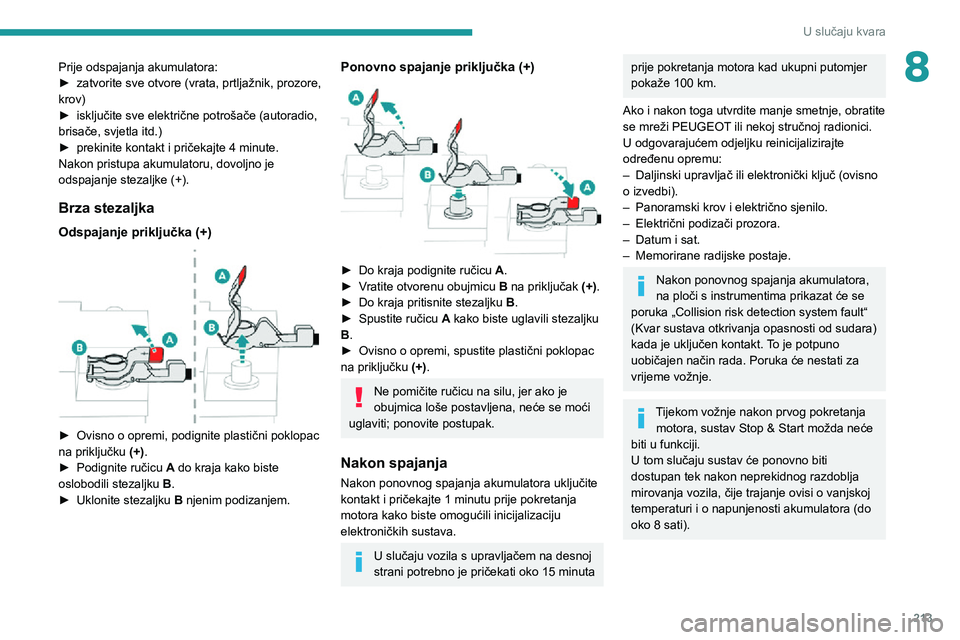

Page 215 of 308

213
U slučaju kvara
8Prije odspajanja akumulatora:► zatvorite sve otvore (vrata, prtljažnik, prozore, krov)► isključite sve električne potrošače (autoradio, brisače, svjetla itd.)► prekinite kontakt i pričekajte 4 minute.Nakon pristupa akumulatoru, dovoljno je
odspajanje stezaljke (+).
Brza stezaljka
Odspajanje priključka (+)
► Ovisno o opremi, podignite plastični poklopac na priključku (+).► Podignite ručicu A do kraja kako biste
oslobodili stezaljku B.
► Uklonite stezaljku B njenim podizanjem.
Ponovno spajanje priključka (+)
► Do kraja podignite ručicu A.► Vratite otvorenu obujmicu B na priključak (+).► Do kraja pritisnite stezaljku B.► Spustite ručicu A kako biste uglavili stezaljku
B.
► Ovisno o opremi, spustite plastični poklopac na priključku (+).
Ne pomičite ručicu na silu, jer ako je
obujmica loše postavljena, neće se moći
uglaviti; ponovite postupak.
Nakon spajanja
Nakon ponovnog spajanja akumulatora uključite
kontakt i pričekajte 1 minutu prije pokretanja
motora kako biste omogućili inicijalizaciju
elektroničkih sustava.
U slučaju vozila s upravljačem na desnoj
strani potrebno je pričekati oko 15 minuta
prije pokretanja motora kad ukupni putomjer pokaže 100 km.
Ako i nakon toga utvrdite manje smetnje, obratite
se mreži PEUGEOT ili nekoj stručnoj radionici.
U odgovarajućem odjeljku reinicijalizirajte
određenu opremu:
– Daljinski upravljač ili elektronički ključ (ovisno o izvedbi).– Panoramski krov i električno sjenilo.– Električni podizači prozora.– Datum i sat.– Memorirane radijske postaje.
Nakon ponovnog spajanja akumulatora,
na ploči s instrumentima prikazat će se
poruka „Collision risk detection system fault“
(Kvar sustava otkrivanja opasnosti od sudara)
kada je uključen kontakt. To je potpuno
uobičajen način rada. Poruka će nestati za
vrijeme vožnje.
Tijekom vožnje nakon prvog pokretanja motora, sustav Stop & Start možda neće
biti u funkciji.
U tom slučaju sustav će ponovno biti
dostupan tek nakon neprekidnog razdoblja
mirovanja vozila, čije trajanje ovisi o vanjskoj
temperaturi i o napunjenosti akumulatora (do
oko 8 sati).

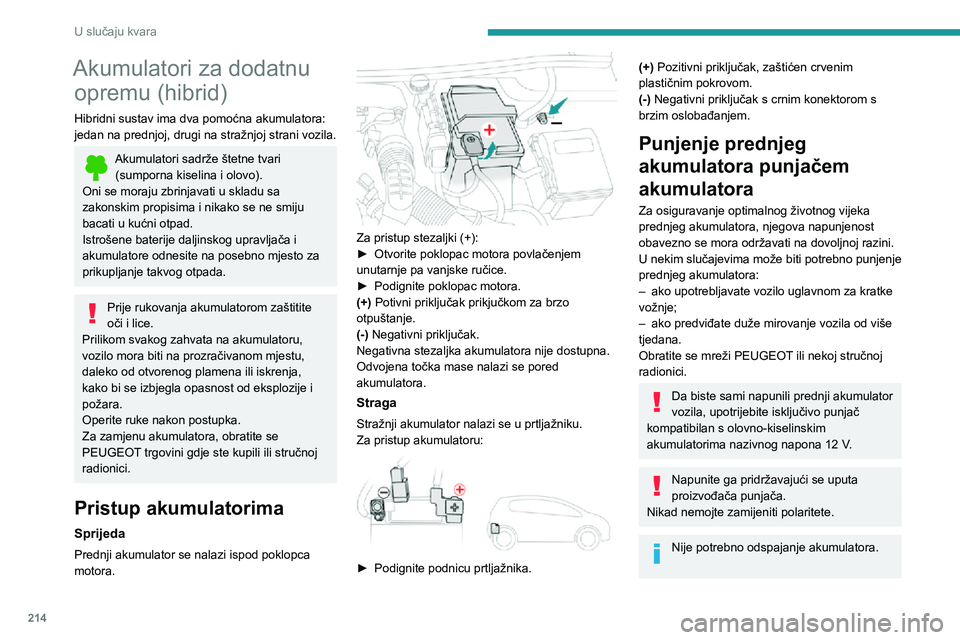

Page 216 of 308

214
U slučaju kvara
Akumulatori za dodatnu opremu (hibrid)
Hibridni sustav ima dva pomoćna akumulatora:
jedan na prednjoj, drugi na stražnjoj strani vozila.
Akumulatori sadrže štetne tvari (sumporna kiselina i olovo).
Oni se moraju zbrinjavati u skladu sa
zakonskim propisima i nikako se ne smiju
bacati u kućni otpad.
Istrošene baterije daljinskog upravljača i
akumulatore odnesite na posebno mjesto za
prikupljanje takvog otpada.
Prije rukovanja akumulatorom zaštitite
oči i lice.
Prilikom svakog zahvata na akumulatoru,
vozilo mora biti na prozračivanom mjestu,
daleko od otvorenog plamena ili iskrenja,
kako bi se izbjegla opasnost od eksplozije i
požara.
Operite ruke nakon postupka.
Za zamjenu akumulatora, obratite se
PEUGEOT trgovini gdje ste kupili ili stručnoj
radionici.
Pristup akumulatorima
Sprijeda
Prednji akumulator se nalazi ispod poklopca
motora.
Za pristup stezaljki (+):► Otvorite poklopac motora povlačenjem unutarnje pa vanjske ručice.► Podignite poklopac motora.(+) Potivni priključak prikjučkom za brzo
otpuštanje.
(-) Negativni priključak.
Negativna stezaljka akumulatora nije dostupna.
Odvojena točka mase nalazi se pored
akumulatora.
Straga
Stražnji akumulator nalazi se u prtljažniku.
Za pristup akumulatoru:
► Podignite podnicu prtljažnika.
(+) Pozitivni priključak, zaštićen crvenim
plastičnim pokrovom.
(-) Negativni priključak s crnim konektorom s
brzim oslobađanjem.
Punjenje prednjeg
akumulatora punjačem
akumulatora
Za osiguravanje optimalnog životnog vijeka
prednjeg akumulatora, njegova napunjenost
obavezno se mora održavati na dovoljnoj razini.
U nekim slučajevima može biti potrebno punjenje
prednjeg akumulatora:
– ako upotrebljavate vozilo uglavnom za kratke vožnje;– ako predviđate duže mirovanje vozila od više tjedana.Obratite se mreži PEUGEOT ili nekoj stručnoj radionici.
Da biste sami napunili prednji akumulator
vozila, upotrijebite isključivo punjač
kompatibilan s olovno-kiselinskim
akumulatorima nazivnog napona 12 V.
Napunite ga pridržavajući se uputa
proizvođača punjača.
Nikad nemojte zamijeniti polaritete.
Nije potrebno odspajanje akumulatora.
► Isključite kontakt.► Isključite sve električne potrošače (autoradio, svjetla, brisače itd.).
► Isključite punjač B prije spajanja kabela
s akumulatorom, kako bi se izbjeglo opasno
iskrenje.
► Provjerite ispravno stanje kabela punjača.► Podignite plastični poklopac priključka (+), ako ga vozilo ima.► Spojite kabele punjača B na sljedeći način:• crveni plus kabel (+) na priključak (+) akumulatora A,• crni minus kabel (-) na točku mase C u
vozilu.
► Na kraju postupka punjenja isključite punjač B prije odspajanja kabela od akumulatora A.
Nikad ne pokušavajte puniti akumulator
ako je zaleđen - opasnost od eksplozije!
Ako je akumulator zamrznut, zatražite
provjeru u mreži PEUGEOT ili u nekoj
stručnoj radionici koja će provjeriti jesu li

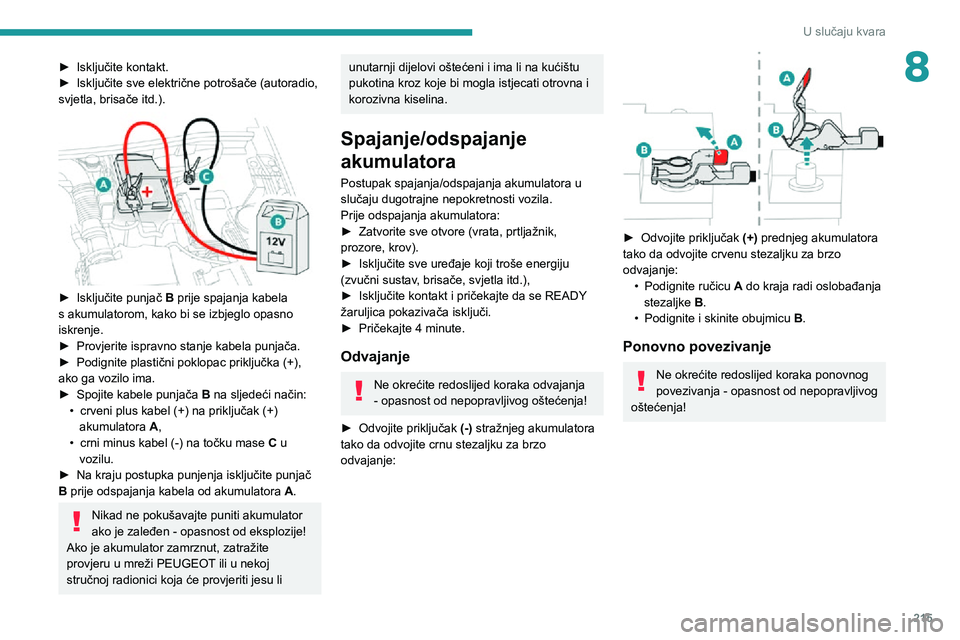

Page 217 of 308

215
U slučaju kvara
8► Isključite kontakt.► Isključite sve električne potrošače (autoradio, svjetla, brisače itd.).
► Isključite punjač B prije spajanja kabela
s akumulatorom, kako bi se izbjeglo opasno
iskrenje.
► Provjerite ispravno stanje kabela punjača.► Podignite plastični poklopac priključka (+), ako ga vozilo ima.► Spojite kabele punjača B na sljedeći način:• crveni plus kabel (+) na priključak (+) akumulatora A,• crni minus kabel (-) na točku mase C u
vozilu.
► Na kraju postupka punjenja isključite punjač B prije odspajanja kabela od akumulatora A.
Nikad ne pokušavajte puniti akumulator
ako je zaleđen - opasnost od eksplozije!
Ako je akumulator zamrznut, zatražite
provjeru u mreži PEUGEOT ili u nekoj
stručnoj radionici koja će provjeriti jesu li
unutarnji dijelovi oštećeni i ima li na kućištu
pukotina kroz koje bi mogla istjecati otrovna i
korozivna kiselina.
Spajanje/odspajanje
akumulatora
Postupak spajanja/odspajanja akumulatora u
slučaju dugotrajne nepokretnosti vozila.
Prije odspajanja akumulatora:
► Zatvorite sve otvore (vrata, prtljažnik, prozore, krov).► Isključite sve uređaje koji troše energiju (zvučni sustav, brisače, svjetla itd.),► Isključite kontakt i pričekajte da se READY žaruljica pokazivača isključi.► Pričekajte 4 minute.
Odvajanje
Ne okrećite redoslijed koraka odvajanja
- opasnost od nepopravljivog oštećenja!
► Odvojite priključak (-) stražnjeg akumulatora
tako da odvojite crnu stezaljku za brzo
odvajanje:
► Odvojite priključak (+) prednjeg akumulatora
tako da odvojite crvenu stezaljku za brzo
odvajanje:
• Podignite ručicu A do kraja radi oslobađanja
stezaljke B.
• Podignite i skinite obujmicu B.
Ponovno povezivanje
Ne okrećite redoslijed koraka ponovnog
povezivanja - opasnost od nepopravljivog
oštećenja!
Page 218 of 308

216
U slučaju kvara

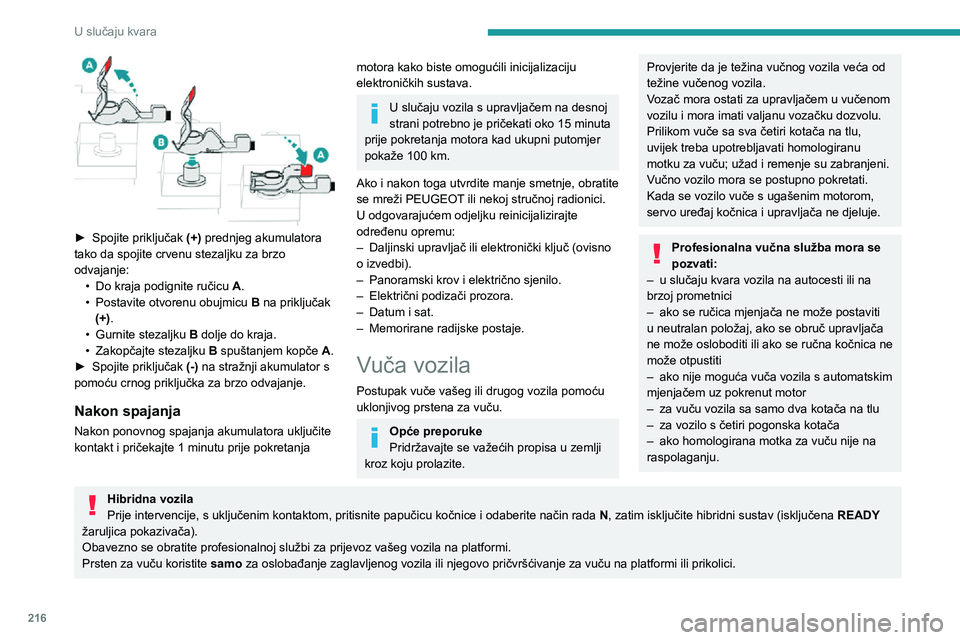

► Spojite priključak (+) prednjeg akumulatora
tako da spojite crvenu stezaljku za brzo
odvajanje:
• Do kraja podignite ručicu A.• Postavite otvorenu obujmicu B na priključak
(+).
• Gurnite stezaljku B dolje do kraja.• Zakopčajte stezaljku B spuštanjem kopče A.► Spojite priključak (-) na stražnji akumulator s
pomoću crnog priključka za brzo odvajanje.
Nakon spajanja
Nakon ponovnog spajanja akumulatora uključite
kontakt i pričekajte 1 minutu prije pokretanja
motora kako biste omogućili inicijalizaciju
elektroničkih sustava.
U slučaju vozila s upravljačem na desnoj
strani potrebno je pričekati oko 15 minuta
prije pokretanja motora kad ukupni putomjer
pokaže 100 km.
Ako i nakon toga utvrdite manje smetnje, obratite
se mreži PEUGEOT ili nekoj stručnoj radionici.
U odgovarajućem odjeljku reinicijalizirajte
određenu opremu:
– Daljinski upravljač ili elektronički ključ (ovisno o izvedbi).– Panoramski krov i električno sjenilo.– Električni podizači prozora.– Datum i sat.– Memorirane radijske postaje.
Vuča vozila
Postupak vuče vašeg ili drugog vozila pomoću
uklonjivog prstena za vuču.
Opće preporuke
Pridržavajte se važećih propisa u zemlji
kroz koju prolazite.
Provjerite da je težina vučnog vozila veća od
težine vučenog vozila.
Vozač mora ostati za upravljačem u vučenom
vozilu i mora imati valjanu vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na tlu,
uvijek treba upotrebljavati homologiranu
motku za vuču; užad i remenje su zabranjeni.
Vučno vozilo mora se postupno pokretati.
Kada se vozilo vuče s ugašenim motorom,
servo uređaj kočnica i upravljača ne djeluje.
Profesionalna vučna služba mora se
pozvati:
– u slučaju kvara vozila na autocesti ili na brzoj prometnici– ako se ručica mjenjača ne može postaviti u neutralan položaj, ako se obruč upravljača
ne može osloboditi ili ako se ručna kočnica ne
može otpustiti
– ako nije moguća vuča vozila s automatskim mjenjačem uz pokrenut motor– za vuču vozila sa samo dva kotača na tlu– za vozilo s četiri pogonska kotača
– ako homologirana motka za vuču nije na raspolaganju.
Hibridna vozila
Prije intervencije, s uključenim kontaktom, pritisnite papučicu kočnice i odaberite način rada N, zatim isključite hibridni sustav (isključena READY
žaruljica pokazivača).
Obavezno se obratite profesionalnoj službi za prijevoz vašeg vozila na platformi.
Prsten za vuču koristite samo
za oslobađanje zaglavljenog vozila ili njegovo pričvršćivanje za vuču na platformi ili prikolici.
Ograničenja vuče
Tip vozila
(motor/mjenjač) Prednji kotači na tlu
Stražnji kotači na tlu LabudicaČetiri kotača na tlu s
vučnom motkom
Unutarnje izgaranje/ ručni
Unutarnje izgaranje/ automatski
Hibrid 2WD
Hibrid 4WD
2WD: pogon na dva kotača.
4WD: pogon na četiri kotača.
U slučaju kvara akumulatora ili električne parkirne kočnice, važno je da p
ozovete profesionalnu vučnu labudicu (osim s ručnim mjenjačem).
Pristup alatu
Page 219 of 308

217
U slučaju kvara

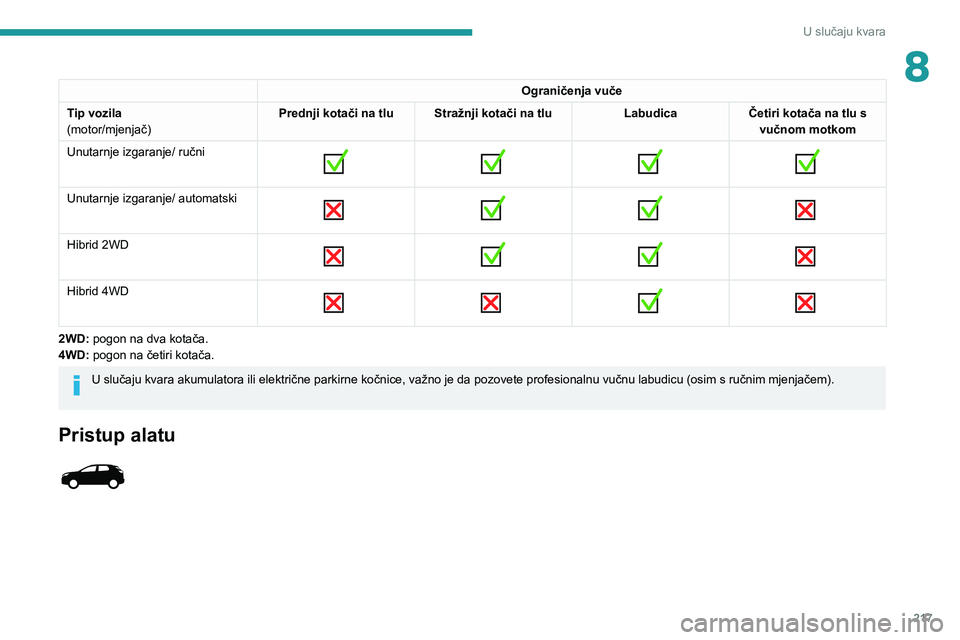

8Ograničenja vuče
Tip vozila
(motor/mjenjač) Prednji kotači na tlu
Stražnji kotači na tlu LabudicaČetiri kotača na tlu s
vučnom motkom
Unutarnje izgaranje/ ručni
Unutarnje izgaranje/ automatski
Hibrid 2WD
Hibrid 4WD
2WD: pogon na dva kotača.
4WD: pogon na četiri kotača.
U slučaju kvara akumulatora ili električne parkirne kočnice, važno je da p
ozovete profesionalnu vučnu labudicu (osim s ručnim mjenjačem).
Pristup alatu
Page 220 of 308

218
U slučaju kvara

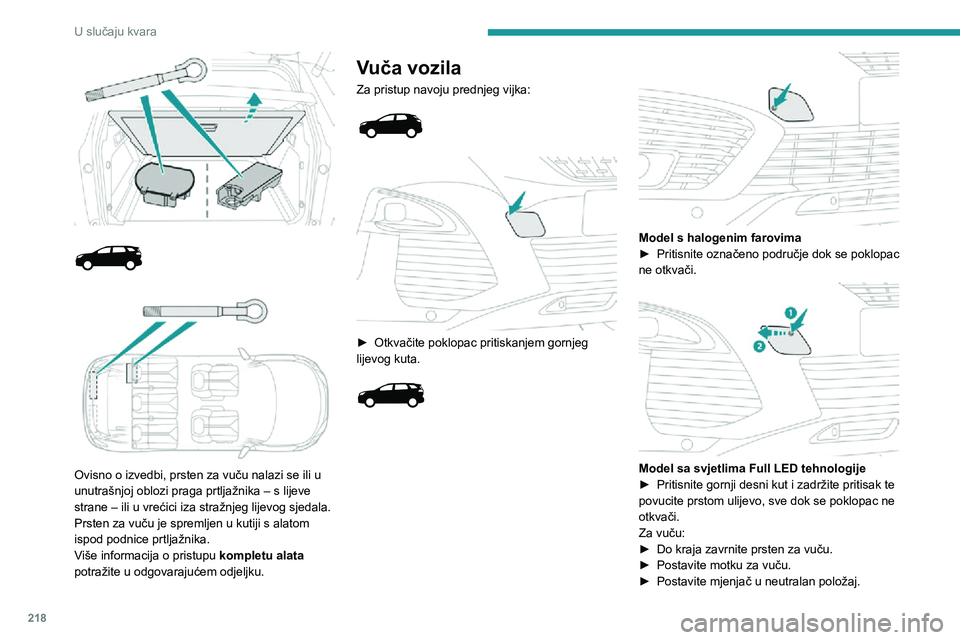

Ovisno o izvedbi, prsten za vuču nalazi se ili u
unutrašnjoj oblozi praga prtljažnika – s lijeve
strane – ili u vrećici iza stražnjeg lijevog sjedala.
Prsten za vuču je spremljen u kutiji s alatom
ispod podnice prtljažnika.
Više informacija o pristupu kompletu alata
potražite u odgovarajućem odjeljku.
Vuča vozila
Za pristup navoju prednjeg vijka:
► Otkvačite poklopac pritiskanjem gornjeg lijevog kuta.
Model s halogenim farovima► Pritisnite označeno područje dok se poklopac ne otkvači.
Model sa svjetlima Full LED tehnologije► Pritisnite gornji desni kut i zadržite pritisak te povucite prstom ulijevo, sve dok se poklopac ne
otkvači.
Za vuču:
► Do kraja zavrnite prsten za vuču.► Postavite motku za vuču.► Postavite mjenjač u neutralan položaj.
Nepridržavanje ovih uputa može rezultirati oštećenjem određenih
komponenti (kočnice, mjenjač itd.) i
izostankom pomoći pri kočenju tijekom
sljedećeg pokretanja motora.
Automatski mjenjač: nikad ne vucite vozilo s pogonskim kotačima na tlu i
ugašenim motorom.
► Otključajte stup upravljača i otpustite parkirnu kočnicu.► Upalite četiri žmigavca na oba vozila.► Polako krenite i sporo vozite na kratkoj udaljenosti.
Vuča drugog vozila
Za pristup navoju stražnjeg vijka:
