PEUGEOT 5008 2021 Instrukcja obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2021, Model line: 5008, Model: PEUGEOT 5008 2021Pages: 292, PDF Size: 9.6 MB
Page 171 of 292

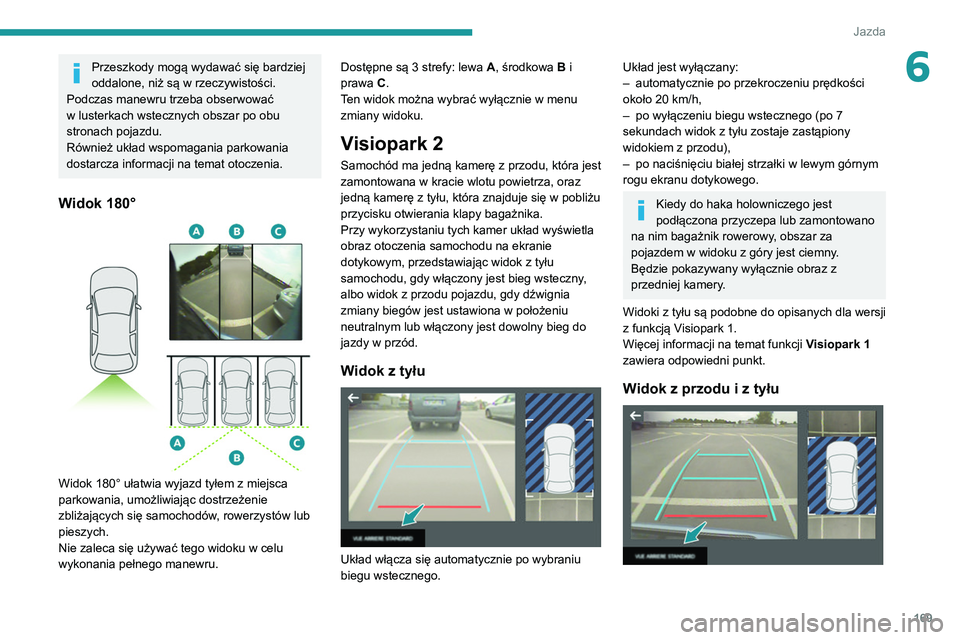

169
Jazda
6Przeszkody mogą wydawać się bardziej
oddalone, niż są w rzeczywistości.
Podczas manewru trzeba obserwować
w lusterkach wstecznych obszar po obu
stronach pojazdu.
Również układ wspomagania parkowania
dostarcza informacji na temat otoczenia.
Widok 180°
Widok 180° ułatwia wyjazd tyłem z miejsca
parkowania, umożliwiając dostrzeżenie
zbliżających się samochodów, rowerzystów lub
pieszych.
Nie zaleca się używać tego widoku w celu
wykonania pełnego manewru. Dostępne są 3 strefy: lewa A, środkowa B i
prawa C.
Ten widok można wybrać wyłącznie w menu
zmiany widoku.
Visiopark 2
Samochód ma jedną kamerę z przodu, która jest
zamontowana w kracie wlotu powietrza, oraz
jedną kamerę z tyłu, która znajduje się w pobliżu
przycisku otwierania klapy bagażnika.
Przy wykorzystaniu tych kamer układ wyświetla
obraz otoczenia samochodu na ekranie
dotykowym, przedstawiając widok z tyłu
samochodu, gdy włączony jest bieg wsteczny,
albo widok z przodu pojazdu, gdy dźwignia
zmiany biegów jest ustawiona w położeniu
neutralnym lub włączony jest dowolny bieg do
jazdy w przód.
Widok z tyłu
Układ włącza się automatycznie po wybraniu
biegu wstecznego.
Układ jest wyłączany:
–
automatycznie po przekroczeniu prędkości
około 20
km/h,
–
po wyłączeniu biegu wstecznego (po 7
sekundach widok z tyłu zostaje zastąpiony
widokiem z przodu),
–
po naciśnięciu białej strzałki w lewym górnym
rogu ekranu dotykowego.
Kiedy do haka holowniczego jest
podłączona przyczepa lub zamontowano
na nim bagażnik rowerowy, obszar za
pojazdem w widoku z góry jest ciemny.
Będzie pokazywany wyłącznie obraz z
przedniej kamery.
Widoki z tyłu są podobne do opisanych dla wersji
z funkcją Visiopark 1.
Więcej informacji na temat funkcji Visiopark 1
zawiera odpowiedni punkt.
Widok z przodu i z tyłu
Page 172 of 292
170
Jazda
Widok 180°
Widok 180° ułatwia wyjazd przodem z miejsca
parkowania, umożliwiając dostrzeżenie
zbliżających się samochodów, rowerzystów lub
pieszych.
Nie zaleca się używać tego widoku w celu
wykonania pełnego manewru.
Widok dzieli się na 3 strefy: lewą (A), środkową
(B) i prawą (C).
Można go wybrać wyłącznie z poziomu menu
zmiany widoku.
Gdy silnik pracuje, a prędkość jest
mniejsza niż 20 km/h, układ można
włączyć w menu Driving
/ Samochód na
ekranie dotykowym:
►
W
ybrać „Wspomaganie wizualne przy
parkowaniu”.
Domyślnie jest aktywny tryb AUTO, w którym
widać obraz z przodu, jeżeli skrzynia biegów
jest w położeniu neutralnym lub włączony jest
dowolny bieg do jazdy w przód, albo obraz z tyłu,
jeżeli włączony jest bieg wsteczny.
Układ jest wyłączany:
–
automatycznie przy prędkości większej
od około 30
km/h (obraz znika chwilowo od
20
km/h),
–
po naciśnięciu białej strzałki w lewym górnym
rogu ekranu dotykowego.
Tryb AUTO
Ten tryb jest włączony domyślnie.
Dzięki czujnikom w przednim zderzaku przy
zbliżaniu się do przeszkody podczas manewru
widok w trybie automatycznym zmienia się z
widoku z przodu (standardowego) na widok z
góry (powiększenie).
Widok standardowy
Na ekranie jest wyświetlany obraz obszaru przed
samochodem.
Pomarańczowe linie 1 oznaczają szerokość
samochodu z rozłożonymi lusterkami
wstecznymi. Ich kierunek zmienia się zgodnie z
położeniem kierownicy.
Czerwona linia 2 oznacza odległość 30
cm od
tylnego zderzaka, a dwie pomarańczowe linie
3 i 4 oznaczają odpowiednio odległość 1
m i 2 m.
Widok ten jest dostępny w trybie AUTO albo po
dokonaniu wyboru w menu zmiany widoku.
Powiększenie
Kamera rejestruje obraz otoczenia podczas
manewru, przedstawiając widok obszaru
przed samochodem od góry, co umożliwia
manewrowanie między przeszkodami
znajdującymi się w pobliżu.
Widok ten jest dostępny w trybie AUTO albo po
dokonaniu wyboru w menu zmiany widoku.
Przeszkody mogą wydawać się bardziej
oddalone, niż są w rzeczywistości.
Podczas manewru trzeba obserwować
w lusterkach wstecznych obszar po obu
stronach pojazdu.
Informacji dotyczących otoczenia pojazdu
dostarcza również układ wspomagania
parkowania.
Page 173 of 292

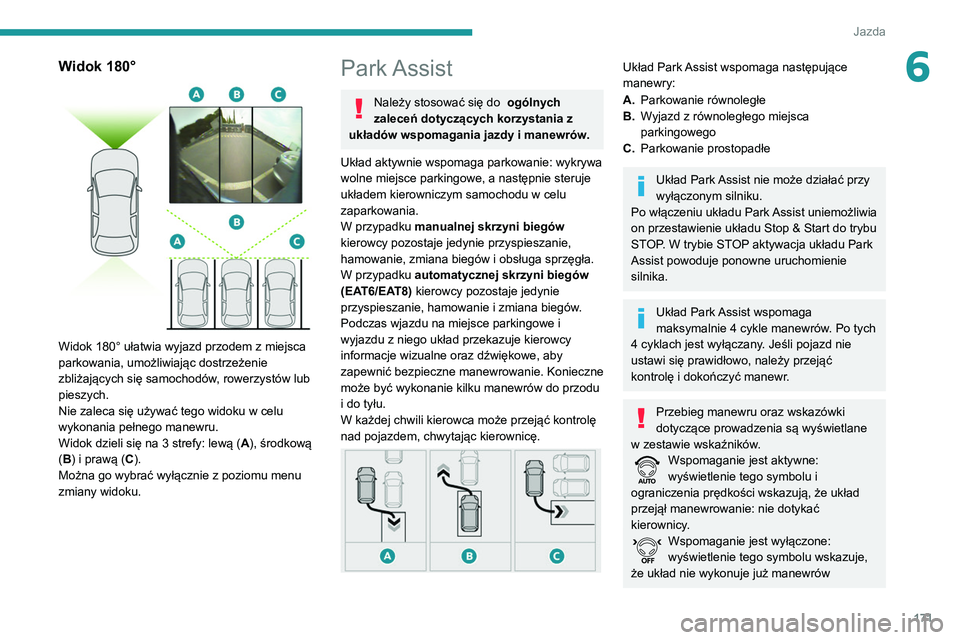

171
Jazda
6Widok 180°
Widok 180° ułatwia wyjazd przodem z miejsca
parkowania, umożliwiając dostrzeżenie
zbliżających się samochodów, rowerzystów lub
pieszych.
Nie zaleca się używać tego widoku w celu
wykonania pełnego manewru.
Widok dzieli się na 3 strefy: lewą (A), środkową
(B) i prawą (C).
Można go wybrać wyłącznie z poziomu menu
zmiany widoku.
Park Assist
Należy stosować się do ogólnych
zaleceń dotyczących korzystania z
układów wspomagania jazdy i manewrów.
Układ aktywnie wspomaga parkowanie: wykrywa
wolne miejsce parkingowe, a następnie steruje
układem kierowniczym samochodu w celu
zaparkowania.
W przypadku manualnej skrzyni biegów
kierowcy pozostaje jedynie przyspieszanie,
hamowanie, zmiana biegów i obsługa sprzęgła.
W przypadku automatycznej skrzyni biegów
(EAT6/EAT8) kierowcy pozostaje jedynie
przyspieszanie, hamowanie i zmiana biegów.
Podczas wjazdu na miejsce parkingowe i
wyjazdu z niego układ przekazuje kierowcy
informacje wizualne oraz dźwiękowe, aby
zapewnić bezpieczne manewrowanie. Konieczne
może być wykonanie kilku manewrów do przodu
i do tyłu.
W każdej chwili kierowca może przejąć kontrolę
nad pojazdem, chwytając kierownicę.
Układ Park Assist wspomaga następujące
manewry:
A. Parkowanie równoległe
B. Wyjazd z równoległego miejsca
parkingowego
C. Parkowanie prostopadłe
Układ Park Assist nie może działać przy
wyłączonym silniku.
Po włączeniu układu Park Assist uniemożliwia
on przestawienie układu Stop & Start do trybu
STOP. W trybie STOP aktywacja układu Park
Assist powoduje ponowne uruchomienie
silnika.
Układ Park Assist wspomaga
maksymalnie 4 cykle manewrów. Po tych
4 cyklach jest wyłączany. Jeśli pojazd nie
ustawi się prawidłowo, należy przejąć
kontrolę i dokończyć manewr.
Przebieg manewru oraz wskazówki
dotyczące prowadzenia są wyświetlane
w zestawie wskaźników.
Wspomaganie jest aktywne:
wyświetlenie tego symbolu i
ograniczenia prędkości wskazują, że układ
przejął manewrowanie: nie dotykać
kierownicy.
Wspomaganie jest wyłączone:
wyświetlenie tego symbolu wskazuje,
że układ nie wykonuje już manewrów
Page 174 of 292
172
Jazda

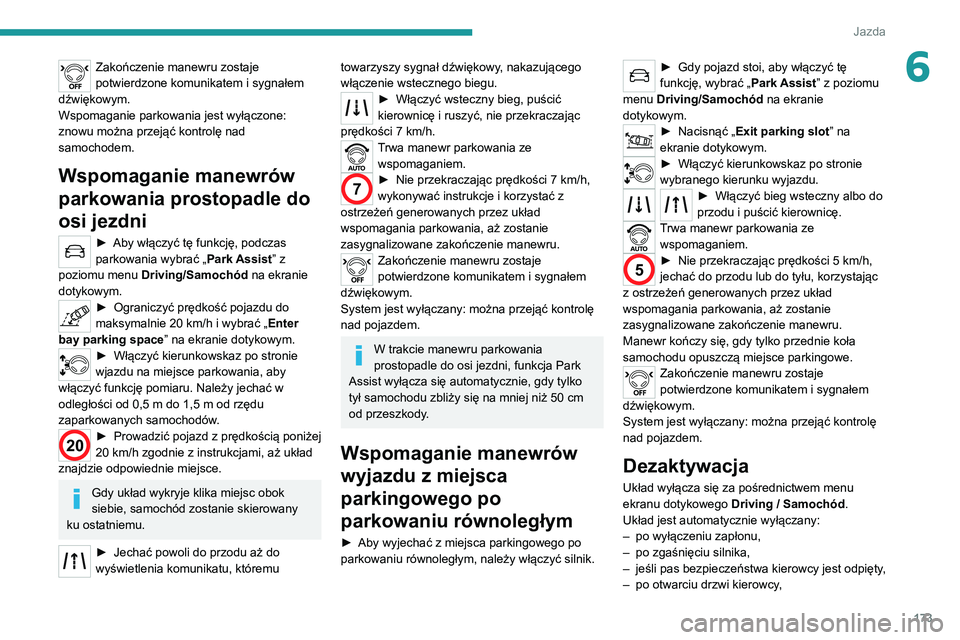

Zakończenie manewru zostaje
potwierdzone komunikatem i sygnałem
dźwiękowym.
Wspomaganie parkowania jest wyłączone:
znowu można przejąć kontrolę nad
samochodem.
Wspomaganie manewrów
parkowania prostopadle do
osi jezdni
► Aby włączyć tę funkcję, podczas
parkowania wybrać „ Park Assist” z
poziomu menu Driving/Samochód na ekranie
dotykowym.
► Ograniczyć prędkość pojazdu do
maksymalnie 20 km/h i wybrać „ Enter
bay parking space” na ekranie dotykowym.
► Włączyć kierunkowskaz po stronie
wjazdu na miejsce parkowania, aby
włączyć funkcję pomiaru. Należy jechać w
odległości od 0,5 m do 1,5 m od rzędu
zaparkowanych samochodów.
20y 3 U R Z D G ] L ü S R M \
D ] G ] S U
G N R \
F L S R Q L* H M
N P K ] J R \
G Q L H ] L Q V W U X N\
F M D P L D* X N \
á D G
] Q D M G ] L H R G S R \
Z L H G Q L H P L H M V F \
H
* G \ X N á D G Z \ \
N U \ M H N O L N D P \
L H M V F R E R N
V L H E L H V D P R F \
K y G ] R V W D Q L H V\
N L H U R Z D Q \
N X R V W D W Q L H P X \
y - H F K D ü S R Z R O L \
G R S U ] R G X D* \
G R
Z \ Z L H W O H Q L D \
N R P X Q L N D W X N \
W y U H P X
± N L H U R Z F D P \
X V L S U ] H M ü \
N R Q W U R O
Q D G
X N á D G H P N L H U R \
Z Q L F ] \ P
: á F ] H Q L H X N \
á D G X 3 D U N $ V V L V W Z \ á F \
] D
I X Q N F M
6 \ V W H \
P P R Q L W R U R Z D Q L \
D P D U W Z \ F K
S y O
) X Q N F M D Z V S R P \
D J D Q L D S D U N R Z D \
Q L D M H V W
Q L H G R V W
S Q D S \
R G F ] D V S R P L D U X \
G R V W
S Q H J R P L \
H M V F D , Q W H U Z H\
Q L X M H S y( Q L H M \
Z
W U D N F L H P D Q H Z \
U y Z D E \ R V W U ] H \
F N L H U R Z F
* \
H
V D P R F K y G ] E O L\
* D V L
G R S U ] \
H V ] N R G \ V \ J Q \
D á
G( Z L
N R Z \ V W D \
M H V L
F L J á \
\ J G \ W \ O N R \
R G O H J á R ü R G\
S U ] H V ] N R G \ M\
H V W P Q L H M V ] D \
Q L*
F H Q W \ P H W U y Z
- H O L I X Q N F M D \
Z V S R P D J D Q L D S\
D U N R Z D Q L D
] R V W D á D Z \ á\
F ] R Q D ] R V W D Q \
L H R Q D Z á F ] \
R Q D
S R Q R Z Q L H S R G F \
] D V P D Q H Z U y Z ]\
H
Z V S R P D J D Q L H P
: W U D N F L H P D Q \
H Z U y Z S D U N R Z D Q \
L D D O E R
Z \ M D ] G X ] P L H\
M V F D S D U N L Q J R \
Z H J R P R J
V L
Z á F ] \ ü \
I X Q N F M H 9 L V L R S D U N ±\
9 L V L R S D U N \
8 P R* O L Z L D M R \
Q H O H S V ] R E V \
H U Z D F M
R W R F ] H \
Q L D
V D P R F K R G X G ] L\
N L Z \ Z L H W O D \
Q L X G R G D W N R Z \ F \
K
L Q I R U P D F M L Q D \
H N U D Q L H G R W \ \
N R Z \ P
: L
F H M L Q I R U P \
D F M L Q D W H P D W \
I X Q N F M L Visiopark
1 – Visiopark 2 zawiera odpowiedni punkt.
Czasami może się zdarzyć, że czujniki
nie wykryją małych przeszkód
znajdujących się w martwych polach.
Wszelkie obiekty o rozmiarach
wykraczających poza rozmiary pojazdu
(np. bagażnik, hak holowniczy) nie są
uwzględniane przez funkcję Park Assist
podczas wykonywania manewrów.
Należy zawsze kontrolować otoczenie
samochodu przed rozpoczęciem
manewru.
Jeżeli odległość poprzeczna między
pojazdem a miejscem parkingowym jest zbyt
duża, układ może nie być w stanie zmierzyć
dostępnego miejsca.
W trakcie manewrowania kierownica
wykonuje szybkie obroty, w związku z
czym nie należy jej chwytać ani wkładać rąk
między jej ramiona.
Należy uważać na wszelkie obiekty, które
mogą zablokować manewr (np. luźna odzież,
szaliki, krawaty), ponieważ może dojść do
obrażeń ciała!

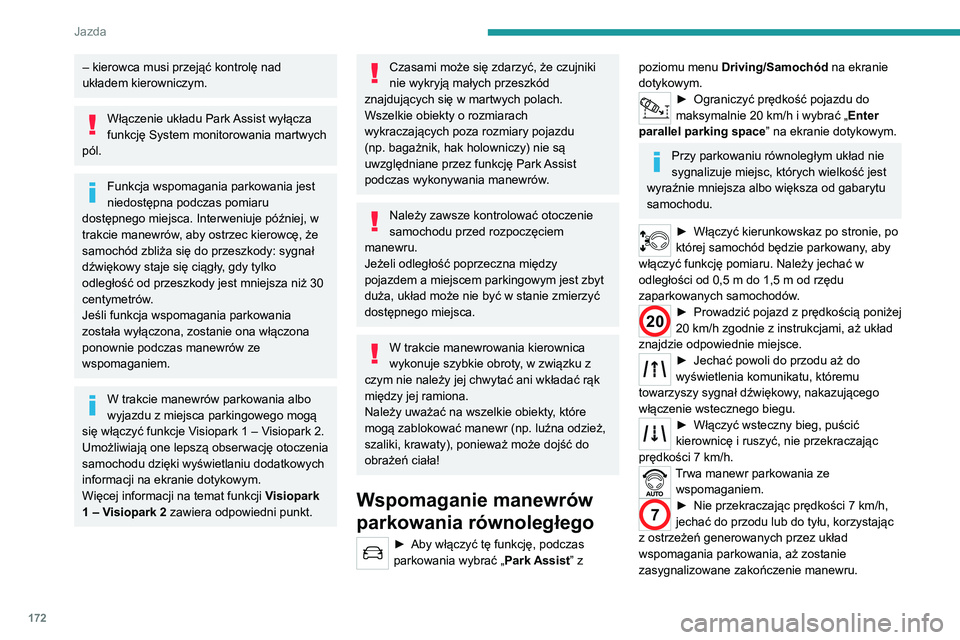

Wspomaganie manewrów
parkowania równoległego
► Aby włączyć tę funkcję, podczas
parkowania wybrać „ Park Assist
” z
poziomu menu Driving/Samochód na ekranie
dotykowym.
► Ograniczyć prędkość pojazdu do
maksymalnie 20 km/h i wybrać „ Enter
parallel parking space
” na ekranie dotykowym.
Przy parkowaniu równoległym układ nie
sygnalizuje miejsc, których wielkość jest
wyraźnie mniejsza albo większa od gabarytu
samochodu.
► Włączyć kierunkowskaz po stronie, po
której samochód będzie parkowany , aby
włączyć funkcję pomiaru. Należy jechać w
odległości od 0,5
m do 1,5 m od rzędu
zaparkowanych samochodów.
20► Prowadzić pojazd z prędkością poniżej
20 km/h zgodnie z instrukcjami, aż układ
znajdzie odpowiednie miejsce.
► Jechać powoli do przodu aż do
wyświetlenia komunikatu, któremu
towarzyszy sygnał dźwiękowy
, nakazującego
włączenie wstecznego biegu.
► Włączyć wsteczny bieg, puścić
kierownicę i ruszyć, nie przekraczając
prędkości 7 km/h.
Trwa manewr parkowania ze wspomaganiem.
7► Nie przekraczając prędkości 7 km/h,
jechać do przodu lub do tyłu, korzystając
z ostrzeżeń generowanych przez układ
wspomagania parkowania, aż zostanie
zasygnalizowane zakończenie manewru.
Page 175 of 292
173
Jazda
6Zakończenie manewru zostaje
potwierdzone komunikatem i sygnałem
dźwiękowym.
Wspomaganie parkowania jest wyłączone:
znowu można przejąć kontrolę nad
samochodem.
Wspomaganie manewrów
parkowania prostopadle do
osi jezdni
► Aby włączyć tę funkcję, podczas
parkowania wybrać „ Park Assist
” z
poziomu menu Driving/Samochód na ekranie
dotykowym.
► Ograniczyć prędkość pojazdu do
maksymalnie 20 km/h i wybrać „ Enter
bay parking space
” na ekranie dotykowym.
► Włączyć kierunkowskaz po stronie
wjazdu na miejsce parkowania, aby
włączyć funkcję pomiaru. Należy jechać w
odległości od 0,5
m do 1,5 m od rzędu
zaparkowanych samochodów.
20► Prowadzić pojazd z prędkością poniżej
20 km/h zgodnie z instrukcjami, aż układ
znajdzie odpowiednie miejsce.
Gdy układ wykryje klika miejsc obok
siebie, samochód zostanie skierowany
ku ostatniemu.
► Jechać powoli do przodu aż do
wyświetlenia komunikatu, któremu
towarzyszy sygnał dźwiękowy, nakazującego
włączenie wstecznego biegu.
► Włączyć wsteczny bieg, puścić
kierownicę i ruszyć, nie przekraczając
prędkości 7 km/h.
Trwa manewr parkowania ze wspomaganiem.
7► Nie przekraczając prędkości 7 km/h,
wykonywać instrukcje i korzystać z
ostrzeżeń generowanych przez układ
wspomagania parkowania, aż zostanie
zasygnalizowane zakończenie manewru.
Zakończenie manewru zostaje
potwierdzone komunikatem i sygnałem
dźwiękowym.
System jest wyłączany: można przejąć kontrolę
nad pojazdem.
W trakcie manewru parkowania
prostopadle do osi jezdni, funkcja Park
Assist wyłącza się automatycznie, gdy tylko
tył samochodu zbliży się na mniej niż 50
cm
od przeszkody.
Wspomaganie manewrów
wyjazdu z miejsca
parkingowego po
parkowaniu równoległym
► Aby wyjechać z miejsca parkingowego po
parkowaniu równoległym, należy włączyć silnik.
► Gdy pojazd stoi, aby włączyć tę
funkcję, wybrać „ Park Assist” z poziomu
menu Driving/Samochód na ekranie
dotykowym.
► Nacisnąć „ Exit parking slot ” na
ekranie dotykowym.
► Włączyć kierunkowskaz po stronie
wybranego kierunku wyjazdu.
► Włączyć bieg wsteczny albo do
przodu i puścić kierownicę.
Trwa manewr parkowania ze wspomaganiem.
5► Nie przekraczając prędkości 5 km/h,
jechać do przodu lub do tyłu, korzystając
z ostrzeżeń generowanych przez układ
wspomagania parkowania, aż zostanie
zasygnalizowane zakończenie manewru.
Manewr kończy się, gdy tylko przednie koła
samochodu opuszczą miejsce parkingowe.
Zakończenie manewru zostaje
potwierdzone komunikatem i sygnałem
dźwiękowym.
System jest wyłączany: można przejąć kontrolę
nad pojazdem.
Dezaktywacja
Układ wyłącza się za pośrednictwem menu
ekranu dotykowego Driving
/ Samochód.
Układ jest automatycznie wyłączany:
–
po wyłączeniu zapłonu,
–
po zgaśnięciu silnika,
–
jeśli
pas bezpieczeństwa kierowcy jest odpięty,
–
po otwarciu drzwi kierowcy
,
Page 176 of 292
174
Jazda

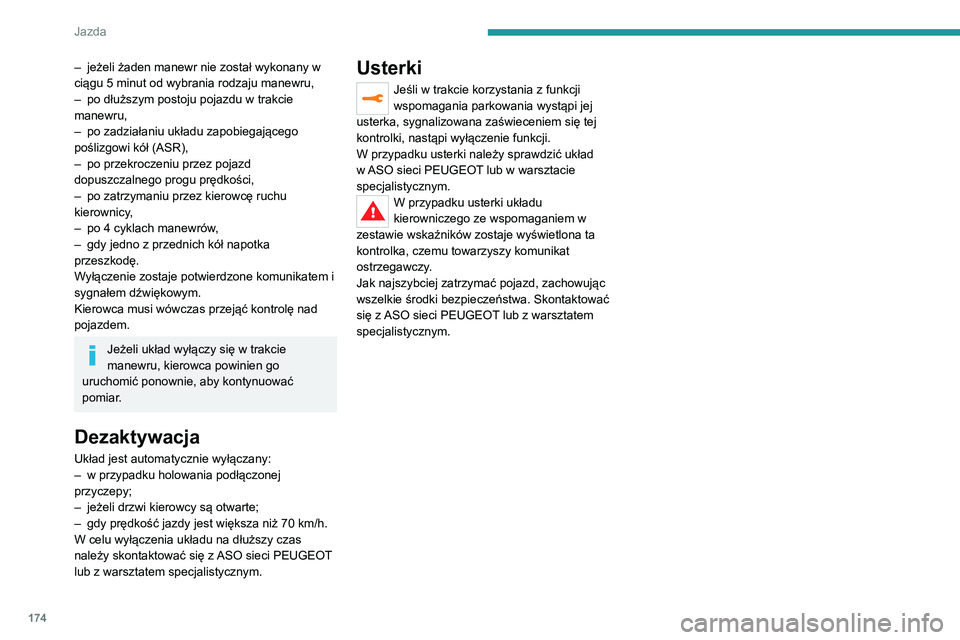

– jeżeli żaden manewr nie został wykonany w
ciągu 5 minut od wybrania rodzaju manewru,
–
po dłuższym postoju pojazdu w trakcie
manewru,
–
po zadziałaniu układu zapobiegającego
poślizgowi kół (ASR),
–
po przekroczeniu przez pojazd
dopuszczalnego progu prędkości,
–
po zatrzymaniu przez kierowcę ruchu
kierownicy
,
–
po 4 cyklach manewrów
,
–
gdy jedno z przednich kół napotka
przeszkodę.
W
yłączenie zostaje potwierdzone komunikatem i
sygnałem dźwiękowym.
Kierowca musi wówczas przejąć kontrolę nad
pojazdem.
Jeżeli układ wyłączy się w trakcie
manewru, kierowca powinien go
uruchomić ponownie, aby kontynuować
pomiar.
Dezaktywacja
Układ jest automatycznie wyłączany:
– w przypadku holowania podłączonej
przyczepy;
–
jeżeli drzwi kierowcy są otwarte;
–
gdy prędkość jazdy jest większa niż 70 km/h.
W celu wyłączenia układu na dłuższy czas
należy skontaktować się z
ASO sieci PEUGEOT
lub z warsztatem specjalistycznym.
Usterki
Jeśli w trakcie korzystania z funkcji
wspomagania parkowania wystąpi jej
usterka, sygnalizowana zaświeceniem się tej
kontrolki, nastąpi wyłączenie funkcji.
W przypadku usterki należy sprawdzić układ
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
W przypadku usterki układu
kierowniczego ze wspomaganiem w
zestawie wskaźników zostaje wyświetlona ta
kontrolka, czemu towarzyszy komunikat
ostrzegawczy.
Jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa. Skontaktować
się z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Page 177 of 292
00320047
0053
005A
00440003
011E005A
0053
005600500044
T QUARTZ chr
starz eniem.
003700030034003800240035 0037003D0003
005A
005D
003300480058004A004800520057000F0003
20003
0046004B00550052
PEUGEO I T
P ARTNERZY
OSI\037GI T
Page 178 of 292
176
Informacje praktyczne
Tankowanie paliwa
Należy dolewać co najmniej 10 litrów paliwa,
aby tankowanie zostało uwzględnione przez
wskaźnik poziomu paliwa.
Przy otwieraniu klapki wlewu może się pojawić
dźwięk zasysania powietrza. Jest to zupełnie
normalne, a podciśnienie wynika ze szczelności
układu paliwowego.
Korek wlewu jest wbudowany w klapkę wlewu
paliwa lub wymaga odkręcenia (w zależności od
wersji).
Aby bezpiecznie zatankować:
► Bezwzględnie wyłączyć silnik.
► Aby otworzyć klapkę wlewu paliwa, należy
nacisnąć przycisk jej otwierania lub nacisnąć
tylną krawędź klapki wlewu paliwa (w zależności
od wersji).
Pojazdy hybrydowe typu plug-in
Po naciśnięciu przycisku może minąć
kilka minut, zanim klapka wlewu zostanie
otwarta.
Jeśli klapka się zablokuje, nacisnąć i
przytrzymać przycisk przez co najmniej
3 sekundy.

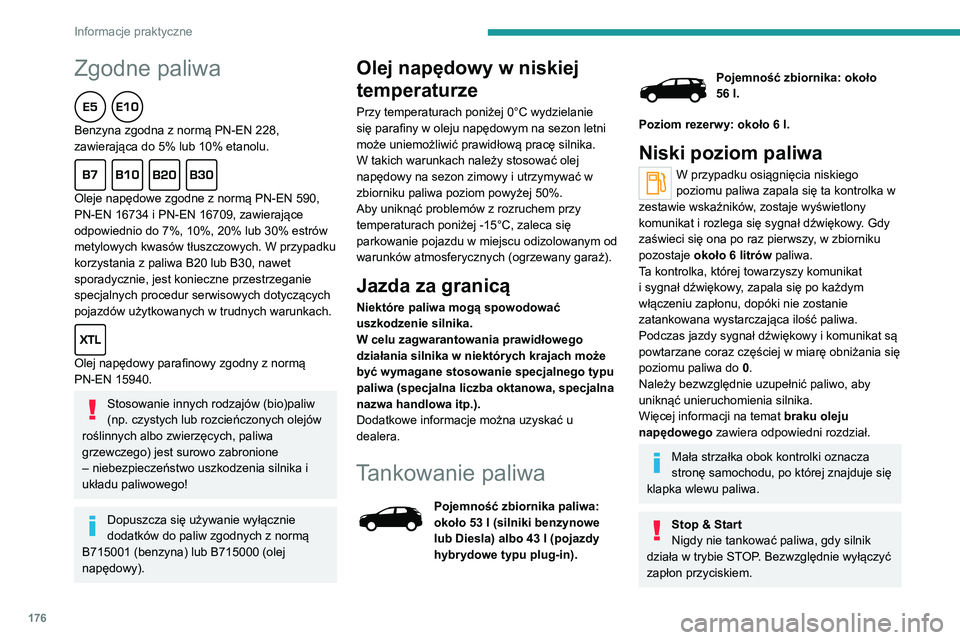

Zgodne paliwa
Benzyna zgodna z normą PN-EN 228,
zawierająca do 5% lub 10% etanolu.
Oleje napędowe zgodne z normą PN-EN 590,
PN-EN 16734 i PN-EN 16709, zawierające
odpowiednio do 7%, 10%, 20% lub 30% estrów
metylowych kwasów tłuszczowych. W przypadku
korzystania z paliwa B20 lub B30, nawet
sporadycznie, jest konieczne przestrzeganie
specjalnych procedur serwisowych dotyczących
pojazdów użytkowanych w trudnych warunkach.
Olej napędowy parafinowy zgodny z normą
PN-EN 15940.
Stosowanie innych rodzajów (bio)paliw
(np. czystych lub rozcieńczonych olejów
roślinnych albo zwierzęcych, paliwa
grzewczego) jest surowo zabronione
– niebezpieczeństwo uszkodzenia silnika i
układu paliwowego!
Dopuszcza się używanie wyłącznie
dodatków do paliw zgodnych z normą
B715001 (benzyna) lub B715000 (olej
napędowy).
Olej napędowy w niskiej
temperaturze
Przy temperaturach poniżej 0°C wydzielanie
się parafiny w oleju napędowym na sezon letni
może uniemożliwić prawidłową pracę silnika.
W takich warunkach należy stosować olej
napędowy na sezon zimowy i utrzymywać w
zbiorniku paliwa poziom powyżej 50%.
Aby uniknąć problemów z rozruchem przy
temperaturach poniżej -15°C, zaleca się
parkowanie pojazdu w miejscu odizolowanym od
warunków atmosferycznych (ogrzewany garaż).
Jazda za granicą
Niektóre paliwa mogą spowodować
uszkodzenie silnika.
W celu zagwarantowania prawidłowego
działania silnika w niektórych krajach może
być wymagane stosowanie specjalnego typu
paliwa (specjalna liczba oktanowa, specjalna
nazwa handlowa itp.).
Dodatkowe informacje można uzyskać u
dealera.
Tankowanie paliwa
Pojemność zbiornika paliwa:
około 53 l (silniki benzynowe
lub Diesla) albo 43
l (pojazdy
hybrydowe typu plug-in).
Pojemność zbiornika: około
56 l.
Poziom rezerwy: około 6
l.
Niski poziom paliwa
W przypadku osiągnięcia niskiego
poziomu paliwa zapala się ta kontrolka w
zestawie wskaźników, zostaje wyświetlony
komunikat i rozlega się sygnał dźwiękowy. Gdy
zaświeci się ona po raz pierwszy, w zbiorniku
pozostaje około 6
litrów paliwa.
Ta kontrolka, której towarzyszy komunikat
i sygnał dźwiękowy, zapala się po każdym
włączeniu zapłonu, dopóki nie zostanie
zatankowana wystarczająca ilość paliwa.
Podczas jazdy sygnał dźwiękowy i komunikat są
powtarzane coraz częściej w miarę obniżania się
poziomu paliwa do 0.
Należy bezwzględnie uzupełnić paliwo, aby
uniknąć unieruchomienia silnika.
Więcej informacji na temat braku oleju
napędowego zawiera odpowiedni rozdział.
Mała strzałka obok kontrolki oznacza
stronę samochodu, po której znajduje się
klapka wlewu paliwa.
Stop & Start
Nigdy nie tankować paliwa, gdy silnik
działa w trybie STOP. Bezwzględnie wyłączyć
zapłon przyciskiem.
Page 179 of 292
177
Informacje praktyczne

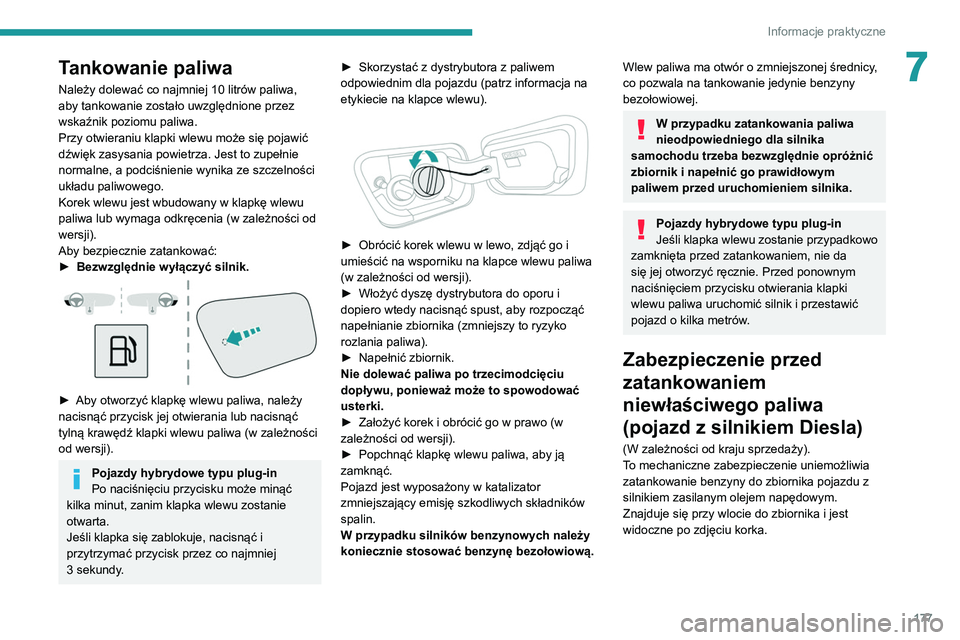

7Tankowanie paliwa
Należy dolewać co najmniej 10 litrów paliwa,
aby tankowanie zostało uwzględnione przez
wskaźnik poziomu paliwa.
Przy otwieraniu klapki wlewu może się pojawić
dźwięk zasysania powietrza. Jest to zupełnie
normalne, a podciśnienie wynika ze szczelności
układu paliwowego.
Korek wlewu jest wbudowany w klapkę wlewu
paliwa lub wymaga odkręcenia (w zależności od
wersji).
Aby bezpiecznie zatankować:
►
Bezwzględnie wyłączyć silnik.
► Aby otworzyć klapkę wlewu paliwa, należy
nacisnąć przycisk jej otwierania lub nacisnąć
tylną krawędź klapki wlewu paliwa (w zależności
od wersji).
Pojazdy hybrydowe typu plug-in
Po naciśnięciu przycisku może minąć
kilka minut, zanim klapka wlewu zostanie
otwarta.
Jeśli klapka się zablokuje, nacisnąć i
przytrzymać przycisk przez co najmniej
3
sekundy. ►
Skorzystać z dystrybutora z paliwem
odpowiednim dla pojazdu (patrz informacja na
etykiecie na klapce wlewu).
► Obrócić korek wlewu w lewo, zdjąć go i
umieścić na wsporniku na klapce wlewu paliwa
(w zależności od wersji).
►
Włożyć dyszę dystrybutora do oporu i
dopiero wtedy nacisnąć spust, aby rozpocząć
napełnianie zbiornika (zmniejszy to ryzyko
rozlania paliwa).
►
Napełnić zbiornik.
Nie dolewać paliwa po trzecimodcięciu
dopływu, ponieważ może to spowodować
usterki.
►
Założyć korek i obrócić go w prawo (w
zależności od wersji).
►
Popchnąć klapkę wlewu paliwa, aby ją
zamknąć.
Pojazd jest wyposażony w katalizator
zmniejszający emisję szkodliwych składników
spalin.
W przypadku silników benzynowych należy
koniecznie stosować benzynę bezołowiową.
Wlew paliwa ma otwór o zmniejszonej średnicy,
co pozwala na tankowanie jedynie benzyny
bezołowiowej.
W przypadku zatankowania paliwa
nieodpowiedniego dla silnika
samochodu trzeba bezwzględnie opróżnić
zbiornik i napełnić go prawidłowym
paliwem przed uruchomieniem silnika.
Pojazdy hybrydowe typu plug-in
Jeśli klapka wlewu zostanie przypadkowo
zamknięta przed zatankowaniem, nie da
się jej otworzyć ręcznie. Przed ponownym
naciśnięciem przycisku otwierania klapki
wlewu paliwa uruchomić silnik i przestawić
pojazd o kilka metrów.
Zabezpieczenie przed
zatankowaniem
niewłaściwego paliwa
(pojazd z silnikiem Diesla)
(W zależności od kraju sprzedaży).
To mechaniczne zabezpieczenie uniemożliwia
zatankowanie benzyny do zbiornika pojazdu z
silnikiem zasilanym olejem napędowym.
Znajduje się przy wlocie do zbiornika i jest
widoczne po zdjęciu korka.
Page 180 of 292
178
Informacje praktyczne
próbować gasić pożaru, ponieważ grozi to
porażeniem prądem!
Niezwłocznie zadzwonić na numer alarmowy i
poinformować dyspozytora, że samochód ma
napęd hybrydowy typu plug-in.
Mycie samochodu
Przed umyciem samochodu należy
bezwzględnie sprawdzić, czy klapka gniazda
ładowania jest prawidłowo zamknięta.
Nie wolno myć samochodu w trakcie
ładowania akumulatora.
Mycie pod wysokim ciśnieniem
Aby uniknąć uszkodzenia elementów
instalacji elektrycznej, wyraźnie zabrania się
używania myjek ciśnieniowych w komorze
silnika lub na elementach podwozia.
Podczas mycia nadwozia nie stosować
ciśnienia powyżej 80 barów.
Uważać, aby do gniazda i wtyku
przewodu ładowania nie dostały się
woda ani pył, ponieważ grozi to porażeniem
prądem lub pożarem!
Nigdy nie podłączać ani nie odłączać wtyku
ani przewodu ładowania mokrymi rękami, aby
nie doszło do porażenia prądem!

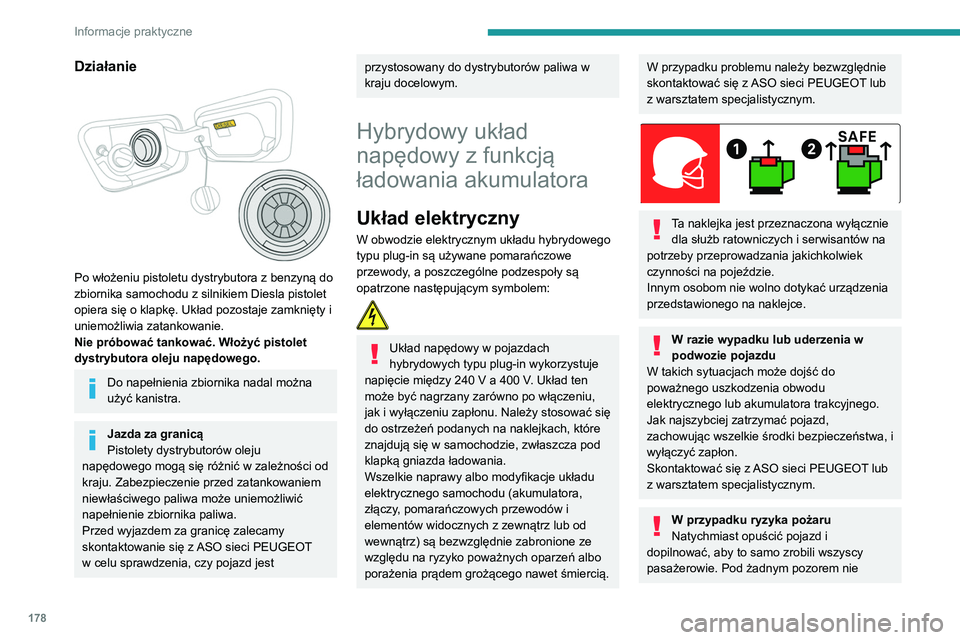

Działanie
Po włożeniu pistoletu dystrybutora z benzyną do
zbiornika samochodu z silnikiem Diesla pistolet
opiera się o klapkę. Układ pozostaje zamknięty i
uniemożliwia zatankowanie.
Nie próbować tankować. Włożyć pistolet
dystrybutora oleju napędowego.
Do napełnienia zbiornika nadal można
użyć kanistra.
Jazda za granicą
Pistolety dystrybutorów oleju
napędowego mogą się różnić w zależności od
kraju. Zabezpieczenie przed zatankowaniem
niewłaściwego paliwa może uniemożliwić
napełnienie zbiornika paliwa.
Przed wyjazdem za granicę zalecamy
skontaktowanie się z ASO sieci PEUGEOT
w celu sprawdzenia, czy pojazd jest
przystosowany do dystrybutorów paliwa w
kraju docelowym.
Hybrydowy układ
napędowy z funkcją
ładowania akumulatora
Układ elektryczny
W obwodzie elektrycznym układu hybrydowego
typu plug-in są używane pomarańczowe
przewody, a poszczególne podzespoły są
opatrzone następującym symbolem:
Układ napędowy w pojazdach
hybrydowych typu plug-in wykorzystuje
napięcie między 240 V a 400 V. Układ ten
może być nagrzany zarówno po włączeniu,
jak i wyłączeniu zapłonu. Należy stosować się
do ostrzeżeń podanych na naklejkach, które
znajdują się w samochodzie, zwłaszcza pod
klapką gniazda ładowania.
Wszelkie naprawy albo modyfikacje układu
elektrycznego samochodu (akumulatora,
złączy, pomarańczowych przewodów i
elementów widocznych z zewnątrz lub od
wewnątrz) są bezwzględnie zabronione ze
względu na ryzyko poważnych oparzeń albo
porażenia prądem grożącego nawet śmiercią.
W przypadku problemu należy bezwzględnie
skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Ta naklejka jest przeznaczona wyłącznie dla służb ratowniczych i serwisantów na
potrzeby przeprowadzania jakichkolwiek
czynności na pojeździe.
Innym osobom nie wolno dotykać urządzenia
przedstawionego na naklejce.
W razie wypadku lub uderzenia w
podwozie pojazdu
W takich sytuacjach może dojść do
poważnego uszkodzenia obwodu
elektrycznego lub akumulatora trakcyjnego.
Jak najszybciej zatrzymać pojazd,
zachowując wszelkie środki bezpieczeństwa, i
wyłączyć zapłon.
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
W przypadku ryzyka pożaru
Natychmiast opuścić pojazd i
dopilnować, aby to samo zrobili wszyscy
pasażerowie. Pod żadnym pozorem nie
