PEUGEOT 5008 2021 Instrukcja obsługi (in Polish)

209
W razie awarii

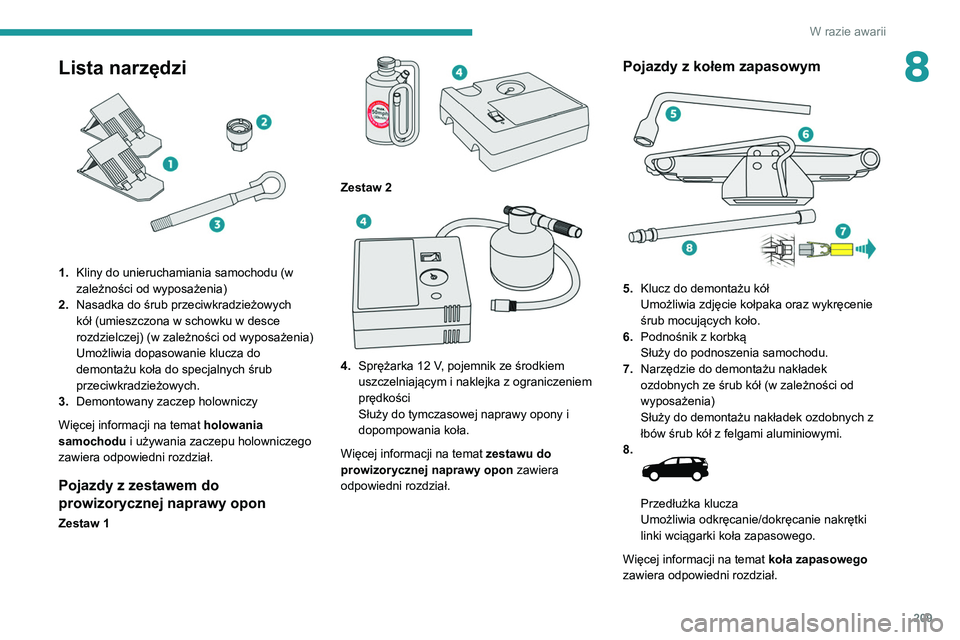

8Lista narzędzi

1.Kliny do unieruchamiania samochodu (w
zależności od wyposażenia)
2. Nasadka do śrub przeciwkradzieżowych
kół (umieszczona w schowku w desce
rozdzielczej) (w zależności od wyposażenia)
Umożliwia dopasowanie klucza do
demontażu koła do specjalnych śrub
przeciwkradzieżowych.
3. Demontowany zaczep holowniczy
Więcej informacji na temat holowania
samochodu i używania zaczepu holowniczego
zawiera odpowiedni rozdział.
Pojazdy z zestawem do
prowizorycznej naprawy opon
Zestaw 1

Zestaw 2

4. Sprężarka 12 V, pojemnik ze środkiem
uszczelniającym i naklejka z ograniczeniem
prędkości
Służy do tymczasowej naprawy opony i
dopompowania koła.
Więcej informacji na temat zestawu do
prowizorycznej naprawy opon zawiera
odpowiedni rozdział.
Pojazdy z kołem zapasowym

5. Klucz do demontażu kół
Umożliwia zdjęcie kołpaka oraz wykręcenie
śrub mocujących koło.
6. Podnośnik z korbką
Służy do podnoszenia samochodu.
7. Narzędzie do demontażu nakładek
ozdobnych ze śrub kół (w zależności od
wyposażenia)
Służy do demontażu nakładek ozdobnych z
łbów śrub kół z felgami aluminiowymi.
8.


Przedłużka klucza
Umożliwia odkręcanie/dokręcanie nakrętki
linki wciągarki koła zapasowego.
Więcej informacji na temat koła zapasowego
zawiera odpowiedni rozdział.

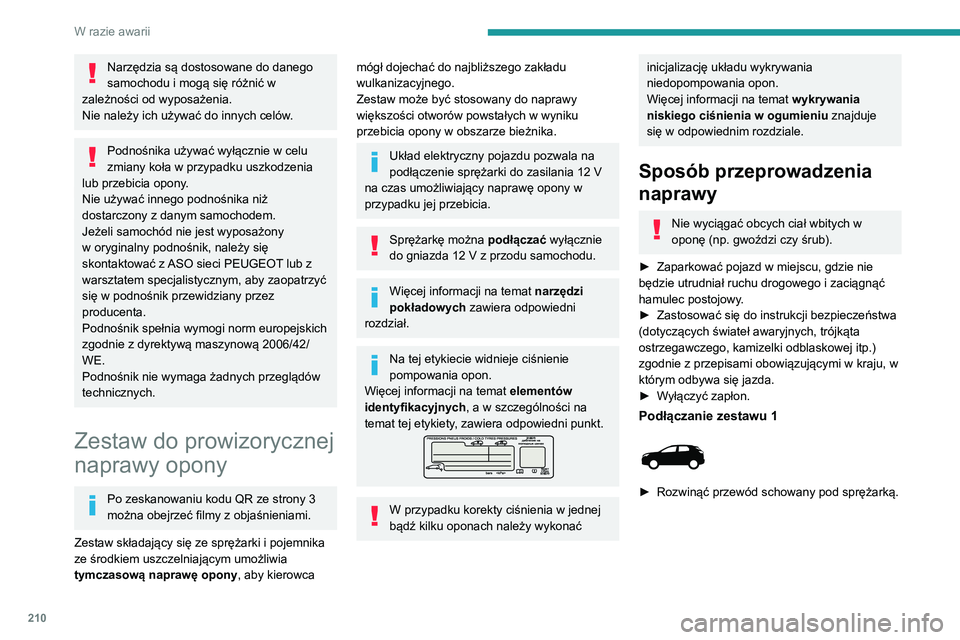

210
W razie awarii
Narzędzia są dostosowane do danego
samochodu i mogą się różnić w
zależności od wyposażenia.
Nie należy ich używać do innych celów.
Podnośnika używać wyłącznie w celu
zmiany koła w przypadku uszkodzenia
lub przebicia opony.
Nie używać innego podnośnika niż
dostarczony z danym samochodem.
Jeżeli samochód nie jest wyposażony
w oryginalny podnośnik, należy się
skontaktować z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym, aby zaopatrzyć
się w podnośnik przewidziany przez
producenta.
Podnośnik spełnia wymogi norm europejskich
zgodnie z dyrektywą maszynową 2006/42/
WE.
Podnośnik nie wymaga żadnych przeglądów
technicznych.
Zestaw do prowizorycznej
naprawy opony
Po zeskanowaniu kodu QR ze strony 3
można obejrzeć filmy z objaśnieniami.
Zestaw składający się ze sprężarki i pojemnika
ze środkiem uszczelniającym umożliwia
tymczasową naprawę opony, aby kierowca
mógł dojechać do najbliższego zakładu
wulkanizacyjnego.
Zestaw może być stosowany do naprawy
większości otworów powstałych w wyniku
przebicia opony w obszarze bieżnika.
Układ elektryczny pojazdu pozwala na
podłączenie sprężarki do zasilania 12 V
na czas umożliwiający naprawę opony w
przypadku jej przebicia.
Sprężarkę można podłączać wyłącznie
do gniazda 12 V z przodu samochodu.
Więcej informacji na temat narzędzi
pokładowych zawiera odpowiedni
rozdział.
Na tej etykiecie widnieje ciśnienie
pompowania opon.
Więcej informacji na temat elementów
identyfikacyjnych, a w szczególności na
temat tej etykiety, zawiera odpowiedni punkt.
W przypadku korekty ciśnienia w jednej
bądź kilku oponach należy wykonać
inicjalizację układu wykrywania
niedopompowania opon.
Więcej informacji na temat wykrywania
niskiego ciśnienia w ogumieniu znajduje
się w odpowiednim rozdziale.
Sposób przeprowadzenia
naprawy
Nie wyciągać obcych ciał wbitych w
oponę (np. gwoździ czy śrub).
►

Zaparkować pojazd w miejscu, gdzie nie
będzie utrudniał ruchu drogowego i zaciągnąć
hamulec postojowy

.
►

Zastosować się do instrukcji bezpieczeństwa
(dotyczących świateł awaryjnych, trójkąta
ostrzegawczego, kamizelki odblaskowej itp.)
zgodnie z przepisami obowiązującymi w kraju, w
którym odbywa się jazda.
►


W

yłączyć zapłon.
Podłączanie zestawu 1

► Rozwinąć przewód schowany pod sprężarką.

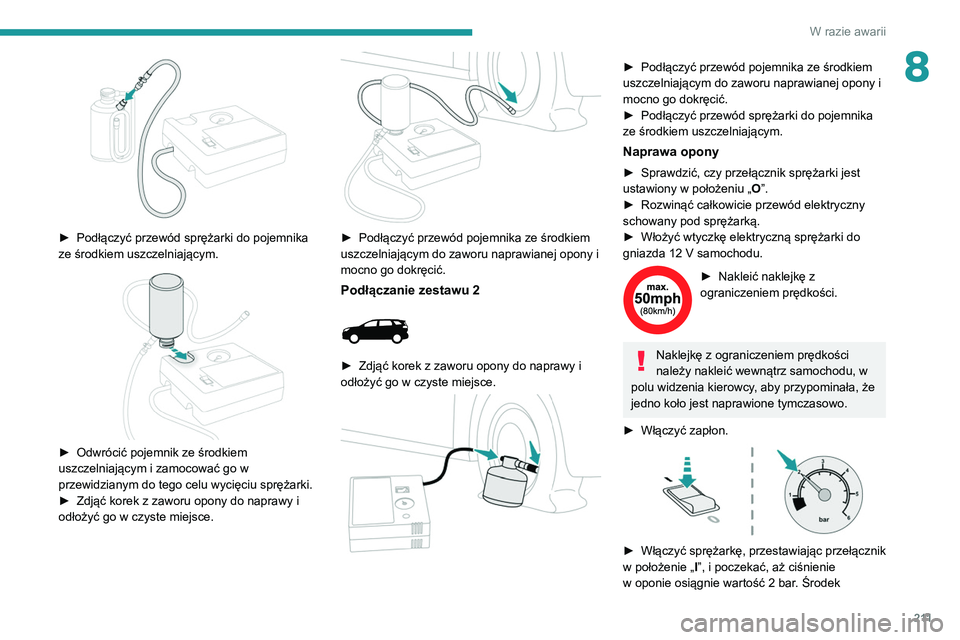

2 11
W razie awarii
8

► Podłączyć przewód sprężarki do pojemnika
ze środkiem uszczelniającym.


► Odwrócić pojemnik ze środkiem
uszczelniającym i zamocować go w
przewidzianym do tego celu wycięciu sprężarki.
►

Zdjąć korek z zaworu opony do naprawy i
odłożyć go w czyste miejsce.


► Podłączyć przewód pojemnika ze środkiem
uszczelniającym do zaworu naprawianej opony i
mocno go dokręcić.
Podłączanie zestawu 2

► Zdjąć korek z zaworu opony do naprawy i
odłożyć go w czyste miejsce.


► Podłączyć przewód pojemnika ze środkiem
uszczelniającym do zaworu naprawianej opony i
mocno go dokręcić.
►

Podłączyć przewód sprężarki do pojemnika
ze środkiem uszczelniającym.
Naprawa opony
► Sprawdzić, czy przełącznik sprężarki jest
ustawiony w położeniu „ O
”.
►

Rozwinąć całkowicie przewód elektryczny
schowany pod sprężarką.
►


Włożyć wtyczkę elektryczną sprężarki do
gniazda 12

V samochodu.
► Nakleić naklejkę z
ograniczeniem prędkości.
Naklejkę z ograniczeniem prędkości
należy nakleić wewnątrz samochodu, w
polu widzenia kierowcy, aby przypominała, że
jedno koło jest naprawione tymczasowo.
►

Włączyć zapłon.

► Włączyć sprężarkę, przestawiając przełącznik
w położenie „ I”, i poczekać, aż ciśnienie
w oponie osiągnie wartość 2
bar. Środek

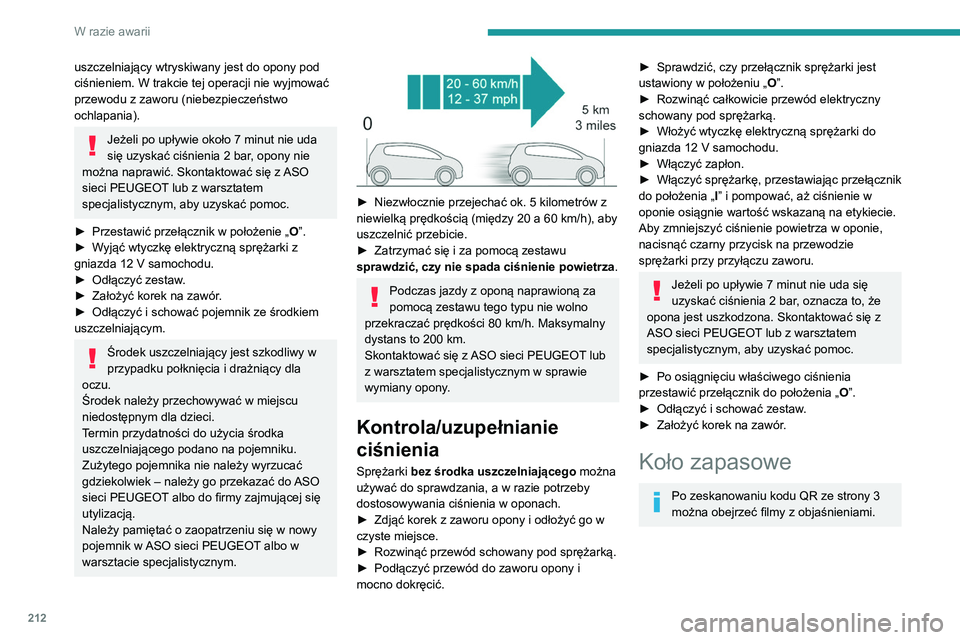

212
W razie awarii
uszczelniający wtryskiwany jest do opony pod
ciśnieniem. W trakcie tej operacji nie wyjmować
przewodu z zaworu (niebezpieczeństwo
ochlapania).
Jeżeli po upływie około 7 minut nie uda
się uzyskać ciśnienia 2 bar, opony nie
można naprawić. Skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym, aby uzyskać pomoc.
►

Przestawić przełącznik w położenie „ O

”.
►

W

yjąć wtyczkę elektryczną sprężarki z
gniazda 12
V samochodu.
►

Odłączyć zestaw
.
►

Założyć korek na zawór
.
►

Odłączyć i schować pojemnik ze środkiem
uszczelniającym.
Środek uszczelniający jest szkodliwy w
przypadku połknięcia i drażniący dla
oczu.
Środek należy przechowywać w miejscu
niedostępnym dla dzieci.
Termin przydatności do użycia środka
uszczelniającego podano na pojemniku.
Zużytego pojemnika nie należy wyrzucać
gdziekolwiek – należy go przekazać do ASO
sieci PEUGEOT albo do firmy zajmującej się
utylizacją.
Należy pamiętać o zaopatrzeniu się w nowy
pojemnik w ASO sieci PEUGEOT albo w
warsztacie specjalistycznym.


► Niezwłocznie przejechać ok. 5 kilometrów z
niewielką prędkością (między 20 a 60 km/h), aby
uszczelnić przebicie.
►

Zatrzymać się i za pomocą zestawu
sprawdzić, czy nie spada ciśnienie powietrza .
Podczas jazdy z oponą naprawioną za
pomocą zestawu tego typu nie wolno
przekraczać prędkości 80
km/h. Maksymalny
dystans to 200
km.
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym w sprawie
wymiany opony.
Kontrola/uzupełnianie
ciśnienia
Sprężarki bez środka uszczelniającego można
używać do sprawdzania, a w razie potrzeby
dostosowywania ciśnienia w oponach.
►

Zdjąć korek z zaworu opony i odłożyć go w
czyste miejsce.
►


Rozwinąć przewód schowany pod sprężarką.
►


Podłączyć przewód do zaworu opony i
mocno dokręcić.
► Sprawdzić, czy przełącznik sprężarki jest
ustawiony w położeniu „ O
”.
►

Rozwinąć całkowicie przewód elektryczny
schowany pod sprężarką.
►


Włożyć wtyczkę elektryczną sprężarki do
gniazda 12

V samochodu.
►

Włączyć zapłon.
►


Włączyć
sprężarkę, przestawiając przełącznik
do położenia „ I” i pompować, aż ciśnienie w
oponie osiągnie wartość wskazaną na etykiecie.
Aby zmniejszyć ciśnienie powietrza w oponie,
nacisnąć czarny przycisk na przewodzie
sprężarki przy przyłączu zaworu.
Jeżeli po upływie 7 minut nie uda się
uzyskać ciśnienia 2 bar, oznacza to, że
opona jest uszkodzona. Skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym, aby uzyskać pomoc.
►

Po osiągnięciu właściwego ciśnienia
przestawić przełącznik do położenia „ O

”.
►

Odłączyć i schować zestaw
.
►

Założyć korek na zawór
.
Koło zapasowe
Po zeskanowaniu kodu QR ze strony 3
można obejrzeć filmy z objaśnieniami.
Wyciąganie koła
zapasowego




Koło zapasowe znajduje się w bagażniku, pod
podłogą.
Aby dowiedzieć się, jak uzyskać dostęp do koła
zapasowego, należy zapoznać się z rozdziałem
Zestaw narzędzi.
Zależnie od wersji koło zapasowe ma
pełnowymiarową felgę stalową albo
aluminiową.
W niektórych krajach jest to koło typu
dojazdowego.
Demontaż koła zapasowego
► Odkręcić środkową nakrętkę.

213
W razie awarii
8Wyciąganie koła
zapasowego




Koło zapasowe znajduje się w bagażniku, pod
podłogą.
Aby dowiedzieć się, jak uzyskać dostęp do koła
zapasowego, należy zapoznać się z rozdziałem
Zestaw narzędzi.
Zależnie od wersji koło zapasowe ma
pełnowymiarową felgę stalową albo
aluminiową.
W niektórych krajach jest to koło typu
dojazdowego.
Demontaż koła zapasowego
► Odkręcić środkową nakrętkę. ►
W
ymontować element mocujący (nakrętkę i
śrubę).
►
Podnieść koło zapasowe do siebie, chwytając
za tył.
►

W
yjąć koło z bagażnika.
Chowanie koła zapasowego
► Umieścić koło zapasowe w jego wnęce.
► Odkręcić o kilka obrotów nakrętkę na śrubie.
►

Umieścić mocowanie (nakrętkę i śrubę)
pośrodku koła.
►


Dokręcić odpowiednio środkową nakrętkę,
aby przymocować koło.
►


Włożyć z powrotem skrzynkę z narzędziami
w środek koła i ją przypiąć.
Wyciąganie koła
zapasowego




Koło zapasowe jest przymocowane za pomocą
systemu wciągarki pod tylną częścią pojazdu.
Pod pojazdem można zamocować
jedynie koło zapasowe typu
dojazdowego.
Demontaż koła zapasowego

► Złożyć płytę podłogi i zamontować trzeci
rząd siedzeń po lewej stronie (jeśli pojazd jest w
niego wyposażony).
►

Podnieść wyciętą część wykładziny
, aby
wykręcić nakrętkę mocującą wciągarkę koła
zapasowego.
►

Za pomocą przedłużki 8

umieszczonej na
końcówce klucza do demontażu kół 5 „dokręcić”
nakrętkę, aby rozwinąć linkę wciągarki aż koło
zapasowe znajdzie się na podłożu. Należy
rozwinąć linkę na tyle, aby uzyskać łatwy dostęp
do koła.

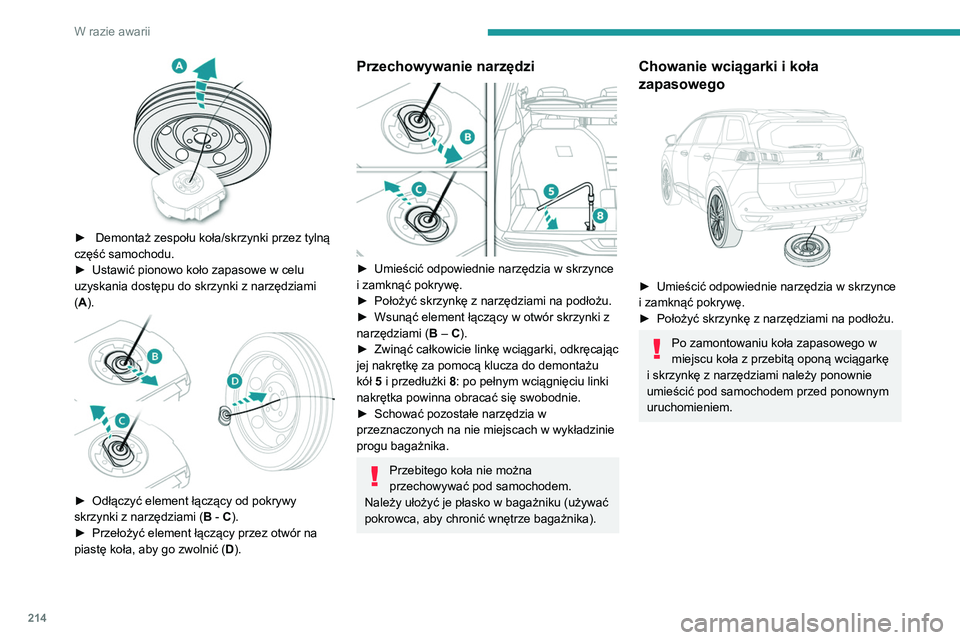

214
W razie awarii

► Demontaż zespołu koła/skrzynki przez tylną
część samochodu.
►

Ustawić pionowo koło zapasowe w celu
uzyskania dostępu do skrzynki z narzędziami
(

A).


► Odłączyć element łączący od pokrywy
skrzynki z narzędziami ( B
- C).
►

Przełożyć element łączący przez otwór na
piastę koła, aby go zwolnić ( D

).
Przechowywanie narzędzi

► Umieścić odpowiednie narzędzia w skrzynce
i zamknąć pokrywę.
►

Położyć skrzynkę z narzędziami na podłożu.
►


Wsunąć element łączący w otwór skrzynki z
narzędziami ( B

– C).
►

Zwinąć całkowicie linkę wciągarki, odkręcając
jej nakrętkę za pomocą klucza do demontażu
kół

5 i przedłużki 8: po pełnym wciągnięciu linki
nakrętka powinna obracać się swobodnie.
►

Schować pozostałe narzędzia w
przeznaczonych na nie miejscach w wykładzinie
progu bagażnika.
Przebitego koła nie można
przechowywać pod samochodem.
Należy ułożyć je płasko w bagażniku (używać
pokrowca, aby chronić wnętrze bagażnika).
Chowanie wciągarki i koła
zapasowego


► Umieścić odpowiednie narzędzia w skrzynce
i zamknąć pokrywę.
►

Położyć skrzynkę z narzędziami na podłożu.
Po zamontowaniu koła zapasowego w
miejscu koła z przebitą oponą wciągarkę
i skrzynkę z narzędziami należy ponownie
umieścić pod samochodem przed ponownym
uruchomieniem.

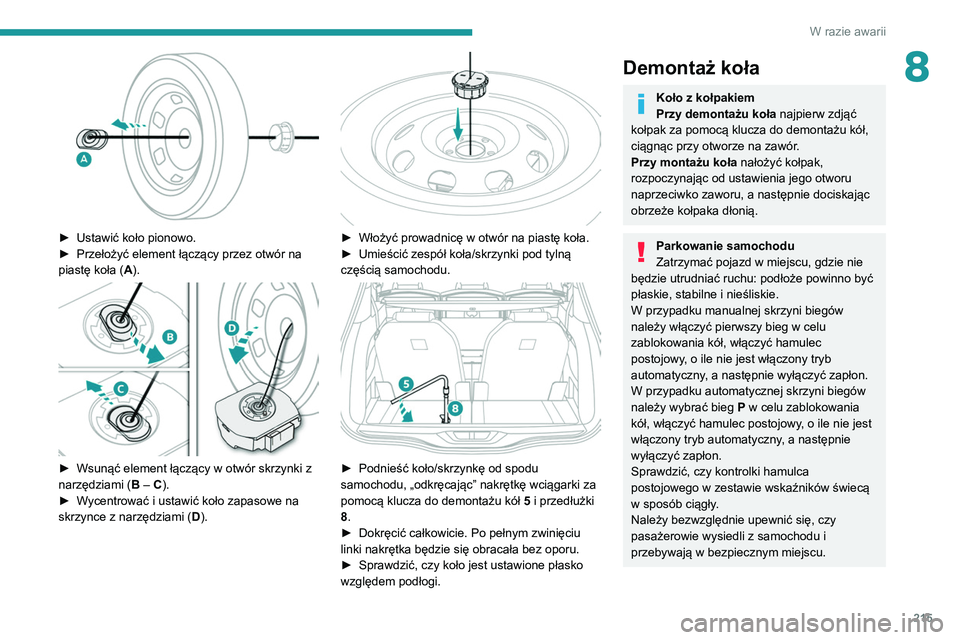

215
W razie awarii
8

► Ustawić koło pionowo.
► Przełożyć element łączący przez otwór na
piastę koła ( A
).


► Wsunąć element łączący w otwór skrzynki z
narzędziami ( B
– C).
►

W
ycentrować i ustawić koło zapasowe na
skrzynce z narzędziami ( D).


► Włożyć prowadnicę w otwór na piastę koła.
► Umieścić zespół koła/skrzynki pod tylną
częścią samochodu.


► Podnieść koło/skrzynkę od spodu
samochodu, „odkręcając” nakrętkę wciągarki za
pomocą klucza do demontażu kół 5
i przedłużki
8.
►

Dokręcić całkowicie. Po pełnym zwinięciu
linki nakrętka będzie się obracała bez oporu.
►


Sprawdzić, czy koło jest ustawione płasko
względem podłogi.
Demontaż koła
Koło z kołpakiem
Przy demontażu koła najpierw zdjąć
kołpak za pomocą klucza do demontażu kół,
ciągnąc przy otworze na zawór.
Przy montażu koła nałożyć kołpak,
rozpoczynając od ustawienia jego otworu
naprzeciwko zaworu, a następnie dociskając
obrzeże kołpaka dłonią.
Parkowanie samochodu
Zatrzymać pojazd w miejscu, gdzie nie
będzie utrudniać ruchu: podłoże powinno być
płaskie, stabilne i nieśliskie.
W przypadku manualnej skrzyni biegów
należy włączyć pierwszy bieg w celu
zablokowania kół, włączyć hamulec
postojowy, o ile nie jest włączony tryb
automatyczny, a następnie wyłączyć zapłon.
W przypadku automatycznej skrzyni biegów
należy wybrać bieg

P
w celu zablokowania
kół, włączyć hamulec postojowy, o ile nie jest
włączony tryb automatyczny, a następnie
wyłączyć zapłon.
Sprawdzić, czy kontrolki hamulca
postojowego w zestawie wskaźników świecą
w sposób ciągły.
Należy bezwzględnie upewnić się, czy
pasażerowie wysiedli z samochodu i
przebywają w bezpiecznym miejscu.

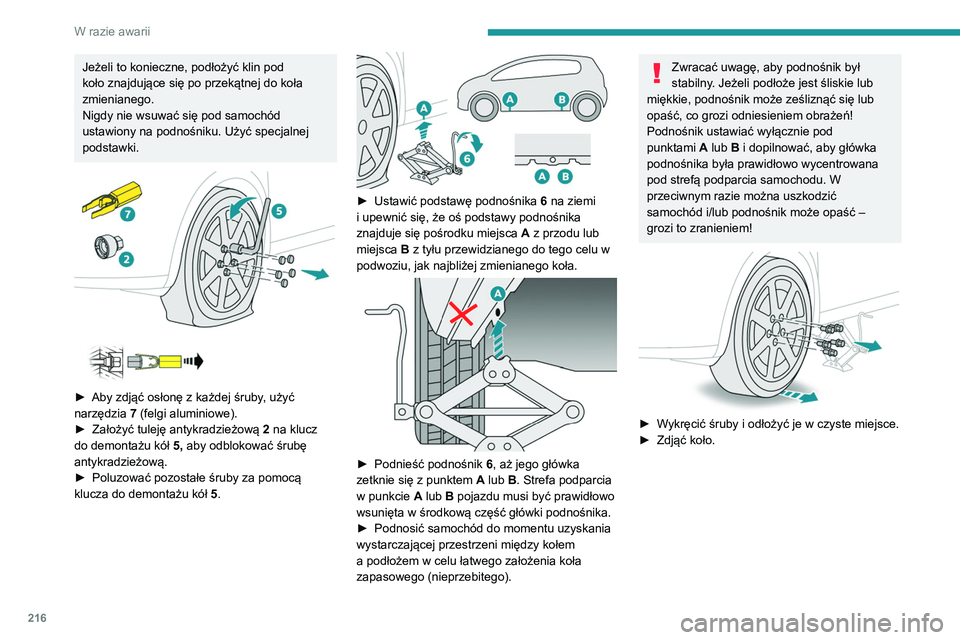

216
W razie awarii
Jeżeli to konieczne, podłożyć klin pod
koło znajdujące się po przekątnej do koła
zmienianego.
Nigdy nie wsuwać się pod samochód
ustawiony na podnośniku. Użyć specjalnej
podstawki.




► Aby zdjąć osłonę z każdej śruby , użyć
narzędzia 7 (felgi aluminiowe).
►

Założyć tuleję antykradzieżową

2
na klucz
do demontażu kół

5,
aby odblokować śrubę
antykradzieżową.
►

Poluzować pozostałe śruby za pomocą
klucza do demontażu kół


5
.


► Ustawić podstawę podnośnika 6 na ziemi
i upewnić się, że oś podstawy podnośnika
znajduje się pośrodku miejsca

A
z przodu lub
miejsca
B z tyłu przewidzianego do tego celu w
podwoziu, jak najbliżej zmienianego koła.


► Podnieść podnośnik 6 , aż jego główka
zetknie się z punktem A lub B. Strefa podparcia
w punkcie

A
lub B pojazdu musi być prawidłowo
wsunięta w środkową część główki podnośnika.
►

Podnosić samochód do momentu uzyskania
wystarczającej przestrzeni między kołem
a podłożem w celu łatwego założenia koła
zapasowego (nieprzebitego).
Zwracać uwagę, aby podnośnik był
stabilny. Jeżeli podłoże jest śliskie lub
miękkie, podnośnik może ześliznąć się lub
opaść, co grozi odniesieniem obrażeń!
Podnośnik ustawiać wyłącznie pod
punktami
A lub B i dopilnować, aby główka
podnośnika była prawidłowo wycentrowana
pod strefą podparcia samochodu. W
przeciwnym razie można uszkodzić
samochód i/lub podnośnik może opaść –
grozi to zranieniem!


► Wykręcić śruby i odłożyć je w czyste miejsce.
► Zdjąć koło.
Montaż koła
Montaż koła zapasowego z felgą
stalową albo koła zapasowego typu
dojazdowego
W samochodzie wyposażonym w koła
z felgami aluminiowymi podkładki nie
dotykają felgi stalowej ani felgi koła
zapasowego typu dojazdowego. Koło jest
utrzymywane na miejscu przez stożkową
powierzchnię B każdej śruby.


► Założyć koło na piastę.
► Wkręcić śruby ręką do oporu.

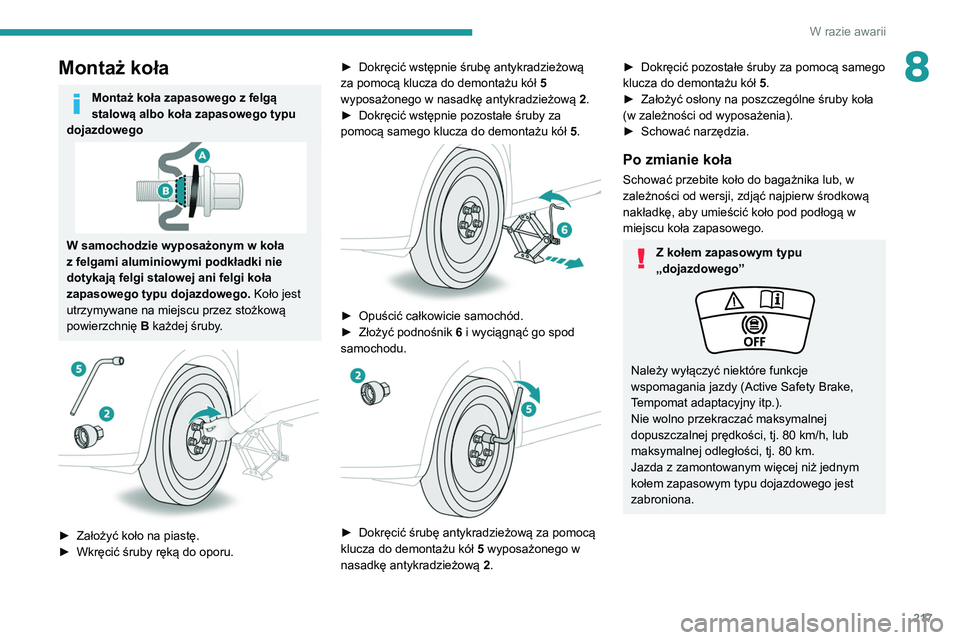

217
W razie awarii
8Montaż koła
Montaż koła zapasowego z felgą
stalową albo koła zapasowego typu
dojazdowego
W samochodzie wyposażonym w koła
z felgami aluminiowymi podkładki nie
dotykają felgi stalowej ani felgi koła
zapasowego typu dojazdowego. Koło jest
utrzymywane na miejscu przez stożkową
powierzchnię B każdej śruby.


► Założyć koło na piastę.
► Wkręcić śruby ręką do oporu. ►

Dokręcić wstępnie śrubę antykradzieżową
za pomocą klucza do demontażu kół 5

wyposażonego w nasadkę antykradzieżową 2.
►
Dokręcić wstępnie pozostałe śruby za
pomocą samego klucza do demontażu kół 5
.


► Opuścić całkowicie samochód.
► Złożyć podnośnik 6
i wyciągnąć go spod
samochodu.


► Dokręcić śrubę antykradzieżową za pomocą
klucza do demontażu kół 5
wyposażonego w
nasadkę antykradzieżową 2.
► Dokręcić pozostałe śruby za pomocą samego
klucza do demontażu kół 5
.
►

Założyć osłony na poszczególne śruby koła
(w zależności od wyposażenia).
►


Schować narzędzia.
Po zmianie koła
Schować przebite koło do bagażnika lub, w
zależności od wersji, zdjąć najpierw środkową
nakładkę, aby umieścić koło pod podłogą w
miejscu koła zapasowego.
Z kołem zapasowym typu
„dojazdowego”
Należy wyłączyć niektóre funkcje
wspomagania jazdy (Active Safety Brake,
Tempomat adaptacyjny itp.).
Nie wolno przekraczać maksymalnej
dopuszczalnej prędkości, tj. 80 km/h, lub
maksymalnej odległości, tj. 80
km.
Jazda z zamontowanym więcej niż jednym
kołem zapasowym typu dojazdowego jest
zabroniona.

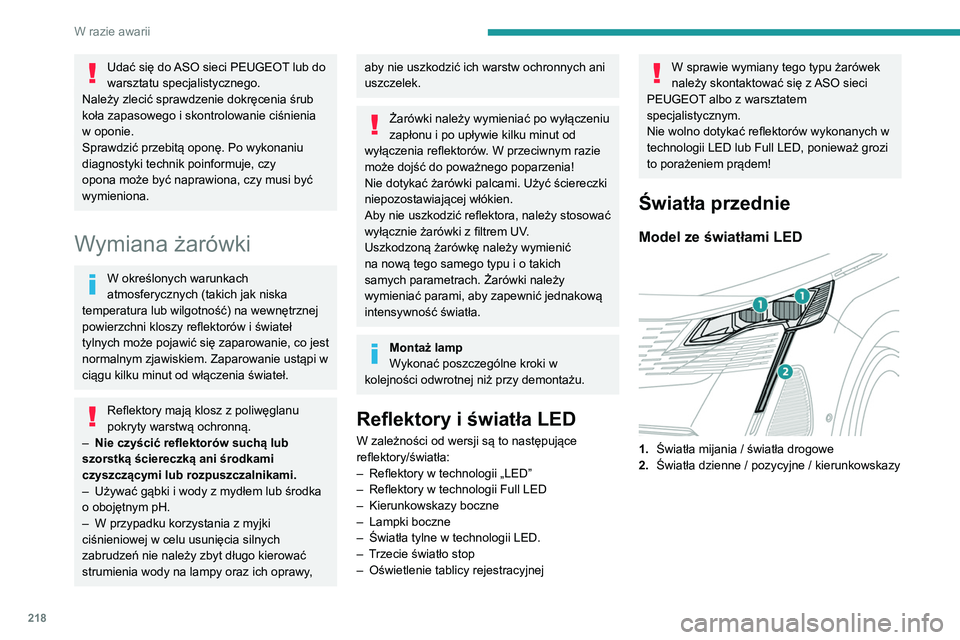

218
W razie awarii
Udać się do ASO sieci PEUGEOT lub do
warsztatu specjalistycznego.
Należy zlecić sprawdzenie dokręcenia śrub
koła zapasowego i skontrolowanie ciśnienia
w oponie.
Sprawdzić przebitą oponę. Po wykonaniu
diagnostyki technik poinformuje, czy
opona może być naprawiona, czy musi być
wymieniona.
Wymiana żarówki
W określonych warunkach
atmosferycznych (takich jak niska
temperatura lub wilgotność) na wewnętrznej
powierzchni kloszy reflektorów i świateł
tylnych może pojawić się zaparowanie, co jest
normalnym zjawiskiem. Zaparowanie ustąpi w
ciągu kilku minut od włączenia świateł.
Reflektory mają klosz z poliwęglanu
pokryty warstwą ochronną.
–

Nie czyścić reflektorów suchą lub
szorstką ściereczką ani środkami
czyszczącymi lub rozpuszczalnikami.
–


Używać gąbki i wody z mydłem lub środka
o obojętnym pH.
–


W przypadku korzystania z myjki
ciśnieniowej w celu usunięcia silnych
zabrudzeń nie należy zbyt długo kierować
strumienia wody na lampy oraz ich oprawy

,
aby nie uszkodzić ich warstw ochronnych ani
uszczelek.
Żarówki należy wymieniać po wyłączeniu
zapłonu i po upływie kilku minut od
wyłączenia reflektorów. W przeciwnym razie
może dojść do poważnego poparzenia!
Nie dotykać żarówki palcami. Użyć ściereczki
niepozostawiającej włókien.
Aby nie uszkodzić reflektora, należy stosować
wyłącznie żarówki z filtrem UV.
Uszkodzoną żarówkę należy wymienić
na nową tego samego typu i o takich
samych parametrach. Żarówki należy
wymieniać parami, aby zapewnić jednakową
intensywność światła.
Montaż lamp
Wykonać poszczególne kroki w
kolejności odwrotnej niż przy demontażu.
Reflektory i światła LED
W zależności od wersji są to następujące
reflektory/światła:
–

Reflektory w technologii „LED”
–


Reflektory w technologii Full LED
–


Kierunkowskazy boczne
–


Lampki boczne
–


Światła tylne w technologii LED.
–


T
rzecie światło stop
–

Oświetlenie tablicy rejestracyjnej
W sprawie wymiany tego typu żarówek
należy skontaktować się z ASO sieci
PEUGEOT albo z
warsztatem
specjalistycznym.
Nie wolno dotykać reflektorów wykonanych w
technologii LED lub Full LED, ponieważ grozi
to porażeniem prądem!
Światła przednie
Model ze światłami LED

1. Światła mijania / światła drogowe
2. Światła dzienne / pozycyjne / kierunkowskazy
Model z reflektorami w technologii
Full LED


1.Światła mijania / światła drogowe
2. Statyczne doświetlanie zakrętów
3. Światła dzienne / pozycyjne / kierunkowskazy
Światła tylne
