189
Información práctica

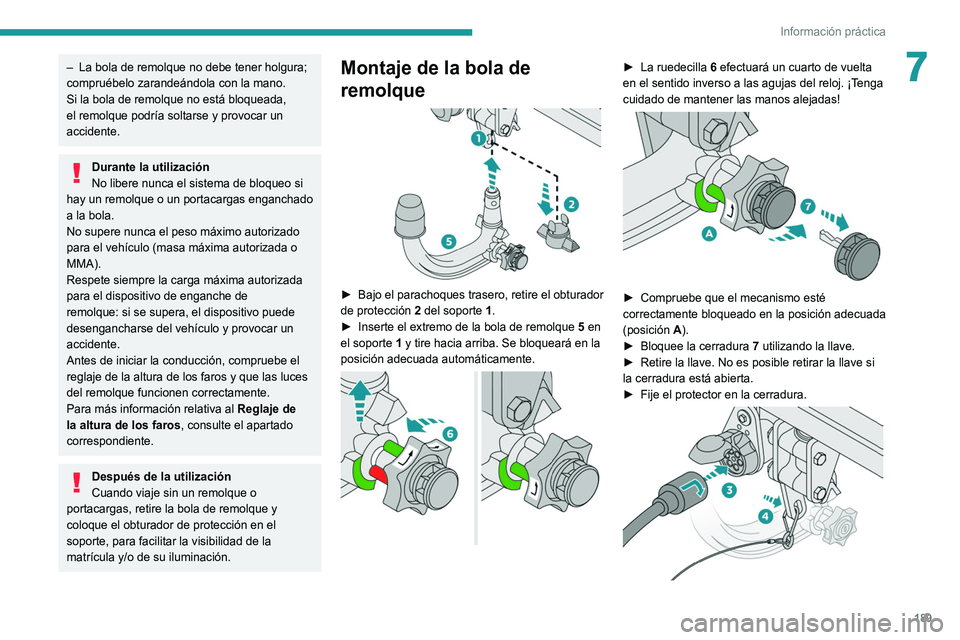

7– La bola de remolque no debe tener holgura;
compruébelo zarandeándola con la mano.
Si la bola de remolque no está bloqueada,
el remolque podría soltarse y provocar un
accidente.
Durante la utilización
No libere nunca el sistema de bloqueo si
hay un remolque o un portacargas enganchado
a la bola.
No supere nunca el peso máximo autorizado
para el vehículo (masa máxima autorizada o
MMA).
Respete siempre la carga máxima autorizada
para el dispositivo de enganche de
remolque: si se supera, el dispositivo puede
desengancharse del vehículo y provocar un
accidente.
Antes de iniciar la conducción, compruebe el
reglaje de la altura de los faros y que las luces
del remolque funcionen correctamente.
Para más información relativa al Reglaje de
la altura de los faros, consulte el apartado
correspondiente.
Después de la utilización
Cuando viaje sin un remolque o
portacargas, retire la bola de remolque y
coloque el obturador de protección en el
soporte, para facilitar la visibilidad de la
matrícula y/o de su iluminación.
Montaje de la bola de
remolque


► Bajo el parachoques trasero, retire el obturador
de protección 2 del soporte 1.
►

Inserte el extremo de la bola de remolque
5 en
el soporte 1 y tire hacia arriba. Se bloqueará en la
posición adecuada automáticamente.


► La ruedecilla 6 efectuará un cuarto de vuelta
en el sentido inverso a las agujas del reloj. ¡Tenga
cuidado de mantener las manos alejadas!


► Compruebe que el mecanismo esté
correctamente bloqueado en la posición adecuada
(posición
A).
►

Bloquee la cerradura
7 utilizando la llave.
►

Retire la llave. No es posible retirar la llave si
la cerradura está abierta.
►


Fije el protector en la cerradura.

190
Información práctica
Barras de techo
Por motivos de seguridad y para evitar
que se dañe el techo, se deben utilizar
barras de techo transversales homologadas
para su vehículo.
Respete las instrucciones de montaje y uso
indicadas en la guía que se incluye con las
barras de techo.
Montaje en barras
longitudinales


Las barras transversales deben montarse a
la altura de las marcas situadas en las barras
longitudinales.

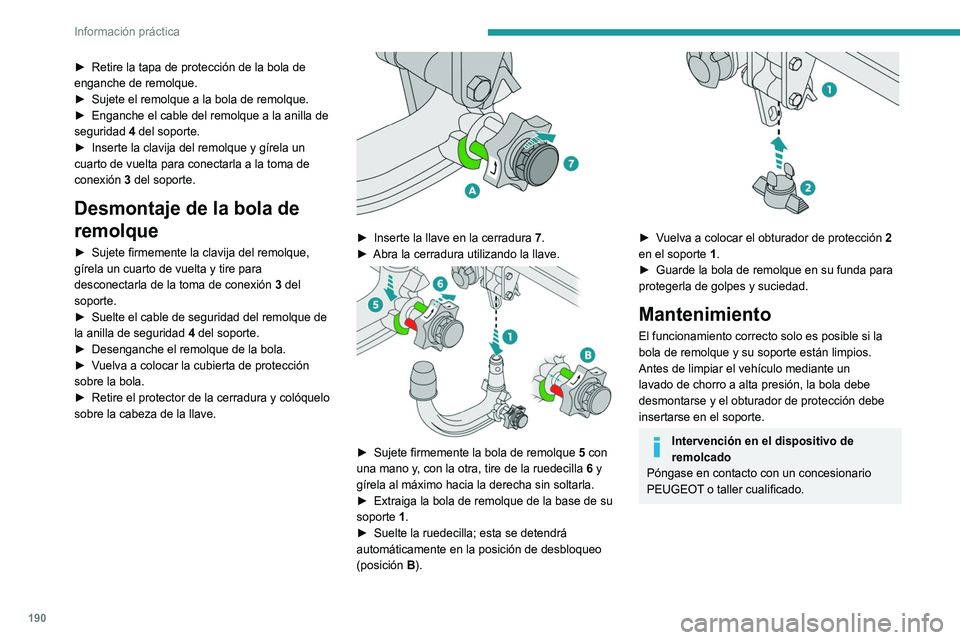

► Retire la tapa de protección de la bola de
enganche de remolque.
►

Sujete el remolque a la bola de remolque.
►


Enganche el cable del remolque a la anilla de
seguridad

4 del soporte.
►

Inserte la clavija del remolque y gírela un
cuarto de vuelta para conectarla a la toma de
conexión

3 del soporte.
Desmontaje de la bola de
remolque
► Sujete firmemente la clavija del remolque,
gírela un cuarto de vuelta y tire para
desconectarla de la toma de conexión
3 del
soporte.
►

Suelte el cable de seguridad del remolque de
la anilla de seguridad

4 del soporte.
►

Desenganche el remolque de la bola.
►


V
uelva a colocar la cubierta de protección
sobre la bola.
►

Retire el protector de la cerradura y colóquelo
sobre la cabeza de la llave.


► Inserte la llave en la cerradura 7.
► Abra la cerradura utilizando la llave.

► Sujete firmemente la bola de remolque 5 con
una mano y, con la otra, tire de la ruedecilla 6 y
gírela al máximo hacia la derecha sin soltarla.
►

Extraiga la bola de remolque de la base de su
soporte

1.
►

Suelte la ruedecilla; esta se detendrá
automáticamente en la posición de desbloqueo
(posición

B).


► Vuelva a colocar el obturador de protección 2
en el soporte 1.
►

Guarde la bola de remolque en su funda para
protegerla de golpes y suciedad.
Mantenimiento
El funcionamiento correcto solo es posible si la
bola de remolque y su soporte están limpios.
Antes de limpiar el vehículo mediante un
lavado de chorro a alta presión, la bola debe
desmontarse y el obturador de protección debe
insertarse en el soporte.
Intervención en el dispositivo de
remolcado
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.

191
Información práctica

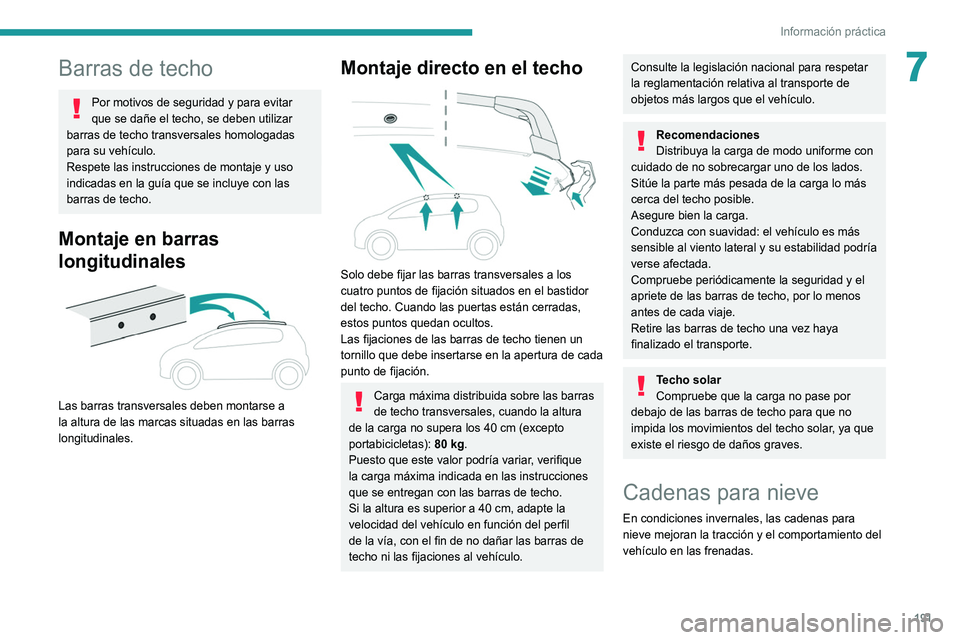

7Barras de techo
Por motivos de seguridad y para evitar
que se dañe el techo, se deben utilizar
barras de techo transversales homologadas
para su vehículo.
Respete las instrucciones de montaje y uso
indicadas en la guía que se incluye con las
barras de techo.
Montaje en barras
longitudinales


Las barras transversales deben montarse a
la altura de las marcas situadas en las barras
longitudinales.
Montaje directo en el techo

Solo debe fijar las barras transversales a los
cuatro puntos de fijación situados en el bastidor
del techo. Cuando las puertas están cerradas,
estos puntos quedan ocultos.
Las fijaciones de las barras de techo tienen un
tornillo que debe insertarse en la apertura de cada
punto de fijación.
Carga máxima distribuida sobre las barras
de techo transversales, cuando la altura
de la carga no supera los 40
cm (excepto
portabicicletas): 80
kg.
Puesto que este valor podría variar, verifique
la carga máxima indicada en las instrucciones
que se entregan con las barras de techo.
Si la altura es superior a 40 cm, adapte la
velocidad del vehículo en función del perfil
de la vía, con el fin de no dañar las barras de
techo ni las fijaciones al vehículo.
Consulte la legislación nacional para respetar
la reglamentación relativa al transporte de
objetos más largos que el vehículo.
Recomendaciones
Distribuya la carga de modo uniforme con
cuidado de no sobrecargar uno de los lados.
Sitúe la parte más pesada de la carga lo más
cerca del techo posible.
Asegure bien la carga.
Conduzca con suavidad: el vehículo es más
sensible al viento lateral y su estabilidad podría
verse afectada.
Compruebe periódicamente la seguridad y el
apriete de las barras de techo, por lo menos
antes de cada viaje.
Retire las barras de techo una vez haya
finalizado el transporte.
Techo solar
Compruebe que la carga no pase por
debajo de las barras de techo para que no
impida los movimientos del techo solar, ya que
existe el riesgo de daños graves.
Cadenas para nieve
En condiciones invernales, las cadenas para
nieve mejoran la tracción y el comportamiento del
vehículo en las frenadas.

192
Información práctica
Montaje

► Sujete la pantalla correspondiente delante de
la rejilla inferior del parachoques.
► Introduzca en primer lugar los soportes de
fijación superior y lateral en el parachoques.
► Incline la pantalla hacia abajo para enganchar
la parte inferior en el parachoques.
► Ejerza presión por los bordes para asegurarse
de que la unidad está bien sujeta.
Repita las mismas operaciones con la otra
pantalla.
Las cadenas para nieve se deben montar
solo en las ruedas delanteras. Nunca
deben montarse en ruedas de repuesto de tipo
'temporal'.
Respete la legislación vigente en el país
relativa al empleo de cadenas para nieve
y velocidades máximas autorizadas.
Utilice sólo cadenas diseñadas para el tipo de
ruedas con las cuales esté equipado el vehículo:
Dimensiones de
los neumáticos de origen Tamaño máximo de
eslabón
215/65R17 9 mm
225/55 R18 9 mm
205/55 R19 9 mm
235/50 R19 No adecuado para el uso de cadenas
Para más información relativa a las cadenas para
nieve, póngase en contacto con un concesionario
autorizado PEUGEOT o un taller cualificado.
Consejos de instalación
► Para colocar las cadenas para nieve durante
el trayecto, detenga el vehículo en una superficie
plana, a un lado de la vía.
►

Aplique el freno de estacionamiento y
, si es
necesario, coloque calzos bajo las ruedas para
evitar que el vehículo se desplace.
► Coloque las cadenas para nieve siguiendo las
instrucciones del fabricante.
►

Inicie la marcha con suavidad y circule durante
unos momentos sin superar los 50

km/h.
►

Detenga el vehículo y compruebe que las
cadenas están correctamente tensadas.
Se recomienda encarecidamente que
practique la colocación de cadenas para
la nieve en una superficie horizontal y seca
antes de iniciar el trayecto.
Evite circular con cadenas sobre
carreteras sin nieve para no dañar los
neumáticos del vehículo ni la superficie de a
carretera. Si el vehículo cuenta con llantas de
aleación, compruebe que ninguna parte de la
cadena o sus fijaciones están en contacto con
la llanta.
Vehículos híbridos recargables
El uso de cadenas para la nieve sólo está
autorizado para las ruedas delanteras.
El selector del modo de conducción debe estar
en la posición 4WD (según versión).
Pantalla para frío intenso
(Según país de comercialización)
Este dispositivo desmontable evita la acumulación
de nieve alrededor del ventilador de refrigeración
del radiador.
Consta de dos elementos que se fijan al
parachoques delantero.


En caso de dificultades con la
instalación o desinstalación
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.
Antes de cualquier intervención, asegúrese de que el motor está apagado
y el ventilador de refrigeración está detenido.
Es esencial retirarlos cuando:
– La temperatura exterior es superior a
10°C.
–

Se está siendo remolcado.
–


La velocidad es superior a 120
km/h.

193
Información práctica

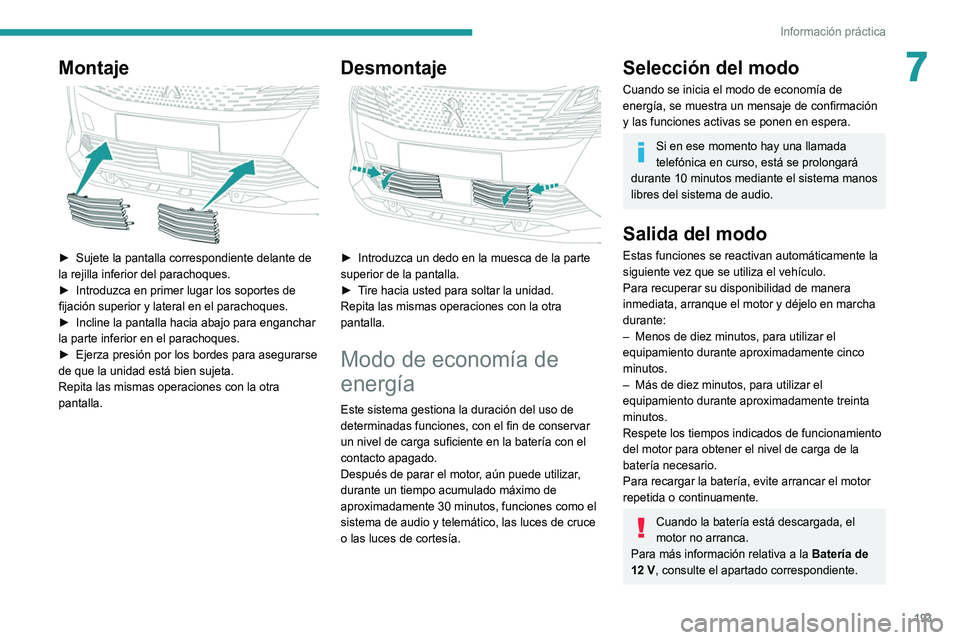

7Montaje

► Sujete la pantalla correspondiente delante de
la rejilla inferior del parachoques.
►

Introduzca en primer lugar los soportes de
fijación superior y lateral en el parachoques.
►


Incline la pantalla hacia abajo para enganchar
la parte inferior en el parachoques.
►


Ejerza presión por los bordes para asegurarse
de que la unidad está bien sujeta.
Repita las mismas operaciones con la otra
pantalla.
Desmontaje

► Introduzca un dedo en la muesca de la parte
superior de la pantalla.
►

T
ire hacia usted para soltar la unidad.
Repita las mismas operaciones con la otra
pantalla.
Modo de economía de
energía
Este sistema gestiona la duración del uso de
determinadas funciones, con el fin de conservar
un nivel de carga suficiente en la batería con el
contacto apagado.
Después de parar el motor, aún puede utilizar,
durante un tiempo acumulado máximo de
aproximadamente 30 minutos, funciones como el
sistema de audio y telemático, las luces de cruce
o las luces de cortesía.
Selección del modo
Cuando se inicia el modo de economía de
energía, se muestra un mensaje de confirmación
y las funciones activas se ponen en espera.
Si en ese momento hay una llamada
telefónica en curso, está se prolongará
durante 10 minutos mediante el sistema manos
libres del sistema de audio.
Salida del modo
Estas funciones se reactivan automáticamente la
siguiente vez que se utiliza el vehículo.
Para recuperar su disponibilidad de manera
inmediata, arranque el motor y déjelo en marcha
durante:
–

Menos de diez minutos, para utilizar el
equipamiento durante aproximadamente cinco
minutos.
–


Más de diez minutos, para utilizar el
equipamiento durante aproximadamente treinta
minutos.
Respete los tiempos indicados de funcionamiento
del motor para obtener el nivel de carga de la
batería necesario.
Para recargar la batería, evite arrancar el motor
repetida o continuamente.
Cuando la batería está descargada, el
motor no arranca.
Para más información relativa a la Batería de
12

V, consulte el apartado correspondiente.

194
Información práctica

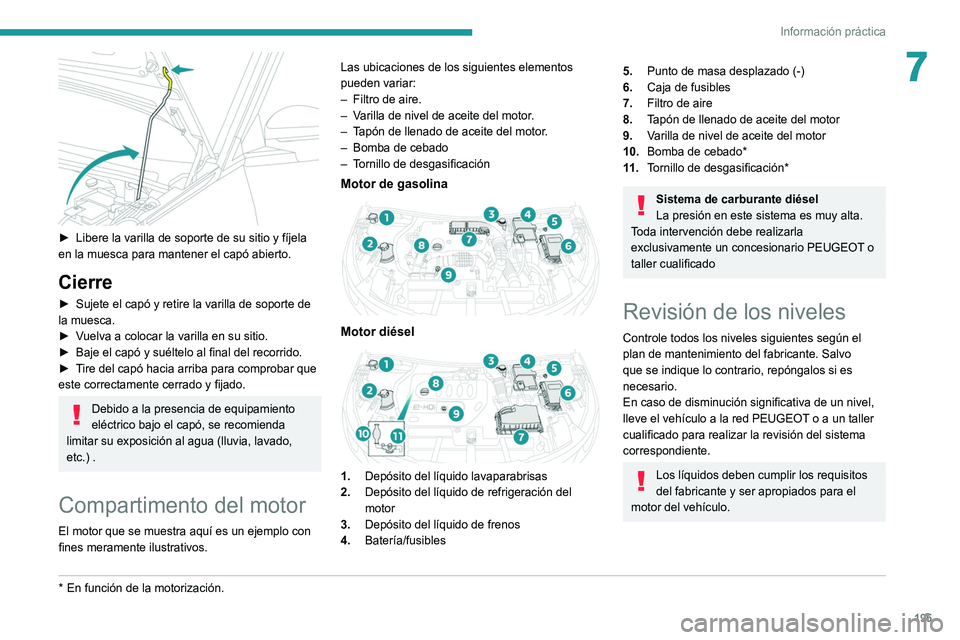

► Libere la varilla de soporte de su sitio y fíjela
en la muesca para mantener el capó abierto.
Cierre
► Sujete el capó y retire la varilla de soporte de
la muesca.
► Vuelva a colocar la varilla en su sitio.
► Baje el capó y suéltelo al final del recorrido.
► Tire del capó hacia arriba para comprobar que
este correctamente cerrado y fijado.
Debido a la presencia de equipamiento
eléctrico bajo el capó, se recomienda
limitar su exposición al agua (lluvia, lavado,
etc.) .
Compartimento del motor
El motor que se muestra aquí es un ejemplo con
fines meramente ilustrativos.
* En función de la motorización.

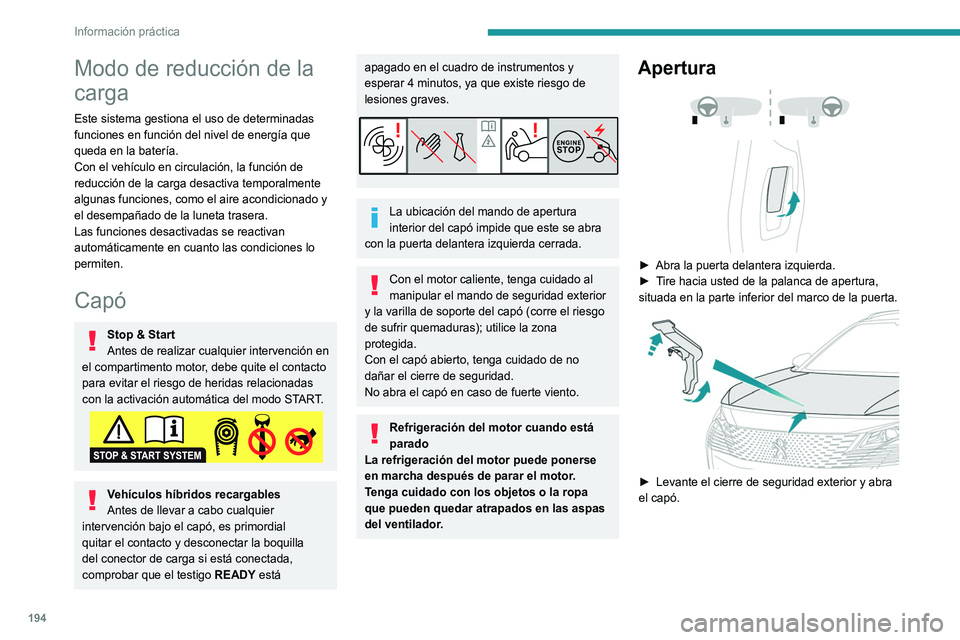

Modo de reducción de la
carga
Este sistema gestiona el uso de determinadas
funciones en función del nivel de energía que
queda en la batería.
Con el vehículo en circulación, la función de
reducción de la carga desactiva temporalmente
algunas funciones, como el aire acondicionado y
el desempañado de la luneta trasera.
Las funciones desactivadas se reactivan
automáticamente en cuanto las condiciones lo
permiten.
Capó
Stop & Start
Antes de realizar cualquier intervención en
el compartimento motor, debe quite el contacto
para evitar el riesgo de heridas relacionadas
con la activación automática del modo START.
Vehículos híbridos recargables
Antes de llevar a cabo cualquier
intervención bajo el capó, es primordial
quitar el contacto y desconectar la boquilla
del conector de carga si está conectada,
comprobar que el testigo READY está
apagado en el cuadro de instrumentos y
esperar 4 minutos, ya que existe riesgo de
lesiones graves.
La ubicación del mando de apertura
interior del capó impide que este se abra
con la puerta delantera izquierda cerrada.
Con el motor caliente, tenga cuidado al
manipular el mando de seguridad exterior
y la varilla de soporte del capó (corre el riesgo
de sufrir quemaduras); utilice la zona
protegida.
Con el capó abierto, tenga cuidado de no
dañar el cierre de seguridad.
No abra el capó en caso de fuerte viento.
Refrigeración del motor cuando está
parado
La refrigeración del motor puede ponerse
en marcha después de parar el motor.
Tenga cuidado con los objetos o la ropa
que pueden quedar atrapados en las aspas
del ventilador.
Apertura



► Abra la puerta delantera izquierda.
► T ire hacia usted de la palanca de apertura,
situada en la parte inferior del marco de la puerta.


► Levante el cierre de seguridad exterior y abra
el capó.

195
Información práctica
7

► Libere la varilla de soporte de su sitio y fíjela
en la muesca para mantener el capó abierto.
Cierre
► Sujete el capó y retire la varilla de soporte de
la muesca.
►

V
uelva a colocar la varilla en su sitio.
►

Baje el capó y suéltelo al final del recorrido.
►


T
ire del capó hacia arriba para comprobar que
este correctamente cerrado y fijado.
Debido a la presencia de equipamiento
eléctrico bajo el capó, se recomienda
limitar su exposición al agua (lluvia, lavado,
etc.) .
Compartimento del motor
El motor que se muestra aquí es un ejemplo con
fines meramente ilustrativos.
* En función de la motorización. Las ubicaciones de los siguientes elementos
pueden variar:
–

Filtro de aire.
–

V
arilla de nivel de aceite del motor.
–
T
apón de llenado de aceite del motor.
–
Bomba de cebado
–

T
ornillo de desgasificación
Motor de gasolina

Motor diésel

1.
Depósito del líquido lavaparabrisas
2. Depósito del líquido de refrigeración del
motor
3. Depósito del líquido de frenos
4. Batería/fusibles
5.Punto de masa desplazado (-)
6. Caja de fusibles
7. Filtro de aire
8. Tapón de llenado de aceite del motor
9. Varilla de nivel de aceite del motor
10. Bomba de cebado*
11 . Tornillo de desgasificación*
Sistema de carburante diésel
La presión en este sistema es muy alta.
Toda intervención debe realizarla
exclusivamente un concesionario PEUGEOT o
taller cualificado
Revisión de los niveles
Controle todos los niveles siguientes según el
plan de mantenimiento del fabricante. Salvo
que se indique lo contrario, repóngalos si es
necesario.
En caso de disminución significativa de un nivel,
lleve el vehículo a la red PEUGEOT o a un taller
cualificado para realizar la revisión del sistema
correspondiente.
Los líquidos deben cumplir los requisitos
del fabricante y ser apropiados para el
motor del vehículo.

196
Información práctica
contacto no es válida durante los 30 minutos
siguientes al rellenado de aceite.

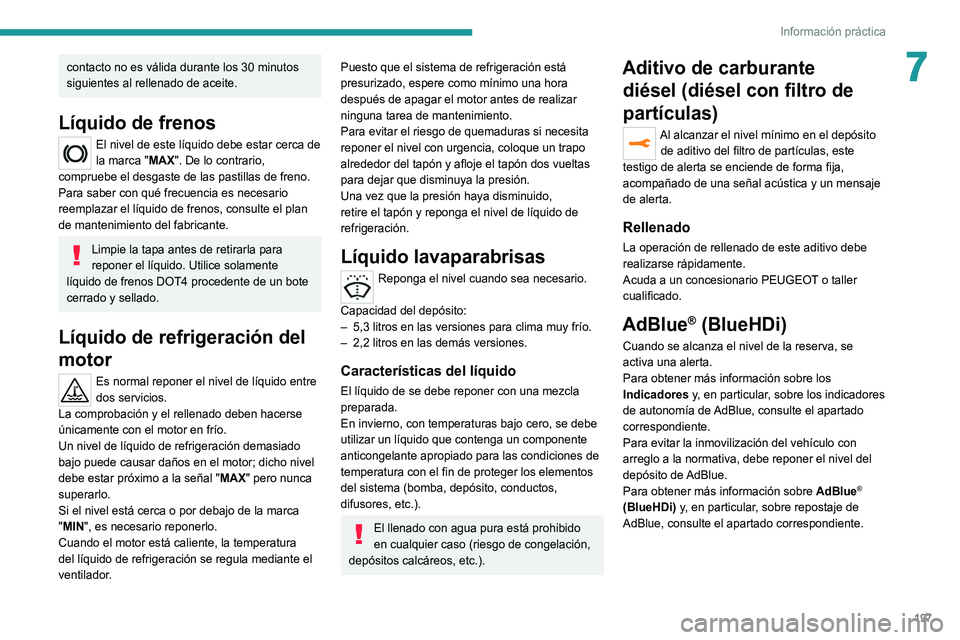

Líquido de frenos
El nivel de este líquido debe estar cerca de
la marca "MAX". De lo contrario,
compruebe el desgaste de las pastillas de freno.
Para saber con qué frecuencia es necesario
reemplazar el líquido de frenos, consulte el plan
de mantenimiento del fabricante.
Limpie la tapa antes de retirarla para
reponer el líquido. Utilice solamente
líquido de frenos DOT4 procedente de un bote
cerrado y sellado.
Líquido de refrigeración del
motor
Es normal reponer el nivel de líquido entre
dos servicios.
La comprobación y el rellenado deben hacerse
únicamente con el motor en frío.
Un nivel de líquido de refrigeración demasiado
bajo puede causar daños en el motor; dicho nivel
debe estar próximo a la señal "MAX" pero nunca
superarlo.
Si el nivel está cerca o por debajo de la marca
"MIN", es necesario reponerlo.
Cuando el motor está caliente, la temperatura
del líquido de refrigeración se regula mediante el
ventilador.
Tenga cuidado al intervenir en el compartimento motor, ya que
determinadas zonas del motor pueden estar
extremadamente calientes (riesgo de
quemaduras) y el ventilador de refrigeración
podría ponerse en marcha en cualquier
momento (incluso con el contacto quitado).

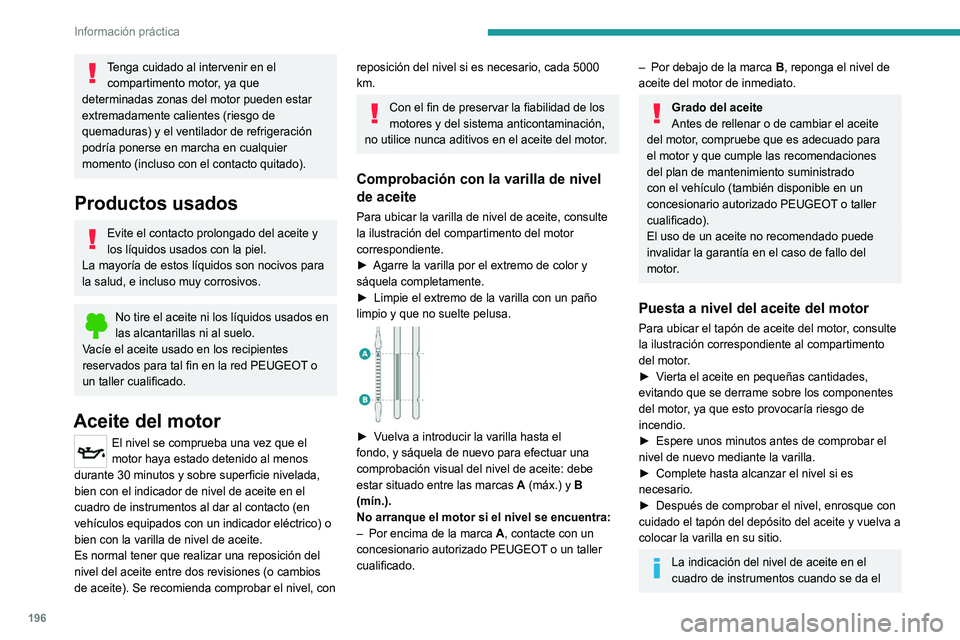

Productos usados
Evite el contacto prolongado del aceite y
los líquidos usados con la piel.
La mayoría de estos líquidos son nocivos para
la salud, e incluso muy corrosivos.
No tire el aceite ni los líquidos usados en
las alcantarillas ni al suelo.
Vacíe el aceite usado en los recipientes
reservados para tal fin en la red PEUGEOT o
un taller cualificado.
Aceite del motor
El nivel se comprueba una vez que el
motor haya estado detenido al menos
durante 30 minutos y sobre superficie nivelada,
bien con el indicador de nivel de aceite en el
cuadro de instrumentos al dar al contacto (en
vehículos equipados con un indicador eléctrico) o
bien con la varilla de nivel de aceite.
Es normal tener que realizar una reposición del
nivel del aceite entre dos revisiones (o cambios
de aceite). Se recomienda comprobar el nivel, con
reposición del nivel si es necesario, cada 5000
km.
Con el fin de preservar la fiabilidad de los
motores y del sistema anticontaminación,
no utilice nunca aditivos en el aceite del motor.
Comprobación con la varilla de nivel
de aceite
Para ubicar la varilla de nivel de aceite, consulte
la ilustración del compartimento del motor
correspondiente.
►

Agarre la varilla por el extremo de color y
sáquela completamente.
►


Limpie el extremo de la varilla con un paño
limpio y que no suelte pelusa.


► Vuelva a introducir la varilla hasta el
fondo, y sáquela de nuevo para efectuar una
comprobación visual del nivel de aceite: debe
estar situado entre las marcas A
(máx.) y B
(mín.).
No arranque el motor si el nivel se encuentra:
–

Por encima de la marca
A, contacte con un
concesionario autorizado PEUGEOT o un taller
cualificado.
– Por debajo de la marca B, reponga el nivel de
aceite del motor de inmediato.
Grado del aceite
Antes de rellenar o de cambiar el aceite
del motor, compruebe que es adecuado para
el motor y que cumple las recomendaciones
del plan de mantenimiento suministrado
con el vehículo (también disponible en un
concesionario autorizado PEUGEOT o taller
cualificado).
El uso de un aceite no recomendado puede
invalidar la garantía en el caso de fallo del
motor.
Puesta a nivel del aceite del motor
Para ubicar el tapón de aceite del motor, consulte
la ilustración correspondiente al compartimento
del motor.
►

V
ierta el aceite en pequeñas cantidades,
evitando que se derrame sobre los componentes
del motor, ya que esto provocaría riesgo de
incendio.
►

Espere unos minutos antes de comprobar el
nivel de nuevo mediante la varilla.
►


Complete hasta alcanzar el nivel si es
necesario.
►


Después de comprobar el nivel, enrosque con
cuidado el tapón del depósito del aceite y vuelva a
colocar la varilla en su sitio.
La indicación del nivel de aceite en el
cuadro de instrumentos cuando se da el

197
Información práctica
7contacto no es válida durante los 30 minutos
siguientes al rellenado de aceite.
Líquido de frenos
El nivel de este líquido debe estar cerca de
la marca "MAX". De lo contrario,
compruebe el desgaste de las pastillas de freno.
Para saber con qué frecuencia es necesario
reemplazar el líquido de frenos, consulte el plan
de mantenimiento del fabricante.
Limpie la tapa antes de retirarla para
reponer el líquido. Utilice solamente
líquido de frenos DOT4 procedente de un bote
cerrado y sellado.
Líquido de refrigeración del
motor
Es normal reponer el nivel de líquido entre
dos servicios.
La comprobación y el rellenado deben hacerse
únicamente con el motor en frío.
Un nivel de líquido de refrigeración demasiado
bajo puede causar daños en el motor; dicho nivel
debe estar próximo a la señal "MAX" pero nunca
superarlo.
Si el nivel está cerca o por debajo de la marca
"MIN", es necesario reponerlo.
Cuando el motor está caliente, la temperatura
del líquido de refrigeración se regula mediante el
ventilador.
Puesto que el sistema de refrigeración está
presurizado, espere como mínimo una hora
después de apagar el motor antes de realizar
ninguna tarea de mantenimiento.
Para evitar el riesgo de quemaduras si necesita
reponer el nivel con urgencia, coloque un trapo
alrededor del tapón y afloje el tapón dos vueltas
para dejar que disminuya la presión.
Una vez que la presión haya disminuido,
retire el tapón y reponga el nivel de líquido de
refrigeración.
Líquido lavaparabrisas
Reponga el nivel cuando sea necesario.
Capacidad del depósito:
–
5,3 litros en las versiones para clima muy frío.
–

2,2 litros en las demás versiones.
Características del líquido
El líquido de se debe reponer con una mezcla
preparada.
En invierno, con temperaturas bajo cero, se debe
utilizar un líquido que contenga un componente
anticongelante apropiado para las condiciones de
temperatura con el fin de proteger los elementos
del sistema (bomba, depósito, conductos,
difusores, etc.).
El llenado con agua pura está prohibido
en cualquier caso (riesgo de congelación,
depósitos calcáreos, etc.).
Aditivo de carburante diésel (diésel con filtro de
partículas)
Al alcanzar el nivel mínimo en el depósito
de aditivo del filtro de partículas, este
testigo de alerta se enciende de forma fija,
acompañado de una señal acústica y un mensaje
de alerta.
Rellenado
La operación de rellenado de este aditivo debe
realizarse rápidamente.
Acuda a un concesionario PEUGEOT o taller
cualificado.
AdBlue® (BlueHDi)
Cuando se alcanza el nivel de la reserva, se
activa una alerta.
Para obtener más información sobre los
Indicadores y, en particular, sobre los indicadores
de autonomía de AdBlue, consulte el apartado
correspondiente.
Para evitar la inmovilización del vehículo con
arreglo a la normativa, debe reponer el nivel del
depósito de AdBlue.
Para obtener más información sobre AdBlue
®
(BlueHDi) y, en particular, sobre repostaje de
AdBlue, consulte el apartado correspondiente.

198
Información práctica
Caja de cambios automática
La caja de cambios no requiere
mantenimiento (no es necesario cambiar el
aceite).
Freno de estacionamiento
eléctrico
Este sistema no requiere ningún control
específico. No obstante, en caso de
problemas, lleve a comprobar el sistema a la red
PEUGEOT o a un taller cualificado.
Para más información relativa al Freno de
estacionamiento eléctrico, consulte el
apartado correspondiente.
Pastillas de freno
El desgaste de los frenos depende del
estilo de conducción, especialmente en los
vehículos utilizados en ciudad y para recorridos
cortos. Posiblemente sea necesario controlar el
estado de los frenos incluso entre las revisiones
del vehículo.
Si no hay fuga en el circuito, una bajada del nivel
del líquido de frenos indica un desgaste de las
pastillas de freno.
Después de lavar el vehículo, la humedad
o, en invierno, el hielo que se pueda
formar en los discos y las pastillas de freno
pueden disminuir la eficacia de la frenada.

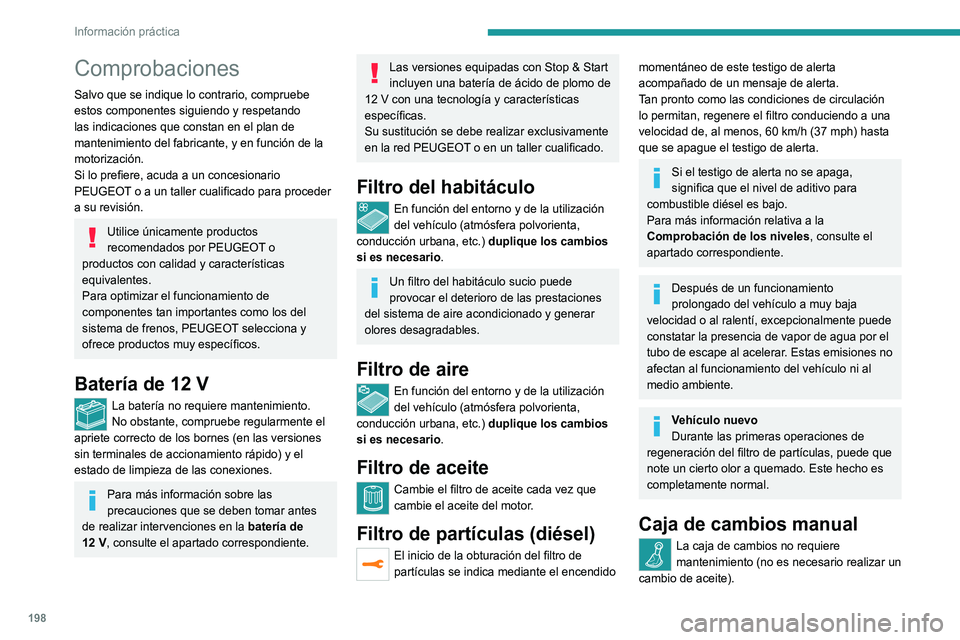

Comprobaciones
Salvo que se indique lo contrario, compruebe=
estos componentes siguiendo y respetando=
las indicaciones que constan en el plan de=
mantenimiento del fabricante, y en funci
