PEUGEOT 5008 2021 Manual del propietario (in Spanish)

209
En caso de avería

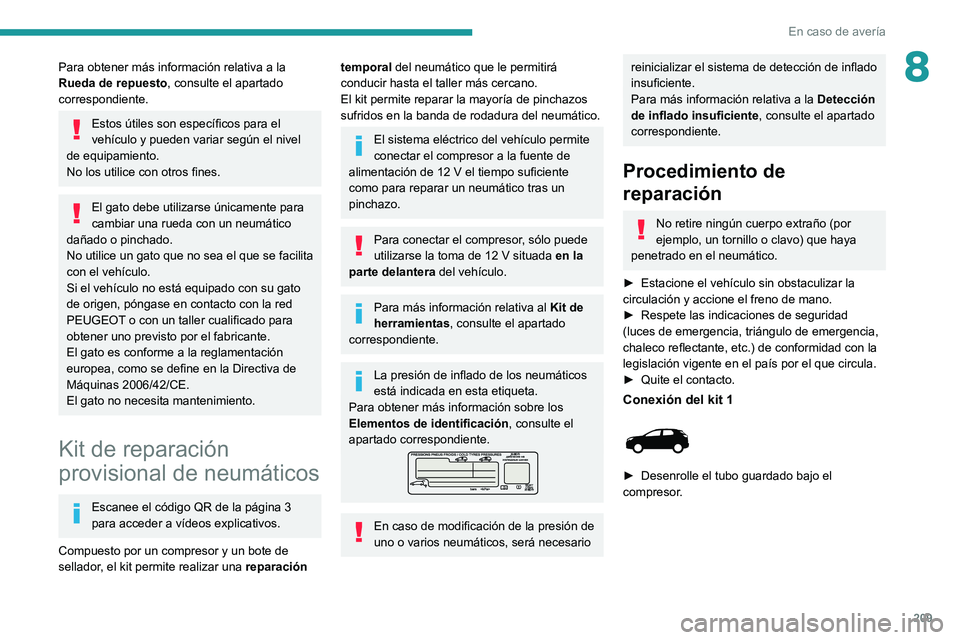

8Para obtener más información relativa a la
Rueda de repuesto, consulte el apartado
correspondiente.
Estos útiles son específicos para el
vehículo y pueden variar según el nivel
de equipamiento.
No los utilice con otros fines.
El gato debe utilizarse únicamente para
cambiar una rueda con un neumático
dañado o pinchado.
No utilice un gato que no sea el que se facilita
con el vehículo.
Si el vehículo no está equipado con su gato
de origen, póngase en contacto con la red
PEUGEOT o con un taller cualificado para
obtener uno previsto por el fabricante.
El gato es conforme a la reglamentación
europea, como se define en la Directiva de
Máquinas 2006/42/CE.
El gato no necesita mantenimiento.
Kit de reparación
provisional de neumáticos
Escanee el código QR de la página 3
para acceder a vídeos explicativos.
Compuesto por un compresor y un bote de
sellador, el kit permite realizar una reparación
temporal del neumático que le permitirá
conducir hasta el taller más cercano.
El kit permite reparar la mayoría de pinchazos
sufridos en la banda de rodadura del neumático.
El sistema eléctrico del vehículo permite
conectar el compresor a la fuente de
alimentación de 12 V el tiempo suficiente
como para reparar un neumático tras un
pinchazo.
Para conectar el compresor, sólo puede
utilizarse la toma de 12 V situada en la
parte delantera del vehículo.
Para más información relativa al Kit de
herramientas , consulte el apartado
correspondiente.
La presión de inflado de los neumáticos
está indicada en esta etiqueta.
Para obtener más información sobre los
Elementos de identificación , consulte el
apartado correspondiente.
En caso de modificación de la presión de
uno o varios neumáticos, será necesario
reinicializar el sistema de detección de inflado
insuficiente.
Para más información relativa a la Detección
de inflado insuficiente , consulte el apartado
correspondiente.
Procedimiento de
reparación
No retire ningún cuerpo extraño (por
ejemplo, un tornillo o clavo) que haya
penetrado en el neumático.
►

Estacione el vehículo sin obstaculizar la
circulación y accione el freno de mano.
►


Respete las indicaciones de seguridad
(luces de emergencia, triángulo de emergencia,
chaleco reflectante, etc.) de conformidad con la
legislación vigente en el país por el que circula.
►


Quite el contacto.
Conexión del kit 1

► Desenrolle el tubo guardado bajo el
compresor .

210
En caso de avería

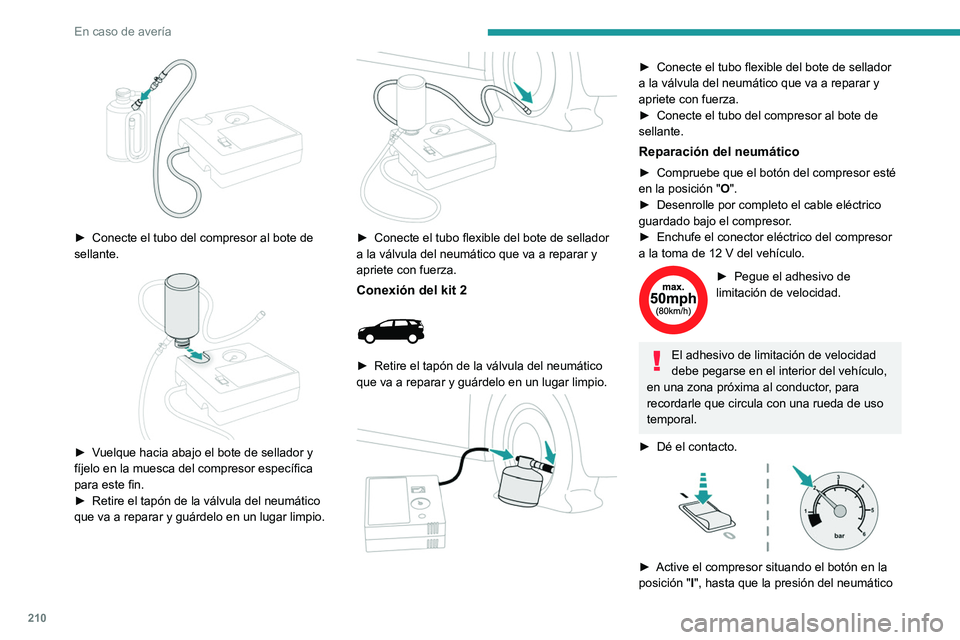

► Conecte el tubo del compresor al bote de
sellante.


► Vuelque hacia abajo el bote de sellador y
fíjelo en la muesca del compresor específica
para este fin.
►

Retire el tapón de la válvula del neumático
que va a reparar y guárdelo en un lugar limpio.


► Conecte el tubo flexible del bote de sellador
a la válvula del neumático que va a reparar y
apriete con fuerza.
Conexión del kit 2

► Retire el tapón de la válvula del neumático
que va a reparar y guárdelo en un lugar limpio.


► Conecte el tubo flexible del bote de sellador
a la válvula del neumático que va a reparar y
apriete con fuerza.
►

Conecte el tubo del compresor al bote de
sellante.
Reparación del neumático
► Compruebe que el botón del compresor esté
en la posición " O
".
►

Desenrolle por completo el cable eléctrico
guardado bajo el compresor

.
►

Enchufe el conector eléctrico del compresor
a la toma de 12

V del vehículo.
► Pegue el adhesivo de
limitación de velocidad.
El adhesivo de limitación de velocidad
debe pegarse en el interior del vehículo,
en una zona próxima al conductor, para
recordarle que circula con una rueda de uso
temporal.
►

Dé el contacto.

► Active el compresor situando el botón en la
posición " I
", hasta que la presión del neumático

2 11
En caso de avería

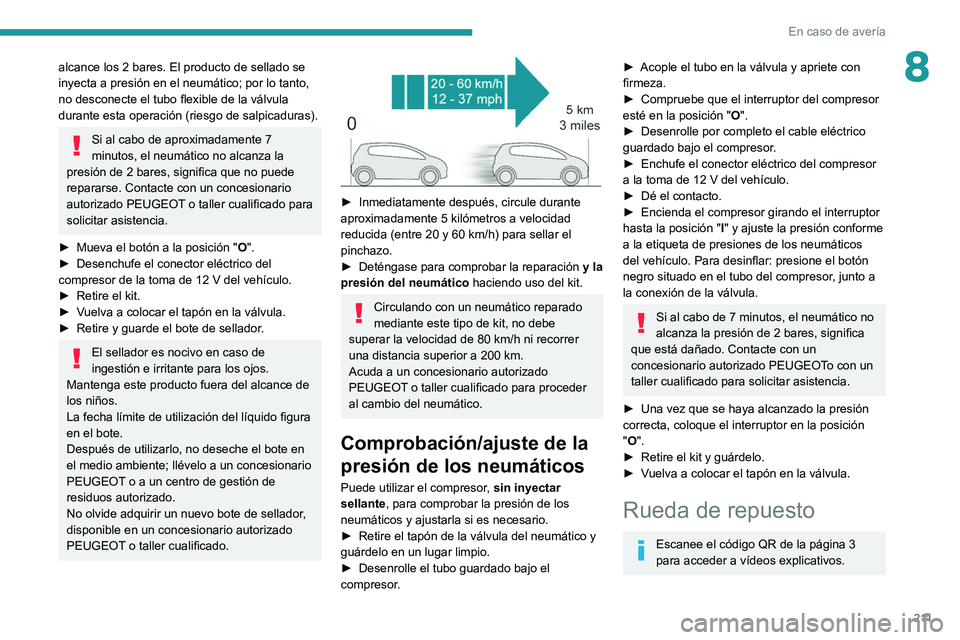

8alcance los 2 bares. El producto de sellado se
inyecta a presión en el neumático; por lo tanto,
no desconecte el tubo flexible de la válvula
durante esta operación (riesgo de salpicaduras).
Si al cabo de aproximadamente 7
minutos, el neumático no alcanza la
presión de 2 bares, significa que no puede
repararse. Contacte con un concesionario
autorizado PEUGEOT o taller cualificado para
solicitar asistencia.
►

Mueva el botón a la posición " O

".
►

Desenchufe el conector eléctrico del
compresor de la toma de 12

V del vehículo.
►

Retire el kit.
►


V

uelva a colocar el tapón en la válvula.
►

Retire y guarde el bote de sellador
.
El sellador es nocivo en caso de
ingestión e irritante para los ojos.
Mantenga este producto fuera del alcance de
los niños.
La fecha límite de utilización del líquido figura
en el bote.
Después de utilizarlo, no deseche el bote en
el medio ambiente; llévelo a un concesionario
PEUGEOT o a un centro de gestión de
residuos autorizado.
No olvide adquirir un nuevo bote de sellador,
disponible en un concesionario autorizado
PEUGEOT o taller cualificado.


► Inmediatamente después, circule durante
aproximadamente 5 kilómetros a velocidad
reducida (entre 20 y 60
km/h) para sellar el
pinchazo.
►

Deténgase para comprobar la reparación y la
presión del neumático haciendo uso del kit.
Circulando con un neumático reparado
mediante este tipo de kit, no debe
superar la velocidad de 80 km/h ni recorrer
una distancia superior a 200 km.
Acuda a un concesionario autorizado
PEUGEOT o taller cualificado para proceder
al cambio del neumático.
Comprobación/ajuste de la
presión de los neumáticos
Puede utilizar el compresor, sin inyectar
sellante, para comprobar la presión de los
neumáticos y ajustarla si es necesario.
►

Retire el tapón de la válvula del neumático y
guárdelo en un lugar limpio.
►


Desenrolle el tubo guardado bajo el
compresor

.
► Acople el tubo en la válvula y apriete con
firmeza.
►

Compruebe que el interruptor del compresor
esté en la posición " O

".
►

Desenrolle por completo el cable eléctrico
guardado bajo el compresor

.
►

Enchufe el conector eléctrico del compresor
a la toma de 12

V del vehículo.
►

Dé el contacto.
►


Encienda el compresor girando el interruptor
hasta la posición " I

" y ajuste la presión conforme
a la etiqueta de presiones de los neumáticos
del vehículo. Para desinflar: presione el botón
negro situado en el tubo del compresor, junto a
la conexión de la válvula.
Si al cabo de 7 minutos, el neumático no
alcanza la presión de 2 bares, significa
que está dañado. Contacte con un
concesionario autorizado PEUGEOTo con un
taller cualificado para solicitar asistencia.
►

Una vez que se haya alcanzado la presión
correcta, coloque el interruptor en la posición
"

O".
►

Retire el kit y guárdelo.
►


V

uelva a colocar el tapón en la válvula.
Rueda de repuesto
Escanee el código QR de la página 3
para acceder a vídeos explicativos.

212
En caso de avería

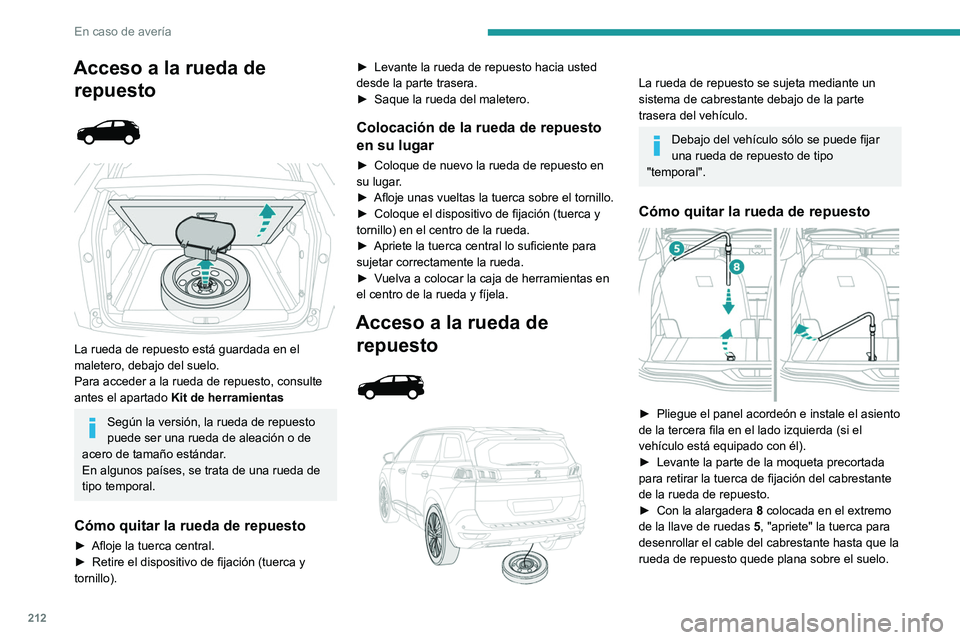

Acceso a la rueda de repuesto




La rueda de repuesto está guardada en el
maletero, debajo del suelo.
Para acceder a la rueda de repuesto, consulte
antes el apartado Kit de herramientas
Según la versión, la rueda de repuesto
puede ser una rueda de aleación o de
acero de tamaño estándar.
En algunos países, se trata de una rueda de
tipo temporal.
Cómo quitar la rueda de repuesto
► Afloje la tuerca central.
► Retire el dispositivo de fijación (tuerca y
tornillo). ►

Levante la rueda de repuesto hacia usted
desde la parte trasera.
►

Saque la rueda del maletero.
Colocación de la rueda de repuesto
en su lugar
► Coloque de nuevo la rueda de repuesto en
su lugar .
►

Afloje unas vueltas la tuerca sobre el tornillo.
►


Coloque el dispositivo de fijación (tuerca y
tornillo) en el centro de la rueda.
►


Apriete la tuerca central lo suficiente para
sujetar correctamente la rueda.
►


V
uelva a colocar la caja de herramientas en
el centro de la rueda y fíjela.
Acceso a la rueda de repuesto




La rueda de repuesto se sujeta mediante un
sistema de cabrestante debajo de la parte
trasera del vehículo.
Debajo del vehículo sólo se puede fijar
una rueda de repuesto de tipo
"temporal".
Cómo quitar la rueda de repuesto

► Pliegue el panel acordeón e instale el asiento
de la tercera fila en el lado izquierda (si el
vehículo está equipado con él).
►

Levante la parte de la moqueta precortada
para retirar la tuerca de fijación del cabrestante
de la rueda de repuesto.
►


Con la alargadera 8

colocada en el extremo
de la llave de ruedas 5, "apriete" la tuerca para
desenrollar el cable del cabrestante hasta que la
rueda de repuesto quede plana sobre el suelo.

213
En caso de avería

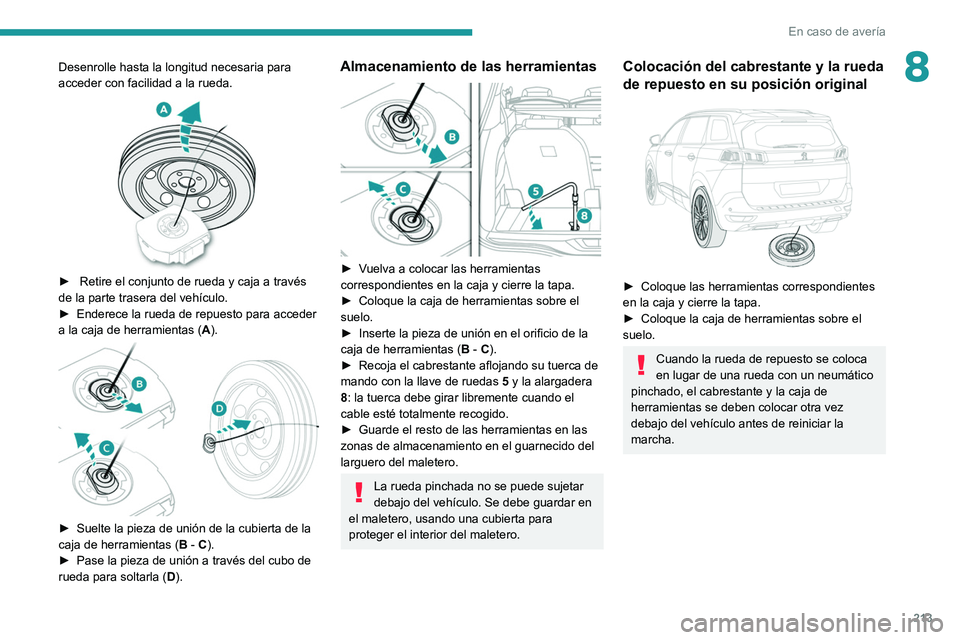

8Desenrolle hasta la longitud necesaria para
acceder con facilidad a la rueda.


► Retire el conjunto de rueda y caja a través
de la parte trasera del vehículo.
►

Enderece la rueda de repuesto para acceder
a la caja de herramientas ( A

).


► Suelte la pieza de unión de la cubierta de la
caja de herramientas ( B
- C).
►

Pase la pieza de unión a través del cubo de
rueda para soltarla ( D

).
Almacenamiento de las herramientas

► Vuelva a colocar las herramientas
correspondientes en la caja y cierre la tapa.
►
Coloque la caja de herramientas sobre el
suelo.
►


Inserte la pieza de unión en el orificio de la
caja de herramientas ( B

- C).
►

Recoja el cabrestante aflojando su tuerca de
mando con la llave de ruedas 5

y la alargadera
8: la tuerca debe girar libremente cuando el
cable esté totalmente recogido.
►

Guarde el resto de las herramientas en las
zonas de almacenamiento en el guarnecido del
larguero del maletero.
La rueda pinchada no se puede sujetar
debajo del vehículo. Se debe guardar en
el maletero, usando una cubierta para
proteger el interior del maletero.
Colocación del cabrestante y la rueda
de repuesto en su posición original


► Coloque las herramientas correspondientes
en la caja y cierre la tapa.
►

Coloque la caja de herramientas sobre el
suelo.
Cuando la rueda de repuesto se coloca
en lugar de una rueda con un neumático
pinchado, el cabrestante y la caja de
herramientas se deben colocar otra vez
debajo del vehículo antes de reiniciar la
marcha.

214
En caso de avería

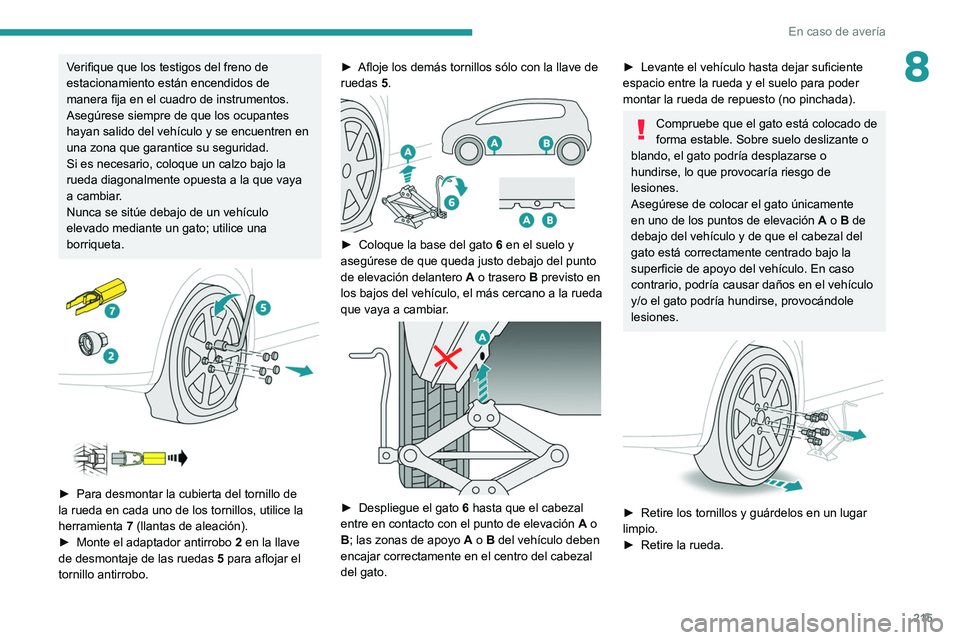

Verifique que los testigos del freno de
estacionamiento están encendidos de
manera fija en el cuadro de instrumentos.
Asegúrese siempre de que los ocupantes
hayan salido del vehículo y se encuentren en
una zona que garantice su seguridad.
Si es necesario, coloque un calzo bajo la
rueda diagonalmente opuesta a la que vaya
a cambiar.
Nunca se sitúe debajo de un vehículo
elevado mediante un gato; utilice una
borriqueta.




► Para desmontar la cubierta del tornillo de
la rueda en cada uno de los tornillos, utilice la
herramienta 7 (llantas de aleación).
► Monte el adaptador antirrobo 2 en la llave
de desmontaje de las ruedas 5 para aflojar el
tornillo antirrobo.

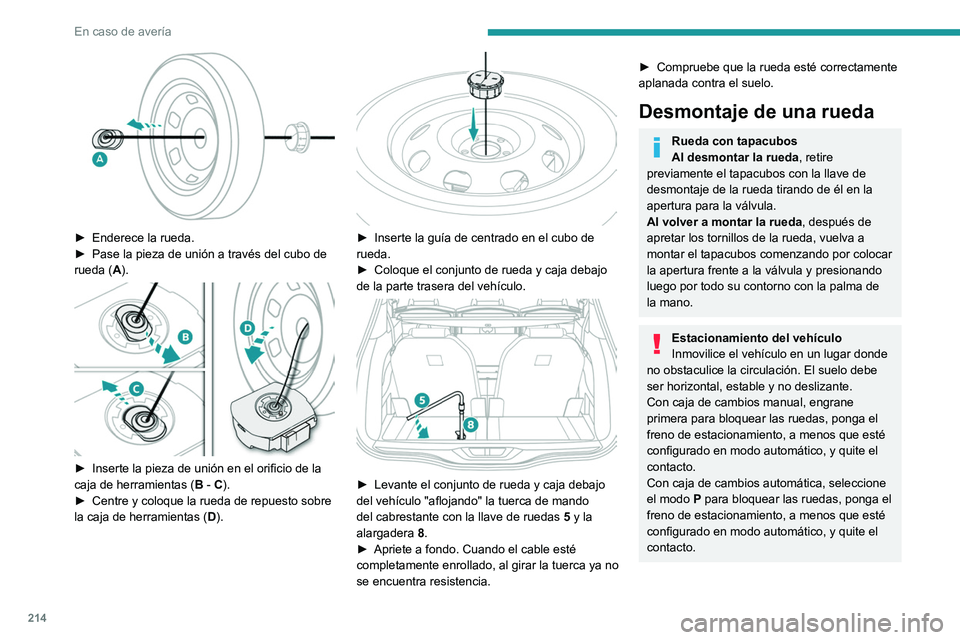

► Enderece la rueda.
► Pase la pieza de unión a través del cubo de
rueda (
A).


► Inserte la pieza de unión en el orificio de la
caja de herramientas ( B
- C).
►

Centre y coloque la rueda de repuesto sobre
la caja de herramientas ( D

).


► Inserte la guía de centrado en el cubo de
rueda.
►

Coloque el conjunto de rueda y caja debajo
de la parte trasera del vehículo.


► Levante el conjunto de rueda y caja debajo
del vehículo "aflojando" la tuerca de mando
del cabrestante con la llave de ruedas 5
y la
alargadera 8.
►

Apriete a fondo. Cuando el cable esté
completamente enrollado, al girar la tuerca ya no
se encuentra resistencia.
► Compruebe que la rueda esté correctamente
aplanada contra el suelo.
Desmontaje de una rueda
Rueda con tapacubos
Al desmontar la rueda, retire
previamente el tapacubos con la llave de
desmontaje de la rueda tirando de él en la
apertura para la válvula.
Al volver a montar la rueda, después de
apretar los tornillos de la rueda, vuelva a
montar el tapacubos comenzando por colocar
la apertura frente a la válvula y presionando
luego por todo su contorno con la palma de
la mano.
Estacionamiento del vehículo
Inmovilice el vehículo en un lugar donde
no obstaculice la circulación. El suelo debe
ser horizontal, estable y no deslizante.
Con caja de cambios manual, engrane
primera para bloquear las ruedas, ponga el
freno de estacionamiento, a menos que esté
configurado en modo automático, y quite el
contacto.
Con caja de cambios automática, seleccione
el modo P para bloquear las ruedas, ponga el
freno de estacionamiento, a menos que esté
configurado en modo automático, y quite el
contacto.

215
En caso de avería
8Verifique que los testigos del freno de
estacionamiento están encendidos de
manera fija en el cuadro de instrumentos.
Asegúrese siempre de que los ocupantes
hayan salido del vehículo y se encuentren en
una zona que garantice su seguridad.
Si es necesario, coloque un calzo bajo la
rueda diagonalmente opuesta a la que vaya
a cambiar.
Nunca se sitúe debajo de un vehículo
elevado mediante un gato; utilice una
borriqueta.




► Para desmontar la cubierta del tornillo de
la rueda en cada uno de los tornillos, utilice la
herramienta 7
(llantas de aleación).
►

Monte el adaptador antirrobo 2

en la llave
de desmontaje de las ruedas 5 para aflojar el
tornillo antirrobo. ►

Afloje los demás tornillos sólo con la llave de
ruedas
5.


► Coloque la base del gato
6 en el suelo y
asegúrese de que queda justo debajo del punto
de elevación delantero A o trasero B previsto en
los bajos del vehículo, el más cercano a la rueda
que vaya a cambiar.


► Despliegue el gato 6 hasta que el cabezal
entre en contacto con el punto de elevación A o
B; las zonas de apoyo A o B del vehículo deben
encajar correctamente en el centro del cabezal
del gato.
► Levante el vehículo hasta dejar suficiente
espacio entre la rueda y el suelo para poder
montar la rueda de repuesto (no pinchada).
Compruebe que el gato está colocado de
forma estable. Sobre suelo deslizante o
blando, el gato podría desplazarse o
hundirse, lo que provocaría riesgo de
lesiones.
Asegúrese de colocar el gato únicamente
en uno de los puntos de elevación A o B de
debajo del vehículo y de que el cabezal del
gato está correctamente centrado bajo la
superficie de apoyo del vehículo. En caso
contrario, podría causar daños en el vehículo
y/o el gato podría hundirse, provocándole
lesiones.


► Retire los tornillos y guárdelos en un lugar
limpio.
►

Retire la rueda.

216
En caso de avería
Cambio de una bombilla
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de vaho en
la cara interior del cristal de los faros y de las
luces traseras, que desaparecerá unos
minutos después de encender las luces.
Los faros van equipados con cristales de
policarbonato con un recubrimiento de
protección:
– No los limpie con un paño seco o
abrasivo, ni con productos detergentes o
disolventes.
– Utilice una esponja, agua y jabón o un
producto con pH neutro.
– Si utiliza el lavado a alta presión en
manchas persistentes, no dirija la manguera
directamente hacia las luces ni hacia
su contorno de manera prolongada. De
este modo, evitará que se deterioren el
recubrimiento de protección y la junta de
estanqueidad.
El cambio de las bombillas solamente
debe efectuarse con el contacto quitado
y cuando los faros /luces lleven apagados

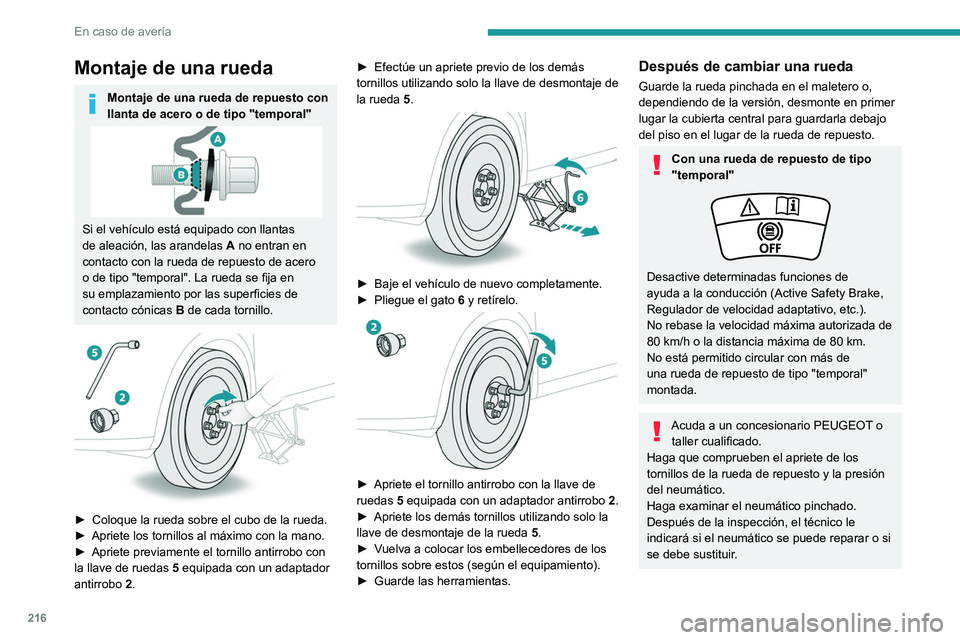

Montaje de una rueda
Montaje de una rueda de repuesto con
llanta de acero o de tipo "temporal"
Si el vehículo está equipado con llantas
de aleación, las arandelas A no entran en
contacto con la rueda de repuesto de acero
o de tipo "temporal". La rueda se fija en
su emplazamiento por las superficies de
contacto cónicas B de cada tornillo.


► Coloque la rueda sobre el cubo de la rueda.
► Apriete los tornillos al máximo con la mano.
►

Apriete previamente el tornillo antirrobo con
la llave de ruedas


5
equipada con un adaptador
antirrobo

2
. ►

Efectúe un apriete previo de los demás
tornillos utilizando solo la llave de desmontaje de
la rueda 5
.


► Baje el vehículo de nuevo completamente.
► Pliegue el gato 6
y retírelo.


► Apriete el tornillo antirrobo con la llave de
ruedas 5 equipada con un adaptador antirrobo 2 .
►

Apriete los demás tornillos utilizando solo la
llave de desmontaje de la rueda 5

.
►

V
uelva a colocar los embellecedores de los
tornillos sobre estos (según el equipamiento).
►

Guarde las herramientas.
Después de cambiar una rueda
Guarde la rueda pinchada en el maletero o,
dependiendo de la versión, desmonte en primer
lugar la cubierta central para guardarla debajo
del piso en el lugar de la rueda de repuesto.
Con una rueda de repuesto de tipo
"temporal"
Desactive determinadas funciones de
ayuda a la conducción (Active Safety Brake,
Regulador de velocidad adaptativo, etc.).
No rebase la velocidad máxima autorizada de
80 km/h o la distancia máxima de 80 km.
No está permitido circular con más de
una rueda de repuesto de tipo "temporal"
montada.
Acuda a un concesionario PEUGEOT o taller cualificado.
Haga que comprueben el apriete de los
tornillos de la rueda de repuesto y la presión
del neumático.
Haga examinar el neumático pinchado.
Después de la inspección, el técnico le
indicará si el neumático se puede reparar o si
se debe sustituir.

217
En caso de avería

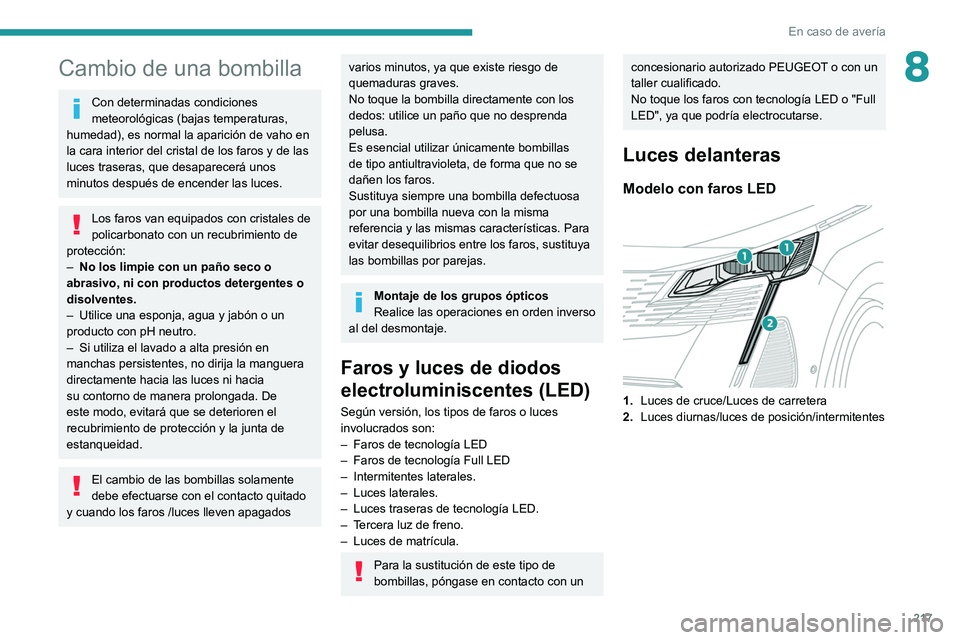

8Cambio de una bombilla
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de vaho en
la cara interior del cristal de los faros y de las
luces traseras, que desaparecerá unos
minutos después de encender las luces.
Los faros van equipados con cristales de
policarbonato con un recubrimiento de
protección:
–

No los limpie con un paño seco o
abrasivo, ni con productos detergentes o
disolventes.
–


Utilice una esponja, agua y jabón o un
producto con pH neutro.
–


Si utiliza el lavado a alta presión en
manchas persistentes, no dirija la manguera
directamente hacia las luces ni hacia
su contorno de manera prolongada. De
este modo, evitará que se deterioren el
recubrimiento de protección y la junta de
estanqueidad.
El cambio de las bombillas solamente
debe efectuarse con el contacto quitado
y cuando los faros /luces lleven apagados
varios minutos, ya que existe riesgo de
quemaduras graves.
No toque la bombilla directamente con los
dedos: utilice un paño que no desprenda
pelusa.
Es esencial utilizar únicamente bombillas
de tipo antiultravioleta, de forma que no se
dañen los faros.
Sustituya siempre una bombilla defectuosa
por una bombilla nueva con la misma
referencia y las mismas características. Para
evitar desequilibrios entre los faros, sustituya
las bombillas por parejas.
Montaje de los grupos ópticos
Realice las operaciones en orden inverso
al del desmontaje.
Faros y luces de diodos
electroluminiscentes (LED)
Según versión, los tipos de faros o luces
involucrados son:
–

Faros de tecnología LED
–


Faros de tecnología Full LED
–


Intermitentes laterales.
–


Luces laterales.
–


Luces traseras de tecnología LED.
–


T
ercera luz de freno.
–

Luces de matrícula.
Para la sustitución de este tipo de
bombillas, póngase en contacto con un
concesionario autorizado PEUGEOT o con un
taller cualificado.
No toque los faros con tecnología LED o "Full
LED", ya que podría electrocutarse.
Luces delanteras
Modelo con faros LED

1. Luces de cruce/Luces de carretera
2. Luces diurnas/luces de posición/intermitentes

218
En caso de avería

► Abra la guantera.
► Presione sobre la empuñadura central de la
tapa de la caja de fusibles.
► Baje completamente la tapa.
► Retire las pinzas de su alojamiento.
Cambio de un fusible
Antes de cambiar un fusible:
► Identifique la causa de la anomalía y
corríjala.
► Apague cualquier consumo de corriente.
► Inmovilice el vehículo y quite el contacto.
► Identifique el fusible defectuoso con las
tablas de correspondencias de fusibles y los
esquemas.
Para reemplazar un fusible es esencial:
► Utilizar las pinzas especiales para extraer el
fusible de su alojamiento y verificar el estado del
filamento.
► Sustituir siempre el fusible fundido por otro
de la misma intensidad (del mismo color), ya que

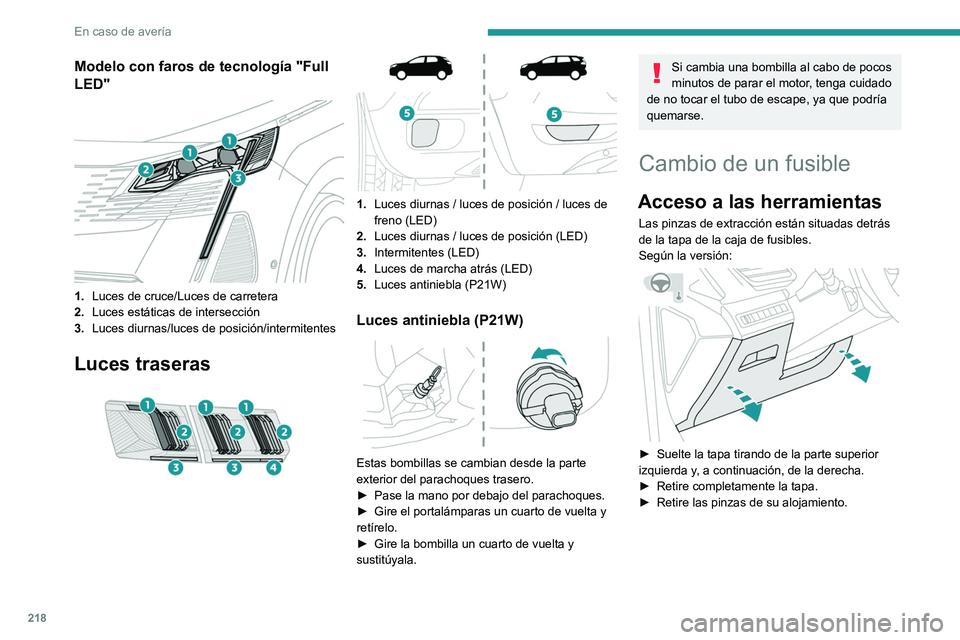

Modelo con faros de tecnología "Full
LED"


1. Luces de cruce/Luces de carretera
2. Luces estáticas de intersección
3. Luces diurnas/luces de posición/intermitentes
Luces traseras



1. Luces diurnas / luces de posición / luces de
freno (LED)
2. Luces diurnas / luces de posición (LED)
3. Intermitentes (LED)
4. Luces de marcha atrás
(LED)
5. Luces antiniebla (P21W)
Luces antiniebla (P21W)

Estas bombillas se cambian desde la parte
exterior del parachoques trasero.
►

Pase la mano por debajo del parachoques.
►


Gire el portalámparas un cuarto de vuelta y
retírelo.
►


Gire la bombilla un cuarto de vuelta y
sustitúyala.
Si cambia una bombilla al cabo de pocos
minutos de parar el motor, tenga cuidado
de no tocar el tubo de escape, ya que podría
quemarse.
Cambio de un fusible
Acceso a las herramientas
Las pinzas de extracción están situadas detrás
de la tapa de la caja de fusibles.
Según la versión:


► Suelte la tapa tirando de la parte superior
izquierda y , a continuación, de la derecha.
►

Retire completamente la tapa.
►


Retire las pinzas de su alojamiento.
