Page 181 of 292

179
Información práctica
7Durante el lavado
Antes de lavar el vehÃculo, compruebe
que la trampilla de carga esté correctamente
cerrada.
Nunca lave el vehÃculo durante el proceso de
carga de la baterÃa.
Lavado a alta presión
Para evitar que los componentes
eléctricos sufran daños, queda
terminantemente prohibido usar el lavado a
alta presión en el compartimento del motor o
por debajo de la carrocerÃa.
Para lavar la carrocerÃa, no utilice una presión
superior a 80 bares.
No permita la entrada de agua o polvo en
el conector o en la boquilla de carga, de lo
contrario podrÃa electrocutarse o provocar un
incendio.
No conecte ni desconecte nunca la boquilla o
el cable de carga con las manos húmedas, de
lo contrario podrÃa electrocutarse.
BaterÃa de tracción
La baterÃa de tracción de iones de litio almacena
la energÃa eléctrica necesaria para propulsar el
vehÃculo.
Está emplazada bajo los asientos traseros.
La autonomÃa de la baterÃa de tracción varÃa
según el tipo de conducción, la ruta, el empleo del
equipo de confort térmico y el envejecimiento de
sus componentes.
El envejecimiento de la baterÃa de tracción
depende de diversos factores, como las
condiciones climáticas y la distancia recorrida.
En caso de daños en la baterÃa de
tracción
Está terminantemente prohibido que realice
reparaciones en el vehÃculo usted mismo.
No toque nunca los lÃquidos procedentes de
la baterÃa de tracción. En caso de que la piel
entre en contacto con estos productos, lave la
zona afectada con agua abundante y contacte
con un médico lo antes posible.
Trampilla de carga
La trampilla de carga está situada en la parte
trasera izquierda del vehÃculo.
1. Botón de activación de la carga programada
2. Testigo de confirmación de boquilla bloqueada
en el conector de carga.
Rojo fijo: boquilla colocada y bloqueada
correctamente.
Rojo parpadeante: boquilla colocada
incorrectamente o no ha sido posible
bloquearla.
3. Conector de carga
4. GuÃas de iluminación
Estado de
las guÃas de
iluminación Significado
Luz blanca fija Alumbrado de acogida
cuando la trampilla está
abierta
Luz azul fija Carga programada
Verde
intermitente Cargando
Luz verde fija Carga completada
Luz roja fija Fallo de funcionamiento
Page 182 of 292

180
Información práctica
Cable de carga doméstica (modo 2)
Es esencial evitar dañar el cable y
mantenerlo intacto.
En caso de daño, no utilice el cable y póngase
en contacto con un concesionario autorizado
PEUGEOT o taller cualificado para su
sustitución.
Punto de recarga rápida (modo 3)
No desmonte ni modifique la unidad de
carga rápida, existe riesgo de electrocución e
incendio.
Para conocer su funcionamiento, consulte las
instrucciones del usuario de la unidad de carga
rápida
Unidad de control (modo 2)
Tipo 1

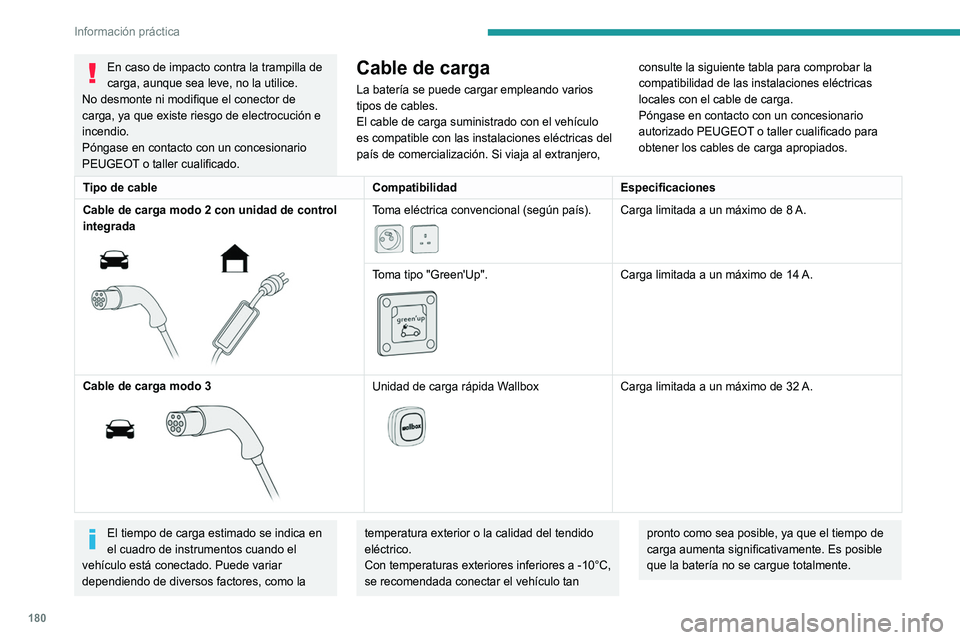

En caso de impacto contra la trampilla de
carga, aunque sea leve, no la utilice.
No desmonte ni modifique el conector de
carga, ya que existe riesgo de electrocución e
incendio.
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.Cable de carga
La baterÃa se puede cargar empleando varios
tipos de cables.
El cable de carga suministrado con el vehÃculo
es compatible con las instalaciones eléctricas del
paÃs de comercialización. Si viaja al extranjero, consulte la siguiente tabla para comprobar la
compatibilidad de las instalaciones eléctricas
locales con el cable de carga.
Póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado para
obtener los cables de carga apropiados.
Tipo de cable
CompatibilidadEspecificaciones
Cable de carga modo 2 con unidad de control
integrada
Toma eléctrica convencional (según paÃs).
Carga limitada a un máximo de 8 A.
Toma tipo "Green'Up".
Carga limitada a un máximo de 14 A.
Cable de carga modo 3
Unidad de carga rápida Wallbox
Carga limitada a un máximo de 32 A.
El tiempo de carga estimado se indica en
el cuadro de instrumentos cuando el
vehÃculo está conectado. Puede variar
dependiendo de diversos factores, como la temperatura exterior o la calidad del tendido
eléctrico.
Con temperaturas exteriores inferiores a -10°C,
se recomendada conectar el vehÃculo tan pronto como sea posible, ya que el tiempo de
carga aumenta significativamente. Es posible
que la baterÃa no se cargue totalmente.
Page 183 of 292

181
Información práctica

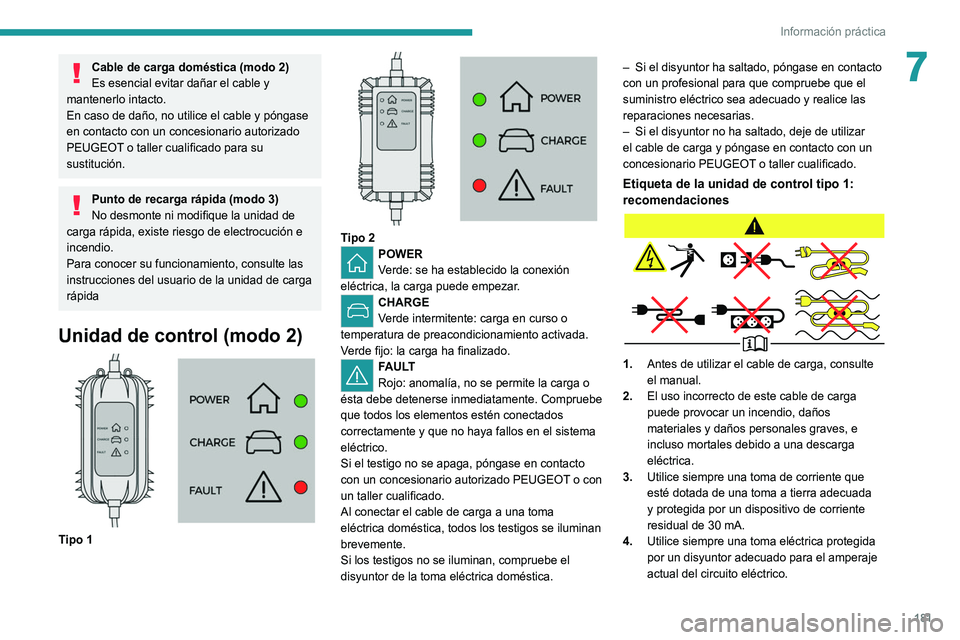

7Cable de carga doméstica (modo 2)
Es esencial evitar dañar el cable y
mantenerlo intacto.
En caso de daño, no utilice el cable y póngase
en contacto con un concesionario autorizado
PEUGEOT o taller cualificado para su
sustitución.
Punto de recarga rápida (modo 3)
No desmonte ni modifique la unidad de
carga rápida, existe riesgo de electrocución e
incendio.
Para conocer su funcionamiento, consulte las
instrucciones del usuario de la unidad de carga
rápida
Unidad de control (modo 2)
Tipo 1
Tipo 2POWER
Verde: se ha establecido la conexión
eléctrica, la carga puede empezar.
CHARGE
Verde intermitente: carga en curso o
temperatura de preacondicionamiento activada.
Verde fijo: la carga ha finalizado.
FAULT
Rojo: anomalÃa, no se permite la carga o
ésta debe detenerse inmediatamente. Compruebe
que todos los elementos estén conectados
correctamente y que no haya fallos en el sistema
eléctrico.
Si el testigo no se apaga, póngase en contacto
con un concesionario autorizado PEUGEOT o con
un taller cualificado.
Al conectar el cable de carga a una toma
eléctrica doméstica, todos los testigos se iluminan
brevemente.
Si los testigos no se iluminan, compruebe el
disyuntor de la toma eléctrica doméstica. –
Si el disyuntor ha saltado, póngase en contacto
con un profesional para que compruebe que el
suministro eléctrico sea adecuado y realice las
reparaciones necesarias.
–
Si el disyuntor no ha saltado, deje de utilizar
el cable de carga y póngase en contacto con un
concesionario PEUGEOT
o taller cualificado.
Etiqueta de la unidad de control tipo 1:
recomendaciones
1.
Antes de utilizar el cable de carga, consulte
el manual.
2. El uso incorrecto de este cable de carga
puede provocar un incendio, daños
materiales y daños personales graves, e
incluso mortales debido a una descarga
eléctrica.
3. Utilice siempre una toma de corriente que
esté dotada de una toma a tierra adecuada
y protegida por un dispositivo de corriente
residual de 30 mA.
4. Utilice siempre una toma eléctrica protegida
por un disyuntor adecuado para el amperaje
actual del circuito eléctrico.
Page 184 of 292

182
Información práctica

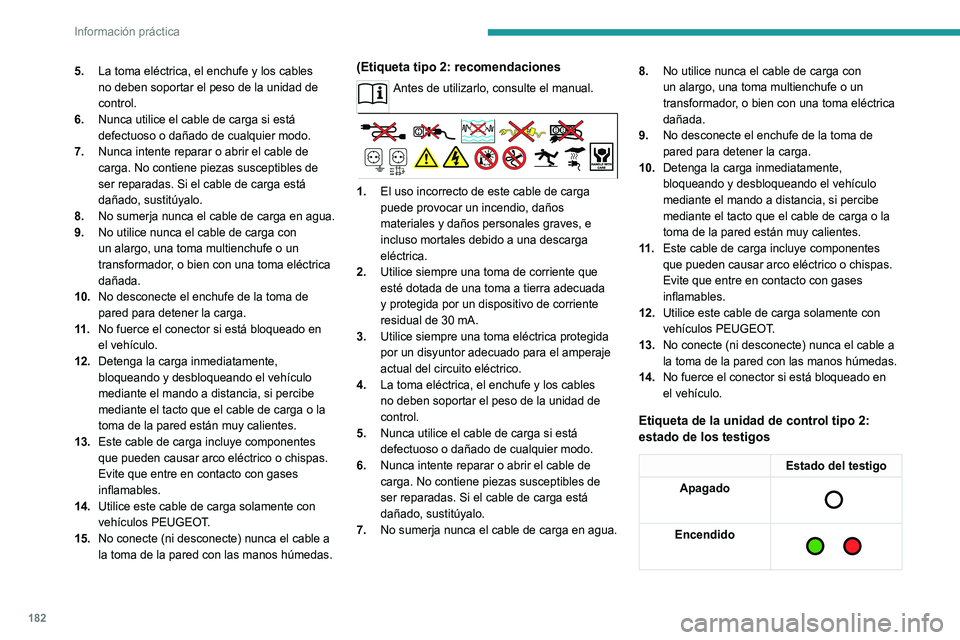

5.La toma eléctrica, el enchufe y los cables
no deben soportar el peso de la unidad de
control.
6. Nunca utilice el cable de carga si está
defectuoso o dañado de cualquier modo.
7. Nunca intente reparar o abrir el cable de
carga. No contiene piezas susceptibles de
ser reparadas. Si el cable de carga está
dañado, sustitúyalo.
8. No sumerja nunca el cable de carga en agua.
9. No utilice nunca el cable de carga con
un alargo, una toma multienchufe o un
transformador, o bien con una toma eléctrica
dañada.
10. No desconecte el enchufe de la toma de
pared para detener la carga.
11 . No fuerce el conector si está bloqueado en
el vehÃculo.
12. Detenga la carga inmediatamente,
bloqueando y desbloqueando el vehÃculo
mediante el mando a distancia, si percibe
mediante el tacto que el cable de carga o la
toma de la pared están muy calientes.
13. Este cable de carga incluye componentes
que pueden causar arco eléctrico o chispas.
Evite que entre en contacto con gases
inflamables.
14. Utilice este cable de carga solamente con
vehÃculos PEUGEOT.
15. No conecte (ni desconecte) nunca el cable a
la toma de la pared con las manos húmedas.(Etiqueta tipo 2: recomendaciones
Antes de utilizarlo, consulte el manual.
1.El uso incorrecto de este cable de carga
puede provocar un incendio, daños
materiales y daños personales graves, e
incluso mortales debido a una descarga
eléctrica.
2. Utilice siempre una toma de corriente que
esté dotada de una toma a tierra adecuada
y protegida por un dispositivo de corriente
residual de 30 mA.
3. Utilice siempre una toma eléctrica protegida
por un disyuntor adecuado para el amperaje
actual del circuito eléctrico.
4. La toma eléctrica, el enchufe y los cables
no deben soportar el peso de la unidad de
control.
5. Nunca utilice el cable de carga si está
defectuoso o dañado de cualquier modo.
6. Nunca intente reparar o abrir el cable de
carga. No contiene piezas susceptibles de
ser reparadas. Si el cable de carga está
dañado, sustitúyalo.
7. No sumerja nunca el cable de carga en agua. 8.
No utilice nunca el cable de carga con
un alargo, una toma multienchufe o un
transformador, o bien con una toma eléctrica
dañada.
9. No desconecte el enchufe de la toma de
pared para detener la carga.
10. Detenga la carga inmediatamente,
bloqueando y desbloqueando el vehÃculo
mediante el mando a distancia, si percibe
mediante el tacto que el cable de carga o la
toma de la pared están muy calientes.
11 . Este cable de carga incluye componentes
que pueden causar arco eléctrico o chispas.
Evite que entre en contacto con gases
inflamables.
12. Utilice este cable de carga solamente con
vehÃculos PEUGEOT.
13. No conecte (ni desconecte) nunca el cable a
la toma de la pared con las manos húmedas.
14. No fuerce el conector si está bloqueado en
el vehÃculo.
Etiqueta de la unidad de control tipo 2:
estado de los testigos
Estado del testigo
Apagado
Encendido
Page 185 of 292

183
Información práctica

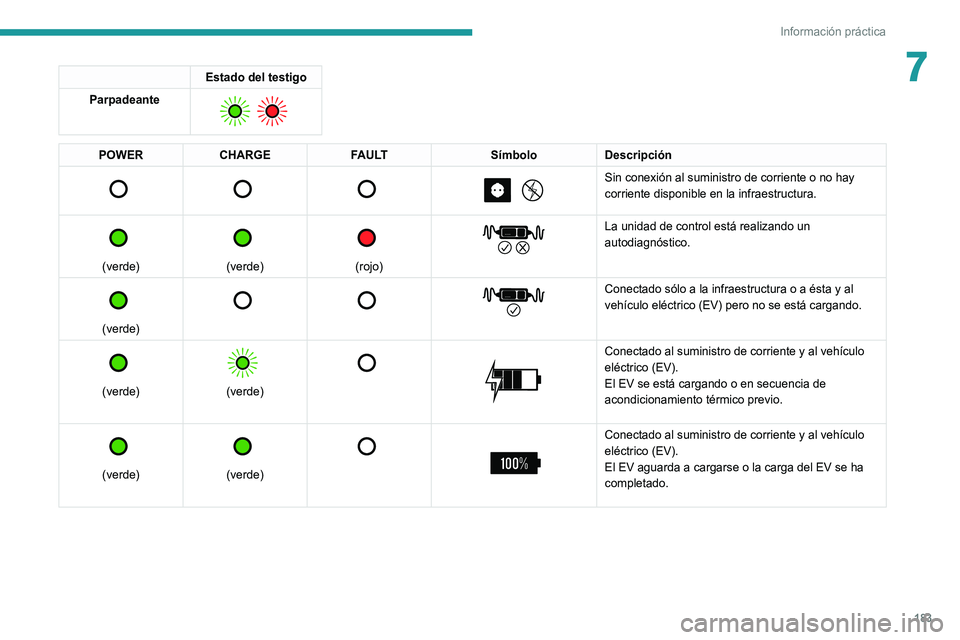

7Estado del testigo
Parpadeante
POWER CHARGE FAULT SÃmboloDescripción
Sin conexión al suministro de corriente o no hay
corriente disponible en la infraestructura.
(verde)
(verde)
(rojo)
La unidad de control está realizando un
autodiagnóstico.
(verde)
Conectado sólo a la infraestructura o a ésta y al
vehÃculo eléctrico (EV) pero no se está cargando.
(verde)
(verde)
Conectado al suministro de corriente y al vehÃculo
eléctrico (EV).
El EV se está cargando o en secuencia de
acondicionamiento térmico previo.
(verde)
(verde)
Conectado al suministro de corriente y al vehÃculo
eléctrico (EV).
El EV aguarda a cargarse o la carga del EV se ha
completado.
Page 186 of 292

184
Información práctica

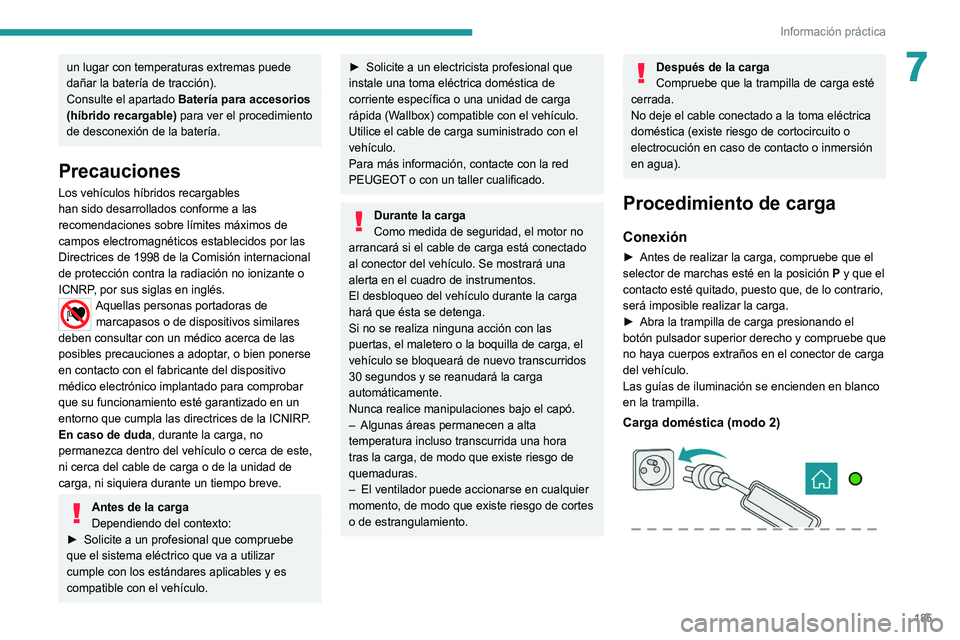

un lugar con temperaturas extremas puede
dañar la baterÃa de tracción).
Consulte el apartado BaterÃa para accesorios
(hÃbrido recargable) para ver el procedimiento
de desconexión de la baterÃa.
Precauciones
Los vehÃculos hÃbridos recargables
han sido desarrollados conforme a las
recomendaciones sobre lÃmites máximos de
campos electromagnéticos establecidos por las
Directrices de 1998 de la Comisión internacional
de protección contra la radiación no ionizante o
ICNRP, por sus siglas en inglés.
Aquellas personas portadoras de marcapasos o de dispositivos similares
deben consultar con un médico acerca de las
posibles precauciones a adoptar, o bien ponerse
en contacto con el fabricante del dispositivo
médico electrónico implantado para comprobar
que su funcionamiento esté garantizado en un
entorno que cumpla las directrices de la ICNIRP.
En caso de duda, durante la carga, no
permanezca dentro del vehÃculo o cerca de este,
ni cerca del cable de carga o de la unidad de
carga, ni siquiera durante un tiempo breve.
Antes de la carga
Dependiendo del contexto:
â–º Solicite a un profesional que compruebe
que el sistema eléctrico que va a utilizar
cumple con los estándares aplicables y es
compatible con el vehÃculo.

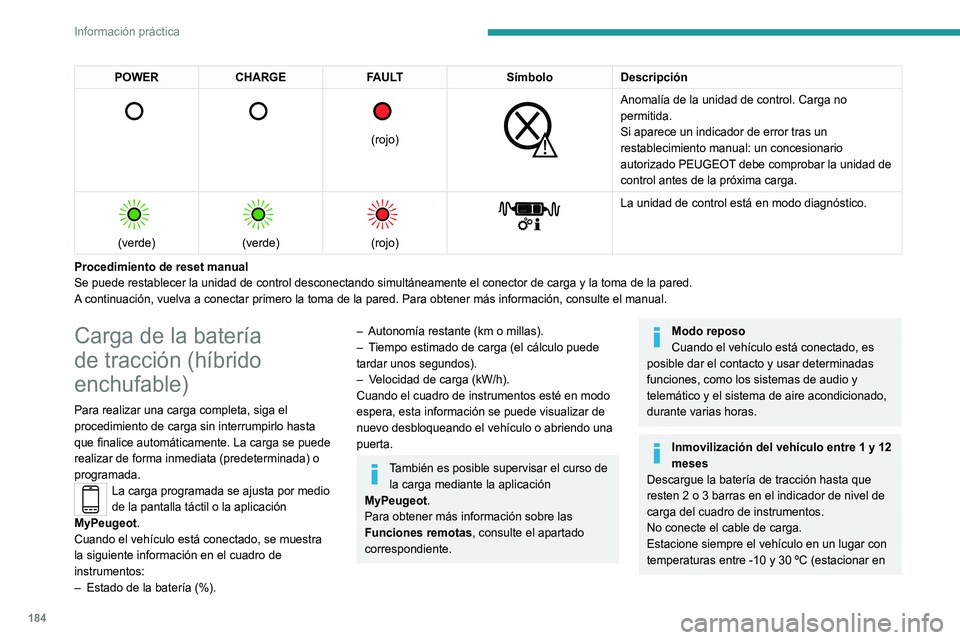

POWER CHARGE FAULT SÃmboloDescripción
(rojo)
AnomalÃa de la unidad de control. Carga no
permitida.
Si aparece un indicador de error tras un
restablecimiento manual: un concesionario
autorizado PEUGEOT debe comprobar la unidad de
control antes de la próxima carga.
(verde)
(verde)
(rojo)
La unidad de control está en modo diagnóstico.
Procedimiento de reset manual
Se puede restablecer la unidad de control desconectando simultáneamen\
te el conector de carga y la toma de la pared.
A continuación, vuelva a conectar primero la toma de la pared. Para ob\
tener más información, consulte el manual.
Carga de la baterÃa
de tracción (hÃbrido
enchufable)
Para realizar una carga completa, siga el
procedimiento de carga sin interrumpirlo hasta
que finalice automáticamente. La carga se puede
realizar de forma inmediata (predeterminada) o
programada.
La carga programada se ajusta por medio
de la pantalla táctil o la aplicación
MyPeugeot.
Cuando el vehÃculo está conectado, se muestra
la siguiente información en el cuadro de
instrumentos:
–
Estado de la baterÃa (%).
– AutonomÃa restante (km o millas).
– T iempo estimado de carga (el cálculo puede
tardar unos segundos).
–
V
elocidad de carga (kW/h).
Cuando el cuadro de instrumentos esté en modo
espera, esta información se puede visualizar de
nuevo desbloqueando el vehÃculo o abriendo una
puerta.
También es posible supervisar el curso de la carga mediante la aplicación
MyPeugeot.
Para obtener más información sobre las
Funciones remotas, consulte el apartado
correspondiente.
Modo reposo
Cuando el vehÃculo está conectado, es
posible dar el contacto y usar determinadas
funciones, como los sistemas de audio y
telemático y el sistema de aire acondicionado,
durante varias horas.
Inmovilización del vehÃculo entre 1 y 12
meses
Descargue la baterÃa de tracción hasta que
resten 2 o 3 barras en el indicador de nivel de
carga del cuadro de instrumentos.
No conecte el cable de carga.
Estacione siempre el vehÃculo en un lugar con
temperaturas entre -10 y 30 ºC (estacionar en
Page 187 of 292

185
Información práctica
7un lugar con temperaturas extremas puede
dañar la baterÃa de tracción).
Consulte el apartado BaterÃa para accesorios
(hÃbrido recargable) para ver el procedimiento
de desconexión de la baterÃa.
Precauciones
Los vehÃculos hÃbridos recargables
han sido desarrollados conforme a las
recomendaciones sobre lÃmites máximos de
campos electromagnéticos establecidos por las
Directrices de 1998 de la Comisión internacional
de protección contra la radiación no ionizante o
ICNRP, por sus siglas en inglés.
Aquellas personas portadoras de marcapasos o de dispositivos similares
deben consultar con un médico acerca de las
posibles precauciones a adoptar, o bien ponerse
en contacto con el fabricante del dispositivo
médico electrónico implantado para comprobar
que su funcionamiento esté garantizado en un
entorno que cumpla las directrices de la ICNIRP.
En caso de duda, durante la carga, no
permanezca dentro del vehÃculo o cerca de este,
ni cerca del cable de carga o de la unidad de
carga, ni siquiera durante un tiempo breve.
Antes de la carga
Dependiendo del contexto:
â–º
Solicite a un profesional que compruebe
que el sistema eléctrico que va a utilizar
cumple con los estándares aplicables y es
compatible con el vehÃculo.
â–º Solicite a un electricista profesional que
instale una toma eléctrica doméstica de
corriente especÃfica o una unidad de carga
rápida (W
allbox) compatible con el vehÃculo.
Utilice el cable de carga suministrado con el
vehÃculo.
Para más información, contacte con la red
PEUGEOT o con un taller cualificado.
Durante la carga
Como medida de seguridad, el motor no
arrancará si el cable de carga está conectado
al conector del vehÃculo. Se mostrará una
alerta en el cuadro de instrumentos.
El desbloqueo del vehÃculo durante la carga
hará que ésta se detenga.
Si no se realiza ninguna acción con las
puertas, el maletero o la boquilla de carga, el
vehÃculo se bloqueará de nuevo transcurridos
30 segundos y se reanudará la carga
automáticamente.
Nunca realice manipulaciones bajo el capó.
–
Algunas áreas permanecen a alta
temperatura incluso transcurrida una hora
tras la carga, de modo que existe riesgo de
quemaduras.
–
El ventilador puede accionarse en cualquier
momento, de modo que existe riesgo de cortes
o de estrangulamiento.
Después de la carga
Compruebe que la trampilla de carga esté
cerrada.
No deje el cable conectado a la toma eléctrica
doméstica (existe riesgo de cortocircuito o
electrocución en caso de contacto o inmersión
en agua).
Procedimiento de carga
Conexión
â–º Antes de realizar la carga, compruebe que el
selector de marchas esté en la posición P y que el
contacto esté quitado, puesto que, de lo contrario,
será imposible realizar la carga.
â–º
Abra la trampilla de carga presionando el
botón pulsador superior derecho y compruebe que
no haya cuerpos extraños en el conector de carga
del vehÃculo.
Las guÃas de iluminación se encienden en blanco
en la trampilla.
Carga doméstica (modo 2)
Page 188 of 292

186
Información práctica
Carga programada
Ajustes
Con PEUGEOT Connect Nav► En el menú Energy de la pantalla táctil,
seleccione la página Carga.
â–º Establezca la hora de inicio de la carga.
â–º Pulse OK.
La configuración se guarda en el sistema.
Con PEUGEOT Connect Radio o PEUGEOT
Connect Nav
También puede configurar la función de carga programada en cualquier momento
mediante un teléfono móvil, utilizando la
aplicación MyPeugeot.
Para obtener más información sobre las
Funciones remotas, consulte el apartado
correspondiente.
Activación
â–º Conecte el vehÃculo al equipamiento de carga
que desee.
► Pulse este botón en la trampilla antes
de un minuto para activar la carga
programada (esta acción se confirma al
encenderse las guÃas de iluminación de color
azul).
Dispositivo de enganche
de remolque
Distribución de la carga

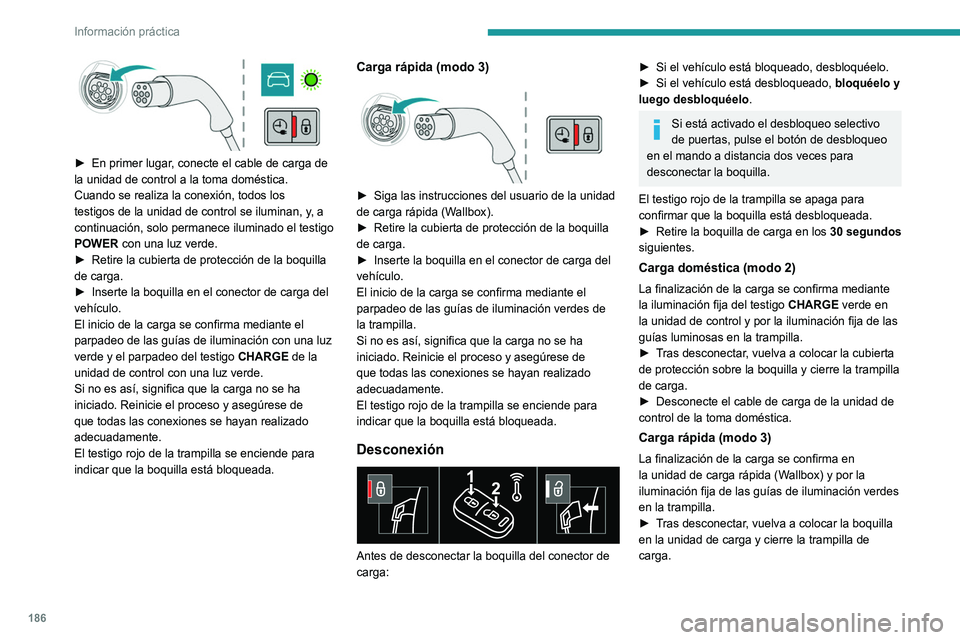

â–º En primer lugar , conecte el cable de carga de
la unidad de control a la toma doméstica.
Cuando se realiza la conexión, todos los
testigos de la unidad de control se iluminan, y, a
continuación, solo permanece iluminado el testigo
POWER con una luz verde.
â–º
Retire la cubierta de protección de la boquilla
de carga.
â–º
Inserte la boquilla en el conector de carga del
vehÃculo.
El inicio de la carga se confirma mediante el
parpadeo de las guÃas de iluminación con una luz
verde y el parpadeo del testigo
CHARGE de la
unidad de control con una luz verde.
Si no es asÃ, significa que la carga no se ha
iniciado. Reinicie el proceso y asegúrese de
que todas las conexiones se hayan realizado
adecuadamente.
El testigo rojo de la trampilla se enciende para
indicar que la boquilla está bloqueada.
Carga rápida (modo 3)
â–º Siga las instrucciones del usuario de la unidad
de carga rápida (W allbox).
â–º
Retire la cubierta de protección de la boquilla
de carga.
â–º
Inserte la boquilla en el conector de carga del
vehÃculo.
El inicio de la carga se confirma mediante el
parpadeo de las guÃas de iluminación verdes de
la trampilla.
Si no es asÃ, significa que la carga no se ha
iniciado. Reinicie el proceso y asegúrese de
que todas las conexiones se hayan realizado
adecuadamente.
El testigo rojo de la trampilla se enciende para
indicar que la boquilla está bloqueada.
Desconexión
Antes de desconectar la boquilla del conector de
carga:
â–º Si el vehÃculo está bloqueado, desbloquéelo.
â–º Si el vehÃculo está desbloqueado, bloquéelo y
luego desbloquéelo.
Si está activado el desbloqueo selectivo
de puertas, pulse el botón de desbloqueo
en el mando a distancia dos veces para
desconectar la boquilla.
El testigo rojo de la trampilla se apaga para
confirmar que la boquilla está desbloqueada.
â–º
Retire
la boquilla de carga en los 30 segundos
siguientes.
Carga doméstica (modo 2)
La finalización de la carga se confirma mediante
la iluminación fija del testigo CHARGE verde en
la unidad de control y por la iluminación fija de las
guÃas luminosas en la trampilla.
â–º
T
ras desconectar, vuelva a colocar la cubierta
de protección sobre la boquilla y cierre la trampilla
de carga.
â–º
Desconecte el cable de carga de la unidad de
control de la toma doméstica.
Carga rápida (modo 3)
La finalización de la carga se confirma en
la unidad de carga rápida (Wallbox) y por la
iluminación fija de las guÃas de iluminación verdes
en la trampilla.
â–º
T
ras desconectar, vuelva a colocar la boquilla
en la unidad de carga y cierre la trampilla de
carga.
Page 189 of 292

187
Información práctica

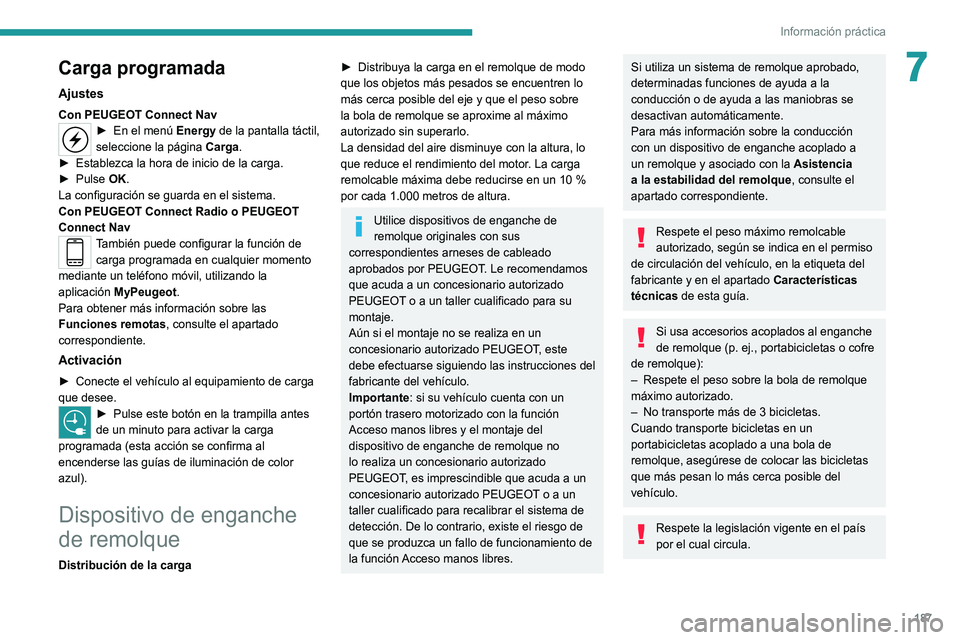

7Carga programada
Ajustes
Con PEUGEOT Connect Nav► En el menú Energy de la pantalla táctil,
seleccione la página Carga.
â–º
Establezca la hora de inicio de la carga.
â–º
Pulse
OK.
La configuración se guarda en el sistema.
Con PEUGEOT Connect Radio o PEUGEOT
Connect Nav
También puede configurar la función de carga programada en cualquier momento
mediante un teléfono móvil, utilizando la
aplicación MyPeugeot.
Para obtener más información sobre las
Funciones remotas, consulte el apartado
correspondiente.
Activación
â–º Conecte el vehÃculo al equipamiento de carga
que desee.
► Pulse este botón en la trampilla antes
de un minuto para activar la carga
programada (esta acción se confirma al
encenderse las guÃas de iluminación de color
azul).
Dispositivo de enganche
de remolque
Distribución de la carga
â–º Distribuya la carga en el remolque de modo
que los objetos más pesados se encuentren lo
más cerca posible del eje y que el peso sobre
la bola de remolque se aproxime al máximo
autorizado sin superarlo.
La densidad del aire disminuye con la altura, lo
que reduce el rendimiento del motor
. La carga
remolcable máxima debe reducirse en un 10
%
por cada 1.000 metros de altura.
Utilice dispositivos de enganche de
remolque originales con sus
correspondientes arneses de cableado
aprobados por PEUGEOT. Le recomendamos
que acuda a un concesionario autorizado
PEUGEOT o a un taller cualificado para su
montaje.
Aún si el montaje no se realiza en un
concesionario autorizado PEUGEOT, este
debe efectuarse siguiendo las instrucciones del
fabricante del vehÃculo.
Importante: si su vehÃculo cuenta con un
portón trasero motorizado con la función
Acceso manos libres y el montaje del
dispositivo de enganche de remolque no
lo realiza un concesionario autorizado
PEUGEOT, es imprescindible que acuda a un
concesionario autorizado PEUGEOT o a un
taller cualificado para recalibrar el sistema de
detección. De lo contrario, existe el riesgo de
que se produzca un fallo de funcionamiento de
la función Acceso manos libres.
Si utiliza un sistema de remolque aprobado,
determinadas funciones de ayuda a la
conducción o de ayuda a las maniobras se
desactivan automáticamente.
Para más información sobre la conducción
con un dispositivo de enganche acoplado a
un remolque y asociado con la Asistencia
a la estabilidad del remolque, consulte el
apartado correspondiente.
Respete el peso máximo remolcable
autorizado, según se indica en el permiso
de circulación del vehÃculo, en la etiqueta del
fabricante y en el apartado CaracterÃsticas
técnicas de esta guÃa.
Si usa accesorios acoplados al enganche
de remolque (p. ej., portabicicletas o cofre
de remolque):
–
Respete el peso sobre la bola de remolque
máximo autorizado.
–
No transporte más de 3 bicicletas.
Cuando transporte bicicletas en un
portabicicletas acoplado a una bola de
remolque, asegúrese de colocar las bicicletas
que más pesan lo más cerca posible del
vehÃculo.
Respete la legislación vigente en el paÃs
por el cual circula.
Page 190 of 292

188
Información práctica
– La bola de remolque no debe tener holgura;
compruébelo zarandeándola con la mano.
Si la bola de remolque no está bloqueada,
el remolque podrÃa soltarse y provocar un
accidente.
Durante la utilización
No libere nunca el sistema de bloqueo si
hay un remolque o un portacargas enganchado
a la bola.
No supere nunca el peso máximo autorizado
para el vehÃculo (masa máxima autorizada o
MMA).
Respete siempre la carga máxima autorizada
para el dispositivo de enganche de
remolque: si se supera, el dispositivo puede
desengancharse del vehÃculo y provocar un
accidente.
Antes de iniciar la conducción, compruebe el
reglaje de la altura de los faros y que las luces
del remolque funcionen correctamente.
Para más información relativa al Reglaje de
la altura de los faros, consulte el apartado
correspondiente.
Después de la utilización
Cuando viaje sin un remolque o
portacargas, retire la bola de remolque y
coloque el obturador de protección en el
soporte, para facilitar la visibilidad de la
matrÃcula y/o de su iluminación.
VehÃculo equipado con portón trasero
motorizado con la función Acceso
manos libres
Para evitar abrir el portón trasero
inintencionadamente al manipular el dispositivo
de enganche de remolque:
–
Desactive previamente esta función en el
menú de configuración del vehÃculo.
–
O aleje la llave electrónica de la zona de
detección, con el portón trasero cerrado.
Dispositivo de enganche
de remolque con
bola desmontable sin
herramientas
Presentación
Para instalar o retirar este enganche de remolque
original, no se requieren herramientas.
1. Soporte
2. Obturador de protección
3. Toma de conexión
4. Anilla de seguridad
5. Bola de remolque desmontable
6. Ruedecilla de bloqueo/desbloqueo
7. Cerradura de seguridad con llave
8. Etiqueta para anotar las referencias de la llave
A.En la posición bloqueada (marcas verdes
opuestas la una a la otra), la ruedecilla está
en contacto con la bola de remolque (no hay
separación).
B. En la posición desbloqueada (marca roja
opuesta a la marca verde), la ruedecilla ya
no está en contacto con la bola de remolque
(separación de unos 5
mm).
Pegue la etiqueta que se incluye en una
ubicación claramente visible, cerca del
soporte o en el maletero.
Los remolques con luces LED no son
compatibles con el arnés de cables de
este dispositivo.
Para conducir de forma segura con un
dispositivo de enganche de remolque,
consulte el apartado correspondiente.
Antes de cada utilización
Verifique que la bola de remolque esté
correctamente montada, comprobando los
siguientes puntos:
–
La marca verde de la ruedecilla coincide con
la marca verde de la bola de remolque,
–
La ruedecilla está en contacto con la bola de
remolque (posición
A).
–
La cerradura con llave está cerrada y la llave
retirada; la ruedecilla no se puede accionar
,
