Peugeot 508 2011 Manual do proprietário (in Portuguese)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 508, Model: Peugeot 508 2011Pages: 340, PDF Size: 25.77 MB

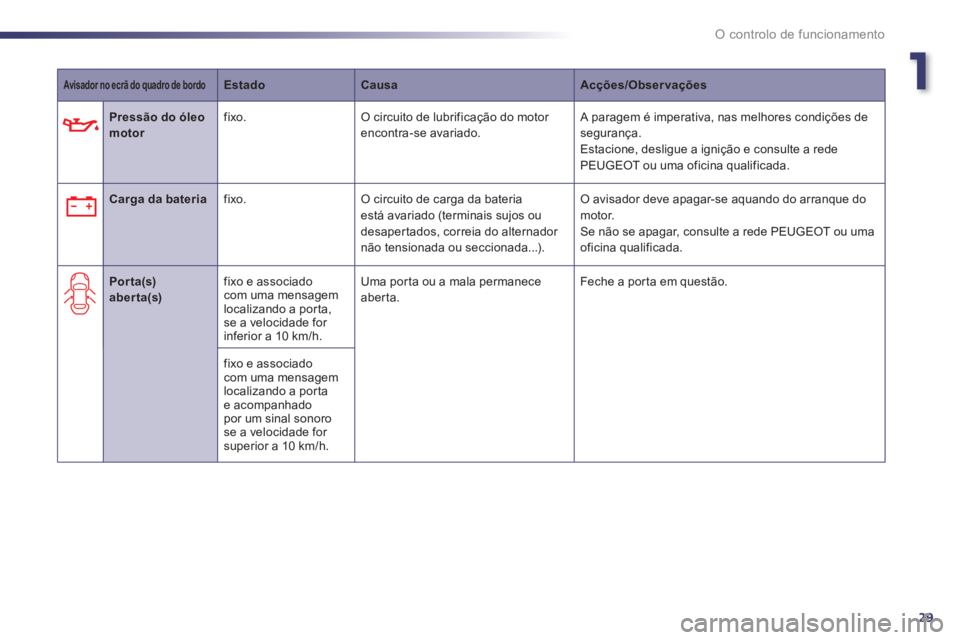

Page 31 of 340
1
29
O controlo de funcionamento
Avisador
no ecrã do quadro de bordo
Estado
Causa
Acções/Observações
Pressão do óleo
motor
fixo. O circuito de lubrificação do motor
encontra-se avariado. A paragem é imperativa, nas melhores condições de
segurança.
Estacione, desligue a ignição e consulte a rede
PEUGEOT ou uma oficina qualificada.
Carga da bateria
fixo. O circuito de carga da bateria
está avariado (terminais sujos ou
desaper tados, correia do alternador
não tensionada ou seccionada...). O avisador deve apagar-se aquando do arranque do
motor.
Se não se apagar, consulte a rede PEUGEOT ou uma
oficina qualificada.
Por ta(s)
aberta(s)
fixo e associado
com uma mensagem
localizando a por ta,
se a velocidade for
inferior a 10 km/h. Uma por ta ou a mala permanece
aberta. Feche a por ta em questão.
fixo e associado
com uma mensagem
localizando a por ta
e acompanhado
por um sinal sonoro
se a velocidade for
superior a 10 km/h.

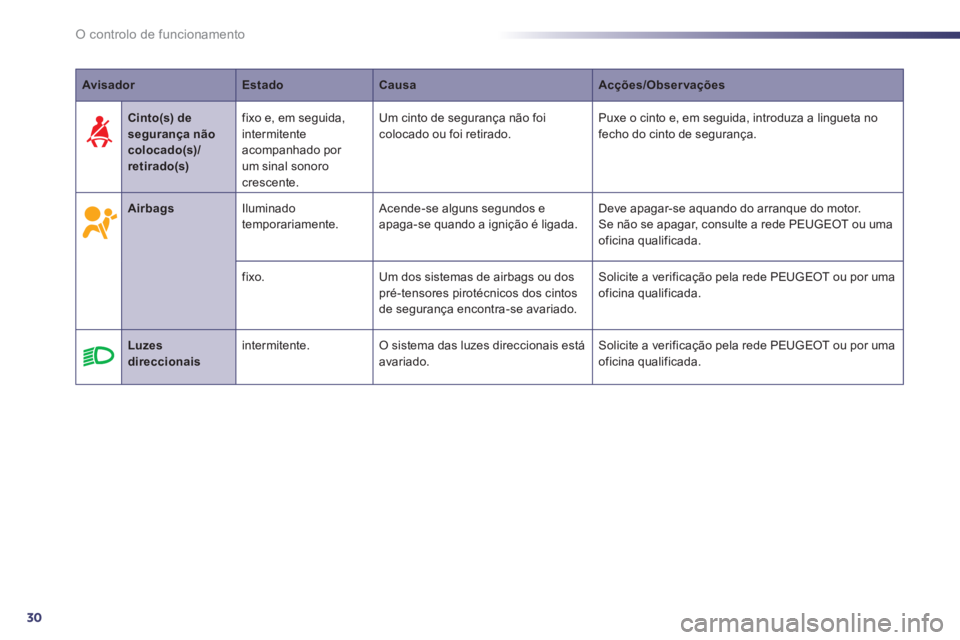

Page 32 of 340
30
O controlo de funcionamento
Avisador
Estado
Causa
Acções/Observações
Airbags
Iluminado
temporariamente. Acende-se alguns segundos e
apaga-se quando a ignição é ligada. Deve apagar-se aquando do arranque do motor.
Se não se apagar, consulte a rede PEUGEOT ou uma
oficina qualificada.
fixo. Um dos sistemas de airbags ou dos
pré-tensores pirotécnicos dos cintos
de segurança encontra-se avariado. Solicite a verificação pela rede PEUGEOT ou por uma
oficina qualificada.
Luzes
direccionais
intermitente. O sistema das luzes direccionais está
avariado. Solicite a verificação pela rede PEUGEOT ou por uma
oficina qualificada.
Cinto(s) de
segurança não
colocado(s)/
retirado(s)
fixo e, em seguida,
intermitente
acompanhado por
um sinal sonoro
crescente. Um cinto de segurança não foi
colocado ou foi retirado. Puxe o cinto e, em seguida, introduza a lingueta no
fecho do cinto de segurança.

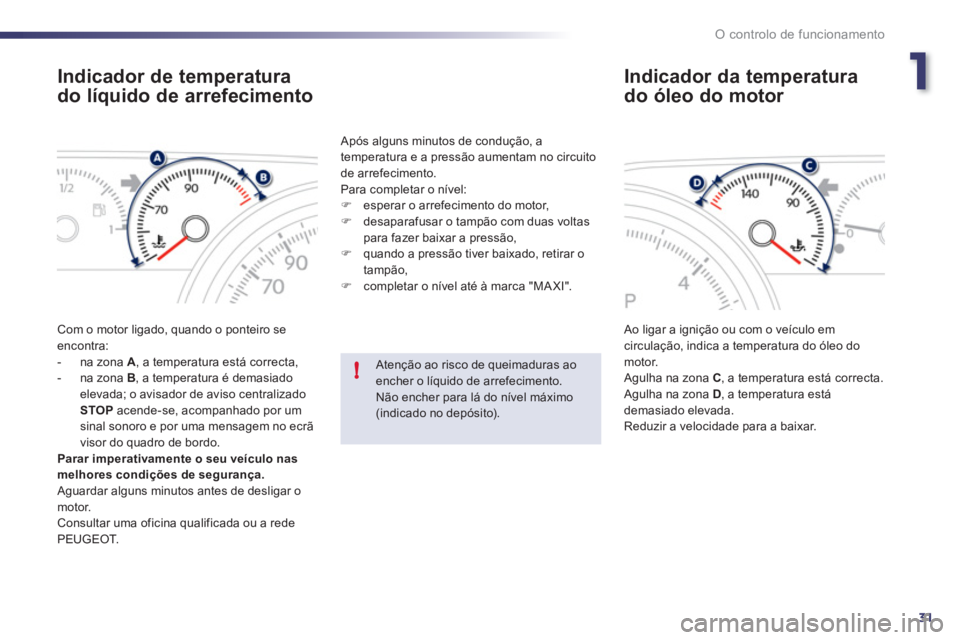

Page 33 of 340
1
31
!
O controlo de funcionamento
Indicador de temperatura
do líquido de arrefecimento
Com o motor ligado, quando o ponteiro se
encontra:
- na zona A
, a temperatura está correcta,
- na zona B
, a temperatura é demasiado
elevada; o avisador de aviso centralizado
STOP
acende-se, acompanhado por um
sinal sonoro e por uma mensagem no ecrã
visor do quadro de bordo.
Parar imperativamente o seu veículo nas
melhores condições de segurança.
Aguardar alguns minutos antes de desligar o
motor.
Consultar uma oficina qualificada ou a rede
PEUGEOT.
Após alguns minutos de condução, a
temperatura e a pressão aumentam no circuito
de arrefecimento.
Para completar o nível:
)
esperar o arrefecimento do motor,
)
desaparafusar o tampão com duas voltas
para fazer baixar a pressão,
)
quando a pressão tiver baixado, retirar o
tampão,
)
completar o nível até à marca "MA XI".
Ao ligar a ignição ou com o veículo em
circulação, indica a temperatura do óleo do
motor.
Agulha na zona C
, a temperatura está correcta.
Agulha na zona D
, a temperatura está
demasiado elevada.
Reduzir a velocidade para a baixar.
Indicador da temperatura
do óleo do motor
Atenção ao risco de queimaduras ao
encher o líquido de arrefecimento.
Não encher para lá do nível máximo
(indicado no depósito).
Page 34 of 340
32
i
O controlo de funcionamento
*
Consoante a versão.
CHECK (auto-teste do veículo)
CHECK automático
Chave na posição de contacto, todos os
avisadores das funções testadas acendem.
Apagar-se-ão após alguns segundos.
Ao mesmo tempo, um CHECK automático
(autoteste do veículo) é realizado.
No caso de uma anomalia
Uma anomalia "menor" foi detectada: o ou
os avisadores são visualizados e depois
desaparecem.
O veículo pode arrancar; todavia, consultar
rapidamente uma oficina qualificada ou a rede
PEUGEOT.
Uma avaria "maior" foi detectada: o ou
os avisadores de aler ta permanecem
visualizados, acompanhados do avisador
STOP ou SERVICE.
O veículo não deve arrancar.
Contactar rapidamente uma oficina qualificada
ou a Rede PEUGEOT.
CHECK manual
Uma pressão no botão "CHECK"
do quadro de
bordo lança o CHECK manual (auto-teste do
veículo).
Esta função permite conhecer, a qualquer
momento (chave na posição contacto ou
veículo em movimento) os aler tas presentes.
Enquanto o airbag do passageiro
estiver neutralizado * , o avisador
permanece visível.
O ecrã do quadro de bordo indica, com o
motor em funcionamento, com o veículo em
movimento:
as luzes avisadoras de perigo (em
caso de mau funcionamento). Se não for detectada nenhuma anomalia
"maior", pode ligar o seu veículo.
Reóstato de iluminação
Com as luzes acesas, premir o botão B
para
aumentar a intensidade da iluminação do posto
de condução e do ambiente do veículo ou no
botão A
para a diminuir.
Assim que a iluminação alcançar a intensidade
desejada, soltar o botão.

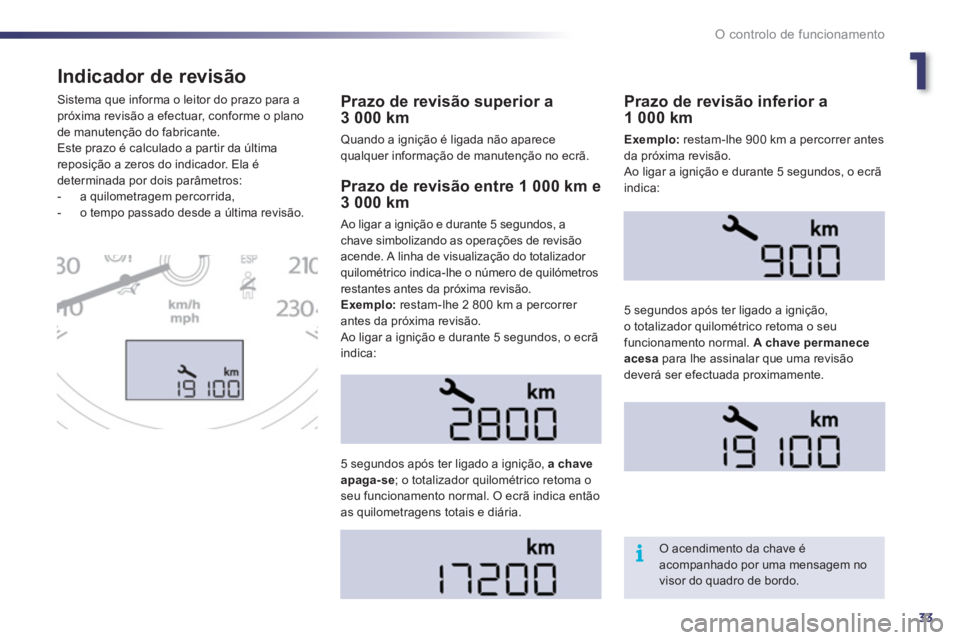

Page 35 of 340
1
33
i
O controlo de funcionamento
Indicador de revisão
Prazo de revisão superior a
3 000 km
Quando a ignição é ligada não aparece
qualquer informação de manutenção no ecrã. Sistema que informa o leitor do prazo para a
próxima revisão a efectuar, conforme o plano
de manutenção do fabricante.
Este prazo é calculado a par tir da última
reposição a zeros do indicador. Ela é
determinada por dois parâmetros:
- a quilometragem percorrida,
- o tempo passado desde a última revisão.
Prazo de revisão entre 1 000 km e
3 000 km
Ao ligar a ignição e durante 5 segundos, a
chave simbolizando as operações de revisão
acende. A linha de visualização do totalizador
quilométrico indica-lhe o número de quilómetros
restantes antes da próxima revisão.
Exemplo:
restam-lhe 2 800 km a percorrer
antes da próxima revisão.
Ao ligar a ignição e durante 5 segundos, o ecrã
indica:
5 segundos após ter ligado a ignição, a chave
apaga-se
; o totalizador quilométrico retoma o
seu funcionamento normal. O ecrã indica então
as quilometragens totais e diária.
Prazo de revisão inferior a
1 000 km
Exemplo:
restam-lhe 900 km a percorrer antes
da próxima revisão.
Ao ligar a ignição e durante 5 segundos, o ecrã
indica:
5 segundos após ter ligado a ignição,
o totalizador quilométrico retoma o seu
funcionamento normal. A chave permanece
acesa
para lhe assinalar que uma revisão
deverá ser efectuada proximamente.
O acendimento da chave é
acompanhado por uma mensagem no
visor do quadro de bordo.

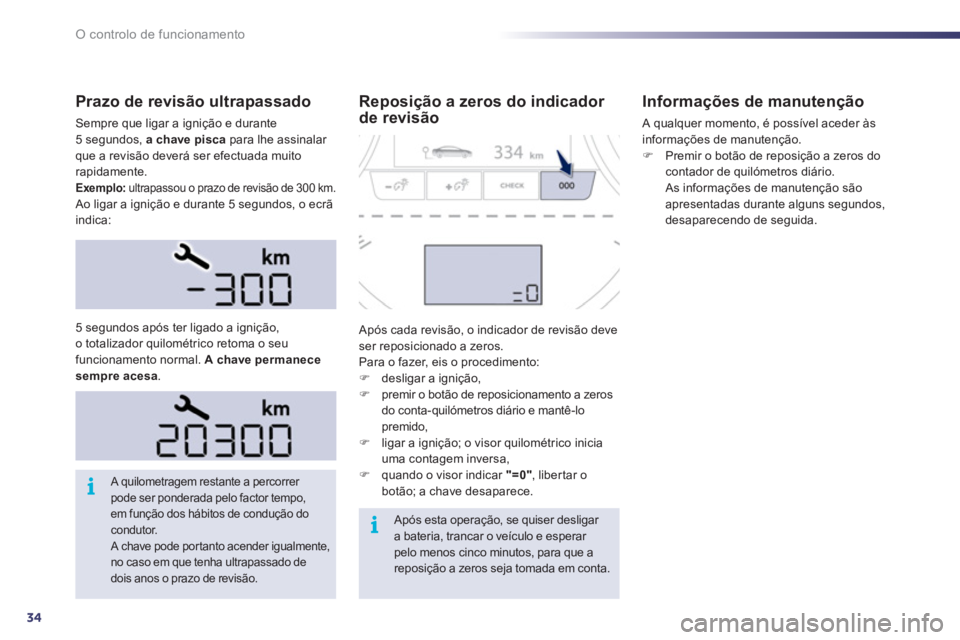

Page 36 of 340
34
i
i
O controlo de funcionamento
Prazo de revisão ultrapassado
Sempre que ligar a ignição e durante
5 segundos, a chave pisca
para lhe assinalar
que a revisão deverá ser efectuada muito
rapidamente.
Exemplo:
ultrapassou o prazo de revisão de 300 km.
Ao ligar a ignição e durante 5 segundos, o ecrã
indica:
A quilometragem restante a percorrer
pode ser ponderada pelo factor tempo,
em função dos hábitos de condução do
condutor.
A chave pode por tanto acender igualmente,
no caso em que tenha ultrapassado de
dois anos o prazo de revisão.
Após esta operação, se quiser desligar
a bateria, trancar o veículo e esperar
pelo menos cinco minutos, para que a
reposição a zeros seja tomada em conta. 5 segundos após ter ligado a ignição,
o totalizador quilométrico retoma o seu
funcionamento normal. A chave permanece
sempre acesa
.
Reposição a zeros do indicador
de revisão
Após cada revisão, o indicador de revisão deve
ser reposicionado a zeros.
Para o fazer, eis o procedimento:
)
desligar a ignição,
)
premir o botão de reposicionamento a zeros
do conta-quilómetros diário e mantê-lo
premido,
)
ligar a ignição; o visor quilométrico inicia
uma contagem inversa,
)
quando o visor indicar "=0"
, liber tar o
botão; a chave desaparece.
Informações de manutenção
A qualquer momento, é possível aceder às
informações de manutenção.
)
Premir o botão de reposição a zeros do
contador de quilómetros diário.
As informações de manutenção são
apresentadas durante alguns segundos,
desaparecendo de seguida.
Page 37 of 340
1
35
i
O controlo de funcionamento
Indicador de nível do óleo
do motor
Falta de óleo
É indicado pela visualização de uma
mensagem no visor do quadro de bordo.
Se essa falta de óleo for confirmada pela
sonda manual (vareta do óleo), complete
imperativamente o nível para evitar a
deterioração.
Anomalia no indicador de nível
de óleo
É indicado pela visualização de uma mensagem no visor do quadro
de bordo. Consultar uma oficina qualificada ou a rede PEUGEOT.
Sonda manual
Consulte o capítulo "Verificações" para
localizar a sonda manual e o enchimento do
óleo em função da sua motorização.
2 marcas de nível na vareta do óleo: A quilometragem total aparece na zona A
do
ecrã e a quilometragem diária na zona B
.
Com a quilometragem diária apresentada,
premir o botão durante alguns segundos.
Totalizador quilométrico
Reposição a zero da
quilometragem diária
Sistema que informa o condutor acerca da
validade ou não do nível do óleo no motor.
Esta informação é indicada durante alguns
segundos ao ligar a ignição, após a informação
sobre a revisão.
Qualquer verificação deste nível só
é válida se o veículo estiver em solo
horizontal, com o motor parado há mais
de 30 minutos.
- A
= maxi; nunca ultrapassar
este nível,
- B
= mini; complete o nível
através do tampão de
enchimento de óleo, com o
tipo de óleo adaptado à sua
motorização.
Nível de óleo correcto
É indicado pela visualização de uma
mensagem no visor do quadro de bordo.
Page 38 of 340
36
O controlo de funcionamento
Sistema que lhe fornece informações
instantâneas acerca do percurso efectuado
(autonomia, consumo…).
Computador de bordo
Ecrã do quadro de bordo
Visualização dos dados
)
Premir o comando no volante
, para
visualizar sucessivamente os diferentes
separadores do computador de bordo.
- O separador das
informações instantâneas
com:
●
a autonomia,
●
o consumo instantâneo,
●
O cálculo do tempo de
Stop & Start.
- O separador do percurso "1"
com:
●
a velocidade média,
para o primeiro percurso.
●
o consumo médio,
●
a distância percorrida,
- O separador do percurso "2"
com:
●
a velocidade média,
para o segundo percurso.
●
o consumo médio,
●
a distância percorrida,
)
Ou na extremidade do comando do limpa-
pára-brisas.

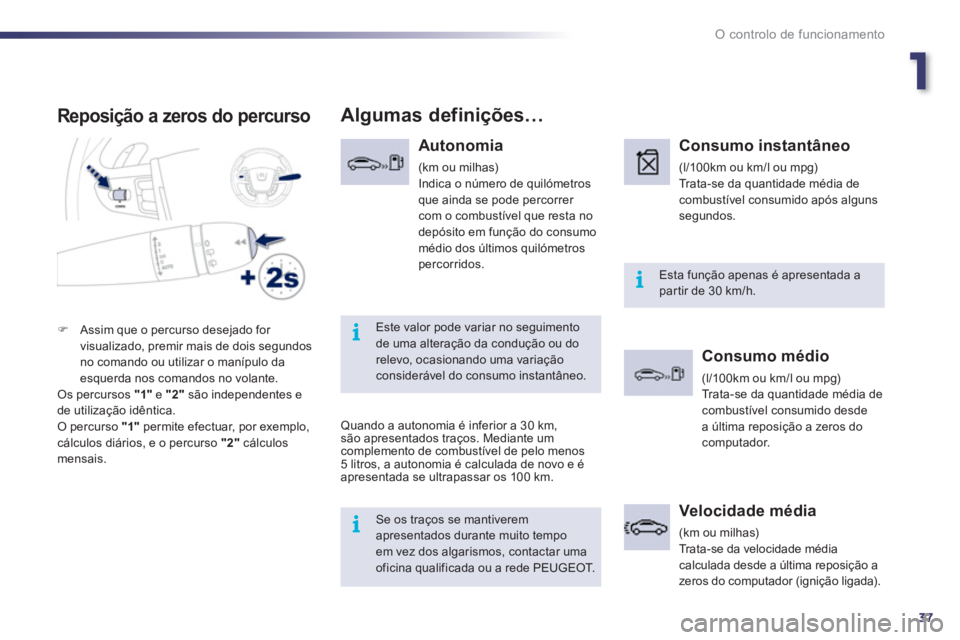

Page 39 of 340
1
37
i
i
i
O controlo de funcionamento
Reposição a zeros do percurso
Se os traços se mantiverem
apresentados durante muito tempo
em vez dos algarismos, contactar uma
oficina qualificada ou a rede PEUGEOT. Esta função apenas é apresentada a
par tir de 30 km/h.
Este valor pode variar no seguimento
de uma alteração da condução ou do
relevo, ocasionando uma variação
considerável do consumo instantâneo.
Algumas definições…
Autonomia
(km ou milhas)
Indica o número de quilómetros
que ainda se pode percorrer
com o combustível que resta no
depósito em função do consumo
médio dos últimos quilómetros
percorridos.
Quando a autonomia é inferior a 30 km,
são apresentados traços. Mediante um
complemento de combustível de pelo menos
5 litros, a autonomia é calculada de novo e é
apresentada se ultrapassar os 100 km.
Consumo instantâneo
(l/100km ou km/l ou mpg)
Trata-se da quantidade média de
combustível consumido após alguns
segundos.
Consumo médio
(l/100km ou km/l ou mpg)
Trata-se da quantidade média de
combustível consumido desde
a última reposição a zeros do
computador.
Velocidade média
(km ou milhas)
Trata-se da velocidade média
calculada desde a última reposição a
zeros do computador (ignição ligada).
)
Assim que o percurso desejado for
visualizado, premir mais de dois segundos
no comando ou utilizar o manípulo da
esquerda nos comandos no volante.
Os percursos "1"
e "2"
são independentes e
de utilização idêntica.
O percurso "1"
permite efectuar, por exemplo,
cálculos diários, e o percurso "2"
cálculos
mensais.
Page 40 of 340
38
O controlo de funcionamento
Contador de tempo do
Stop & Start
(minutos/segundos ou horas/
minutos)
Se o seu veículo se encontrar
equipado com Stop & Star t, um
contador de tempo acumula as
durações de entrada em modo
STOP durante o trajecto.
É reposto a zeros cada vez que a
ignição é ligada com a chave.
