Page 191 of 340
8
189
i
Informazioni pratiche
1.
Luci di stop (diodi
elettroluminescenti-LED).
2.
Luci di retromarcia (W19W).
3.
Indicatori di direzione (PY21W color ambra).
4.
Luci di posizione (diodi
elettroluminescenti-LED).
5.
Fari fendinebbia (diodi
elettroluminescenti-LED).

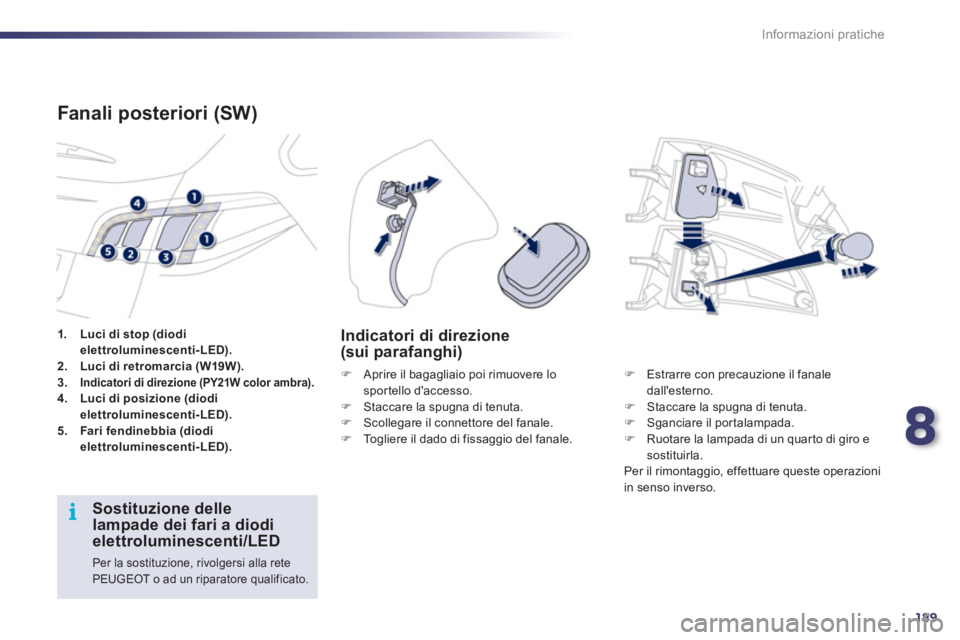

Fanali posteriori (SW )
)
Aprire il bagagliaio poi rimuovere lo
spor tello d'accesso.
)
Staccare la spugna di tenuta.
)
Scollegare il connettore del fanale.
)
Togliere il dado di fissaggio del fanale.
Indicatori di direzione
(sui parafanghi)
)
Estrarre con precauzione il fanale
dall'esterno.
)
Staccare la spugna di tenuta.
)
Sganciare il por talampada.
)
Ruotare la lampada di un quarto di giro e
sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Sostituzione delle
lampade dei fari a diodi
elettroluminescenti/LED
Per la sostituzione, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
Page 192 of 340
190
Informazioni pratiche

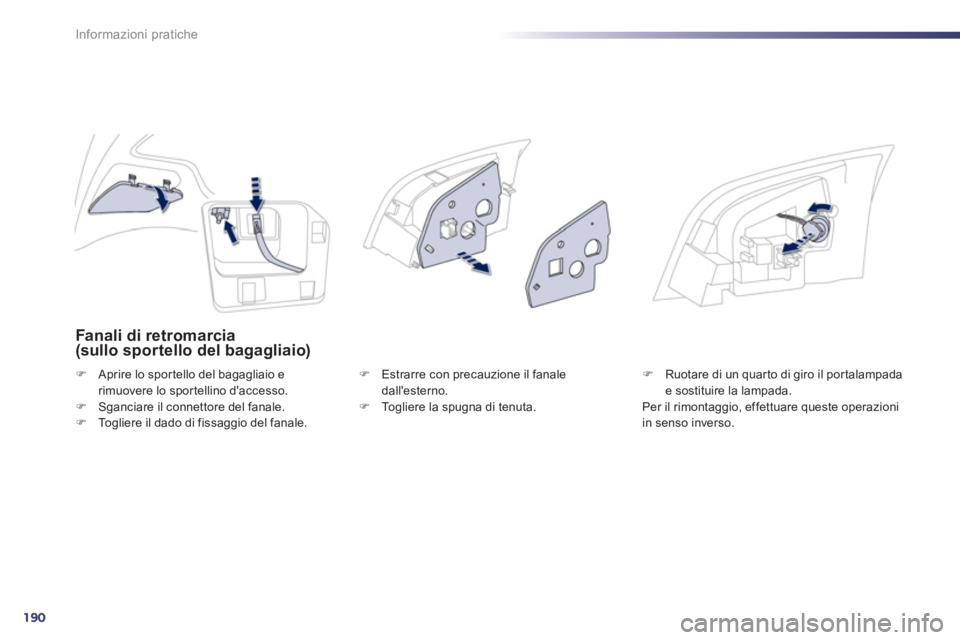

Fanali di retromarcia
(sullo sportello del bagagliaio)
)
Aprire lo spor tello del bagagliaio e
rimuovere lo spor tellino d'accesso.
)
Sganciare il connettore del fanale.
)
Togliere il dado di fissaggio del fanale.
)
Estrarre con precauzione il fanale
dall'esterno.
)
Togliere la spugna di tenuta.
)
Ruotare di un quarto di giro il portalampada
e sostituire la lampada.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Page 193 of 340
8
191
Informazioni pratiche

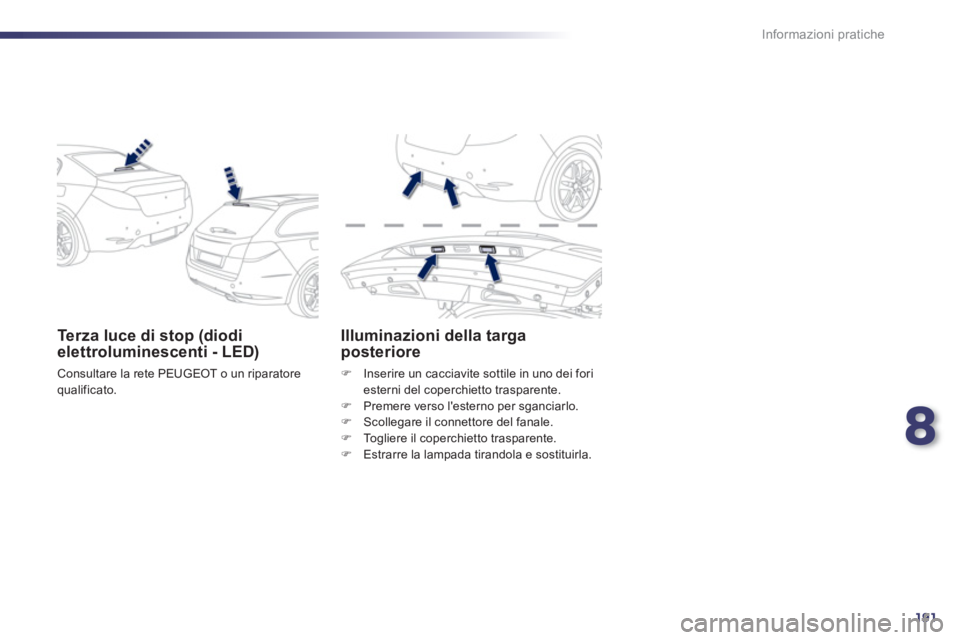

Terza luce di stop (diodi
elettroluminescenti - LED)
Consultare la rete PEUGEOT o un riparatore
qualificato.
Illuminazioni della targa
posteriore
)
Inserire un cacciavite sottile in uno dei fori
esterni del coperchietto trasparente.
)
Premere verso l'esterno per sganciarlo.
)
Scollegare il connettore del fanale.
)
Togliere il coperchietto trasparente.
)
Estrarre la lampada tirandola e sostituirla.
Page 194 of 340
192
i
!
Informazioni pratiche

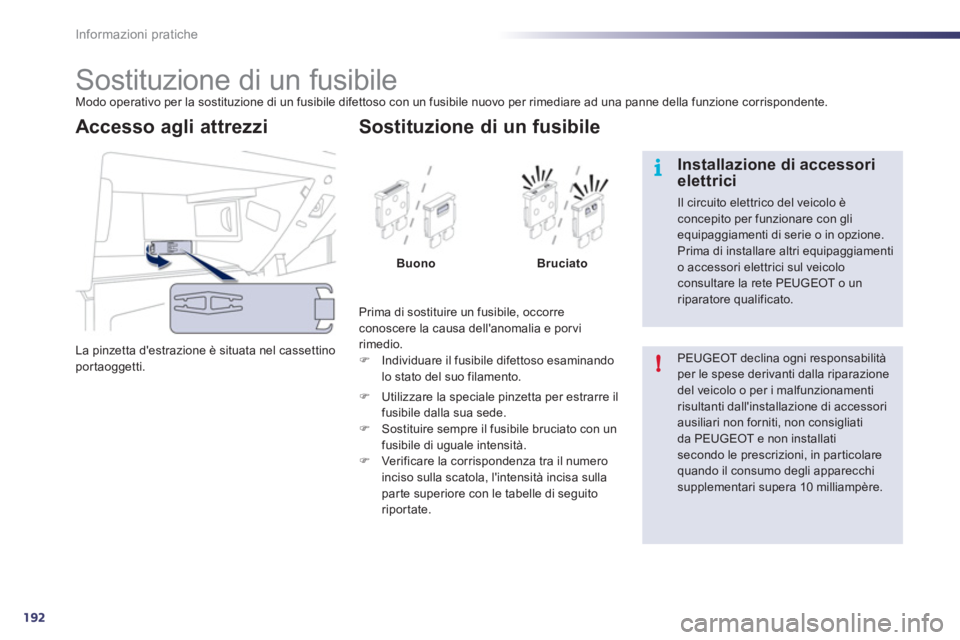

Sostituzione di un fusibile
Modo operativo per la sostituzione di un fusibile difettoso con un fusibile nuovo per rimediare ad una panne della funzione corrispondente.
La pinzetta d'estrazione è situata nel cassettino
portaoggetti.
Accesso agli attrezzi
Prima di sostituire un fusibile, occorre
conoscere la causa dell'anomalia e porvi
rimedio.
)
Individuare il fusibile difettoso esaminando
lo stato del suo filamento.
Sostituzione di un fusibile
Buono
Bruciato
)
Utilizzare la speciale pinzetta per estrarre il
fusibile dalla sua sede.
)
Sostituire sempre il fusibile bruciato con un
fusibile di uguale intensità.
)
Verificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità incisa sulla
par te superiore con le tabelle di seguito
riportate. PEUGEOT declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti
risultanti dall'installazione di accessori
ausiliari non forniti, non consigliati
da PEUGEOT e non installati
secondo le prescrizioni, in par ticolare
quando il consumo degli apparecchi
supplementari supera 10 milliampère.
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo
consultare la rete PEUGEOT o un
riparatore qualificato.
Page 195 of 340
8
193
Informazioni pratiche

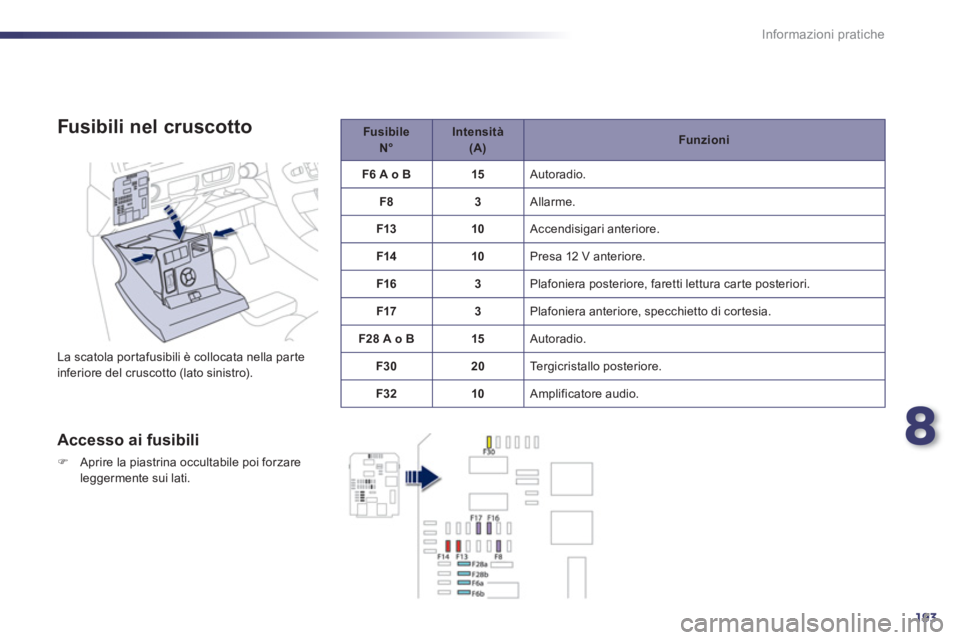

Fusibili nel cruscotto
La scatola por tafusibili è collocata nella par te
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
)
Aprire la piastrina occultabile poi forzare
leggermente sui lati.
Fusibile
N°
Intensità
(A)
Funzioni
F6 A o B
15
Autoradio.
F8
3
Allarme.
F13
10
Accendisigari anteriore.
F14
10
Presa 12 V anteriore.
F16
3
Plafoniera posteriore, faretti lettura car te posteriori.
F17
3
Plafoniera anteriore, specchietto di cor tesia.
F28 A o B
15
Autoradio.
F30
20
Tergicristallo posteriore.
F32
10
Amplificatore audio.
Page 196 of 340
194
Informazioni pratiche
Fusibile
N°
Intensità
(A)
Funzioni
F3
15
Piastrina alzacristalli guidatore, presa 12 V sedili posteriore.
F4
15
Presa 12 V bagagliaio.
F5
30
Alzacristallo sequenziale posteriore.
F6
30
Alzacristallo sequenziale anteriore.
F11
20
Centralina rimorchio.
F12
20
Amplificatore audio.
F15
20
Pannello del tetto panoramico in vetro (SW)
F16
5
Piastrina alzacristalli lato guidatore.

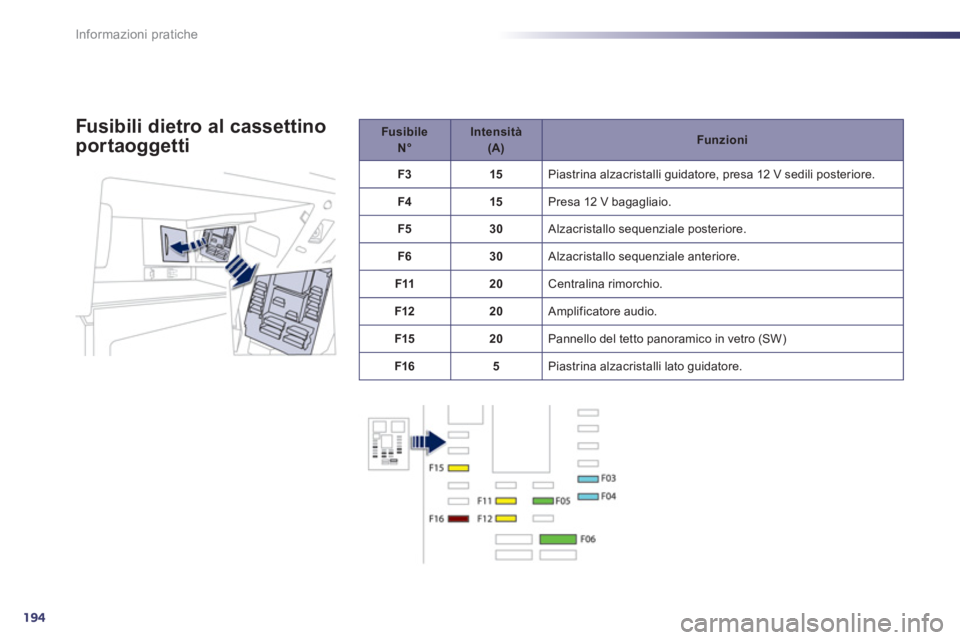

Fusibili dietro al cassettino
portaoggetti
Page 197 of 340
8
195
Informazioni pratiche

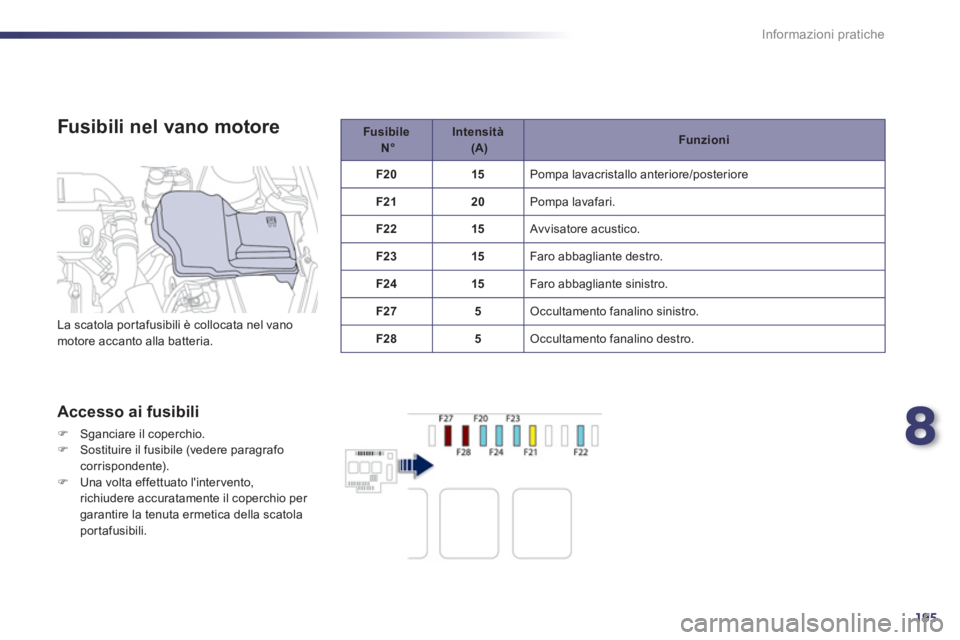

Fusibili nel vano motore
Accesso ai fusibili
)
Sganciare il coperchio.
)
Sostituire il fusibile (vedere paragrafo
corrispondente).
)
Una volta effettuato l'intervento,
richiudere accuratamente il coperchio per
garantire la tenuta ermetica della scatola
portafusibili.
Fusibile
N°
Intensità
(A)
Funzioni
F20
15
Pompa lavacristallo anteriore/posteriore
F21
20
Pompa lavafari.
F22
15
Avvisatore acustico.
F23
15
Faro abbagliante destro.
F24
15
Faro abbagliante sinistro.
F27
5
Occultamento fanalino sinistro.
F28
5
Occultamento fanalino destro. La scatola portafusibili è collocata nel vano
motore accanto alla batteria.
Page 198 of 340
196
i !
!
Informazioni pratiche

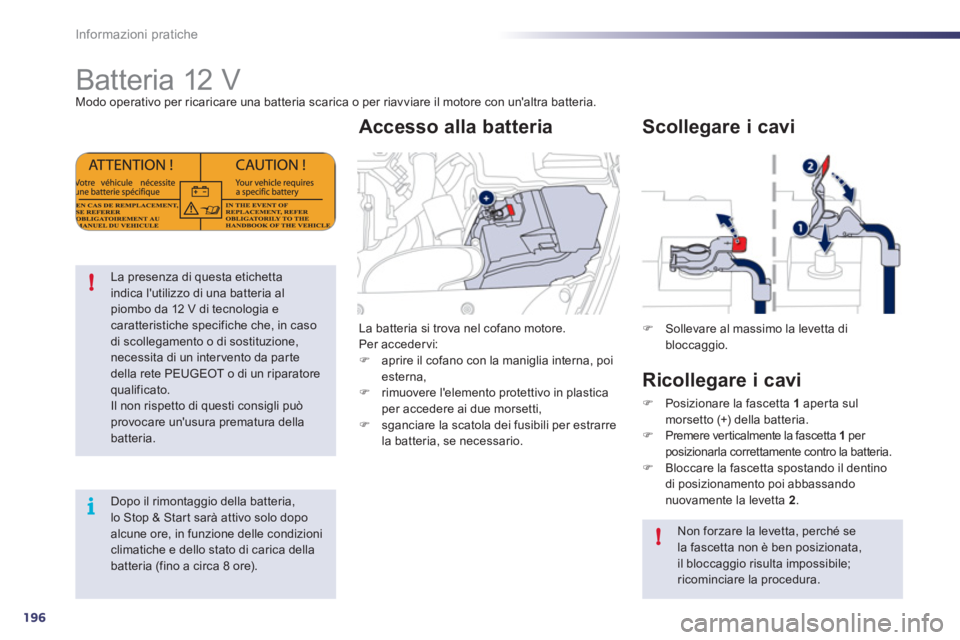

Batteria 12 V
Modo operativo per ricaricare una batteria scarica o per riavviare il motore con un'altra batteria.
La presenza di questa etichetta
indica l'utilizzo di una batteria al
piombo da 12 V di tecnologia e
caratteristiche specifiche che, in caso
di scollegamento o di sostituzione,
necessita di un inter vento da par te
della rete PEUGEOT o di un riparatore
qualificato.
Il non rispetto di questi consigli può
provocare un'usura prematura della
batteria.
Dopo il rimontaggio della batteria,
lo Stop & Star t sarà attivo solo dopo
alcune ore, in funzione delle condizioni
climatiche e dello stato di carica della
batteria (fino a circa 8 ore). La batteria si trova nel cofano motore.
Per acceder vi:
)
aprire il cofano con la maniglia interna, poi
esterna,
)
rimuovere l'elemento protettivo in plastica
per accedere ai due morsetti,
)
sganciare la scatola dei fusibili per estrarre
la batteria, se necessario.
Accesso alla batteria
)
Sollevare al massimo la levetta di
bloccaggio.
Scollegare i cavi
Ricollegare i cavi
)
Posizionare la fascetta 1
aper ta sul
morsetto (+) della batteria.
)
Premere verticalmente la fascetta 1
per
posizionarla correttamente contro la batteria.
)
Bloccare la fascetta spostando il dentino
di posizionamento poi abbassando
nuovamente la levetta 2
.
Non forzare la levetta, perché se
la fascetta non è ben posizionata,
il bloccaggio risulta impossibile;
ricominciare la procedura.
Page 199 of 340
8
197
i
Informazioni pratiche
)

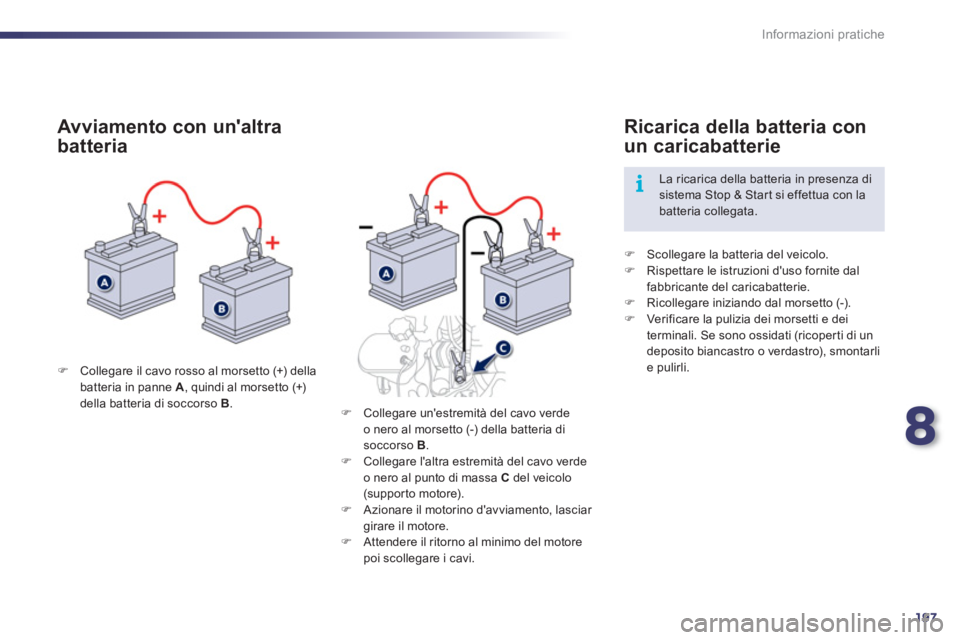

Collegare il cavo rosso al morsetto (+) della
batteria in panne A
, quindi al morsetto (+)
della batteria di soccorso B
.
Avviamento con un'altra
batteria
)
Scollegare la batteria del veicolo.
)
Rispettare le istruzioni d'uso fornite dal
fabbricante del caricabatterie.
)
Ricollegare iniziando dal morsetto (-).
)
Verificare la pulizia dei morsetti e dei
terminali. Se sono ossidati (ricoper ti di un
deposito biancastro o verdastro), smontarli
e pulirli.
Ricarica della batteria con
un caricabatterie
La ricarica della batteria in presenza di
sistema Stop & Start si effettua con la
batteria collegata.
)
Collegare un'estremità del cavo verde
o nero al morsetto (-) della batteria di
soccorso B
.
)
Collegare l'altra estremità del cavo verde
o nero al punto di massa C
del veicolo
(supporto motore).
)
Azionare il motorino d'avviamento, lasciar
girare il motore.
)
Attendere il ritorno al minimo del motore
poi scollegare i cavi.
Page 200 of 340
198
!
i
Informazioni pratiche

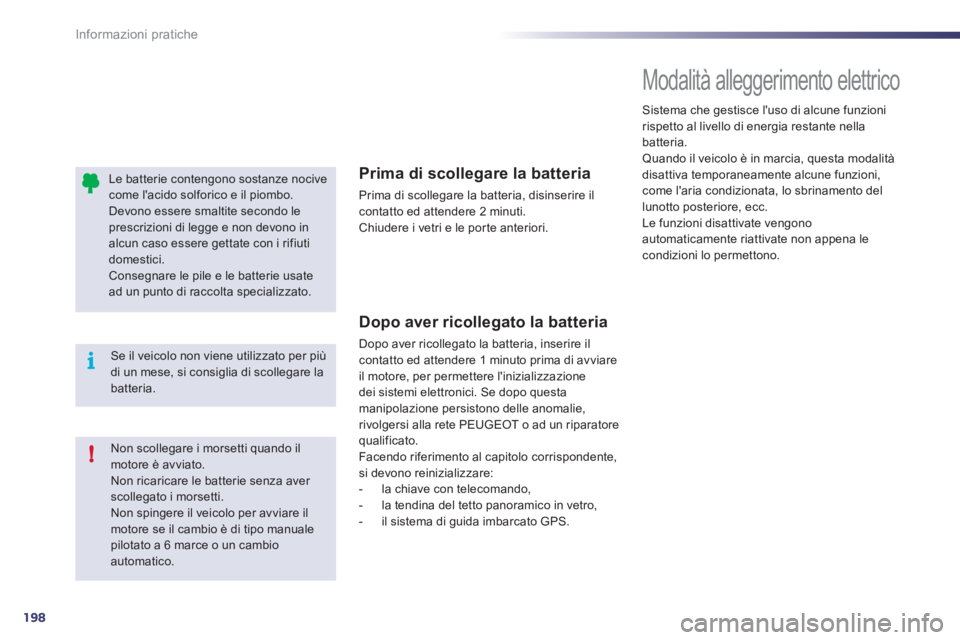

Le batterie contengono sostanze nocive
come l'acido solforico e il piombo.
Devono essere smaltite secondo le
prescrizioni di legge e non devono in
alcun caso essere gettate con i rifiuti
domestici.
Consegnare le pile e le batterie usate
ad un punto di raccolta specializzato.
Non scollegare i morsetti quando il
motore è avviato.
Non ricaricare le batterie senza aver
scollegato i morsetti.
Non spingere il veicolo per avviare il
motore se il cambio è di tipo manuale
pilotato a 6 marce o un cambio
automatico.
Se il veicolo non viene utilizzato per più
di un mese, si consiglia di scollegare la
batteria.
Prima di scollegare la batteria
Prima di scollegare la batteria, disinserire il
contatto ed attendere 2 minuti.
Chiudere i vetri e le porte anteriori.
Dopo aver ricollegato la batteria
Dopo aver ricollegato la batteria, inserire il
contatto ed attendere 1 minuto prima di avviare
il motore, per permettere l'inizializzazione
dei sistemi elettronici. Se dopo questa
manipolazione persistono delle anomalie,
rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
Facendo riferimento al capitolo corrispondente,
si devono reinizializzare:
- la chiave con telecomando,
- la tendina del tetto panoramico in vetro,
- il sistema di guida imbarcato GPS.
Modalità alleggerimento elettrico
Sistema che gestisce l'uso di alcune funzioni
rispetto al livello di energia restante nella
batteria.
Quando il veicolo è in marcia, questa modalità
disattiva temporaneamente alcune funzioni,
come l'aria condizionata, lo sbrinamento del
lunotto posteriore, ecc.
Le funzioni disattivate vengono
automaticamente riattivate non appena le
condizioni lo permettono.
