Caratteristiche tecniche


MASSE E CARICHI TR AINABILI (in kg)



Motori benzina


1.6 VTi

120 CV



1.6 THP

15 6 CV



Cambio

Manuale Pilotato
(6 marce)
Manuale
(6 marce)
Automatico
(6 marce)

Tipi Varianti Versioni

8D5FH8/P - 8E5FH8/P
8D5FS8/P - 8E5FS8/P
8D5FV8 - 8E5FV8
8D5FNA - 8E5FNA
8 D5 F VA - 8 E5 F VA

Modello

Berlina
SW
Berlina
SW
Berlina
SW


- Massa a vuoto
1 390
1 410
1 400
1 420
1 410
1 430


- Massa in ordine di marcia *

1 465
1 485
1 475
1 495
1 485
1 505


- Massa massima autorizzata a pieno carico
1 945
2 055
1 995
2 080
2 015
2 080


- Massa massima autorizzata a pieno carico
più rimorchio con pendenza del 12 %


3 245
3 355
3 495
3 580
3 515
3 580


-
Rimorchio frenato (nel limite della massa massima autorizzata
a pieno carico più rimorchio) con pendenza del 10 % o 12 %



1 400
1 300
1 600
1 500
1 600
1 500


-
Rimorchio frenato ** (con ripor to del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)

1 575
1 600
1 775
1 800
1 775
1 800


- Rimorchio non frenato
730
74 0
735
74 5
74 0
750


- Peso massimo sul gancio traino
75
75

*

La massa in ordine di marcia è pari alla massa a vuoto + guidatore (75 Kg).

** La massa del rimorchio frenato può essere incrementata, nei limiti della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la massa massima
autorizzata a pieno carico del veicolo trainante. Attenzione: un veicolo trainante con poco carico può avere una scarsa tenuta di strada (Rispettare la legislazione vigente nel Paese).

I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine massima di 1 000 metri;
il carico trainabile citato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel Paese).
Temperature esterne elevate possono provocare una riduzione delle prestazioni del veicolo, per proteggere il motore; quando la temperatura esterna è
superiore a 37 °C, limitare la massa trainata.

220
Caratteristiche tecniche
*
La massa in ordine di marcia è uguale alla massa a vuoto + guidatore (75 kg).
**

La massa del rimorchio frenato può essere aumentata, nel limite della MTR A, riducendo di altrettanto la MTAC del veicolo trainante; attenzione,
il traino con un veicolo trainante poco carico può far peggiorare la sua tenuta di strada.

MASSE E CARICHI TR AINABILI (in kg)



Motori benzina


1,6 THP
160 CV



Cambio

Manuale
(6 marce)

Tipi Varianti Versioni


-

Modello

Berlina
SW


- Massa a vuoto
-
-


- Massa in ordine di marcia *

-
-


- Massa massima tecnicamente ammessa
a pieno carico (MTAC)
-
-


- Massa massima del treno (MTR A)
con pendenza del 12 %
-
-


- Rimorchio frenato (nel limite della MTR A)
con pendenza del 10 % o 12 %
-
-


- Rimorchio frenato ** (con ripor to del carico
nel limite della MTR A)
-
-


- Rimorchio non frenato
-
-


-
Peso raccomandato sulla sfera del gancio traino

-
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine massima di 1 000 metri;
il carico trainabile citato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel Paese).
Temperature esterne elevate possono provocare una riduzione delle prestazioni del veicolo, per proteggere il motore; quando la temperatura esterna è
superiore a 37 °C, limitare la massa trainata.

10
221
Caratteristiche tecniche


MOTORIZZA ZIONE E CAMBIO



Motori diesel


1.6
HDi

110 C V



Cambi

o

Manuale
(6 marce)
Manuale pilotato
(6 marce)

Tipi Varianti Versioni

8D9HL0 - 8E9HL0
8D9HR8/PS - 8E9HR8/PS

Modello

Berlina
SW
Berlina
SW
Cilindrata (cm³)
1 560
1 560
Alesaggio x corsa (mm)
75 x 88,3
75 x 88,3
Potenza max: norma CEE (kW)
82
82
Regime di potenza max (giri/min)
3 600
3 600
Coppia max: norma CEE (Nm)
240
270
Regime di coppia max (giri/min)
1 750
1 750
Carburante

Gasolio
Catalizzatore

sì
Filtro antipar ticolato

sì

CAPACITÀ OLIO (in litri)




Motore (con sostituzione car tuccia)

3,25

222
Caratteristiche tecniche


MOTORIZZAZIONE E CAMBIO



Motore Diesel


2.0 HDi
14 0 CV



2.0 HDi
163 CV



2.0 HDi




Cambio

Manuale
(6 marce)
Automatico
(6 marce)
-

Tipi Varianti Versioni

8DRHR8 - 8ERHR8
8DRHF8 - 8ERHF8
8DRHHA - 8ERHHA
8DRHDA - 8ERHDA
-

Modello

Berlina
SW
Berlina
SW
Berlina
SW
Cilindrata (cm
3
)
1 997
1 997
-
Alesaggio x corsa (mm)
85 x 88
85 x 88
-
Potenza maxi: norma CEE (kW)
10 0
103
10 0
120
-
Regime di potenza maxi (giri/min)
4 000
3 750
-
Coppia maxi: norma CEE (Nm)
320
340
-
Regime di coppia maxi (giri/min)
2 000
2 000
-
Carburante

Gasolio
Catalizzatore

sì
Filtro antipar ticolato
sì
no

CAPACITÀ OLIO (in litri)






Motore (con sostituzione car tuccia)
5,25
5
-

10
223
Caratteristiche tecniche


MOTORIZZA ZIONE E CAMBIO



Motore Diesel


2.2
HDi
204 CV



Cambio

Automatico
(6 marce)

Tipi Varianti Versioni

8D4HLA - 8E4HLA

Modello

Berlina
SW
Cilindrata (cm³)

2 179
Alesaggio x corsa (mm)
85 x 96
Potenza maxi: norma CEE (kW)
15 0
Regime di potenza maxi (giri/min)
3 500
Coppia maxi: norma CEE (Nm)
450
Regime di coppia maxi (giri/min)
2 000
Carburante

Gasolio
Catalizzatore

sì
Filtro antipar ticolato

sì

CAPACITÀ OLIO (in litri)




Motore (con sostituzione car tuccia)
5,25

224
Caratteristiche tecniche

I valori dell'MTR A e dei carichi trainabili indicati sono validi per un'altitudine massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto
del 10% ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono compor tare una riduzione delle prestazioni del veicolo, per la protezione del motore; quando la temperatura
esterna è superiore a 37 °C, limitare la massa trainata.


*
La massa in ordine di marcia è pari a quella a vuoto + guidatore (75 Kg).

**

La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la massa massima autorizzata
a pieno carico del veicolo trainante. Attenzione: un veicolo trainante un carico leggero può avere una scarsa tenuta di strada (Rispettare la legislazione vigente nel proprio Paese).



MASSE E CARICHI TR AINABILI (in kg)



Motori Diesel


1.6 HDi
110 C V



Cambio

Manuale
(5 marce)
Manuale pilotato
(6 marce)

Tipi Varianti Versioni

8D9HL0 - 8E9HL0
8D9HR8/PS - 8E9HR8/PS

Modello

Berlina
SW
Berlina
SW


- Massa a vuoto
1 405
1 425
1 410
1 430


- Massa in ordine di marcia *

1 480
1 500
1 485
1 505


- Massa massima autorizzata a pieno carico
1 975
2 080
2 005
2 100


- Massa massima autorizzata a pieno carico
più rimorchio con pendenza del 12 %


3 175
3 180
3 205
3 200


-
Rimorchio frenato (nel limite della massa massima autorizzato
a pieno carico più rimorchio)
con pendenza del 10 % o 12 %

1 200
1 100
1 200
1 100


-
Rimorchio frenato ** (con ripor to del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)

1 475
1 400
1 475
1 400


- Rimorchio non frenato
74 0
74 5
74 0
750


- Peso massimo sul gancio
75

10
225
Caratteristiche tecniche

I valori della MTR A e dei carichi trainabili indicati sono validi per un'altezza massima di 1 000 metri; il carico trainabile indicato deve essere ridotto
del 10 % per tranche di 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione in vigore nel proprio Paese).
Delle temperature esterne elevate possono provocare una diminuzione delle prestazioni del veicolo per preser vare il motore; quando la temperatura
esterna è superiore a 37 °C, limitare la massa trainata.

*
La massa in ordine di marcia è uguale alla massa a vuoto + guidatore (75 kg).
**

La massa del rimorchio frenato può essere aumentata, nei limiti della MTR A, nella misura in cui si riduce di altrettanto la MTAC del veicolo trainante;
attenzione, il traino con un veicolo trainante poco carico potrebbe comprometterne la tenuta di strada.

MASSE E CARICHI TR AINABILI (in kg)



Motori Diesel


2.0
HDi
14 0 CV



2.0 HDi
163 CV



2.0 HDi




Cambio

Manuale
(6 marce)
Automatico
(6 marce)
-

Tipi Varianti Versioni

8DRHR8 - 8ERHR8
8DRHF8 - 8ERHF8
8DRHHA - 8ERHHA
8DRHDA - 8ERHDA
-

Modello

Berlina
SW
Berlina
SW
Berlina
SW


- Massa a vuoto
1 430
1 500
1 520
1 540
-

-


- Massa in ordine di marcia *

1 505
1 575
1 595
1 615
-
-


- Massa massima tecnicamente ammessa
a pieno carico (MTAC)
2 065
2 140
2 105
2 180
-
-


- Massa massima del treno (MTR A)
con pendenza del 12 %
3 565
3 640
3 205
3 180
-
-


- Rimorchio frenato (nei limiti della MTR A)
con pendenza del 10 % o 12 %
1 600
1 500
1 300
1 200
-
-


- Rimorchio frenato ** (con ripor to del carico
nei limiti della MTR A)
1 775
1 790
1 375
1 300
-
-


- Rimorchio non frenato
750

-


-
Peso raccomandato sulla sfera del gancio traino

75

226
Caratteristiche tecniche
*
La massa in ordine di marcia è uguale alla massa a vuoto + guidatore (75 kg).
**

La massa del rimorchio frenato può essere aumentato, nei limiti della MTR A, diminuendo di altrettanto la MTAC del veicolo trainante; attenzione,
il traino con un veicolo trainante poco carico potrebbe comprometterne la tenuta di strada.

I valori della MTR A e dei carichi trainabili indicati sono validi per un'altezza massima di 1000 metri; il carico trainabile indicato deve essere diminuito
del 10 % per tranche di 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione in vigore nel proprio Paese).
Delle temperature esterne elevate possono provocare una diminuzione delle prestazioni del veicolo per preser vare il motore; lquando la temperatura
esterna è superiore a 37 °C, limitare la massa trainata.


MASSE E CARICHI TR AINABILI (in kg)



Motori Diesel


2.2
HDi
204 CV



Cambio

Automatico
(6 marce)

Tipi Varianti Versioni

8D4HLA - 8E4HLA

Modello

Berlina
SW


- Massa a vuoto
1 540
1 660


- Massa in ordine di marcia *

1 615
1 735


- Massa massima tecnicamente ammessa
a pieno carico (MTAC)
2 155
2 280


- Massa massima del treno (MTR A)
con pendenza del 12 %
3 755
3 880


- Rimorchio frenato (nei limiti della MTR A)
con pendenza del 10 % o 12 %
1 700
1 600



- Rimorchio frenato ** (con ripor to del carico
nei limiti della MTR A)
1 875
1 900


- Rimorchio non frenato

750


-
Peso raccomandato sulla sfera del gancio traino

75

10
227
Caratteristiche tecniche







Berlina

SW

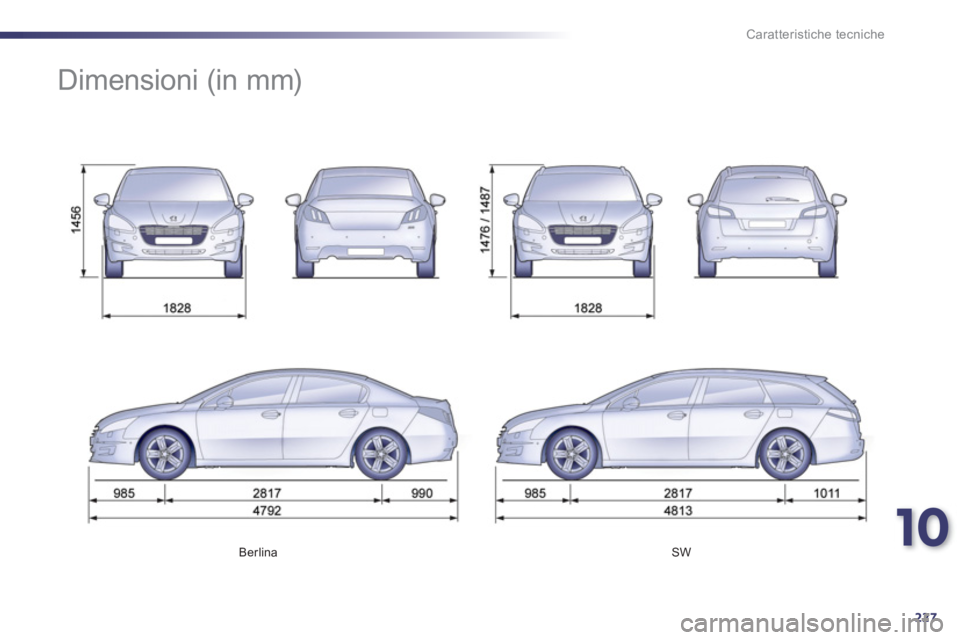

Dimensioni (in mm)

228
i
Caratteristiche tecniche

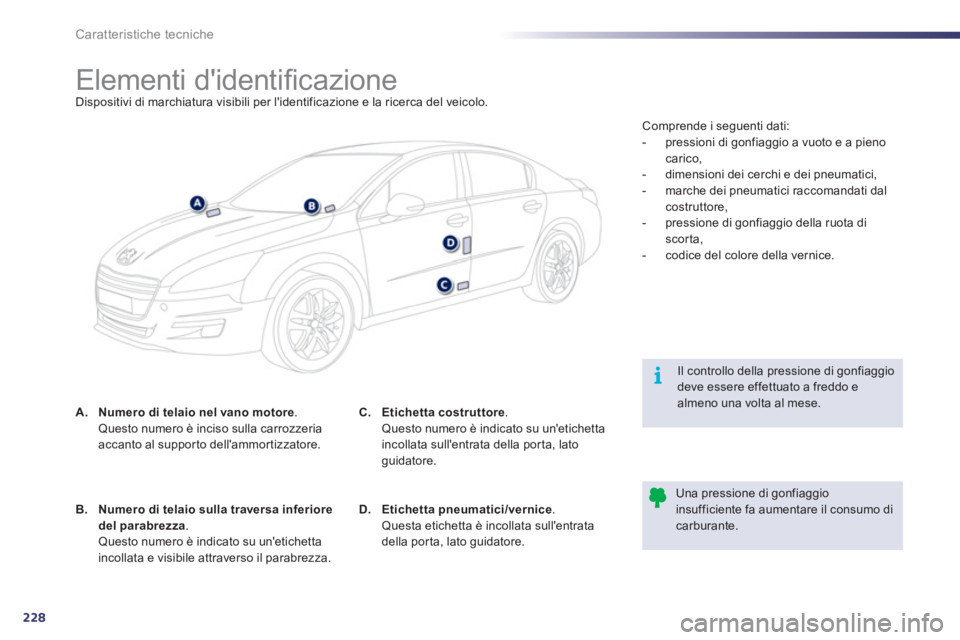

Elementi d'identifi cazione
Dispositivi di marchiatura visibili per l'identificazione e la ricerca del veicolo.



A.
Numero di telaio nel vano motore
.
Questo numero è inciso sulla carrozzeria
accanto al supporto dell'ammortizzatore.
Il controllo della pressione di gonfiaggio
deve essere effettuato a freddo e
almeno una volta al mese.

Una pressione di gonfiaggio
insufficiente fa aumentare il consumo di
carburante.

B.
Numero di telaio sulla traversa inferiore
del parabrezza
.
Questo numero è indicato su un'etichetta
incollata e visibile attraverso il parabrezza.
C.
Etichetta costruttore
.
Questo numero è indicato su un'etichetta
incollata sull'entrata della porta, lato
guidatore.

D.
E

tichetta pneumatici/vernice
.
Questa etichetta è incollata sull'entrata
della por ta, lato guidatore. Comprende i seguenti dati:


- pressioni di gonfiaggio a vuoto e a pieno
carico,

- dimensioni dei cerchi e dei pneumatici,

- marche dei pneumatici raccomandati dal
costruttore,

- pressione di gonfiaggio della ruota di
scorta,

- codice del colore della vernice.
