Peugeot 508 2011 Vodič za korisnike (in Croatian)

9
209
i
Provjere
Ako je vaše vozilo opremljeno HDI motorom
i ako se spremnik goriva potpuno isprazni, potrebno je uspostaviti dovod goriva;pogledajte cr tež prostora motora u točki"Dizel motori".

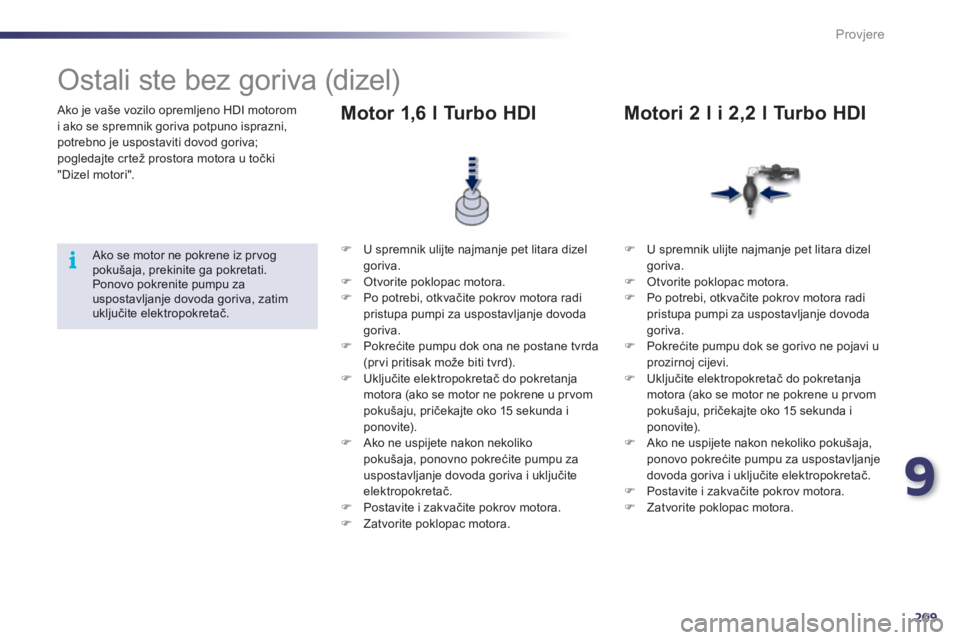

Ostali ste bez goriva (dizel)
Ako se motor ne pokrene iz pr vogpokušaja, prekinite ga pokretati.
Ponovo pokrenite pumpu zauspostavljanje dovoda goriva, zatim uključite elektropokretač.
)
U spremnik ulijte najmanje pet litara dizel goriva.)
Otvorite poklopac motora. )
Po potrebi, otkvačite pokrov motora radi
pristupa pumpi za uspostavljanje dovoda goriva.) Pokrećite pumpu dok ona ne postane tvrda (prvi pritisak može biti tvrd). )
Uključite elektropokretač do pokretanja
motora (ako se motor ne pokrene u pr vom
pokušaju, pričekajte oko 15 sekunda i
ponovite).) Ako ne uspijete nakon nekoliko
pokušaja, ponovno pokrećite pumpu za uspostavljanje dovoda goriva i uključite elektropokretač.)
Postavite i zakvačite pokrov motora. )
Zatvorite poklopac motora.

Motor 1,6 l Turbo HDI
)
U spremnik ulijte najmanje pet litara dizelgoriva. )
Otvorite poklopac motora.)
Po potrebi, otkvačite pokrov motora radipristupa pumpi za uspostavljanje dovoda goriva. )
Pokrećite pumpu dok se gorivo ne pojavi uprozirnoj cijevi. )
Uključite elektropokretač do pokretanja motora (ako se motor ne pokrene u pr vom pokušaju, pričekajte oko 15 sekunda i ponovite). )
Ako ne uspijete nakon nekoliko pokušaja,ponovo pokrećite pumpu za uspostavljanje
dovoda goriva i uključite elektropokretač.)
Postavite i zakvačite pokrov motora.)
Zatvorite poklopac motora.






Motori 2 l i 2,2 l Turbo HDI

210
Provjere
pojedinih tekućina i zamijeniti neke potrošne
dijelove.

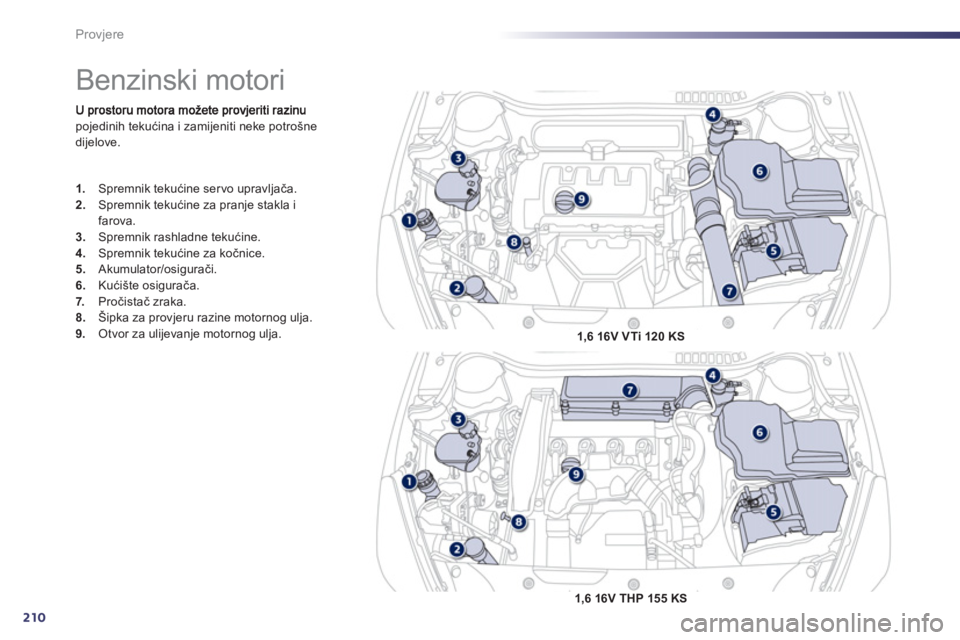

Benzinski motori
1.
Spremnik tekućine ser vo upravljača. 2.
Spremnik tekućine za pranje stakla i farova. 3.
Spremnik rashladne tekućine.4.
Spremnik tekućine za kočnice. 5.
Akumulator/osigurači.
6.Kućište osigurača.
7. Pročistač zraka.8.Šipka za provjeru razine motornog ulja.9.
Otvor za ulijevanje motornog ulja.
1,6 16V VTi 120 KS
1,6 16V THP 155 KS

9
211
Provjere
U prostoru motora možete provjeriti razinupojedinih tekućina, zamijeniti neke potrošne
dijelove i uspostaviti dovod goriva.

*
Ovisno o motoru.

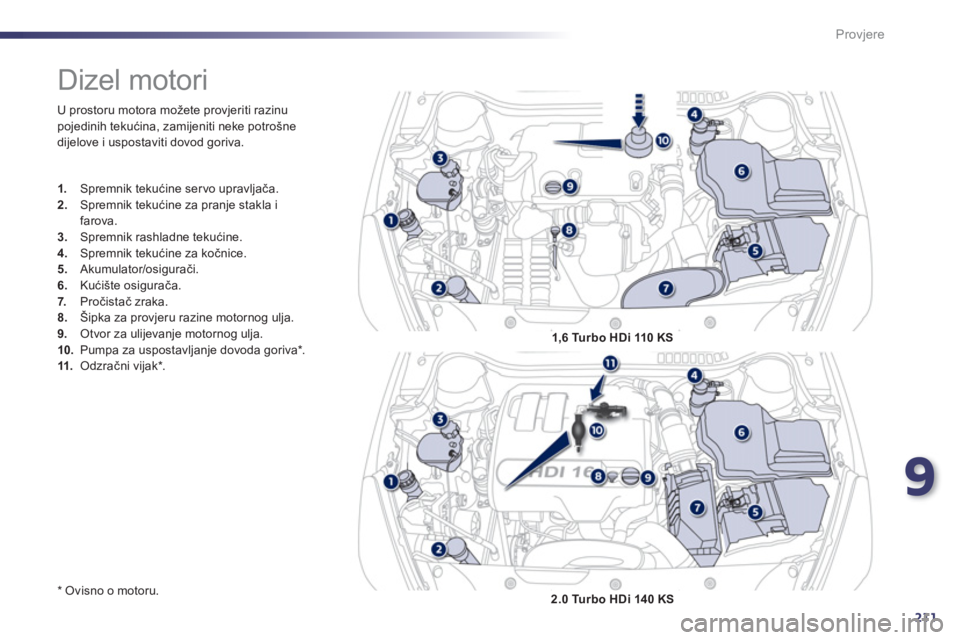

Dizel motori
1.
Spremnik tekućine ser vo upravljača.2.Spremnik tekućine za pranje stakla i farova.3.Spremnik rashladne tekućine.4.
Spremnik tekućine za kočnice.
5. Akumulator/osigurači.
6.Kućište osigurača.
7. Pročistač zraka.8.Šipka za provjeru razine motornog ulja. 9.
Otvor za ulijevanje motornog ulja.10.Pumpa za uspostavljanje dovoda goriva *
. 11.
Odzračni vijak *
.
1,6 Turbo HDi 110 KS
2.0 Turbo HDi 140 KS

212
Provjere
pojedinih tekućina, zamijeniti neke potrošne
dijelove i uspostaviti dovod goriva.
* Ovisno o motoru.

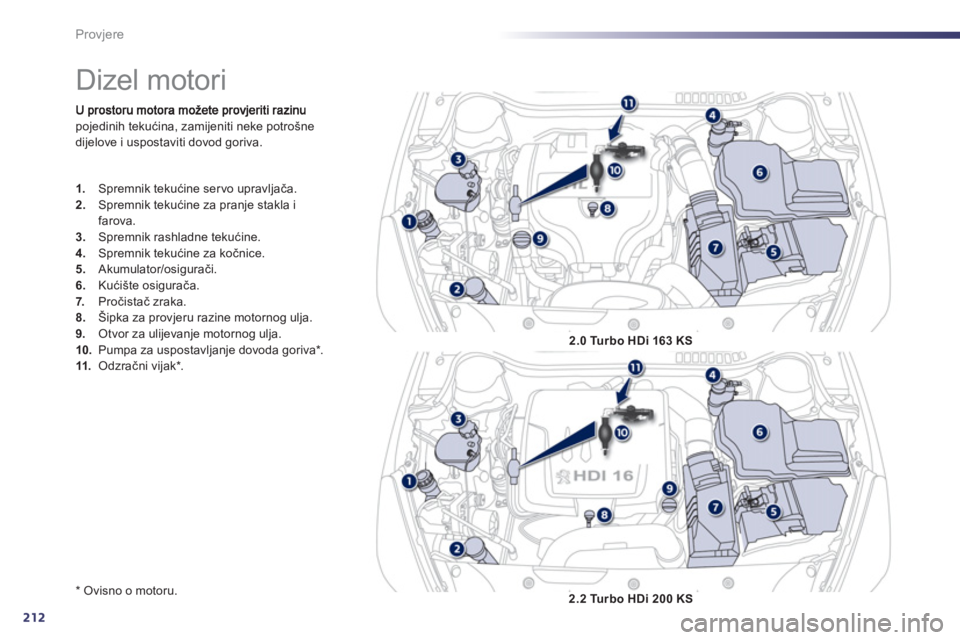

Dizel motori
1.
Spremnik tekućine ser vo upravljača. 2.
Spremnik tekućine za pranje stakla i farova. 3.
Spremnik rashladne tekućine.4.
Spremnik tekućine za kočnice. 5.
Akumulator/osigurači.
6.Kućište osigurača.
7. Pročistač zraka.8.Šipka za provjeru razine motornog ulja.9.
Otvor za ulijevanje motornog ulja.10.Pumpa za uspostavljanje dovoda goriva *
. 11.
Odzračni vijak *
.
2.0 Turbo HDi 163 KS
2.2 Turbo HDi 200 KS

9
213
!
Provjere

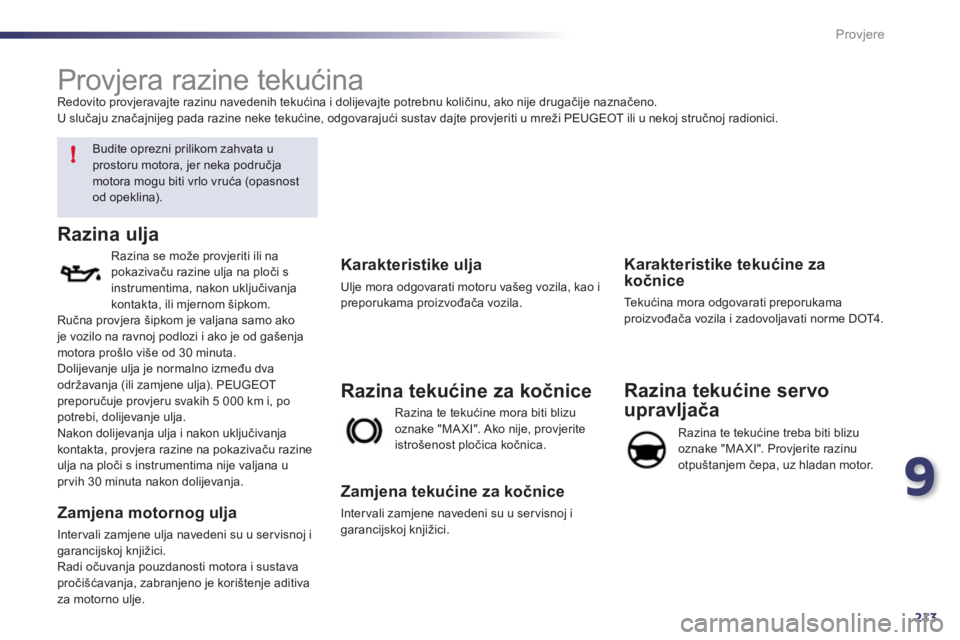

Provjera razine tekućina
Redovito provjeravajte razinu navedenih tekućina i dolijevajte potrebnu količinu, ako nije drugačije naznačeno.
U slučaju značajnijeg pada razine neke tekućine, odgovarajući sustav dajte provjeriti u mreži PEUGEOT ili u nekoj stručnoj radionici.


Budite oprezni prilikom zahvata u
prostoru motora, jer neka područjamotora mogu biti vrlo vruća (opasnost od opeklina).

Razina ulja
Razina se može provjeriti ili napokazivaču razine ulja na ploči s
instrumentima, nakon uključivanja
kontakta, ili mjernom šipkom.
Ručna provjera šipkom je valjana samo akoje vozilo na ravnoj podlozi i ako je od gašenjamotora prošlo više od 30 minuta.
Dolijevanje ulja je normalno između dva
održavanja (ili zamjene ulja). PEUGEOT preporučuje provjeru svakih 5 000 km i, popotrebi, dolijevanje ulja.
Nakon dolijevanja ulja i nakon uključivanja
kontakta, provjera razine na pokazivaču razine
ulja na ploči s instrumentima nije valjana u pr vih 30 minuta nakon dolijevanja.

Zamjena motornog ulja
Intervali zamjene ulja navedeni su u ser visnoj i garancijskoj knjižici.
Radi očuvanja pouzdanosti motora i sustava proči

214
Provjere
motora

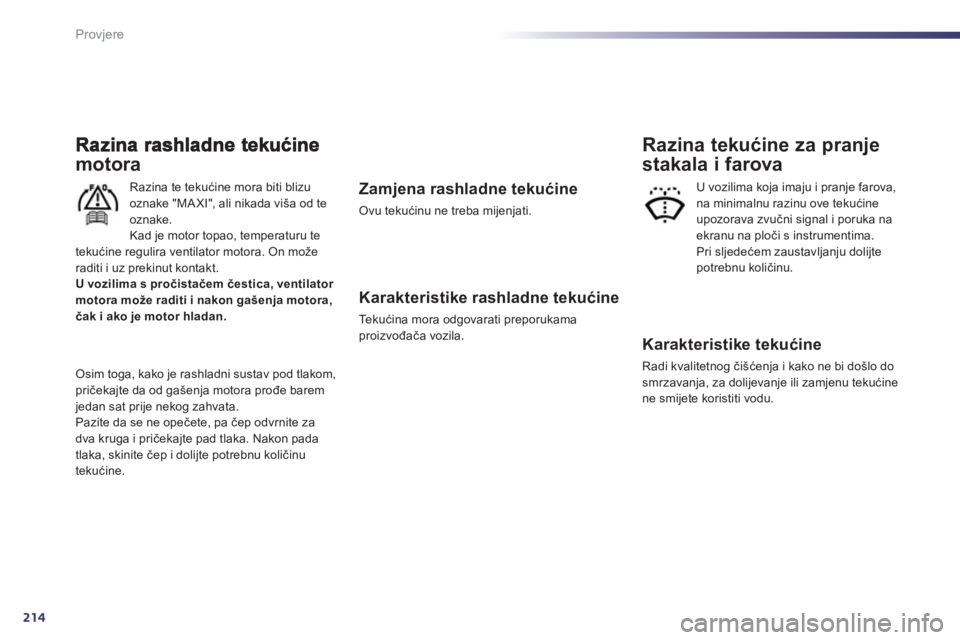

Razina te tekućine mora biti blizu
oznake "MA XI", ali nikada vi

9
215
!
Provjere

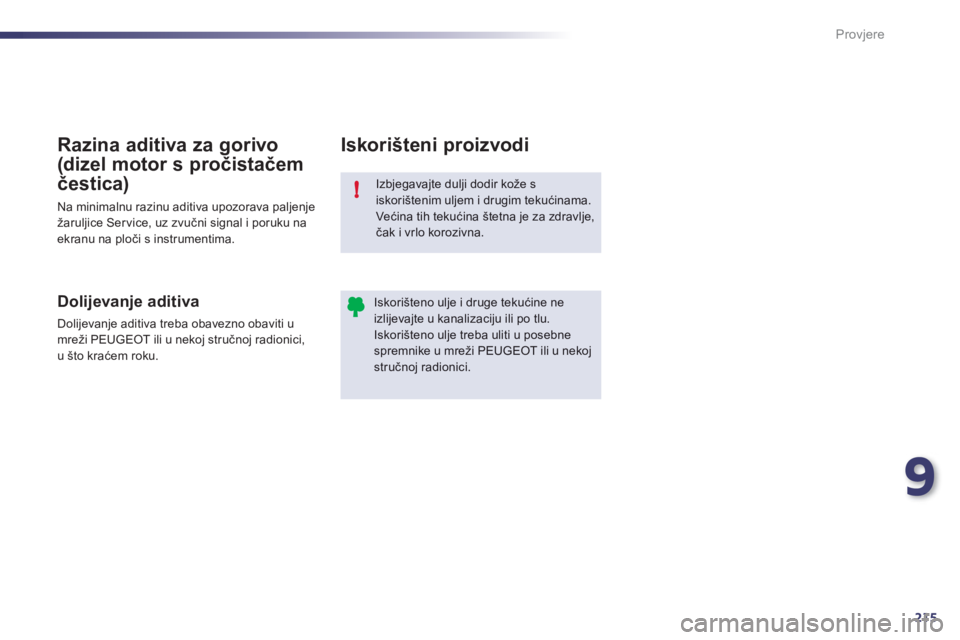

Izbjegavajte dulji dodir kože siskorištenim uljem i drugim tekućinama.Većina tih tekućina

216
i
Provjere

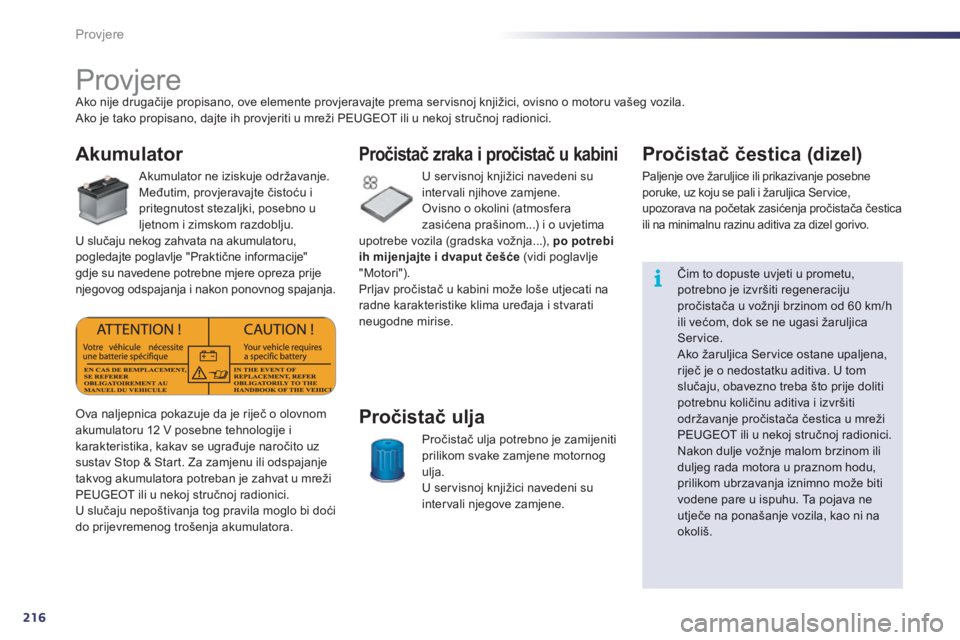

Provjere Ako nije drugačije propisano, ove elemente provjeravajte prema ser visnoj knji

9
217
!
Provjere
Ručni mjenjač
Ovaj mjenjač ne zahtijeva
održavanje (nije potrebna
zamjena ulja).
U ser visnoj knjižici navedeni suintervali njegovih provjera.
Ručni upravljani mjenjač sa
6 brzina
Ovaj mjenjač ne zahtijeva
održavanje (nije potrebna zamjena
ulja).
U ser visnoj knjižici navedeni su
inter vali njegovih provjera.
Automatski mjenjač
Ovaj mjenjač ne zahtijeva
održavanje (nije potrebna
zamjena ulja).
U ser visno
j knjižici navedeni su
inter vali njegovih provjera. Tr o š e n
je kočnica ovisi o načinu
vožnje, posebno ako vozilo koristite u gradu, na malim udaljenostima. Stanje kočnica možda će trebatiprovjeravati i između dva redovita održavanja
vozila.
Ako u krugu kočnica nema propuštanja, pad razine tekućine za kočnice ukazuje na istro

218

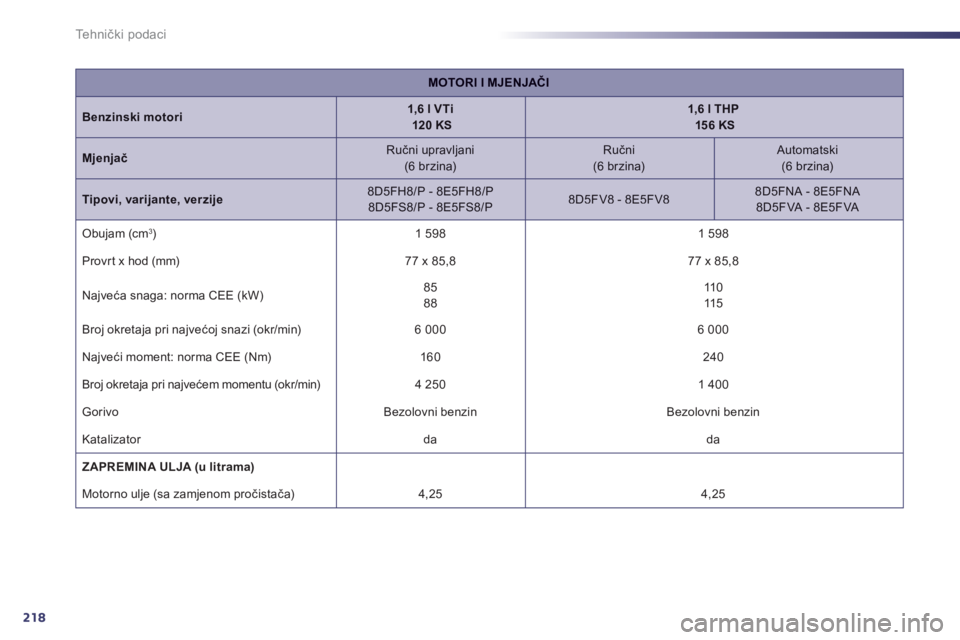

Tehnički podaci
MOTORI I MJENJAČI
Benzinski motori1,6 l VTi120 KS1,6 l THP156 KS
Mjenjač

Ručni upravljani (6 brzina)Ručni (6 brzina)

Automatski(6 brzina)
Tipovi, varijante, verzije

8D5FH8/P - 8E5FH8/P 8D5FS8/P - 8E5FS8/P 8D5FV8 - 8E5FV8 8D5FNA - 8E5FNA 8D5FVA - 8E5FVA

Obujam (cm 3)1 598 1 598

Provr t x hod
(mm)77 x 85,8 77 x 85,8
Na
jveća snaga: norma CEE (kW)
858811 0115

Broj okretaja pri najvećoj snazi
(okr/min)6 000
6 000
Na
jveći moment: norma CEE (Nm) 160

240

Broj okretaja pri najvećem momentu (okr/min)
4 250

1 400

Gorivo
Bezolovni benzin Bezolovni benzin
K
atalizator da
da
ZAPREMINA ULJA (u litrama)

Motorno ulje (sa zamjenom pročistača)4,25
4,25
