Peugeot 508 2011 Vodič za korisnike (in Croatian)

8
179
i
Praktične informacije

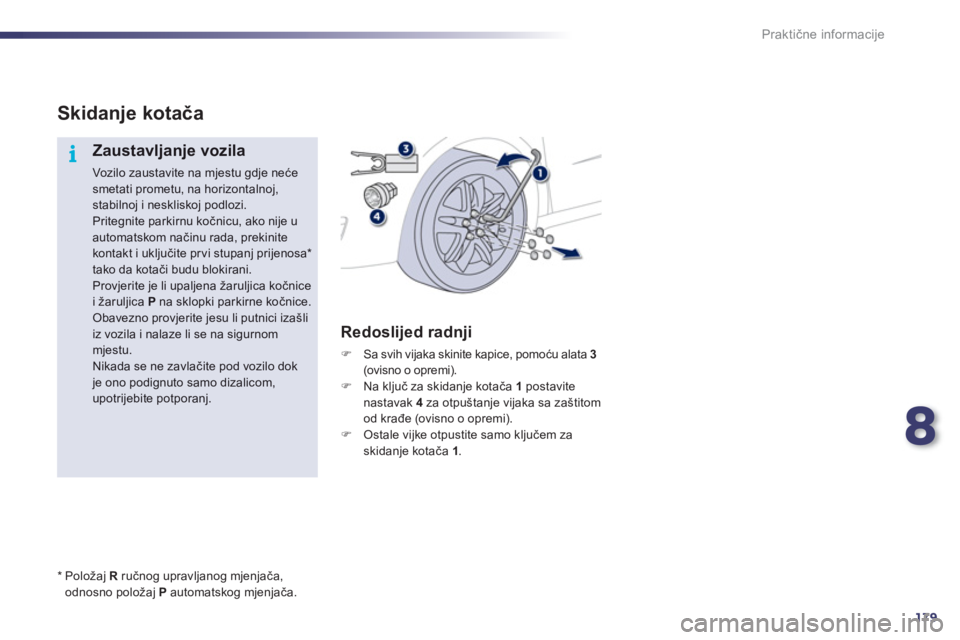

Skidanje kotača


Zaustavljanje vozila

Vozilo zaustavite na mjestu gdje nećesmetati prometu, na horizontalnoj,stabilnoj i neskliskoj podlozi.
Pritegnite parkirnu kočnicu, ako nije u
automatskom načinu rada, prekinite kontakt i uključite pr vi stupanj prijenosa *tako da kotači budu blokirani.
Provjerite je li upaljena

180
Praktične informacije

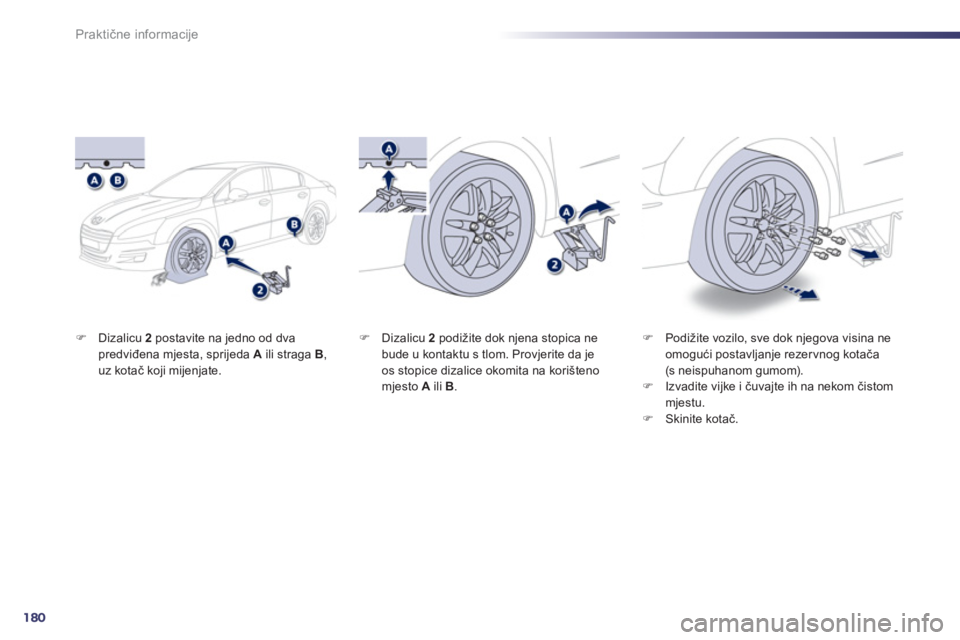

)Dizalicu 2postavite na jedno od dvapredviđena mjesta, sprijeda A
ili straga B,uz kotač koji mijenjate.
)Podižite vozilo, sve dok njegova visina ne
omogući postavljanje rezervnog kotača(s neispuhanom gumom). )Izvadite vijke i čuvajte ih na nekom čistom mjestu.)Skinite kotač.


)
Dizalicu 2
podižite dok njena stopica ne
bude u kontaktu s tlom. Provjerite da je os stopice dizalice okomita na korišteno
mjesto A
ili B .

8
181
i
Praktične informacije

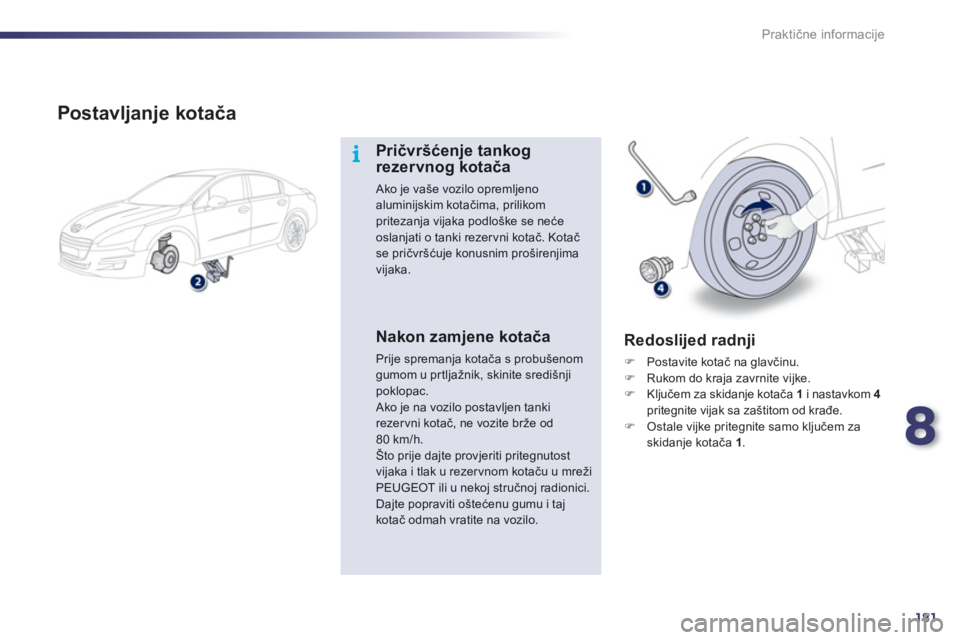

Postavljanje kotača
Pričvršćenje tankog rezervnog kotača

Ako je vaše vozilo opremljenoaluminijskim kotačima, prilikom pritezanja vijaka podloške se neće
oslanjati o tanki rezervni kotač. Kotač se pričvr

182
Praktične informacije

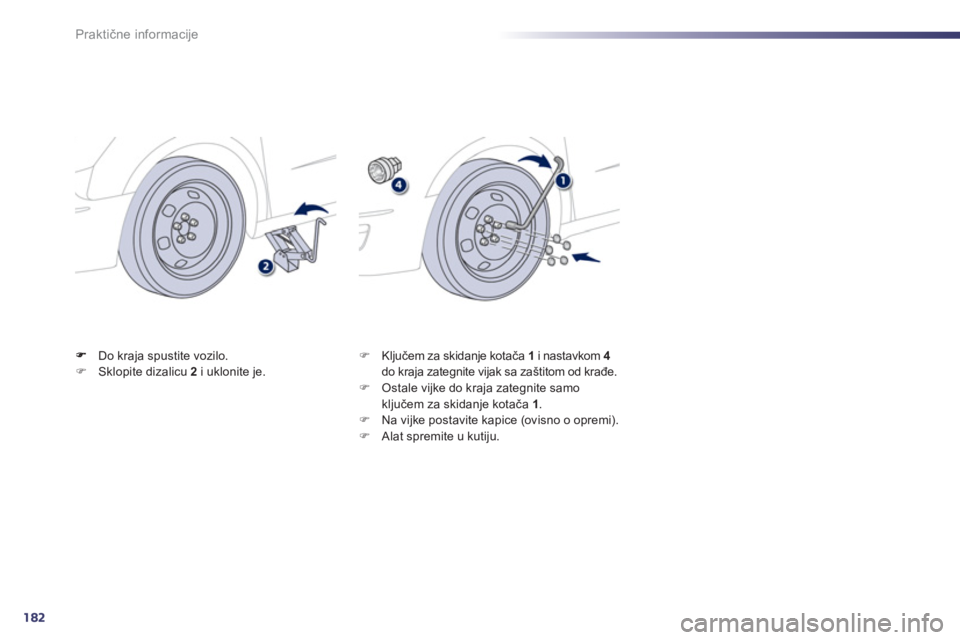

Do kraja spustite vozilo.)Sklopite dizalicu 2
i uklonite je.)
Ključem za skidanje kotača 1i nastavkom 4 do kraja zategnite vijak sa zaštitom od krađe. )
Ostale vijke do kraja zategnite samo ključem za skidanje kotača 1.)
Na vijke postavite kapice (ovisno o opremi).
)
Alat spremite u kutiju.

8
183
i
Praktične informacije

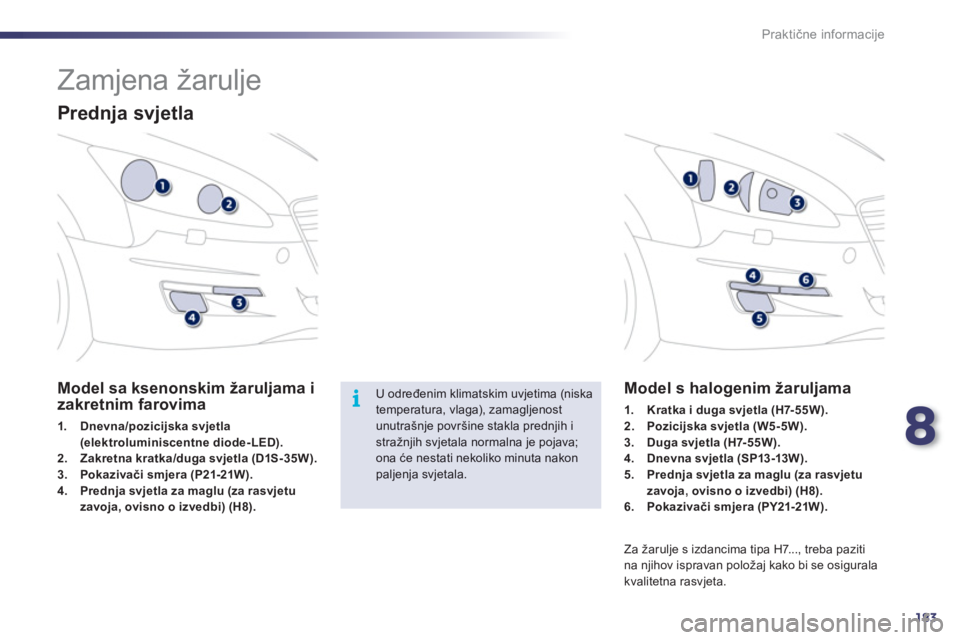

Zamjena žarulje


Prednja svjetla
Model sa ksenonskim žaruljama i
zakretnim farovima
1.Dnevna/pozicijska svjetla (elektroluminiscentne diode-LED).2.Zakretna kratka/duga svjetla (D1S-35W).3.Pokazivači smjera (P21-21W).4.Prednja svjetla za maglu (za rasvjetu
zavoja, ovisno o izvedbi) (H8).
Model s halogenim žaruljama
1.Kratka i duga svjetla (H7-55W).2.Pozicijska svjetla (W5-5W).3.Duga svjetla (H7-55W).4.Dnevna svjetla (SP13-13W).5.Prednja svjetla za maglu (za rasvjetu
zavoja, ovisno o izvedbi) (H8).6.Pokazivači smjera (PY21-21W).

Za žarulje s izdancima tipa H7..., treba paziti
na njihov ispravan položaj kako bi se osigurala
kvalitetna rasvjeta.

U određenim klimatskim uvjetima (niskatemperatura, vlaga), zamagljenost unutrašnje površine stakla prednjih i stražnjih svjetala normalna je pojava; ona će nestati nekoliko minuta nakonpaljenja svjetala.

184
!!
Praktične informacije

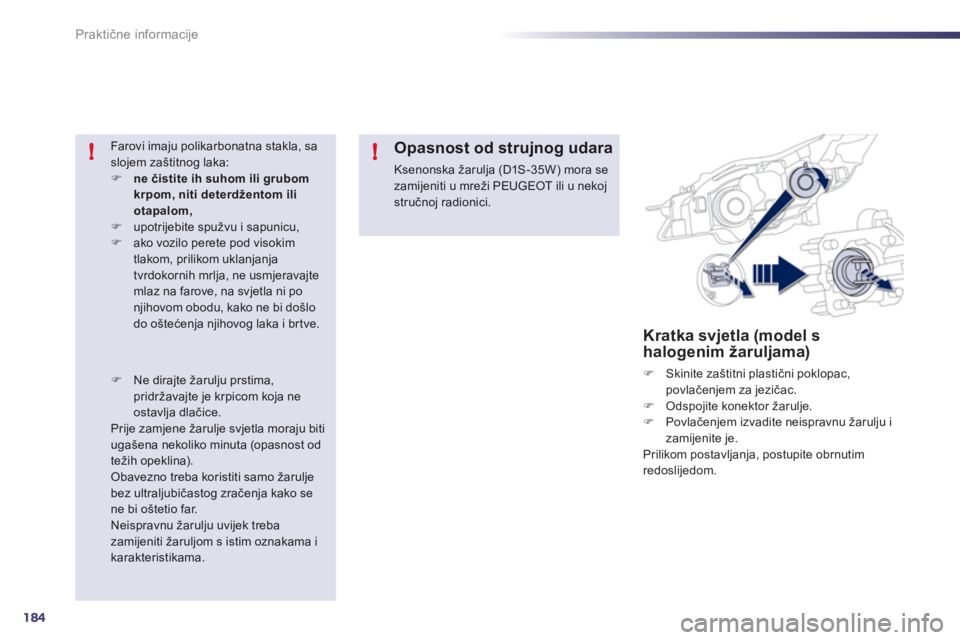

Kratka svjetla (model s
halogenim žaruljama)
) Skinite zaštitni plastični poklopac,povlačenjem za jezičac.)
Odspojite konektor žarulje.)
Povlačenjem izvadite neispravnu

8
185
i
Praktične informacije

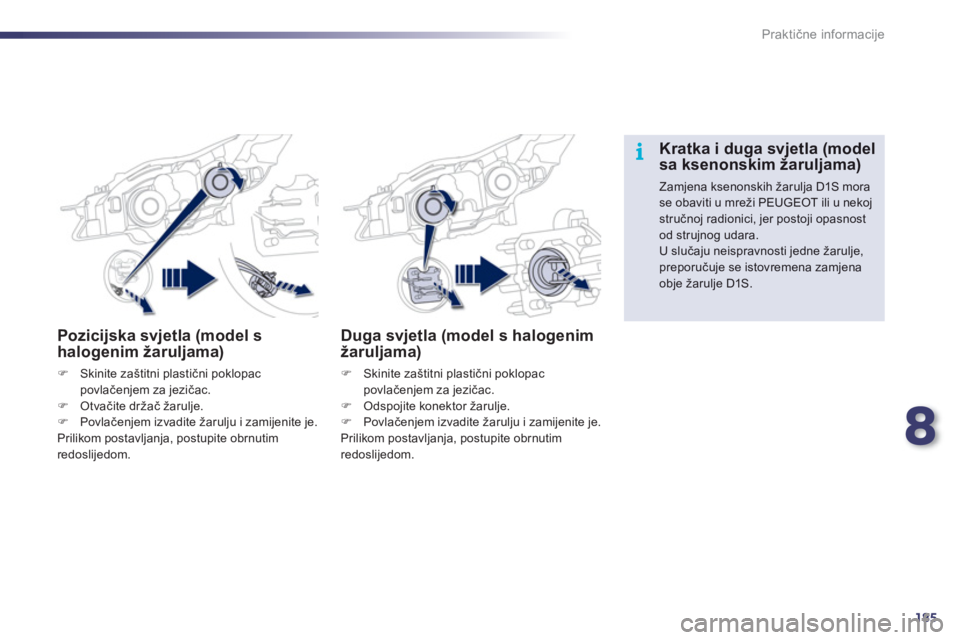

Pozicijska svjetla (model s
halogenim žaruljama)
)Skinite zaštitni plastični poklopac povlačenjem za jezičac.)Otvačite držač žarulje.)Povlačenjem izvadite

186
Praktične informacije

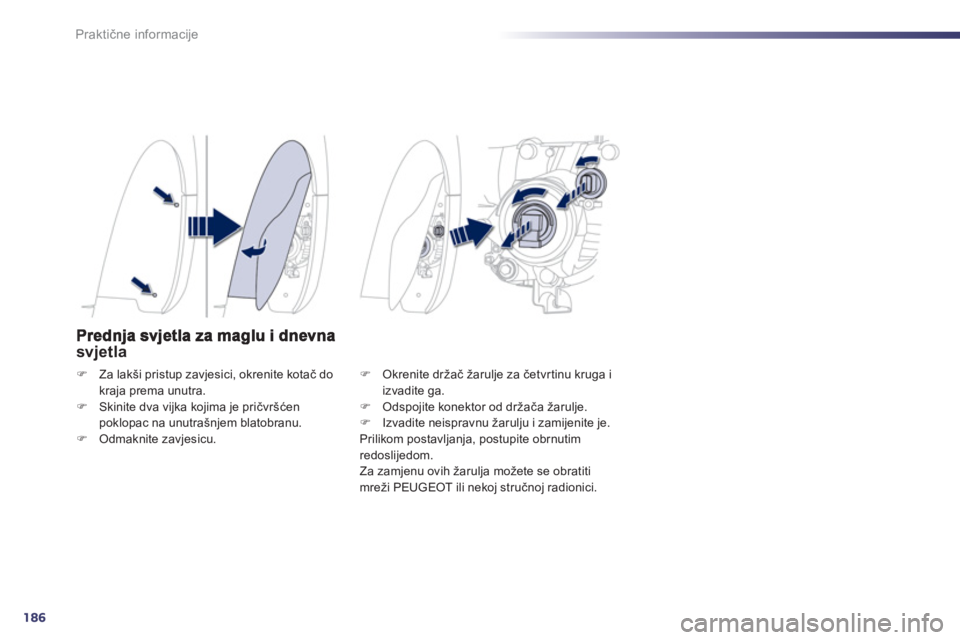

svjetla
)
Za lakši pristup zavjesici, okrenite kotač do
kraja prema unutra.) Skinite dva vijka kojima je pričvršćen poklopac na unutrašnjem blatobranu.)
Odmaknite zavjesicu.
)Okrenite držač žarulje za četvrtinu kruga i
izvadite ga. )Odspojite konektor od držača žarulje.)Izvadite neispravnu žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutimredoslijedom.
Za zamjenu ovih žarulja možete se obratiti mreži PEUGEOT ili nekoj stručnoj radionici.

8
187
Praktične informacije

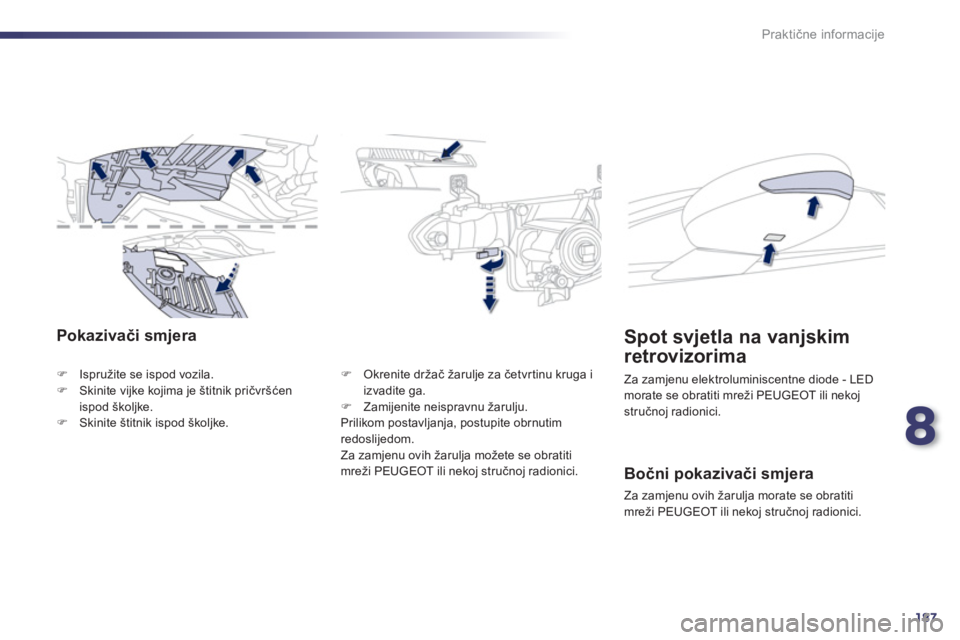

Pokazivači smjera
)Ispružite se ispod vozila.)Skinite vijke kojima je štitnik pričvršćenispod školjke.)Skinite štitnik ispod školjke.
)
Okrenite držač žarulje za četvrtinu kruga i
izvadite ga. ) Zamijenite neispravnu žarulju.
Prilikom postavljanja, postupite obrnutimredoslijedom.
Za zamjenu ovih žarulja možete se obratiti
mreži PEUGEOT ili nekoj stručnoj radionici.
Bočni pokazivači smjera

Za zamjenu ovih žarulja morate se obratiti
mreži PEUGEOT ili nekoj stručnoj radionici.

Spot svjetla na vanjskim
retrov
izorima
Za zamjenu elektroluminiscentne diode - LED
morate se obratiti mreži PEUGEOT ili nekojstručnoj radionici.

188
i
Praktične informacije

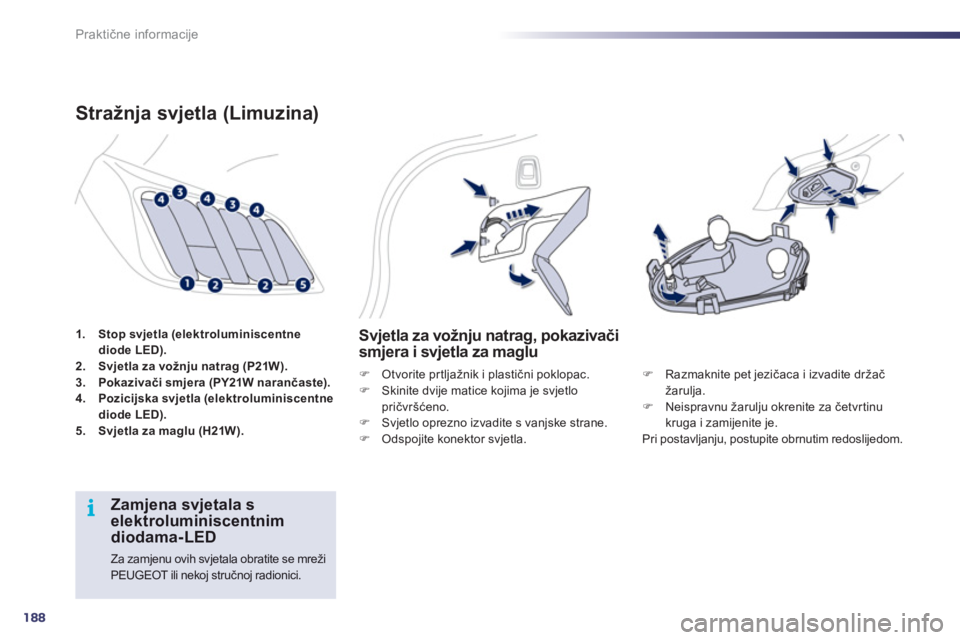

1.Stop svjetla (elektroluminiscentne diode LED).2.
Svjetla za vožnju natrag (P21W).3.Pokazivači smjera (PY21W narančaste).4.Pozicijska svjetla (elektroluminiscentnediode LED).5.Svjetla za maglu (H21W).
Stražnja svjetla (Limuzina)
Svjetla za vožnju natrag, pokazivači
smjera i svjetla za maglu
) Otvorite pr tljažnik i plastični poklopac.)
Skinite dvije matice kojima je svjetlo
pričvršćeno.
)
Svjetlo oprezno izvadite s vanjske strane. )
Odspojite konektor svjetla.
)Razmaknite pet jezičaca i izvadite dr
