Peugeot 508 2011 Vodič za korisnike (in Croatian)

229
POZIV U POMOĆ ILI POZIV ZA POMOĆ NA CESTI

230
POZIV U POMOĆ ILI POZIV SLUŽBI ZA POMOĆ NA CESTI
U hitnom slučaju, pritisnite ovu tipku du

231
JBL AUDIO OPREMA

Riječ je o Hi-Fi sustavu 5.1 razvijenom u suradnji ekipa PSA i stručnjaka marke JBL.

Četiri kompleta odvo
jenih dvostaznih zvučnika s aktivnim skretnicama optimalno su razmješteni u prednjem i stražnjem dijelu kabine.
Zvučnički sustav sasto
ji se od visokotonskih zvučnika (tweeter) smekom kupolom koji stabilno i uravnoteženo reproduciraju visoke
tonove i od srednje/niskotonskih zvučnika (medium-woofer) snage 50 WRMS s motornom zavojnicom i neodimskim magnetom koji vrlo vjerno
reproduciraju niske frekvencije.
Središn
ji zvučnik u armaturnoj ploči još više poboljšava glazbenu i zvučnu scenu, jer je smješten tako da slušatelj uživa u realističnoj reprodukcijiglazbenih zapisa.
Bas zvučnik u prtl
jažniku je pravi subwoofer snage 150 W s trostrukomzavojnicom, optimiziranog obujma, daje širinu i naglašava donji dio zvučnog spektra.

Sve te zvučnike pogoni 10-kanalno pojačalo snage 500 W RMS na
2 oma, s naprednim obradama zvuka (surround, raspoređivanje zvuka),
kako bi vozač i svi putnici mogli

232

233
Sustav je tako kodiran da može raditi samo u vašem
vozilu. Ako ga želite premjestiti u neko drugo vozilo,
obratite se mreži PEUGEOT radi konfi guracije sustava.
WIP NAV+


01 Prvi koraci - Upravljačka ploča


Radi sigurnosti, radnje koje zahtijevaju veću pažnju
vozač smije obavljati samo kad je vozilo zaustavljeno.
Kad
je motor ugašen, sustav se isključuje nakon prelaska u

234
1
6
2
9
3
20
912
13
8
10
14
22
17
721
451119
15
18
16
01 PRVI KORACI


UPRAVLJAČKA PLOČA

Tipke 2, 3, 4, 5, 6 i 12: izbor lijevog ili desnog dijela ekrana, kad je neki izbornik prikazan na ekranu.

235
01


1. Zakretna sklopka:
- Kratak pritisak uz u
gašen motor:uključivanje/isključivanje.
-
Kratak pritisak uz pokrenut motor:
isključivanje/nastavak rada audio izvora.
-
Okretanje: podešavanje glasnoće (za
svaki izvor posebno, uključujući prometne
obavijesti i upute navođenja).

2. Radio: otvaran
je izbornika " FM/AM band"iprikaz popisa stanica koje uređaj hvata.

3. Medi
ji: otvaranje izbornika " MEDIA " i prikaz
popisa pjesama.

4.
Otvaranje izbornika "Navigation - guidance "
i prikaz posljednjih odredišta.

5.
Otvaranje izbornika "Traffi c information
" i
prikaz trenutnih prometnih upozorenja.

6.Otvaranje izbornika "Phone
" i prikaz popisa
posljednjih poziva ili prihvaćanje dolaznog poziva.


7. Otvaranje izbornika "Confi guration".
Duži pritisak: prikaz podataka o pokrivenostiGPS i demonstracija rada navigacije.

8. Tipka MODE
:
Izbor stalno prikazane
funkcije.

9. ESC: odusta
janje od radnje u tijeku, povratak
na shematski prikaz.
Duži pritisak: povratak na stalno prikazanu
funkciju. 10. Izbacivan
je CD-a.
Zadržan pritisak: reinici
jalizacija sustava.
11.
Ovisno o kontekstu:
Prelazak na prethodni
/naredni redak nanekom popisu ili u nekom izborniku.
Prelazak na prethodnu
/narednu mapumedija.
Izbor prethodne/naredne frekvenci
je radija
korak po korak.
Prelazak na prethodnu/narednu mapu MP3.
Pomican
je gore/dolje u funkciji "Move the map " (pomicanje karte).
12.
Ovisno o kontekstu:
Automatski prelazak na nižu
/višu frekvenciju
radija.
Prelazak na prethodnu/narednu p
jesmu na CD-u, MP3 ili na mediju.
Izbor li
jevog/desnog dijela ekrana kad je prikazan neki izbornik.
Pomican
je lijevo/desno u funkciji " Move themap " (pomicanje karte).
13. Tipke 1 do 6:
Kratak
pritisak: izbor memorirane stanice.
Duži pritisak: memoriran
je stanice koju slušate.
14. Kotačić za označavan
je i potvrdu OK:
Označavanje neke stavke na ekranu, u
nekom popisu ili izborniku, zatim potvrđivanjekratkim pritiskom.
Ako nije prikazan izbornik ili popis, kratkim
pritiskom otvara se kontekstualni izbornik,
ovisno o funkciji prikazanoj na ekranu.
Okretanje u prikazu karte: povećavanje/smanjivanje mjerila karte (zoom).

15. Otvaranje izbornika "Audio settings"(ugađanje zvuka): zvučni efekti, niski i visoki tonovi, loudness, raspoređivanje zvuka,balans lijevo/desno, balans sprijeda/straga,j
automatsko prilagođavanje glasnoće brzini
vozila.

16. Uključivanje/isključivanje funkcije TA (informacije o prometu).

17. Gašenje ekrana (DARK).

18. Izbor izvora slušanja:
CD, USB, AUX, Bluetooth, Radio.

19. Prikaz popisa stanica ko
je uređaj hvata,
pjesama ili mapa CD/MP3.
Duži pritisak: upravljanje razvrstavanjem
datoteka MP3/WMA/osvježavanje popisa
stanica koje uređaj hvata.

20. Izbor valnog područja FM i AM.

21. Prikaz popisa kontakata/otvaranje izbornika"Directory of contacts" (kontakti).

22. Odbijanje dolaznog poziva ili prekidrazgovora.

PRVI KORACI

236
02TIPKE NA OBRUČU UPRAVLJAČA



- Pritisak: otvaranje izbornika na ekranu na ploči s instrumentima.

-
Okretanje: kretanje u izborniku naekranu na ploči s instrumentima.


- Povećavan
je glasnoće.


- Iskl
jučivanje/ponovno uključivanje
zvuka.


- Sman
jivanje glasnoće.





- Okretanje.

Radio: automatski prelazak na prethodnu/narednu frekvenciju.

Mediji: prethodna/naredna pjesma.

- Pritisak i okretan
je: biranje jedne
od 6 memoriranih stanica.
-Promjena audio izvora.-Tipka TEL (kratki pritisak):
Prihvaćanje dolaznog poziva. Ako je razgovor u tijeku: otvaranje izbornika telefona: prekid veze, isključivanje mikrofona, telefoniranje bez ruku. jj
-Tipka TEL (duži pritisak):
Odbijanje dolaznog poziva ili prekid
veze. Ako razgovor nije u tijeku, otvaranje izbornika telefona (biranje broja,gjj
kontakti, popis poziva, govorna pošta).



- Izbor stalno prikazane funkcije na ekranu.


-
Radio: prikaz popisa stanica.
Mediji: prikaz popisa pjesama.

237
03

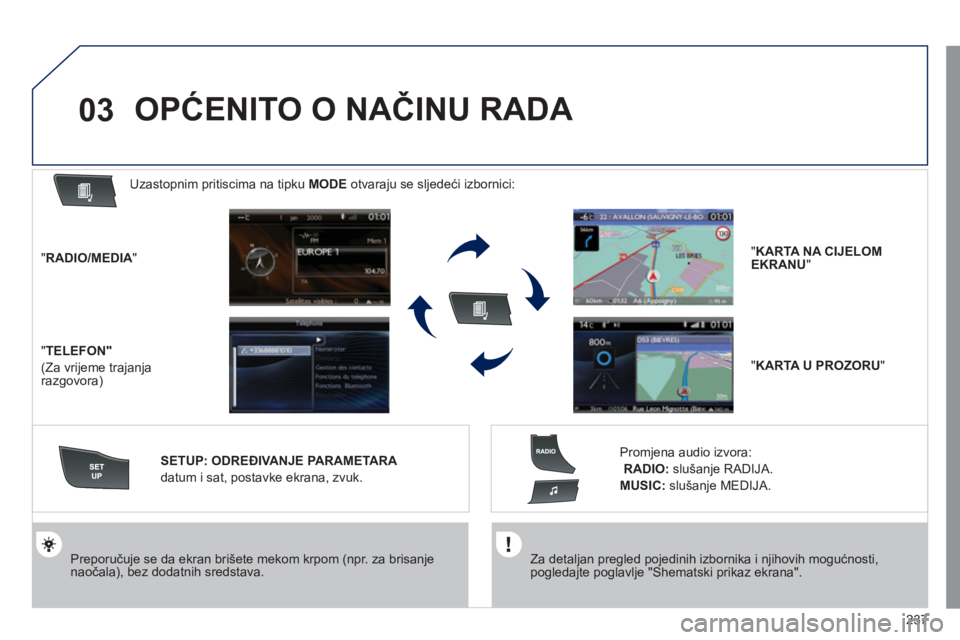

Za detaljan pregled pojedinih izbornika i njihovih mogućnosti, pogledajte poglavlje "Shematski prikaz ekrana".

Preporučuje se da ekran brišete mekom krpom (npr. za brisanje naočala), bez dodatnih sredstava. "RADIO/MEDIA"
"
TELEFON"
(Za vrijeme trajanja
razgovora)
SETUP: ODREĐIVANJE PARAMETARA

datum i sat, postavke ekrana, zvuk.
Promjena audio izvora:
RADIO :slušanje RADIJA.
MUSIC:slušanje MEDIJA.
Uzastopnim pritiscima na tipku MODE
otvaraju se sljedeći izbornici:

OPĆENITO O NAČINU RADA


" KARTA NA CIJELOM
EKRANU"
"KARTA U PROZORU"

238
03
Pritiskom na kotačić OK otvaraju se izbornici s prečacima, ovisno o prikazuna ekranu.


RADIO:


Activate/Deactivate TA uključiti/isključiti TA

Activate/Deactivate RD
Suključiti/isključiti RDS


OPĆENITO O NAČINU RADA







PRIKAZ NA EKRANU OVISNO O KONTEKSTU

ČITAČI GLAZBENIH MEDIJA,
CD ili USB (ovisno o
mediju):
Načini reprodukcije:

Normal
normalna

Random
sluča
jnim redoslijedom

Random on all media
sluča
jnim redoslijedom na cijelom mediju

Repetition
ponavljanje



TELEFON (za vrijeme
razgovora):
Private mode razgovor preko slušalice

KARTA NA CIJELOM EKRANU
ILI KARTA U PROZORU:

Stop/Restore guidance prekid/nastavak navođenja
Select destination izbor odredišta
Enter an address
unos adrese
Director
y adresar
GPS coordinates
GPS koordinate

Divert route
zaobilazak
Move the map
pom
icanje karte
Info. on location
informacije o mjestu
Select as destination
izabrati kao odredište

Select as sta
ge izabrati kao etapu

Save this
place
memorirati ovo mjesto (kontakti)

Quit map modeizlazak iz funkcije karte



Guidance criteria
kriteriji navođenja


Put call on hold
stavl
janje na čekanje

DTMF ring tones
DTMF tonovi

Han
g up
prekid razgovora
1
11
1
1
1
1
1
2
2
2
2
2
1
2
2
2
1
1
1
1
1
1
