Praktične informacije
1.Stop svjetla (elektroluminiscentne diode-LED).2.Svjetla za vožnju natrag (W19W).3.Pokazivači smjera (PY21W narančasta).4.Pozicijska svjetla (elektroluminiscentnediode-LED).5.Svjetla za maglu (elektroluminiscentne diode-LED).

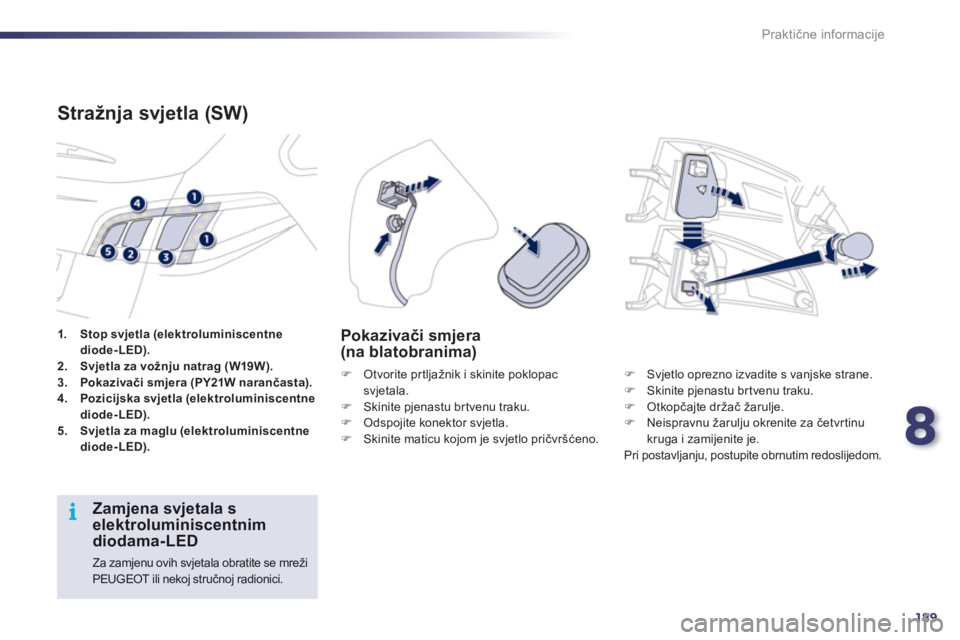

Stražnja svjetla (SW)
)
Otvorite pr tljažnik i skinite poklopacsvjetala.)
Skinite pjenastu brtvenu traku. )
Odspojite konektor svjetla. )
Skinite maticu kojom je svjetlo pričvršćeno.
Pokazivači smjera(na blatobranima)
)
Svjetlo oprezno izvadite s vanjske strane.)
Skinite pjenastu brtvenu traku.)
Otkopčajte držač žarulje. )
Neispravnu žarulju okrenite za četvrtinu
kruga i zamijenite je.
Pri postavljanju, postupite obrnutim redoslijedom.


Zamjena svjetala selektroluminiscentnim diodama-LED

Za zamjenu ovih svjetala obratite se mrežiPEUGEOT ili nekoj stručnoj radionici.

190
Praktične informacije

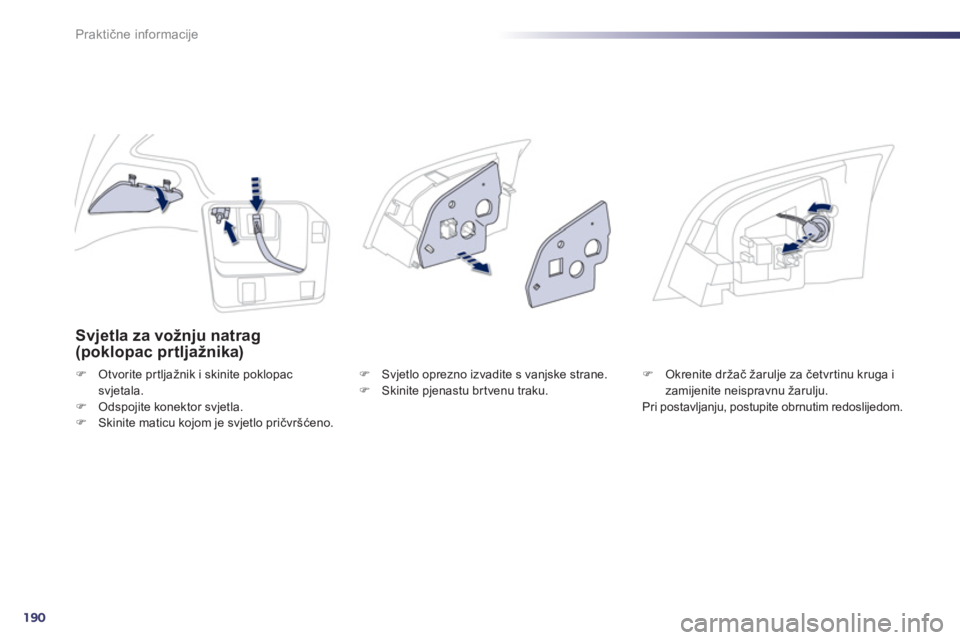

Svjetla za vožnju natrag (poklopac prtljažnika)
)Otvorite pr tljažnik i skinite poklopac
svjetala. )Odspojite konektor svjetla. )Skinite maticu kojom je svjetlo pričvršćeno.
)
Svjetlo oprezno izvadite s vanjske strane. )
Skinite pjenastu brtvenu traku. )Okrenite držač žarulje za četvrtinu kruga i
zamijenite neispravnu žarulju.
Pri postavljanju, postupite obrnutim redoslijedom.

8
191
Praktične informacije













Tr eće stop svjetlo (elektroluminiscentne diode-LED)
Obratite se mreži PEUGEOT ili nekoj stručnojradionici.

Svjetla registarske pločice
)

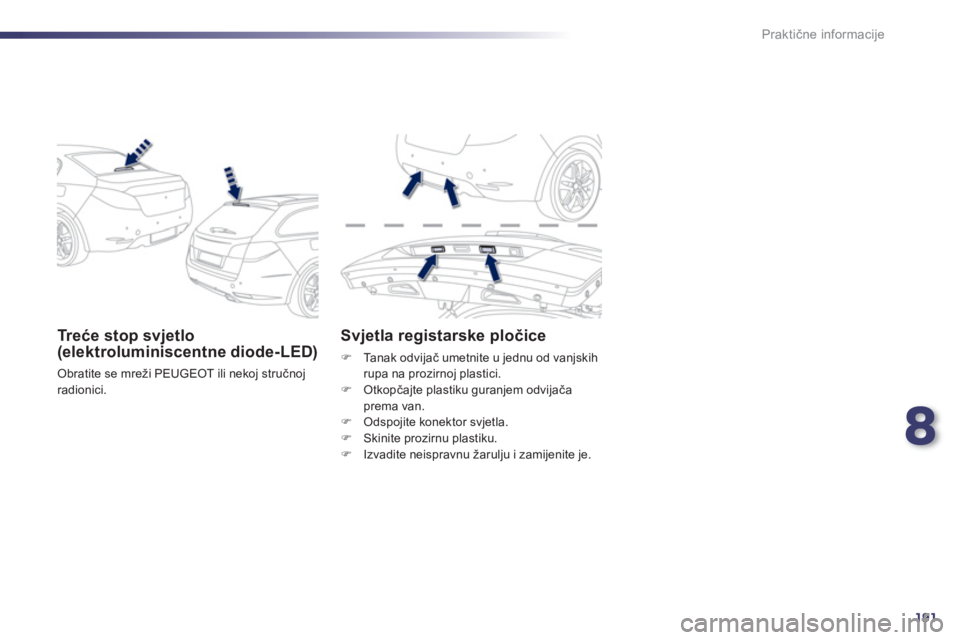

Ta n a k o d v ijač umetnite u jednu od vanjskih rupa na prozirnoj plastici. )
Otkopčajte plastiku guranjem odvijačaprema van.)
Odspojite konektor svjetla. )
Skinite prozirnu plastiku.)
Izvadite neispravnu žarulju i zamijenite je.

192
i
!
Praktične informacije




















Zamjena osigurača

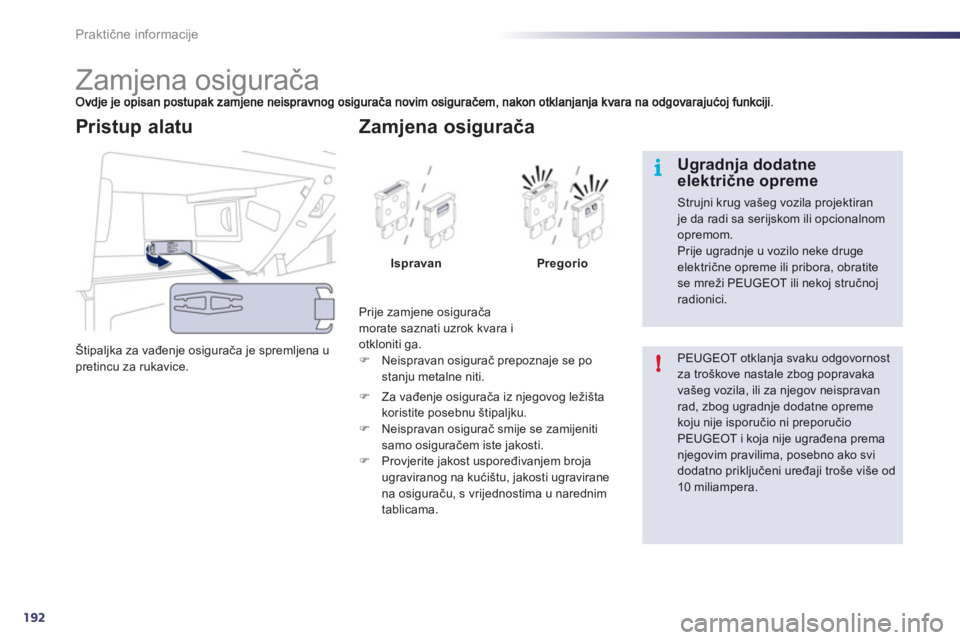

Štipaljka za vađenje osigurača je spremljena upretincu za rukavice.
Pristup alatu

Prije zamjene osigurača
morate saznati uzrok kvara iotkloniti ga. ) Neispravan osigurač prepoznaje se po stanju metalne niti.


Zamjena osigurača
IspravanPregorio
)
Za vađenje osigurača iz njegovog ležištakoristite posebnu štipaljku.)
Neispravan osigurač smije se zamijeniti samo osiguračem iste jakosti. )
Provjerite jakost uspoređivanjem broja ugraviranog na kući

8
193
Praktične informacije
ploči

Kući

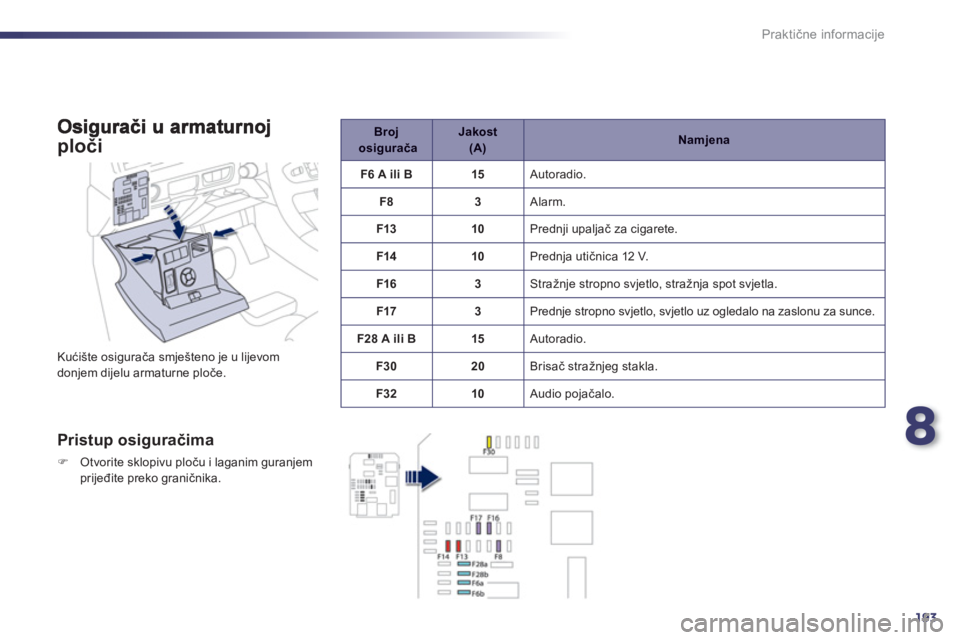

194
Praktične informacije
Broj osiguračaJakost (A)Namjena

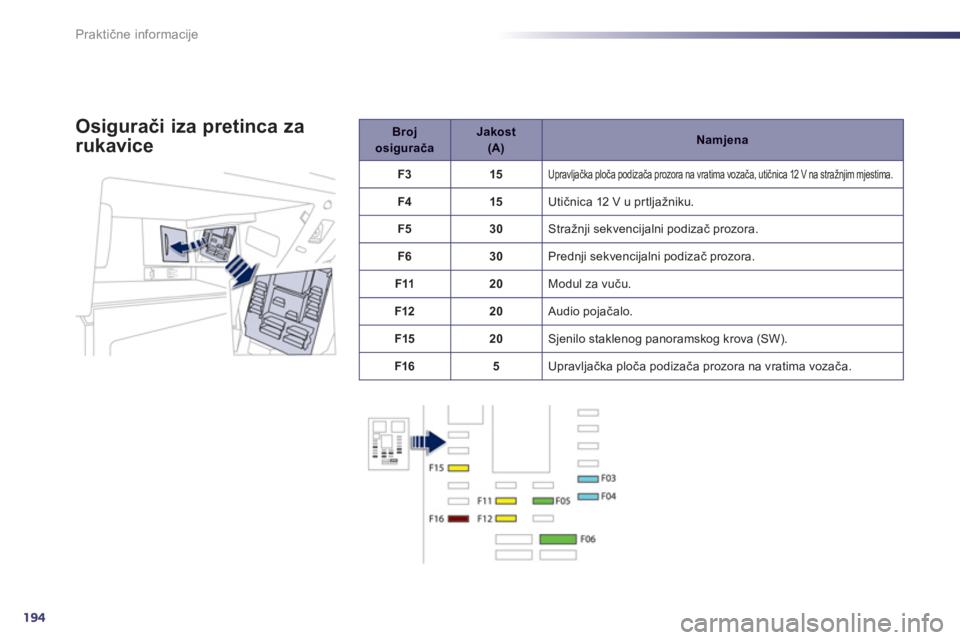

F3
15 Upravljačka ploča podizača prozora na vratima vozača, utičnica 12 V na stražnjim mjestima.
F415
Utičnica 12 V u pr tlja

8
195
Praktične informacije

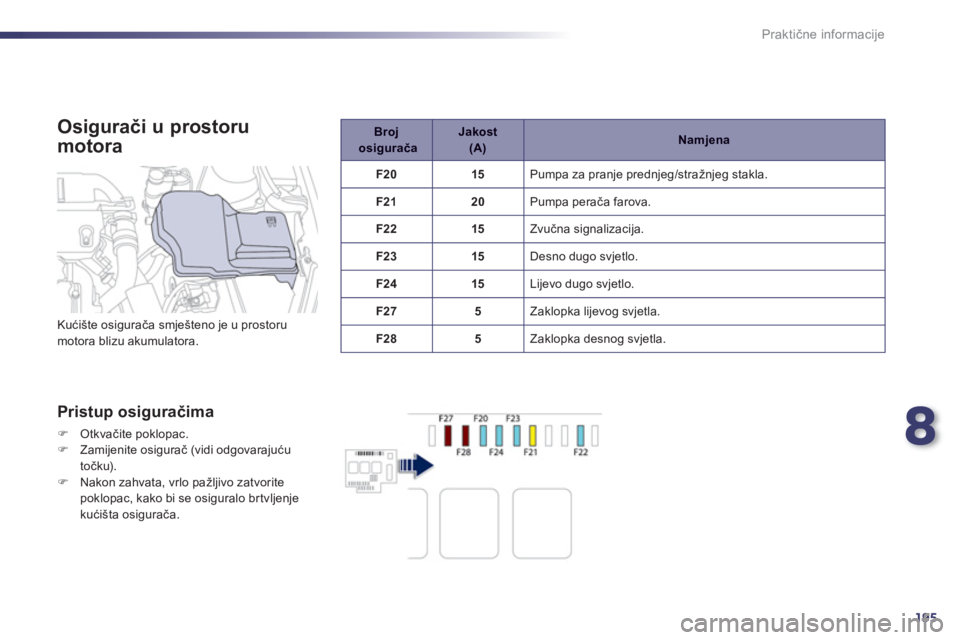

Osigurači u prostoru
motora


Pristup osiguračima
)Otkvačite poklopac.)Zamijenite osigurač (vidi odgovarajuću
točku). )Nakon zahvata, vrlo pažljivo zatvoritepoklopac, kako bi se osiguralo br tvljenje
kućišta osigurača.


Broj osigurača
Jakost (A)Namjena
F20 15
Pumpa za pran
je prednjeg/stražnjeg stakla.
F2
120 Pumpa perača farova.
F2215
Zvučna signalizacija.
F2
315 Desno dugo svjetlo.
F2
415 Lijevo dugo svjetlo.
F27 5
Zaklopka li
jevog svjetla.
F2
85 Zaklopka desnog svjetla. Kućište osigurača smješteno je u prostorumotora blizu akumulatora.

196
i !
!
Praktične informacije











Akumulator 12 V Postupak punjenja ispražnjenog akumulatora, odnosno pokretanja motora pomoću drugog akumulatora.

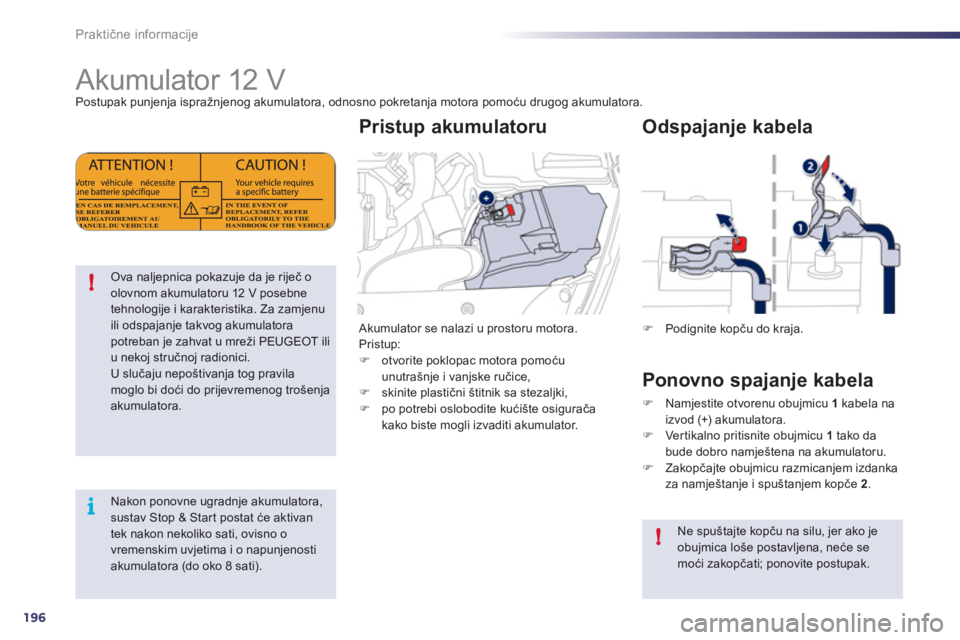

Ova naljepnica pokazuje da je riječ o olovnom akumulatoru 12 V posebne tehnologije i karakteristika. Za zamjenu ili odspajanje takvog akumulatora potreban je zahvat u mreži PEUGEOT ili u nekoj stručnoj radionici.
U slučaju nepo

8
197
i
Praktične informacije

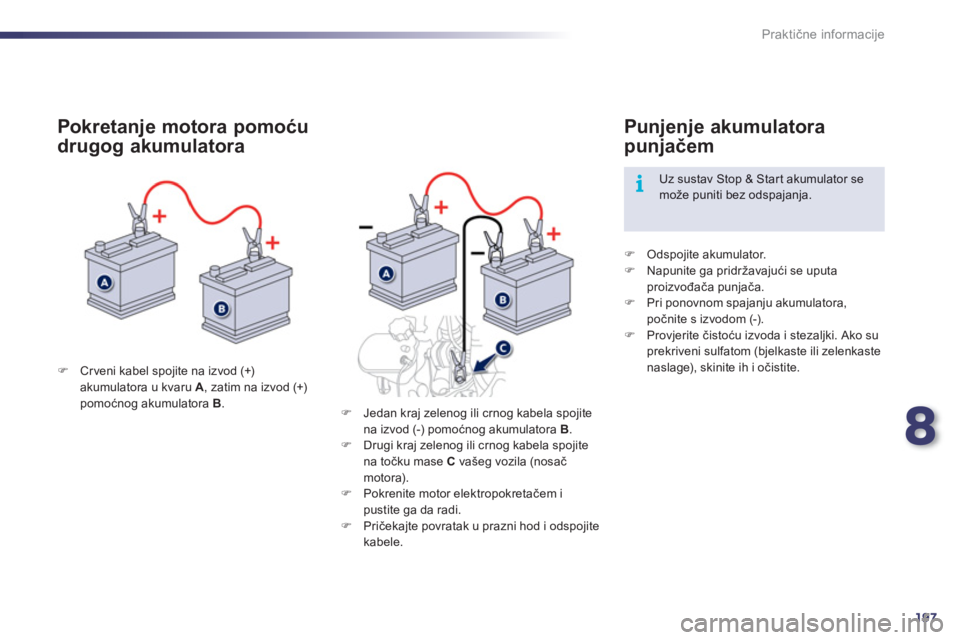

)Cr veni kabel spojite na izvod (+) akumulatora u kvaru A
, zatim na izvod (+)pomoćnog akumulatora B
.


Pokretanje motora pomoću
drugog akumulatora
)
Odspojite akumulator.)
Napunite ga pridržavajući se uputaproizvođača punjača.)
Pri ponovnom spajanju akumulatora, počnite s izvodom (-). )
Provjerite čistoću izvoda i stezaljki. Ako su prekriveni sulfatom (bjelkaste ili zelenkastenaslage), skinite ih i očistite.


Punjenje akumulatora
punjačem


Uz sustav Stop & Star t akumulator se može puniti bez odspajanja.
)
Jedan kraj zelenog ili crnog kabela spojite
na izvod (-) pomoćnog akumulatora B.
)
Drugi kraj zelenog ili crnog kabela spojite
na točku mase Cvašeg vozila (nosač
motora).) Pokrenite motor elektropokretačem i
pustite ga da radi. ) Pričekajte povratak u prazni hod i odspojite kabele.

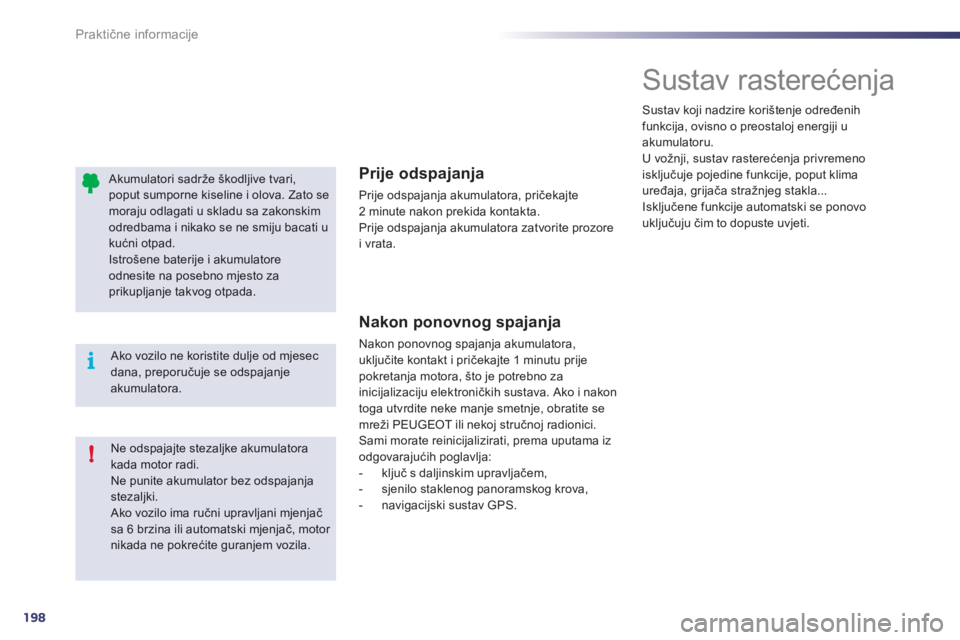

198
!
i
Praktične informacije

Akumulatori sadrže škodljive tvari,poput sumporne kiseline i olova. Zato semoraju odlagati u skladu sa zakonskimodredbama i nikako se ne smiju bacati ukućni otpad.
