Peugeot 508 2012 Manuale del proprietario (in Italian)

7
169
i
Sicurezza

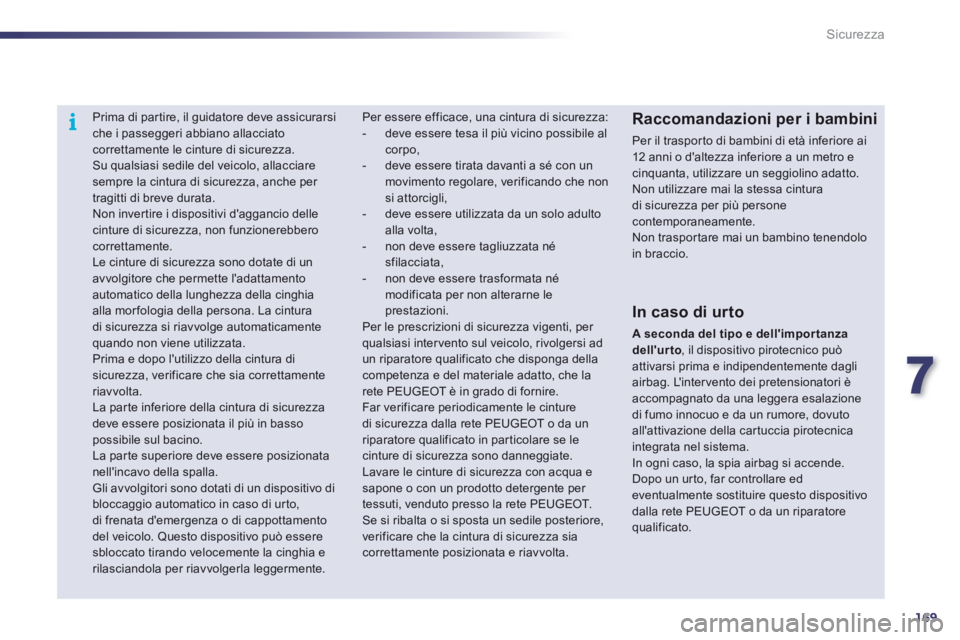

Prima di par tire, il guidatore deve assicurarsi che i passeggeri abbiano allacciatocorrettamente le cinture di sicurezza.
Su qualsiasi sedile del veicolo, allacciare sempre la cintura di sicurezza, anche per tragitti di breve durata.
Non inver tire i dispositivi d'aggancio delle cinture di sicurezza, non funzionerebbero correttamente.
Le cinture di sicurezza sono dotate di unavvolgitore che permette l'adattamento automatico della lunghezza della cinghia alla morfologia della persona. La cinturadi sicurezza si riavvolge automaticamentequando non viene utilizzata.
Prima e dopo l'utilizzo della cintura disicurezza, verificare che sia correttamenteriavvolta.
La parte inferiore della cintura di sicurezzadeve essere posizionata il più in basso possibile sul bacino. La par te superiore deve essere posizionata nell'incavo della spalla. Gli avvolgitori sono dotati di un dispositivo di bloccaggio automatico in caso di ur to, di frenata d'emergenza o di cappottamento
del veicolo. Questo dispositivo può esseresbloccato tirando velocemente la cinghia erilasciandola per riavvolgerla leggermente.
Raccomandazioni per i bambini
Per il trasporto di bambini di età inferiore ai 12 anni o d'altezza inferiore a un metro e
cinquanta, utilizzare un seggiolino adatto.Non utilizzare mai la stessa cintura di sicurezza per più personecontemporaneamente.Non traspor tare mai un bambino tenendolo in braccio.

Per essere efficace, una cintura di sicurezza:


- deve essere tesa il più vicino possibile al corpo,


- deve essere tirata davanti a sé con un movimento regolare, verificando che nonsi attorcigli,

- deve essere utilizzata da un solo adultoalla volta,

- non deve essere tagliuzzata nésfilacciata,

- non deve essere trasformata né modificata per non alterarne leprestazioni. Per le prescrizioni di sicurezza vigenti, per qualsiasi inter vento sul veicolo, rivolgersi ad un riparatore qualificato che disponga dellacompetenza e del materiale adatto, che la rete PEUGEOT è in grado di fornire.
Far verificare periodicamente le cinturedi sicurezza dalla rete PEUGEOT o da un riparatore qualificato in par ticolare se le cinture di sicurezza sono danneggiate. Lavare le cinture di sicurezza con acqua esapone o con un prodotto detergente per tessuti, venduto presso la rete PEUGEOT.
Se si ribalta o si sposta un sedile posteriore,
verificare che la cintura di sicurezza sia correttamente posizionata e riavvolta.
In caso di urto
A seconda del tipo e dell'importanza dell'urto
, il dispositivo pirotecnico puòattivarsi prima e indipendentemente dagli airbag. L'intervento dei pretensionatori èaccompagnato da una leggera esalazionedi fumo innocuo e da un rumore, dovuto all'attivazione della cartuccia pirotecnicaintegrata nel sistema.In ogni caso, la spia airbag si accende.Dopo un ur to, far controllare ed eventualmente sostituire questo dispositivo dalla rete PEUGEOT o da un riparatorequalificato.

170
i
!
Sicurezza

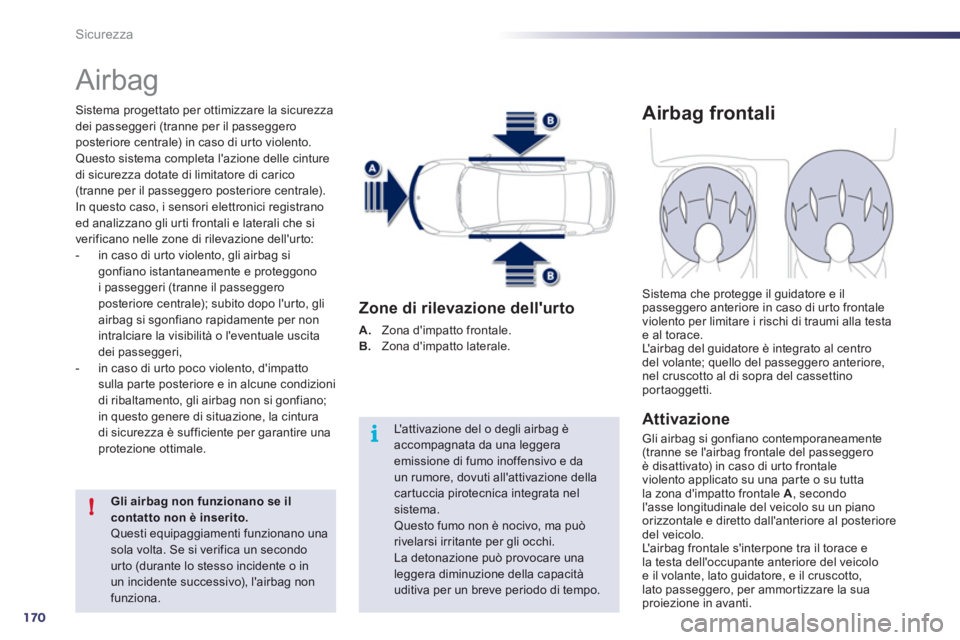

Airbag
Sistema progettato per ottimizzare la sicurezza
dei passeggeri (tranne per il passeggero posteriore centrale) in caso di ur to violento.Questo sistema completa l'azione delle cinturedi sicurezza dotate di limitatore di carico(tranne per il passeggero posteriore centrale). In questo caso, i sensori elettronici registrano ed analizzano gli ur ti frontali e laterali che si
verificano nelle zone di rilevazione dell'urto:
- in caso di ur to violento, gli airbag si gonfiano istantaneamente e proteggono i passeggeri (tranne il passeggero posteriore centrale); subito dopo l'ur to, gliairbag si sgonfiano rapidamente per non intralciare la visibilità o l'eventuale uscita dei passeggeri,
- in caso di ur to poco violento, d'impatto
sulla par te posteriore e in alcune condizioni
di ribaltamento,
gli airbag non si gonfiano; in questo genere di situazione, la cintura
di sicurezza è sufficiente per
garantire una protezione ottimale.
Gli airbag non funzionano se ilcontatto non è inserito. Questi equipaggiamenti funzionano una sola volta. Se si verifica un secondo urto (durante lo stesso incidente o inun incidente successivo), l'airbag non funziona.
L'attivazione del o degli airbag è accompagnata da una leggera emissione di fumo inoffensivo e daun rumore, dovuti all'attivazione della cartuccia pirotecnica integrata nel sistema. Questo fumo non è nocivo, ma può rivelarsi irritante per gli occhi. La detonazione può provocare una leggera diminuzione della capacitàuditiva per un breve periodo di tempo.


Zone di rilevazione dell'urto
A.
Zona d'impatto frontale. B.
Zona d'impatto laterale.
Airbag frontali

Attivazione
Gli airbag si gonfiano contemporaneamente (tranne se l'airbag frontale del passeggero è disattivato) in caso di ur to frontale
violento applicato su una par te o su tutta
la zona d'impatto
frontale A , secondo
l'asse longitudinale del veicolo su un piano
orizzontale e diretto dall'anteriore al posteriore del veicolo.
L' a i r b ag frontale s'interpone tra il torace e
la testa dell'occupante anteriore del veicolo e il volante, lato guidatore, e il cruscotto,lato passeggero, per ammor tizzare la sua proiezione in avanti.
Sistema che protegge il guidatore e il passeggero anteriore in caso di ur to frontale
violento per limitare i rischi di traumi alla testae al torace.
L' a i r b ag del guidatore è integrato al centro
del volante; quello del passeggero anteriore, nel cruscotto al di sopra del cassettino portaoggetti.

7
171
!
!
Sicurezza

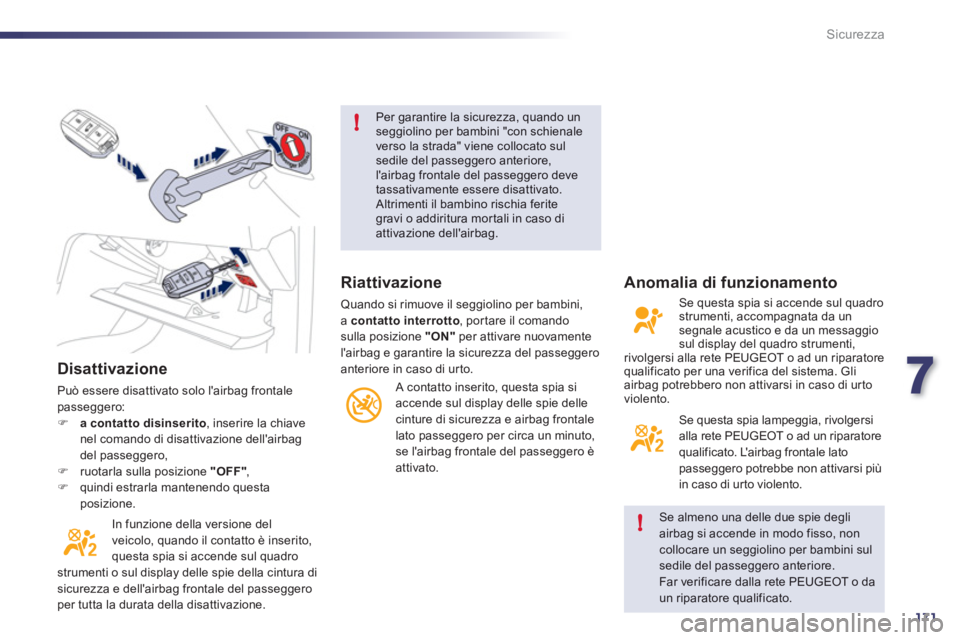

Disattivazione

Può essere disattivato solo l'airbag frontalepasseggero:)a contatto disinserito, inserire la chiavenel comando di disattivazione dell'airbagdel passeggero,)ruotarla sulla posizione "OFF",)quindi estrarla mantenendo questaposizione.
In
funzione della versione del
veicolo, quando il contatto è inserito,
questa spia si accende sul quadrostrumenti o sul display delle spie della cintura di
sicurezza e dell'airbag frontale del passeggero per tutta la durata della disattivazione.
Per garantire la sicurezza, quando un seggiolino per bambini "con schienaleverso la strada" viene collocato sulsedile del passeggero anteriore, l'airbag frontale del passeggero deve tassativamente essere disattivato. Altrimenti il bambino rischia ferite gravi o addiritura mortali in caso di attivazione dell'airbag.



Se almeno una delle due spie degli
airbag si accende in modo fisso, noncollocare un seggiolino per bambini sulsedile del passeggero anteriore.
Far verificare dalla rete PEUGEOT o da un riparatore qualificato.

Riattivazione
Quando si rimuove il seggiolino per bambini,acontatto interrotto, por tare il comando
sulla posizione "ON"
per attivare nuovamente l'airbag e garantire la sicurezza del passeggeroanteriore in caso di urto.

A contatto inserito, questa spia siaccende sul display delle spie dellecinture di sicurezza e airbag frontale
lato passe
ggero per circa un minuto, se l'airbag frontale del passeggero è attivato.

Anomalia di funzionamento
Se questa spia si accende sul quadro
strumenti, accompagnata da un
segnale acustico e da un messaggio
sul display del quadro strumenti,
rivol
gersi alla rete PEUGEOT o ad un riparatorequalificato per una verifica del sistema. Gli
airbag potrebbero non attivarsi in caso di urto
violento.
Se questa spia lampe
ggia, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato. L'airbag frontale lato passeggero potrebbe non attivarsi più
in caso di urto violento.

172
!
Sicurezza

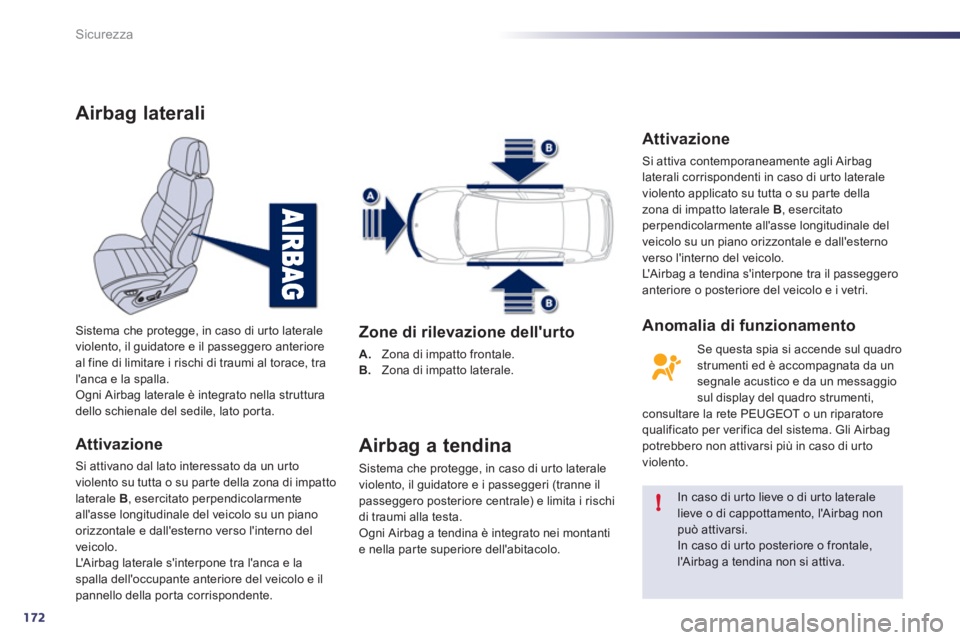

Airbag laterali
Attivazione
Si attivano dal lato interessato da un urtoviolento su tutta o su par te della zona di impatto
laterale B, esercitato perpendicolarmenteall'asse longitudinale del veicolo su un piano orizzontale e dall'esterno verso l'interno del
veicolo.
L' A i r b ag laterale s'interpone tra l'anca e la spalla dell'occupante anteriore del veicolo e ilpannello della por ta corrispondente.
Sistema che protegge, in caso di urto laterale
violento, il guidatore e il passeggero anteriore al fine di limitare i rischi di traumi al torace, tra
l'anca e la spalla.
O
gni Airbag laterale è integrato nella struttura dello schienale del sedile, lato por ta.

Zone di rilevazione dell'urto
A.
Zona di impatto frontale.
B. Zona di impatto laterale.


Airbag a tendina
Sistema che protegge, in caso di ur to laterale
violento, il guidatore e i passeggeri (tranne il
passeggero posteriore centrale) e limita i rischidi traumi alla testa.
Ogni Airbag a tendina è integrato nei montanti e nella par te superiore dell'abitacolo.
In caso di urto lieve o di urto lateralelieve o di cappottamento, l'Airbag nonpuò attivarsi.

In caso di ur to posteriore o frontale,l'Airbag a tendina non si attiva.


Attivazione

Si attiva contemporaneamente agli Airbag
laterali corrispondenti in caso di ur to laterale
violento applicato su tutta o su par te della
zona
di impatto laterale B, esercitatoperpendicolarmente all'asse longitudinale del
veicolo su un piano orizzontale e dall'esterno
verso l'interno del veicolo.
L' A i r b ag a tendina s'interpone tra il passeggero
anteriore o posteriore del veicolo e i vetri.
Se questa spia si accende sul quadro
strumenti ed è accompa
gnata da un
segnale acustico e da un messaggio
sul display del quadro strumenti, consultare la rete PEUGEOT o un riparatore qualificato per verifica del sistema. Gli Airbag potrebbero non attivarsi più in caso di urto
violento.

Anomalia di funzionamento

7
173
!
Sicurezza

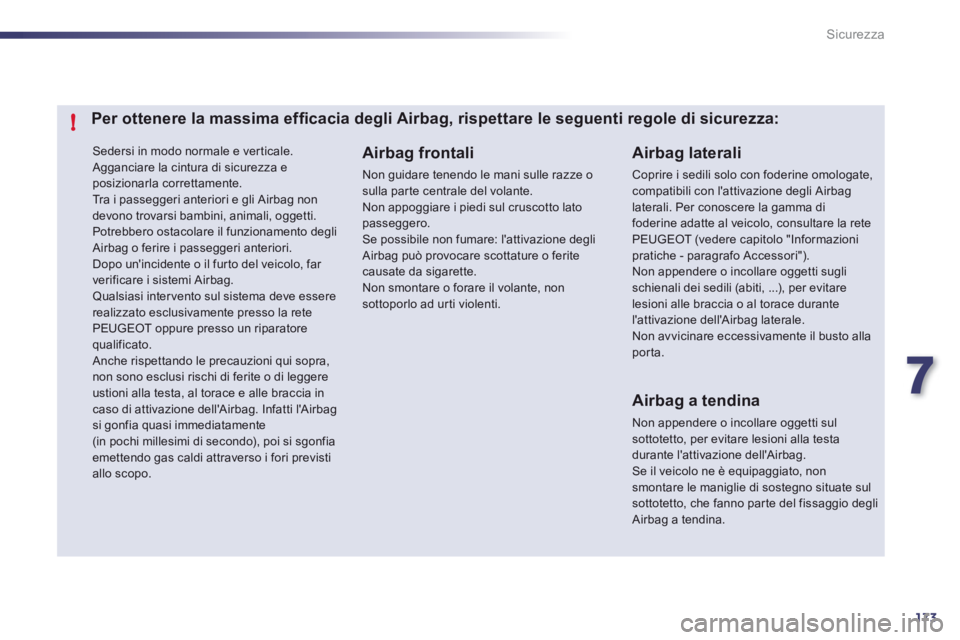

Sedersi in modo normale e verticale.
Agganciare la cintura di sicurezza eposizionarla correttamente. Tra i passeggeri anteriori e gli Airbag nondevono trovarsi bambini, animali, oggetti. Potrebbero ostacolare il funzionamento degliAirbag o ferire i passeggeri anteriori.
Dopo un'incidente o il fur to del veicolo, far verificare i sistemi Airbag. Qualsiasi inter vento sul sistema deve essere realizzato esclusivamente presso la retePEUGEOT oppure presso un riparatore qualificato. Anche rispettando le precauzioni qui sopra,non sono esclusi rischi di ferite o di leggereustioni alla testa, al torace e alle braccia incaso di attivazione dell'Airbag. Infatti l'Airbag si gonfia quasi immediatamente
(in pochi millesimi di secondo), poi si sgonfia emettendo gas caldi attraverso i fori previsti allo scopo.
Airbag laterali
Coprire i sedili solo con foderine omologate,compatibili con l'attivazione degli Airbag laterali. Per conoscere la gamma difoderine adatte al veicolo, consultare la retePEUGEOT (vedere capitolo "Informazioni pratiche - paragrafo Accessori"). Non appendere o incollare oggetti sugli schienali dei sedili (abiti, ...), per evitare lesioni alle braccia o al torace durante l'attivazione dell'Airbag laterale.Non avvicinare eccessivamente il busto allaporta.


Airbag frontali

Non guidare tenendo le mani sulle razze osulla parte centrale del volante.
Non appoggiare i piedi sul cruscotto latopasseggero.
Se possibile non fumare: l'attivazione degliAirbag può provocare scottature o ferite causate da sigarette.
Non smontare o forare il volante, nonsottoporlo ad urti violenti.
Airbag a tendina
Non appendere o incollare oggetti sul
sottotetto, per evitare lesioni alla testadurante l'attivazione dell'Airbag.Se il veicolo ne è equipaggiato, non smontare le maniglie di sostegno situate sulsottotetto, che fanno parte del fissaggio degliAirbag a tendina.
Per ottenere la massima effi cacia degli Airbag, rispettare le seguenti regole di sicurezza:

174
Informazioni pratiche

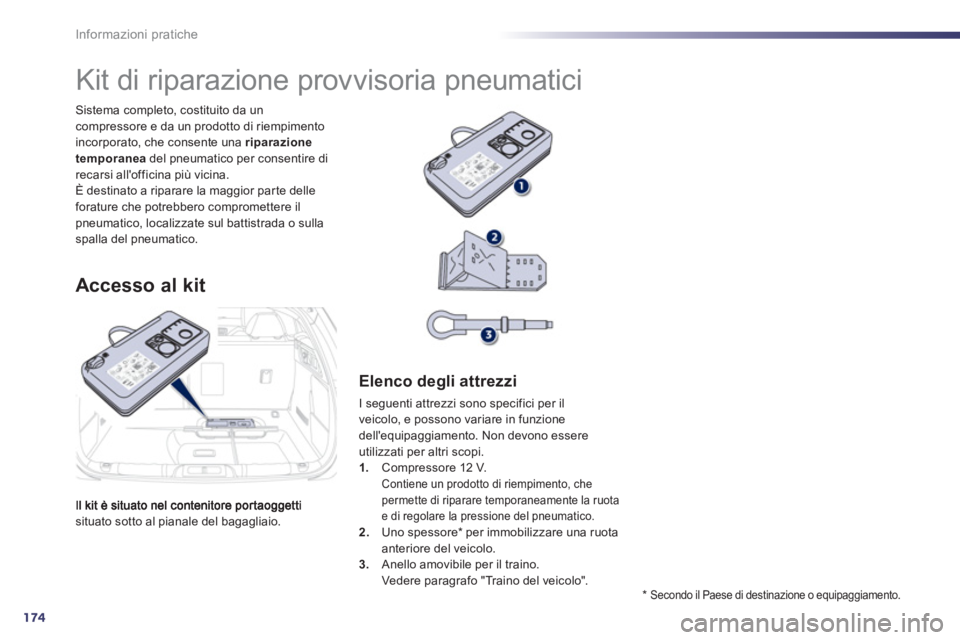

situato sotto al pianale del bagagliaio. Sistema completo, costituito da un
compressore e da un prodotto di riempimento
incorporato, che consente una riparazione
temporanea del pneumatico per consentire direcarsi all'officina più vicina.
È destinato a riparare la maggior par te delleforature che potrebbero compromettere ilpneumatico, localizzate sul battistrada o sulla spalla del pneumatico.

















Kit di riparazione provvisoria pneumatici
Accesso al kit



Elenco degli attrezzi

I seguenti attrezzi sono specifici per il
veicolo, e possono variare in funzione
dell'equipa
ggiamento. Non devono essere utilizzati per altri scopi.1.Compressore 12 V. Contiene un prodotto di riempimento, chepermette di riparare temporaneamente la ruotae di regolare la pressione del pneumatico. 2.
Uno spessore *
per immobilizzare una ruotaanteriore del veicolo. 3.
Anello amovibile per il traino.
Vedere paragrafo "Traino del veicolo".



*Secondo il Paese di destinazione o equipaggiamento.

8
175
i
Informazioni pratiche
A.Selettore di posizione "Riparazione" o
"Gonfiaggio".B.Interruttore acceso "I"
/spento "O".C.Tasto di gonfiaggio. D.Manometro (in bar o p.s.i.). E.
Vano comprendente:
- un cavo con adattatore per presa 12 V,
- vari adattatori di gonfiaggio per accessori, tipo palloni, pneumatici di bicicletta...


Descrizione del kit
F.
Cartuccia di prodotto di riempimento. G.
Tubo bianco con tappo per la riparazione. H.Tubo nero per il gonfiaggio. I.Etichetta autoadesiva promemoria velocità.


L'etichetta promemoria velocità I
deveessere incollata sul volante per ricordareche è presente una ruota ad utilizzotemporaneo.
Non superare la velocità di 80 km/h quando si guida in presenza di un pneumatico riparato con questo tipo di kit.

176
!i!
Informazioni pratiche

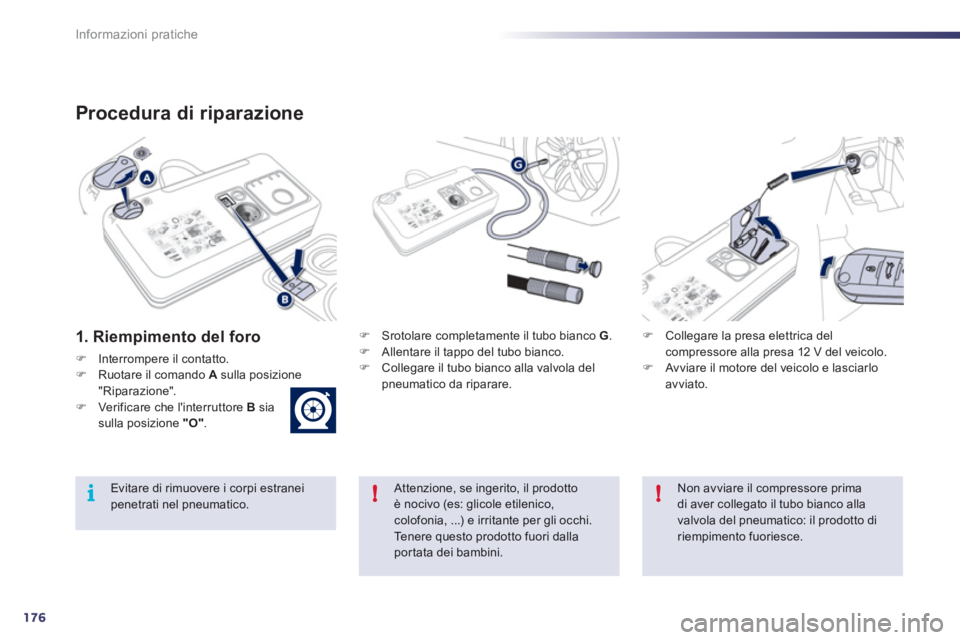

Procedura di riparazione
1. Riempimento del foro
)Interrompere il contatto.)Ruotare il comando Asulla posizione "Riparazione".)Verificare che l'interruttore B sia
sulla posizione "O".
)
Srotolare completamente il tubo bianco G.)
Allentare il tappo del tubo bianco. )
Collegare il tubo bianco alla valvola del
pneumatico da riparare.
)Collegare la presa elettrica del compressore alla presa 12 V del veicolo. )Av viare il motore del veicolo e lasciarloavviato.

Attenzione, se ingerito, il prodotto è nocivo (es: glicole etilenico, colofonia, ...) e irritante per gli occhi. Tenere questo prodotto fuori dalla portata dei bambini.


Evitare di rimuovere i corpi estranei penetrati nel pneumatico.


Non avviare il compressore prima di aver collegato il tubo bianco alla valvola del pneumatico: il prodotto di riempimento fuoriesce.

8
177
i
i
Informazioni pratiche

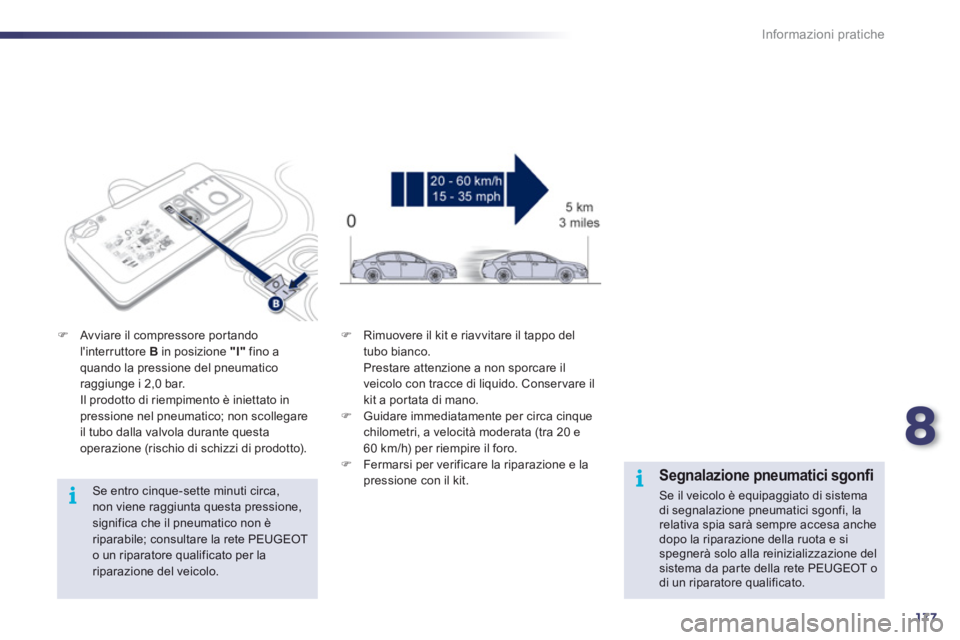

Se entro cinque-sette minuti circa,non viene raggiunta questa pressione, significa che il pneumatico non è riparabile; consultare la rete PEUGEOTo un riparatore qualificato per la riparazione del veicolo.
)Avviare il compressore portando
l'interruttore B
in posizione "I"
fino aquando la pressione del pneumaticoraggiunge i 2,0 bar.
Il prodotto di riempimento è iniettato in
pressione nel pneumatico; non scollegareil tubo dalla valvola durante questa
operazione (rischio di schizzi di prodotto).
) Rimuovere il kit e riavvitare il tappo del
tubo bianco.
Prestare attenzione a non sporcare il
veicolo con tracce di liquido. Conser vare il
kit a por tata di mano. ) Guidare immediatamente per circa cinque chilometri, a velocità moderata (tra 20 e 60 km/h) per riempire il foro.)
Fermarsi per verificare la riparazione e la pressione con il kit.



Segnalazione pneumatici sgonfi

Se il veicolo è equipaggiato di sistema di segnalazione pneumatici sgonfi, la relativa spia sarà sempre accesa anchedopo la riparazione della ruota e si spegnerà solo alla reinizializzazione del sistema da par te della rete PEUGEOT o di un riparatore qualificato.

178
!
Informazioni pratiche

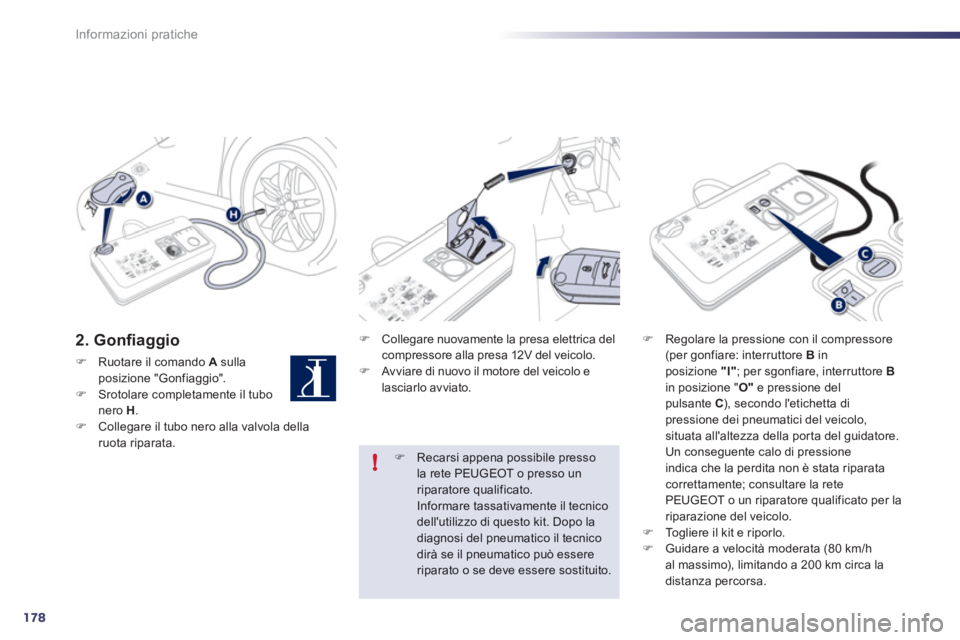

2. Gonfi aggio
)Ruotare il comando Asulla posizione "Gonfiaggio". )Srotolare completamente il tubonero H.)Collegare il tubo nero alla valvola della
ruota riparata.
)
Collegare nuovamente la presa elettrica del compressore alla presa 12V del veicolo. )
Av viare di nuovo il motore del veicolo elasciarlo avviato.
)Regolare la pressione con il compressore(per gonfiare: interruttore B
inposizione "I"; per sgonfiare, interruttore Bin posizione "O"e pressione delpulsante C ), secondo l'etichetta di pressione dei pneumatici del veicolo, situata all'altezza della por ta del guidatore.
Un conseguente calo di pressione
indica che la perdita non è stata riparatacorrettamente; consultare la rete
PEUGEOT o un riparatore qualificato per lariparazione del veicolo.)Togliere il kit e riporlo.
)Guidare a velocità moderata (80 km/h al massimo), limitando a 200 km circa la distanza percorsa.
)Recarsi appena possibile presso la rete PEUGEOT o presso un riparatore qualificato. Informare tassativamente il tecnico dell'utilizzo di questo kit. Dopo la
diagnosi del pneumatico il tecnico dirà se il pneumatico può essereriparato o se deve essere sostituito.
