Peugeot 508 2016 Betriebsanleitung (in German)

249
508_de_Chap08_en-cas-de-pannes_ed01-2016

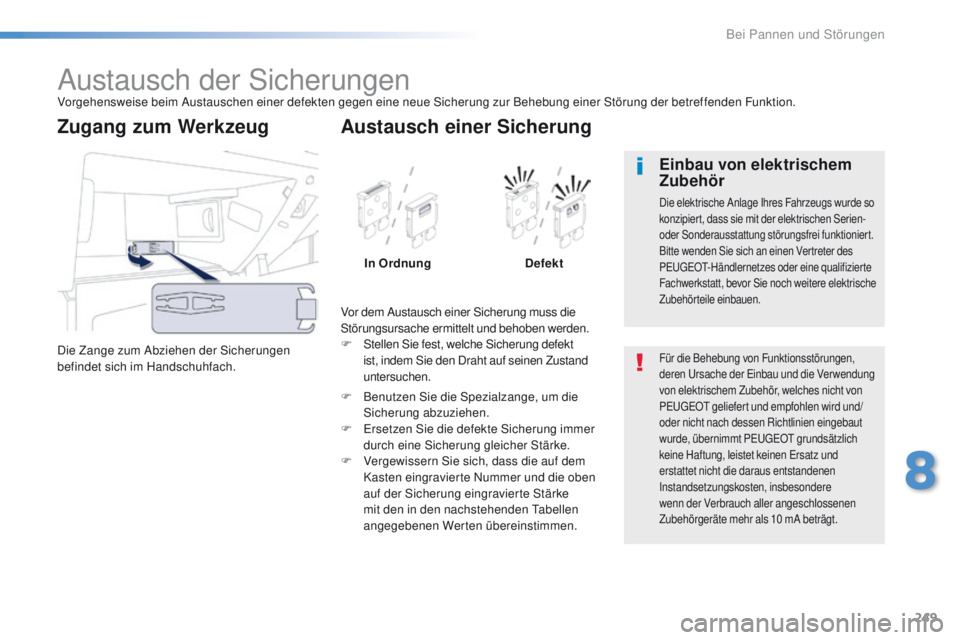

Austausch der SicherungenVorgehensweise beim Austauschen einer defekten gegen eine neue Sicherung zur Behebung einer Störung der betreffenden Funktion.
Die Zange zum Abziehen der Sicherungen
befindet sich im Handschuhfach.
Zugang zum Werkzeug
Vor dem Austausch einer Sicherung muss die
Störungsursache ermittelt und behoben werden.
F
S
tellen Sie fest, welche Sicherung defekt
ist, indem Sie den Draht auf seinen Zustand
untersuchen.
Austausch einer Sicherung
In Ordnung Defekt
F

B
enutzen Sie die Spezialzange, um die
Sicherung abzuziehen.
F
e
r
setzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke.
F

V
ergewissern Sie sich, dass die auf dem
Kasten eingravierte Nummer und die oben
auf der Sicherung eingravierte Stärke
mit den in den nachstehenden
t
a
bellen
angegebenen Werten übereinstimmen.
Für die Behebung von Funktionsstörungen,
deren ur sache der ei nbau und die Verwendung
von elektrischem Zubehör, welches nicht von
P
e

uge
Ot
geliefert und empfohlen wird und/
oder nicht nach dessen Richtlinien eingebaut
wurde, übernimmt P
e

uge
Ot
grundsätzlich
keine Haftung, leistet keinen
e
r
satz und
erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere
wenn der Verbrauch aller angeschlossenen
Zubehörgeräte mehr als 10 mA beträgt.
Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres Fahrzeugs wurde so
konzipiert, dass sie mit der elektrischen Serien-
oder Sonderausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an einen Vertreter des
P
e

uge
Ot-
Händlernetzes oder eine qualifizierte
Fachwerkstatt, bevor Sie noch weitere elektrische
Zubehörteile einbauen.
8
Bei Pannen und Störungen

250
508_de_Chap08_en-cas-de-pannes_ed01-2016

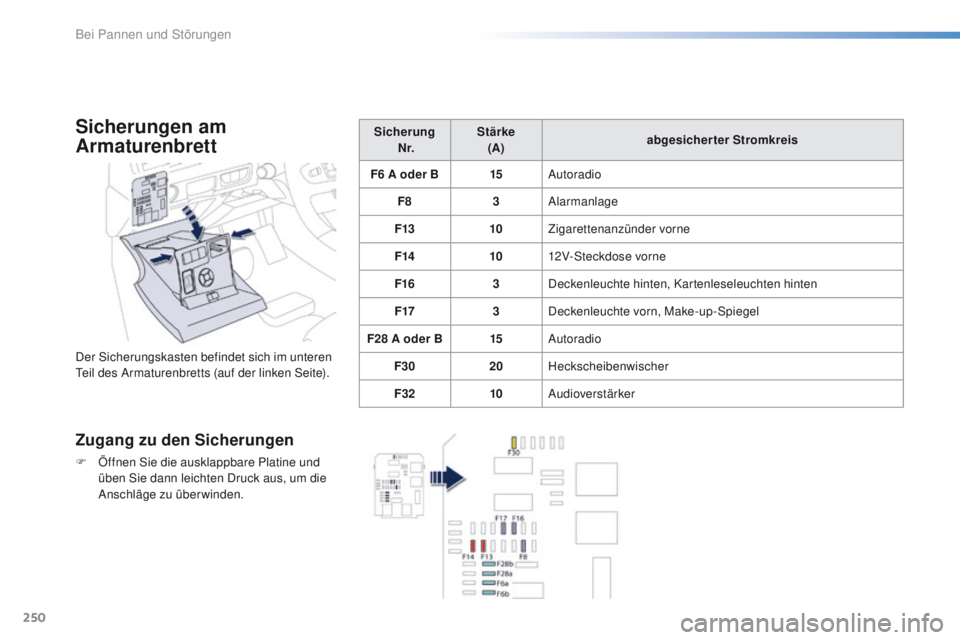

Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren teil des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
F Öffnen Sie die ausklappbare Platine und üben Sie dann leichten Druck aus, um die
Anschläge zu überwinden. Sicherung

N r. Stärke

(A) abgesicherter Stromkreis
F6 A oder B 15Autoradio
F8 3Alarmanlage
F13 10Zigarettenanzünder vorne
F14 1012V-Steckdose vorne
F16 3Deckenleuchte hinten, Kartenleseleuchten hinten
F17 3Deckenleuchte vorn, Make-up-Spiegel
F28 A oder B 15Autoradio
F30 20Heckscheibenwischer
F32 10Audioverstärker
Bei Pannen und Störungen

251
508_de_Chap08_en-cas-de-pannes_ed01-2016

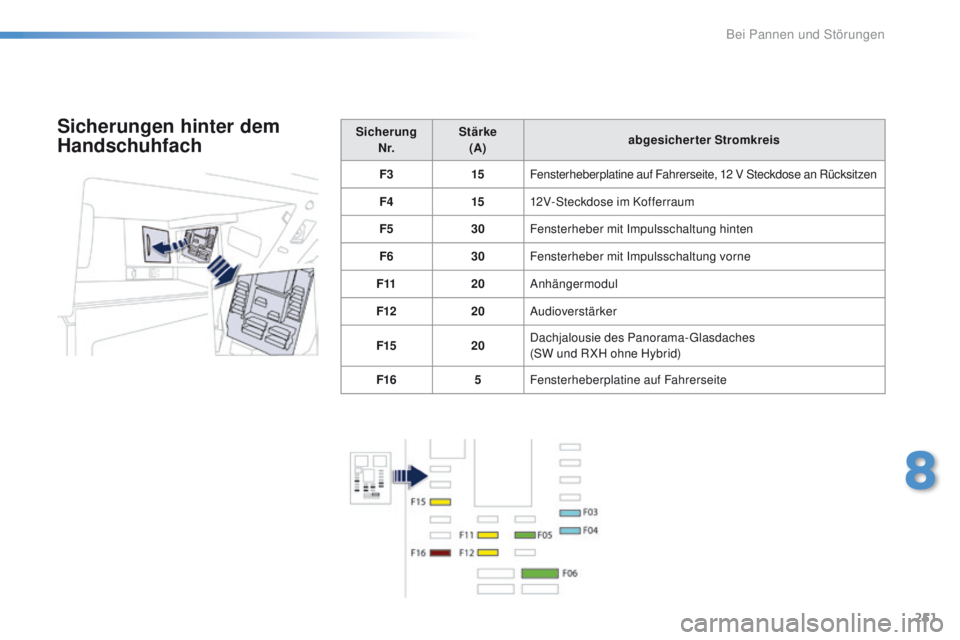

Sicherung N r. Stärke
(A) abgesicherter Stromkreis
F3 15Fensterheberplatine auf Fahrerseite, 12 V Steckdose an Rücksitzen
F4 1512V-Steckdose im Kofferraum
F5 30Fensterheber mit Impulsschaltung hinten
F6 30Fensterheber mit Impulsschaltung vorne
F11 20Anhängermodul
F12 20Audioverstärker
F15 20Dachjalousie des Panorama-
gla

sdaches
(SW und R XH ohne Hybrid)
F16 5Fensterheberplatine auf FahrerseiteSicherungen hinter dem
Handschuhfach
8
Bei Pannen und Störungen

252
508_de_Chap08_en-cas-de-pannes_ed01-2016

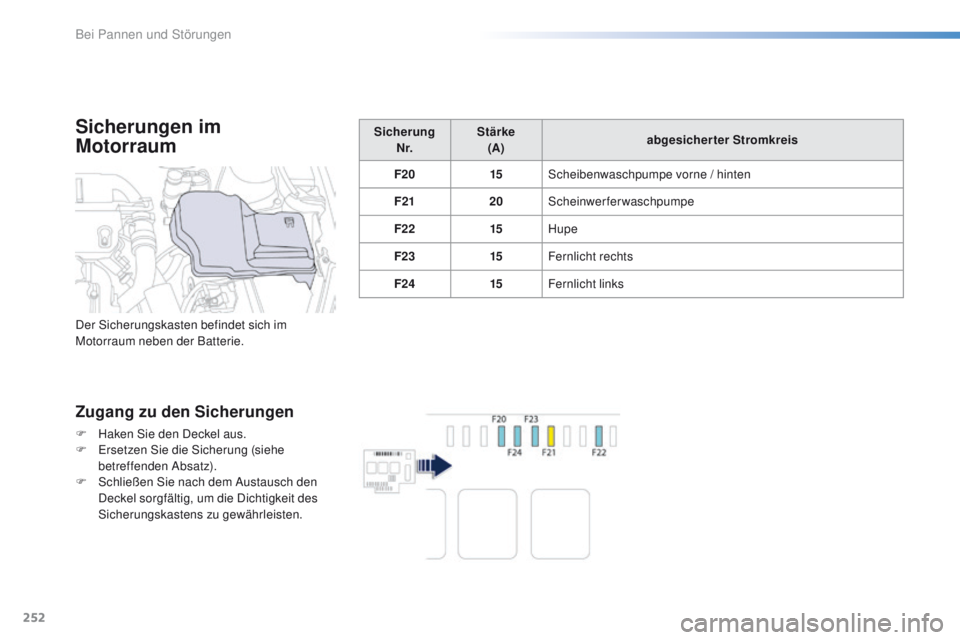

Sicherungen im
Motorraum
Zugang zu den Sicherungen
F Haken Sie den Deckel aus.
F er setzen Sie die Sicherung (siehe
betreffenden Absatz).
F

S
chließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten. Sicherung
N r. Stärke
(A) abgesicherter Stromkreis
F20 15Scheibenwaschpumpe vorne / hinten
F21 20Scheinwerferwaschpumpe
F22 15Hupe
F23 15Fernlicht rechts
F24 15Fernlicht links
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie.
Bei Pannen und Störungen

253
508_de_Chap08_en-cas-de-pannes_ed01-2016

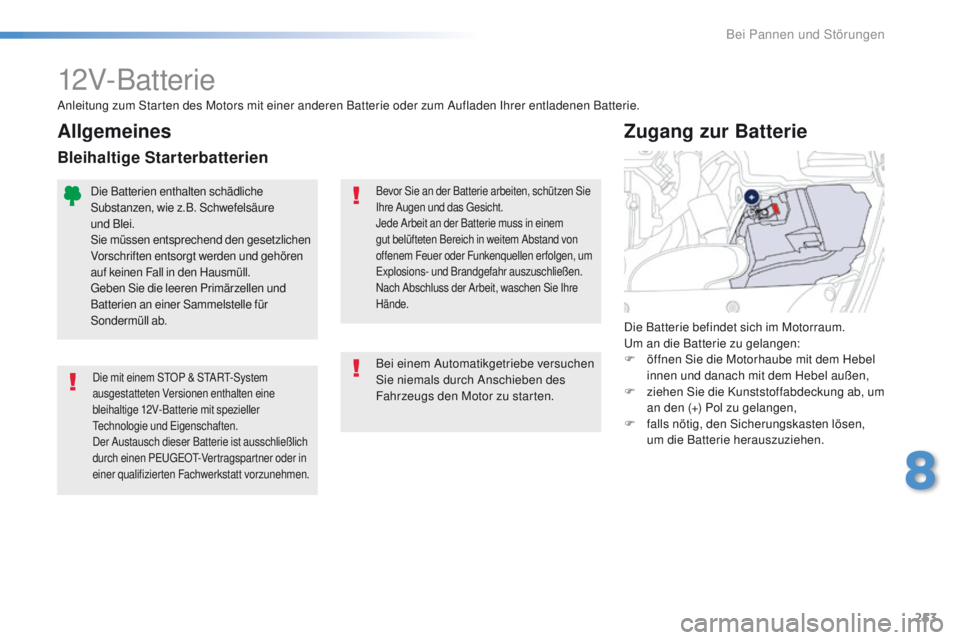

12V-Batterie
Die mit einem StOP & StA Rt- System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
tec

hnologie und e
i
genschaften.
Der Austausch dieser Batterie ist ausschließlich
durch einen P
e

uge
Ot-
Vertragspartner oder in
einer qualifizierten Fachwerkstatt vorzunehmen.
Die Batterie befindet sich im Motorraum.um a n die Batterie zu gelangen:
F

ö
ffnen Sie die Motorhaube mit dem Hebel
innen und danach mit dem Hebel außen,
F

z
iehen Sie die Kunststoffabdeckung ab, um
an den (+) Pol zu gelangen,
F

f
alls nötig, den Sicherungskasten lösen,
um die Batterie herauszuziehen.
Zugang zur Batterie
Anleitung zum Starten des Motors mit einer anderen Batterie oder zum Aufladen Ihrer entladenen Batterie.
Bevor Sie an der Batterie arbeiten, schützen Sie
Ihre Augen und das ge sicht.
Jede Arbeit an der Batterie muss in einem
gut belüfteten Bereich in weitem Abstand von
offenem Feuer oder Funkenquellen erfolgen, um
ex

plosions- und Brandgefahr auszuschließen.
Nach Abschluss der Arbeit, waschen Sie Ihre
Hände.Die Batterien enthalten schädliche
Substanzen, wie z.B. Schwefelsäure
und


Blei.
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören
auf keinen Fall in den Hausmüll.
geb

en Sie die leeren Primärzellen und
Batterien an einer Sammelstelle für
Sondermüll ab.
Allgemeines
Bleihaltige Starterbatterien
Bei einem Automatikgetriebe versuchen
Sie niemals durch Anschieben des
Fahrzeugs den Motor zu starten.
8
Bei Pannen und Störungen

254
508_de_Chap08_en-cas-de-pannes_ed01-2016
Bestimmte Funktionen, darunter
StOP & StA Rt, s ind nicht ver fügbar
solange die Batterie kein ausreichendes
Ladeniveau erreicht hat.
F

S

chließen Sie das andere e
n
de des grünen
oder schwarzen Kabels an den Massepunkt C
des nicht startenden Fahrzeugs an.
F

S

tarten Sie den Motor des Hilfsfahrzeugs
und lassen Sie ihn einige Minuten laufen.
F

B

etätigen Sie den Anlasser des nicht
startenden Fahrzeugs und lassen Sie den
Motor laufen.
W

enn der Motor nicht sofort startet,
schalten Sie die Zündung aus und warten
Sie einen Moment, bevor Sie es erneut
versuchen.

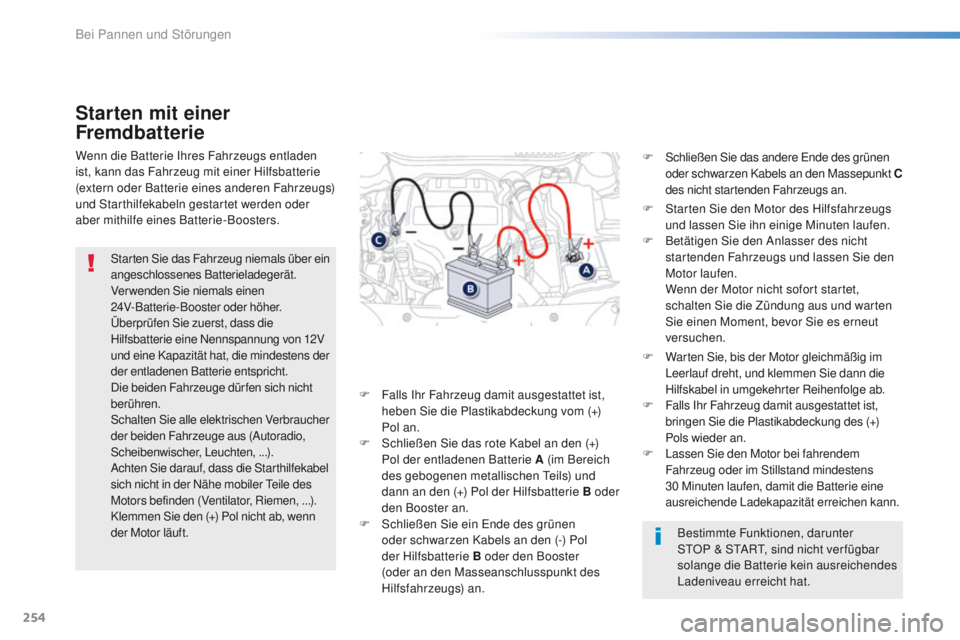

Wenn die Batterie Ihres Fahrzeugs entladen
ist, kann das Fahrzeug mit einer Hilfsbatterie
(extern oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln gestartet werden oder
aber mithilfe eines Batterie-Boosters.
Starten mit einer
Fremdbatterie
Starten Sie das Fahrzeug niemals über ein
angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen
24V-Batterie-Booster oder höher.
Überprüfen Sie zuerst, dass die
Hilfsbatterie eine Nennspannung von 12V
und eine Kapazität hat, die mindestens der
der entladenen Batterie entspricht.
Die beiden Fahrzeuge dür fen sich nicht
berühren.
Schalten Sie alle elektrischen Verbraucher
der beiden Fahrzeuge aus (Autoradio,
Scheibenwischer, Leuchten, ...).
Achten Sie darauf, dass die Starthilfekabel
sich nicht in der Nähe mobiler
t
e
ile des
Motors befinden (Ventilator, Riemen, ...).
Klemmen Sie den (+) Pol nicht ab, wenn
der Motor läuft. F

F
alls Ihr Fahrzeug damit ausgestattet ist,
heben Sie die Plastikabdeckung vom (+)
Pol an.
F

S
chließen Sie das rote Kabel an den (+)
Pol der entladenen Batterie A (im Bereich
des gebogenen metallischen
t
ei
ls) und
dann an den (+) Pol der Hilfsbatterie B oder
den Booster an.
F

S
chließen Sie ein e
n
de des grünen
oder schwarzen Kabels an den (-) Pol
der Hilfsbatterie B oder den Booster
(oder an den Masseanschlusspunkt des
Hilfsfahrzeugs) an. F

W
arten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
F

F
alls Ihr Fahrzeug damit ausgestattet ist,
bringen Sie die Plastikabdeckung des (+)
Pols wieder an.
F

L
assen Sie den Motor bei fahrendem
Fahrzeug oder im Stillstand mindestens
30 Minuten laufen, damit die Batterie eine
ausreichende Ladekapazität erreichen kann.
Bei Pannen und Störungen

255
508_de_Chap08_en-cas-de-pannes_ed01-2016
Beachten Sie die vom Hersteller des Ladegeräts
mitgelieferten Bedienungsanweisungen.
Vertauschen Sie niemals die Polaritäten.um der Batterie eine optimale Lebensdauer zu
gewährleisten, ist es unverzichtbar, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es er forderlich sein, die
Batterie aufzuladen:
- wenn Sie in erster Linie kurze Strecken zurücklegen,
- im Hinblick auf eine längere Standzeit von mehreren Wochen.
Wenden Sie sich an einen Vertreter des P
e

uge
Ot-
H

ändlernetzes oder eine qualifizierte Fachwerkstatt.

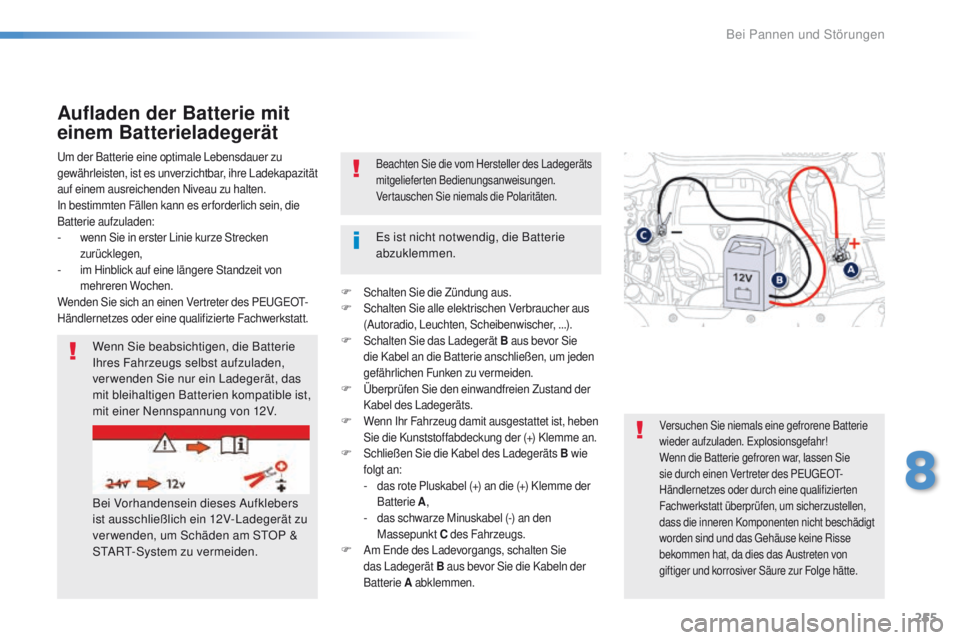

Aufladen der Batterie mit
einem Batterieladegerät
Wenn Sie beabsichtigen, die Batterie
Ihres Fahrzeugs selbst aufzuladen,
ver wenden Sie nur ein Ladegerät, das
mit bleihaltigen Batterien kompatible ist,
mit einer Nennspannung von 12V.
Bei Vorhandensein dieses Aufklebers
ist ausschließlich ein 12V-Ladegerät zu
ver wenden, um Schäden am S
tO

P &
S
tA

R
t-
System zu vermeiden.
Versuchen Sie niemals eine gefrorene Batterie
wieder aufzuladen. ex plosionsgefahr!
Wenn die Batterie gefroren war, lassen Sie
sie durch einen Vertreter des P
e

uge
Ot-
H

ändlernetzes oder durch eine qualifizierten
Fachwerkstatt überprüfen, um sicherzustellen,
dass die inneren Komponenten nicht beschädigt
worden sind und das
g
eh
äuse keine Risse
bekommen hat, da dies das Austreten von
giftiger und korrosiver Säure zur Folge hätte.
es ist nicht notwendig, die Batterie
abzuklemmen.
F

Schalten Sie die Zündung aus.F Schalten Sie alle elektrischen Verbraucher aus (Autoradio, Leuchten, Scheibenwischer, ...).
F Schalten Sie das Ladegerät B aus bevor Sie
die Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
F Überprüfen Sie den einwandfreien Zustand der Kabel des Ladegeräts.
F Wenn Ihr Fahrzeug damit ausgestattet ist, heben Sie die Kunststoffabdeckung der (+) Klemme an.
F Schließen Sie die Kabel des Ladegeräts B wie
folgt an:
- das rote Pluskabel (+) an die (+) Klemme der Batterie A,
- das schwarze Minuskabel (-) an den
Massepunkt C des Fahrzeugs.
F Am ende des Ladevorgangs, schalten Sie
das Ladegerät B aus bevor Sie die Kabeln der
Batterie A abklemmen.
8
Bei Pannen und Störungen

256
508_de_Chap08_en-cas-de-pannes_ed01-2016
Drücken Sie den Hebel nicht mit gewalt
nach unten. Die Schelle kann nicht
geschlossen werden, wenn sie falsch
angebracht wird. Wiederholen Sie in
diesem Fall den Vorgang.

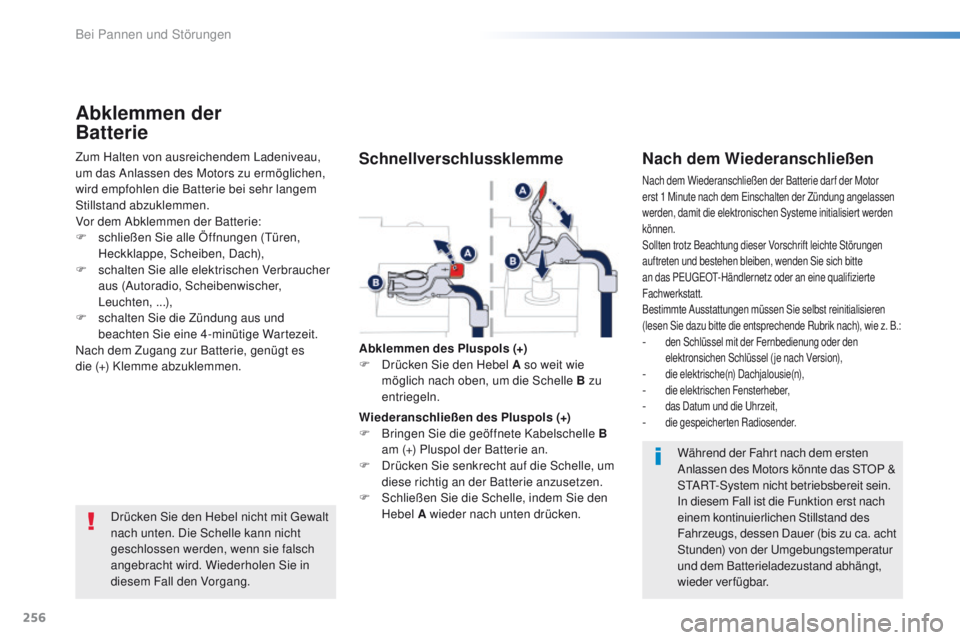

Abklemmen der
Batterie
Zum Halten von ausreichendem Ladeniveau,
um das Anlassen des Motors zu ermöglichen,
wird empfohlen die Batterie bei sehr langem
Stillstand abzuklemmen.
Vor dem Abklemmen der Batterie:
F

s
chließen Sie alle Öffnungen (
tü
ren,
Heckklappe, Scheiben, Dach),
F

s
chalten Sie alle elektrischen Verbraucher
aus (Autoradio, Scheibenwischer,
Leuchten, ...),
F

s
chalten Sie die Zündung aus und
beachten Sie eine 4-minütige Wartezeit.
Nach dem Zugang zur Batterie, genügt es
die


(+) Klemme abzuklemmen.Nach dem Wiederanschließen
Nach dem Wiederanschließen der Batterie dar f der Motor
erst 1 Minute nach dem ei nschalten der Zündung angelassen
werden, damit die elektronischen Systeme initialisiert werden
können.
Sollten trotz Beachtung dieser Vorschrift leichte Störungen
auftreten und bestehen bleiben, wenden Sie sich bitte
an das P
e

uge
Ot-
Händlernetz oder an eine qualifizierte
Fachwerkstatt.
Bestimmte Ausstattungen müssen Sie selbst reinitialisieren
(lesen Sie dazu bitte die entsprechende Rubrik nach), wie z. B.:
- den Schlüssel mit der Fernbedienung oder den elektronsichen Schlüssel ( je nach Version),
- die elektrische(n) Dachjalousie(n),- die elektrischen Fensterheber,- das Datum und die uh rzeit,- die gespeicherten Radiosender.
Schnellverschlussklemme
Abklemmen des Pluspols (+)
F
D rücken Sie den Hebel A so weit wie
möglich nach oben, um die Schelle B zu
entriegeln.
Wiederanschließen des Pluspols (+)
F

B
ringen Sie die geöffnete Kabelschelle B
am (+) Pluspol der Batterie an.
F

D
rücken Sie senkrecht auf die Schelle, um
diese richtig an der Batterie anzusetzen.
F

S
chließen Sie die Schelle, indem Sie den
Hebel A wieder nach unten drücken. Während der Fahrt nach dem ersten
Anlassen des Motors könnte das S
tO

P &
S
tA

R
t-
System nicht betriebsbereit sein.
In diesem Fall ist die Funktion erst nach
einem kontinuierlichen Stillstand des
Fahrzeugs, dessen Dauer (bis zu ca. acht
Stunden) von der
u
m
gebungstemperatur
und dem Batterieladezustand abhängt,
wieder verfügbar.
Bei Pannen und Störungen

257
508_de_Chap08_en-cas-de-pannes_ed01-2016

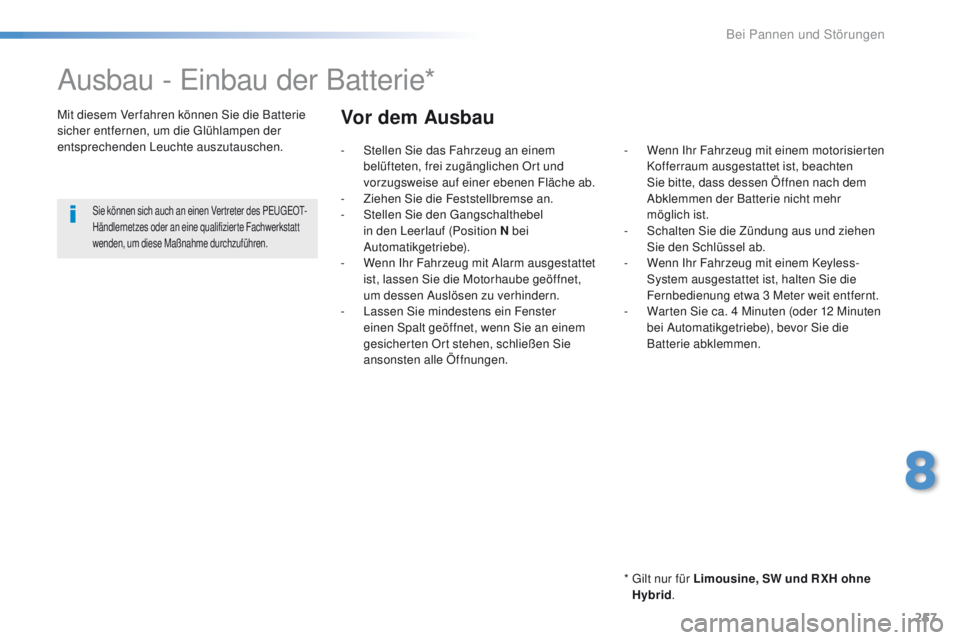

Ausbau - einbau der Batterie*
* gilt nur für Limousine, SW und R XH ohne
Hybrid .
Mit diesem Ver fahren können Sie die Batterie
sicher entfernen, um die
g
l

ühlampen der
entsprechenden Leuchte auszutauschen.
Sie können sich auch an einen Vertreter des Pe ugeOt-
H ändlernetzes oder an eine qualifizierte Fachwerkstatt
wenden, um diese Maßnahme durchzuführen.
Vor dem Ausbau
- Stellen Sie das Fahrzeug an einem belüfteten, frei zugänglichen Ort und
vorzugsweise auf einer ebenen Fläche ab.
-

Z
iehen Sie die Feststellbremse an.
-
S

tellen Sie den g
a
ngschalthebel
in den Leerlauf (Position N bei
Automatikgetriebe).
-

W
enn Ihr Fahrzeug mit Alarm ausgestattet
ist, lassen Sie die Motorhaube geöffnet,
um dessen Auslösen zu verhindern.
-
L

assen Sie mindestens ein Fenster
einen Spalt geöffnet, wenn Sie an einem
gesicherten Ort stehen, schließen Sie
ansonsten alle Öffnungen. -
W enn Ihr Fahrzeug mit einem motorisierten
Kofferraum ausgestattet ist, beachten
Sie bitte, dass dessen Öffnen nach dem
Abklemmen der Batterie nicht mehr
möglich ist.
-

S
chalten Sie die Zündung aus und ziehen
Sie den Schlüssel ab.
-

W
enn Ihr Fahrzeug mit einem Keyless-
System ausgestattet ist, halten Sie die
Fernbedienung etwa 3 Meter weit entfernt.
-

W
arten Sie ca. 4 Minuten (oder 12 Minuten
bei Automatikgetriebe), bevor Sie die
Batterie abklemmen.
8
Bei Pannen und Störungen

258
508_de_Chap08_en-cas-de-pannes_ed01-2016

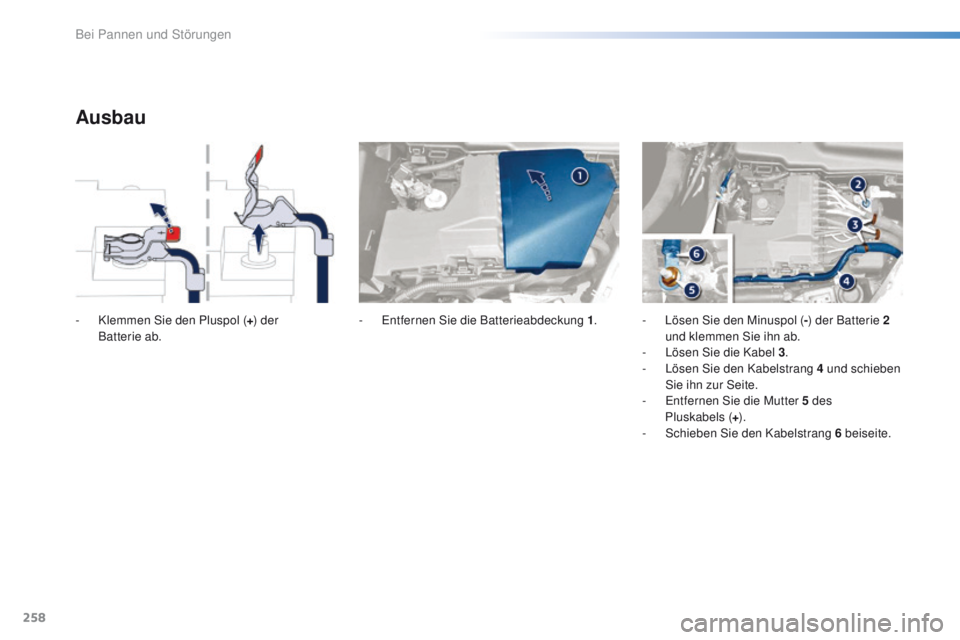

Ausbau
- Klemmen Sie den Pluspol (+) der
Batterie ab. -
en tfernen Sie die Batterieabdeckung 1. - L ösen Sie den Minuspol (-) der Batterie 2
und klemmen Sie ihn ab.
-

L
ösen Sie die Kabel 3.
-

L
ösen Sie den Kabelstrang 4 und schieben
Sie ihn zur Seite.
-
e
n
tfernen Sie die Mutter 5 des
Pluskabels


(+ ).
-
Sc

hieben Sie den Kabelstrang 6 beiseite.
Bei Pannen und Störungen
