Peugeot 508 2020 Manualul de utilizare (in Romanian)

199
În caz de pană
8

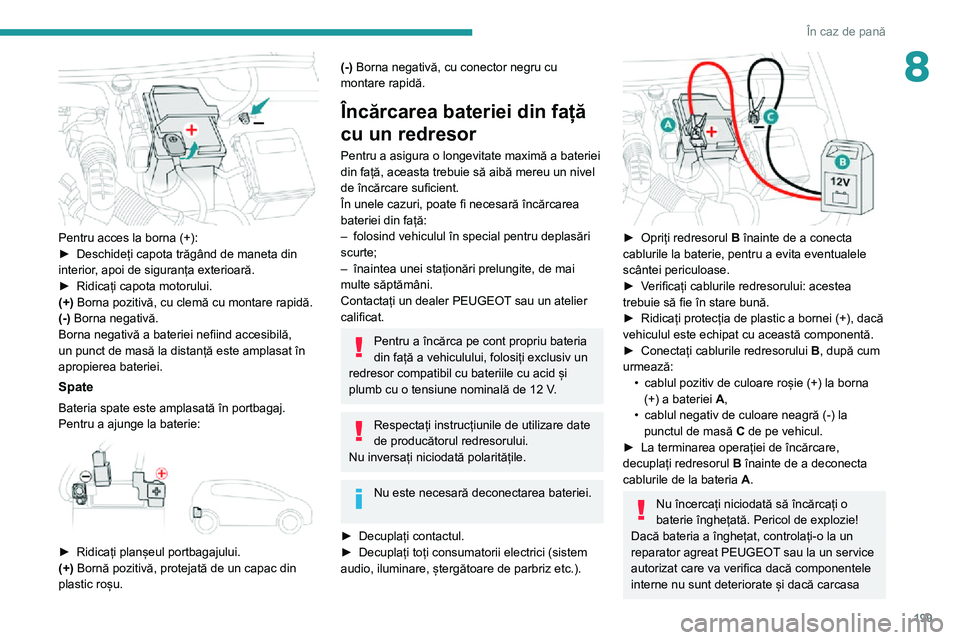

Pentru acces la borna (+):► Deschideți capota trăgând de maneta din interior, apoi de siguranța exterioară.► Ridicați capota motorului.(+) Borna pozitivă, cu clemă cu montare rapidă.
(-) Borna negativă.
Borna negativă a bateriei nefiind accesibilă,
un punct de masă la distanță este amplasat în
apropierea bateriei.
Spate
Bateria spate este amplasată în portbagaj.
Pentru a ajunge la baterie:


► Ridicați planșeul portbagajului.(+) Bornă pozitivă, protejată de un capac din
plastic roșu.
(-) Borna negativă, cu conector negru cu
montare rapidă.
Încărcarea bateriei din față
cu un redresor
Pentru a asigura o longevitate maximă a bateriei
din față, aceasta trebuie să aibă mereu un nivel
de încărcare suficient.
În unele cazuri, poate fi necesară încărcarea
bateriei din față:
– folosind vehiculul în special pentru deplasări scurte;– înaintea unei staționări prelungite, de mai multe săptămâni.
Contactați un dealer PEUGEOT sau un atelier
calificat.
Pentru a încărca pe cont propriu bateria
din față a vehiculului, folosiți exclusiv un
redresor compatibil cu bateriile cu acid și
plumb cu o tensiune nominală de 12 V.
Respectați instrucțiunile de utilizare date
de producătorul redresorului.
Nu inversați niciodată polaritățile.
Nu este necesară deconectarea bateriei.
► Decuplați contactul.► Decuplați toți consumatorii electrici (sistem audio, iluminare, ștergătoare de parbriz etc.).

► Opriți redresorul B înainte de a conecta
cablurile la baterie, pentru a evita eventualele
scântei periculoase.
► Verificați cablurile redresorului: acestea trebuie să fie în stare bună.► Ridicați protecția de plastic a bornei (+), dacă vehiculul este echipat cu această componentă.► Conectați cablurile redresorului B, după cum
urmează:
• cablul pozitiv de culoare roșie (+) la borna (+) a bateriei A,• cablul negativ de culoare neagră (-) la punctul de masă C de pe vehicul.► La terminarea operației de încărcare, decuplați redresorul B înainte de a deconecta
cablurile de la bateria A.
Nu încercați niciodată să încărcați o
baterie înghețată. Pericol de explozie!
Dacă bateria a înghețat, controlați-o la un
reparator agreat PEUGEOT sau la un service
autorizat care va verifica dacă componentele
interne nu sunt deteriorate și dacă carcasa

200
În caz de pană
nu este fisurată, ceea ce ar implica riscul
scurgerilor de acid toxic și coroziv.

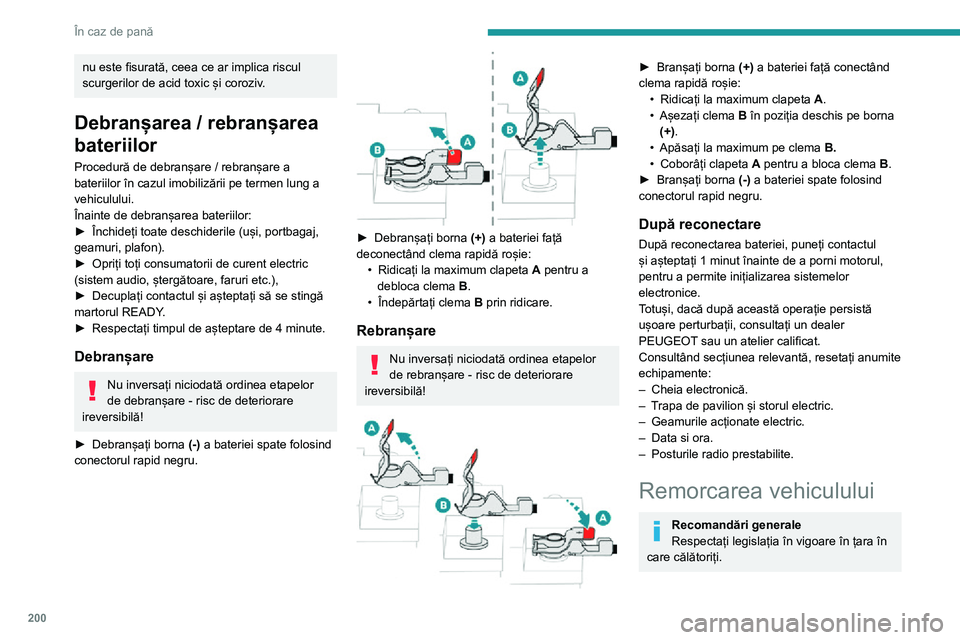

Debranșarea / rebranșarea
bateriilor
Procedură de debranșare / rebranșare a
bateriilor în cazul imobilizării pe termen lung a
vehiculului.
Înainte de debranșarea bateriilor:
► Închideți toate deschiderile (uși, portbagaj, geamuri, plafon).► Opriți toți consumatorii de curent electric (sistem audio, ștergătoare, faruri etc.),► Decuplați contactul și așteptați să se stingă martorul READY.► Respectați timpul de așteptare de 4 minute.
Debranșare
Nu inversați niciodată ordinea etapelor
de debranșare - risc de deteriorare
ireversibilă!
► Debranșați borna (-) a bateriei spate folosind
conectorul rapid negru.


► Debranșați borna (+) a bateriei față
deconectând clema rapidă roșie:
• Ridicați la maximum clapeta A pentru a
debloca clema B.
• Îndepărtați clema B prin ridicare.
Rebranșare
Nu inversați niciodată ordinea etapelor
de rebranșare - risc de deteriorare
ireversibilă!


► Branșați borna (+) a bateriei față conectând
clema rapidă roșie:
• Ridicați la maximum clapeta A.• Așezați clema B în poziția deschis pe borna
(+).
• Apăsați la maximum pe clema B.• Coborâți clapeta A pentru a bloca clema B.► Branșați borna (-) a bateriei spate folosind
conectorul rapid negru.
După reconectare
După reconectarea bateriei, puneți contactul
și așteptați 1 minut înainte de a porni motorul,
pentru a permite inițializarea sistemelor
electronice.
Totuși, dacă după această operație persistă
ușoare perturbații, consultați un dealer
PEUGEOT sau un atelier calificat.
Consultând secțiunea relevantă, resetați anumite
echipamente:
– Cheia electronică.– Trapa de pavilion și storul electric.– Geamurile acționate electric.
– Data si ora.– Posturile radio prestabilite.
Remorcarea vehiculului
Recomandări generale
Respectați legislația în vigoare în țara în
care călătoriți.

201
În caz de pană

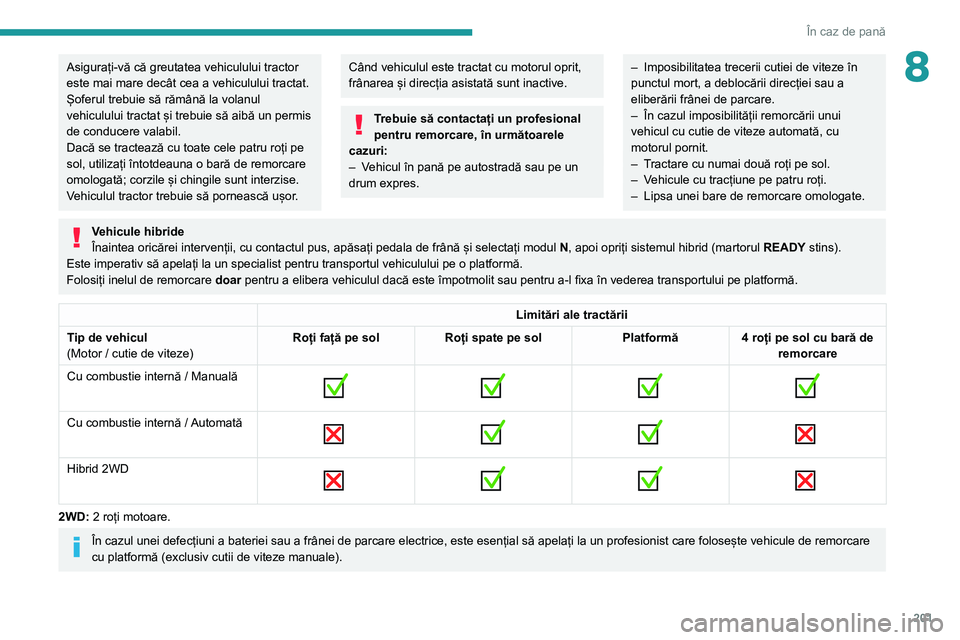

8Asigurați-vă că greutatea vehiculului tractor
este mai mare decât cea a vehiculului tractat.
Șoferul trebuie să rămână la volanul
vehiculului tractat și trebuie să aibă un permis
de conducere valabil.
Dacă se tractează cu toate cele patru roți pe
sol, utilizați întotdeauna o bară de remorcare
omologată; corzile și chingile sunt interzise.
Vehiculul tractor trebuie să pornească ușor.Când vehiculul este tractat cu motorul oprit,
frânarea și direcția asistată sunt inactive.
Trebuie să contactați un profesional
pentru remorcare, în următoarele
cazuri:
– Vehicul în pană pe autostradă sau pe un drum expres.
– Imposibilitatea trecerii cutiei de viteze în punctul mort, a deblocării direcției sau a
eliberării frânei de parcare.
– În cazul imposibilității remorcării unui vehicul cu cutie de viteze automată, cu
motorul pornit.
– Tractare cu numai două roți pe sol.– Vehicule cu tracțiune pe patru roți.– Lipsa unei bare de remorcare omologate.
Vehicule hibride
Înaintea oricărei intervenții, cu contactul pus, apăsați pedala de frână și selectați modul N, apoi opriți sistemul hibrid (martorul READY stins).
Este imperativ să apelați la un specialist pentru transportul vehiculului pe o platformă.
Folosiți inelul de remorcare doar pentru a elibera vehiculul dacă este împotmolit sau pentru a-l fixa în vederea transportului pe platformă.
Limitări ale tractării
Tip de vehicul
(Motor / cutie de viteze) Roți față pe sol
Roți spate pe sol Platformă4 roți pe sol cu bară de
remorcare
Cu combustie internă / Manuală








Cu combustie internă / Automată





Hibrid 2WD





2WD: 2 roți motoare.
În cazul unei defecțiuni a bateriei sau a frânei de parcare electrice, este e
sențial să apelați la un profesionist care folosește vehicule de remorcare
cu platformă (exclusiv cutii de viteze manuale).

202
În caz de pană

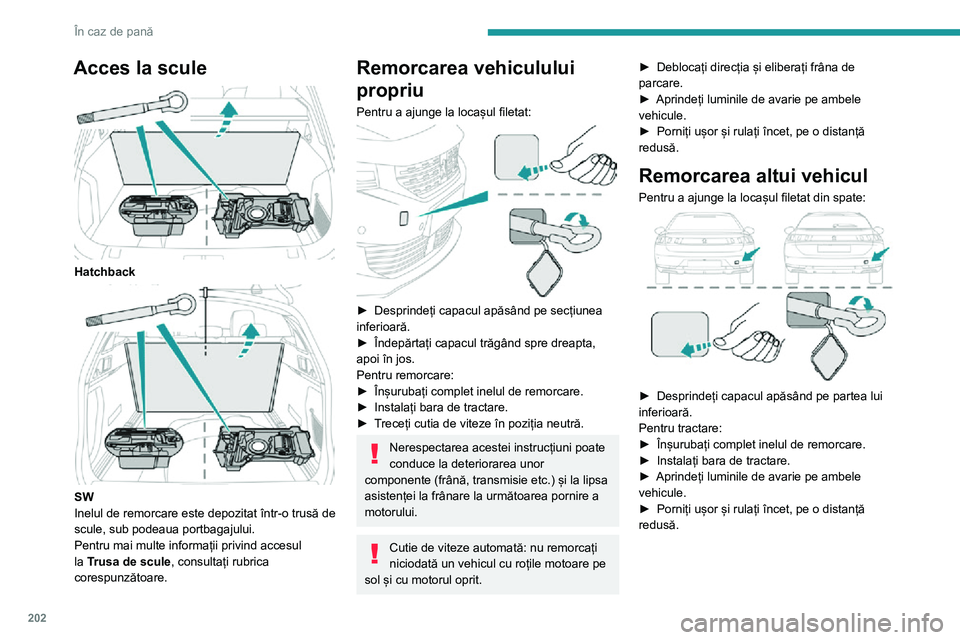

Acces la scule

Hatchback

SW
Inelul de remorcare este depozitat într-o trusă de
scule, sub podeaua portbagajului.
Pentru mai multe informații privind accesul
la Trusa de scule, consultați rubrica
corespunzătoare.
Remorcarea vehiculului
propriu
Pentru a ajunge la locașul filetat:

► Desprindeți capacul apăsând pe secțiunea inferioară.► Îndepărtați capacul trăgând spre dreapta, apoi în jos.
Pentru remorcare:
► Înșurubați complet inelul de remorcare.► Instalați bara de tractare.► Treceți cutia de viteze în poziția neutră.
Nerespectarea acestei instrucțiuni poate
conduce la deteriorarea unor
componente (frână, transmisie etc.) și la lipsa
asistenței la frânare la următoarea pornire a
motorului.
Cutie de viteze automată: nu remorcați
niciodată un vehicul cu roțile motoare pe
sol și cu motorul oprit.
► Deblocați direcția și eliberați frâna de parcare.► Aprindeți luminile de avarie pe ambele vehicule.► Porniți ușor și rulați încet, pe o distanță redusă.
Remorcarea altui vehicul
Pentru a ajunge la locașul filetat din spate:

► Desprindeți capacul apăsând pe partea lui inferioară.
Pentru tractare:
► Înșurubați complet inelul de remorcare.► Instalați bara de tractare.► Aprindeți luminile de avarie pe ambele vehicule.► Porniți ușor și rulați încet, pe o distanță redusă.

203
Caracteristici tehnice

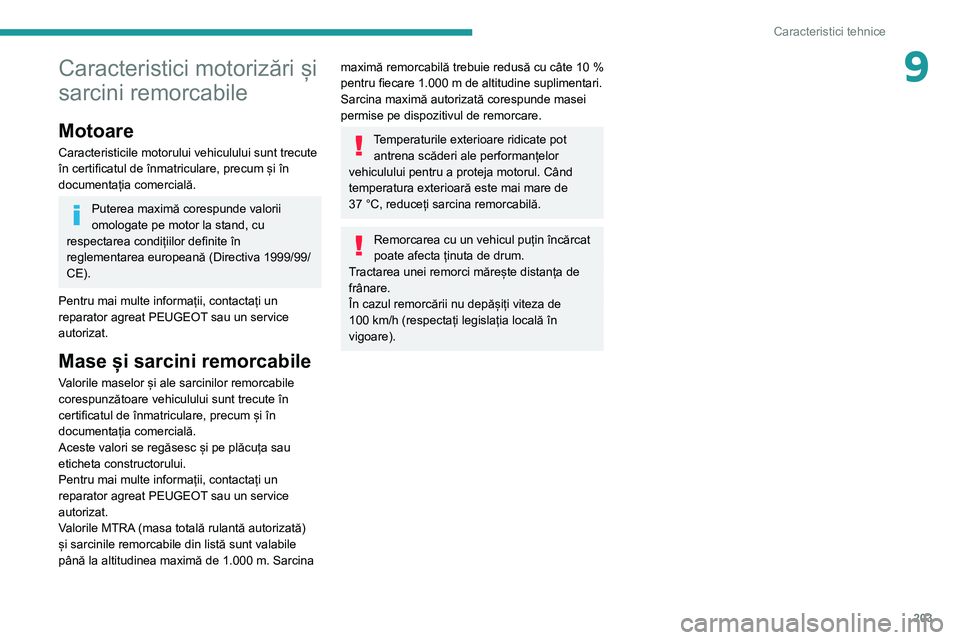

9Caracteristici motorizări și
sarcini remorcabile
Motoare
Caracteristicile motorului vehiculului sunt trecute
în certificatul de înmatriculare, precum și în
documentația comercială.
Puterea maximă corespunde valorii
omologate pe motor la stand, cu
respectarea condițiilor definite în
reglementarea europeană (Directiva 1999/99/
CE).
Pentru mai multe informații, contactați un
reparator agreat PEUGEOT sau un service
autorizat.
Mase și sarcini remorcabile
Valorile maselor și ale sarcinilor remorcabile
corespunzătoare vehiculului sunt trecute în
certificatul de înmatriculare, precum și în
documentația comercială.
Aceste valori se regăsesc și pe plăcuța sau
eticheta constructorului.
Pentru mai multe informații, contactați un
reparator agreat PEUGEOT sau un service
autorizat.
Valorile MTRA (masa totală rulantă autorizată)
și sarcinile remorcabile din listă sunt valabile
până la altitudinea maximă de 1.000 m. Sarcina
maximă remorcabilă trebuie redusă cu câte 10 % pentru fiecare 1.000 m de altitudine suplimentari.
Sarcina maximă autorizată corespunde masei
permise pe dispozitivul de remorcare.
Temperaturile exterioare ridicate pot antrena scăderi ale performanțelor
vehiculului pentru a proteja motorul. Când
temperatura exterioară este mai mare de
37 °C, reduceți sarcina remorcabilă.
Remorcarea cu un vehicul puțin încărcat
poate afecta ținuta de drum.
Tractarea unei remorci mărește distanța de
frânare.
În cazul remorcării nu depășiți viteza de
100 km/h (respectați legislația locală în vigoare).

204
Caracteristici tehnice

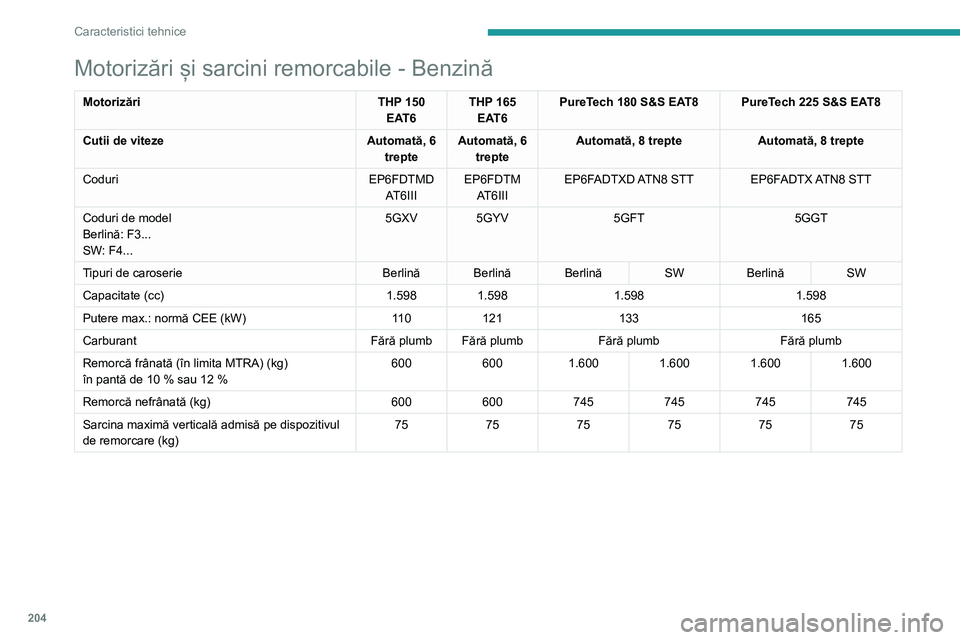

Motorizări și sarcini remorcabile - Benzină
MotorizăriTHP 150
EAT6 THP 165
EAT6 PureTech 180 S&S EAT8
PureTech 225 S&S EAT8
Cutii de viteze Automată, 6
trepte Automată, 6
trepte Automată, 8 trepte
Automată, 8 trepte
Coduri EP6FDTMD
AT6III EP6FDTM
AT6III EP6FADTXD ATN8 STT
EP6FADTX ATN8 STT
Coduri de model
Berlină: F3...
SW: F4... 5GXV
5GYV 5GFT 5GGT
Tipuri de caroserie BerlinăBerlinăBerlină SWBerlină SW
Capacitate (cc) 1.5981.598 1.598 1.598
Putere max.: normă CEE (kW) 11 0121 133 165
Carburant Fără plumb Fără plumb Fără plumb Fără plumb
Remorcă frânată (în limita MTRA) (kg)
în pantă de 10 % sau 12 % 600
6001.600 1.6001.6001.600
Remorcă nefrânată (kg) 600600745745745745
Sarcina maximă verticală admisă pe dispozitivul
de remorcare (kg) 75
7575757575

205
Caracteristici tehnice

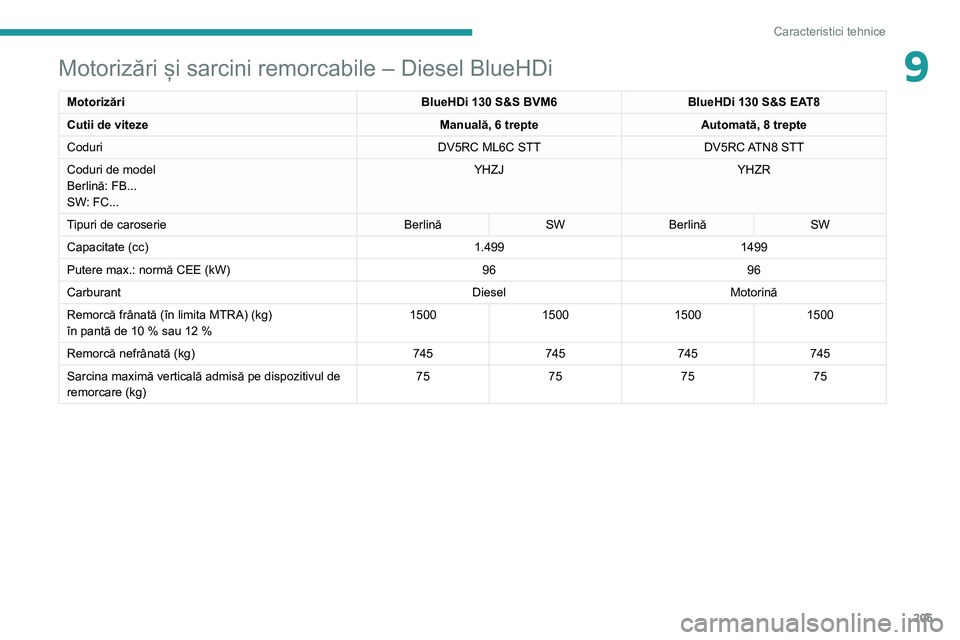

9Motorizări și sarcini remorcabile – Diesel BlueHDi
MotorizăriBlueHDi 130 S&S BVM6BlueHDi 130 S&S EAT8
Cutii de viteze Manuală, 6 trepteAutomată, 8 trepte
Coduri DV5RC ML6C STTDV5RC ATN8 STT
Coduri de model
Berlină: FB...
SW: FC... YHZJ
YHZR
Tipuri de caroserie BerlinăSWBerlină SW
Capacitate (cc) 1.4991499
Putere max.: normă CEE (kW) 9696
Carburant DieselMotorină
Remorcă frânată (în limita MTRA) (kg)
în pantă de 10 % sau 12 % 1500
150015001500
Remorcă nefrânată (kg) 745745745745
Sarcina maximă verticală admisă pe dispozitivul de
remorcare (kg) 75
757575

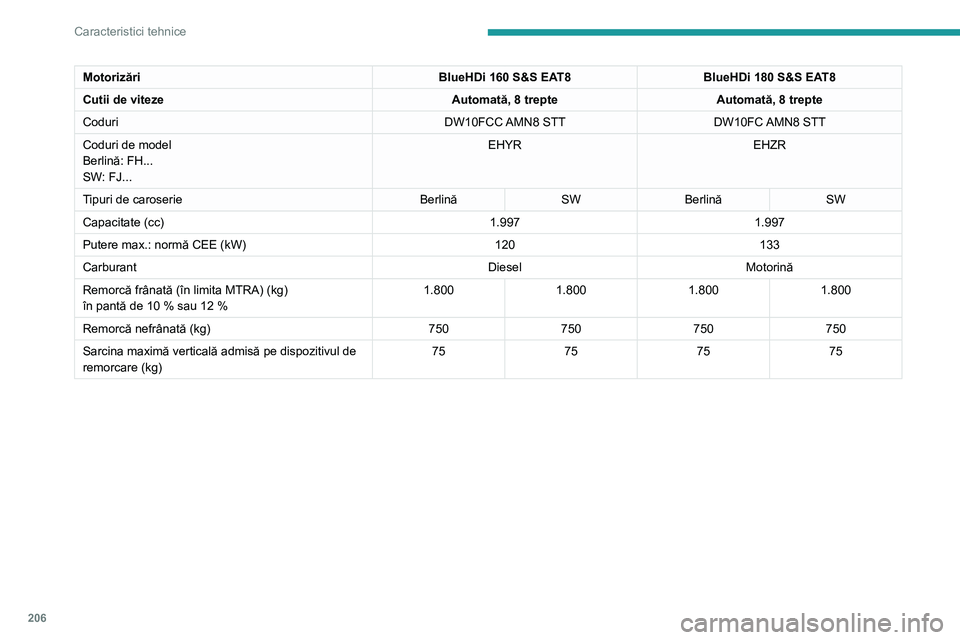

206
Caracteristici tehnice
MotorizăriBlueHDi 160 S&S EAT8BlueHDi 180 S&S EAT8
Cutii de viteze Automată, 8 trepteAutomată, 8 trepte
Coduri DW10FCC AMN8 STTDW10FC AMN8 STT
Coduri de model
Berlină: FH...
SW: FJ... EHYR
EHZR
Tipuri de caroserie BerlinăSWBerlină SW
Capacitate (cc) 1.9971.997
Putere max.: normă CEE (kW) 120133
Carburant DieselMotorină
Remorcă frânată (în limita MTRA) (kg)
în pantă de 10 % sau 12 % 1.800
1.8001.8001.800
Remorcă nefrânată (kg) 750750750750
Sarcina maximă verticală admisă pe dispozitivul de
remorcare (kg) 75
757575

207
Caracteristici tehnice

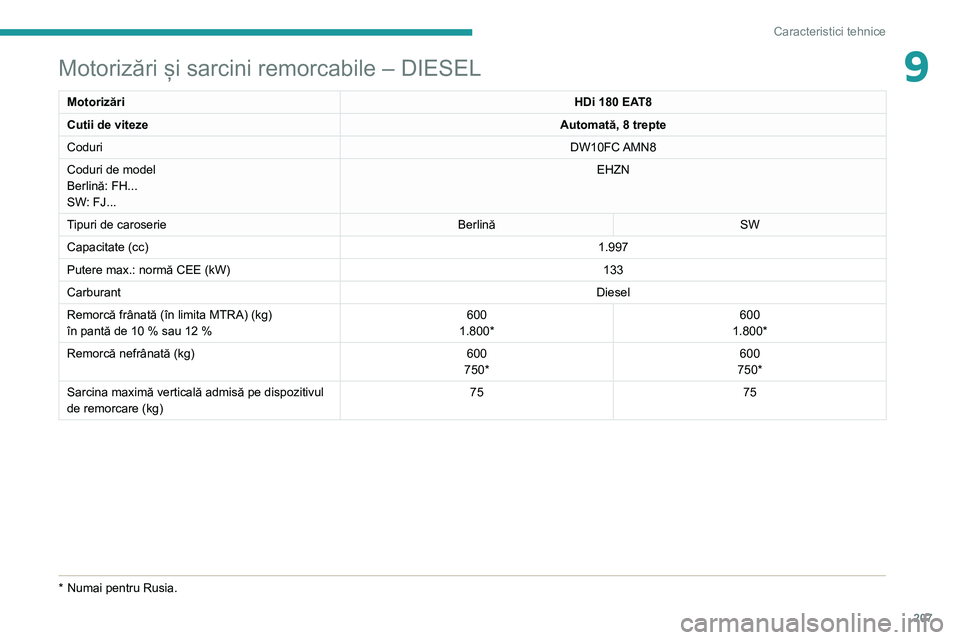

9Motorizări și sarcini remorcabile – DIESEL
MotorizăriHDi 180 EAT8
Cutii de viteze Automată, 8 trepte
Coduri DW10FC AMN8
Coduri de model
Berlină: FH...
SW: FJ... EHZN
Tipuri de caroserie BerlinăSW
Capacitate (cc) 1.997
Putere max.: normă CEE (kW) 133
Carburant Diesel
Remorcă frânată (în limita MTRA) (kg)
în pantă de 10 % sau 12 % 600
1.800* 600
1.800*
Remorcă nefrânată (kg) 600
750* 600
750*
Sarcina maximă verticală admisă pe dispozitivul
de remorcare (kg) 75
75
* Numai pentru Rusia.

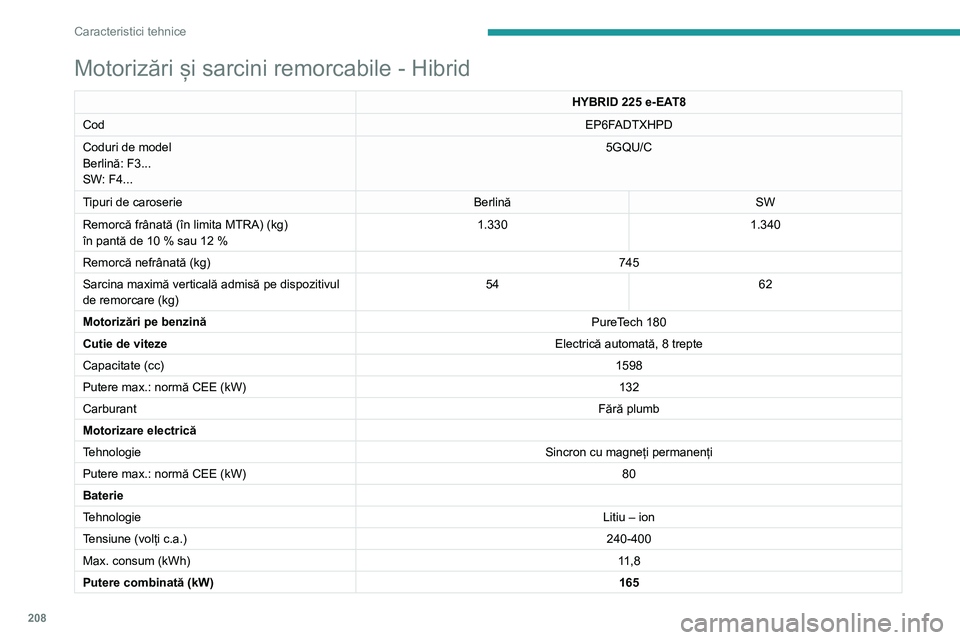

208
Caracteristici tehnice
Motorizări și sarcini remorcabile - Hibrid
HYBRID 225 e-EAT8
CodEP6FADTXHPD
Coduri de model
Berlină: F3...
SW: F4... 5GQU/C
Tipuri de caroserie BerlinăSW
Remorcă frânată (în limita MTRA) (kg)
în pantă de 10 % sau 12 % 1.330
1.340
Remorcă nefrânată (kg) 745
Sarcina maximă verticală admisă pe dispozitivul
de remorcare (kg) 54
62
Motorizări pe benzină
PureTech 180
Cutie de viteze Electrică automată, 8 trepte
Capacitate (cc) 1598
Putere max.: normă CEE (kW) 132
Carburant Fără plumb
Motorizare electrică
Tehnologie Sincron cu magneți permanenți
Putere max.: normă CEE (kW) 80
Baterie
Tehnologie Litiu – ion
Tensiune (volți c.a.) 240-400
Max. consum (kWh) 11,8
Putere combinată (kW) 165
