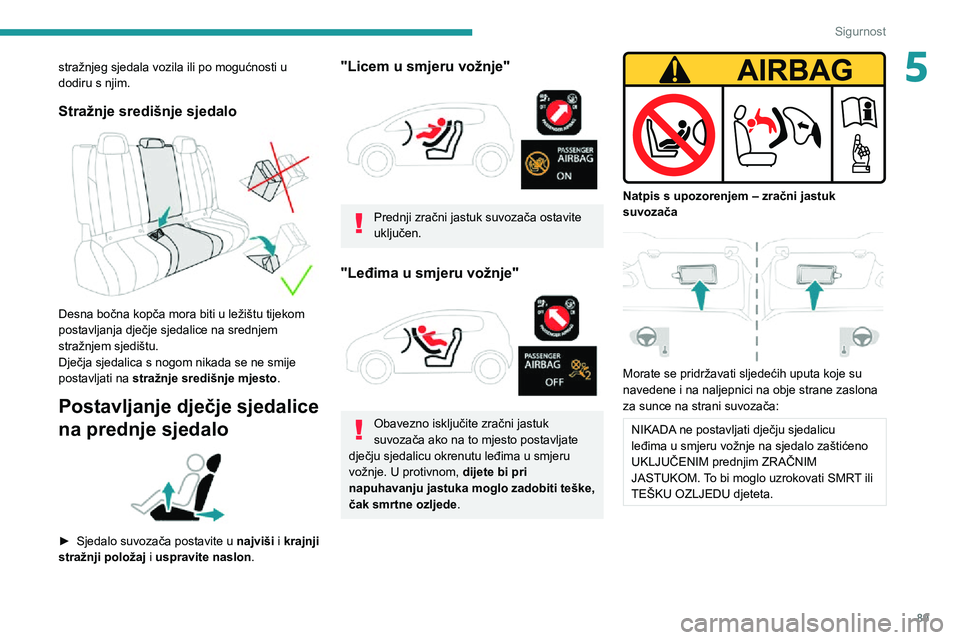

89
Sigurnost
5stražnjeg sjedala vozila ili po mogućnosti u
dodiru s njim.
Stražnje središnje sjedalo

Desna bočna kopča mora biti u ležištu tijekom
postavljanja dječje sjedalice na srednjem
stražnjem sjedištu.
Dječja sjedalica s nogom nikada se ne smije
postavljati na stražnje središnje mjesto.
Postavljanje dječje sjedalice
na prednje sjedalo


► Sjedalo suvozača postavite u najviši i krajnji
stražnji položaj i uspravite naslon.
"Licem u smjeru vožnje"

Prednji zračni jastuk suvozača ostavite
uključen.
"Leđima u smjeru vožnje"

Obavezno isključite zračni jastuk
suvozača ako na to mjesto postavljate
dječju sjedalicu okrenutu leđima u smjeru
vožnje. U protivnom, dijete bi pri
napuhavanju jastuka moglo zadobiti teške,
čak smrtne ozljede.


Natpis s upozorenjem – zračni jastuk
suvozača


Morate se pridržavati sljedećih uputa koje su
navedene i na naljepnici na obje strane zaslona
za sunce na strani suvozača:
NIKADA ne postavljati dječju sjedalicu
leđima u smjeru vožnje na sjedalo zaštićeno
UKLJUČENIM prednjim ZRAČNIM
JASTUKOM. To bi moglo uzrokovati SMRT ili
TEŠKU OZLJEDU djeteta.

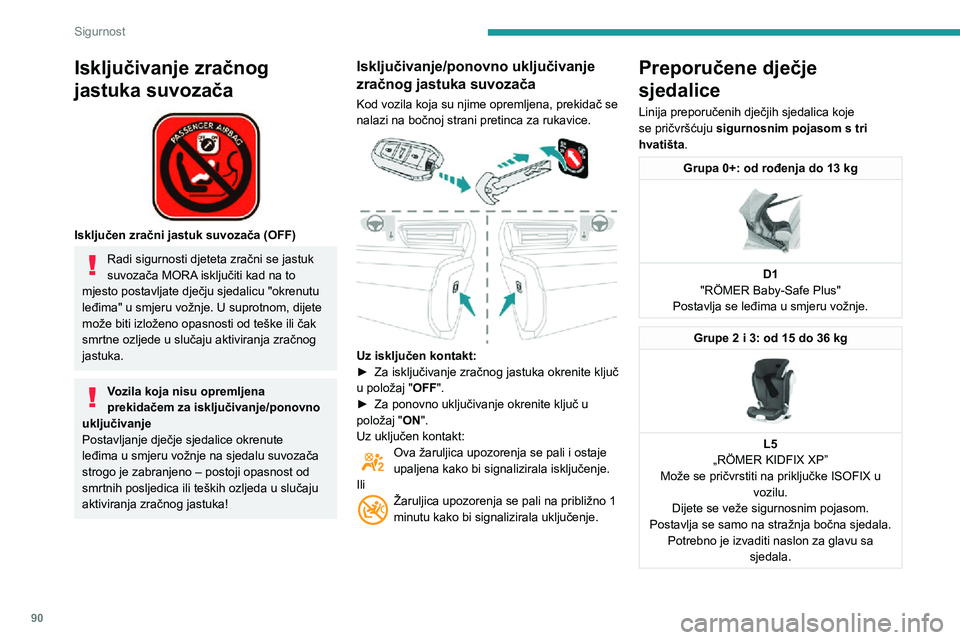

90
Sigurnost
Isključivanje zračnog
jastuka suvozača


Isključen zračni jastuk suvozača (OFF)
Radi sigurnosti djeteta zračni se jastuk
suvozača MORA isključiti kad na to
mjesto postavljate dječju sjedalicu "okrenutu
leđima" u smjeru vožnje. U suprotnom, dijete
može biti izloženo opasnosti od teške ili čak
smrtne ozljede u slučaju aktiviranja zračnog
jastuka.
Vozila koja nisu opremljena
prekidačem za isključivanje/ponovno
uključivanje
Postavljanje dječje sjedalice okrenute
leđima u smjeru vožnje na sjedalu suvozača
strogo je zabranjeno – postoji opasnost od
smrtnih posljedica ili teških ozljeda u slučaju
aktiviranja zračnog jastuka!
Isključivanje/ponovno uključivanje
zračnog jastuka suvozača
Kod vozila koja su njime opremljena, prekidač se
nalazi na bočnoj strani pretinca za rukavice.


Uz isključen kontakt:► Za isključivanje zračnog jastuka okrenite ključ u položaj " OFF". ► Za ponovno uključivanje okrenite ključ u položaj " ON".
Uz uključen kontakt:
Ova žaruljica upozorenja se pali i ostaje upaljena kako bi signalizirala isključenje.
Ili
Žaruljica upozorenja se pali na približno 1 minutu kako bi signalizirala uključenje.
Preporučene dječje
sjedalice
Linija preporučenih dječjih sjedalica koje
se pričvršćuju sigurnosnim pojasom s tri
hvatišta.
Grupa 0+: od rođenja do 13 kg

D1
"RÖMER Baby-Safe Plus"
Postavlja se leđima u smjeru vožnje.
Grupe 2 i 3: od 15 do 36 kg

L5
„RÖMER KIDFIX XP”
Može se pričvrstiti na priključke ISOFIX u vozilu.
Dijete se veže sigurnosnim pojasom.
Postavlja se samo na stražnja bočna sjedala. Potrebno je izvaditi naslon za glavu sa sjedala.
Mjesta za postavljanje dječjih sjedalica koje se pričvršćuju sigurnosnim pojasom
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica koje su homologirane kao univerzalne i pričvršćuju se
sigurnosnim pojasom (a), razvrstanih po težini djeteta i sjedalima u vozilu.
Težina djeteta / približna dob
Sjedalo Prednji zračni
jastuk suvozača
Do 13 kg (grupe 0 (b) i 0+) Do otprilike 1 godineOd 9 do 18 kg(grupa 1)
Od 1 do otprilike 3 godinaOd 15 do 25 kg(grupa 2)
Od 3 do otprilike 6 godinaOd 22 do 36 kg(grupa 3)
Od 6 do otprilike 10 godina
1. red (c) Sjedalo suvozača
s mogućnošću
podešavanja visine (d)

Isključeno: "OFF" U
UUU
Uključeno: "ON" X
UF UFUF
2. red
Stražnja sjedala (e)
(f) (g)


U UUU

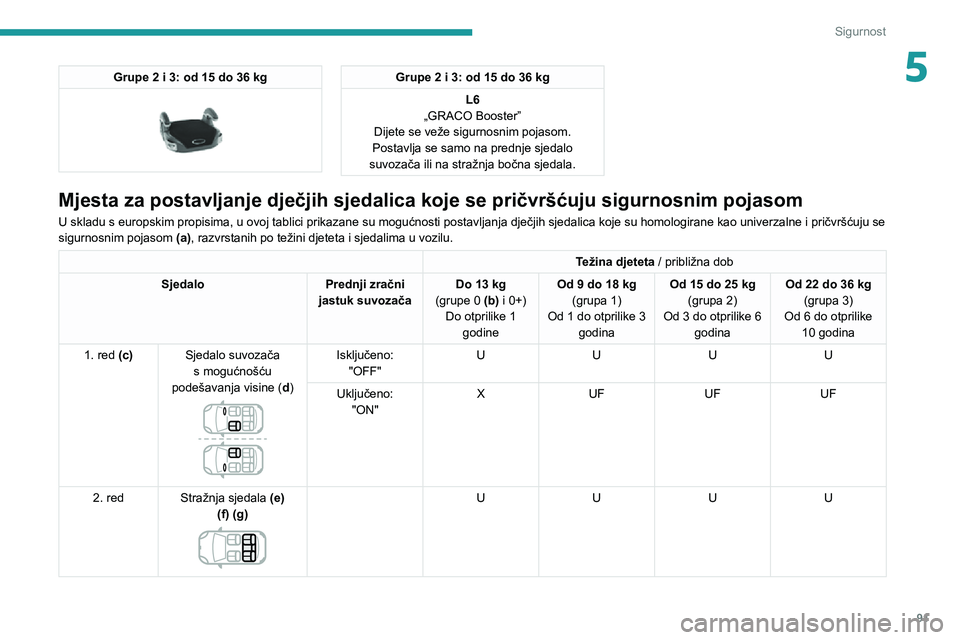

91
Sigurnost
5Grupe 2 i 3: od 15 do 36 kg

Grupe 2 i 3: od 15 do 36 kgL6
„GRACO Booster”
Dijete se veže sigurnosnim pojasom.
Postavlja se samo na prednje sjedalo
suvozača ili na stražnja bočna sjedala.
Mjesta za postavljanje dječjih sjedalica koje se pričvršćuju sigurnosnim pojasom
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica koje su homologirane kao univerzalne i pričvršćuju se
sigurnosnim pojasom (a), razvrstanih po težini djeteta i sjedalima u vozilu.
Težina djeteta / približna dob
Sjedalo Prednji zračni
jastuk suvozača
Do 13 kg (grupe 0 (b) i 0+) Do otprilike 1 godineOd 9 do 18 kg(grupa 1)
Od 1 do otprilike 3 godinaOd 15 do 25 kg(grupa 2)
Od 3 do otprilike 6 godinaOd 22 do 36 kg(grupa 3)
Od 6 do otprilike 10 godina
1. red (c) Sjedalo suvozača
s mogućnošću
podešavanja visine (d)

Isključeno: "OFF" U
UUU
Uključeno: "ON" X
UF UFUF
2. red
Stražnja sjedala (e)
(f) (g)


U UUU

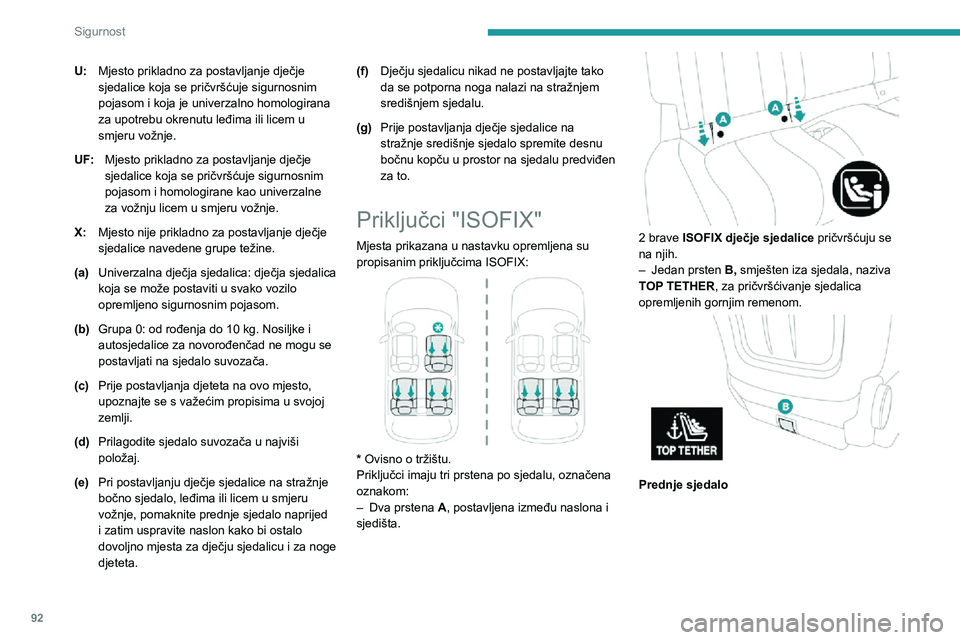

92
Sigurnost
U:Mjesto prikladno za postavljanje dječje
sjedalice koja se pričvršćuje sigurnosnim
pojasom i koja je univerzalno homologirana
za upotrebu okrenutu leđima ili licem u
smjeru vožnje.
UF: Mjesto prikladno za postavljanje dječje
sjedalice koja se pričvršćuje sigurnosnim
pojasom i homologirane kao univerzalne
za vožnju licem u smjeru vožnje.
X: Mjesto nije prikladno za postavljanje dječje
sjedalice navedene grupe težine.
(a) Univerzalna dječja sjedalica: dječja sjedalica
koja se može postaviti u svako vozilo
opremljeno sigurnosnim pojasom.
(b)
Grupa 0: od rođenja do 10 kg. Nosiljke i autosjedalice za novorođenčad ne mogu se
postavljati na sjedalo suvozača.
(c) Prije postavljanja djeteta na ovo mjesto,
upoznajte se s važećim propisima u svojoj
zemlji.
(d) Prilagodite sjedalo suvozača u najviši
položaj.
(e) Pri postavljanju dječje sjedalice na stražnje
bočno sjedalo, leđima ili licem u smjeru
vožnje, pomaknite prednje sjedalo naprijed
i zatim uspravite naslon kako bi ostalo
dovoljno mjesta za dječju sjedalicu i za noge
djeteta. (f)
Dječju sjedalicu nikad ne postavljajte tako
da se potporna noga nalazi na stražnjem
središnjem sjedalu.
(g) Prije postavljanja dječje sjedalice na
stražnje središnje sjedalo spremite desnu
bočnu kopču u prostor na sjedalu predviđen
za to.
Priključci "ISOFIX"
Mjesta prikazana u nastavku opremljena su
propisanim priključcima ISOFIX:


* Ovisno o tržištu.
Priključci imaju tri prstena po sjedalu, označena
oznakom:
– Dva prstena A, postavljena između naslona i
sjedišta.


2 brave ISOFIX dječje sjedalice pričvršćuju se
na njih.
– Jedan prsten B, smješten iza sjedala, naziva
TOP TETHER, za pričvršćivanje sjedalica
opremljenih gornjim remenom.


Prednje sjedalo

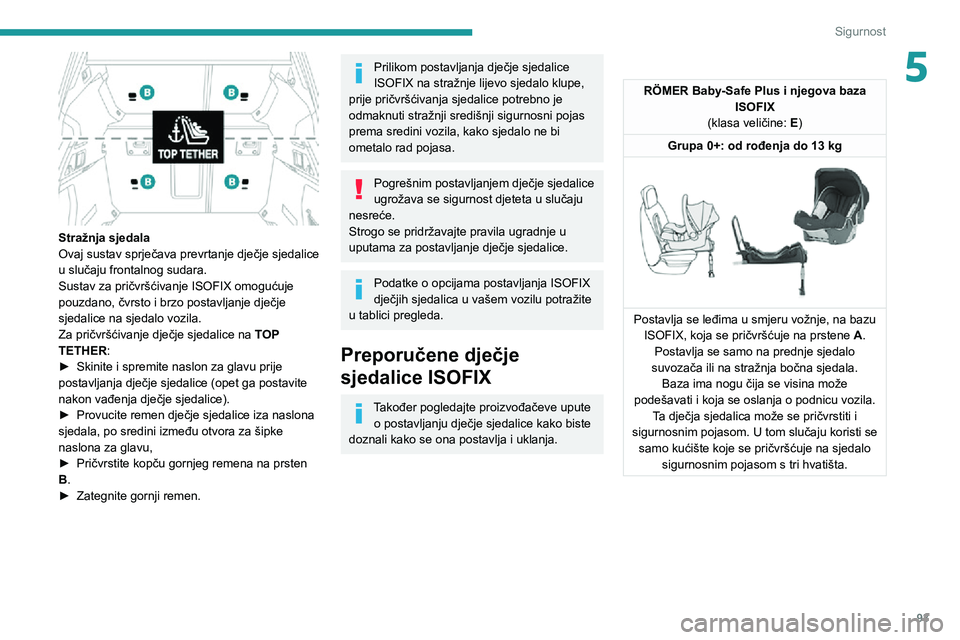

93
Sigurnost
5

Stražnja sjedala
Ovaj sustav sprječava prevrtanje dječje sjedalice
u slučaju frontalnog sudara.
Sustav za pričvršćivanje ISOFIX omogućuje
pouzdano, čvrsto i brzo postavljanje dječje
sjedalice na sjedalo vozila.
Za pričvršćivanje dječje sjedalice na TOP
TETHER:
► Skinite i spremite naslon za glavu prije postavljanja dječje sjedalice (opet ga postavite
nakon vađenja dječje sjedalice).
► Provucite remen dječje sjedalice iza naslona sjedala, po sredini između otvora za šipke
naslona za glavu,
► Pričvrstite kopču gornjeg remena na prsten B.► Zategnite gornji remen.
Prilikom postavljanja dječje sjedalice
ISOFIX na stražnje lijevo sjedalo klupe,
prije pričvršćivanja sjedalice potrebno je
odmaknuti stražnji središnji sigurnosni pojas
prema sredini vozila, kako sjedalo ne bi
ometalo rad pojasa.
Pogrešnim postavljanjem dječje sjedalice
ugrožava se sigurnost djeteta u slučaju
nesreće.
Strogo se pridržavajte pravila ugradnje u
uputama za postavljanje dječje sjedalice.
Podatke o opcijama postavljanja ISOFIX
dječjih sjedalica u vašem vozilu potražite
u tablici pregleda.
Preporučene dječje
sjedalice ISOFIX
Također pogledajte proizvođačeve upute o postavljanju dječje sjedalice kako biste
doznali kako se ona postavlja i uklanja.
RÖMER Baby-Safe Plus i njegova baza ISOFIX
(klasa veličine: E)
Grupa 0+: od rođenja do 13 kg


Postavlja se leđima u smjeru vožnje, na bazu ISOFIX, koja se pričvršćuje na prstene A. Postavlja se samo na prednje sjedalo
suvozača ili na stražnja bočna sjedala. Baza ima nogu čija se visina može
podešavati i koja se oslanja o podnicu vozila. Ta dječja sjedalica može se pričvrstiti i
sigurnosnim pojasom. U tom slučaju koristi se samo kućište koje se pričvršćuje na sjedalo sigurnosnim pojasom s tri hvatišta.

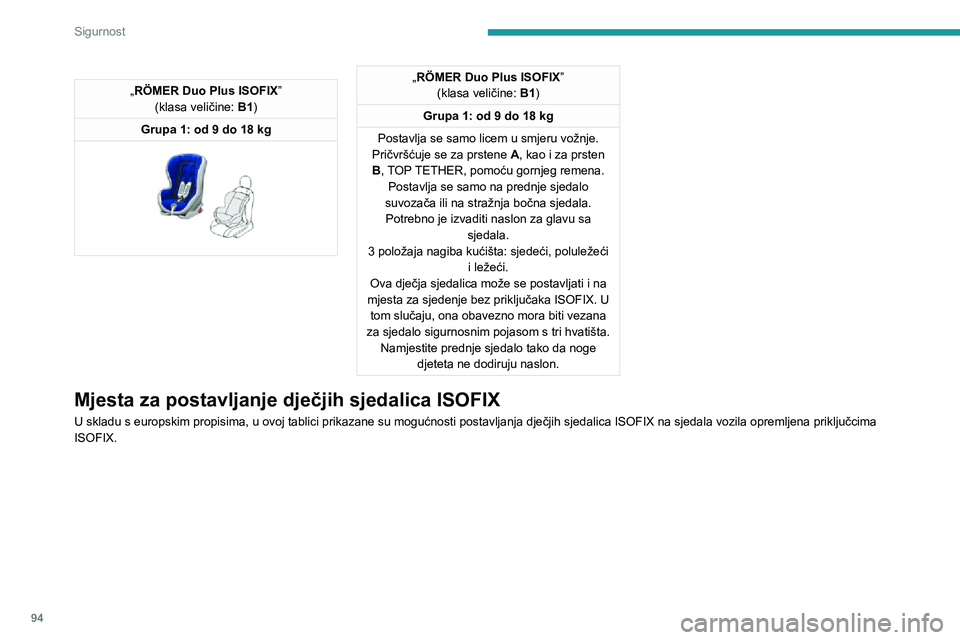

94
Sigurnost
„RÖMER Duo Plus ISOFIX”
(klasa veličine: B1)
Grupa 1: od 9 do 18 kg


„RÖMER Duo Plus ISOFIX ”
(klasa veličine: B1)
Grupa 1: od 9 do 18 kg
Postavlja se samo licem u smjeru vožnje.
Pričvršćuje se za prstene A, kao i za prsten
B, TOP TETHER, pomoću gornjeg remena. Postavlja se samo na prednje sjedalo
suvozača ili na stražnja bočna sjedala. Potrebno je izvaditi naslon za glavu sa sjedala.
3 položaja nagiba kućišta: sjedeći, poluležeći i ležeći.
Ova dječja sjedalica može se postavljati i na
mjesta za sjedenje bez priključaka ISOFIX. U tom slučaju, ona obavezno mora biti vezana
za sjedalo sigurnosnim pojasom s tri hvatišta. Namjestite prednje sjedalo tako da noge djeteta ne dodiruju naslon.
Mjesta za postavljanje dječjih sjedalica ISOFIX
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica ISOFIX na sjedala vozila opremljena priključcima
ISOFIX.

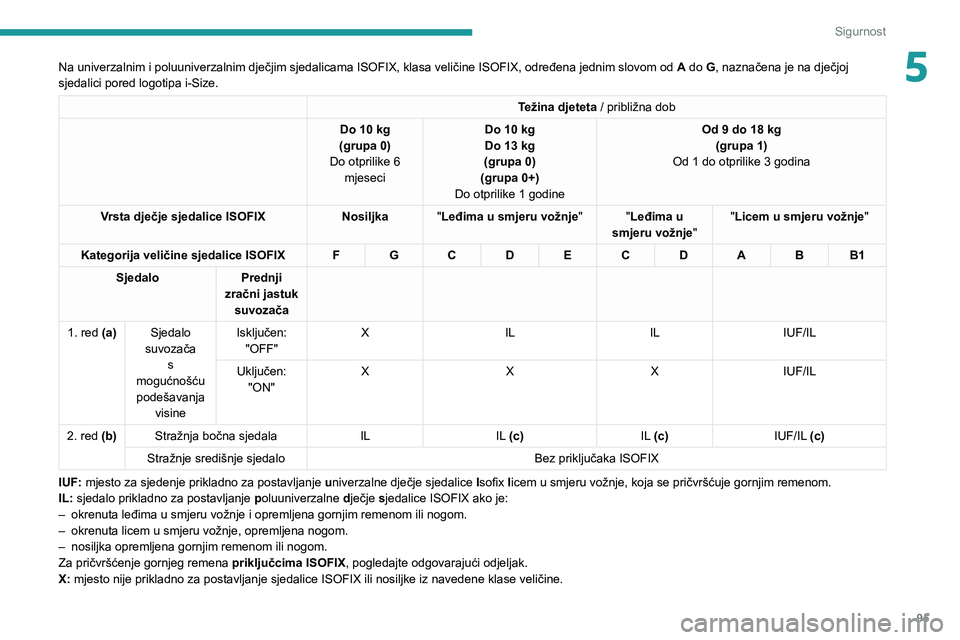

95
Sigurnost
5Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, klasa veličine ISOFIX, određena jednim slovom od A do G, naznačena je na dječjoj
sjedalici pored logotipa i-Size.
Težina djeteta / približna dob
Do 10 kg(grupa 0)
Do otprilike 6 mjeseciDo 10 kgDo 13 kg (grupa 0)
(grupa 0+)
Do otprilike 1 godine
Od 9 do 18 kg(grupa 1)
Od 1 do otprilike 3 godina
Vrsta dječje sjedalice ISOFIX Nosiljka"Leđima u smjeru vožnje ""Leđima u
smjeru vožnje" "Licem u smjeru vožnje"
Kategorija veličine sjedalice ISOFIX FG CD EC DABB1
Sjedalo Prednji
zračni jastuk suvozača
1. red (a) Sjedalo
suvozača s
mogućnošću
podešavanja visine Isključen:
"OFF" X
IL ILIUF/IL
Uključen: "ON" X
XXIUF/IL
2. red (b) Stražnja bočna sjedala ILIL (c) IL (c)IUF/IL (c)
Stražnje središnje sjedalo Bez priključaka ISOFIX
IUF: mjesto za sjedenje prikladno za postavljanje univerzalne dječje sjedalice Isofix licem u smjeru vožnje, koja se pričvršćuje gornjim remenom.
IL:
sjedalo prikladno za postavljanje poluuniverzalne dječje sjedalice ISOFIX ako je:– okrenuta leđima u smjeru vožnje i opremljena gornjim remenom ili nogom.– okrenuta licem u smjeru vožnje, opremljena nogom.– nosiljka opremljena gornjim remenom ili nogom.Za pričvršćenje gornjeg remena priključcima ISOFIX, pogledajte odgovarajući odjeljak.
X: mjesto nije prikladno za postavljanje sjedalice ISOFIX ili nosiljke iz navedene klase veličine.

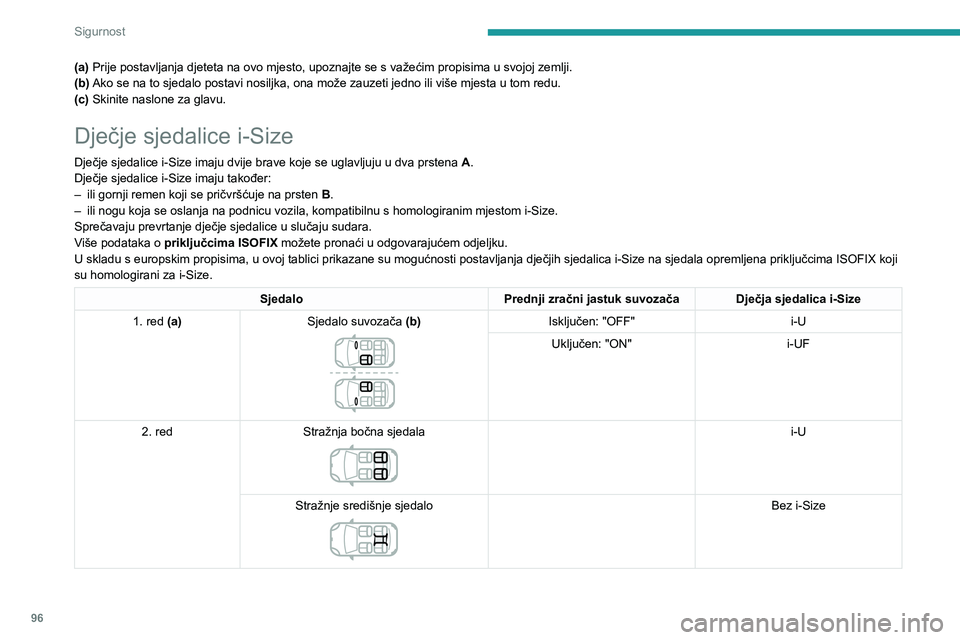

96
Sigurnost
(a) Prije postavljanja djeteta na ovo mjesto, upoznajte se s važećim propisima u svojoj zemlji.
(b) Ako se na to sjedalo postavi nosiljka, ona može zauzeti jedno ili više mjesta u tom redu.
(c) Skinite naslone za glavu.
Dječje sjedalice i-Size
Dječje sjedalice i-Size imaju dvije brave koje se uglavljuju u dva prstena A.
Dječje sjedalice i-Size imaju također:
– ili gornji remen koji se pričvršćuje na prsten B.– ili nogu koja se oslanja na podnicu vozila, kompatibilnu s homologiranim mjestom i-Size.Sprečavaju prevrtanje dječje sjedalice u slučaju sudara.
Više podataka o priključcima ISOFIX možete pronaći u odgovarajućem odjeljku.
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica i-Size na sjedala opremljena priključcima ISOFIX koji
su homologirani za i-Size.
Sjedalo Prednji zračni jastuk suvozačaDječja sjedalica i-Size
1. red (a) Sjedalo suvozača (b)


Isključen: "OFF" i-U
Uključen: "ON" i-UF
2. red Stražnja bočna sjedala


i-U
Stražnje središnje sjedalo


Bez i-Size
i-U :Prikladno za kategoriju "Universal" dječjih
sjedalica i-Size, leđima ili licem u smjeru
vožnje.
i-UF: Prikladno samo za kategoriju "Universal"
dječjih sjedalica i-Size, licem u smjeru
vožnje.
(a) Prije postavljanja djeteta na ovo sjedalo,
upoznajte se s važećim propisima u vašoj
zemlji.
(b) Nagnite naslon sjedala na 45°, zatim
postavite dječju sjedalicu.
Uspravite naslon dok ne dođe u kontakt s
naslonom dječje sjedalice.

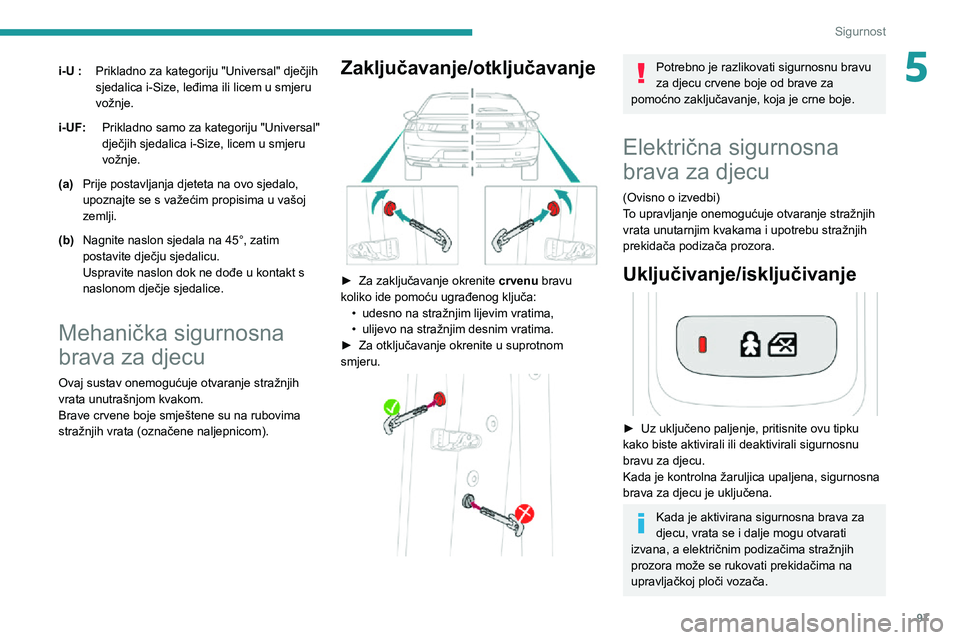

Mehanička sigurnosna
brava za djecu
Ovaj sustav onemogućuje otvaranje stražnjih
vrata unutrašnjom kvakom.
Brave crvene boje smještene su na rubovima
stražnjih vrata (označene naljepnicom).

97
Sigurnost
5i-U :Prikladno za kategoriju "Universal" dječjih
sjedalica i-Size, leđima ili licem u smjeru
vožnje.
i-UF: Prikladno samo za kategoriju "Universal"
dječjih sjedalica i-Size, licem u smjeru
vožnje.
(a) Prije postavljanja djeteta na ovo sjedalo,
upoznajte se s važećim propisima u vašoj
zemlji.
(b) Nagnite naslon sjedala na 45°, zatim
postavite dječju sjedalicu.
Uspravite naslon dok ne dođe u kontakt s
naslonom dječje sjedalice.
Mehanička sigurnosna
brava za djecu
Ovaj sustav onemogućuje otvaranje stražnjih
vrata unutrašnjom kvakom.
Brave crvene boje smještene su na rubovima
stražnjih vrata (označene naljepnicom).
Zaključavanje/otključavanje

► Za zaključavanje okrenite crvenu bravu
koliko ide pomoću ugrađenog ključa:
• udesno na stražnjim lijevim vratima,• ulijevo na stražnjim desnim vratima.► Za otključavanje okrenite u suprotnom smjeru.

Potrebno je razlikovati sigurnosnu bravu
za djecu crvene boje od brave za
pomoćno zaključavanje, koja je crne boje.
Električna sigurnosna
brava za djecu
(Ovisno o izvedbi)
To upravljanje onemogućuje otvaranje stražnjih
vrata unutarnjim kvakama i upotrebu stražnjih
prekidača podizača prozora.
Uključivanje/isključivanje

► Uz uključeno paljenje, pritisnite ovu tipku
kako biste aktivirali ili deaktivirali sigurnosnu
bravu za djecu.
Kada je kontrolna žaruljica upaljena, sigurnosna
brava za djecu je uključena.
Kada je aktivirana sigurnosna brava za
djecu, vrata se i dalje mogu otvarati
izvana, a električnim podizačima stražnjih
prozora može se rukovati prekidačima na
upravljačkoj ploči vozača.

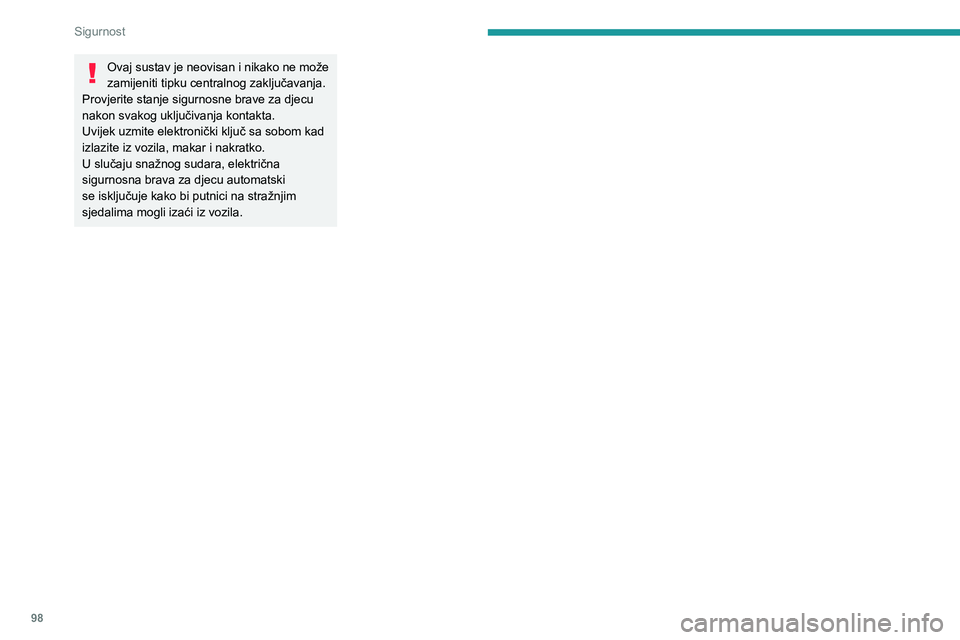

98
Sigurnost
Ovaj sustav je neovisan i nikako ne može
zamijeniti tipku centralnog zaključavanja.
Provjerite stanje sigurnosne brave za djecu
nakon svakog uključivanja kontakta.
Uvijek uzmite elektronički ključ sa sobom kad
izlazite iz vozila, makar i nakratko.
U slučaju snažnog sudara, električna
sigurnosna brava za djecu automatski
se isključuje kako bi putnici na stražnjim
sjedalima mogli izaći iz vozila.
