Peugeot 508 2020 Инструкция по эксплуатации (in Russian)

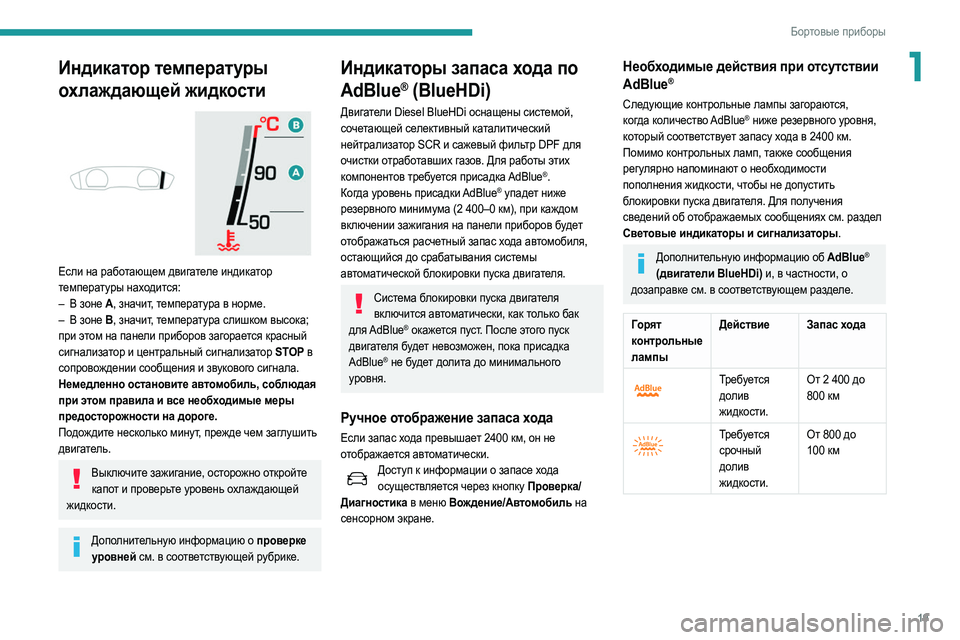

19
Бортовые приборы
1Индикатор температуры
охлаждающей жидкости


Если на работающем двигателе индикатор
температуры находится:
–
В з
оне A , значит, температура в норме.
–

В з
оне B , значит, температура слишком высока;
при этом на панели приборов загорается красный
сигнализатор и центральный сигнализатор STOP в
сопровождении сообщения и звукового сигнала.
Немедленно остановите автомобиль, соблюдая
при этом правила и все необходимые меры
предосторожности на дороге.
Подождите несколько минут, прежде чем заглушить
двигатель.
Выключите зажигание, осторожно откройте капот и проверьте уровень охлаждающей
жидкости.
Дополнительную информацию о проверке уровней см. в соответствующей рубрике.
Индикаторы запаса хода по
AdBlue
® (BlueHDi)
Двигатели Diesel BlueHDi оснащены системой,
сочетающей селективный каталитический
нейтрализатор SCR и сажевый фильтр DPF для
очистки отработавших газов. Для работы этих
компонентов требуется присадка AdBlue
®.
Когда уровень присадки AdBlue® упадет ниже
резервного минимума (2

400–0 км), при каждом
включении зажигания на панели приборов будет
отображаться расчетный запас хода автомобиля,
остающийся до срабатывания системы
автоматической блокировки пуска двигателя.
Система блокировки пуска двигателя включится автоматически, как только бак
для AdBlue
® окажется пуст. После этого пуск
двигателя будет невозможен, пока присадка
AdBlue
® не будет долита до минимального
уровня.
Ручное отображение запаса хода
Если запас хода превышает 2400 км, он не
о тображается автоматически.
Доступ к информации о запасе хода осуществляется через кнопку Проверка/
Диагностика в меню Вождение/Автомобиль на
сенсорном экране.
Необходимые действия при отсутствии
AdBlue®
Следующие контрольные лампы загораются,
когда количество AdBlue® ниже резервного уровня,
который соответствует запасу хода в 2400 км.
Помимо контрольных ламп, также сообщения
регулярно напоминают о необходимости
пополнения жидкости, чтобы не допустить
блокировки пуска двигателя. Для получения
сведений об отображаемых сообщениях см. раздел
Световые индикаторы и сигнализаторы.
Дополнительную информацию об AdBlue®
(двигатели BlueHDi) и, в частности, о
дозаправке см. в соответствующем разделе.
Горят
контрольные
лампы Действие Запас хода


Требуется
долив
жидкости.От 2 400 до
800
км


Требуется
срочный
долив
жидкости.От 800 до
100
км

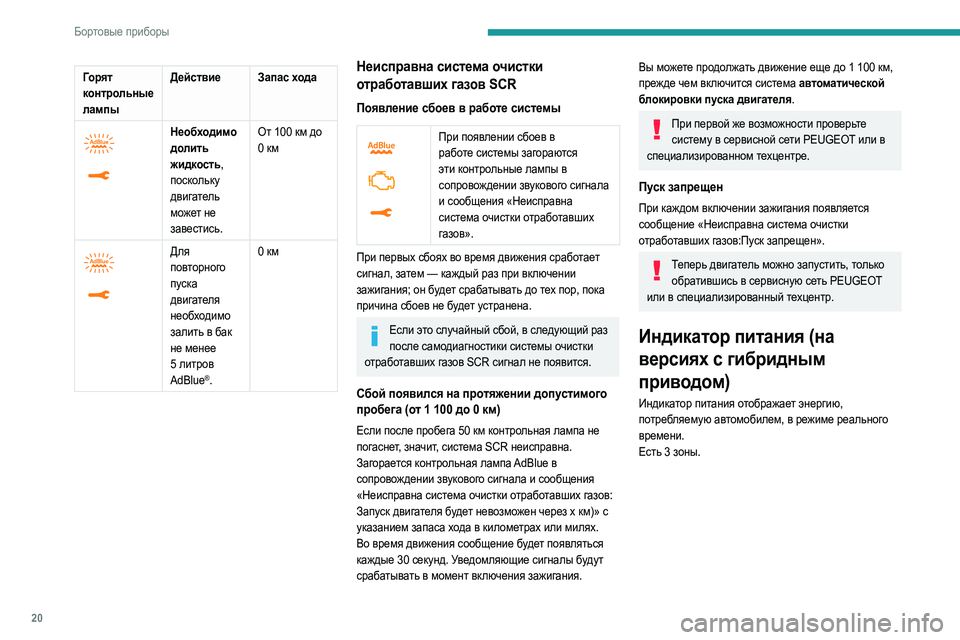

20
Бортовые приборы
Горят
контрольные
лампыДействие Запас хода


Необходимо
долить
жидкость,
поскольку
двигатель
может не
завестись.От 100 км до
0 км


Для
повторного
пуска
двигателя
необходимо
залить в бак
не менее
5 литров
AdBlue
®.0 км
Неисправна система очистки
отработавших газов SCR
Появление сбоев в работе системы


При появлении сбоев в
работе системы загораются
эти контрольные лампы в
сопровождении звукового сигнала
и сообщения «Неисправна
система очистки отработавших
газов».
При первых сбоях во время движения сработает
сигнал, затем


— каждый раз при включении
зажигания; он будет срабатывать до тех пор, пока
причина сбоев не будет устранена.
Если это случайный сбой, в следующий раз после самодиагностики системы очистки
отработавших газов SCR сигнал не появится.
Сбой появился на протяжении допустимого
пробега (от 1 100 до 0 км)
Если после пробега 50 км контрольная лампа не
п огаснет, значит, система SCR неисправна.
Загорается контрольная лампа AdBlue в
сопровождении звукового сигнала и сообщения
«Неисправна система очистки отработавших газов:
Запуск двигателя будет невозможен через x
км)» с
указанием запаса хода в километрах или милях.
Во время движения сообщение будет появляться
каждые 30 секунд. Уведомляющие сигналы будут
срабатывать в момент включения зажигания.
Вы можете продолжать движение еще до 1 100 км,
п режде чем включится система автоматической
блокировки пуска двигателя.
При первой же возможности проверьте систему в сервисной сети PEUGEOT или в
специализированном техцентре.
Пуск запрещен
При каждом включении зажигания появляется
сообщение «Неисправна система очистки
отработавших газов:Пуск запрещен».
Теперь двигатель можно запустить, только обратившись в сервисную сеть PEUGEOT
или в специализированный техцентр.
Индикатор питания (на
версиях с гибридным
приводом)
Индикатор питания отображает энергию,
потребляемую автомобилем, в режиме реального
времени.
Есть 3 зоны.

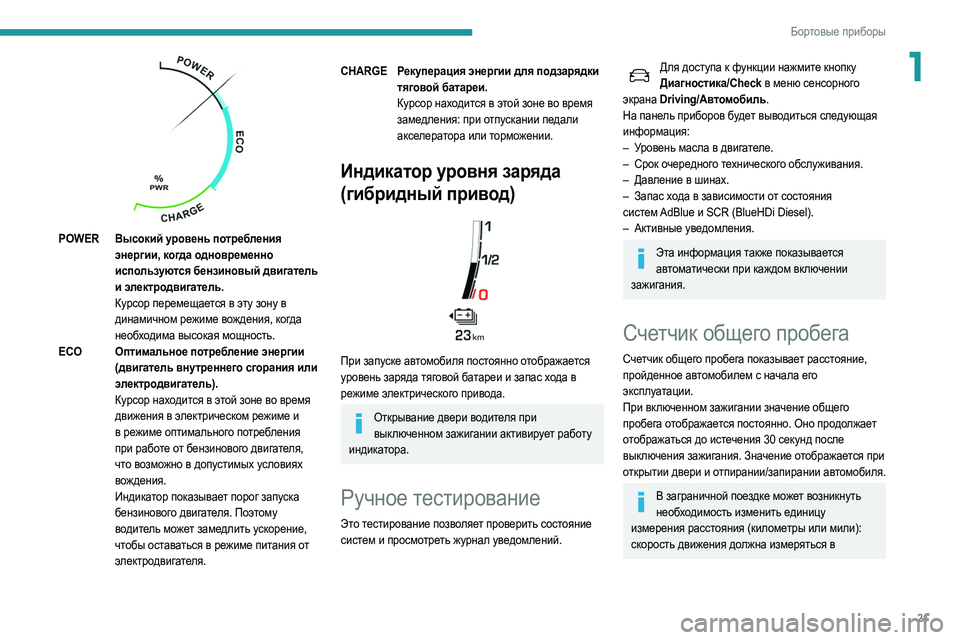

21
Бортовые приборы
1

POWERВысокий уровень потребления
энергии, когда одновременно
используются бензиновый двигатель
и электродвигатель.
Курсор перемещается в эту зону в
динамичном режиме вождения, когда
необходима высокая мощность.
ECO Оптимальное потребление энергии
(двигатель внутреннего сгорания или
электродвигатель).
Курсор находится в этой зоне во время
движения в электрическом режиме и
в режиме оптимального потребления
при работе от бензинового двигателя,
что возможно в допустимых условиях
вождения.
Индикатор показывает порог запуска
бензинового двигателя. Поэтому
водитель может замедлить ускорение,
чтобы оставаться в режиме питания от
электродвигателя.
CHARGEРекуперация энергии для подзарядки
тяговой батареи.
Курсор находится в этой зоне во время
замедления: при отпускании педали
акселератора или торможении.
Индикатор уровня заряда
(гибридный привод)


При запуске автомобиля постоянно отображается
уровень заряда тяговой батареи и запас хода в
режиме электрического привода.
Открывание двери водителя при
выключенном зажигании активирует работу
индикатора.
Ручное тестирование
Это тестирование позволяет проверить состояние
систем и просмотреть журнал уведомлений.
Для доступа к функции нажмите кнопку Диагностика/Check в меню сенсорного
экрана Driving/Автомобиль.
На панель приборов будет выводиться следующая
информация:
–

У

ровень масла в двигателе.
–

Срок

очередного технического обслуживания.
–

Дав

ление в шинах.
–

Зап

ас хода в зависимости от состояния
систем
AdBlue и SCR (BlueHDi Diesel).
–


Ак

тивные уведомления.
Эта информация также показывается автоматически при каждом включении
зажигания.
Счетчик общего пробега
Счетчик общего пробега показывает расстояние,
пройденное автомобилем с начала его
эксплуатации.
При включенном зажигании значение общего
пробега отображается постоянно. Оно продолжает
отображаться до истечения 30
секунд после
выключения зажигания. Значение отображается при
открытии двери и отпирании/запирании автомобиля.
В заграничной поездке может возникнуть необходимость изменить единицу
измерения расстояния (километры или мили):
скорость движения должна измеряться в

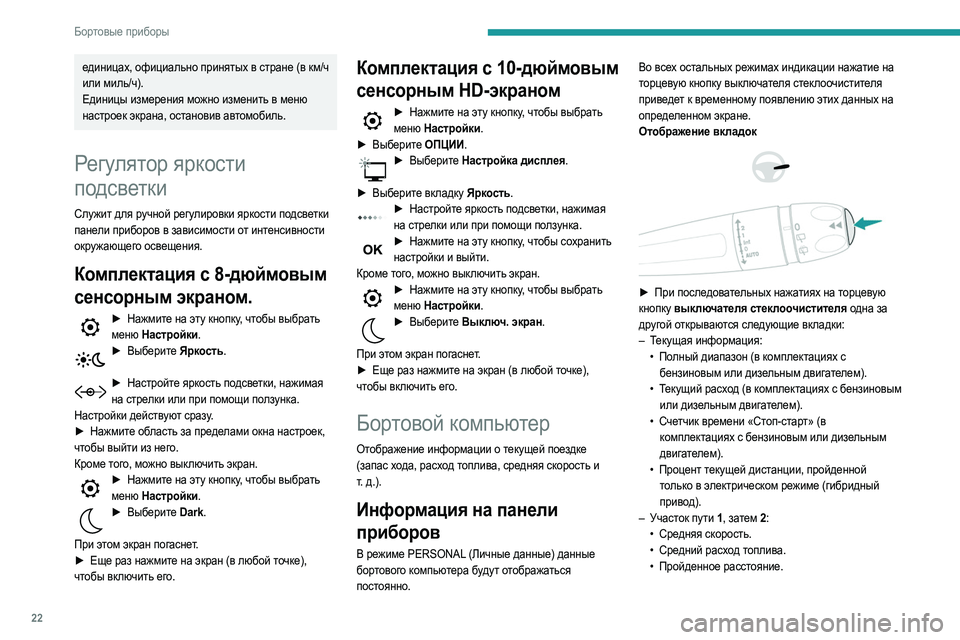

22
Бортовые приборы
единицах, официально принятых в стране (в км/ч
или миль/ч).
Единицы измерения можно изменить в меню
настроек экрана, остановив автомобиль.
Регулятор яркости
подсветки
Служит для ручной регулировки яркости подсветки
панели приборов в зависимости от интенсивности
окружающего освещения.
Комплектация с 8-дюймовым
сенсорным экраном.

► Нажмите на эту кнопку, чтобы выбрать меню Настройки.
► Выберите Яркость.
► Настройт е яркость подсветки, нажимая
на стрелки или при помощи ползунка.
Настройки действуют сразу.
►

Нажм
ите область за пределами окна настроек,
чтобы выйти из него.
Кроме того, можно выключить экран.
► Нажмите на эту кнопку, чтобы выбрать меню Настройки.
► Выберите Dark.
При этом экран погаснет.
►

Ещ

е раз нажмите на экран (в любой точке),
чтобы включить его.
Комплектация с 10-дюймовым
сенсорным HD-экраном
► Нажмите на эту кнопку, чтобы выбрать меню Настройки.
►

Выб

ерите ОПЦИИ.
► Выберите Настройка дисплея.
►

Выб

ерите вкладку Яркость.
► Настройт е яркость подсветки, нажимая
на стрелки или при помощи ползунка.
► Нажмите на эту кнопку, чтобы сохранить настройки и выйти.
Кроме того, можно выключить экран.
► Нажмите на эту кнопку, чтобы выбрать меню Настройки.
► Выберите Выключ. экран.
При этом экран погаснет.
►

Ещ

е раз нажмите на экран (в любой точке),
чтобы включить его.
Бортовой компьютер
Отображение информации о текущей поездке
(запас хода, расход топлива, средняя скорость и
т.
д.).
Информация на панели
приборов
В режиме PERSONAL (Личные данные) данные
бортового компьютера будут отображаться
постоянно. Во всех остальных режимах индикации нажатие на
торцевую кнопку выключателя стеклоочистителя
приведет к временному появлению этих данных на
определенном экране.
Отображение вкладок




► При последовательных нажатиях на торцевую
кнопку выключателя стеклоочистителя одна за
другой открываются следующие вкладки:
–
Т
екущая информация:
•

По
лный диапазон (в комплектациях с
бензиновым или дизельным двигателем).
•

Т
екущий расход (в комплектациях с бензиновым
или дизельным двигателем).
•

С
четчик времени «Стоп-старт» (в
комплектациях с бензиновым или дизельным
двигателем).
•

Проц
ент текущей дистанции, пройденной
только в электрическом режиме (гибридный
привод).
–

Участ
ок пути 1 , затем 2:
•

Сре
дняя скорость.
•

Сре
дний расход топлива.
•

Пройденное расст
ояние.

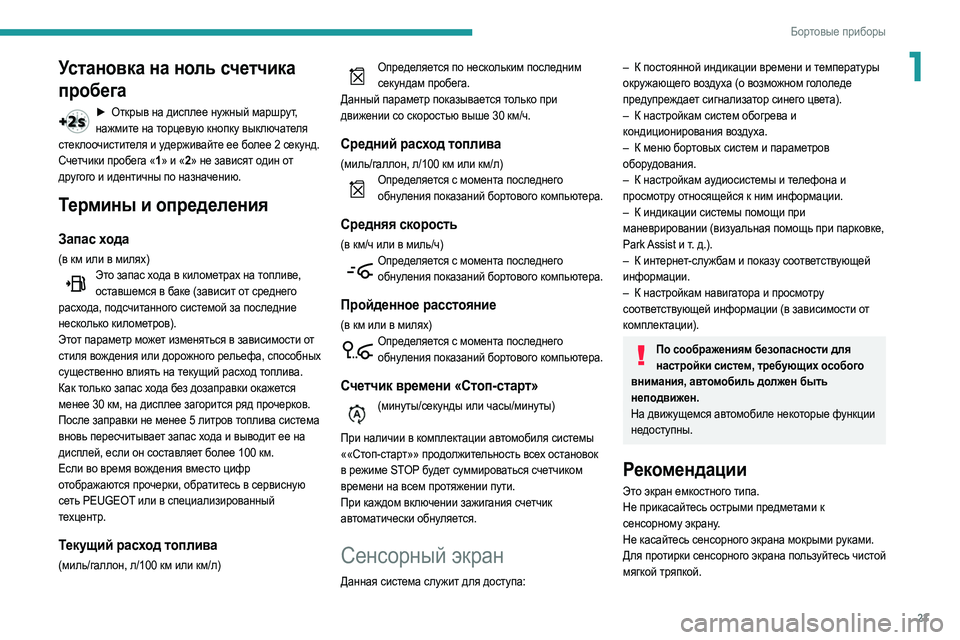

23
Бортовые приборы
1Установка на ноль счетчика
пробега
► Открыв на дисплее нужный маршрут, нажмите на торцевую кнопку выключателя
стеклоочистителя и удерживайте ее более 2 секунд.
Счетчики пробега «1 » и «2» не зависят один от
другого и идентичны по назначению.
Термины и определения
Запас хода
(в км или в милях)Это запас хода в километрах на топливе, оставшемся в баке (зависит от среднего
расхода, подсчитанного системой за последние
несколько километров).
Этот параметр может изменяться в зависимости от
стиля вождения или дорожного рельефа, способных
существенно влиять на текущий расход топлива.
Как только запас хода без дозаправки окажется
менее 30
км, на дисплее загорится ряд прочерков.
После заправки не менее 5 литров топлива система
вновь пересчитывает запас хода и выводит ее на
дисплей, если он составляет более 100 км.
Если во время вождения вместо цифр
отображаются прочерки, обратитесь в сервисную
сеть PEUGEOT или в специализированный
техцентр.
Текущий расход топлива
(миль/галлон, л/100 км или км/л)
Определяется по нескольким последним секундам пробега.
Данный параметр показывается только при
движении со скоростью выше 30 км/ч.
Средний расход топлива
(миль/галлон, л/100 км или км/л)Определяется с момента последнего обнуления показаний бортового компьютера.
Средняя скорость
(в км/ч или в миль/ч)Определяется с момента последнего обнуления показаний бортового компьютера.
Пройденное расстояние
(в км или в милях)Определяется с момента последнего обнуления показаний бортового компьютера.
Счетчик времени «Стоп-старт»
(минуты/секунды или часы/минуты)
При наличии в комплектации автомобиля системы
««Стоп-старт»» продолжительность всех остановок
в режиме STOP будет суммироваться счетчиком
времени на всем протяжении пути.
При каждом включении зажигания счетчик
автоматически обнуляется.
Сенсорный экран
Данная система служит для доступа:
– К постоянной индикации времени и температуры
окружающего воздуха (о возможном гололеде
предупреждает сигнализатор синего цвета).
–

К
настройкам систем обогрева и
кондиционирования воздуха.
–

К
меню бортовых систем и параметров
оборудования.
–

К
настройкам аудиосистемы и телефона и
просмотру относящейся к ним информации.
–

К
индикации системы помощи при
маневрировании (визуальная помощь при парковке,
Park Assist и т.
д.).
–

К
интернет-службам и показу соответствующей
информации.
–

К
настройкам навигатора и просмотру
соответствующей информации (в зависимости от
комплектации).
По соображениям безопасности для настройки систем, требующих особого
внимания, автомобиль должен быть
неподвижен.
На движущемся автомобиле некоторые функции
недоступны.
Рекомендации
Это экран емкостного типа.
Не прикасайтесь острыми предметами к
сенсорному экрану.
Не касайтесь сенсорного экрана мокрыми руками.
Для протирки сенсорного экрана пользуйтесь чистой
мягкой тряпкой.

24
Бортовые приборы

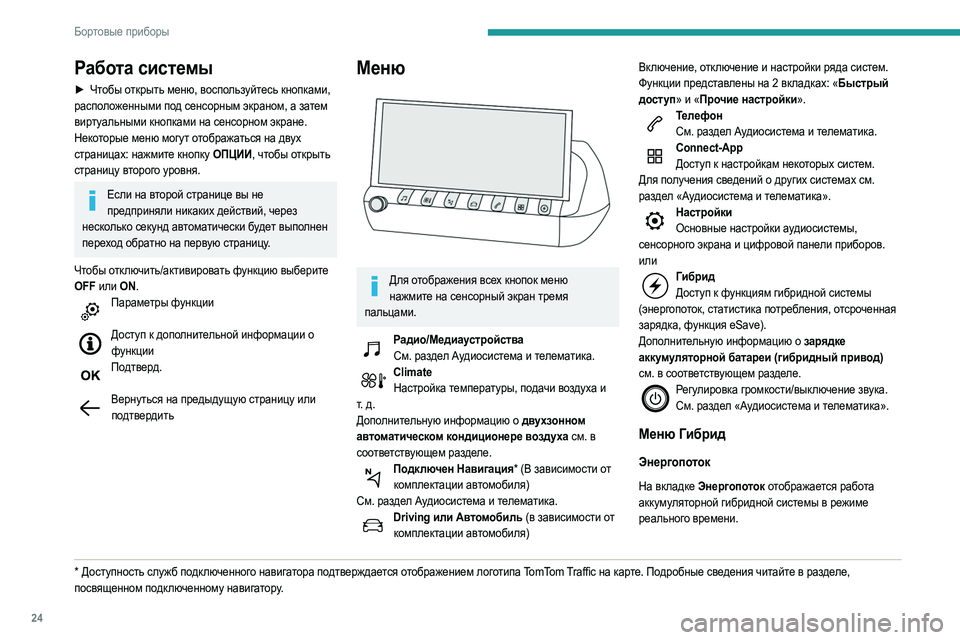

Работа системы
► Чтобы открыть меню, воспользуйтесь кнопками,
расположенными под сенсорным экраном, а затем
виртуальными кнопками на сенсорном экране.
Некоторые меню могут отображаться на двух
страницах: нажмите кнопку ОПЦИИ, чтобы открыть
страницу второго уровня.
Если на второй странице вы не предприняли никаких действий, через
несколько секунд автоматически будет выполнен
переход обратно на первую страницу.
Чтобы отключить/активировать функцию выберите
OFF или ON.
Параметры функции
Доступ к дополнительной информации о
функции
Подтверд.
Вернуться на предыдущую страницу или
подтвердить
* Доступность служб подключенного навигатора подтверждается отображением логотипа TomTom Traffic на карте. Подробные сведения читайте в разделе,
посвященном подключенному навигатору.
Меню

Для отображения всех кнопок меню нажмите на сенсорный экран тремя
пальцами.
Радио/Медиаустройства См. раздел Аудиосистема и телематика.
ClimateНастройка температуры, подачи воздуха и
т.

д.
Дополнительную информацию о двухзонном
автоматическом кондиционере воздуха см. в
соответствующем разделе.
Подключен Навигация* (В зависимости от комплектации автомобиля)
См. раздел Аудиосистема и телематика.
Driving или Автомобиль (в зависимости от комплектации автомобиля) Включение, отключение и настройки ряда систем.
Функции представлены на 2 вкладках: «Быстрый
доступ» и «Прочие настройки».
Телефон
См. раздел Аудиосистема и телематика.
Connect-AppДоступ к настройкам некоторых систем.
Для получения сведений о других системах см.
раздел «Аудиосистема и телематика».
Настройки Основные настройки аудиосистемы,
сенсорного экрана и цифровой панели приборов.
или
Гибрид Доступ к функциям гибридной системы
(энергопоток, статистика потребления, отсроченная
зарядка, функция eSave).
Дополнительную информацию о зарядке
аккумуляторной батареи (гибридный привод)
см. в соответствующем разделе.
Регулировка громкости/выключение звука. См. раздел «Аудиосистема и телематика».
Меню Гибрид
Энергопоток
На вкладке Энергопоток отображается работа
аккумуляторной гибридной системы в режиме
реального времени.

25
Бортовые приборы

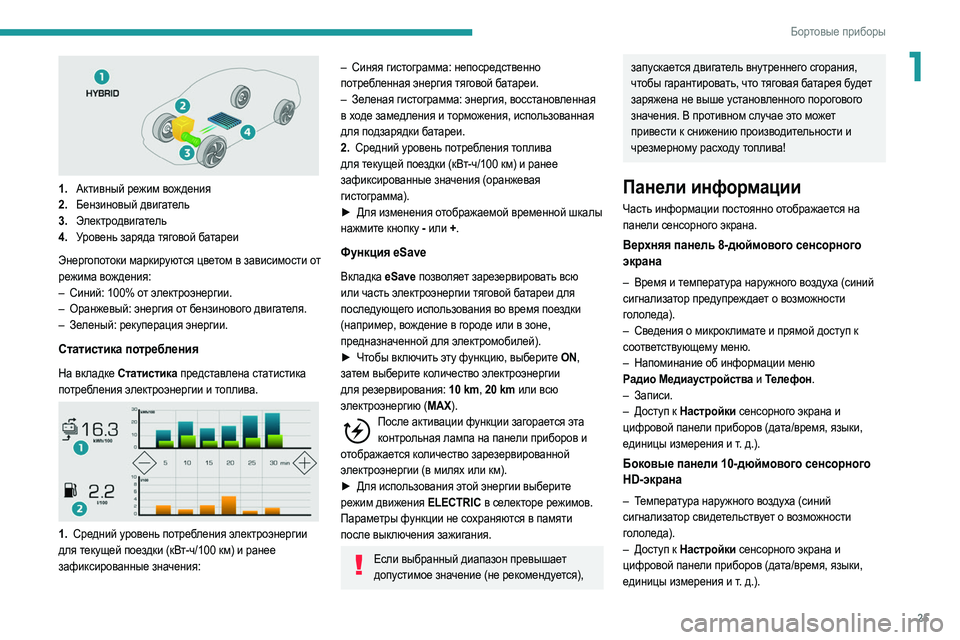

1
1.Активный режим вождения
2. Бензиновый двигатель
3. Электродвигатель
4. Уровень заряда тяговой батареи
Энергопотоки маркируются цветом в зависимости от
режима вождения:
–

Синий: 100% о
т электроэнергии.
–

Оранжевый: энергия
от бензинового двигателя.
–

Зе
леный: рекуперация энергии.
Статистика потребления
На вкладке Статистика представлена статистика
потребления электроэнергии и топлива.


1. Средний уровень потребления электроэнергии
для текущей поездки (кВт-ч/100 км) и ранее
зафиксированные значения:
– Синяя гистограмма: непосредственно
потребленная энергия тяговой батареи.
–

Зе
леная гистограмма: энергия, восстановленная
в ходе замедления и торможения, использованная
для подзарядки батареи.
2. Средний уровень потребления топлива
для текущей поездки (кВт-ч/100
км) и ранее
зафиксированные значения (оранжевая
гистограмма).
►

Для
изменения отображаемой временной шкалы
нажмите кнопку
- или + .
Функция eSave
Вкладка eSave позволяет зарезервировать всю
или часть электроэнергии тяговой батареи для
последующего использования во время поездки
(например, вождение в городе или в зоне,
предназначенной для электромобилей).
►

Ч
тобы включить эту функцию, выберите ON,
затем выберите количество электроэнергии
для резервирования: 10 km, 20 km или всю
электроэнергию (MAX).
После активации функции загорается эта контрольная лампа на панели приборов и
отображается количество зарезервированной
электроэнергии (в милях или км).
►

Для

использования этой энергии выберите
режим движения ELECTRIC в селекторе режимов.
Параметры функции не сохраняются в памяти
после выключения зажигания.
Если выбранный диапазон превышает допустимое значение (не рекомендуется),
запускается двигатель внутреннего сгорания,
чтобы гарантировать, что тяговая батарея будет
заряжена не выше установленного порогового
значения. В противном случае это может
привести к снижению производительности и
чрезмерному расходу топлива!
Панели информации
Часть информации постоянно отображается на
п анели сенсорного экрана.
Верхняя панель 8-дюймового сенсорного
экрана
– Время и температура наружного воздуха (синий
сигнализатор предупреждает о возможности
гололеда).
–

Св
едения о микроклимате и прямой доступ к
соответствующему меню.
–

Нап
оминание об информации меню
Радио
Медиаустройства и Телефон.
–

Зап
иси.
–

Д
оступ к Настройки сенсорного экрана и
цифровой панели приборов (дата/время, языки,
единицы измерения и т. д.).
Боковые панели 10-дюймового сенсорного
HD-экрана
– Температура наружного воздуха (синий
сигнализатор свидетельствует о возможности
гололеда).
–

Д
оступ к Настройки сенсорного экрана и
цифровой панели приборов (дата/время, языки,
единицы измерения и т. д.).

26
Бортовые приборы
– Записи.
– Св едения о микроклимате и прямой доступ к
соответствующему меню.
–

Врем
я.

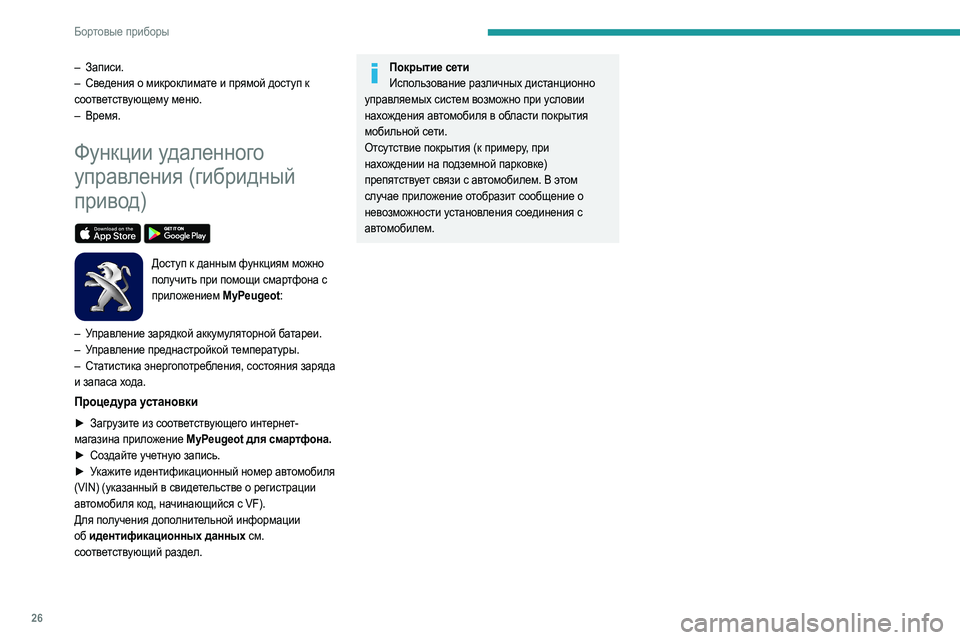

Функции удаленного
управления (гибридный
привод)


Доступ к данным функциям можно
получить при помощи смартфона с
приложением MyPeugeot:
–

У

правление зарядкой аккумуляторной батареи.
–

У

правление преднастройкой температуры.
–

Ст

атистика энергопотребления, состояния заряда
и запаса хода.
Процедура установки
► Загрузите из соответствующего интернет-
магазина приложение MyPeugeot для смартфона.
►

Со
здайте учетную запись.
►

У
кажите идентификационный номер автомобиля
(VIN) (указанный в свидетельстве о регистрации
автомобиля код, начинающийся с VF).
Для получения дополнительной информации
об идентификационных данных см.
соответствующий раздел.
Покрытие сети Использование различных дистанционно
управляемых систем возможно при условии
нахождения автомобиля в области покрытия
мобильной сети.
Отсутствие покрытия (к примеру, при
нахождении на подземной парковке)
препятствует связи с автомобилем. В этом
случае приложение отобразит сообщение о
невозможности установления соединения с
автомобилем.

27
Доступ

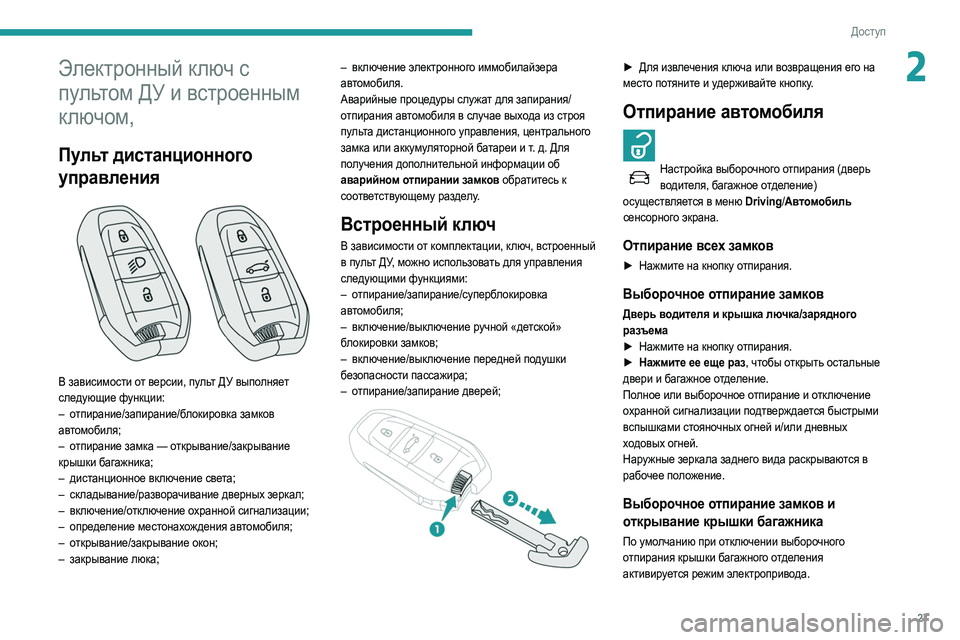

2Электронный ключ с
пультом ДУ и встроенным
ключом,
Пульт дистанционного
управления


В зависимости от версии, пульт ДУ выполняет
следующие функции:
–
о
тпирание/запирание/блокировка замков
автомобиля;
–

о
тпирание замка — открывание/закрывание
крышки багажника;
–

дист
анционное включение света;
–

ск
ладывание/разворачивание дверных зеркал;
–

вк
лючение/отключение охранной сигнализации;
–

опре
деление местонахождения автомобиля;
–

о
ткрывание/закрывание окон;
–

зак
рывание люка; –

вк
лючение электронного иммобилайзера
автомобиля.
Аварийные процедуры служат для запирания/
отпирания автомобиля в случае выхода из строя
пульта дистанционного управления, центрального
замка или аккумуляторной батареи и т. д. Для
получения дополнительной информации об
аварийном отпирании замков обратитесь к
соответствующему разделу.
Встроенный ключ
В зависимости от комплектации, ключ, встроенный
в пульт ДУ, можно использовать для управления
следующими функциями:
–

о
тпирание/запирание/суперблокировка
автомобиля;
–

вк
лючение/выключение ручной «детской»
блокировки замков;
–

вк
лючение/выключение передней подушки
безопасности пассажира;
–

о
тпирание/запирание дверей;


► Для извлечения ключа или возвращения его на
место потяните и удерживайте кнопку.
Отпирание автомобиля
Настройка выборочного отпирания (дверь водителя, багажное отделение)
осуществляется в меню Driving/ Автомобиль
сенсорного экрана.
Отпирание всех замков
► Нажмите на кнопку отпирания.
Выборочное отпирание замков
Дверь водителя и крышка лючка/зарядного
разъема
►

Нажм
ите на кнопку отпирания.
►

Нажмите ее еще ра
з, чтобы открыть остальные
двери и багажное отделение.
Полное или выборочное отпирание и отключение
охранной сигнализации подтверждается быстрыми
вспышками стояночных огней и/или дневных
ходовых огней.
Наружные зеркала заднего вида раскрываются в
рабочее положение.
Выборочное отпирание замков и
открывание крышки багажника
По умолчанию при отключении выборочного
отпирания крышки багажного отделения
активируется режим электропривода.

28
Доступ
ближнего света, фонари освещения номерного
знака и плафоны на боковых зеркалах заднего
вида.
При повторном нажатии кнопки до истечения
данного времени световые приборы сразу гаснут.
рекомендации
Пульт дистанционного управленияПульт дистанционного управления
является быстрореагирующим высокочастотным
устройством; не кладите его в карман, так
как существует риск непреднамеренной
разблокировки автомобиля.
Не нажимайте кнопки пульта ДУ, находясь
вне зоны досягаемости автомобиля, так
как существует риск перевода пульта ДУ
в нерабочее состояние. В таком случае
потребуется его сброс.
Противоугонная защита Не модифицируйте электронный
иммобилайзер автомобиля, так как это может
привести к неисправности.
Запирание автомобиля Вождение автомобиля с запертыми
замками может затруднить доступ в автомобиль
службам спасения в случае аварии.
Уходя даже ненадолго, в целях безопасности,
заберите с собой электронный ключ.

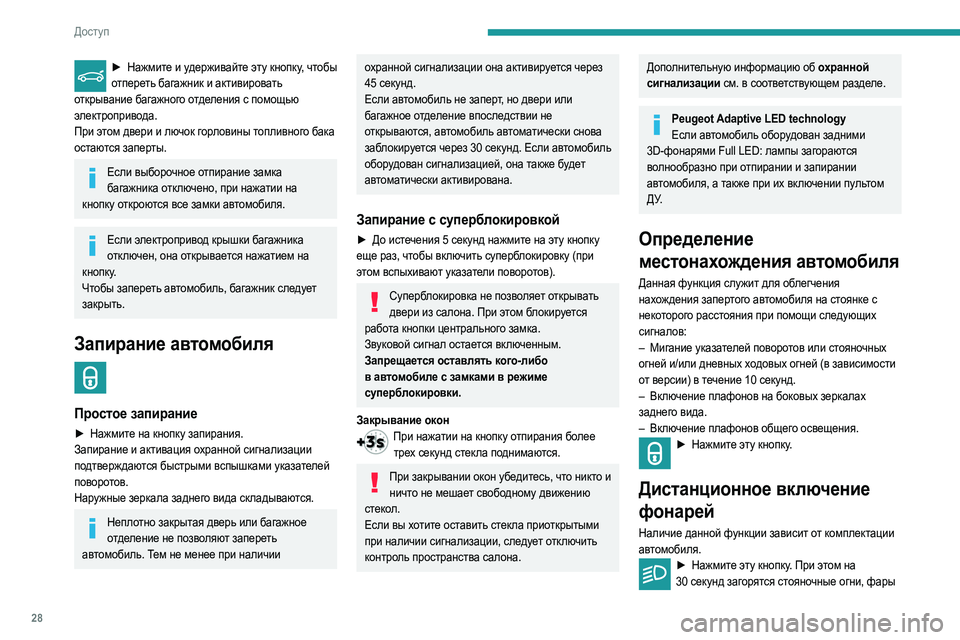

► Нажмите и удерживайте эту кнопку, чтобы отпереть багажник и активировать
открывание багажного отделения с помощью
электропривода.
При этом двери и лючок горловины топливного бака
остаются заперты.
Если выборочное отпирание замка багажника отключено, при нажатии на
кнопку откроются все замки автомобиля.
Если электропривод крышки багажника отключен, она открывается нажатием на
кнопку.
Чтобы запереть автомобиль, багажник следует
закрыть.
Запирание автомобиля
Простое запирание
► Нажмите на кнопку запирания.
Запирание и активация охранной сигнализации
подтверждаются быстрыми вспышками указателей
поворотов.
Наружные зеркала заднего вида складываются.
Неплотно закрытая дверь или багажное отделение не позволяют запереть
автомобиль. Тем не менее при наличии
охранной сигнализации она активируется через
45 секунд.
Если автомобиль не заперт, но двери или
багажное отделение впоследствии не
открываются,
автомобиль автоматически снова
заблокируется через 30

сек
унд. Если автомобиль
оборудован сигнализацией, она также будет
автоматически активирована.
Запирание с суперблокировкой
► До истечения 5 секунд нажмите на эту кнопку
еще раз, чтобы включить суперблокировку (при
этом вспыхивают указатели поворотов).
Суперблокировка не позволяет открывать двери из салона. При этом блокируется
работа кнопки центрального замка.
Звуковой сигнал остается включенным.
Запрещается оставлять кого-либо
в автомобиле с замками в режиме
суперблокировки.
Закрывание окон
При нажатии на кнопку отпирания более трех секунд стекла поднимаются.
При закрывании окон убедитесь, что никто и ничто не мешает свободному движению
стекол.
Если вы хотите оставить стекла приоткрытыми
при наличии сигнализации, следует отключить
контроль пространства салона.
Дополнительную информацию об охранной
сигнализации см. в соответствующем разделе.
Peugeot Adaptive LED technology Если автомобиль оборудован задними
3D-фонарями Full LED: лампы загораются
волнообразно при отпирании и запирании
автомобиля, а также при их включении пультом
Д У.
Определение
местонахождения автомобиля
Данная функция служит для облегчения
нахождения запертого автомобиля на стоянке с
некоторого расстояния при помощи следующих
сигналов:
–

Миг
ание указателей поворотов или стояночных
огней и/или дневных ходовых огней (в зависимости
от версии) в течение 10 секунд.
–

Вк
лючение плафонов на боковых зеркалах
заднего вида.
–

Вк
лючение плафонов общего освещения.
► Нажмите эту кнопку.
Дистанционное включение
фонарей
Наличие данной функции зависит от комплектации
автомобиля.
► Нажмите эту кнопку. При этом на
30 секунд загорятся стояночные огни, фары
