PEUGEOT 508 2021 Manuale duso (in Italian)

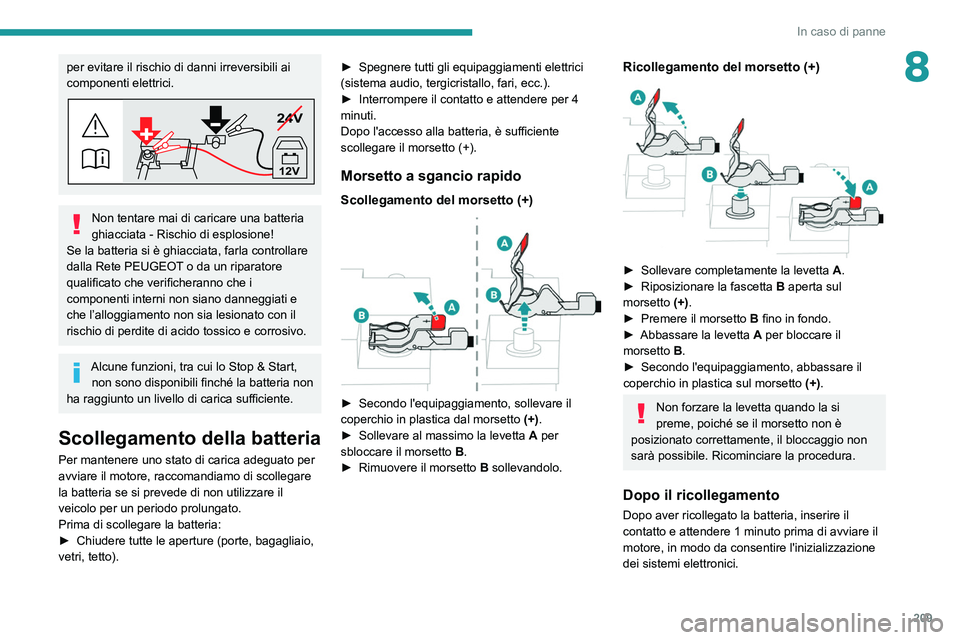

209
In caso di panne
8per evitare il rischio di danni irreversibili ai
componenti elettrici.
24V
12V
Non tentare mai di caricare una batteria
ghiacciata - Rischio di esplosione!
Se la batteria si è ghiacciata, farla controllare
dalla Rete PEUGEOT o da un riparatore
qualificato che verificheranno che i
componenti interni non siano danneggiati e
che l’alloggiamento non sia lesionato con il
rischio di perdite di acido tossico e corrosivo.
Alcune funzioni, tra cui lo Stop & Start, non sono disponibili finché la batteria non
ha raggiunto un livello di carica sufficiente.
Scollegamento della batteria
Per mantenere uno stato di carica adeguato per
avviare il motore, raccomandiamo di scollegare
la batteria se si prevede di non utilizzare il
veicolo per un periodo prolungato.
Prima di scollegare la batteria:
►

Chiudere tutte le aperture (porte, bagagliaio,
vetri, tetto). ►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, tergicristallo, fari, ecc.).
►

Interrompere il contatto e attendere per 4
minuti.
Dopo l'accesso alla batteria, è sufficiente
scollegare il morsetto (+).
Morsetto a sgancio rapido
Scollegamento del morsetto (+)

► Secondo l'equipaggiamento, sollevare il
coperchio in plastica dal morsetto (+)
.
►

Sollevare al massimo la levetta

A
per
sbloccare il morsetto

B
.
►

Rimuovere il morsetto

B
sollevandolo.
Ricollegamento del morsetto (+)

► Sollevare completamente la levetta A .
► Riposizionare la fascetta B aperta sul
morsetto (+).
►

Premere il morsetto
B fino in fondo.
►

Abbassare la levetta

A
per bloccare il
morsetto
B.
►

Secondo l'equipaggiamento, abbassare il
coperchio in plastica sul morsetto (+)

.
Non forzare la levetta quando la si
preme, poiché se il morsetto non è
posizionato correttamente, il bloccaggio non
sarà possibile. Ricominciare la procedura.
Dopo il ricollegamento
Dopo aver ricollegato la batteria, inserire il
contatto e attendere 1 minuto prima di avviare il
motore, in modo da consentire l'inizializzazione
dei sistemi elettronici.

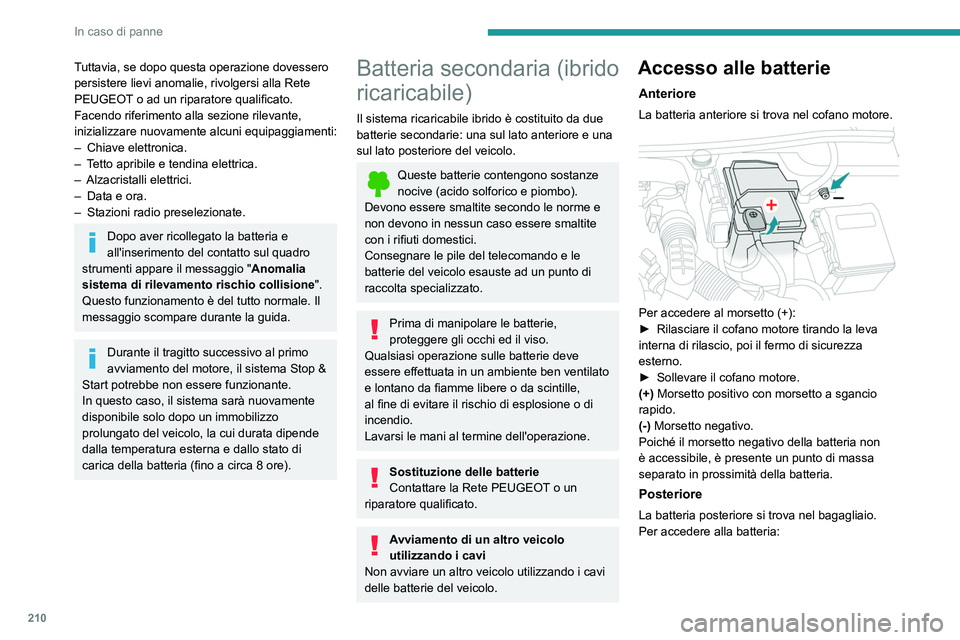

210
In caso di panne

► Sollevare il pianale del bagagliaio.
(+) Morsetto positivo, protetto da un coperchio in
plastica rosso (non accessibile).
(-) Morsetto negativo con morsetto a sgancio
rapido nero.
Carica della batteria
anteriore con un carica
batterie
Al fine di assicurare una durata ottimale della
batteria anteriore, è indispensabile mantenerne
la carica ad un livello adeguato.
In alcune circostanze, potrebbe essere
necessario caricare la batteria anteriore:
– Se si utilizza il veicolo essenzialmente per
brevi tragitti.
– In previsione di un immobilizzo prolungato di
più settimane.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
Per caricare da soli la batteria anteriore
del veicolo, utilizzare solo un carica
Tuttavia, se dopo questa operazione dovessero
persistere lievi anomalie, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Facendo riferimento alla sezione rilevante,
inizializzare nuovamente alcuni equipaggiamenti:
–

Chiave elettronica.
–


T
etto apribile e tendina elettrica.
–

Alzacristalli elettrici.
–


Data e ora.
–


Stazioni radio preselezionate.
Dopo aver ricollegato la batteria e
all'inserimento del contatto sul quadro
strumenti appare il messaggio " Anomalia
sistema di rilevamento rischio
collisione".
Questo funzionamento è del tutto normale. Il
messaggio scompare durante la guida.
Durante il tragitto successivo al primo
avviamento del motore, il sistema Stop &
Start potrebbe non essere funzionante.
In questo caso, il sistema sarà nuovamente
disponibile solo dopo un immobilizzo
prolungato del veicolo, la cui durata dipende
dalla temperatura esterna e dallo stato di
carica della batteria (fino a circa 8 ore).
Batteria secondaria (ibrido
ricaricabile)
Il sistema ricaricabile ibrido è costituito da due
batterie secondarie: una sul lato anteriore e una
sul lato posteriore del veicolo.
Queste batterie contengono sostanze
nocive (acido solforico e piombo).
Devono essere smaltite secondo le norme e
non devono in nessun caso essere smaltite
con i rifiuti domestici.
Consegnare le pile del telecomando e le
batterie del veicolo esauste ad un punto di
raccolta specializzato.
Prima di manipolare le batterie,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulle batterie deve
essere effettuata in un ambiente ben ventilato
e lontano da fiamme libere o da scintille,
al fine di evitare il rischio di esplosione o di
incendio.
Lavarsi le mani al termine dell'operazione.
Sostituzione delle batterie
Contattare la Rete PEUGEOT o un
riparatore qualificato.
Avviamento di un altro veicolo
utilizzando i cavi
Non avviare un altro veicolo utilizzando i cavi
delle batterie del veicolo.
Accesso alle batterie
Anteriore
La batteria anteriore si trova nel cofano motore.

Per accedere al morsetto (+):
► Rilasciare il cofano motore tirando la leva
interna di rilascio, poi il fermo di sicurezza
esterno.
►

Sollevare il cofano motore.
(+)

Morsetto positivo con morsetto a sgancio
rapido.
(-) Morsetto negativo.
Poiché il morsetto negativo della batteria non
è accessibile, è presente un punto di massa
separato in prossimità della batteria.
Posteriore
La batteria posteriore si trova nel bagagliaio.
Per accedere alla batteria:

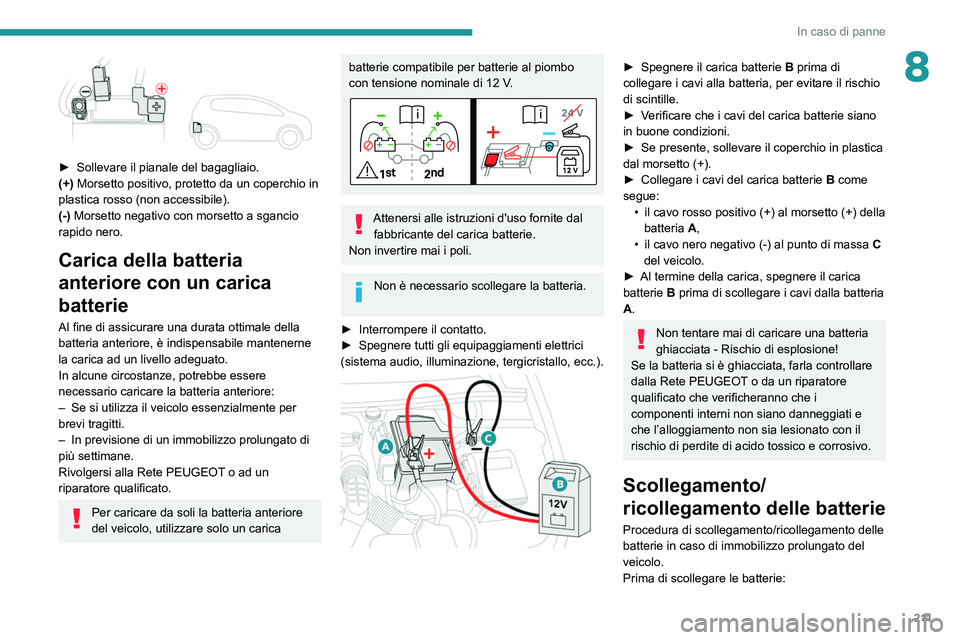

2 11
In caso di panne
8

► Sollevare il pianale del bagagliaio.
(+) Morsetto positivo, protetto da un coperchio in
plastica rosso (non accessibile).
(-) Morsetto negativo con morsetto a sgancio
rapido nero.
Carica della batteria
anteriore con un carica
batterie
Al fine di assicurare una durata ottimale della
batteria anteriore, è indispensabile mantenerne
la carica ad un livello adeguato.
In alcune circostanze, potrebbe essere
necessario caricare la batteria anteriore:
–

Se si utilizza il veicolo essenzialmente per
brevi tragitti.
–


In previsione di un immobilizzo prolungato di
più settimane.
Rivolgersi alla Rete PEUGEOT

o ad un
riparatore qualificato.
Per caricare da soli la batteria anteriore
del veicolo, utilizzare solo un carica
batterie compatibile per batterie al piombo
con tensione nominale di 12 V.
Attenersi alle istruzioni d'uso fornite dal fabbricante del carica batterie.
Non invertire mai i poli.
Non è necessario scollegare la batteria.
►

Interrompere il contatto.
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, illuminazione, tergicristallo, ecc.).


► Spegnere il carica batterie B prima di
collegare i cavi alla batteria, per evitare il rischio
di scintille.
►

V
erificare che i cavi del carica batterie siano
in buone condizioni.
►

Se presente, sollevare il coperchio in plastica
dal morsetto (+).
►


Collegare i cavi del carica batterie B

come
segue: •

il cavo rosso positivo (+) al morsetto (+) della
batteria

A,
•

il cavo nero negativo (-) al punto di massa C


del veicolo.
►

Al termine della carica, spegnere il carica
batterie

B prima di scollegare i cavi dalla batteria
A.
Non tentare mai di caricare una batteria
ghiacciata - Rischio di esplosione!
Se la batteria si è ghiacciata, farla controllare
dalla Rete PEUGEOT o da un riparatore
qualificato che verificheranno che i
componenti interni non siano danneggiati e
che l’alloggiamento non sia lesionato con il
rischio di perdite di acido tossico e corrosivo.
Scollegamento/
ricollegamento delle batterie
Procedura di scollegamento/ricollegamento delle
batterie in caso di immobilizzo prolungato del
veicolo.
Prima di scollegare le batterie:

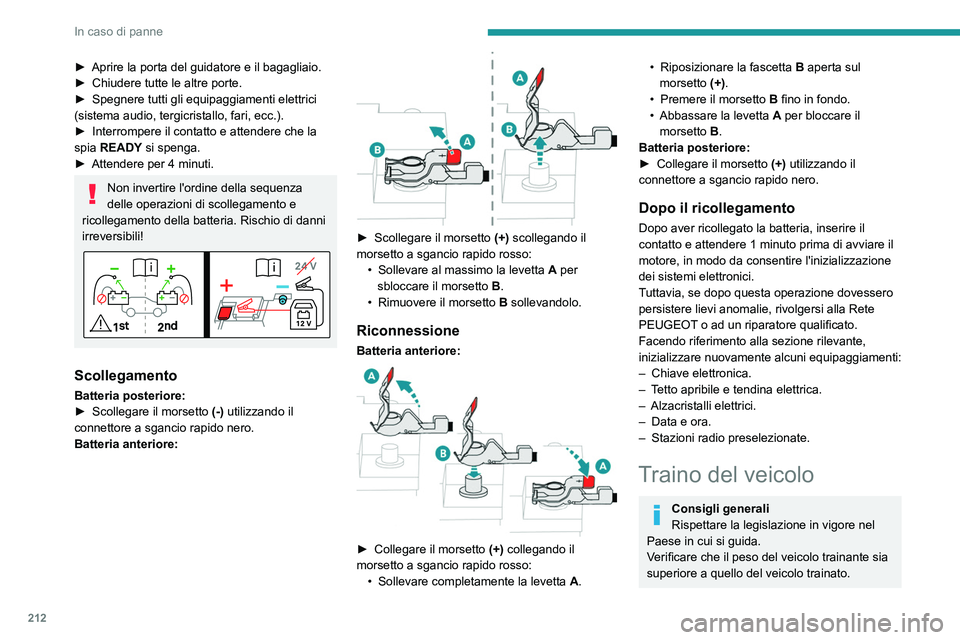

212
In caso di panne
► Aprire la porta del guidatore e il bagagliaio.
► Chiudere tutte le altre porte.
►

Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, tergicristallo, fari, ecc.).
►


Interrompere il contatto e attendere che la
spia

READY si spenga.
►

Attendere per 4 minuti.
Non invertire l'ordine della sequenza
delle operazioni di scollegamento e
ricollegamento della batteria. Rischio di danni
irreversibili!
Scollegamento
Batteria posteriore:
► Scollegare il morsetto (-)
utilizzando il
connettore a sgancio rapido nero.
Batteria anteriore:


► Scollegare il morsetto (+) scollegando il
morsetto a sgancio rapido rosso: •

Sollevare al massimo la levetta

A
per
sbloccare il morsetto

B
.
•

Rimuovere il morsetto

B
sollevandolo.
Riconnessione
Batteria anteriore:

► Collegare il morsetto (+) collegando il
morsetto a sgancio rapido rosso: •

Sollevare completamente la levetta

A
.
• Riposizionare la fascetta B aperta sul
morsetto (+).
•

Premere il morsetto
B fino in fondo.
•

Abbassare la levetta

A
per bloccare il
morsetto
B.
Batteria posteriore:
►

Collegare il morsetto (+)

utilizzando il
connettore a sgancio rapido nero.
Dopo il ricollegamento
Dopo aver ricollegato la batteria, inserire il
contatto e attendere 1 minuto prima di avviare il
motore, in modo da consentire l'inizializzazione
dei sistemi elettronici.
Tuttavia, se dopo questa operazione dovessero
persistere lievi anomalie, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Facendo riferimento alla sezione rilevante,
inizializzare nuovamente alcuni equipaggiamenti:
–

Chiave elettronica.
–


T
etto apribile e tendina elettrica.
–

Alzacristalli elettrici.
–


Data e ora.
–


Stazioni radio preselezionate.
Traino del veicolo
Consigli generali
Rispettare la legislazione in vigore nel
Paese in cui si guida.
Verificare che il peso del veicolo trainante sia
superiore a quello del veicolo trainato.

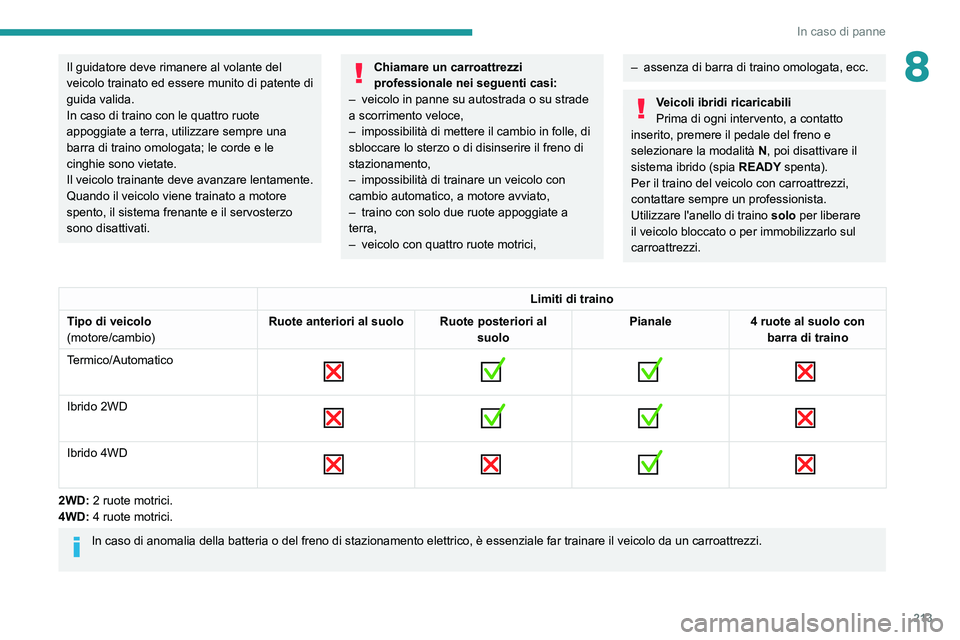

213
In caso di panne
8Il guidatore deve rimanere al volante del
veicolo trainato ed essere munito di patente di
guida valida.
In caso di traino con le quattro ruote
appoggiate a terra, utilizzare sempre una
barra di traino omologata; le corde e le
cinghie sono vietate.
Il veicolo trainante deve avanzare lentamente.
Quando il veicolo viene trainato a motore
spento, il sistema frenante e il servosterzo
sono disattivati.Chiamare un carroattrezzi
professionale nei seguenti casi:
–

veicolo in panne su autostrada o su strade
a scorrimento veloce,
–


impossibilità di mettere il cambio in folle, di
sbloccare lo sterzo o di disinserire il freno di
stazionamento,
–


impossibilità di trainare un veicolo con
cambio automatico, a motore avviato,
–


traino con solo due ruote appoggiate a
terra,
–


veicolo con quattro ruote motrici,
– assenza di barra di traino omologata, ecc.
Veicoli ibridi ricaricabili
Prima di ogni intervento, a contatto
inserito, premere il pedale del freno e
selezionare la modalità N, poi disattivare il
sistema ibrido (spia READY spenta).
Per il traino del veicolo con carroattrezzi,
contattare sempre un professionista.
Utilizzare l'anello di traino solo
per liberare
il veicolo bloccato o per immobilizzarlo sul
carroattrezzi.
Limiti di traino
Tipo di veicolo
(motore/cambio) Ruote anteriori al suolo Ruote posteriori al
suoloPianale
4 ruote al suolo con
barra di traino
Termico/Automatico


Ibrido 2WD

Ibrido 4WD

2WD: 2 ruote motrici.
4WD: 4 ruote motrici.
In caso di anomalia della batteria o del freno di stazionamento elettric\
o, è essenziale far trainare il veicolo da un carroattrezzi.

214

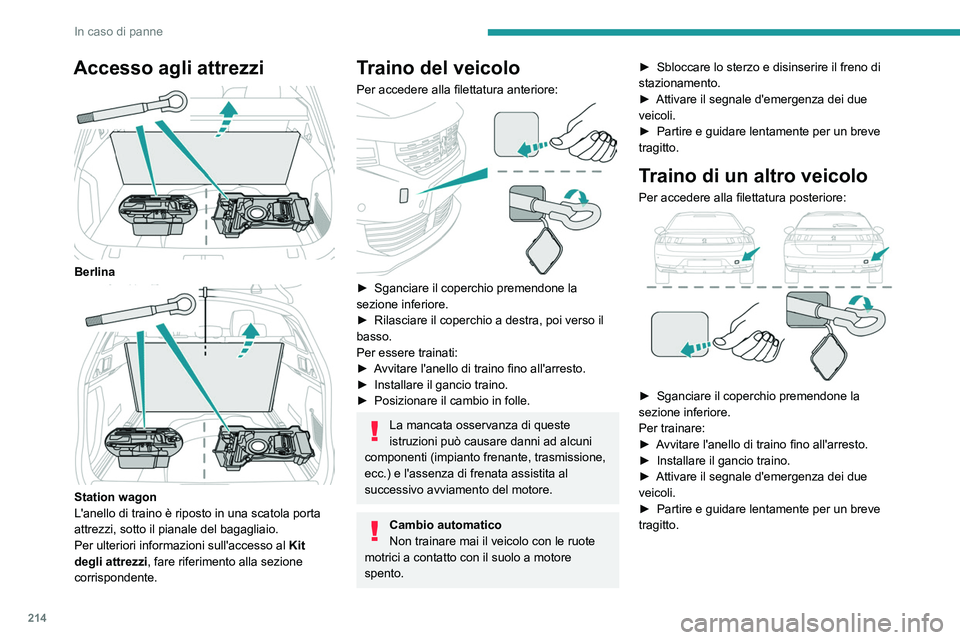

In caso di panne
Accesso agli attrezzi

Berlina

Station wagon
L'anello di traino è riposto in una scatola porta
attrezzi, sotto il pianale del bagagliaio.
Per ulteriori informazioni sull'accesso al Kit
degli attrezzi, fare riferimento alla sezione
corrispondente.
Traino del veicolo
Per accedere alla filettatura anteriore:

► Sganciare il coperchio premendone la
sezione inferiore.
►

Rilasciare il coperchio a destra, poi verso il
basso.
Per essere trainati:
►


A
vvitare l'anello di traino fino all'arresto.
►

Installare il gancio traino.
►


Posizionare il cambio in folle.
La mancata osservanza di queste
istruzioni può causare danni ad alcuni
componenti (impianto frenante, trasmissione,
ecc.) e l'assenza di frenata assistita
al
successivo avviamento del motore.
Cambio automatico
Non trainare mai il veicolo con le ruote
motrici a contatto con il suolo a motore
spento. ►

Sbloccare lo sterzo e disinserire il freno di
stazionamento.
►

Attivare il segnale d'emergenza dei due
veicoli.
►

Partire e guidare lentamente per un breve
tragitto.
Traino di un altro veicolo
Per accedere alla filettatura posteriore:

► Sganciare il coperchio premendone la
sezione inferiore.
Per trainare:
►

A
vvitare l'anello di traino fino all'arresto.
►

Installare il gancio traino.
►


Attivare il segnale d'emergenza dei due
veicoli.
►


Partire e guidare lentamente per un breve
tragitto.

215

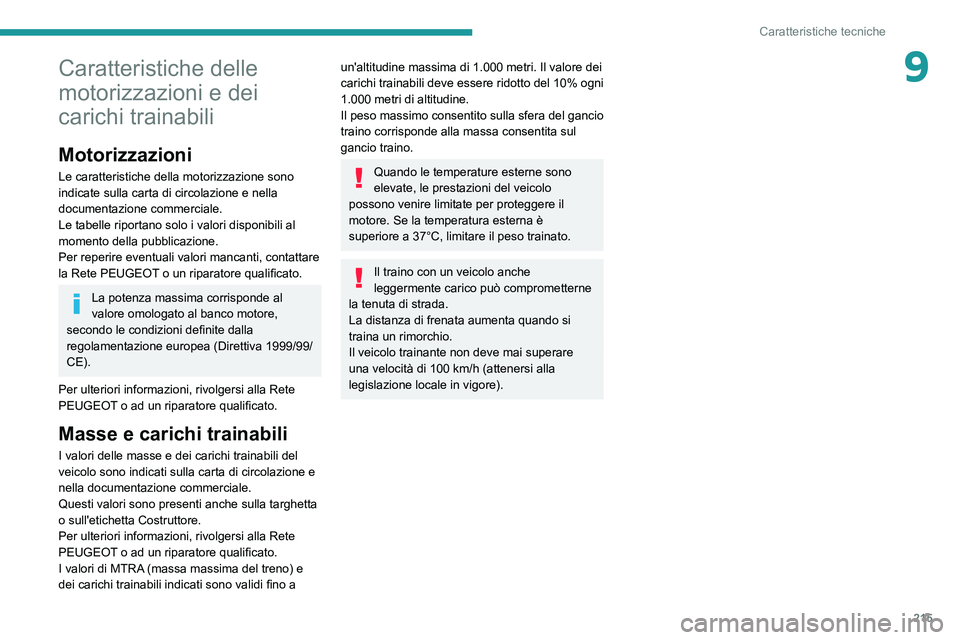

Caratteristiche tecniche
9Caratteristiche delle
motorizzazioni e dei
carichi trainabili
Motorizzazioni
Le caratteristiche della motorizzazione sono
indicate sulla carta di circolazione e nella
documentazione commerciale.
Le tabelle riportano solo i valori disponibili al
momento della pubblicazione.
Per reperire eventuali valori mancanti, contattare
la Rete PEUGEOT o un riparatore qualificato.
La potenza massima corrisponde al
valore omologato al banco motore,
secondo le condizioni definite dalla
regolamentazione europea (Direttiva 1999/99/
CE).
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Masse e carichi trainabili
I valori delle masse e dei carichi trainabili del
veicolo sono indicati sulla carta di circolazione e
nella documentazione commerciale.
Questi valori sono presenti anche sulla targhetta
o sull'etichetta Costruttore.
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
I valori di MTRA (massa massima del treno) e
dei carichi trainabili indicati sono validi fino a
un'altitudine massima di 1.000 metri. Il valore dei
carichi trainabili deve essere ridotto del 10% ogni
1.000 metri di altitudine.
Il peso massimo consentito sulla sfera del gancio
traino corrisponde alla massa consentita sul
gancio traino.
Quando le temperature esterne sono
elevate, le prestazioni del veicolo
possono venire limitate per proteggere il
motore. Se la temperatura esterna è
superiore a 37°C, limitare il peso trainato.
Il traino con un veicolo anche
leggermente carico può comprometterne
la tenuta di strada.
La distanza di frenata aumenta quando si
traina un rimorchio.
Il veicolo trainante non deve mai superare
una velocità di 100
km/h (attenersi alla
legislazione locale in vigore).

216
Caratteristiche tecniche

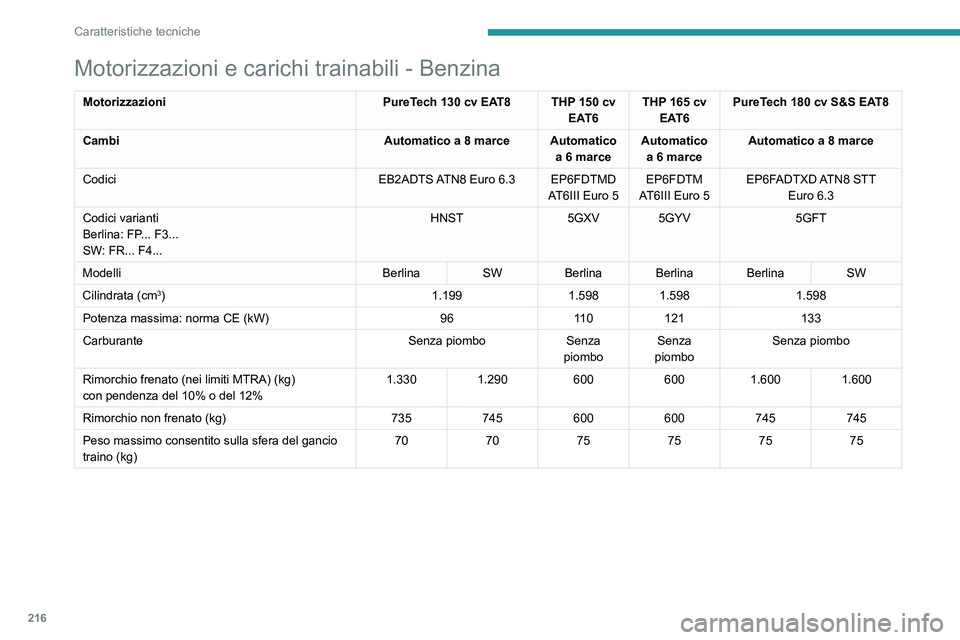

Motorizzazioni e carichi trainabili - Benzina
MotorizzazioniPureTech 130 cv EAT8 THP 150 cv
EAT6THP 165 cv
EAT6 PureTech 180 cv S&S EAT8
Cambi Automatico a 8 marce Automatico
a 6 marceAutomatico
a 6 marce Automatico a 8 marce
Codici EB2ADTS ATN8 Euro
6.3 EP6FDTMD AT6III Euro
5EP6FDTM
AT6III Euro
5EP6FADTXD ATN8 STT
Euro
6.3
Codici varianti
Berlina: FP... F3...
SW: FR... F4... HNST
5GXV 5GYV 5GFT
Modelli BerlinaSWBerlina Berlina Berlina SW
Cilindrata (cm
3) 1.1991.5981.598 1.598
Potenza massima: norma CE (kW) 9611 0121 133
Carburante Senza piomboSenza
piombo Senza
piombo Senza piombo
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 1.330
1.290 6006001.600 1.600
Rimorchio non frenato (kg) 735745600600745745
Peso massimo consentito sulla sfera del gancio
traino (kg) 70
7075757575

217
Caratteristiche tecniche

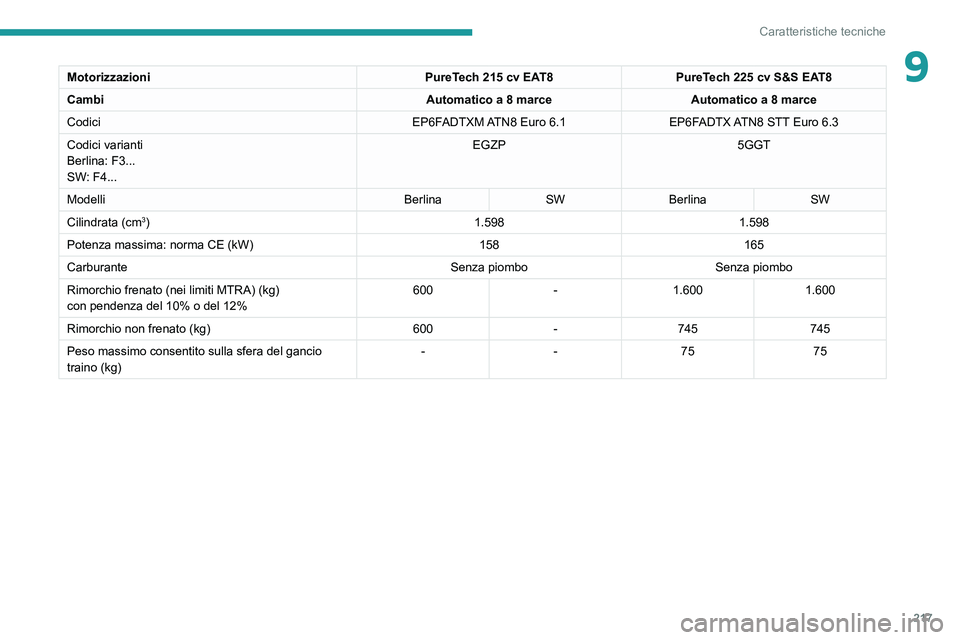

9MotorizzazioniPureTech 215 cv EAT8PureTech 225 cv S&S EAT8
Cambi Automatico a 8 marceAutomatico a 8 marce
Codici EP6FADTXM ATN8 Euro
6.1EP6FADTX ATN8 STT Euro
6.3
Codici varianti
Berlina: F3...
SW: F4... EGZP
5GGT
Modelli BerlinaSWBerlina SW
Cilindrata (cm
3) 1.5981.598
Potenza massima: norma CE (kW) 158165
Carburante Senza piomboSenza piombo
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 600
-1.600 1.600
Rimorchio non frenato (kg) 600-745 745
Peso massimo consentito sulla sfera del gancio
traino (kg) -
-75 75

218
Caratteristiche tecniche
Motorizzazioni e carichi trainabili - Diesel
MotorizzazioniHDi 180 cv EAT8
Cambi Automatico a 8 marce
Codici DW10FC AMN8 Euro 5
Codici varianti
Berlina: FH...
SW: FJ... EHZN
Modelli BerlinaSW
Cilindrata (cm
3) 1.997
Potenza massima: norma CE (kW) 133
Carburante Diesel
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 600
1.800* 600
1.800*
Rimorchio non frenato (kg) 600
750* 600
750*
Peso massimo consentito sulla sfera del gancio
traino (kg) 75
75
* Solo per la Russia.

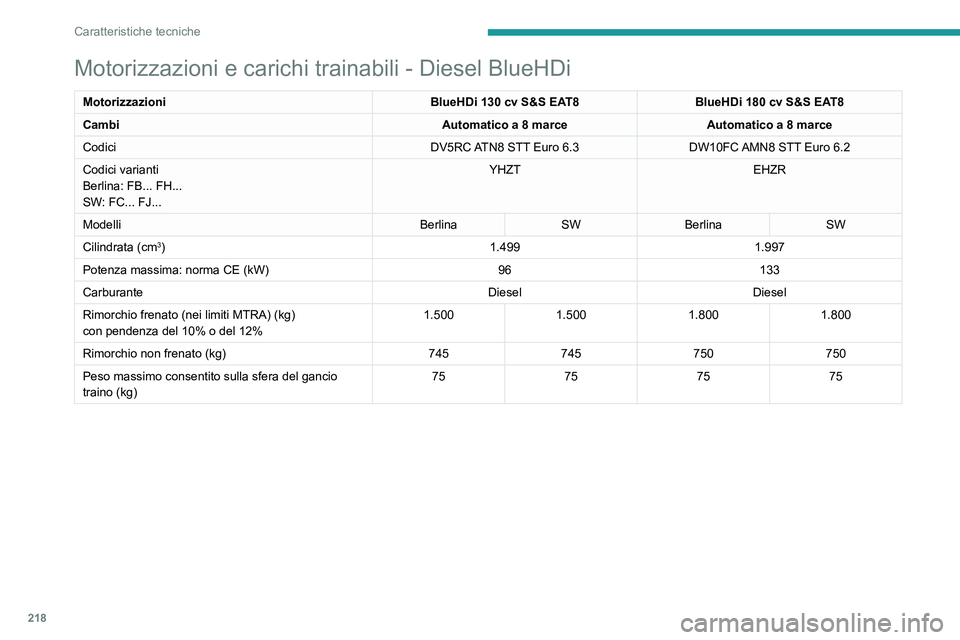

Motorizzazioni e carichi trainabili - Diesel BlueHDi
Motorizzazioni BlueHDi 130 cv S&S EAT8BlueHDi 180 cv S&S EAT8
Cambi Automatico a 8 marceAutomatico a 8 marce
Codici DV5RC ATN8 STT Euro
6.3DW10FC AMN8 STT Euro
6.2
Codici varianti
Berlina: FB... FH...
SW: FC... FJ... YHZT
EHZR
Modelli BerlinaSWBerlina SW
Cilindrata (cm
3) 1.4991.997
Potenza massima: norma CE (kW) 96133
Carburante DieselDiesel
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 1.500
1.5001.8001.800
Rimorchio non frenato (kg) 745745750750
Peso massimo consentito sulla sfera del gancio
traino (kg) 75
757575
