Hyödyllisiä tietoja

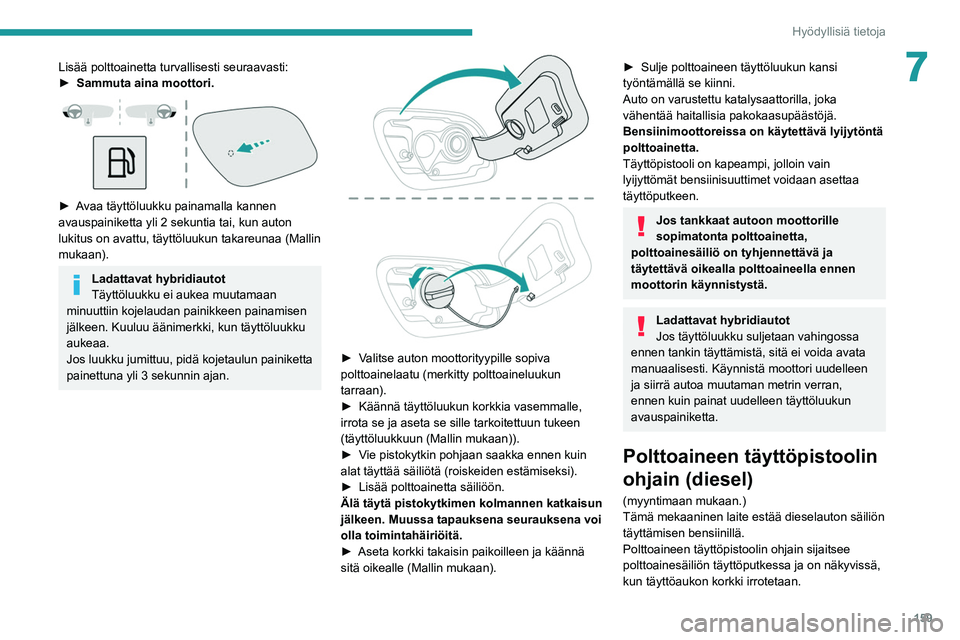

7Lisää polttoainetta turvallisesti seuraavasti:
► Sammuta aina moottori.


►  Avaa täyttöluukku painamalla kannen avauspainiketta yli 2 sekuntia tai, kun auton
lukitus on avattu, täyttöluukun takareunaa (Mallin
mukaan).
Ladattavat hybridiautot
Täyttöluukku ei aukea muutamaan
minuuttiin kojelaudan painikkeen painamisen
jälkeen. Kuuluu äänimerkki, kun täyttöluukku
aukeaa.
Jos luukku jumittuu, pidä kojetaulun painiketta
painettuna yli 3 sekunnin ajan.


►  Valitse auton moottorityypille sopiva polttoainelaatu (merkitty polttoaineluukun
tarraan).
► 
Käännä   täyttöluukun   korkkia   vasemmalle,  
irrota se ja aseta se sille tarkoitettuun tukeen
(täyttöluukkuun (Mallin mukaan)).
► 

Vie   pistokytkin   pohjaan   saakka   ennen   kuin  
alat täyttää säiliötä (roiskeiden estämiseksi).
► 

Lisää   polttoainetta   säiliöön.
Älä täytä pistokytkimen kolmannen katkaisun
jälkeen. Muussa tapauksena seurauksena voi
olla toimintahäiriöitä.
►  Aseta
  korkki   takaisin   paikoilleen   ja   käännä  
sitä oikealle (Mallin mukaan).
►  Sulje polttoaineen täyttöluukun kansi työntämällä se kiinni.
Auto on varustettu katalysaattorilla, joka
vähentää haitallisia pakokaasupäästöjä.
Bensiinimoottoreissa on käytettävä lyijytöntä
polttoainetta.
Täyttöpistooli on kapeampi, jolloin vain
lyijyttömät bensiinisuuttimet voidaan asettaa
täyttöputkeen.
Jos tankkaat autoon moottorille
sopimatonta polttoainetta,
polttoainesäiliö on tyhjennettävä ja
täytettävä oikealla polttoaineella ennen
moottorin käynnistystä.
Ladattavat hybridiautot
Jos täyttöluukku suljetaan vahingossa
ennen tankin täyttämistä, sitä ei voida avata
manuaalisesti. Käynnistä moottori uudelleen
ja siirrä autoa muutaman metrin verran,
ennen kuin painat uudelleen täyttöluukun
avauspainiketta.
Polttoaineen täyttöpistoolin
ohjain (diesel)
(myyntimaan mukaan.)
Tämä mekaaninen laite estää dieselauton säiliön
täyttämisen bensiinillä.
Polttoaineen täyttöpistoolin ohjain sijaitsee
polttoainesäiliön täyttöputkessa ja on näkyvissä,
kun täyttöaukon korkki irrotetaan.

160
Hyödyllisiä tietoja
Autoa ei saa pestä silloin, kun akku on
latauksessa.
Pesu korkeapainepesulla
Sähköosien vaurioiden välttämiseksi
moottoritilan ja auton alustan
korkeapainepesu on kielletty.
Käytä enintään 80 baarin painetta pestessäsi
koria.
Älä koskaan päästä liittimeen tai
latauspistokytkimeen vettä tai pölyä
– sähköiskun tai tulipalon vaara!
Älä koskaan yhdistä/irrota latauspistokytkintä
tai kaapelia märin käsin – sähköiskun vaara!
Ajoakusto
Li-ion (litiumioni) -ajoakusto varastoi ajoneuvon
liikkumiseen vaadittavan sähköenergian.
Se sijaitsee takaistuinten alla.
Ajoakuston toiminta-alue vaihtelee ajotyypin,
reitin, lämpömukavuuslaitteiden käytön ja sen
komponenttien ikääntymisen mukaan.
Ajoakuston vanheneminen riippuu useista tekijöistä, kuten ilmasto-
olosuhteista ja matkustetuista kilometreistä.
Mikäli ajoakustoon tulee vakava
vaurio
Omatoimiset auton korjaustyöt on
ehdottomasti kielletty.

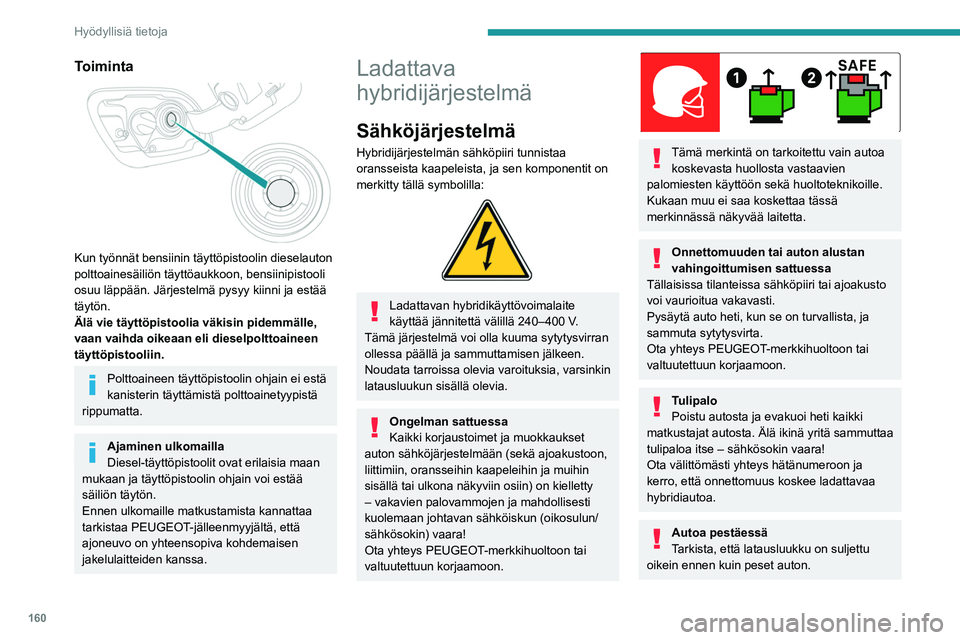

Toiminta

Kun työnnät bensiinin täyttöpistoolin dieselauton
polttoainesäiliön täyttöaukkoon, bensiinipistooli
osuu läppään. Järjestelmä pysyy kiinni ja estää
täytön.
Älä vie täyttöpistoolia väkisin pidemmälle,
vaan vaihda oikeaan eli dieselpolttoaineen
täyttöpistooliin.
Polttoaineen täyttöpistoolin ohjain ei estä
kanisterin täyttämistä polttoainetyypistä
rippumatta.
Ajaminen ulkomailla
Diesel-täyttöpistoolit ovat erilaisia maan
mukaan ja täyttöpistoolin ohjain voi estää
säiliön täytön.
Ennen ulkomaille matkustamista kannattaa
tarkistaa PEUGEOT-jälleenmyyjältä, että
ajoneuvo on yhteensopiva kohdemaisen
jakelulaitteiden kanssa.
Ladattava
hybridijärjestelmä
Sähköjärjestelmä
Hybridijärjestelmän sähköpiiri tunnistaa
oransseista kaapeleista, ja sen komponentit on
merkitty tällä symbolilla:


Ladattavan hybridikäyttövoimalaite
käyttää jännitettä välillä 240–400 V.
Tämä järjestelmä voi olla kuuma sytytysvirran
ollessa päällä ja sammuttamisen jälkeen.
Noudata tarroissa olevia varoituksia, varsinkin
latausluukun sisällä olevia.
Ongelman sattuessa
Kaikki korjaustoimet ja muokkaukset
auton sähköjärjestelmään (sekä ajoakustoon,
liittimiin, oransseihin kaapeleihin ja muihin
sisällä tai ulkona näkyviin osiin) on kielletty
– vakavien palovammojen ja mahdollisesti
kuolemaan johtavan sähköiskun (oikosulun/
sähkösokin) vaara!
Ota yhteys PEUGEOT-merkkihuoltoon tai
valtuutettuun korjaamoon.


Tämä merkintä on tarkoitettu vain autoa koskevasta huollosta vastaavien
palomiesten käyttöön sekä huoltoteknikoille.
Kukaan muu ei saa koskettaa tässä
merkinnässä näkyvää laitetta.
Onnettomuuden tai auton alustan
vahingoittumisen sattuessa
Tällaisissa tilanteissa sähköpiiri tai ajoakusto
voi vaurioitua vakavasti.
Pysäytä auto heti, kun se on turvallista, ja
sammuta sytytysvirta.
Ota yhteys PEUGEOT-merkkihuoltoon tai
valtuutettuun korjaamoon.
Tulipalo
Poistu autosta ja evakuoi heti kaikki
matkustajat autosta. Älä ikinä yritä sammuttaa
tulipaloa itse – sähkösokin vaara!
Ota välittömästi yhteys hätänumeroon ja
kerro, että onnettomuus koskee ladattavaa
hybridiautoa.
Autoa pestäessä
Tarkista, että latausluukku on suljettu
oikein ennen kuin peset auton.

161
Hyödyllisiä tietoja

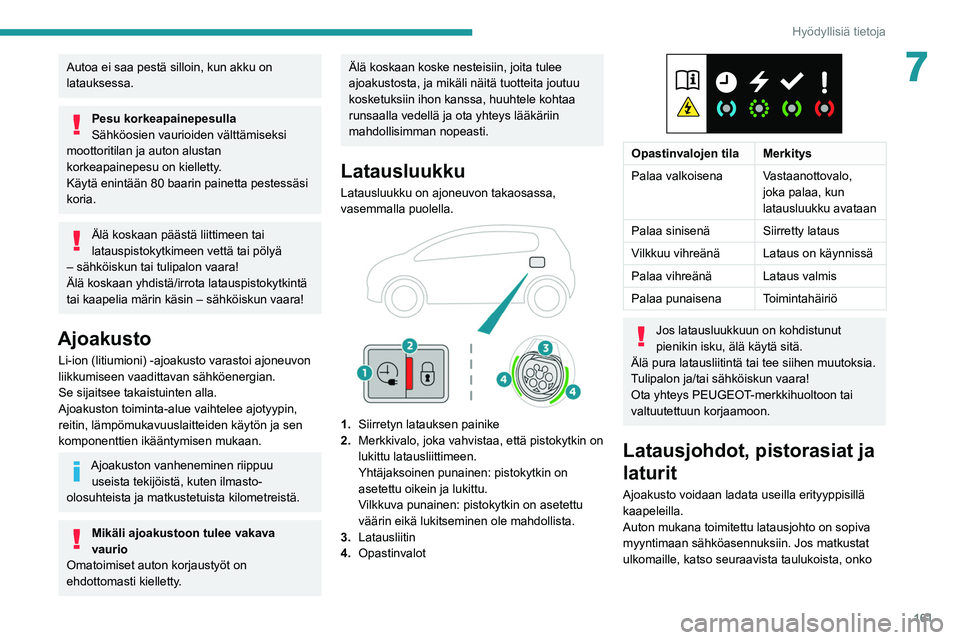

7Autoa ei saa pestä silloin, kun akku on
latauksessa.
Pesu korkeapainepesulla
Sähköosien vaurioiden välttämiseksi
moottoritilan ja auton alustan
korkeapainepesu on kielletty.
Käytä enintään 80 baarin painetta pestessäsi
koria.
Älä koskaan päästä liittimeen tai
latauspistokytkimeen vettä tai pölyä
– sähköiskun tai tulipalon vaara!
Älä koskaan yhdistä/irrota latauspistokytkintä
tai kaapelia märin käsin – sähköiskun vaara!
Ajoakusto
Li-ion (litiumioni) -ajoakusto varastoi ajoneuvon
liikkumiseen vaadittavan sähköenergian.
Se sijaitsee takaistuinten alla.
Ajoakuston toiminta-alue vaihtelee ajotyypin,
reitin, lämpömukavuuslaitteiden käytön ja sen
komponenttien ikääntymisen mukaan.
Ajoakuston vanheneminen riippuu useista tekijöistä, kuten ilmasto-
olosuhteista ja matkustetuista kilometreistä.
Mikäli ajoakustoon tulee vakava
vaurio
Omatoimiset auton korjaustyöt on
ehdottomasti kielletty.
Älä koskaan koske nesteisiin, joita tulee
ajoakustosta, ja mikäli näitä tuotteita joutuu
kosketuksiin ihon kanssa, huuhtele kohtaa
runsaalla vedellä ja ota yhteys lääkäriin
mahdollisimman nopeasti.
Latausluukku
Latausluukku on ajoneuvon takaosassa,
vasemmalla puolella.


1. Siirretyn latauksen painike
2. Merkkivalo, joka vahvistaa, että pistokytkin on
lukittu latausliittimeen.
Yhtäjaksoinen punainen: pistokytkin on
asetettu oikein ja lukittu.
Vilkkuva punainen: pistokytkin on asetettu
väärin eikä lukitseminen ole mahdollista.
3. Latausliitin
4. Opastinvalot


Opastinvalojen tila Merkitys
Palaa valkoisena Vastaanottovalo,
joka palaa, kun
latausluukku avataan
Palaa sinisenä Siirretty lataus
Vilkkuu vihreänä Lataus on käynnissä
Palaa vihreänä Lataus valmis
Palaa punaisena Toimintahäiriö
Jos latausluukkuun on kohdistunut
pienikin isku, älä käytä sitä.
Älä pura latausliitintä tai tee siihen muutoksia.
Tulipalon ja/tai sähköiskun vaara!
Ota yhteys PEUGEOT-merkkihuoltoon tai
valtuutettuun korjaamoon.
Latausjohdot, pistorasiat ja
laturit
Ajoakusto voidaan ladata useilla erityyppisillä
kaapeleilla.
Auton mukana toimitettu latausjohto on sopiva
myyntimaan sähköasennuksiin. Jos matkustat
ulkomaille, katso seuraavista taulukoista, onko

162
Hyödyllisiä tietoja
Lataustyypit
KaapelityyppiYhteensopivuus Tekniset tiedot
Tila 2 -latausjohto integroidulla ohjausyksiköllä


Tunnistetarra C latausliittimessä (auto). Tavallinen sähköpistorasia
A (maakohtaisia
eroja).


Latausrajoitus on 8 A.
Green Up -tyyppinen pistorasia B.


Latausrajoitus on 16 A.
Tila 3 -latausjohto


Tunnistetarrat C latausliittimessä (auto) ja D
pistokkeessa (laturi). Nopean latauksen latausyksikön pistoke
A.


Latausrajoitus on 32 A.
Nopean latauksen Wallbox-latausyksikkö B.


latausjohtosi yhteensopiva maan paikallisten
sähköasennusten kanssa.
Ota yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon hankkiaksesi sopivan
latausjohdon.

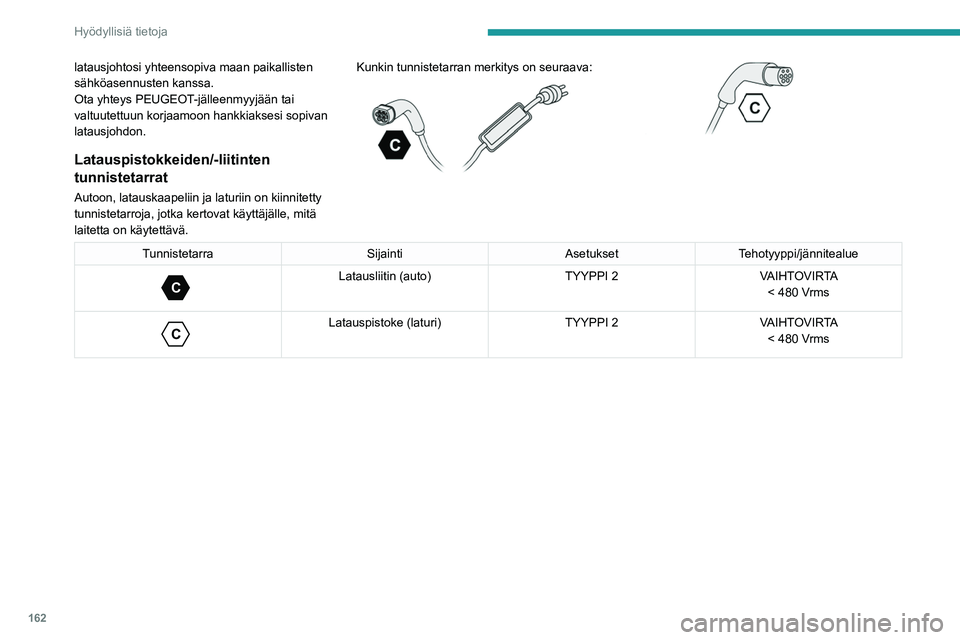

Latauspistokkeiden/-liitinten
tunnistetarrat
Autoon, latauskaapeliin ja laturiin on kiinnitetty
tunnistetarroja, jotka kertovat käyttäjälle, mitä
laitetta on käytettävä. Kunkin tunnistetarran merkitys on seuraava:




Tunnistetarra SijaintiAsetuksetTehotyyppi/jännitealue
C
Latausliitin (auto) TYYPPI 2VAIHTOVIRTA
< 480 Vrms

C
Latauspistoke (laturi) TYYPPI 2VAIHTOVIRTA
< 480 Vrms

163
Hyödyllisiä tietoja

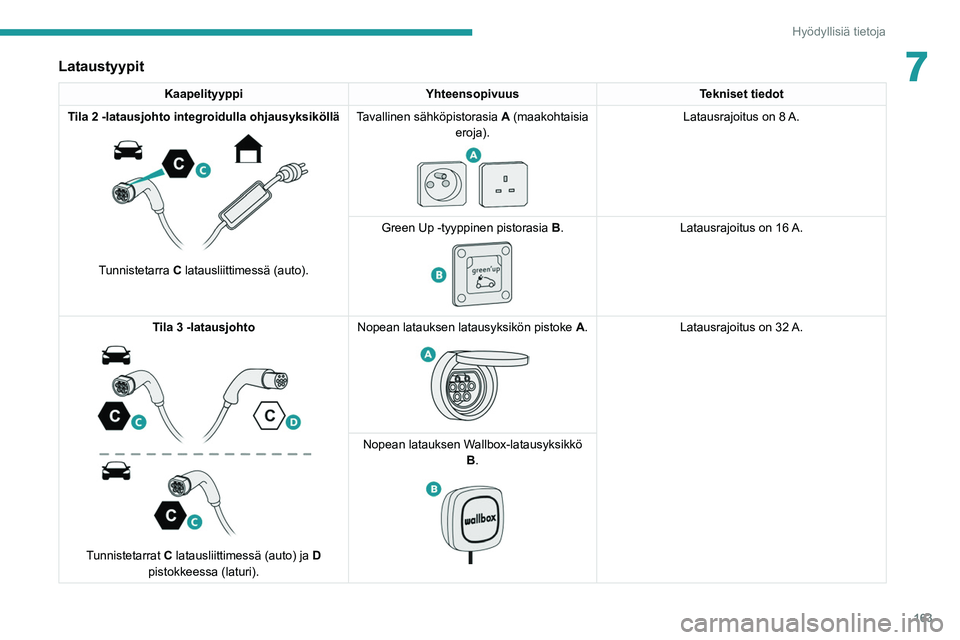

7Lataustyypit
KaapelityyppiYhteensopivuus Tekniset tiedot
Tila 2 -latausjohto integroidulla ohjausyksiköllä


Tunnistetarra C latausliittimessä (auto). Tavallinen sähköpistorasia
A (maakohtaisia
eroja).


Latausrajoitus on 8 A.
Green Up -tyyppinen pistorasia B.


Latausrajoitus on 16 A.
Tila 3 -latausjohto


Tunnistetarrat C latausliittimessä (auto) ja D
pistokkeessa (laturi). Nopean latauksen latausyksikön pistoke
A.


Latausrajoitus on 32 A.
Nopean latauksen Wallbox-latausyksikkö B.

164
Hyödyllisiä tietoja

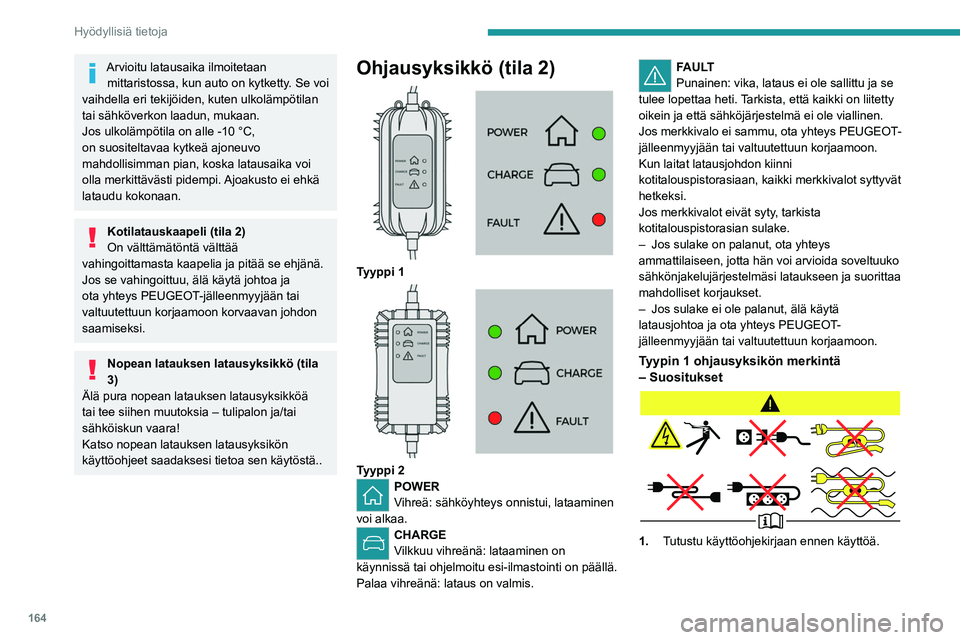

Arvioitu latausaika ilmoitetaan mittaristossa, kun auto on kytketty. Se voi
vaihdella eri tekijöiden, kuten ulkolämpötilan
tai sähköverkon laadun, mukaan.
Jos ulkolämpötila on alle -10 °C,
on suositeltavaa kytkeä ajoneuvo
mahdollisimman pian, koska latausaika voi
olla merkittävästi pidempi. Ajoakusto ei ehkä
lataudu kokonaan.
Kotilatauskaapeli (tila 2)
On välttämätöntä välttää
vahingoittamasta kaapelia ja pitää se ehjänä.
Jos se vahingoittuu, älä käytä johtoa ja
ota yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon korvaavan johdon
saamiseksi.
Nopean latauksen latausyksikkö (tila
3)
Älä pura nopean latauksen latausyksikköä
tai tee siihen muutoksia – tulipalon ja/tai
sähköiskun vaara!
Katso nopean latauksen latausyksikön
käyttöohjeet saadaksesi tietoa sen käytöstä..
Ohjausyksikkö (tila 2)

Tyyppi 1

Tyyppi 2POWER
Vihreä: sähköyhteys onnistui, lataaminen
voi alkaa.
CHARGE
Vilkkuu vihreänä: lataaminen on
käynnissä tai ohjelmoitu esi-ilmastointi on päällä.
Palaa vihreänä: lataus on valmis.
FAULT
Punainen: vika, lataus ei ole sallittu ja se
tulee lopettaa heti. Tarkista, että kaikki on liitetty
oikein ja että sähköjärjestelmä ei ole viallinen.
Jos merkkivalo ei sammu, ota yhteys PEUGEOT-
jälleenmyyjään tai valtuutettuun korjaamoon.
Kun laitat latausjohdon kiinni
kotitalouspistorasiaan, kaikki merkkivalot syttyvät
hetkeksi.
Jos merkkivalot eivät syty, tarkista
kotitalouspistorasian sulake.
–

Jos sulake on palanut, ota yhteys
ammattilaiseen, jotta hän voi arvioida soveltuuko
sähkönjakelujärjestelmäsi lataukseen ja suorittaa
mahdolliset korjaukset.
–


Jos sulake ei ole palanut, älä käytä
latausjohtoa ja ota yhteys PEUGEOT

-
jälleenmyyjään tai valtuutettuun korjaamoon.
Tyypin 1 ohjausyksikön merkintä
– Suositukset
1. Tutustu käyttöohjekirjaan ennen käyttöä.

165
Hyödyllisiä tietoja

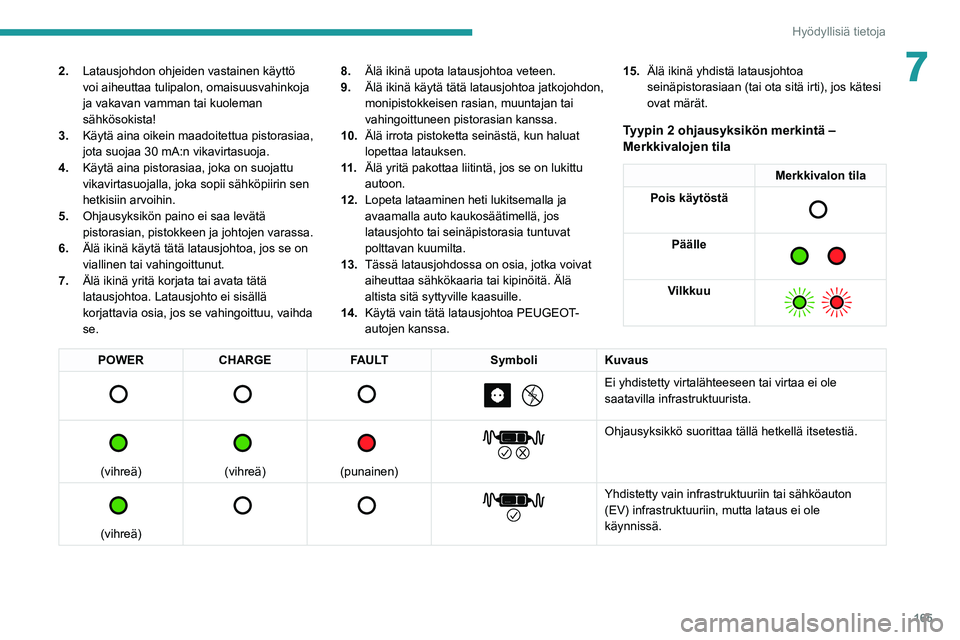

72.Latausjohdon ohjeiden vastainen käyttö
voi aiheuttaa tulipalon, omaisuusvahinkoja
ja vakavan vamman tai kuoleman
sähkösokista!
3. Käytä aina oikein maadoitettua pistorasiaa,
jota suojaa 30 mA:n vikavirtasuoja.
4. Käytä aina pistorasiaa, joka on suojattu
vikavirtasuojalla, joka sopii sähköpiirin sen
hetkisiin arvoihin.
5. Ohjausyksikön paino ei saa levätä
pistorasian, pistokkeen ja johtojen varassa.
6. Älä ikinä käytä tätä latausjohtoa, jos se on
viallinen tai vahingoittunut.
7. Älä ikinä yritä korjata tai avata tätä
latausjohtoa. Latausjohto ei sisällä
korjattavia osia, jos se vahingoittuu, vaihda
se. 8.
Älä ikinä upota latausjohtoa veteen.
9. Älä ikinä käytä tätä latausjohtoa jatkojohdon,
monipistokkeisen rasian, muuntajan tai
vahingoittuneen pistorasian kanssa.
10. Älä irrota pistoketta seinästä, kun haluat
lopettaa latauksen.
11 . Älä yritä pakottaa liitintä, jos se on lukittu
autoon.
12. Lopeta lataaminen heti lukitsemalla ja
avaamalla auto kaukosäätimellä, jos
latausjohto tai seinäpistorasia tuntuvat
polttavan kuumilta.
13. Tässä latausjohdossa on osia, jotka voivat
aiheuttaa sähkökaaria tai kipinöitä. Älä
altista sitä syttyville kaasuille.
14. Käytä vain tätä latausjohtoa PEUGEOT-
autojen kanssa. 15.
Älä ikinä yhdistä latausjohtoa
seinäpistorasiaan (tai ota sitä irti), jos kätesi
ovat märät.
Tyypin 2 ohjausyksikön merkintä –
Merkkivalojen tila
Merkkivalon tila
Pois käytöstä

Päälle

Vilkkuu

POWER CHARGE FAULT SymboliKuvaus

Ei yhdistetty virtalähteeseen tai virtaa ei ole
saatavilla infrastruktuurista.


(vihreä)


(vihreä)


(punainen)


Ohjausyksikkö suorittaa tällä hetkellä itsetestiä.


(vihreä)


Yhdistetty vain infrastruktuuriin tai sähköauton
(EV) infrastruktuuriin, mutta lataus ei ole
käynnissä.

166
Hyödyllisiä tietoja
POWERCHARGE FAULT SymboliKuvaus

(vihreä)


(vihreä)



Yhdistetty virtalähteeseen ja sähköautoon.
Sähköauto on ladattavana tai ohjelmoitava
lämmitystoimintosekvenssi on käynnissä.


(vihreä)


(vihreä)



Yhdistetty virtalähteeseen ja sähköautoon.
Sähköauto odottaa latausta tai sähköauton lataus
on valmis.


(punainen)


Ohjausyksikön toimintahäiriö. Latausta ei sallita.
Jos virheen osoitin tulee näkyviin manuaalisen
uudelleenkäynnistyksen jälkeen, PEUGEOT-
jälleenmyyjän on tarkistettava ohjainyksikkö ennen
seuraavaa latausta.


(vihreä)


(vihreä)


(punainen)


Ohjausyksikkö on diagnostiikkatilassa.
Manuaalinen nollaustoimenpide
Ohjainyksikkö voidaan nollata irrottamalla latausliitin ja seinäss\
ä oleva pistoke samanaikaisesti.
Kiinnitä sen jälkeen seinään kiinnitettävä pistoke. Ka\
tso lisätietoja käyttöoppaasta.
Tyypin 2 ohjausyksikön merkintä
– Suositukset
Tutustu käyttöohjekirjaan ennen käyttöä.
1. Latausjohdon ohjeiden vastainen käyttö
voi aiheuttaa tulipalon, omaisuusvahinkoja
ja vakavan vamman tai kuoleman
sähkösokista!
2. Käytä aina oikein maadoitettua pistorasiaa,
jota suojaa 30 mA:n vikavirtasuoja.

167
Hyödyllisiä tietoja
73.Käytä aina pistorasiaa, joka on suojattu
vikavirtasuojalla, joka sopii sähköpiirin sen
hetkisiin arvoihin.
4. Ohjausyksikön paino ei saa levätä
pistorasian, pistokkeen ja johtojen varassa.
5. Älä ikinä käytä tätä latausjohtoa, jos se on
viallinen tai vahingoittunut.
6. Älä ikinä yritä korjata tai avata tätä
latausjohtoa. Latausjohto ei sisällä
korjattavia osia, jos se vahingoittuu, vaihda
se.
7. Älä ikinä upota latausjohtoa veteen.
8. Älä ikinä käytä tätä latausjohtoa jatkojohdon,
monipistokkeisen rasian, muuntajan tai
vahingoittuneen pistorasian kanssa.
9. Älä irrota pistoketta seinästä, kun haluat
lopettaa latauksen.
10. Lopeta lataaminen heti lukitsemalla ja
avaamalla auto kaukosäätimellä, jos
latausjohto tai seinäpistorasia tuntuvat
polttavan kuumilta.
11 . Tässä latausjohdossa on osia, jotka voivat
aiheuttaa sähkökaaria tai kipinöitä. Älä
altista sitä syttyville kaasuille.
12. Käytä vain tätä latausjohtoa PEUGEOT-
autojen kanssa.
13. Älä ikinä yhdistä latausjohtoa
seinäpistorasiaan (tai ota sitä irti), jos kätesi
ovat märät.
14. Älä yritä pakottaa liitintä, jos se on lukittu
autoon.Ajoakuston lataus
(ladattava hybridi)
Jos haluat ladata akuston täyteen, seuraa
menettelyä keskeyttämättä sitä, kunnes se
loppuu automaattisesti. Latauksen voi suorittaa
heti (oletus) tai ajastettuna myöhemmin.
Siirretty lataus määritetään joko
kosketusnäytön tai
MYPEUGEOT
APP-sovelluksen kautta.
Kun auto on liitettynä, seuraavat tiedot tulevat
mittaristoon:
–

Akun tila (%)
–


Ajettavissa oleva matka (km tai maili)
–


Arvioitu latausaika (laskeminen voi kestää
muutaman sekunnin)
–


Latausnopeus (kW/h)
Kun mittaristo on asetettu valmiustilaan, nämä
tiedot voidaan näyttää uudelleen avaamalla
ajoneuvon lukitus tai avaamalla ovi.
Voit tarkkailla latauksen edistymistä
MYPEUGEOT APP-sovelluksella.
Katso lisätietoja etätoiminnoista asiaa
käsittelevästä kohdasta.
Lounge-tila
Kun ajoneuvo on liitetty, on mahdollista
kytkeä sytytysvirta päälle ja käyttää useita
tunteja tiettyjä toimintoja, kuten audio-,
telematiikka- ja ilmastointijärjestelmää.
Auto käyttämätön 1–12 kuukautta
Tyhjennä ajoakusto mittaristossa olevan
lataustason osoittimen mukaan 2–3 palkkiin
asti.
Älä liitä latauskaapelia.
Pysäköi auto aina paikkaan, jonka lämpötila
on välillä -10–30 °C (pysäköinti äärimmäisissä
lämpötiloissa voi vaurioittaa ajoakustoa).
Katso Lisävarusteakku (ladattava
hybridi) -osiosta lisätietoja akun
irrotustoimenpiteeseen liittyen.
Varotoimenpiteet
Ladattavat hybridiautot kehitettiin kansainvälinen
ionisoimattoman säteilyn komission eli ICNIRPin
(International Commission on Non-Ionizing
Radiation Protection) 1998 suosittelemien
sähkömagneettikenttien rajoituksia koskevien
ohjeaiheiden mukaan.
Henkilöiden, joilla on sydämen tahdistin
tai vastaava laite, tulee kysyä lääkäriltään
mahdollisista turvatoimista tai ottaa yhteys
elektronisen laitteen valmistajaan saadakseen
tietoja siitä, että se toimii ICNIRPin ohjearvojen
mukaisissa ympäristöissä.
Jos olet epävarma , älä jää latauksen ollessa
käynnissä auton sisälle tai auton, latausjohdon
tai latausyksikön lähelle edes lyhyeksi aikaa.
Ennen lataamista
Tilanteen mukaan:

168
Hyödyllisiä tietoja
Jos näin ei tapahdu, lataus ei ole käynnistynyt.
Tee edellä kuvatut toimenpiteet uudelleen ja
varmista, että kaikki kytkennät on tehty oikein.
Punainen merkkivalo syttyy merkiksi siitä, että
pistokytkin on lukittu.
Irrottaminen

Ennen kuin irrotat pistokytkimen latausliittimestä,
toimi seuraavasti:
►  Jos auto on lukittuna, avaa lukitus.
►  Jos auto ei ole lukittuna, lukitse se ja avaa
sitten lukitus .
Jos ovien lukituksen valikoiva avaaminen
aktivoidaan, paina kaukosäätimen
avaamispainiketta kahdesti pistokytkimen
irrottamiseksi.
Punainen merkkivalo sammuu merkiksi siitä, että
pistokytkimen lukitus on avattu.
►  Irrota latausjohdon pistokytkin  30 sekunnin
kuluessa.
Kotilataus (tila 2)
Latauksen ohjausyksikkö ilmoittaa latauksen
valmistuneen yhtäjaksoisesti palavalla vihreällä
CHARGE-merkkivalolla sekä yhtäjaksoisesti
palavilla latausluukun opastinvaloilla.

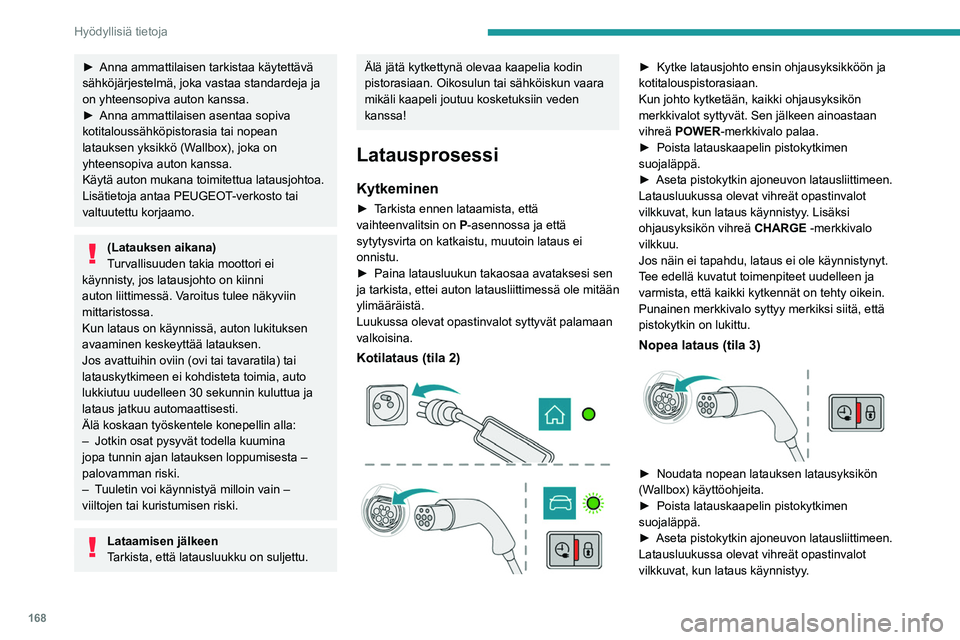

►  Anna ammattilaisen tarkistaa käytettävä sähköjärjestelmä, joka vastaa standardeja ja
on yhteensopiva auton kanssa.
► 
Anna   ammattilaisen   asentaa   sopiva  
kotitaloussähköpistorasia tai nopean
latauksen yksikkö (W

allbox), joka on
yhteensopiva auton kanssa.
Käytä auton mukana toimitettua latausjohtoa.
Lisätietoja antaa PEUGEOT-verkosto tai
valtuutettu korjaamo.
(Latauksen aikana)
Turvallisuuden takia moottori ei
käynnisty, jos latausjohto on kiinni
auton liittimessä. Varoitus tulee näkyviin
mittaristossa.
Kun lataus on käynnissä, auton lukituksen
avaaminen keskeyttää latauksen.
Jos avattuihin oviin (ovi tai tavaratila) tai
latauskytkimeen ei kohdisteta toimia, auto
lukkiutuu uudelleen 30 sekunnin kuluttua ja
lataus jatkuu automaattisesti.
Älä koskaan työskentele konepellin alla:
–

Jotkin osat pysyvät todella kuumina
jopa tunnin ajan latauksen loppumisesta –
palovamman riski.
–


T

uuletin voi käynnistyä milloin vain –
viiltojen tai kuristumisen riski.
Lataamisen jälkeen
Tarkista, että latausluukku on suljettu.
Älä jätä kytkettynä olevaa kaapelia kodin
pistorasiaan. Oikosulun tai sähköiskun vaara
mikäli kaapeli joutuu kosketuksiin veden
kanssa!
Latausprosessi
Kytkeminen
►  Tarkista ennen lataamista, että
vaihteenvalitsin on P -asennossa ja että
sytytysvirta on katkaistu, muutoin lataus ei
onnistu.
►  Paina
  latausluukun   takaosaa   avataksesi   sen  
ja tarkista, ettei auton latausliittimessä ole mitään
ylimääräistä.
Luukussa olevat opastinvalot syttyvät palamaan
valkoisina.
Kotilataus (tila 2)



►  Kytke latausjohto ensin ohjausyksikköön ja kotitalouspistorasiaan.
Kun johto kytketään, kaikki ohjausyksikön
merkkivalot syttyvät. Sen jälkeen ainoastaan
vihreä POWER-merkkivalo palaa.
►  Poista
  latauskaapelin   pistokytkimen  
suojaläppä.
► 

Aseta   pistokytkin   ajoneuvon   latausliittimeen.
Latausluukussa olevat vihreät opastinvalot
vilkkuvat, kun lataus käynnistyy. Lisäksi
ohjausyksikön vihreä

CHARGE
-merkkivalo
vilkkuu.
Jos näin ei tapahdu, lataus ei ole käynnistynyt.
Tee edellä kuvatut toimenpiteet uudelleen ja
varmista, että kaikki kytkennät on tehty oikein.
Punainen merkkivalo syttyy merkiksi siitä, että
pistokytkin on lukittu.
Nopea lataus (tila 3)

►  Noudata nopean latauksen latausyksikön (W allbox) käyttöohjeita.
►  Poista
  latauskaapelin   pistokytkimen  
suojaläppä.
► 

Aseta   pistokytkin   ajoneuvon   latausliittimeen.
Latausluukussa olevat vihreät opastinvalot
vilkkuvat, kun lataus käynnistyy.
