PEUGEOT 508 2023 Manual de utilização (in Portuguese)

189
Em caso de anomalia
8Unidades de comando eletrónico/luzes com tecnologia LED
Nunca ligue o cabo negativo na parte metálica
das unidades de comando eletrónicas ou na
parte de trás das luzes.
Risco de destruir as unidades de comando
eletrónico e/ou as luzes!
Ligue o ponto de massa remoto fornecido para
esta finalidade.
Bateria congelada Nunca tente carregar uma bateria
congelada – Risco de explosão!
Se a bateria estiver congelada, solicite o seu
controlo por um concessionário PEUGEOT ou
por uma oficina autorizada que verificará se os
componentes internos não estão danificados e
se a caixa não está partida, o que implicaria um
risco de fuga de ácido tóxico e corrosivo.
Nunca empurre o veículo para ligar o motor.
Símbolos
É proibido fazer faíscas, chamas abertas ou
fumar.
Proteja sempre os olhos. Os gases explosivos podem causar cegueira e
ferimentos.
Mantenha a bateria do veículo fora do alcance de crianças.
A bateria do veículo contém ácido sulfúrico que pode causar cegueira ou queimaduras
graves.
Para obter mais informações, consulte o manual.
Pode haver gases explosivos perto da bateria.
Com motores a gasolina/
diesel
Procedimento para efetuar o arranque do motor
a partir de outra bateria ou para recarregar a sua
bateria descarregada.
Acesso à bateria
A bateria encontra-se sob o capô.

Para aceder ao terminal (+):
► Abra o capô ativando o puxador interno e depois
a patilha de segurança externa.
►

Levante o capô.
Terminal positivo (+) com um terminal de libertação
rápida.
Terminal negativo (-).
Uma vez que o terminal negativo da bateria não
está acessível, existe um ponto de massa remoto
próximo da bateria.
Efetuar o arranque a partir de outra
bateria
Se a bateria do veículo estiver gasta, o motor pode
ser colocado em funcionamento através de uma
bateria de reserva (externa ou de outro veículo) e de
cabos auxiliares ou de um booster de bateria.
Nunca coloque o motor em funcionamento
com um carregador de baterias.
Nunca utilize um booster de bateria de 24 V ou
mais.
Verifique previamente se a bateria de reserva
tem uma tensão nominal de 12 V e uma
capacidade pelo menos igual à da bateria
descarregada.
Os dois veículos não devem estar em contacto.
Desligue todo o equipamento consumidor elétrico
dos dois veículos (sistema de áudio, limpa-
vidros, iluminação, etc.).
Verifique se os cabos auxiliares estão bem
afastados das peças móveis do motor
(ventoinha, correia, etc.).
Não desligue o terminal (+) com o motor em
funcionamento.

190
Em caso de anomalia

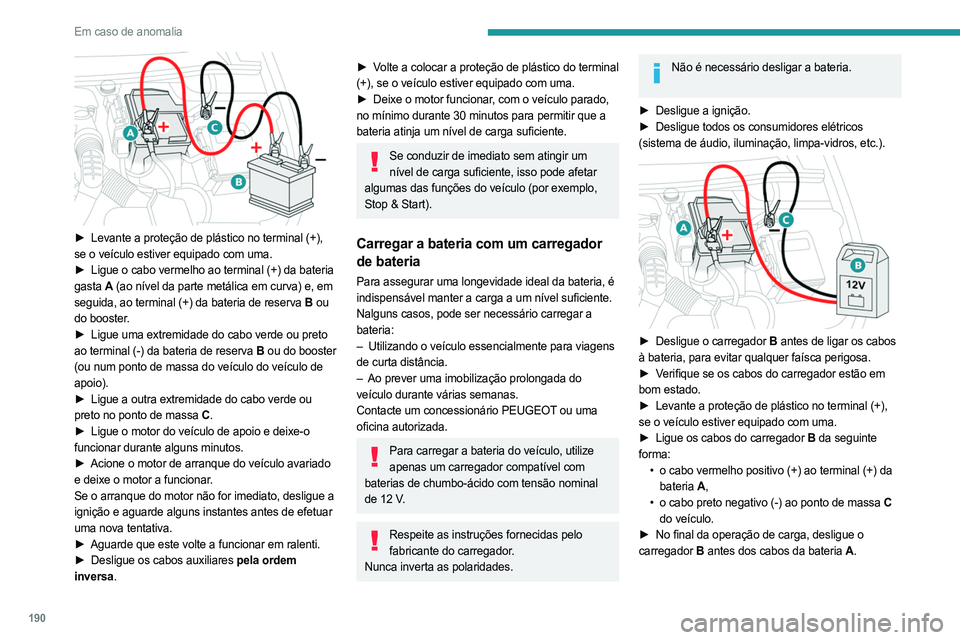

► Levante a proteção de plástico no terminal (+),
se o veículo estiver equipado com uma.
►

Ligue o cabo vermelho ao terminal (+) da bateria

gasta

A (ao nível da parte metálica em curva) e, em


seguida, ao terminal (+) da bateria de reserva
B ou
do booster.
►

Ligue uma extremidade do cabo verde ou preto

ao terminal (-) da bateria de reserva
B ou do booster
(ou num ponto de massa do veículo do veículo de
apoio).
►

Ligue a outra extremidade do cabo verde ou

preto no ponto de massa
C.
►

Ligue o motor do veículo de apoio e deixe-o

funcionar durante alguns minutos.
►

Acione o motor de arranque do veículo avariado

e deixe o motor a funcionar.
Se o arranque do motor não for imediato, desligue a
ignição e aguarde alguns instantes antes de efetuar
uma nova tentativa.
►

Aguarde que este volte a funcionar em ralenti.
►


Desligue os cabos auxiliares
pela ordem
inversa.
► Volte a colocar a proteção de plástico do terminal
(+), se o veículo estiver equipado com uma.
►

Deixe o motor funcionar
, com o veículo parado,
no mínimo durante 30 minutos para permitir que a
bateria atinja um nível de carga suficiente.
Se conduzir de imediato sem atingir um nível de carga suficiente, isso pode afetar
algumas das funções do veículo (por exemplo,
Stop & Start).
Carregar a bateria com um carregador
de bateria
Para assegurar uma longevidade ideal da bateria, é
indispensável manter a carga a um nível suficiente.
Nalguns casos, pode ser necessário carregar a
bateria:
–

Utilizando o veículo essencialmente para viagens

de curta distância.
–

Ao prever uma imobilização prolongada do

veículo durante várias semanas.
Contacte um concessionário PEUGEOT ou uma
oficina autorizada.
Para carregar a bateria do veículo, utilize apenas um carregador compatível com
baterias de chumbo-ácido com tensão nominal
de 12 V.
Respeite as instruções fornecidas pelo fabricante do carregador.
Nunca inverta as polaridades.
Não é necessário desligar a bateria.
►

Desligue a ignição.
►


Desligue todos os consumidores elétricos

(sistema de áudio, iluminação, limpa-vidros, etc.).


► Desligue o carregador B antes de ligar os cabos
à bateria, para evitar qualquer faísca perigosa.
►

V
erifique se os cabos do carregador estão em
bom estado.
►

Levante a proteção de plástico no terminal (+),

se o veículo estiver equipado com uma.
►

Ligue os cabos do carregador
B da seguinte
forma: •

o cabo vermelho positivo (+) ao terminal (+) da

bateria A,
•

o cabo preto negativo (-) ao ponto de massa
C
do veículo.
►

No final da operação de carga, desligue o

carregador B antes dos cabos da bateria A .

191
Em caso de anomalia

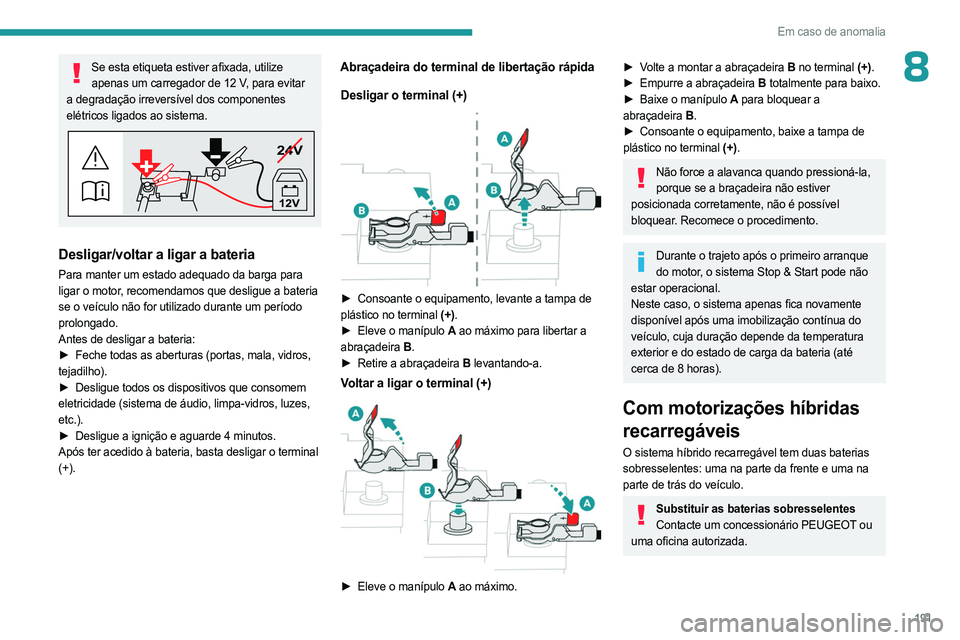

8Se esta etiqueta estiver afixada, utilize apenas um carregador de 12 V, para evitar
a degradação irreversível dos componentes
elétricos ligados ao sistema.
24V
12V
Desligar/voltar a ligar a bateria
Para manter um estado adequado da barga para
ligar o motor, recomendamos que desligue a bateria
se o veículo não for utilizado durante um período
prolongado.
Antes de desligar a bateria:
►

Feche todas as aberturas (portas, mala, vidros,

tejadilho).
►

Desligue todos os dispositivos que consomem

eletricidade (sistema de áudio, limpa-vidros, luzes,
etc.).
►

Desligue a ignição e aguarde 4 minutos.
Após ter acedido à bateria, basta desligar o terminal


(+).
Abraçadeira do terminal de libertação rápida
Desligar o terminal (+)


► Consoante o equipamento, levante a tampa de
plástico no terminal (+).
►

Eleve o manípulo
A ao máximo para libertar a
abraçadeira

B.
►


Retire a abraçadeira
B levantando-a.
Voltar a ligar o terminal (+)

► Eleve o manípulo A ao máximo.
► Volte a montar a abraçadeira B no terminal (+).
► Empurre a abraçadeira B totalmente para baixo.
►

Baixe o manípulo
A para bloquear a
abraçadeira

B.
►


Consoante o equipamento, baixe a tampa de

plástico no terminal (+).
Não force a alavanca quando pressioná-la, porque se a braçadeira não estiver
posicionada corretamente, não é possível
bloquear. Recomece o procedimento.
Durante o trajeto após o primeiro arranque do motor, o sistema Stop & Start pode não
estar operacional.
Neste caso, o sistema apenas fica novamente
disponível após uma imobilização contínua do
veículo, cuja duração depende da temperatura
exterior e do estado de carga da bateria (até
cerca de 8 horas).
Com motorizações híbridas
recarregáveis
O sistema híbrido recarregável tem duas baterias
sobresselentes: uma na parte da frente e uma na
parte de trás do veículo.
Substituir as baterias sobresselentes Contacte um concessionário PEUGEOT ou
uma oficina autorizada.

192
Em caso de anomalia

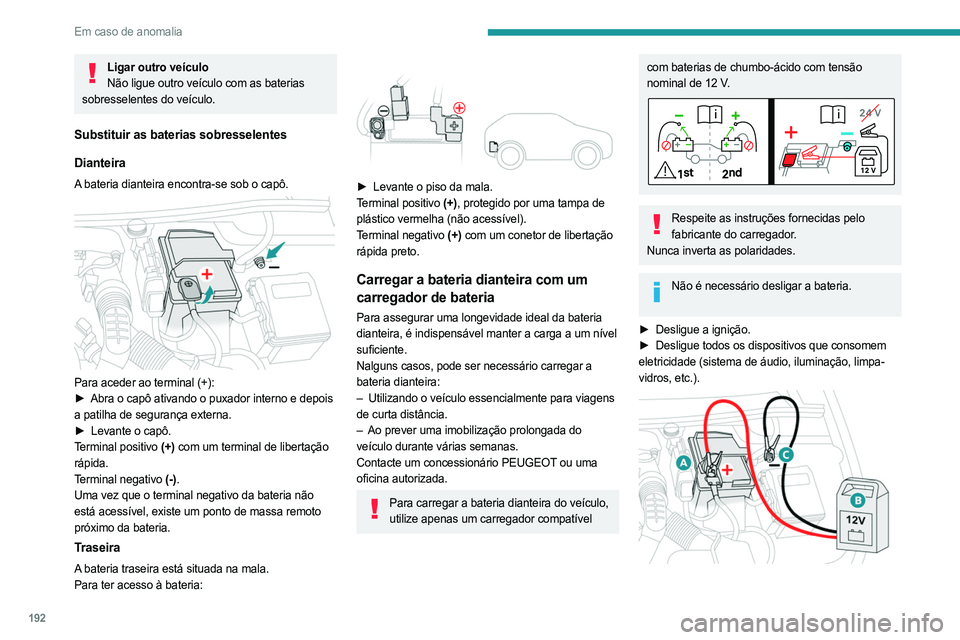

Ligar outro veículoNão ligue outro veículo com as baterias
sobresselentes do veículo.
Substituir as baterias sobresselentes
Dianteira
A bateria dianteira encontra-se sob o capô.

Para aceder ao terminal (+):
► Abra o capô ativando o puxador interno e depois
a patilha de segurança externa.
►

Levante o capô.
T

erminal positivo (+) com um terminal de libertação
rápida.
Terminal negativo (-).
Uma vez que o terminal negativo da bateria não
está acessível, existe um ponto de massa remoto
próximo da bateria.
Traseira
A bateria traseira está situada na mala.
Para ter acesso à bateria:


► Levante o piso da mala.
T erminal positivo (+), protegido por uma tampa de
plástico vermelha (não acessível).
Terminal negativo (+) com um conetor de libertação
rápida preto.
Carregar a bateria dianteira com um
carregador de bateria
Para assegurar uma longevidade ideal da bateria
dianteira, é indispensável manter a carga a um nível
suficiente.
Nalguns casos, pode ser necessário carregar a
bateria dianteira:
–

Utilizando o veículo essencialmente para viagens

de curta distância.
–

Ao prever uma imobilização prolongada do

veículo durante várias semanas.
Contacte um concessionário PEUGEOT ou uma
oficina autorizada.
Para carregar a bateria dianteira do veículo, utilize apenas um carregador compatível
com baterias de chumbo-ácido com tensão
nominal de 12 V.
Respeite as instruções fornecidas pelo fabricante do carregador.
Nunca inverta as polaridades.
Não é necessário desligar a bateria.
►

Desligue a ignição.
►


Desligue todos os dispositivos que consomem

eletricidade (sistema de áudio, iluminação, limpa-
vidros, etc.).

193
Em caso de anomalia

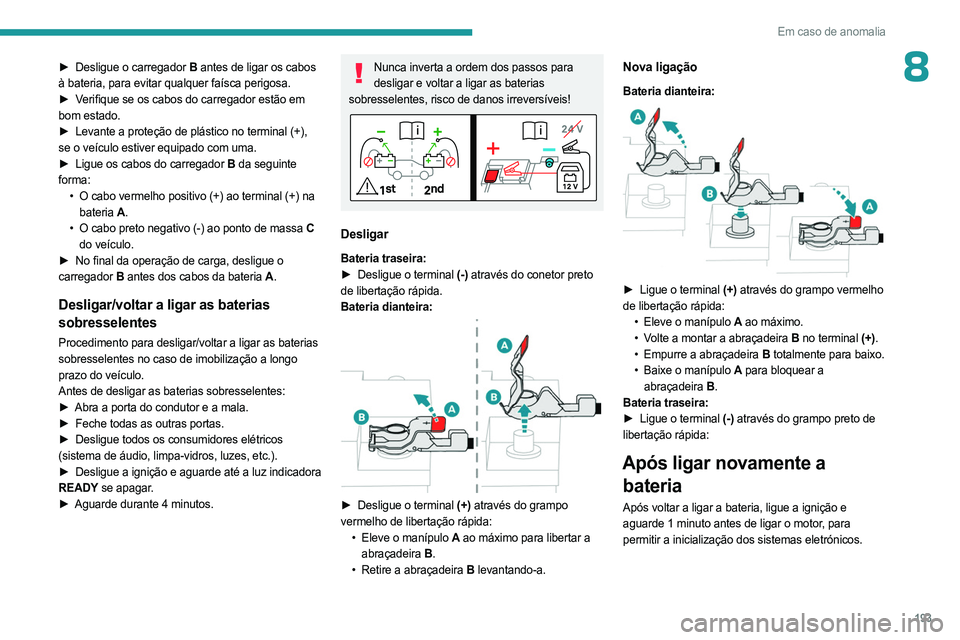

8► Desligue o carregador B antes de ligar os cabos
à bateria, para evitar qualquer faísca perigosa.
►

V
erifique se os cabos do carregador estão em
bom estado.
►

Levante a proteção de plástico no terminal (+),

se o veículo estiver equipado com uma.
►

Ligue os cabos do carregador
B da seguinte
forma: •

O cabo vermelho positivo (+) ao terminal (+) na

bateria A.
•

O cabo preto negativo (-) ao ponto de massa
C
do veículo.
►

No final da operação de carga, desligue o

carregador B antes dos cabos da bateria A .
Desligar/voltar a ligar as baterias
sobresselentes
Procedimento para desligar/voltar a ligar as baterias
sobresselentes no caso de imobilização a longo
prazo do veículo.
Antes de desligar as baterias sobresselentes:
►

Abra a porta do condutor e a mala.
►


Feche todas as outras portas.
►


Desligue todos os consumidores elétricos

(sistema de áudio, limpa-vidros, luzes, etc.).
►

Desligue
a ignição e aguarde até a luz indicadora
READY se apagar.
►

Aguarde durante 4 minutos.
Nunca inverta a ordem dos passos para desligar e voltar a ligar as baterias
sobresselentes, risco de danos irreversíveis!
Desligar
Bateria traseira:
► Desligue o terminal (-) através do conetor preto
de libertação rápida.
Bateria dianteira:


► Desligue o terminal (+) através do grampo
vermelho de libertação rápida: •

Eleve o manípulo
A ao máximo para libertar a
abraçadeira

B.
•


Retire a abraçadeira
B levantando-a.
Nova ligação
Bateria dianteira:

► Ligue o terminal (+) através do grampo vermelho
de libertação rápida: •

Eleve o manípulo
A ao máximo.
•

V
olte a montar a abraçadeira B no terminal (+).
•

Empurre a abraçadeira
B totalmente para baixo.
•

Baixe o manípulo
A para bloquear a
abraçadeira

B.
Bateria traseira:
►


Ligue o terminal
(-) através do grampo preto de
libertação rápida:
Após ligar novamente a bateria
Após voltar a ligar a bateria, ligue a ignição e
aguarde 1 minuto antes de ligar o motor, para
permitir a inicialização dos sistemas eletrónicos.

194
Em caso de anomalia

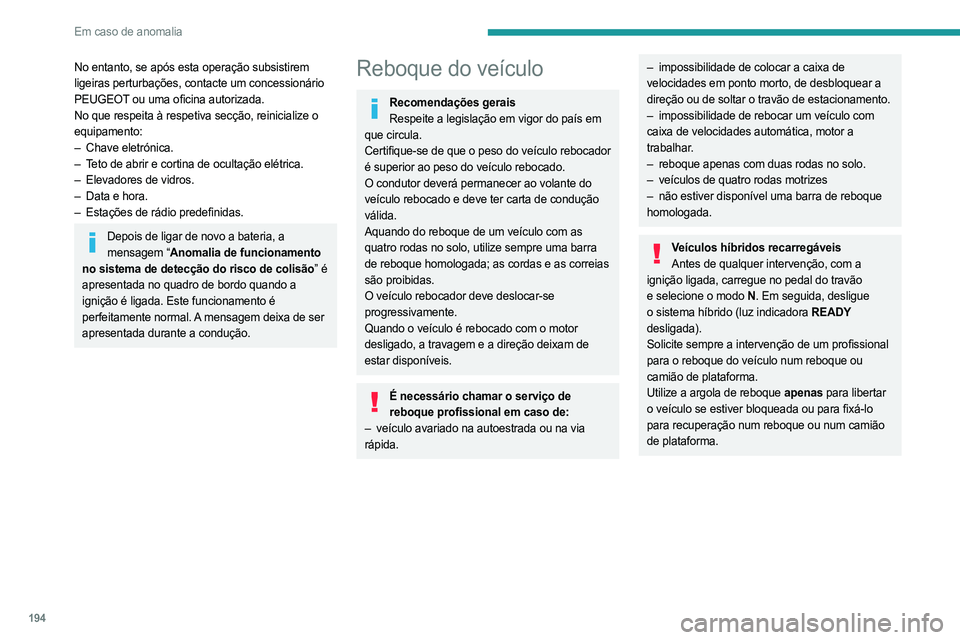

No entanto, se após esta operação subsistirem
ligeiras perturbações, contacte um concessionário
PEUGEOT ou uma oficina autorizada.
No que respeita à respetiva secção, reinicialize o
equipamento:
–
Chave eletrónica.
–


T
eto de abrir e cortina de ocultação elétrica.
–

Elevadores de vidros.
–


Data e hora.
–


Estações de rádio predefinidas.
Depois de ligar de novo a bateria, a mensagem “Anomalia de funcionamento
no sistema de detecção do risco de colisão” é
apresentada no quadro de bordo quando a
ignição é ligada. Este funcionamento é
perfeitamente normal. A mensagem deixa de ser
apresentada durante a condução.
Reboque do veículo
Recomendações gerais Respeite a legislação em vigor do país em
que circula.
Certifique-se de que o peso do veículo rebocador
é superior ao peso do veículo rebocado.
O condutor deverá permanecer ao volante do
veículo rebocado e deve ter carta de condução
válida.
Aquando do reboque de um veículo com as
quatro rodas no solo, utilize sempre uma barra
de reboque homologada; as cordas e as correias
são proibidas.
O veículo rebocador deve deslocar-se
progressivamente.
Quando o veículo é rebocado com o motor
desligado, a travagem e a direção deixam de
estar disponíveis.
É necessário chamar o serviço de reboque profissional em caso de:
–

veículo avariado na autoestrada ou na via

rápida.
– impossibilidade de colocar a caixa de
velocidades em ponto morto, de desbloquear a
direção ou de soltar o travão de estacionamento.
–

impossibilidade de rebocar um veículo com

caixa de velocidades automática, motor a
trabalhar.
–

reboque apenas com duas rodas no solo.
–


veículos de quatro rodas motrizes
–


não estiver disponível uma barra de reboque

homologada.
Veículos híbridos recarregáveis Antes de qualquer intervenção, com a
ignição ligada, carregue no pedal do travão
e selecione o modo N . Em seguida, desligue
o sistema híbrido (luz indicadora READY
desligada).
Solicite sempre a intervenção de um profissional
para o reboque do veículo num reboque ou
camião de plataforma.
Utilize a argola de reboque apenas
para libertar
o veículo se estiver bloqueada ou para fixá-lo
para recuperação num reboque ou num camião
de plataforma.

195
Em caso de anomalia

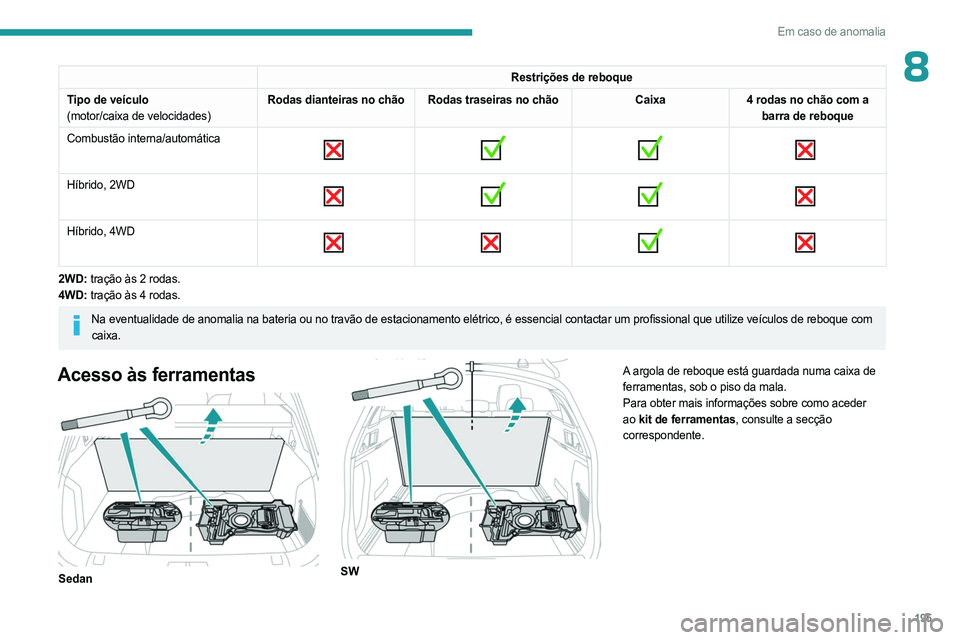

8Restrições de reboque
Tipo de veículo
(motor/caixa de velocidades) Rodas dianteiras no chão Rodas traseiras no chão
Caixa4 rodas no chão com a
barra de reboque
Combustão interna/automática


Híbrido, 2WD

Híbrido, 4WD

2WD: tração às 2 rodas.
4WD: tração às 4 rodas.
Na eventualidade de anomalia na bateria ou no travão de estacionamento elétrico, é essencial contactar um profissional que utilize veículos de reboque com
caixa.
Acesso às ferramentas

Sedan

SW A argola de reboque está guardada numa caixa de
ferramentas, sob o piso da mala.
Para obter mais informações sobre como aceder
ao
kit de ferramentas, consulte a secção
correspondente.

196
Em caso de anomalia

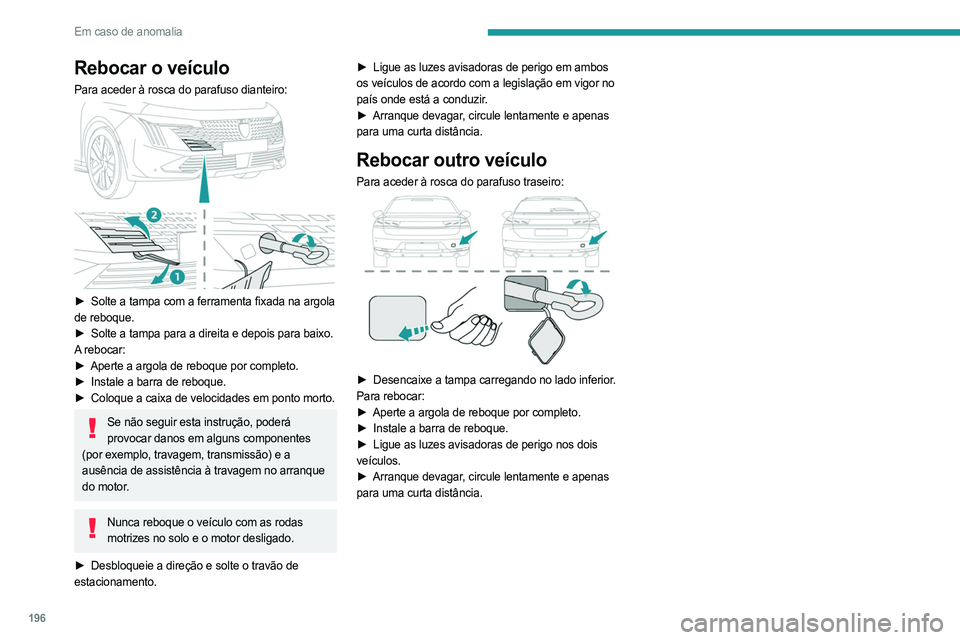

Rebocar o veículo
Para aceder à rosca do parafuso dianteiro:

► Solte a tampa com a ferramenta fixada na argola
de reboque.
►

Solte a tampa para a direita e depois para baixo.
A

rebocar:
►

Aperte a argola de reboque por completo.
►


Instale a barra de reboque.
►


Coloque a caixa de velocidades em ponto morto.
Se não seguir esta instrução, poderá provocar danos em alguns componentes
(por exemplo, travagem, transmissão) e a
ausência de assistência à travagem no arranque
do motor.
Nunca reboque o veículo com as rodas motrizes no solo e o motor desligado.
►

Desbloqueie a direção e solte o travão de

estacionamento. ►

Ligue as luzes avisadoras de perigo em ambos

os veículos de acordo com a legislação em vigor no
país onde está a conduzir.
►
Arranque devagar
, circule lentamente e apenas
para uma curta distância.
Rebocar outro veículo
Para aceder à rosca do parafuso traseiro:

► Desencaixe a tampa carregando no lado inferior .
Para rebocar:
►

Aperte a argola de reboque por completo.
►


Instale a barra de reboque.
►


Ligue as luzes avisadoras de perigo nos dois

veículos.
►

Arranque devagar
, circule lentamente e apenas
para uma curta distância.

197

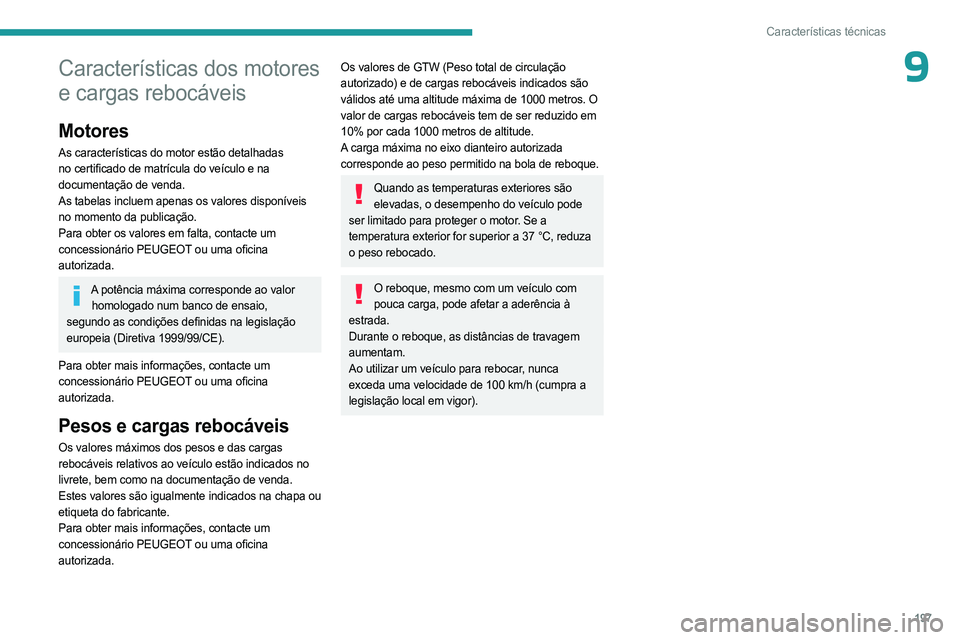

Características técnicas
9Características dos motores
e cargas rebocáveis
Motores
As características do motor estão detalhadas
no certificado de matrícula do veículo e na
documentação de venda.
As tabelas incluem apenas os valores disponíveis
no momento da publicação.
Para obter os valores em falta, contacte um
concessionário PEUGEOT ou uma oficina
autorizada.
A potência máxima corresponde ao valor homologado num banco de ensaio,
segundo as condições definidas na legislação
europeia (Diretiva 1999/99/CE).
Para obter mais informações, contacte um
concessionário PEUGEOT ou uma oficina
autorizada.
Pesos e cargas rebocáveis
Os valores máximos dos pesos e das cargas
rebocáveis relativos ao veículo estão indicados no
livrete, bem como na documentação de venda.
Estes valores são igualmente indicados na chapa ou
etiqueta do fabricante.
Para obter mais informações, contacte um
concessionário PEUGEOT ou uma oficina
autorizada.
Os valores de GTW (Peso total de circulação
autorizado) e de cargas rebocáveis indicados são
válidos até uma altitude máxima de 1000 metros. O
valor de cargas rebocáveis tem de ser reduzido em
10% por cada 1000 metros de altitude.
A carga máxima no eixo dianteiro autorizada
corresponde ao peso permitido na bola de reboque.
Quando as temperaturas exteriores são elevadas, o desempenho do veículo pode
ser limitado para proteger o motor. Se a
temperatura exterior for superior a 37 °C, reduza
o peso rebocado.
O reboque, mesmo com um veículo com pouca carga, pode afetar a aderência à
estrada.
Durante o reboque, as distâncias de travagem
aumentam.
Ao utilizar um veículo para rebocar, nunca
exceda uma velocidade de 100 km/h (cumpra a
legislação local em vigor).

198
Características técnicas

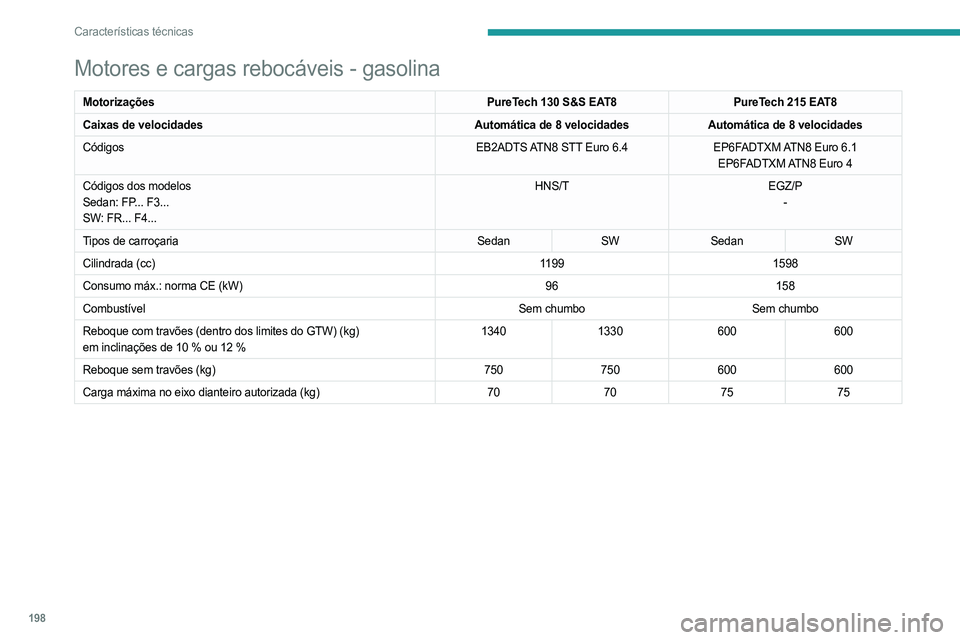

Motores e cargas rebocáveis - gasolina
MotorizaçõesPureTech 130 S&S EAT8PureTech 215 EAT8
Caixas de velocidades Automática de 8 velocidadesAutomática de 8 velocidades
Códigos EB2ADTS ATN8 STT Euro
6.4EP6FADTXM ATN8 Euro
6.1
EP6FADTXM ATN8 Euro
4
Códigos dos modelos
Sedan: FP... F3...
SW: FR... F4... HNS/T
EGZ/P
-
Tipos de carroçaria SedanSWSedan SW
Cilindrada (cc) 11991598
Consumo máx.: norma CE (kW) 96158
Combustível Sem chumboSem chumbo
Reboque com travões (dentro dos limites do GTW) (kg)
em inclinações de 10 % ou 12 % 1340
1330 600600
Reboque sem travões (kg) 750750600600
Carga máxima no eixo dianteiro autorizada (kg) 70707575
