Peugeot 508 RXH 2012 Instrukcja Obsługi (in Polish)

3
99
Komfor t

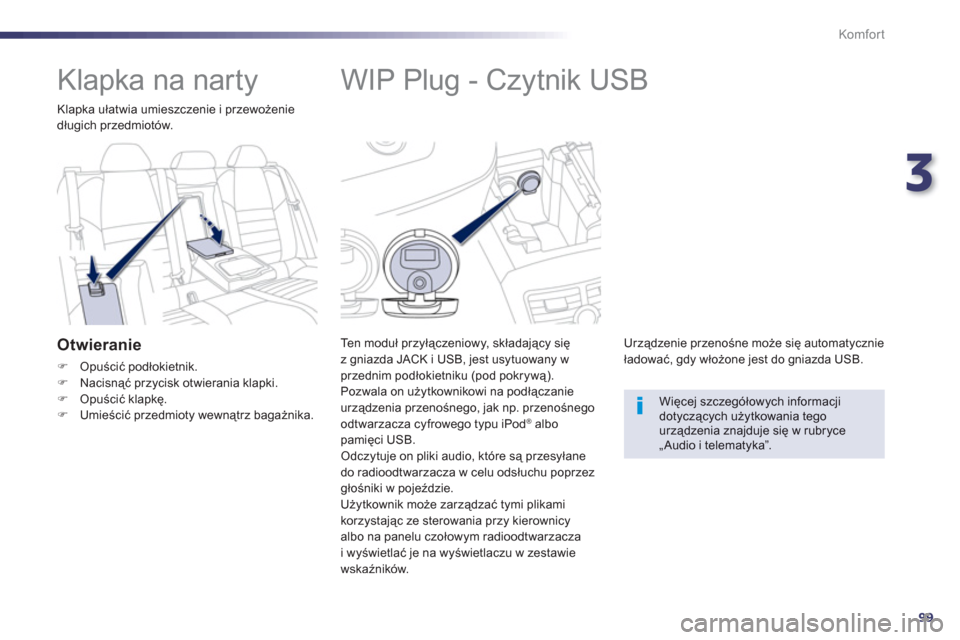

WIP Plug - Czytnik USB
Te n m o d uł przyłączeniowy, składający sięz gniazda JACK i USB, jest usytuowany wprzednim podłokietniku (pod pokrywą).
Pozwala on użytkownikowi na podłączanie
urządzenia przenośnego, jak np. przenośnego
odtwarzacza cyfrowego typu iPod®albopamięci USB. Odczytuje on pliki audio, które są przesyłane
do radioodtwarzacza w celu odsłuchu poprzez
głośniki w pojeździe.
Użytkownik może zarządzać tymi plikami
korzystając ze sterowania przy kierownicy
albo na panelu czołowym radioodtwarzacza i wyświetlać je na wyświetlaczu w zestawiewskaźników.
Urządzenie przenośne może się automatycznie
ładować, gdy włożone jest do gniazda USB.


Więcej szczegółowych informacji dotyczących użytkowania tegourządzenia znajduje się w rubryce„ Audio i telematyka”.









Klapka na narty


Klapka ułatwia umieszczenie i przewożenie
długich przedmiotów.


Otwieranie
)Opuścić podłokietnik. )Nacisnąć przycisk otwierania klapki.)Opuścić klapkę. )Umieścić przedmioty wewnątrz bagażnika.

100
Komfor t

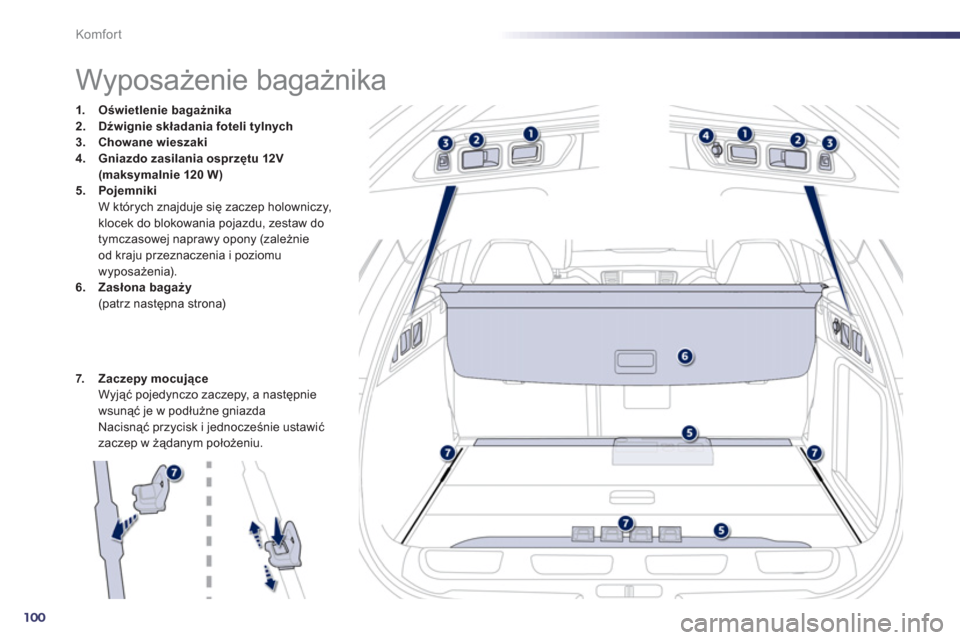

Wyposażenie bagażnika
1.Oświetlenie bagażnika2.Dźwignie składania foteli tylnych3.Chowane wieszaki
4.Gniazdo zasilania osprzętu 12V(maksymalnie 120 W)5.PojemnikiW których znajduje się zaczep holowniczy, klocek do blokowania pojazdu, zestaw do
tymczasowej naprawy opony (zależnie
od kraju przeznaczenia i poziomu
wyposażenia).
6. Zasłona bagaży
(patrz następna strona)
7
.ZaczepymocująceWyjąć pojedynczo zaczepy, a następnie
wsunąć je w podłużne gniazda
Nacisnąć przycisk i jednocześnie ustawić
zaczep w żądanym położeniu.

3
101
Komfor t

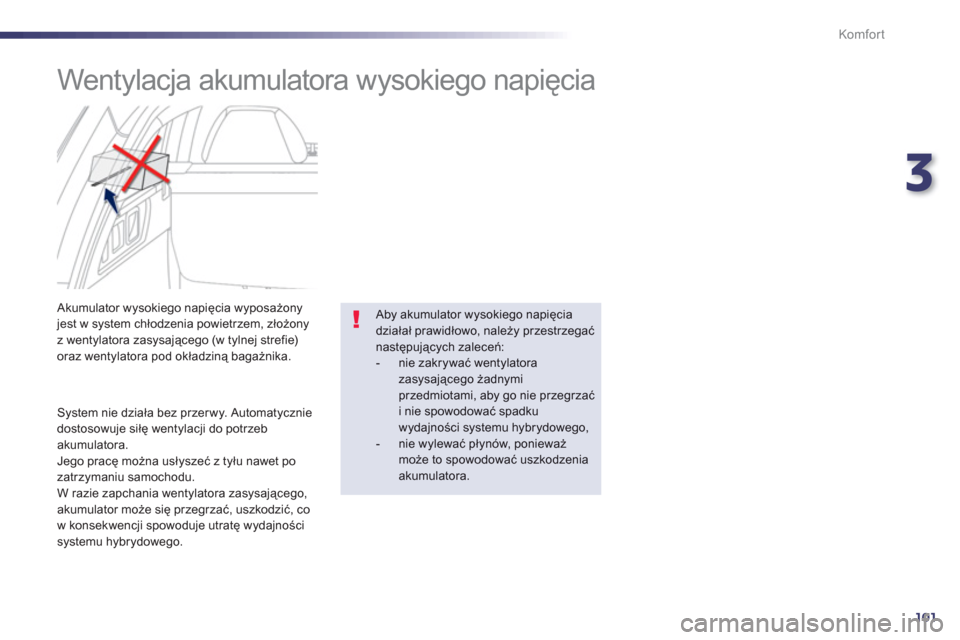

Wentylacja akumulatora wysokiego napięcia


System nie działa bez przer wy. Automatyczniedostosowuje siłę wentylacji do potrzebakumulatora.
Jego pracę można usłyszeć z tyłu nawet po
zatrzymaniu samochodu.
W razie zapchania wentylatora zasysającego,
akumulator może się przegrzać, uszkodzić, co
w konsekwencji spowoduje utratę wydajności
systemu hybrydowego.
Akumulator wysokiego napięcia wyposażonyjest w system chłodzenia powietrzem, złożony
z wentylatora zasysającego (w tylnej strefie)
oraz wentylatora pod okładziną bagażnika.
Aby akumulator wysokiego napięciadziałał prawidłowo, należy przestrzegaćnastępujących zaleceń:- nie zakrywać wentylatorazasysającego żadnymi przedmiotami, aby go nie przegrzać i nie spowodować spadkuwydajności systemu hybrydowego,- nie wylewać płynów, ponieważmoże to spowodować uszkodzeniaakumulatora.

102
Komfor t

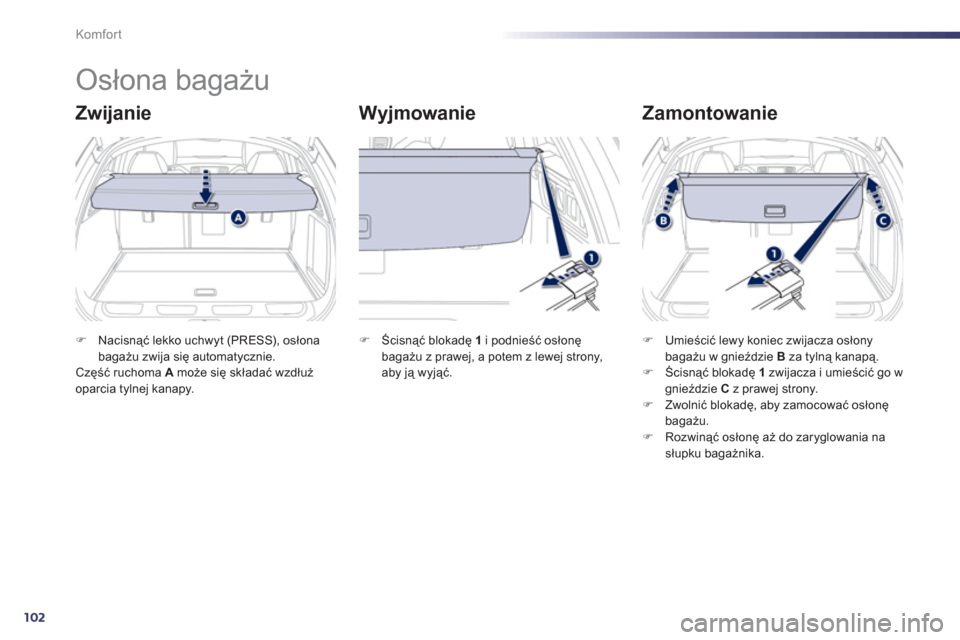

Osłona bagażu
Zwijanie
Wyjmowanie
Zamontowanie
)Nacisnąć lekko uchwyt (PRESS), osłonabagażu zwija się automatycznie. Część ruchoma Amoże się składać wzdłuż
oparcia tylnej kanapy.
) Ścisnąć blokadę 1
i podnieść osłonębagażu z prawej, a potem z lewej strony,
aby ją wyjąć.

)Umieścić lewy koniec zwijacza osłonybagażu w gnieździe B
za tylną kanapą.)Ścisnąć blokadę 1zwijacza i umieścić go w gnieździe C
z prawej strony.)Zwolnić blokadę, aby zamocować osłonę
bagażu.)Rozwinąć osłonę aż do zaryglowania na słupku bagażnika.

3
103
Komfor t

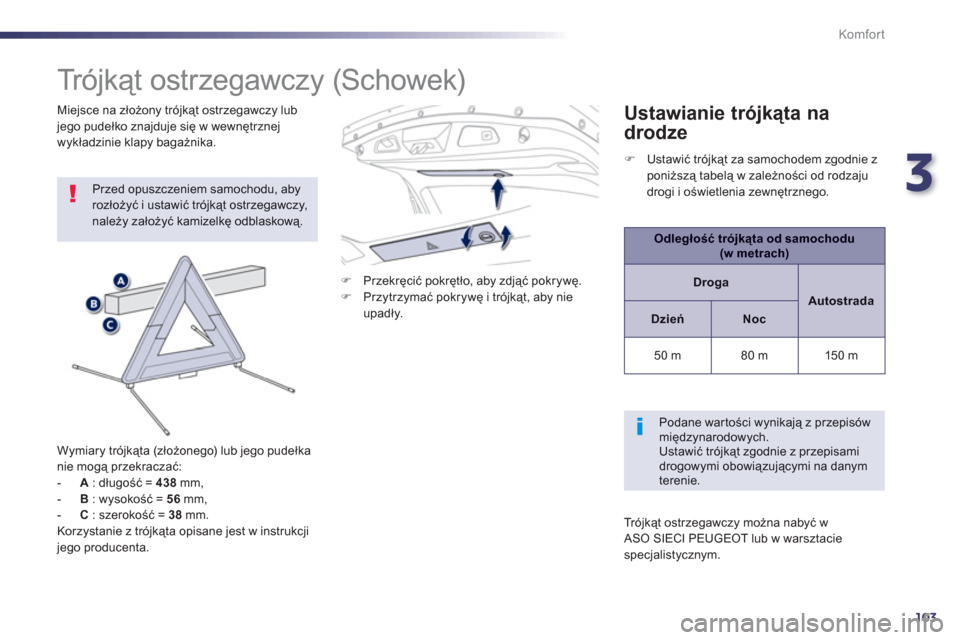

Tr ó j kąt ostrzegawczy (Schowek)

Przed opuszczeniem samochodu, aby rozłożyć i ustawić trójkąt ostrzegawczy, należy założyć kamizelkę odblaskową.

Wymiary trójkąta
(złożonego) lub jego pudełkanie mogą przekraczać:

-
A: długość = 438 mm,
-
B: wysokość = 56 mm,

- C: szerokość = 38mm.
Korzystanie z trójkąta opisane jest w instrukcji
jego producenta.
)
Przekręcić pokrętło, aby zdjąć pokrywę.)
Przytrzymać pokrywę i trójkąt, aby nieupadły.


Miejsce na złożony tr
ójkąt ostrzegawczy lubjego pudełko znajduje się w wewnętrznej
wykładzinie klapy bagażnika.
Ustawianie trójkąta na
drodze
Odległość trójkąta od samochodu (w metrach)
Droga
Autostrada
DzieńNoc

50 m 80 m
150 m

Podane wartości wynikają z przepisów międzynarodowych.
Ustawić trójkąt zgodnie z przepisamidrogowymi obowiązującymi na danymterenie.

Tr ó j kąt ostrzegawczy można nabyć w
ASO SIECI PEUGEOT lub w warsztacie specjalistycznym.
)
Ustawić trójkąt za samochodem zgodnie z poniższą tabelą w zależności od rodzaju
drogi i oświetlenia zewnętrznego.

104
Komfor t

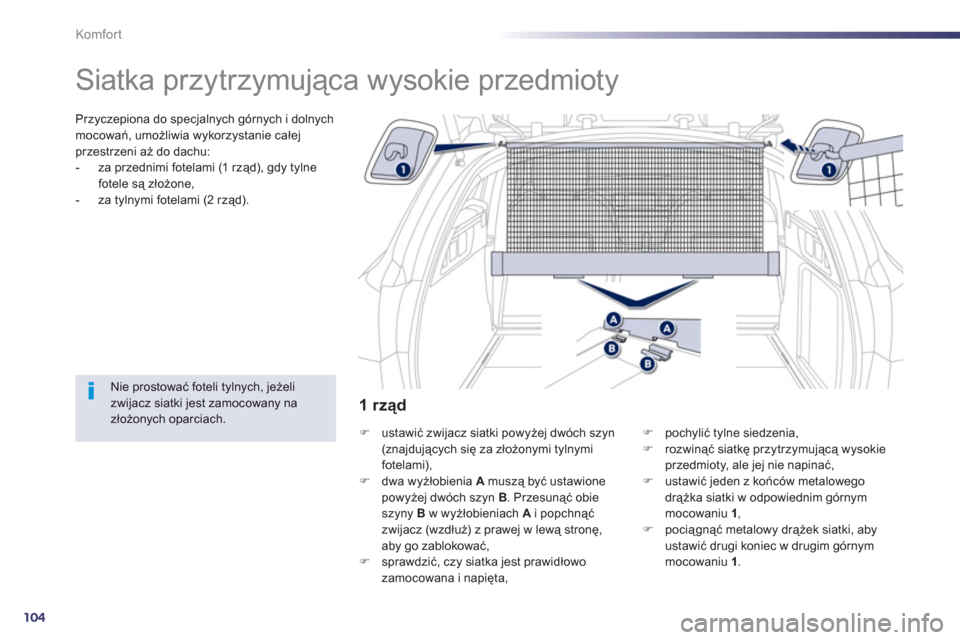

Siatka przytrzymująca wysokie przedmioty
Przyczepiona do specjalnych górnych i dolnychmocowań, umożliwia wykorzystanie całej przestrzeni aż do dachu:
- za przednimi fotelami (1 rząd), gdy tylne
fotele są złożone,
- za tylnymi
fotelami (2 rząd).



Nie prostować foteli tylnych, jeżelizwijacz siatki jest zamocowany na złożonych oparciach. )
ustawić zwijacz siatki powyżej dwóch szyn(znajdujących się za złożonymi tylnymifotelami), )
dwa wyżłobienia Amuszą być ustawione
powyżej dwóch szyn B. Przesunąć obie szyny Bw wyżłobieniach Ai popchnąć
zwijacz (wzdłuż) z prawej w lewą stronę,
ab
y go zablokować, )
sprawdzić, czy siatka jest prawidłowo
zamocowana i napięta,
)pochylić tylne siedzenia,)rozwinąć siatkę przytrzymującą wysokieprzedmioty, ale jej nie napinać,)ustawić jeden z końc

3
105
Komfor t

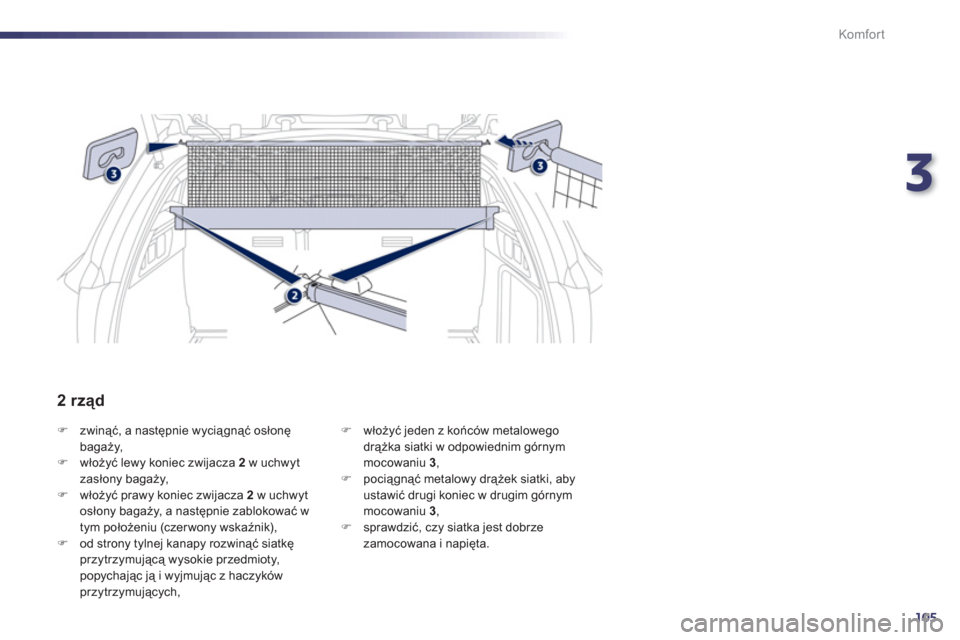

)zwinąć, a następnie wyciągnąć osłonę
bagaży,)włożyü lewy koniec zwijacza 2w uchwyt
zasłony bagaży, )włożyü prawy koniec zwijacza 2
w uchwyt
osłony bagaży, a następnie zablokować w
tym położeniu
(czerwony wskaźnik), )od strony tylnej kanapy rozwinąć siatkęprzytrzymującą wysokie przedmioty, popychając ją i wyjmując z haczykówprzytrzymujących,
)
włożyü jeden z końców metalowego
drążka siatki w odpowiednim górnym
m
ocowaniu 3 , ) pociągnąć metalowy drążek siatki, aby ustawić drugi koniec w drugim górnym
mocowaniu 3 , )
sprawdzić, czy siatka jest dobrzezamocowana i napięta.




2 rząd

106
Komfor t

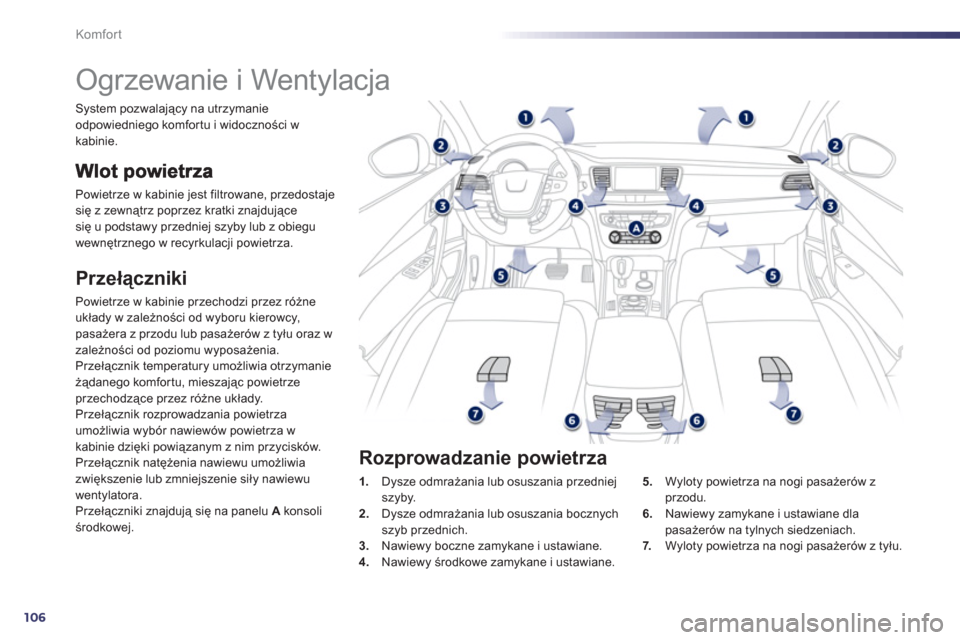

Ogrzewanie i Wentylacja
Powietrze w kabinie jest filtrowane, przedostajesię z zewnątrz poprzez kratki znajdujące się u podstawy przedniej szyby lub z obiegu
wewnętrznego w recyrkulacji powietrza.
Przełączniki
Powietrze w kabinie przechodzi przez różne
układy w zależności od wyboru kierowcy,pasażera z przodu lub pasażerów z tyłu oraz w
zależności od poziomu wyposażenia.
Przełącznik temperatury umożliwia otrzymanie
żądanego komfor tu, mieszając powietrze
przechodzące przez różne układy.Przełącznik rozprowadzania powietrza
umożliwia wybór nawiewów powietrza w
kabinie dzięki powiązanym z nim przycisków.
Przełącznik natężenia nawiewu umożliwia
zwiększenie lub zmniejszenie siły nawiewu
went
ylatora.
Przełączniki znajdują się na panelu Akonsoli środkowej.
1.Dysze odmrażania lub osuszania przedniej szyby.2.
Dysze odmrażania lub osuszania bocznych szyb przednich.
3.
Nawiewy boczne zamykane i ustawiane. 4.Nawiewy środkowe zamykane i ustawiane. 5
. Wyloty powietrza na nogi pasażerów z przodu.
6.Nawiewy zamykane i ustawiane dlapasażerów na tylnych siedzeniach.
7. Wyloty powietrza na nogi pasażerów z tyłu.


Rozprowadzanie powietrza
System pozwalający na utrzymanie
odpowiedniego komfortu i widoczności w
kabinie.

3
107
Komfor t

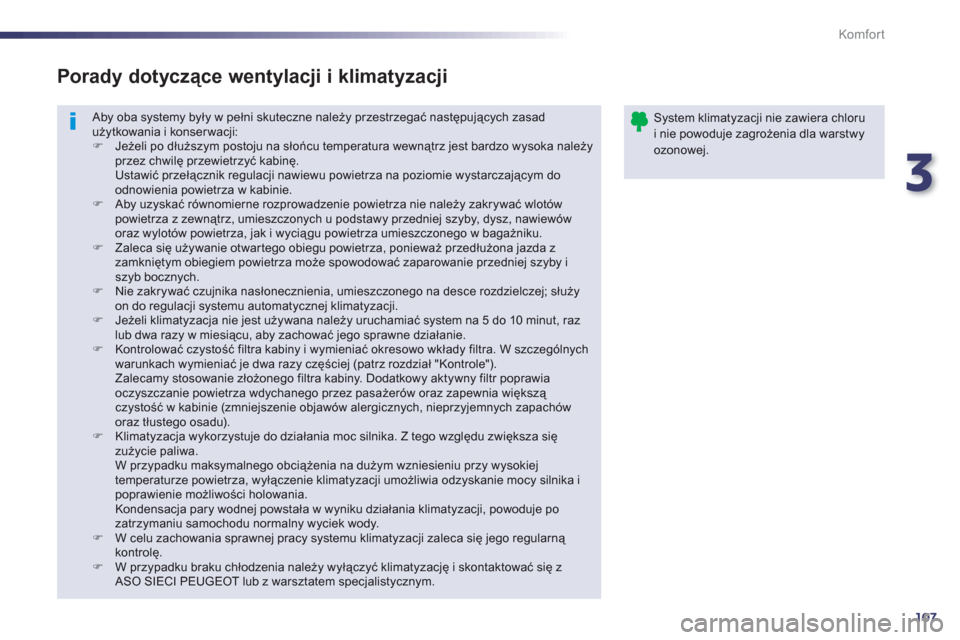

Aby oba systemy były w pełni skuteczne należy przestrzegać następujących zasadużytkowania i konserwacji: )
Jeżeli po dłuższym postoju na słońcu temperatura wewnątrz jest bardzo wysoka należy przez chwilę przewietrzyć kabinę. Ustawić przełącznik regulacji nawiewu powietrza na poziomie wystarczającym doodnowienia powietrza w kabinie.)
Aby uzyskać równomierne rozprowadzenie powietrza nie należy zakrywać wlotów powietrza z zewnątrz, umieszczonych u podstawy przedniej szyby, dysz, nawiewów oraz wylotów powietrza, jak i wyciągu powietrza umieszczonego w bagażniku.)
Zaleca się używanie otwartego obiegu powietrza, ponieważ przedłużona jazda z zamkniętym obiegiem powietrza może spowodować zaparowanie przedniej szyby iszyb bocznych.)
Nie zakrywać czujnika nasłonecznienia, umieszczonego na desce rozdzielczej; służy on do regulacji systemu automatycznej klimatyzacji.)
Jeżeli klimatyzacja nie jest używana należy uruchamiać system na 5 do 10 minut, raz lub dwa razy w miesiącu, aby zachować jego sprawne działanie. )
Kontrolować czystość filtra kabiny i wymieniać okresowo wkłady filtra. W szczególnychwarunkach wymieniać je dwa razy częściej (patrz rozdział "Kontrole"). Zalecamy stosowanie złożonego filtra kabiny. Dodatkowy aktywny filtr poprawia oczyszczanie powietrza wdychanego przez pasażerów oraz zapewnia większą czystość w kabinie (zmniejszenie objawów alergicznych, nieprzyjemnych zapachów oraz tłustego osadu).)
Klimatyzacja wykorzystuje do działania moc silnika. Z tego względu zwiększa sięzużycie paliwa. W przypadku maksymalnego obciążenia na dużym wzniesieniu przy wysokiej temperaturze powietrza, wyłączenie klimatyzacji umożliwia odzyskanie mocy silnika ipoprawienie możliwości holowania. Kondensacja pary wodnej powstała w wyniku działania klimatyzacji, powoduje pozatrzymaniu samochodu normalny wyciek wody. )
W celu zachowania sprawnej pracy systemu klimatyzacji zaleca się jego regularną kontrolę. )
W przypadku braku chłodzenia należy wyłączyć klimatyzację i skontaktować się z ASO SIECI PEUGEOT lub z warsztatem specjalistycznym.
Porady dotyczące wentylacji i klimatyzacji

System klimatyzacji nie zawiera chloru i nie powoduje zagrożenia dla warstwyozonowej.

108
Komfor t

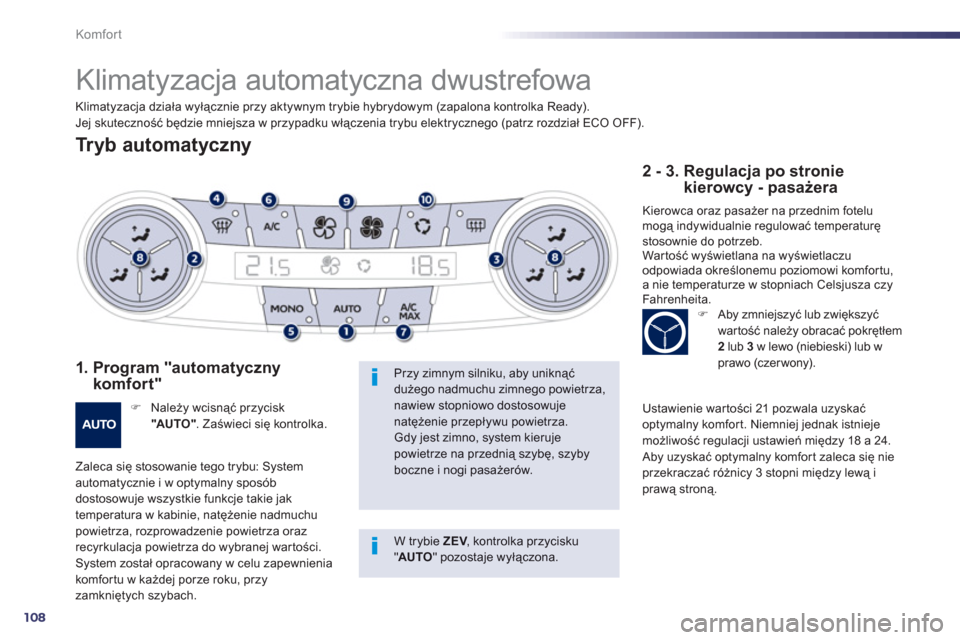

Klimatyzacja automatyczna dwustrefowa
Tryb automatyczny
1. Program "automatyczny
komfor t"
) Należy wcisnąć przycisk"AUTO"
. Zaświeci się kontrolka.
Zaleca się stosowanie tego trybu: System
automatycznie i w optymalny sposób
dostosowuje wszystkie funkcje takie jak
temperatura w kabinie, natężenie nadmuchu
powietrza, rozprowadzenie powietrza orazrecyrkulacja powietrza do wybranej wartości. System został opracowany w celu zapewnienia
komfor tu w każdej porze roku, przy
zamkniętych szybach.
Przy zimnym silniku, aby uniknąć dużego nadmuchu zimnego powietrza,nawiew stopniowo dostosowuje natężenie przepływu powietrza.Gdy jest zimno, system kieruje powietrze na przednią szybę, szyby boczne i nogi pasażerów.


2 - 3. Regulacja po stronie kierowcy - pasażera

Kierowca oraz pasażer na przednim fotelu mogą indywidualnie regulować temperaturęstosownie do potrzeb.
War tość wyświetlana na wyświetlaczu
odpowiada określonemu poziomowi komfor tu,
a nie temperaturze w stopniach Cels
jusza czy
Fahrenheita. ) Aby zmniejszyć lub zwiększyć
wartość należy obracać pokrętłem
2
lub 3
w lewo (niebieski) lub wprawo (czerwony).
Ustawienie wartości 21 pozwala uz
yskać
optymalny komfor t. Niemniej jednak istnieje możliwość regulacji ustawień między 18 a 24.
Aby uzyskać optymalny komfor t zaleca się nie przekraczać różnicy 3 stopni między lewą iprawą stroną.
Klimatyzacja działa wyłącznie przy aktywnym trybie hybrydowym (zapalona kontrolka Ready).
Jej skuteczność będzie mniejsza w przypadku włączenia trybu elektrycznego (patrz rozdział ECO OFF).
W trybie ZEV
, kontrolka przyciskuV" AUTO
" pozostaje wyłączona.
