Peugeot 508 RXH 2012 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 508 RXH, Model: Peugeot 508 RXH 2012Pages: 304, PDF-Größe: 9.93 MB
Page 1 of 304
Page 2 of 304
Dieser persönliche Bereich bietet Ihnen Ratschläge und andere
nützliche Informationen für die Wartung Ihres Fahrzeugs.
Ihre Gebrauchsanweisung finden Sie auf der PEUGEOT
Internetseite unter der Rubrik "persönlicher Bereich".
Wenn Sie die Gebrauchsanweisung im Internet lesen, haben Sie außerdem Zugriff auf die neuesten verfügbaren Informationen, die
leicht mit dem Lesezeichen identifiziert werden können, das Sie andiesem Piktogramm erkennen können:
Wenn die Rubrik "persönlicher Bereich" nicht auf der nationalenInternetseite der Marke verfügbar ist, können Sie IhreGebrauchsanweisung auf folgender Internetseite finden:http://public.servicebox.peugeot.com
den Link im Zugang für "Privatpersonen",
die Sprache,
das Fahrzeugmodell,
das Erstellungsdatum, das dem Datum der Erstzulassung entspricht.
Bitte beachten Sie folgenden Hinweis:
Der Einbau eines nicht von Automobiles PEUGEOTempfohlenen elektrischen Geräts oder Zubehörteils kann zu einer Betriebsstörung in der elektronischen Anlage IhresFahrzeugs führen. Wir bitten Sie, dies zur Kenntnis zu nehmen, und empfehlen Ihnen, sich an einen Vertreter der Marke PEUGEOT zu wenden, der Ihnen gerne die gelisteten Geräte und Zubehörteile zeigt.
Wählen Sie:
Sie finden hier Ihre Gebrauchsanweisung in der gleichen Darstellung.
Page 3 of 304

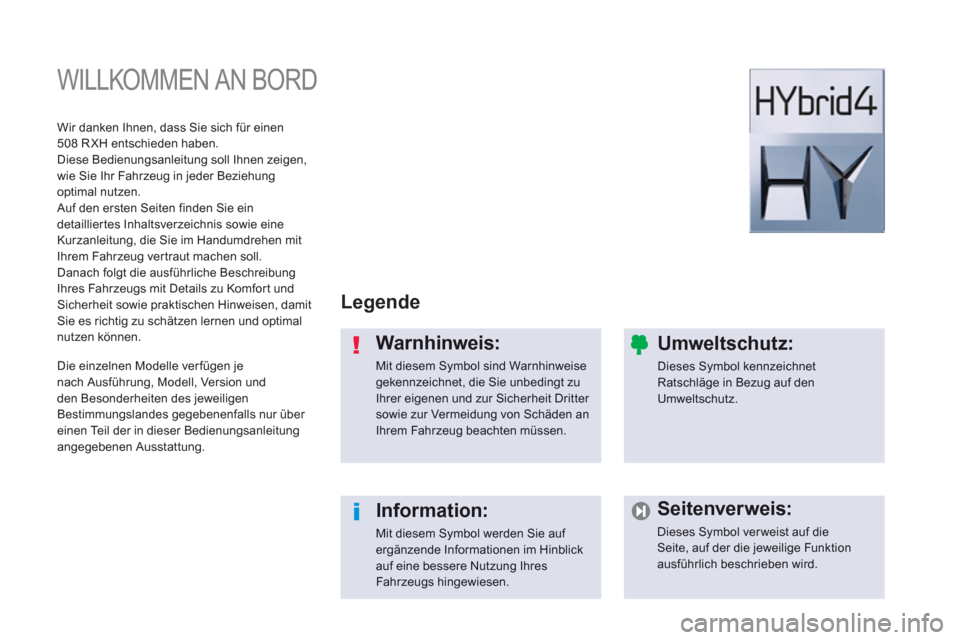

WILLKOMMEN AN BORD
Legende
Warnhinweis:
Mit diesem Symbol sind Warnhinweise gekennzeichnet, die Sie unbedingt zu Ihrer eigenen und zur Sicherheit Dritter sowie zur Vermeidung von Schäden an Ihrem Fahrzeug beachten müssen.
Information:
Mit diesem Symbol werden Sie auf ergänzende Informationen im Hinblick auf eine bessere Nutzung IhresFahrzeugs hingewiesen.
Umweltschutz:
Dieses Symbol kennzeichnetRatschläge in Bezug auf denUmweltschutz.
Seitenverweis:
Dieses Symbol verweist auf die
Seite, auf der die jeweilige Funktion ausführlich beschrieben wird.
Wir danken Ihnen, dass
Sie sich für einen 508 R XH entschieden haben.
Diese Bedienun
gsanleitung soll Ihnen zeigen,
wie Sie Ihr Fahrzeug in jeder Beziehungoptimal nutzen.
Auf den ersten Seiten finden Sie ein
detailliertes Inhaltsverzeichnis sowie eine
Kurzanleitung, die Sie im Handumdrehen mit
Ihrem Fahrzeug vertraut machen soll.
Danach
folgt die ausführliche Beschreibung
Ihres Fahrzeugs mit Details zu Komfor t und Sicherheit sowie praktischen Hinweisen, damit Sie es richtig zu schätzen lernen und optimal nutzen können.
Die einzelnen Modelle ver
fügen jenach Ausführung, Modell, Version und
den Besonderheiten des jeweiligen
Bestimmungslandes gegebenenfalls nur über einen Teil der in dieser Bedienungsanleitungangegebenen Ausstattung.
Page 4 of 304
.
.

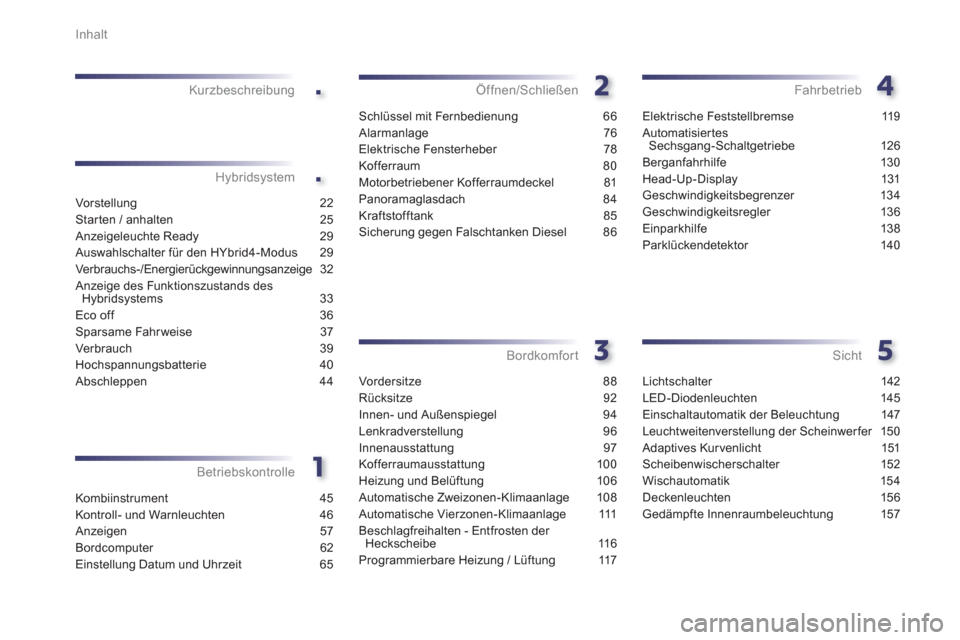

Inhalt
Kombiinstrument 45
Kontroll- und Warnleuchten 46
Anzeigen 57
Bordcomputer 62
Einstellung Datum und Uhrzeit 65
Betriebskontrolle Kurzbeschreibung
Schlüssel mit Fernbedienung 66
Alarmanlage 76
Elektrische Fensterheber 78
Kofferraum 80
Motorbetriebener Kofferraumdeckel 81
Panoramaglasdach 84
Kraftstofftank 85
Sicherung gegen Falschtanken Diesel 86
Öffnen/Schließen
Vorder sit ze 88
Rücksitze 92
Innen- und Außenspiegel 94
Lenkradverstellung 96
Innenausstattung 97
Kofferraumausstattung 100
Heizung und Belüftung 106
Automatische Zweizonen-Klimaanlage 108
Automatische Vierzonen-Klimaanlage 111
Beschlagfreihalten - Entfrosten der Heckscheibe 116
Programmierbare Heizung / Lüftung 117
Bordkomfort
Elektrische Feststellbremse 119
AutomatisiertesSechsgang-Schaltgetriebe 126
Berganfahrhilfe 130
Head-Up-Display 131
Geschwindigkeitsbegrenzer 134
Geschwindigkeitsregler 136
Einparkhilfe 138
Parklückendetektor 140
Fahrbetrieb
Lichtschalter 142
LED-Diodenleuchten 145
Einschaltautomatik der Beleuchtung 147
Leuchtweitenverstellung der Scheinwer fer 150
Adaptives Kurvenlicht 151
Scheibenwischerschalter 152
Wischautomatik 154
Deckenleuchten 1
56
Gedämpfte Innenraumbeleuchtung 157
Sicht Hybridsystem
Vor stellung 22
Starten / anhalten 25
Anzeigeleuchte Ready 29
Auswahlschalter für den HYbrid4-Modus 29
Ver brauchs -/Energierückgewinnungsanzeige32
Anzeige des Funktionszustands des Hybridsystems 33
Eco off 36
Sparsame Fahr weise 37
Ver brauch 39
Hochspannungsbatterie 40
Abschleppen 44
Page 5 of 304
.
.

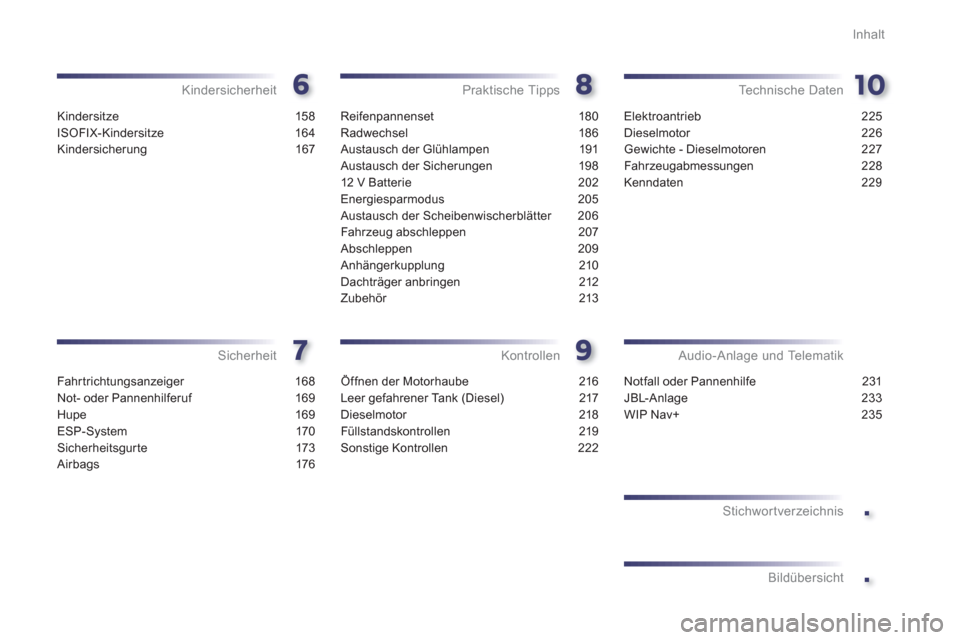

Inhalt
Kindersitze 158
ISOFIX-Kindersitze 164
Kindersicherun
g 167
Kindersicherheit
Fahrtrichtungsanzeiger 168
Not- oder Pannenhilferuf 169
Hupe 169
ESP-System 170
Sicherheitsgurte 173
Airbags 176
Sicherheit
Reifenpannenset 180
Radwechsel 186
Austausch der Glühlampen 191
Austausch der Sicherungen 198
12 V Batterie 202
Energiesparmodus 205
Austausch der Scheibenwischerblätter 206
Fahrzeug abschleppen 207
Abschleppen 209
Anhängerkupplung 210
Dachträger anbringen 212
Zubehör 213
Praktische Tipps
Öffnen der Motorhaube 216
Leer gefahrener Tank (Diesel) 217
Dieselmotor 218
Füllstandskontrollen 219
Sonstige Kontrollen 222
Kontrollen
Elektroantrieb 225
Dieselmotor 226
Gewichte - Dieselmotoren 227
Fahr zeugabmessungen 228
Kenndaten 229
Technische Daten
Notfall oder Pannenhilfe 231
JBL-Anlage 233
WIP Nav+ 235
Audio-Anlage und Telematik
Stichwortverzeichnis
Bildübersicht
Page 6 of 304
4
Kurzbeschreibung

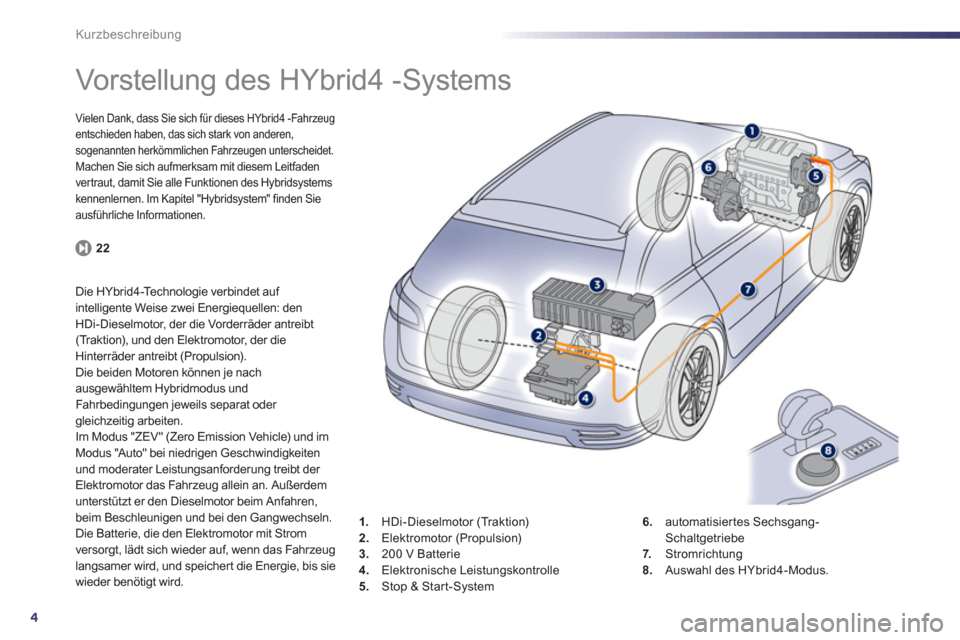

Vorstellung des HYbrid4 -Systems
Vielen Dank, dass Sie sich für dieses HYbrid4 -Fahrzeug
entschieden haben, das sich stark von anderen, sogenannten herkömmlichen Fahrzeugen unterscheidet.
Machen Sie sich aufmerksam mit diesem Leitfaden
ver traut, damit Sie alle Funktionen des Hybridsystems
kennenlernen. Im Kapitel "Hybridsystem" finden Sieausführliche Informationen.
22
Die HYbrid4-Technologie verbindet auf
intelligente Weise zwei Energiequellen: den
HDi-Dieselmotor, der die Vorderräder antreibt(Tr a k t i o n), und den Elektromotor, der die Hinterräder antreibt (Propulsion).
Die beiden Motoren können je nachausgewähltem Hybridmodus undFahrbedingungen jeweils separat oder gleichzeitig arbeiten.
Im Modus "ZEV" (Zero Emission Vehicle) und imModus "Auto" bei niedrigen Geschwindigkeiten
und moderater Leistungsanforderung treibt der Elektromotor das Fahrzeug allein an. Außerdem
unterstützt er den Dieselmotor beim Anfahren,
beim Beschleuni
gen und bei den Gangwechseln.
Die Batterie
, die den Elektromotor mit Strom
versorgt, lädt sich wieder auf, wenn das Fahrzeuglangsamer wird, und speichert die Energie, bis sie
wieder benötigt wird. 1
.HDi-Dieselmotor (Tr a k t i o n)2. Elektromotor (Propulsion)3.
200 V Batterie4.Elektronische Leistungskontrolle
5.Stop & Start-System 6
.automatisier tes Sechsgang-Schaltgetriebe 7. Stromrichtung8.Auswahl des HYbrid4-Modus.
Page 7 of 304
.
5
Kurzbeschreibung

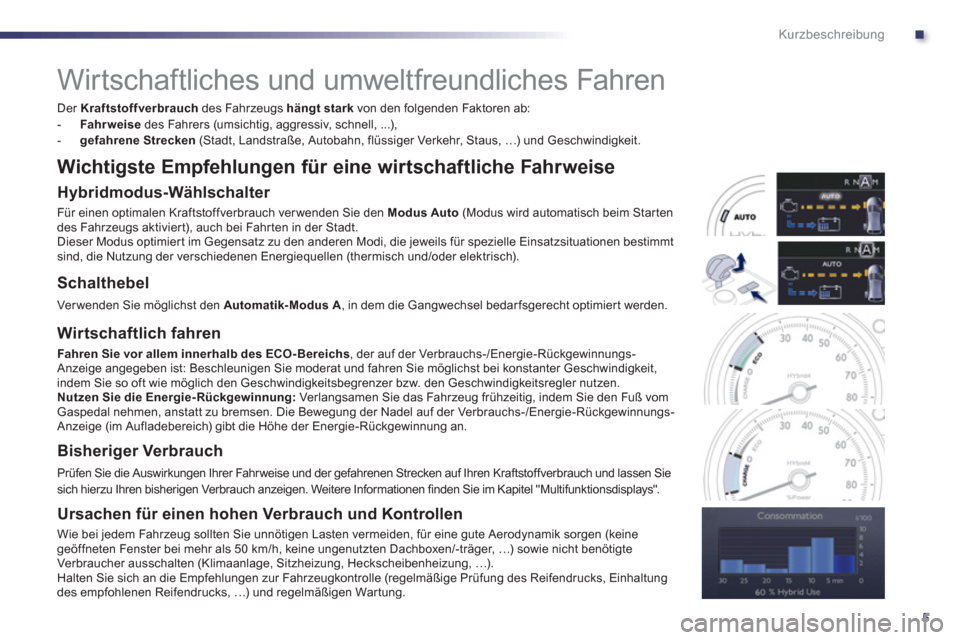

Wirtschaftliches und umweltfreundliches Fahren
Der Kraftstoffverbrauchdes Fahrzeugs hängt stark
von den folgenden Faktoren ab:
- Fahr weise
des Fahrers (umsichtig, aggressiv, schnell, ...),-gefahrene Strecken(Stadt, Landstraße, Autobahn, flüssiger Verkehr, Staus, …) und Geschwindigkeit.
Wichtigste Empfehlungen für eine wirtschaftliche Fahrweise
Hybridmodus-Wählschalter
Für einen optimalen Kraftstoffverbrauch ver wenden Sie den Modus Auto
(Modus wird automatisch beim Star ten
des Fahrzeugs aktivier t), auch bei Fahr ten in der Stadt.
Dieser Modus optimier t im Gegensatz zu den anderen Modi, die jeweils für spezielle Einsatzsituationen bestimmtsind, die Nutzung der verschiedenen Energiequellen (thermisch und/oder elektrisch).
Schalthebel
Ver wenden Sie möglichst den Automatik- Modus A
, in dem die Gangwechsel bedar fsgerecht optimiert werden.
Wirtschaftlich fahren
Fahren Sie vor allem innerhalb des ECO- Bereichs, der auf der Verbrauchs-/Energie-Rückgewinnungs-Anzeige angegeben ist: Beschleunigen Sie moderat und fahren Sie möglichst bei konstanter Geschwindigkeit,
indem Sie so oft wie möglich den Geschwindigkeitsbegrenzer bzw. den Geschwindigkeitsregler nutzen.
Nutzen Sie die Energie- Rückgewinnung:Ver langsamen Sie das Fahrzeug frühzeitig, indem Sie den Fuß vom Gaspedal nehmen, anstatt zu bremsen. Die Bewegung der Nadel auf der Verbrauchs-/Energie-Rückgewinnungs-Anzeige (im Aufladebereich) gibt die Höhe der Energie-Rückgewinnung an.
Bisheriger Verbrauch
Prüfen Sie die Auswirkungen Ihrer Fahr weise und der gefahrenen Strecken auf Ihren Kraftstoffverbrauch und lassen Sie sich hierzu Ihren bisherigen Verbrauch anzeigen. Weitere Informationen finden Sie im Kapitel "Multifunktionsdisplays".
Ursachen für einen hohen Verbrauch und Kontrollen
Wie bei jedem Fahrzeug sollten Sie unnötigen Lasten vermeiden, für eine gute Aerodynamik sorgen (keinegeöffneten Fenster bei mehr als 50 km/h, keine ungenutzten Dachboxen/-träger, …) sowie nicht benötigteVerbraucher ausschalten (Klimaanlage, Sitzheizung, Heckscheibenheizung, …).
Halten Sie sich an die Empfehlungen zur Fahrzeugkontrolle (regelmäßige Prüfung des Reifendrucks, Einhaltungdes empfohlenen Reifendrucks, …) und regelmäßigen Wartung.
Page 8 of 304
6
Kurzbeschreibung
Motorisierte Kofferraumklappe
Dieses System bietet Ihnen die Möglichkeit,
den Kofferraum mühelos per Knopfdruck motorbetrieben zu öffnen oder zu schließen.
8
0
Elektronischer Schlüssel:Keyless-System
Dieses System bietet Ihnen die Möglichkeit,
das Fahrzeug zu öffnen, zu schließen und zustarten, wenn Sie den Schlüssel bei sich tragen und sich im definierten Bereich aufhalten.
25, 67
Provisorisches Reifenpannenset
Dieses Komplettset besteht aus einem
Kompressor und einer Dichtmittelpatrone zur
Durchführung einer provisorischen Reparatur des Reifens.
18
0

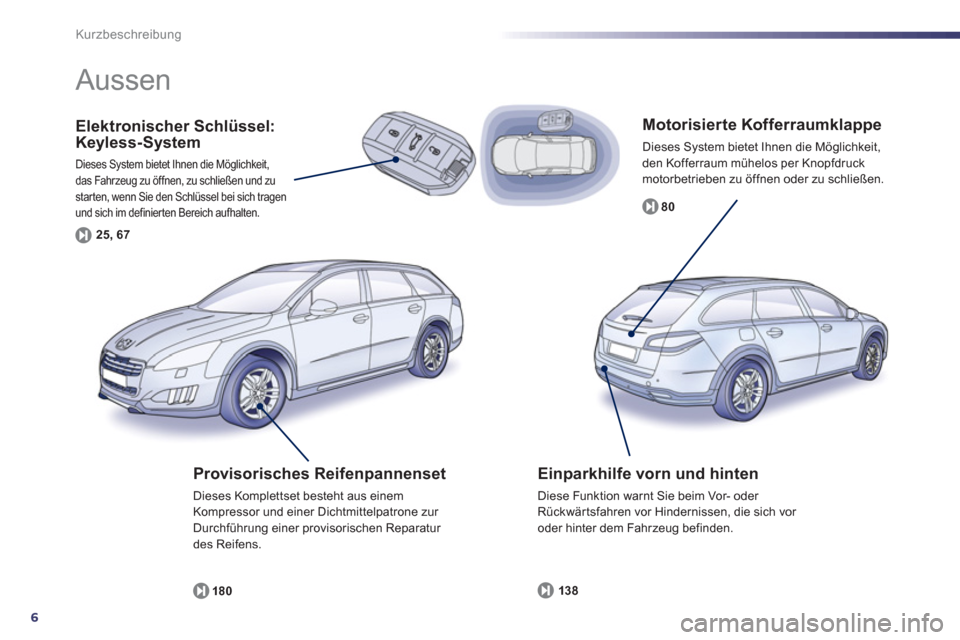

Aussen
Einparkhilfe vorn und hinten
Diese Funktion warnt Sie beim Vor- oder Rückwärtsfahren vor Hindernissen, die sich vor
oder hinter dem Fahrzeug befinden.
138
Page 9 of 304
.
7
Kurzbeschreibung

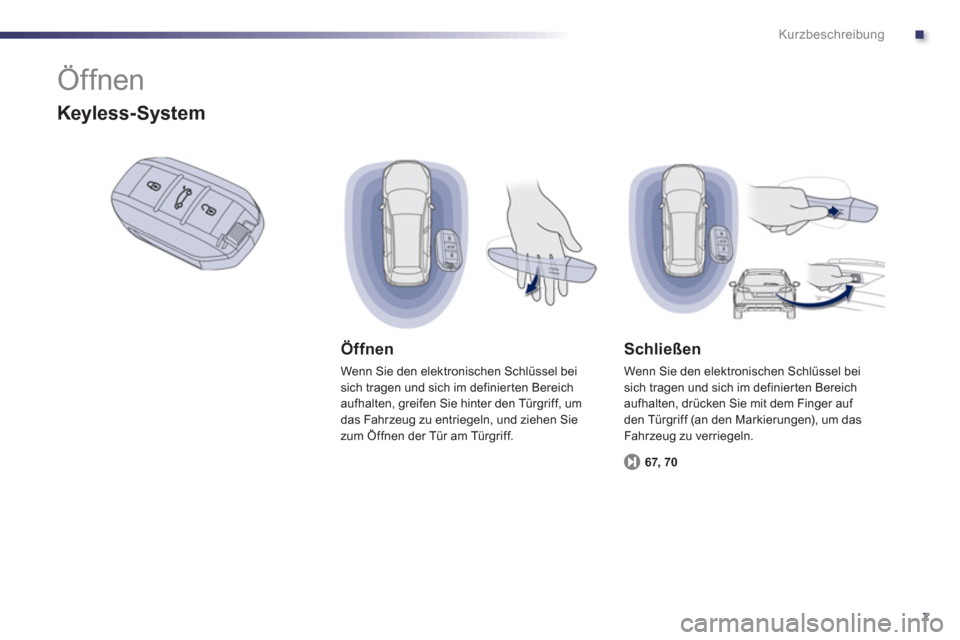

Öffnen
Öffnen
Wenn Sie den elektronischen Schlüssel bei
sich tragen und sich im definier ten Bereich aufhalten, greifen Sie hinter den Türgriff, um
das Fahrzeug zu entriegeln, und ziehen Siezum Öffnen der Tür am Türgriff.
Schließen
Wenn Sie den elektronischen Schlüssel bei sich tragen und sich im definierten Bereich
aufhalten, drücken Sie mit dem Finger auf
den Türgriff (an den Markierungen), um das
Fahr zeug zu verriegeln.
Keyless-System
67, 70
Page 10 of 304
8
Kurzbeschreibung

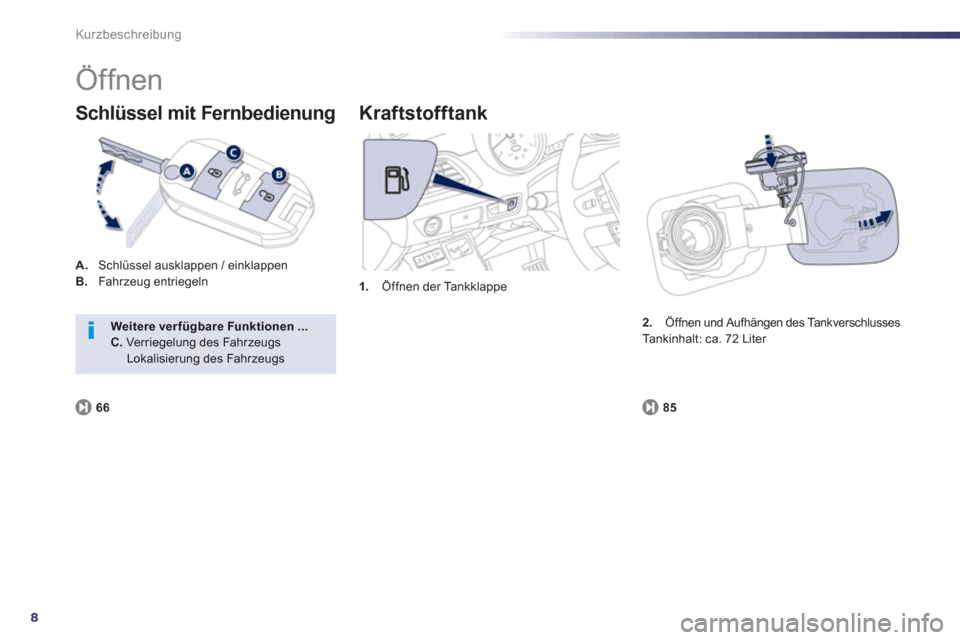

Öffnen
A.
Schlüssel ausklappen / einklappen B. Fahrzeug entriegeln
Schlüssel mit Fernbedienung
1.Öffnen der Tankklappe
Kraftstofftank
85
2.Öffnen und Aufhängen des Tankverschlusses
Tankinhalt: ca. 72 Liter Weitere verfügbare Funktionen...C.Verriegelung des Fahrzeugs
Lokalisierung des Fahrzeugs
6
