Peugeot 508 RXH 2012 Инструкция по эксплуатации (in Russian)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 508 RXH, Model: Peugeot 508 RXH 2012Pages: 304, PDF Size: 9.66 MB
Page 231 of 304
10
229
Те х н и ч е с к и е характеристики
Идентификационные данные
Различные средства маркировки, нанесенные на автомобиль для его идентификации и поиска.
A.Серийный номер в моторном отсеке. Этот номер выбит на кузове возле
верхне
й опоры стойки подвески.
Давление воздуха следует проверять на холодных шинах не реже одного раза в месяц.
Недостаточное давление воздуха вшинах ведет к перерасходу топлива.
B.Серийный номер на нижнейпоперечине рамы ветрового стекла. Этот номер содержится на наклеенной табличке и просматривается через
ветровое стекло.
C.Табличка с заводским номером.Этот номер содержится в табличке,
наклеенно
й на дверную стойку со стороны водителя.
D.Табличка с данными шин и декоративного покрытия.Эта табличка наклеена на средней стойке со стороны водителя.
На ней указаны:
- давление для порожнего и
нагр
уженного автомобиля,
- размеры шин,
- марки шин, рекомендованные заводом-изготовителем,
- давление воздуха в запасном колесе,
- артикул цвета декоративного покрытия
кузова.
Цепи противоскольжения можнонадевать только на передние колеса. Селектор должен находиться в режиме 4WD.
Page 232 of 304
230Те х н и ч е с к и е характеристики
Page 233 of 304
231

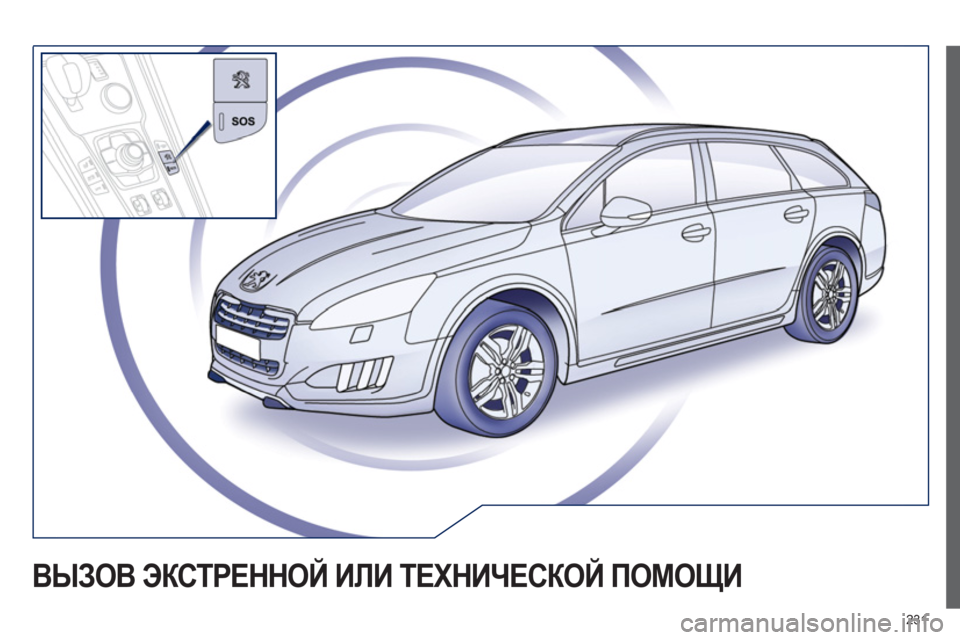

ВЫЗОВ ЭКСТРЕННОЙ ИЛИ ТЕХНИЧЕСКОЙ ПОМОЩИ
Page 234 of 304
232
ВЫЗОВ СЛУЖБЫ ЭКСТРЕННОЙ ИЛИ ТЕХНИЧЕСКОЙ ПОМОЩИ
В экстренной ситуации нажмите на эту кнопку иудерживайте ее более 2 секунд. Мигающий зеленый светодиод и голосовой информатор подтвердят
отправку вызова в колл-центр PEUGEOT CONNECTSOS
* .
Светодиод зеленого цвета продолжит гореть (не мигая), если связь сослужбой установлена. Он погаснет по окончании связи.
При включении зажигания загорается
на три сек
унды зеленый светодиод,
что подтверждает работоспособностьсистемы. Если сраз
у нажать еще раз на эту же кнопку, вызов будет отменен.
Отмена вызова подтверждается голосовым информатором.
Нажмите на эту кнопку и удерживайте более 2 секунд, чтобы запросить техническую помощь в случае выхода из строя автомобиля.
Голосовое сообщение известит вас о том, что ваш звонок принят
** .
РАБОТА СИСТЕМЫ Если сразу нажать еще раз на эту же кнопку, вызов будет отменен. Зеленый светодиод погаснет. Отмену вызова подтвердит голосовой
информатор.
Чтобы отменить вызов, ответьте колл-центр
у PEUGEOT CONNECTSOS и сообщите, что это ошибка.
Колл-центр PEUGE
OT CONNECT SOS сразу определит Вашеместонахождение, свяжется с вами на Вашем языке
** и, при
необходимости, направит к Вам спасателей из соответствующих
вспомогательных служб
** . В странах, где такой службы нет или от
нее отказались, вызов напрямую отправляется службе технической
помощи (112) без определения местонахождения автомобиля.
Если датчик под
ушки безопасности зафиксирует удар, вызов экстренной помощи будет отправлен автоматически, независимо от возможного срабатывания подушек безопасности.
*
В соответствии с генеральным соглашением, заключаемым в торговой точке при наличии такой услуги и с учетом лимитов, обусловленных технической и технологической возможностями.ууу
**
В зависимости от географической зоны действия системы PEUGEOT CONNECT SOS, PEUGEOT CONNECT ASSISTA NCE и официального
языка, выбранного владельцем автомобиля.
Список стран, расположенных в зоне действия службы PEUGEOT CONNECT имеется в торгово-сервисной сети или на сайте www.peugeot.ru.у
Сигнализатор оранжевого цвета мигает: в системе
обнаружена неисправность.
Сигнализатор оранжевого цвета горит не мигая: замените элемент питания системы вызова помощи.
В обоих сл
учаях необходимо обратиться всервисную сеть PEUGEOT.
Если вы купили автомобиль не в сети PEUGEOT, Вам следует
поинтересоваться настройками этой системы и попроситьспециалистов своей сети внести в них изменения. В многоязычных странах систему можно настроить на работу на официальном языке
по Вашему выбору.
По техническим соображениям, в частности, в целях
улучшения
качества услуг PEUGEOT CONNECT, изготовитель оставляет засобой право в любой момент осуществлять обновление бортовой телекоммуникационной системы.
Page 235 of 304
233

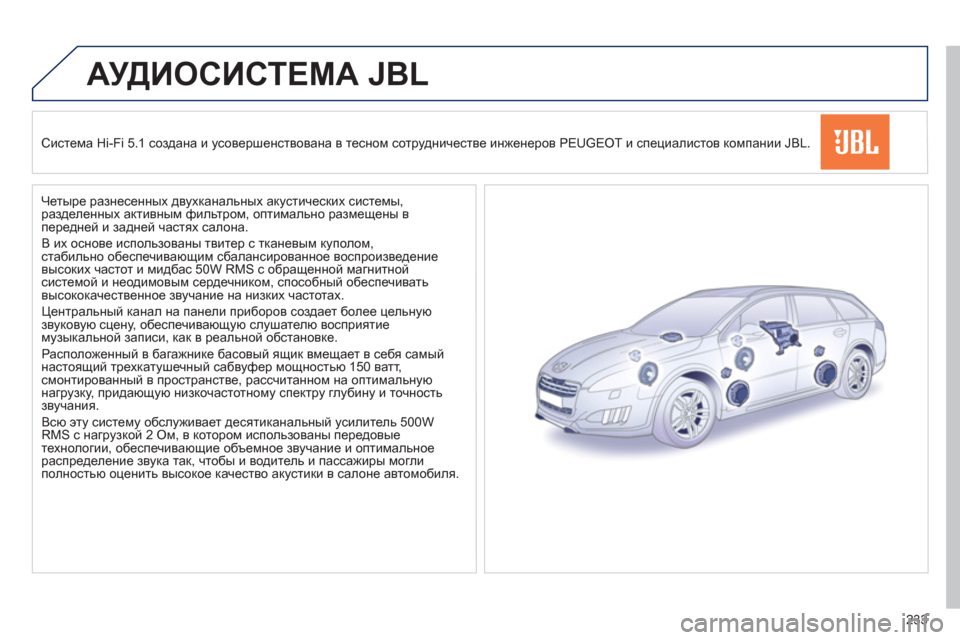

АУДИОСИСТЕМА JBL
Система Hi-Fi 5.1 создана и усовершенствована в тесном сотрудничестве инженеров PEUGEOT и специалистов компании JBL.
Четыре разнесенных дв
ухканальных акустических системы,разделенных активным фильтром, оптимально размещены в
передней и задней частях салона.
В их основе использованы твитер с тканевым куполом, стабильно обеспечивающим сбалансированное воспроизведение
высоких частот и мидбас 50W RMS с обращенной магнитной
системой и неодимовым сердечником, способный обеспечивать
высококачественное звучание на низких частотах.
Центральный канал на панели при
боров создает более цельную
звуковую сцену, обеспечивающую слушателю восприятиемузыкальной записи, как в реальной обстановке.
Расположенный в
багажнике басовый ящик вмещает в себя самый
настоящий трехкатушечный сабвуфер мощностью 150 ватт,смонтированный в пространстве, рассчитанном на оптимальную
нагрузку, придающую низкочастотному спектру глубину и точностьзвучания.
Всю эт
у систему обслуживает десятиканальный усилитель 500W RMS с нагрузкой 2 Ом, в котором использованы передовыетехнологии, обеспечивающие объемное звучание и оптимальноераспределение звука так, чтобы и водитель и пассажиры могли
полностью оценить высокое качество акустики в салоне автомобиля.
Page 236 of 304
234
Page 237 of 304
235
Система защищена и предназначена для работы исключительно на Вашем автомобиле.
WIP Nav+
01 Первое знакомство - Передняя панель
По соображениям безопасности водитель должен
осуществлять все операции, требующие особого
внимания, только на остановленном автомобиле.
Если двигатель остановлен, то, в целях
предупреждения ускоренного разрядааккумуляторной батареи, система автоматически
отключается при срабатывании режима
энергосбережения.
СОДЕРЖАНИЕ
02
Переключатели на рулевом колесе
03
Краткое описание работы системы
04 Система навигации и наведения
05
Информация о дорожном движении
06 Телефон
07 Записная книжка - ADDR BOOK
08 Радиоприемник
09
Музыкальные медиапроигрыватели
10 Настройки радиоприемника
11 Настройки
12 Экранное меню стр.
стр.
стр.
стр.
стр.
стр.
стр.
стр.
стр.
стр.
стр.
стр.
236
238
239
241
255
2
58
266
269
272
278
279
280
Часто задаваемые вопросы стр. 283
GPS НАВИГАЦИЯ
МУЛЬТИМЕДИЙНАЯ АВТОМАГНИТОЛА
И ТЕЛЕФОН BLUETOOTH
Page 238 of 304
236
01 ПЕРВЫЕ ШАГИ
Включ. / выключ. функции TA ("Дорожная
информация").
Показ списка принятых станций, треков или плей-листов CD/MP3/плеер Apple ®.
При длительном нажатии: ведение классификации файлов MP3/WMA/обновление списка принятыхстанций. Вы
бор источникааудиосигнала: CD, USB, AUX, плееры
Apple® , Bluetooth ®
Streaming, Radio.
Аудионастройки "Audio
settings" : звуковое поле,
низкие частоты, высокие
частоты, тонкомпенсация, распределение, баланс левых-
правых, баланс передних-задних, автоматическаярегулировка громкости.
Завершение текущего действия,
переход в начало директории.
При длительном нажатии:
возв
рат к постояннойиндикации.
Выбор частотного диапазона FM.
Че
рный экран. Кл
авиша MODE: выбортипа постоянной индикации.
При кратком нажатии: выключение /
восстановление звука.
При длительном нажатии:
инициализация системы.
При кратком
нажатии: выбор радиостанции изпамяти.
При длительном
н
ажатии: внесение
в память принятой станции. Выбо
р:
- предыдущей/ke_^mxs_c строки из списка или меню. -предыдущего/следующего плей-листа с медиаустройства.- пошаговая настройка на частоту предыдущей/ke_^mxs_c радиостанции.
- предыдущего/ke_^mxs_]h плей-листа MP3.
Перемещение карты вверх / вниз, в режиме "Move themap" ("Переместить карту").
Вращение: настройка
громкости (у каждого источника аудиосигнала она своя, в т.ч.и у транслятора дорожной информации, и у навигатора).
Выбор:
- автоматическо
й настройки радиоприемника на
частоту в нижнем/верхнем диапазонах.
- предыд
ущего / следующего CD-трека, MP3-композиции или медиафайла.
Перемещение влево
/\ijZ\h, в режиме "Move the map
". Выключ.
/ включ.
Page 239 of 304
237
01
Открытие меню " Telephone" и
показ списка последних вызовов
или принятие входящего звогка.
Открытие меню " Navigation - guidance" и показ последних маршрутов.
Источник - радиоприемник,
открытие меню
"FM / AMband " и показ списка принятыхстанций.
Открытие меню " Confi guration".
При длительном нажатии:
показ зоны действия GPS и
демонстрационный режим
навигатора.
Отказ от входящего звонка или
отбой текущего разговора.
Открытие меню " Traffi cinformation
" и показ текущихуведомлений о дорожномдвижении.
Источник-ме
дианоситель,открытие меню " MEDIA" и показ списка композиций.
Завершение тек
ущего действия,
переход в начало директории.
При длительном нажатии: возврат к
постоянной индикации.
Ручка для выбора и подтверждения своихдействий - OK:
Вы
бор элемента на экране или в списке
или в меню, затем - подтверждениекратким нажатием.
Помимо меню и списков, кратким
нажатием можно открывать контекстныеменю из присутствующих на экране.
Вращение при показе на экране карты:
увеличение/уменьшение масштаба карты.
Показ списка контактов / Открытие меню " Directory of contacts
" ("Контакты").
ПЕРВЫЕ ШАГИ
Page 240 of 304
238
02БЛОК УПРАВЛЕНИЯ НА РУЛЕВОМ КОЛЕСЕ
- При нажатии на ручку:
открывается меню на дисплее
панели приборов.
-
При вращении ручки: просмотр
позиций меню на дисплее
панели приборов.
- Увеличить г
ромкость.
-
Отключить / восстановить звук.
-
Уменьшить громкость.
-При вращении ручки.
Радио: автоматический вы
бор радиостанции в нижнем /
верхнем диапазоне.
Медианоситель: предыд
ущая / следующая композиция.
-
При нажатии, а затем вращении: доступ к 6 станциям,сохраненным в памяти.
- Смена источника аудиосигнала. -Кнопка TEL/SRC: (при кратком нажатии): Ответить на входящий звонок. Во время разговора: доступ к меню "Телефон": завершение текущего разговора,
конфиденциальный режим, режим громкой связи.-DghidZ TEL/SRC (при длительном нажатии):HldZa от ответа на входящий звонок
или завершение текущего разговора. Не во время разговора, доступ к меню "Телефон" (набор
номера, контакты, журнал звонков, автоответчик).
- Выбор вида постоянной индикации на дисплее.
-Радио: показ на дисплее списка радиостанций.
Медианоситель: показ на дисплее списка
композиций.
