Page 1 of 304
Page 2 of 304
Cet espace personnel vous propose des conseils et d’autres
informations utiles à l’entretien de votre véhicule.
Retrouvez votre guide d’utilisation sur le site Internet de Peugeot,
rubrique «Espace personnel».
Consulter le guide d’utilisation en ligne vous permet égalementd’accéder aux dernières informations disponibles, facilement
identifiables par le marque-pages, repérable à l’aide de cepictogramme :
Si la rubrique «Espace personnel» n’est pas disponible dans le sitemarque de votre pays, vous pouvez consulter votre guide d’utilisation à l’adresse suivante :http://public.servicebox.peugeot.com
le liendans l’accès aux «Particuliers»,
la langue,
la silhouette du modèle,
la date d’édition correspondant à la date de la 1 ère
immatriculation.
Nous attirons votre attention sur le point suivant :
La pose d’un équipement ou d’un accessoire électrique nonréférencé par Automobiles PEUGEOT, peut entraîner unepanne du système électronique de votre véhicule. Nous vous remercions de bien vouloir noter cette particularité et, vous conseillons de prendre contact avec un représentant de la marque PEUGEOT pour vous faire présenter les équipementset accessoires référencés.
Sélectionnez :
Vous y retrouverez votre guide d’utilisation, dans les mêmes présentations.
Page 3 of 304
BIENVENUE
Légende
Aver tissement :
ce symbole repère des aver tissements que vous devez impérativementrespecter pour votre propre sécurité, lasécurité d’autrui et, pour ne pas risquer d’endommager votre véhicule.
Information :
ce symbole attire votre attention sur desinformations complémentaires pour une meilleure utilisation de votre véhicule.
Protection de
l’environnement :
ce symbole accompagne des conseils relatifs à la protection del’environnement.
Renvoi de page :
ce symbole vous invite à vous rendre
aux pages détaillant la fonctionnalité.
N
ous vous remercions d’avoir choisi une 508 RXH.
Ce guide d’utilisation est conçu afin de vous
faire profiter pleinement de votre véhicule dans
t
outes ses situations de vie.
Vous trouvez ainsi, dès les premières pages,
un sommaire détaillé suivi d
’une prise en main
rapide destinée à faciliter la découverte de
votre véhicule.
Tous les détails propres à votre véhicule, confort, sécurité, informations pratiques, voussont ensuite présentés dans ce guide pour mieux l’apprécier et pleinement en profiter.
Chaque modèle peut ne reprendre qu’une par tie des équipements mentionnés dans ce guide, selon le niveau de finition, les modèles,
les versions et les caractéristiques propres au
pays où il est commercialisé.
Page 4 of 304
.
.
Sommaire
Combiné 45
Témoins 46
Indicateurs 57
Ordinateur de bord 62
Réglage date et heure 65
Contrôle de marchePrise en main
Clé à télécommande 66
Alarme 76
Lève-vitres électriques 78
Coffre 80
Coffre motorisé 81
Toit vitré panoramique 84
Réservoir de carburant 85
Détrompeur carburant Diesel 86
Ouvertures
Sièges avant 88
Sièges arrière 92
Rétroviseurs 94
Réglage du volant 96
Aménagements intérieurs 97
Aménagements du coffre 100
Chauffage et Ventilation 106
Air conditionné automatique bizone 108
Air conditionné automatique quadrizone 111
Désembuage - dégivragede la lunette arrière 116
Chauffage / Ventilation programmable 117
Confort
Frein de stationnement électrique 119
Boîte manuelle pilotée 6 vitesses 126
Aide au démarrage en pente 130
Affi chage tÍte haute 131
Limiteur de vitesse 134
RÈgulateur de vitesse 136
Aide au stationnement 138
Mesure de place disponible 140
Conduite
Commandes díÈclairage 142
Feux ‡ diodes Èlectroluminescentes 145
Allumage automatique des feux 147
RÈglage des projecteurs 150
…clairages directionnels 151
Commandes díessuie-vitre 152
Balayage automatique 154
Pla
fonniers 156
…clairage díambiance 157
VisibilitÈ SystËme hybride
PrÈsentation 22
DÈmarrer / arrÍter 25
TÈmoin Ready 29
SÈlecteur de mode HYbrid4 29
Indicateur de consommation / gÈnÈration díÈnergie 32
Affi chage fl ux hybride 33
Eco off 36
Éco-conduite 37
Consommation 39
Batterie haute tension 40
Remorquage 44
Page 5 of 304
.
.

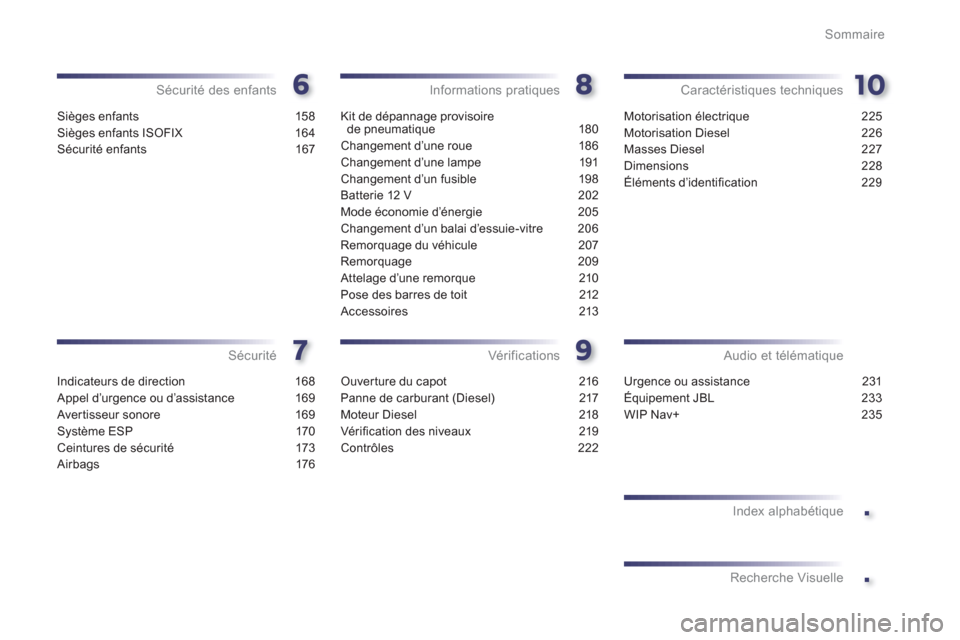

Sommaire
Sièges enfants 158
Sièges enfants ISOFIX 164
Sécurité enfants 167
Sécurité des enfants
Indicateurs de direction 168
Appel d’urgence ou d’assistance 169
Aver tisseur sonore 169
Système ESP 170
Ceintures de sécurité 173
Airbags 176
Sécurité
Kit de dépannage provisoire
de pneumatique 180
Changement d’une roue 186
Changement d’une lampe 191
Changement d’un fusible 198
Batterie 12 V 202
Mode économie d’énergie 205
Changement d’un balai d’essuie-vitre 206
Remorquage du véhicule 207
Remorquage 209
Attelage d’une remorque 210
Pose des barres de toit 212
Accessoires 213
Informations pratiques
Ouverture du capot 216
Panne de carburant (Diesel) 217
Moteur Diesel 218
Vérifi cation des niveaux 219
Contrôles 222
Vér if ic ations
Motorisation électrique 225
Motorisation Diesel 226
Masses Diesel 227
Dimensions 228
Éléments d’identifi cation 229
Caractéristiques techniques
Urgence ou assistance 231
Équipement JBL 233
WIP Nav+ 235
Audio et télématique
Index alphabétique
Recherche Visuelle
Page 6 of 304
4
Prise en main

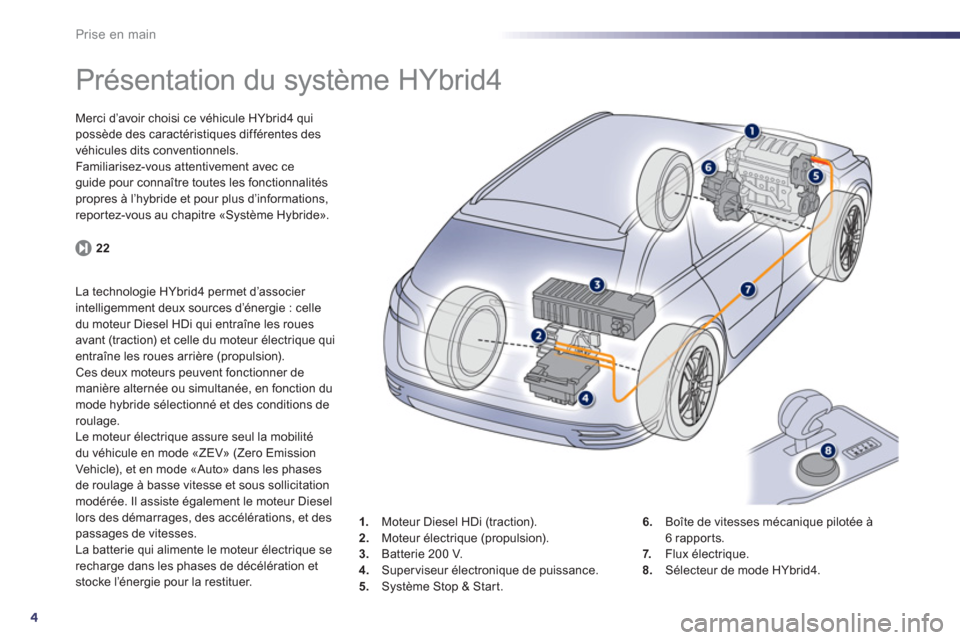

Présentation du système HYbrid4
Merci d’avoir choisi ce véhicule HYbrid4 quipossède des caractéristiques différentes des
véhicules dits conventionnels.
Familiarisez-vous attentivement avec ceguide pour connaître toutes les fonctionnalitéspropres à l’hybride et pour plus d’informations,reportez-vous au chapitre «Système Hybride».
22
La technologie HYbrid4 permet d’associer
intelligemment deux sources d’énergie : celle
du moteur Diesel HDi qui entraîne les roues avant (traction) et celle du moteur électrique quientraîne les roues arrière (propulsion).
Ces deux moteurs peuvent fonctionner de
manière alternée ou simultanée, en fonction du mode hybride sélectionné et des conditions de roulage.
Le moteur électrique assure seul la mobilité
du véhicule en mode «ZEV» (Zero Emission
Vehic le), et en mode «Auto» dans les phases
de roulage à basse vitesse et sous sollicitation modérée. Il assiste également le moteur Diesel
lors des démarrages, des accélérations, et des
passages de vitesses.
La batterie qui alimente le moteur électrique se
recharge dans les phases de décélération etstocke l’énergie pour la restituer. 1
.Moteur Diesel HDi (traction). 2. Moteur électrique (propulsion).3.
Batterie 200 V. 4.Superviseur électronique de puissance.
5.Système Stop & Start.6
.Boîte de vitesses mécanique pilotée à
6 rappor ts.
7. Flux électrique. 8.Sélecteur de mode HYbrid4.
Page 7 of 304
.
5
Prise en main

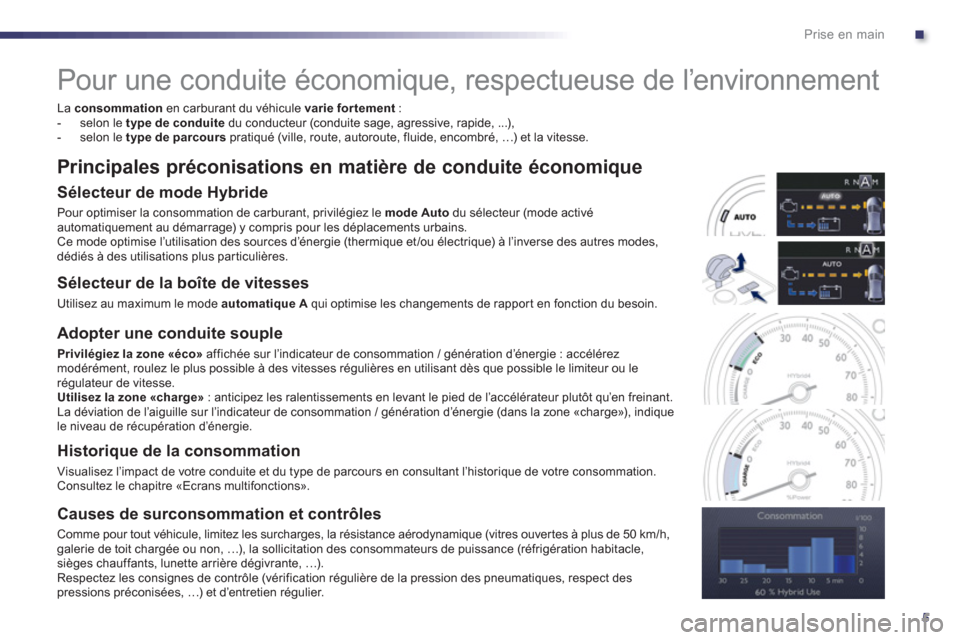

Pour une conduite économique, respectueuse de l’environnement
La consommationen carburant du véhicule varie fortement
:
- selon le type de conduitedu conducteur (conduite sage, agressive, rapide, ...),
- selon le type de parcourspratiqué (ville, route, autoroute, fluide, encombré, …) et la vitesse.
Principales préconisations en matière de conduite économique
Sélecteur de mode Hybride
Pour optimiser la consommation de carburant, privilégiez le mode Autodu sélecteur (mode activé
automatiquement au démarrage) y compris pour les déplacements urbains.
Ce mode optimise l’utilisation des sources d’énergie (thermique et /ou électrique) à l’inverse des autres modes,
dédiés à des utilisations plus par ticulières.
Sélecteur de la boîte de vitesses
Utilisez au maximum le mode automatique A
qui optimise les changements de rappor t en fonction du besoin.
Adopter une conduite souple
Privilégiez la zone «éco»affichée sur l’indicateur de consommation / génération d’énergie : accélérez modérément, roulez le plus possible à des vitesses régulières en utilisant dès que possible le limiteur ou le
régulateur de vitesse. Utilisez la zone «charge» : anticipez les ralentissements en levant le pied de l’accélérateur plutôt qu’en freinant.
La déviation de l’aiguille sur l’indicateur de consommation / génération d’énergie (dans la zone «charge»), indique
le niveau de récupération d’énergie.
Historique de la consommation
Visualisez l’impact de votre conduite et du type de parcours en consultant l’historique de votre consommation.Consultez le chapitre «Ecrans multifonctions».
Causes de surconsommation et contrôles
Comme pour tout véhicule, limitez les surcharges, la résistance aérodynamique (vitres ouver tes à plus de 50 km/h,galerie de toit chargée ou non, …), la sollicitation des consommateurs de puissance (réfrigération habitacle, sièges chauffants, lunette arrière dégivrante, …).
Respectez les consignes de contrôle (vérification régulière de la pression des pneumatiques, respect des pressions préconisées, …) et d’entretien régulier.
Page 8 of 304
6
Prise en main
Coffre motorisé
Ce système vous permet, à l’aide d’un bouton,
une ouver ture ou fermeture facile grâce à lamotorisation du coffre.
8
0
Clé électronique : Accès etDémarrage Mains Libres
Ce système vous permet l’ouverture,
la fermeture et le démarrage du
véhicule en gardant la clé sur soi etdans la zone définie.
25, 67
Kit de dépannage provisoire depneumatique
Ce kit est un système complet, composé d’un compresseur et d’une cartouche de produit
de colmatage, pour effectuer une réparation
provisoire du pneumatique.
18
0

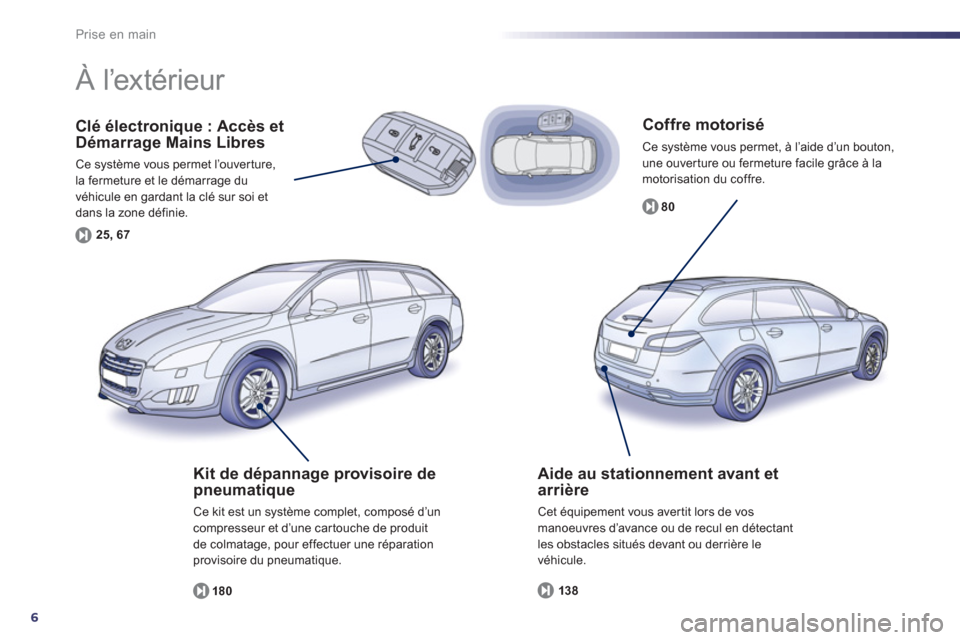

À l’extérieur
Aide au stationnement avant etarrière
Cet équipement vous avertit lors de vos
manoeuvres d’avance ou de recul en détectant les obstacles situés devant ou derrière le
véhicule.
138
Page 9 of 304
.
7
Prise en main

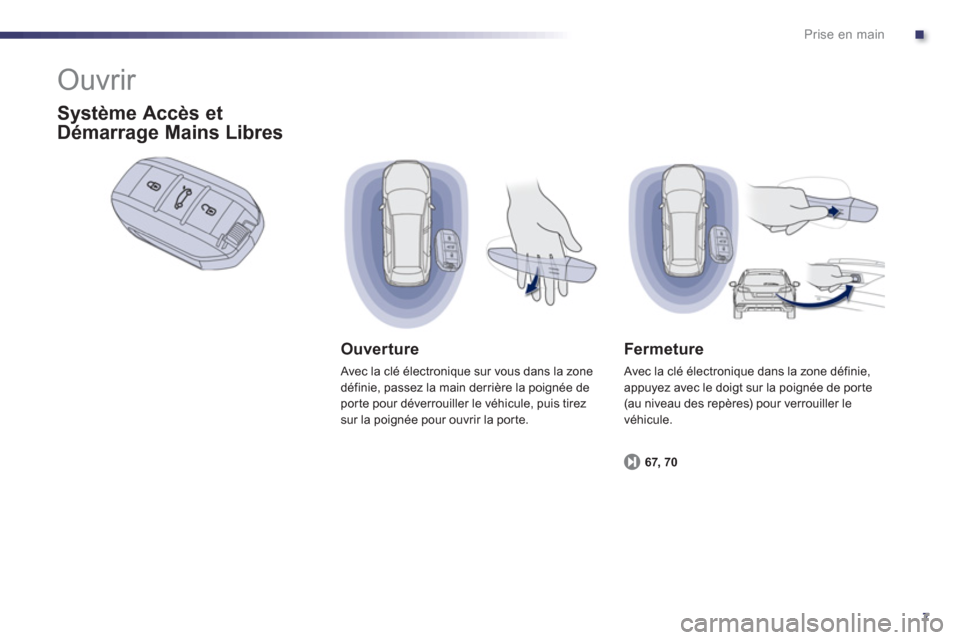

Ouvrir
Ouverture
Avec la clé électronique sur vous dans la zone
définie, passez la main derrière la poignée deporte pour déverrouiller le véhicule, puis tirez
sur la poignée pour ouvrir la porte.
Fermeture
Avec la clé électronique dans la zone définie,
appuyez avec le doigt sur la poignée de por te (au niveau des repères) pour verrouiller le
véhicule.
Système Accès et
Démarrage Mains Libres
67, 70
Page 10 of 304
8
Prise en main

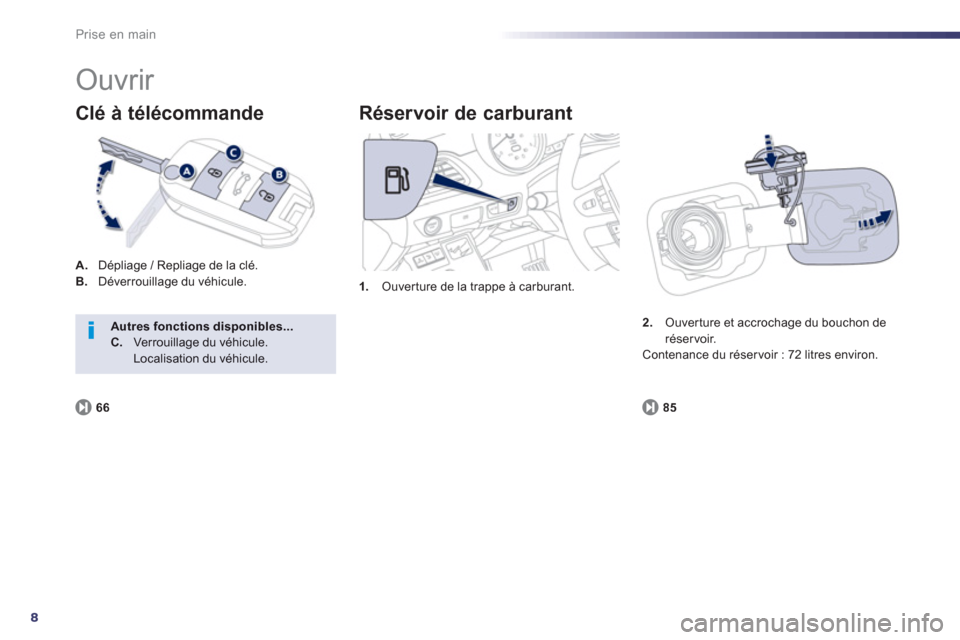

Ouvrir
A.
Dépliage / Repliage de la clé.B.Déverrouillage du véhicule.
Clé à télécommande
1.Ouver ture de la trappe à carburant.
Réservoir de carburant
85
2.Ouverture et accrochage du bouchon de réservoir.
Contenance du réservoir : 72 litres environ.
Autres fonctions disponibles...C.Verrouillage du véhicule. Localisation du véhicule.
