BRZA POMOĆ
7

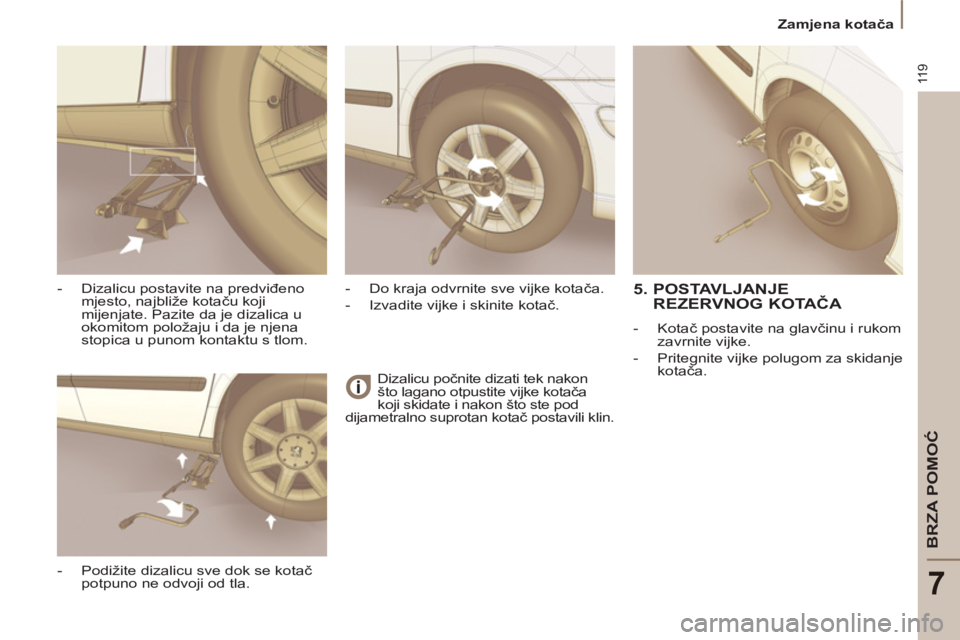

Zamjena kotača
Dizalicu počnite dizati tek nakon
što lagano otpustite vijke kotača
koji skidate i nakon što ste pod
dijametralno suprotan kotač postavili klin.





- Dizalicu postavite na predviđeno
mjesto, najbliže kotaču koji
mijenjate. Pazite da je dizalica u
okomitom položaju i da je njena
stopica u punom kontaktu s tlom.

- Podižite dizalicu sve dok se kotač
potpuno ne odvoji od tla.
- Do kraja odvrnite sve vijke kotača.

- Izvadite vijke i skinite kotač.


5. POSTAVLJANJE
REZERVNOG KOTAČA



- Kotač postavite na glavčinu i rukom
zavrnite vijke.

- Pritegnite vijke polugom za skidanje
kotača.

120

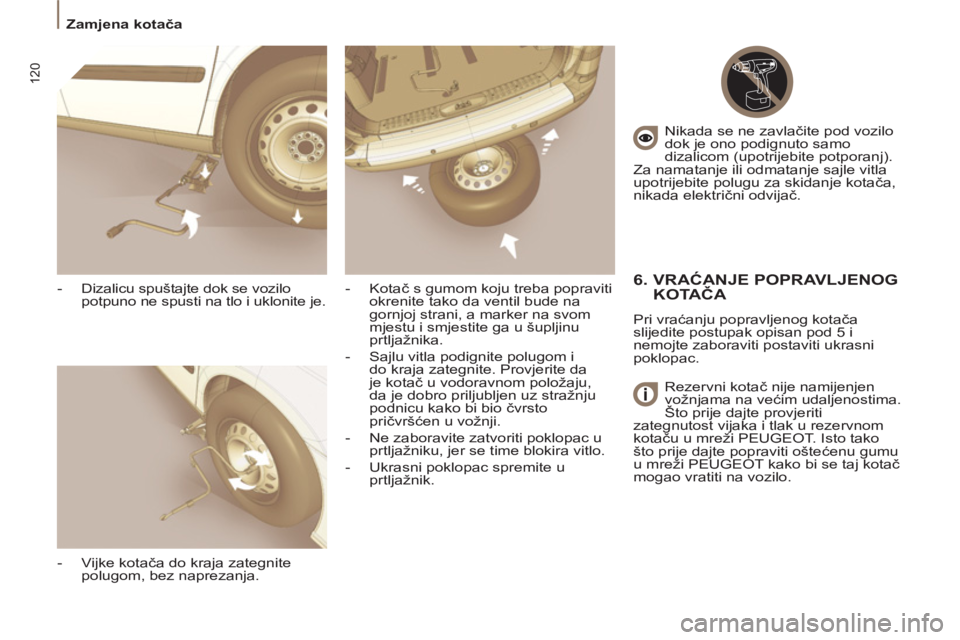

Zamjena kotača

- Dizalicu spuštajte dok se vozilo
potpuno ne spusti na tlo i uklonite je.

- Vijke kotača do kraja zategnite
polugom, bez naprezanja.
- Kotač s gumom koju treba popraviti
okrenite tako da ventil bude na
gornjoj strani, a marker na svom
mjestu i smjestite ga u šupljinu
prtljažnika.

- Sajlu vitla podignite polugom i
do kraja zategnite. Provjerite da
je kotač u vodoravnom položaju,
da je dobro priljubljen uz stražnju
podnicu kako bi bio čvrsto
pričvršćen u vožnji.

- Ne zaboravite zatvoriti poklopac u
prtljažniku, jer se time blokira vitlo.

- Ukrasni poklopac spremite u
prtljažnik. Nikada se ne zavlačite pod vozilo
dok je ono podignuto samo
dizalicom (upotrijebite potporanj).
Za namatanje ili odmatanje sajle vitla
upotrijebite polugu za skidanje kotača,
nikada električni odvijač.


6. VRAĆANJE POPRAVLJENOG
KOTAČA

Pri vraćanju popravljenog kotača
slijedite postupak opisan pod 5 i
nemojte zaboraviti postaviti ukrasni
poklopac.
Rezervni kotač nije namijenjen
vožnjama na većim udaljenostima.
Što prije dajte provjeriti
zategnutost vijaka i tlak u rezervnom
kotaču u mreži PEUGEOT. Isto tako
što prije dajte popraviti oštećenu gumu
u mreži PEUGEOT kako bi se taj kotač
mogao vratiti na vozilo.

121
BRZA POMOĆ
7

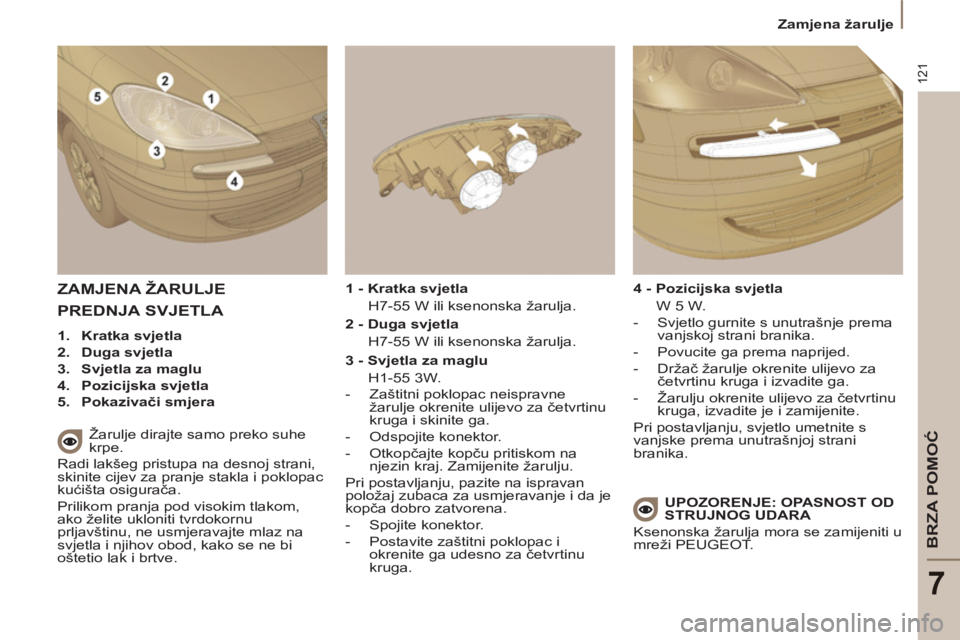

Zamjena žarulje

ZAMJENA ŽARULJE


Žarulje dirajte samo preko suhe
krpe.
Radi lakšeg pristupa na desnoj strani,
skinite cijev za pranje stakla i poklopac
kućišta osigurača.
Prilikom pranja pod visokim tlakom,
ako želite ukloniti tvrdokornu
prljavštinu, ne usmjeravajte mlaz na
svjetla i njihov obod, kako se ne bi
oštetio lak i brtve.
2 - Duga svjetla
H7-55 W ili ksenonska žarulja.



- Zaštitni poklopac neispravne
žarulje okrenite ulijevo za četvrtinu
kruga i skinite ga.

- Odspojite konektor.

- Otkopčajte kopču pritiskom na
njezin kraj. Zamijenite žarulju.
Pri postavljanju, pazite na ispravan
položaj zubaca za usmjeravanje i da je
kopča dobro zatvorena.


- Spojite konektor.

- Postavite zaštitni poklopac i
okrenite ga udesno za četvrtinu
kruga.

3 - Svjetla za maglu
H1-55 3W.


PREDNJA SVJETLA



1.
Kratka svjetla


2.
Duga svjetla


3.
Svjetla za maglu


4.
Pozicijska svjetla


5.
Pokazivači smjera


1 - Kratka svjetla
H7-55 W ili ksenonska žarulja.


4 - Pozicijska svjetla
W 5 W.


- Svjetlo gurnite s unutrašnje prema
vanjskoj strani branika.

- Povucite ga prema naprijed.

- Držač žarulje okrenite ulijevo za
četvrtinu kruga i izvadite ga.

- Žarulju okrenite ulijevo za četvrtinu
kruga, izvadite je i zamijenite.
Pri postavljanju, svjetlo umetnite s
vanjske prema unutrašnjoj strani
branika.




UPOZORENJE

: OPASNOST OD
STRUJNOG UDARA

Ksenonska žarulja mora se zamijeniti u
mreži PEUGEOT.

122

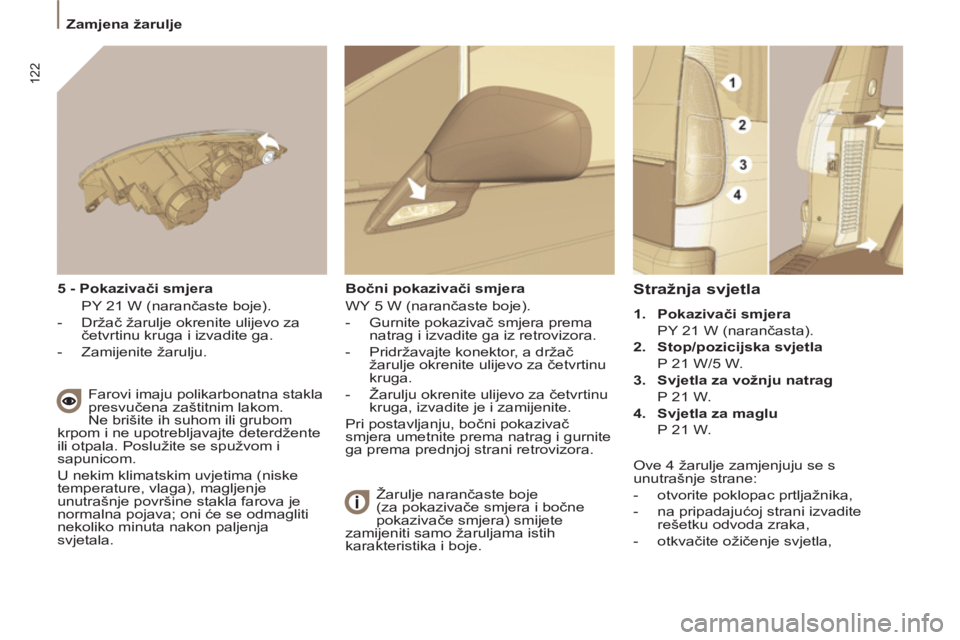

Zamjena žarulje


Stražnja svjetla



1.
Pokazivači smjera

PY 21 W (narančasta).

2.
Stop/pozicijska svjetla

P 21 W/5 W.

3.
Svjetla za vožnju natrag

P 21 W.

4.
Svjetla za maglu

P 21 W.
5 - Pokazivači smjera
PY 21 W (narančaste boje).


- Držač žarulje okrenite ulijevo za
četvrtinu kruga i izvadite ga.

- Zamijenite žarulju.


Farovi imaju polikarbonatna stakla
presvučena zaštitnim lakom.
Ne brišite ih suhom ili grubom
krpom i ne upotrebljavajte deterdžente
ili otpala. Poslužite se spužvom i
sapunicom.
U nekim klimatskim uvjetima (niske
temperature, vlaga), magljenje
unutrašnje površine stakla farova je
normalna pojava; oni će se odmagliti
nekoliko minuta nakon paljenja
svjetala.
Bočni pokazivači smjera
WY 5 W (narančaste boje).


- Gurnite pokazivač smjera prema
natrag i izvadite ga iz retrovizora.

- Pridržavajte konektor, a držač
žarulje okrenite ulijevo za četvrtinu
kruga.

- Žarulju okrenite ulijevo za četvrtinu
kruga, izvadite je i zamijenite.
Pri postavljanju, bočni pokaziva
č
smjera umetnite prema natrag i gurnite
ga prema prednjoj strani retrovizora.

Žarulje narančaste boje
(za pokazivače smjera i bočne
pokazivače smjera) smijete
zamijeniti samo žaruljama istih
karakteristika i boje.
Ove 4 žarulje zamjenjuju se s
unutrašnje strane:


- otvorite poklopac prtljažnika,

- na pripadajućoj strani izvadite
rešetku odvoda zraka,

- otkvačite ožičenje svjetla,

123
BRZA POMOĆ
7
Zamjena žarulje

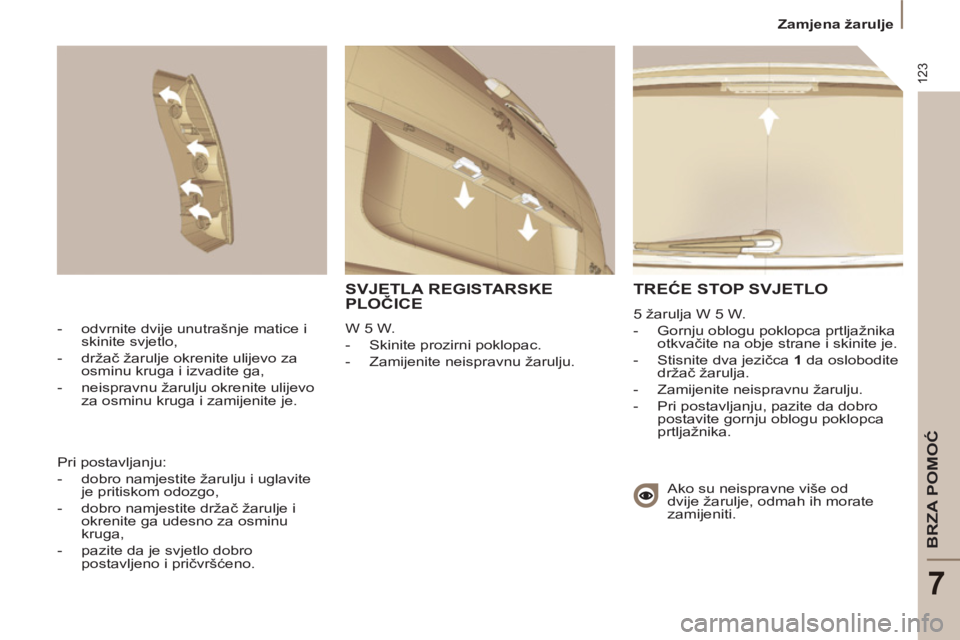

TREĆE STOP SVJETLO

5 žarulja W 5 W.


- Gornju oblogu poklopca prtljažnika
otkvačite na obje strane i skinite je.

- Stisnite dva jezičca 1
da oslobodite
držač žarulja.

- Zamijenite neispravnu žarulju.

- Pri postavljanju, pazite da dobro
postavite gornju oblogu poklopca
prtljažnika.
- odvrnite dvije unutrašnje matice i
skinite svjetlo,

- držač žarulje okrenite ulijevo za
osminu kruga i izvadite ga,

- neispravnu žarulju okrenite ulijevo
za osminu kruga i zamijenite je.
Ako su neispravne više od
dvije žarulje, odmah ih morate
zamijeniti. Pri postavljanju:


- dobro namjestite žarulju i uglavite
je pritiskom odozgo,

- dobro namjestite držač žarulje i
okrenite ga udesno za osminu
kruga,

- pazite da je svjetlo dobro
postavljeno i pričvršćeno.



SVJETLA REGISTARSKE
PLOČICE

W 5 W.


- Skinite prozirni poklopac.

- Zamijenite neispravnu žarulju.

124

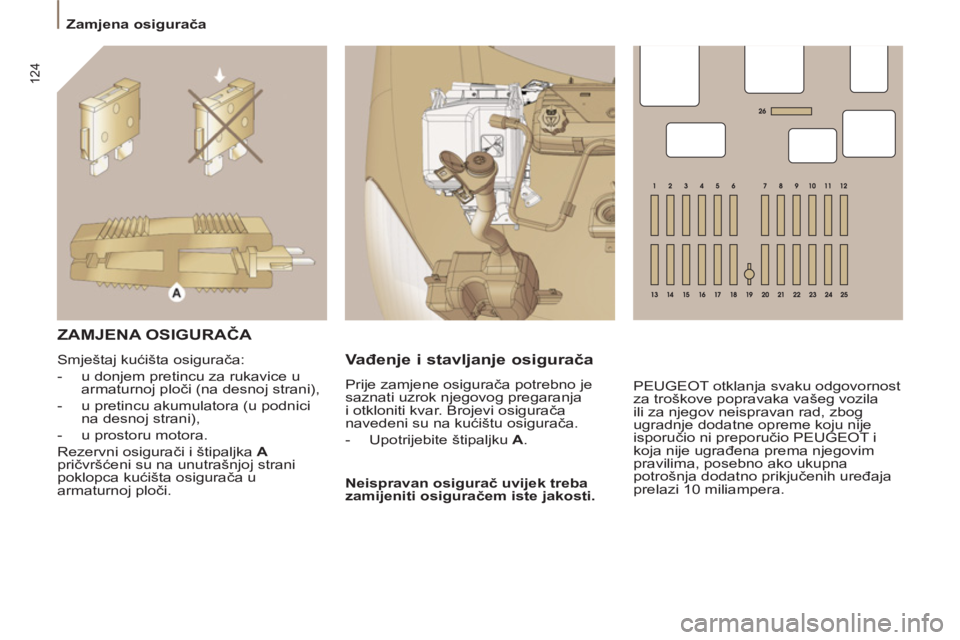

Zamjena osigurača


ZAMJENA OSIGURAČA

Smještaj kućišta osigurača:


- u donjem pretincu za rukavice u
armaturnoj ploči (na desnoj strani),

- u pretincu akumulatora (u podnici
na desnoj strani),

- u prostoru motora.
Rezervni osigurači i štipaljka A

pričvršćeni su na unutrašnjoj strani
poklopca kućišta osigurača u
armaturnoj ploči. Prije zamjene osigurača potrebno je
saznati uzrok njegovog pregaranja
i otkloniti kvar. Brojevi osigurača
navedeni su na kućištu osigurača.


- Upotrijebite štipaljku A
.

Neispravan osigurač uvijek treba
zamijeniti osiguračem iste jakosti.


Vađenje i stavljanje osigurača

PEUGEOT otklanja svaku odgovornost
za troškove popravaka vašeg vozila
ili za njegov neispravan rad, zbog
ugradnje dodatne opreme koju nije
isporučio ni preporučio PEUGEOT i
koja nije ugrađena prema njegovim
pravilima, posebno ako ukupna
potrošnja dodatno prikjučenih uređaja
prelazi 10 miliampera.

125
BRZA POMOĆ
7
Zamjena osigurača

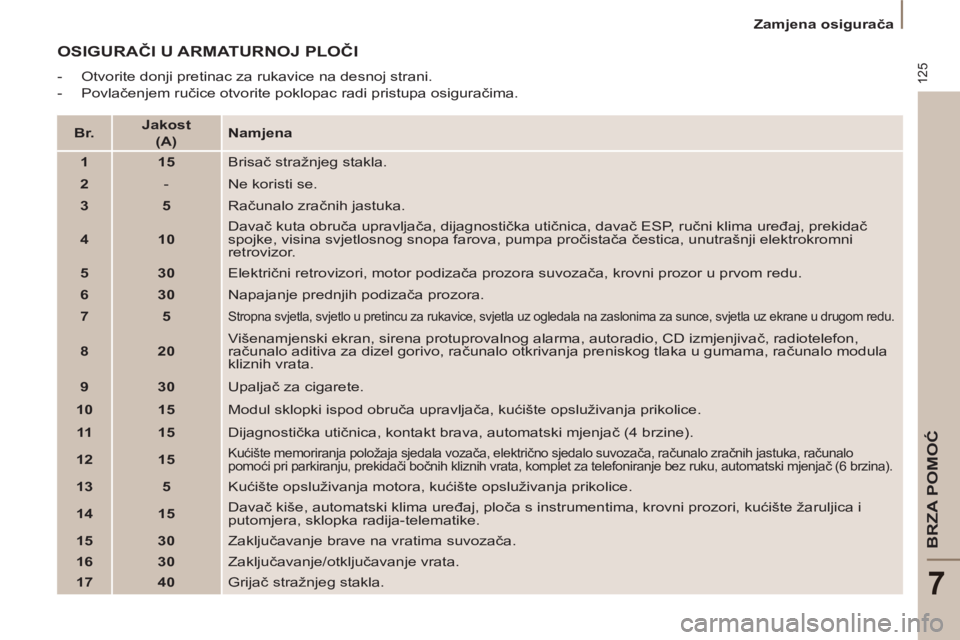

OSIGURAČI U ARMATURNOJ PLOČI



- Otvorite donji pretinac za rukavice na desnoj strani.

- Povlačenjem ručice otvorite poklopac radi pristupa osiguračima.


Br.



Jakost
(A)


Namjena



1



15

Brisač stražnjeg stakla.


2


- Ne koristi se.


3



5

Računalo zračnih jastuka.


4



10

Davač kuta obruča upravljača, dijagnostička utičnica, davač ESP, ručni klima uređaj, prekidač
spojke, visina svjetlosnog snopa farova, pumpa pročistača čestica, unutrašnji elektrokromni
retrovizor.


5



30

Električni retrovizori, motor podizača prozora suvozača, krovni prozor u prvom redu.


6



30

Napajanje prednjih podizača prozora.


7



5


Stropna svjetla, svjetlo u pretincu za rukavice, svjetla uz ogledala na zaslonima za sunce, svjetla uz ekrane u drugom redu.



8



20

Višenamjenski ekran, sirena protuprovalnog alarma, autoradio, CD izmjenjivač, radiotelefon,
računalo aditiva za dizel gorivo, računalo otkrivanja preniskog tlaka u gumama, računalo modula
kliznih vrata.


9



30

Upaljač za cigarete.


10



15

Modul sklopki ispod obruča upravljača, kućište opsluživanja prikolice.


11



15

Dijagnostička utičnica, kontakt brava, automatski mjenjač (4 brzine).


12



15



Kućište memoriranja položaja sjedala vozača, električno sjedalo suvozača, računalo zračnih jastuka, računalo
pomoći pri parkiranju, prekidači bočnih kliznih vrata, komplet za telefoniranje bez ruku, automatski mjenjač (6 brzina).



13



5

Kućište opsluživanja motora, kućište opsluživanja prikolice.


14



15

Davač kiše, automatski klima uređaj, ploča s instrumentima, krovni prozori, kućište žaruljica i
putomjera, sklopka radija-telematike.


15



30

Zaključavanje brave na vratima suvozača.


16



30

Zaključavanje/otključavanje vrata.


17



40

Grijač stražnjeg stakla.

126


Zamjena osigurača


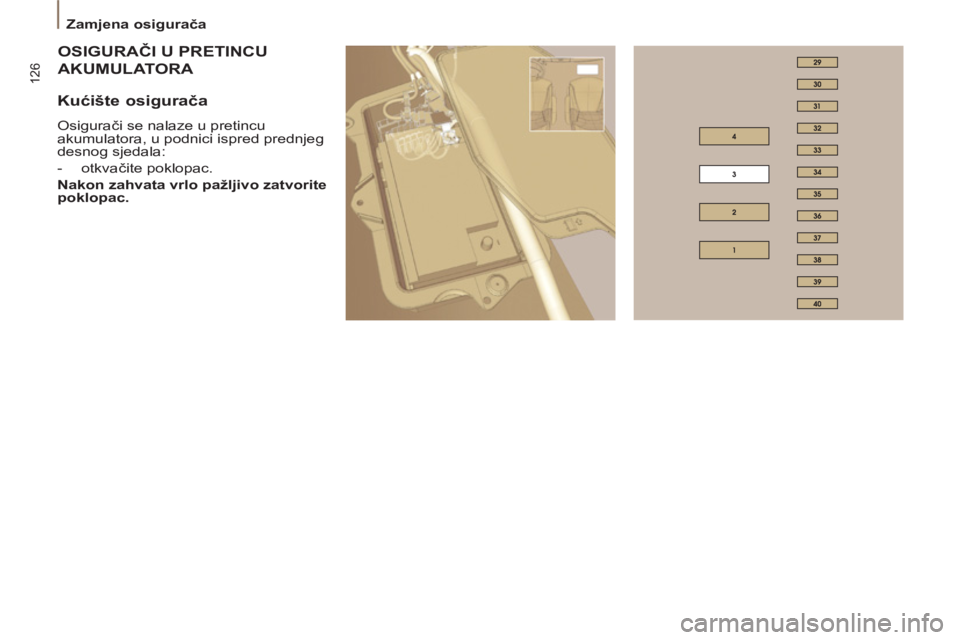

OSIGURAČI U PRETINCU
OSIGU
KUMULATORA AKU


Kućište osigurača

Osigurači se nalaze u pretincu
akumulatora, u podnici ispred prednjeg
desnog sjedala:


- otkvačite poklopac.

Nakon zahvata vrlo pažljivo zatvorite
poklopac.

127
BRZA POMOĆ
7
Zamjena osigurača

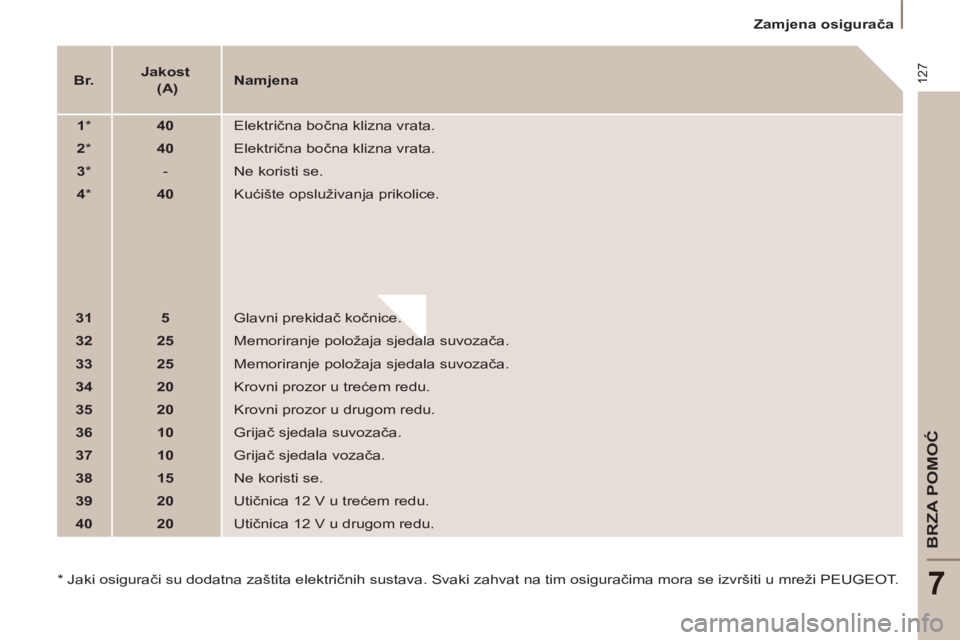

Br.



Jakost
(A)


Namjena



1

*


40

Električna bočna klizna vrata.


2

*


40

Električna bočna klizna vrata.


3

*

- Ne koristi se.


4

*


40

Kućište opsluživanja prikolice.


31



5

Glavni prekidač kočnice.


32



25

Memoriranje položaja sjedala suvozača.


33



25

Memoriranje položaja sjedala suvozača.


34



20

Krovni prozor u trećem redu.


35



20

Krovni prozor u drugom redu.


36



10

Grijač sjedala suvozač
a.


37



10

Grijač sjedala vozača.


38



15

Ne koristi se.


39



20

Utičnica 12 V u trećem redu.


40



20

Utičnica 12 V u drugom redu.

*
Jaki osigurači su dodatna zaštita električnih sustava. Svaki zahvat na tim osiguračima mora se izvršiti u mreži PEUGEOT.

128

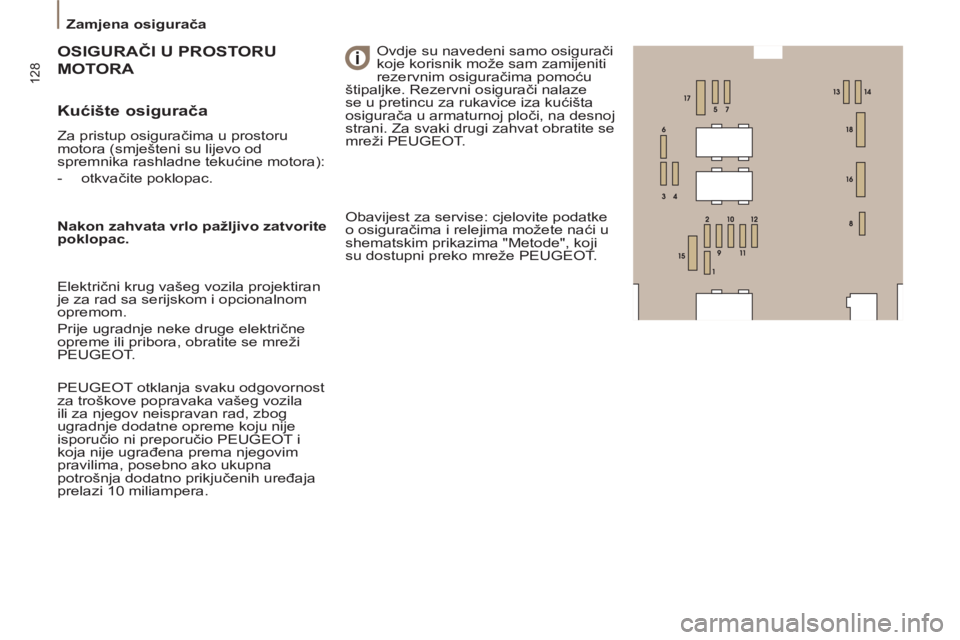

Zamjena osigurača



Kućište osigurača

Za pristup osiguračima u prostoru
motora (smješteni su lijevo od
spremnika rashladne tekućine motora):


- otkvačite poklopac.

OSIGURAČI U PROSTORU
OSIGU
OTORA MOT

Ovdje su navedeni samo osigurači
koje korisnik može sam zamijeniti
rezervnim osiguračima pomoću
štipaljke. Rezervni osigurači nalaze
se u pretincu za rukavice iza kućišta
osigurača u armaturnoj ploči, na desnoj
strani. Za svaki drugi zahvat obratite se
mreži PEUGEOT.

Nakon zahvata vrlo pažljivo zatvorite
poklopac.

Električni krug vašeg vozila projektiran
je za rad sa serijskom i opcionalnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora, obratite se mreži
PEUGEOT.

PEUGEOT otklanja svaku odgovornost
za troškove popravaka vašeg vozila
ili za njegov neispravan rad, zbog
ugradnje dodatne opreme koju nije
isporučio ni preporučio PEUGEOT i
koja nije ugrađena prema njegovim
pravilima, posebno ako ukupna
potrošnja dodatno prikjučenih uređaja
prelazi 10 miliampera. Obavijest za servise: cjelovite podatke
o osiguračima i relejima možete naći u
shematskim prikazima "Metode", koji
su dostupni preko mreže PEUGEOT.
