PEUGEOT 807 2013 Upute Za Rukovanje (in Croatian)

129
BRZA POMOĆ
7

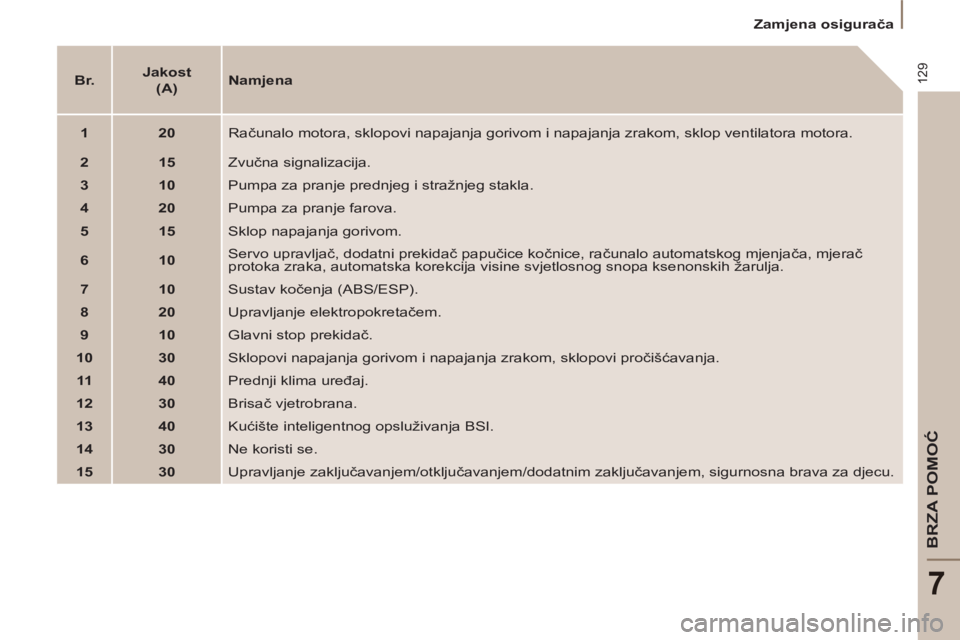

Zamjena osigurača


Br.



Jakost
(A)


Namjena



1



20

Računalo motora, sklopovi napajanja gorivom i napajanja zrakom, sklop ventilatora motora.


2



15

Zvučna signalizacija.


3



10

Pumpa za pranje prednjeg i stražnjeg stakla.


4



20

Pumpa za pranje farova.


5



15

Sklop napajanja gorivom.


6



10

Servo upravljač, dodatni prekidač papučice kočnice, računalo automatskog mjenjača, mjerač
protoka zraka, automatska korekcija visine svjetlosnog snopa ksenonskih žarulja.


7



10

Sustav kočenja (ABS/ESP).


8



20

Upravljanje elektropokretačem.


9



10

Glavni stop prekidač.


10



30

Sklopovi napajanja gorivom i napajanja zrakom, sklopovi proč
išćavanja.


11



40

Prednji klima uređaj.


12



30

Brisač vjetrobrana.


13



40

Kućište inteligentnog opsluživanja BSI.


14



30

Ne koristi se.


15



30

Upravljanje zaključavanjem/otključavanjem/dodatnim zaključavanjem, sigurnosna brava za djecu.

130

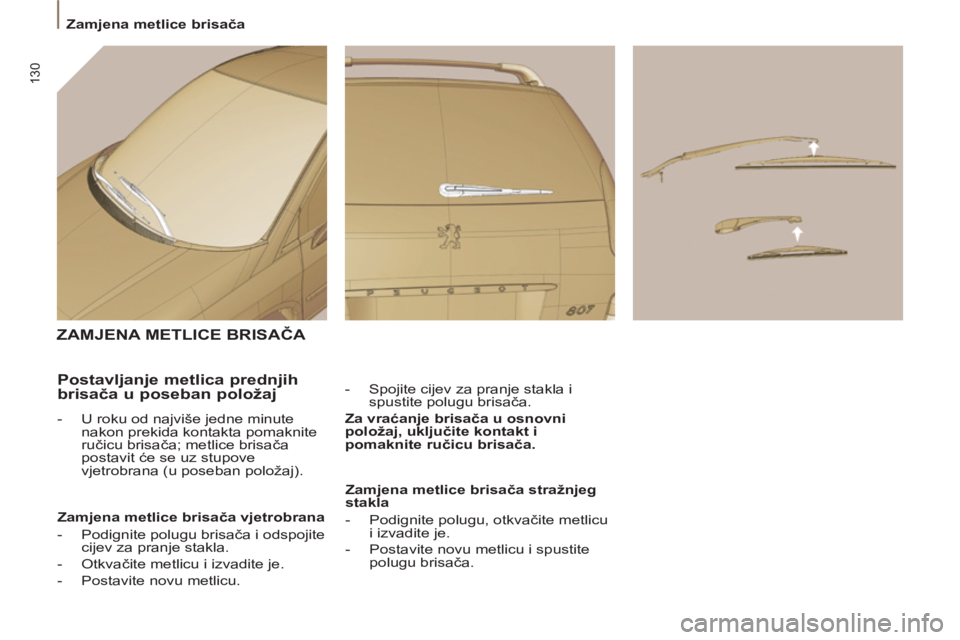

Zamjena metlice brisača
ZAMJENA METLICE BRISAČA


- Spojite cijev za pranje stakla i
spustite polugu brisača.

Za

vrać

anje brisa

č

a

u

osnovni


položaj

, uključite

kontakt i

pomaknite

ručicu

brisač

a

.



Postavljanje metlica prednjih
brisača u poseban položaj



- U roku od najviše jedne minute
nakon prekida kontakta pomaknite
ručicu brisača; metlice brisača
postavit će se uz stupove
vjetrobrana (u poseban položaj).

Zamjena metlice brisača vjetrobrana


- Podignite polugu brisača i odspojite
cijev za pranje stakla.

- Otkvačite metlicu i izvadite je.

- Postavite novu metlicu.
Zamjena metlice brisača stražnjeg
stakla


- Podignite polugu, otkvačite metlicu
i izvadite je.

- Postavite novu metlicu i spustite
polugu brisača.

131
BRZA POMOĆ
7

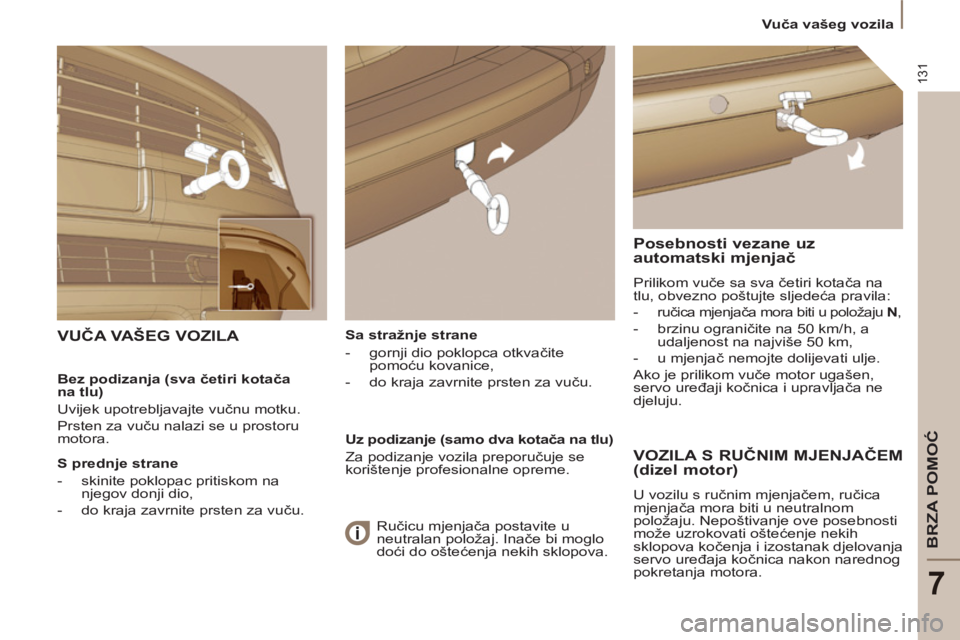

Vuča vašeg vozila

Sa stražnje strane


- gornji dio poklopca otkvačite
pomoću kovanice,

- do kraja zavrnite prsten za vuču.

VUČA VAŠEG VOZILA

Posebnosti vezane uz
automatski mjenjač

Prilikom vuče sa sva četiri kotača na
tlu, obvezno poštujte sljedeća pravila:


-
ručica mjenjača mora biti u položaju N
,


- brzinu ograničite na 50 km/h, a
udaljenost na najviše 50 km,

- u mjenjač nemojte dolijevati ulje.
Ako je prilikom vuče motor ugašen,
servo uređaji kočnica i upravljača ne
djeluju.
Bez podizanja (sva četiri kotača
na tlu)
Uvijek upotrebljavajte vučnu motku.
Prsten za vuču nalazi se u prostoru
motora.

S prednje strane


- skinite poklopac pritiskom na
njegov donji dio,

- do kraja zavrnite prsten za vuču.

Uz podizanje (samo dva kotača na tlu)
Za podizanje vozila preporučuje se
korištenje profesionalne opreme.

VOZILA S RUČNIM MJENJAČEM
(dizel motor)
U vozilu s ručnim mjenjačem, ručica
mjenjača mora biti u neutralnom
položaju. Nepoštivanje ove posebnosti
može uzrokovati oštećenje nekih
sklopova kočenja i izostanak djelovanja
servo uređaja kočnica nakon narednog
pokretanja motora. Ručicu mjenjača postavite u
neutralan položaj. Inače bi moglo
doći do oštećenja nekih sklopova.

Tehničke karakteristike dizel motora

132

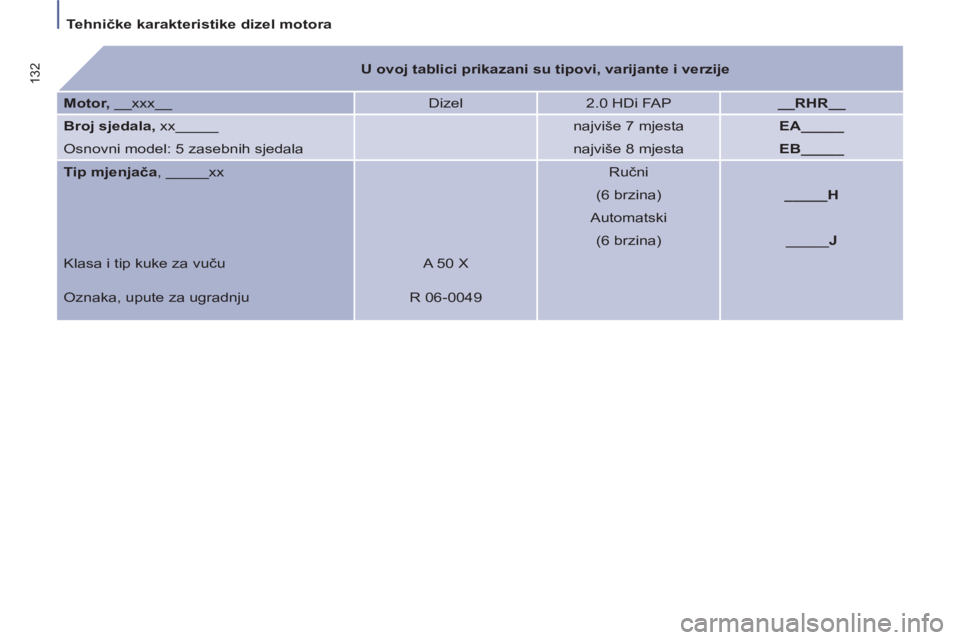

U ovoj tablici prikazani su tipovi, varijante i verzije



Motor,
__xxx__ Dizel
2.0 HDi FAP
__RHR__


Broj sjedala,
xx_____


najviše 7 mjesta
EA_____

Osnovni model: 5 zasebnih sjedala


najviše 8 mjesta
EB_____


Tip mjenjača
, _____xx


Ručni



(6 brzina)
_____H



Automatski



(6 brzina) _____ J

Klasa i tip kuke za vuču A 50 X

Oznaka, upute za ugradnju R 06-0049

133

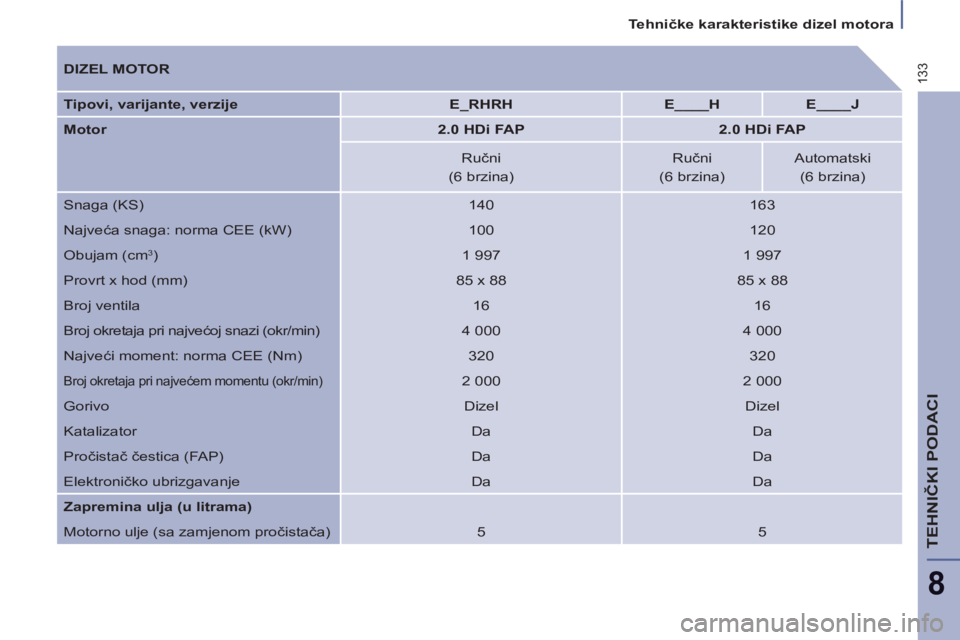

Tehničke karakteristike dizel motora

TEHNIČKI PODACI
8


DIZEL MOTOR

Tipovi, varijante, verzije


E_RHRH



E____H



E____J



Motor


2.0 HDi FAP



2.0 HDi FAP




Ručni
Ručni
Automatski

(6 brzina)
(6 brzina)
(6 brzina)
Snaga (KS)
140
163
Najveća snaga: norma CEE (kW)
100
120
Obujam (cm
3)
1 997
1 997
Provrt x hod (mm)
85 x 88
85 x 88
Broj ventila
16
16
Broj okretaja pri najvećoj snazi (okr/min)
4 000
4 000
Najveći moment: norma CEE (Nm)
320
320

Broj okretaja pri najvećem momentu (okr/min)

2 000
2 000
Gorivo
Dizel
Dizel
Katalizator
Da
Da
Pročistač čestica (FAP)
Da
Da
Elektroničko ubrizgavanje
Da
Da

Zapremina ulja (u litrama)

Motorno ulje (sa zamjenom pročistača)
5
5

Tehničke karakteristike dizel motora

134

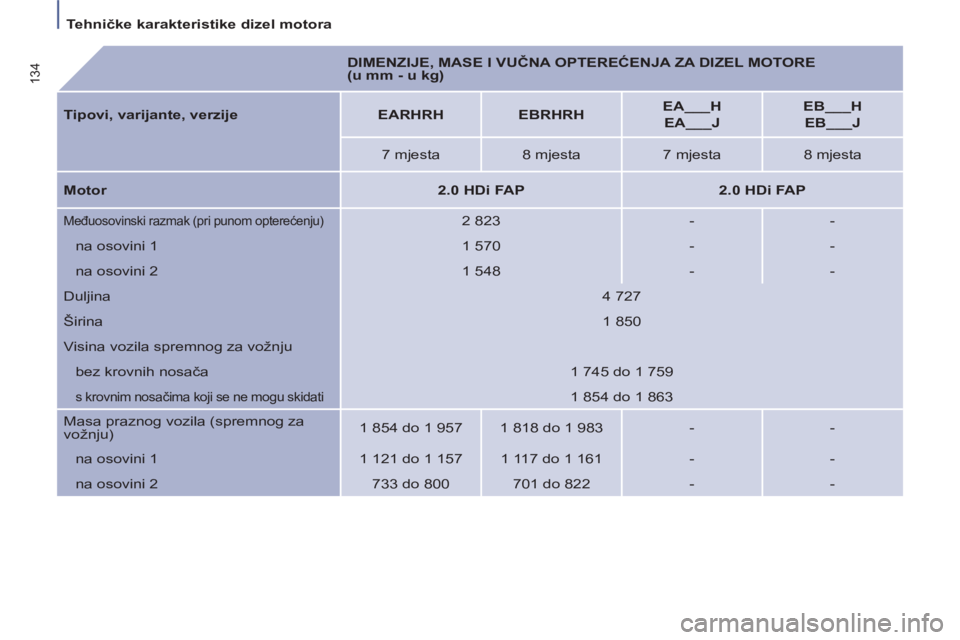

DIMENZIJE, MASE I VUČNA OPTEREĆENJA ZA DIZEL MOTORE
(u mm - u kg)

Tipovi, varijante, verzije


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J




7 mjesta
8 mjesta
7 mjesta
8 mjesta

Motor


2.0 HDi FAP



2.0 HDi FAP



Međuosovinski razmak (pri punom opterećenju)

2 823
-
-
na osovini 1
1 570
-
-
na osovini 2
1 548
-
-
Duljina
4 727
Širina
1 850
Visina vozila spremnog za vožnju
bez krovnih nosača
1 745 do 1 759

s krovnim nosačima koji se ne mogu skidati

1 854 do 1 863
Masa praznog vozila (spremnog za
vožnju)
1 854 do 1 957
1 818 do 1 983
-
-
na osovini 1
1 121 do 1 157
1 117 do 1 161
-
-
na osovini 2
733 do 800
701 do 822
-
-

135


Tehničke karakteristike dizel motora

TEHNIČKI PODACI

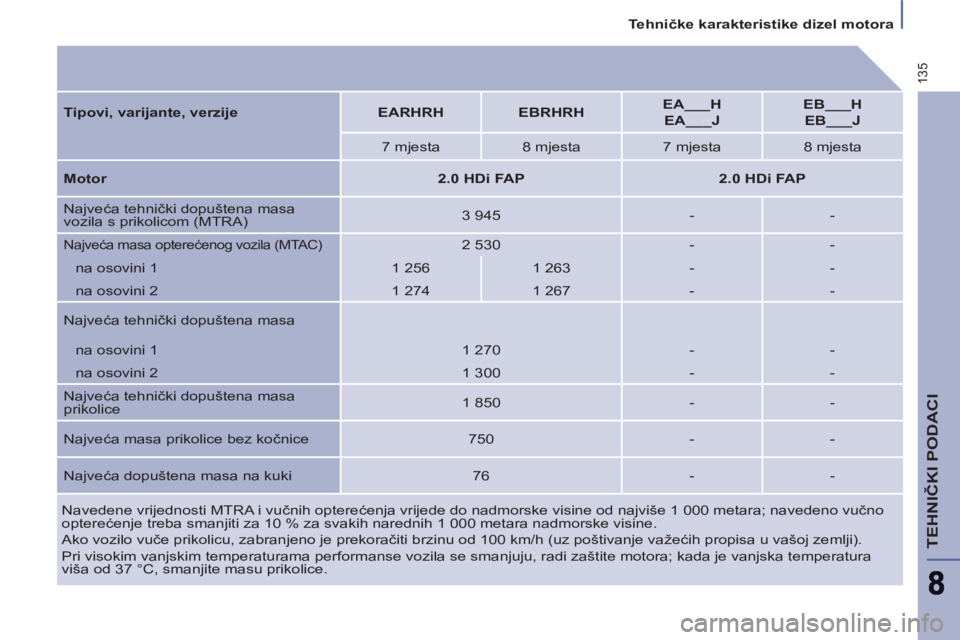

Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1 000 metara; navedeno vučno
opterećenje treba smanjiti za 10 % za svakih narednih 1 000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (uz poštivanje važećih propisa u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju, radi zaštite motora; kada je vanjska temperatura
viša od 37 °C, smanjite masu prikolice.
Tipovi, varijante, verzije


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J




7 mjesta
8 mjesta
7 mjesta
8 mjesta

Motor


2.0 HDi FAP



2.0 HDi FAP


Najveća tehnički dopuštena masa
vozila s prikolicom (MTRA)
3 945
-
-

Najveća masa opterećenog vozila (MTAC)

2 530
-
-
na osovini 1
1 256
1 263
-
-
na osovini 2
1 274
1 267
-
-
Najveća tehnički dopuštena masa
na osovini 1
1 270
-
-
na osovini 2
1 300
-
-
Najveća tehnički dopuštena masa
prikolice
1 850
-
-
Najveća masa prikolice bez kočnice
750
-
-
Najveća dopuštena masa na kuki
76
-
-

136

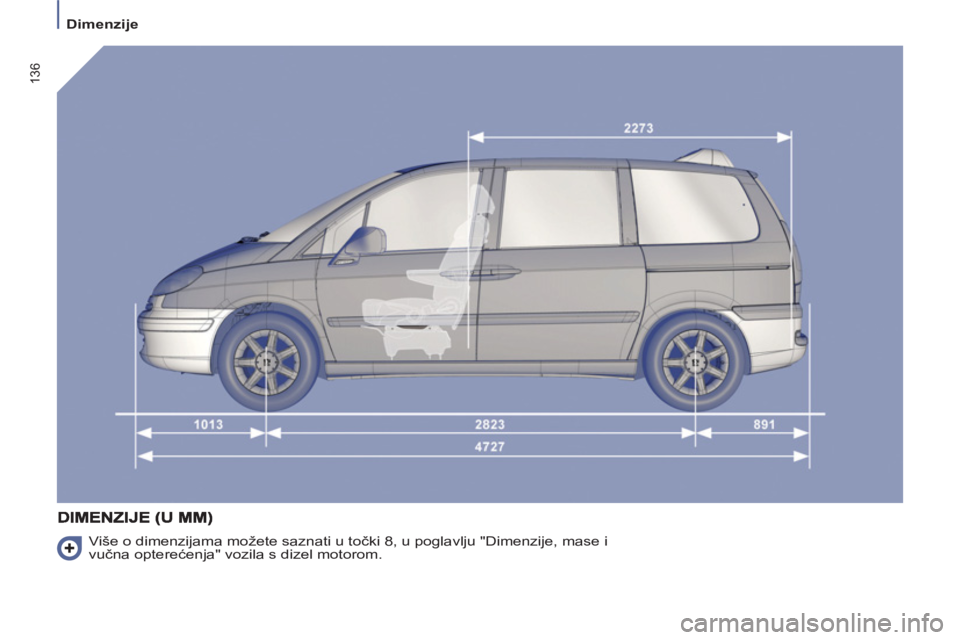

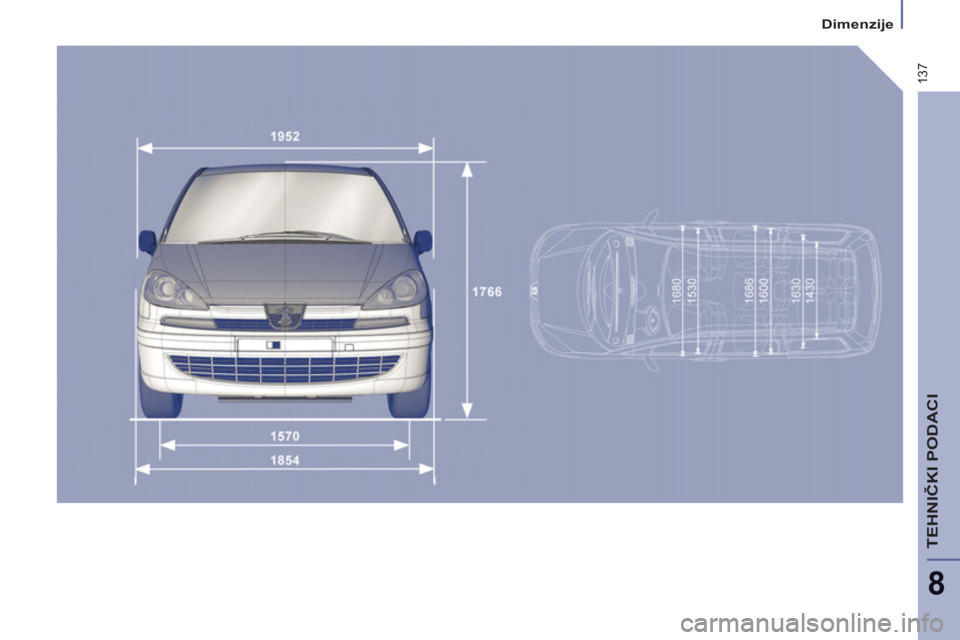

Dimenzije

Više o dimenzijama možete saznati u točki 8, u poglavlju "Dimenzije, mase i
vučna opterećenja" vozila s dizel motorom.

137
8

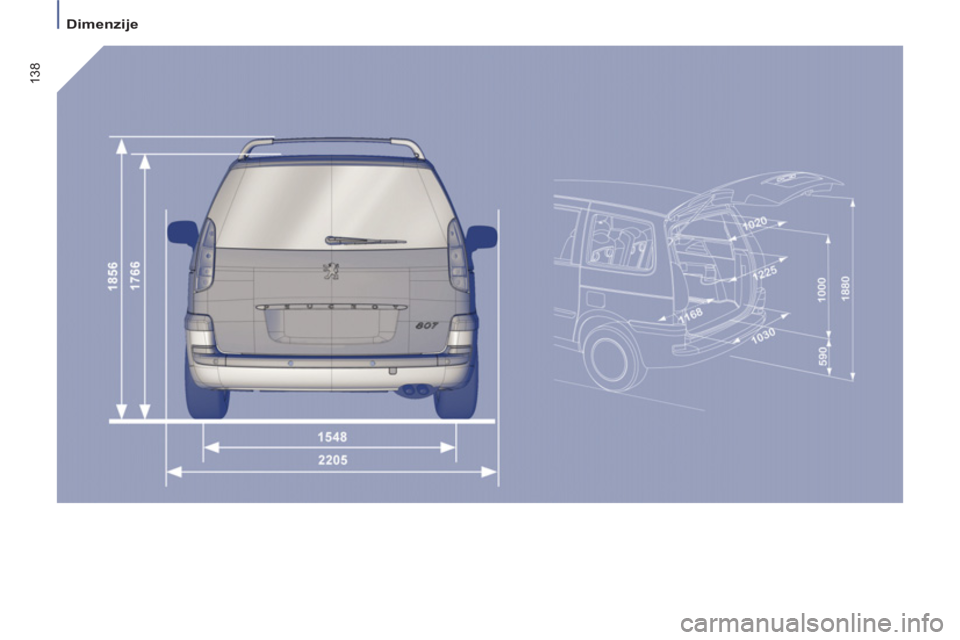

Dimenzije
TEHNIČKI PODACI

138
Dimenzije
