Peugeot Bipper 2014 Handleiding (in Dutch)

159
7
SNEL WEER OP WEG

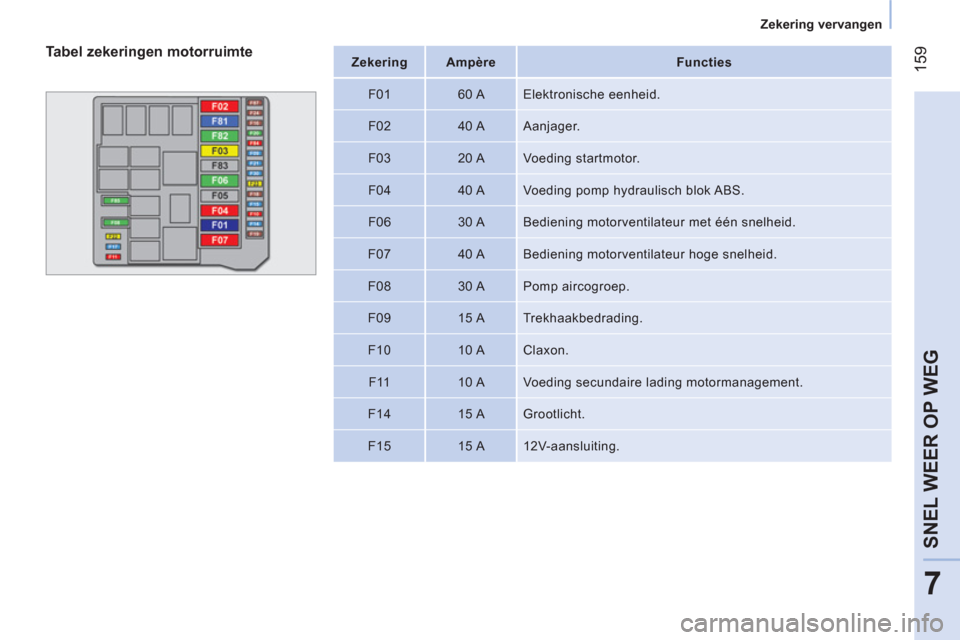

Zekering vervangen




Zekering


Ampère


Functies


F01
60 A Elektronische eenheid.

F02
40 A Aanjager.

F03
20 A Voeding startmotor.

F04
40 A Voeding pomp hydraulisch blok ABS.

F06
30 A Bediening motorventilateur met één snelheid.

F07
40 A Bediening motorventilateur hoge snelheid.

F08
30 A Pomp aircogroep.

F09
15 A Trekhaakbedrading.

F10
10 A Claxon.

F11
10 A Voeding secundaire lading motormanagement.

F14
15 A Grootlicht.

F15
15 A 12V-aansluiting.

Tabel zekeringen motorruimte

160



Zekering vervangen




Zekering


Ampère


Functies


F16
7,5 A Elektronische eenheid motor - elektronische eenheid en selectiehendel elektronisch gestuurde - spoel relais
T20.

F17
15 A Voeding bobine - verstuivers - elektronische eenheid motor (1.3 HDi).

F18
7,5 A Elektronische eenheid motor (1.3 HDi) - spoel relais T09 (1.3 HDi).

F19
7,5 A Aircocompressor.

F20
30 A Voeding achterruitverwarming, buitenspiegelverwarming, elektrische buitenspiegelverstelling.

F21
15 A Brandstofpomp (1.4 benzine en 1.3 HDi).

F22
20 A Elektronische eenheid motor (1.3 HDi).

F23
20 A Voeding elektrokleppen hydraulisch regelorgaan ABS.

F24
7,5 A ABS.

F30
15 A Mistlampen.

F81
60 A Voorgloeimodule (1.3 HDi).

F82
30 A Pomp elektronisch gestuurde versnellingsbak - voeding elektronisch gestuurde versnellingsbak.

F84
10 A Elektronische eenheid en elektrokleppen elektronisch gestuurde versnellingsbak.

F85
30 A Aansteker - 12V-aansluiting.

F87
7,5 A

Achteruitrijlichten - sensor water in brandstof - luchtmeter - spoelen relais T02, T05, T14, T17 en
T19 (behalve 1.3 HDi).

5 A Achteruitrijlichten - sensor water in brandstof - luchtmeter - spoelen relais T02, T05, T14, T17 en T19 -
sensor laadtoestand accu (1.3 HDi).

161
7
SNEL WEER OP WEG



Slepen van uw auto


SLEPEN VAN UW AUTO


Het afneembare sleepoog bevindt zich
in het etui achter de bestuurdersstoel
(Bedrijfswagen) of achter de achterbank
(Combi).


Aan de voorzijde

Maak het klepje in de voorbumper aan de
rechterzijde los met behulp van een platte
schroevendraaier.
Draai het sleepoog vast tot de aanslag.
Maak vervolgens de sleepstang vast aan het
sleepoog.
Deblokkeer het stuurslot door het contact
aan te zetten en zet de handrem vrij.
Schakel de alarmknipperlichten van beide
auto's in.
Rijd voorzichtig weg en rijd langzaam. Leg
geen grote afstanden af.
Bij de gesleepte auto moet de
versnellingspook in de neutraalstand
staan. Als deze in een versnelling
staat, kan bij het slepen ernstige schade
aan onderdelen van de aandrijflijn en het
remsysteem ontstaan en kan het gebeuren
dat de rembekrachtiging niet werkt als de
motor weer wordt gestart.


Aan de achterzijde

Maak het klepje in de achterbumper aan de
onderzijde los met behulp van een platte
schroevendraaier.
Draai het sleepoog vast tot de aanslag.
Maak vervolgens de sleepstang vast aan het
sleepoog.
Schakel de alarmknipperlichten van beide
auto's in.
Rijd voorzichtig weg en rijd langzaam. Leg
geen grote afstanden af.


Algemene aanwijzingen

Volg de huidige wetgeving in uw land op.
Controleer of het gewicht van de
trekkende auto hoger is dan van de auto die
wordt gesleept.
Er moet iemand achter het stuur van de
gesleepte auto blijven zitten. Deze persoon
moet beschikken over een geldig rijbewijs.
Gebruik bij het slepen met 4 wielen op de
grond altijd een goedgekeurde sleepstang;
touwen en riemen zijn verboden.
Bij het slepen van de auto met stilstaande
motor zijn de rem- en stuurbekrachtiging
uitgeschakeld.
Laat uw auto in de volgende gevallen slepen
door een professioneel bergingsbedrijf :


- als de auto is gestrand op de
autosnelweg,

- bij auto's met vierwielaandrijving,

- als het niet mogelijk is de versnellingsbak
in de neutraalstand te zetten, het
stuurslot te ontgrendelen of de handrem
los te zetten,

- bij takelen met slechts twee wielen op de
grond,

- bij het ontbreken van een goedgekeurde
sleepstang...

162

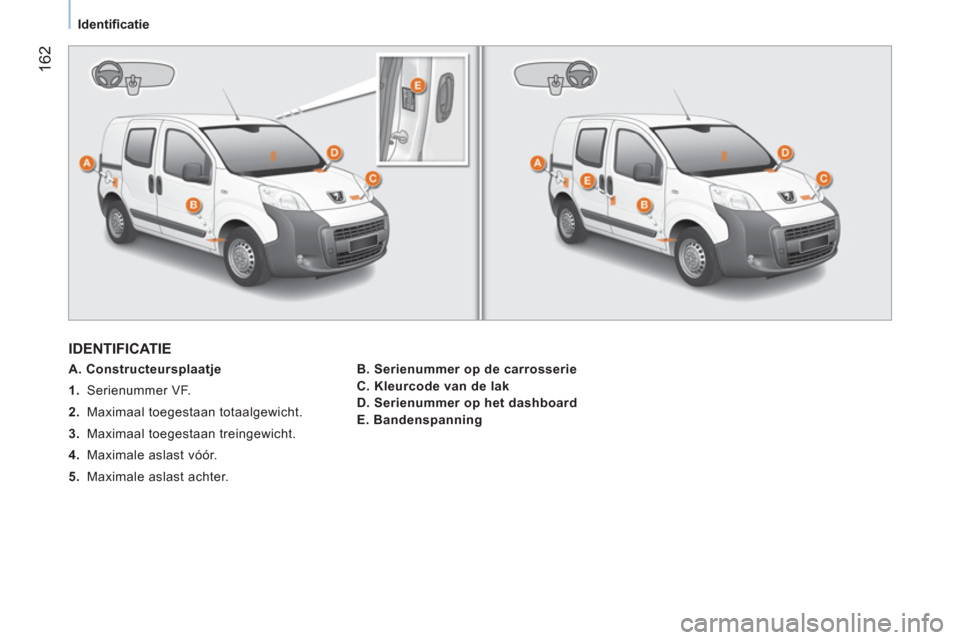

Identifi catie


IDENTIFICATIE



A. Constructeursplaatje


1.
Serienummer VF.

2.
Maximaal toegestaan totaalgewicht.

3.
Maximaal toegestaan treingewicht.

4.
Maximale aslast vóór.

5.
Maximale aslast achter.
B. Serienummer op de carrosserie

C. Kleurcode van de lak

D. Serienummer op het dashboard

E. Bandenspanning

163
7
SNEL WEER OP WEG


Brandstof


BRANDSTOF TANKEN

Inhoud van de brandstoftank: ongeveer
45 liter
.


Te laag brandstofniveau

Als het minimale brandstofniveau
is bereikt, gaat dit lampje
branden. Er bevindt zich op
dat moment nog ongeveer
6

liter
brandstof in de tank .
Tank bij
de eerstvolgende gelegenheid om te
voorkomen dat u met een lege tank strandt. Het tanken dient met afgezette motor
te
geschieden.


- Open de brandstoftankklep.

- Houd met één hand de tankdop vast.

- Steek met uw andere hand de sleutel
in het slot en draai deze een derde
omwenteling.

- Verwijder de tankdop en hang deze op
aan de haak aan de binnenzijde van de
klep.

ONDERBREKING
BRANDSTOFTOEVOER
Bij een zware aanrijding worden de
brandstoftoevoer en de elektrische voeding
van de auto automatisch onderbroken.
Gelijktijdig worden de deuren automatisch
ontgrendeld en gaan de plafonniers
branden. Er verschijnt een melding op
het display van het instrumentenpaneel,
afhankelijk van de uitvoering van uw auto.
Draai de sleutel in de stand STOP
om
ontlading van de accu te voorkomen.
Controleer buiten de auto of u
geen brandstof ruikt en of er geen
brandstoflekkage is.





Tank nooit als de motor door het
Stop & Start-systeem is afgezet; zet in
dat geval altijd het contact af met de
sleutel.
Als de brandstoftankklep geopend is,
blokkeert een veiligheidssysteem het
openschuiven van de zijdeur (Combi).
Op een sticker aan de binnenzijde van
de klep staat de voorgeschreven soort
brandstof aangegeven.
Bij het openen van de dop kan een geluid
van aangezogen lucht hoorbaar zijn. Dit
wordt veroorzaakt door een vacuüm en
is een normaal verschijnsel dat wordt
veroorzaakt door de afdichting van het
brandstofcircuit.
Laat het vulpistool bij het aftanken van de
auto nooit meer dan 3 keer automatisch
uitspringen. Indien dit wel gebeurt, kunnen
er storingen optreden.
Vergrendel na het tanken de vuldop en sluit
de tankklep.

164

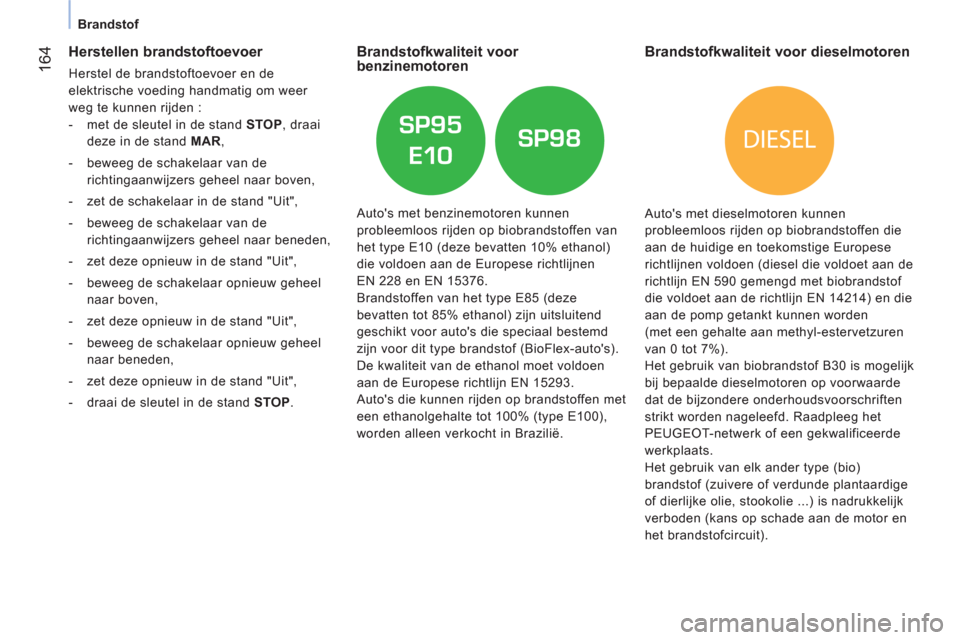

Brandstof



Herstellen brandstoftoevoer

Herstel de brandstoftoevoer en de
elektrische voeding handmatig om weer
weg te kunnen rijden :


- met de sleutel in de stand STOP
, draai
deze in de stand MAR
,

- beweeg de schakelaar van de
richtingaanwijzers geheel naar boven,

- zet de schakelaar in de stand "Uit",

- beweeg de schakelaar van de
richtingaanwijzers geheel naar beneden,

- zet deze opnieuw in de stand "Uit",

- beweeg de schakelaar opnieuw geheel
naar boven,

- zet deze opnieuw in de stand "Uit",

- beweeg de schakelaar opnieuw geheel
naar beneden,

- zet deze opnieuw in de stand "Uit",

- draai de sleutel in de stand STOP
.











Brandstofkwaliteit voor
benzinemotoren

Auto's met benzinemotoren kunnen
probleemloos rijden op biobrandstoffen van
het type E10 (deze bevatten 10% ethanol)
die voldoen aan de Europese richtlijnen
EN 228 en EN 15376.
Brandstoffen van het type E85 (deze
bevatten tot 85% ethanol) zijn uitsluitend
geschikt voor auto's die speciaal bestemd
zijn voor dit type brandstof (BioFlex-auto's).
De kwaliteit van de ethanol moet voldoen
aan de Europese richtlijn EN 15293.
Auto's die kunnen rijden op brandstoffen met
een ethanolgehalte tot 100% (type E100),
worden alleen verkocht in Brazilië.











Brandstofkwaliteit voor dieselmotoren


Auto's met dieselmotoren kunnen
probleemloos rijden op biobrandstoffen die
aan de huidige en toekomstige Europese
richtlijnen voldoen (diesel die voldoet aan de
richtlijn EN 590 gemengd met biobrandstof
die voldoet aan de richtlijn EN 14214) en die
aan de pomp getankt kunnen worden
(met een gehalte aan methyl-estervetzuren
van 0 tot 7%).
Het gebruik van biobrandstof B30 is mogelijk
bij bepaalde dieselmotoren op voorwaarde
dat de bijzondere onderhoudsvoorschriften
strikt worden nageleefd. Raadpleeg het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Het gebruik van elk ander type (bio)
brandstof (zuivere of verdunde plantaardige
of dierlijke olie, stookolie ...) is nadrukkelijk
verboden (kans op schade aan de motor en
het brandstofcircuit).

165
7
SNEL WEER OP WEG

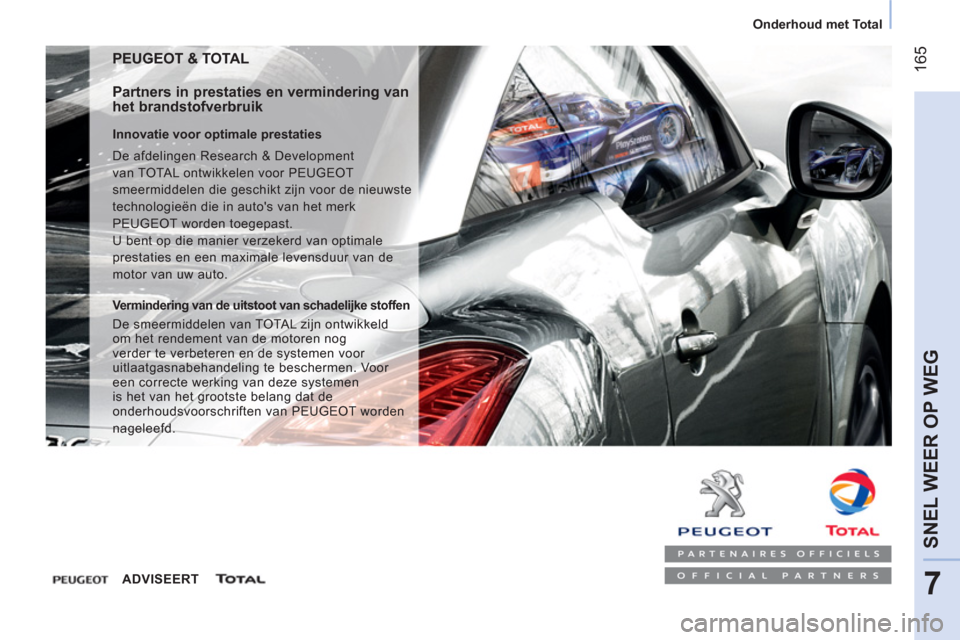

Onderhoud met Total


PEUGEOT & TOTAL


Partners in prestaties en vermindering van
het brandstofverbruik

Innovatie voor optimale prestaties
De afdelingen Research & Development
van TOTAL ontwikkelen voor PEUGEOT
smeermiddelen die geschikt zijn voor de nieuwste
technologieën die in auto's van het merk
PEUGEOT worden toegepast.
U bent op die manier verzekerd van optimale
prestaties en een maximale levensduur van de
motor van uw auto.


Vermindering van de uitstoot van schadelijke stoffen

De smeermiddelen van TOTAL zijn ontwikkeld
om het rendement van de motoren nog
verder te verbeteren en de systemen voor
uitlaatgasnabehandeling te beschermen. Voor
een correcte werking van deze systemen
is het van het grootste belang dat de
onderhoudsvoorschriften van PEUGEOT worden
nageleefd.



ADVISEERT

166

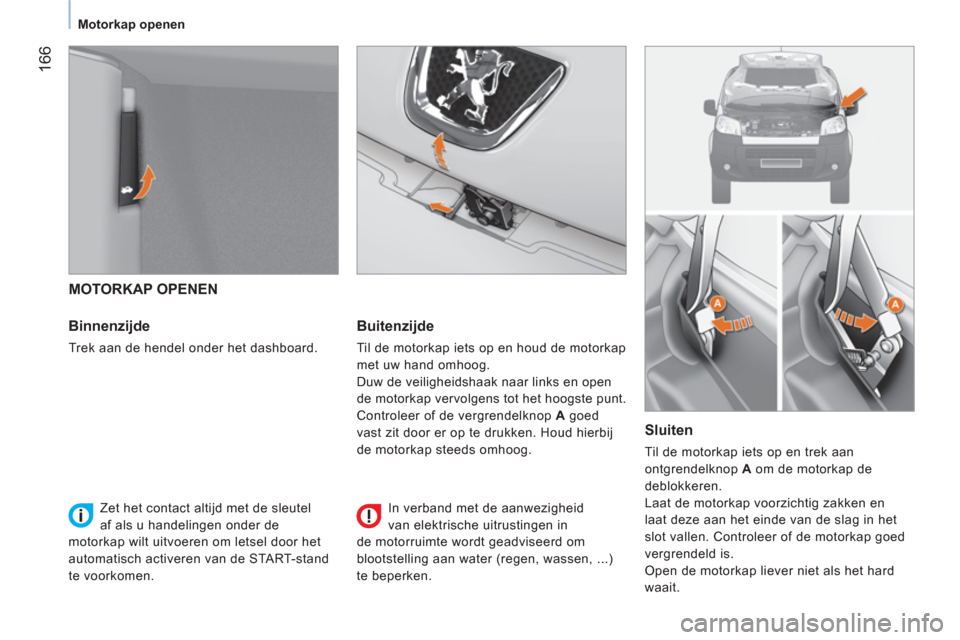

Motorkap openen




MOTORKAP OPENEN

Binnenzijde

Trek aan de hendel onder het dashboard.


Buitenzijde

Til de motorkap iets op en houd de motorkap
met uw hand omhoog.
Duw de veiligheidshaak naar links en open
de motorkap vervolgens tot het hoogste punt.
Controleer of de vergrendelknop A
goed
vast zit door er op te drukken. Houd hierbij
de motorkap steeds omhoog.


Sluiten

Til de motorkap iets op en trek aan
ontgrendelknop A
om de motorkap de
deblokkeren.
Laat de motorkap voorzichtig zakken en
laat deze aan het einde van de slag in het
slot vallen. Controleer of de motorkap goed
vergrendeld is.
Open de motorkap liever niet als het hard
waait.




Zet het contact altijd met de sleutel
af als u handelingen onder de
motorkap wilt uitvoeren om letsel door het
automatisch activeren van de START-stand
te voorkomen.
In verband met de aanwezigheid
van elektrische uitrustingen in
de motorruimte wordt geadviseerd om
blootstelling aan water (regen, wassen, ...)
te beperken.

167
7
SNEL WEER OP WEG

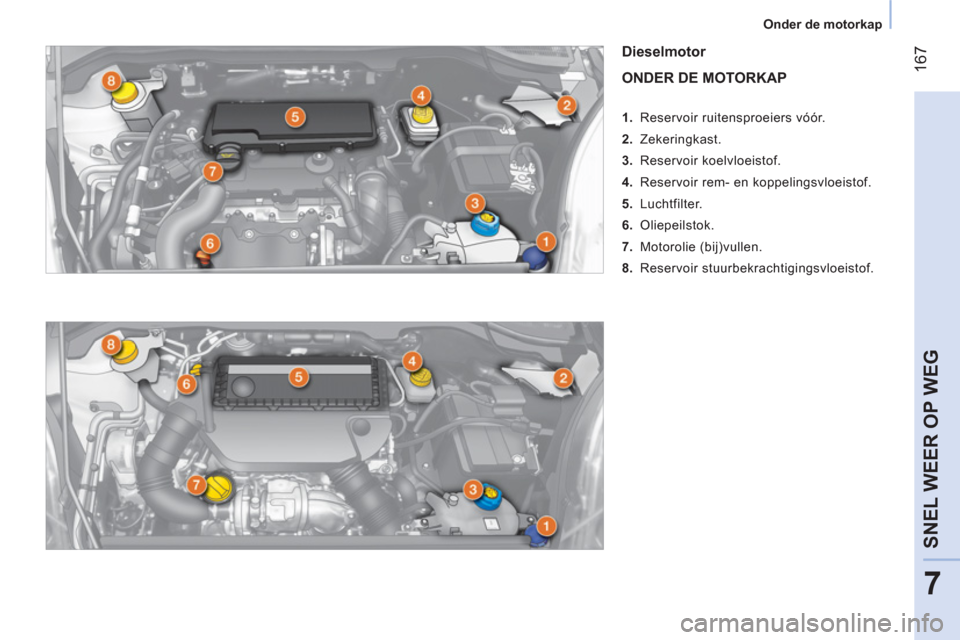

Onder de motorkap



Dieselmotor
ONDER DE MOTORKAP




1.
Reservoir ruitensproeiers vóór.

2.
Zekeringkast.

3.
Reservoir koelvloeistof.

4.
Reservoir rem- en koppelingsvloeistof.

5.
Luchtfilter.

6.
Oliepeilstok.

7.
Motorolie (bij)vullen.

8.
Reservoir stuurbekrachtigingsvloeistof.

168

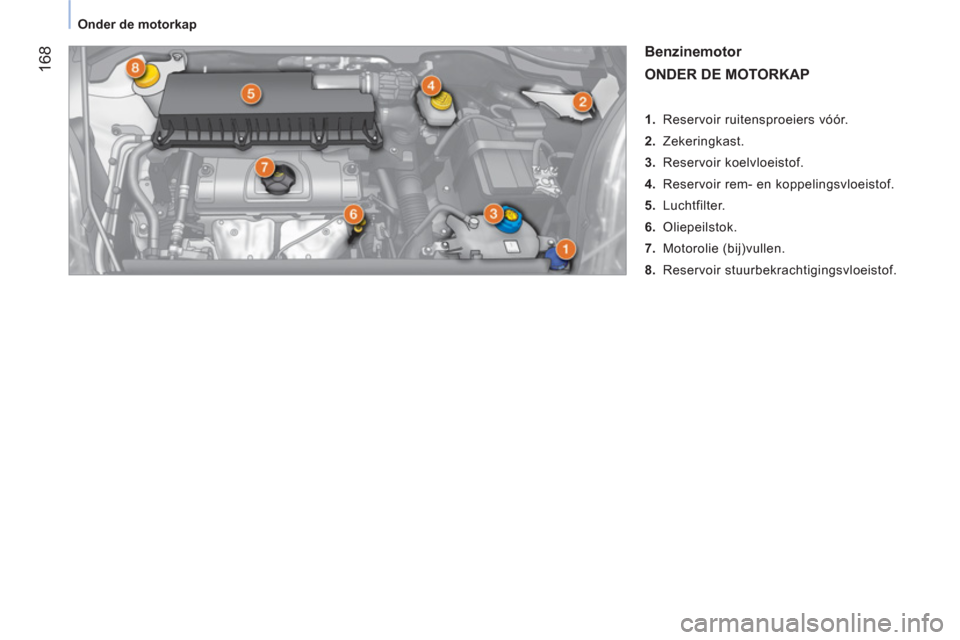

Onder de motorkap



Benzinemotor
ONDER DE MOTORKAP




1.
Reservoir ruitensproeiers vóór.

2.
Zekeringkast.

3.
Reservoir koelvloeistof.

4.
Reservoir rem- en koppelingsvloeistof.

5.
Luchtfilter.

6.
Oliepeilstok.

7.
Motorolie (bij)vullen.

8.
Reservoir stuurbekrachtigingsvloeistof.
