Peugeot Bipper 2014 Kezelési útmutató (in Hungarian)

149
7
GYORS SEGÍTSÉG

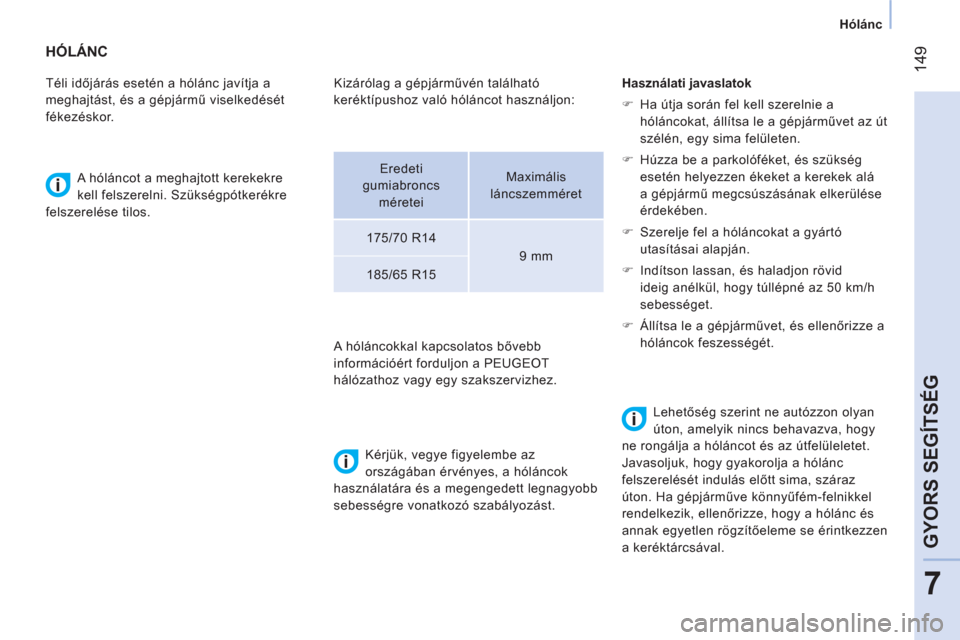

Hólánc







HÓLÁNC


Téli időjárás esetén a hólánc javítja a
meghajtást, és a gépjármű viselkedését
fékezéskor.

A hóláncot a meghajtott kerekekre
kell felszerelni. Szükségpótkerékre
felszerelése tilos.

Kérjük, vegye figyelembe az
országában érvényes, a hóláncok
használatára és a megengedett legnagyobb
sebességre vonatkozó szabályozást.
Használati javaslatok


)
Ha útja során fel kell szerelnie a
hóláncokat, állítsa le a gépjárművet az út
szélén, egy sima felületen.

)
Húzza be a parkolóféket, és szükség
esetén helyezzen ékeket a kerekek alá
a gépjármű megcsúszásának elkerülése
érdekében.

)
Szerelje fel a hóláncokat a gyártó
utasításai alapján.

)
Indítson lassan, és haladjon rövid
ideig anélkül, hogy túllépné az 50 km/h
sebességet.

)
Állítsa le a gépjárművet, és ellenőrizze a
hóláncok feszességét.


Lehetőség szerint ne autózzon olyan
úton, amelyik nincs behavazva, hogy
ne rongálja a hóláncot és az útfelüleletet.
Javasoljuk, hogy gyakorolja a hólánc
felszerelését indulás előtt sima, száraz
úton. Ha gépjárműve könnyűfém-felnikkel
rendelkezik, ellenőrizze, hogy a hólánc és
annak egyetlen rögzítőeleme se érintkezzen
a keréktárcsával.


Kizárólag a gépjárművén található
keréktípushoz való hóláncot használjon:
A hóláncokkal kapcsolatos bővebb
információért forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.

Eredeti
gumiabroncs
méretei
Maximális
láncszemméret

175/70 R14

9 mm

185/65 R15

150

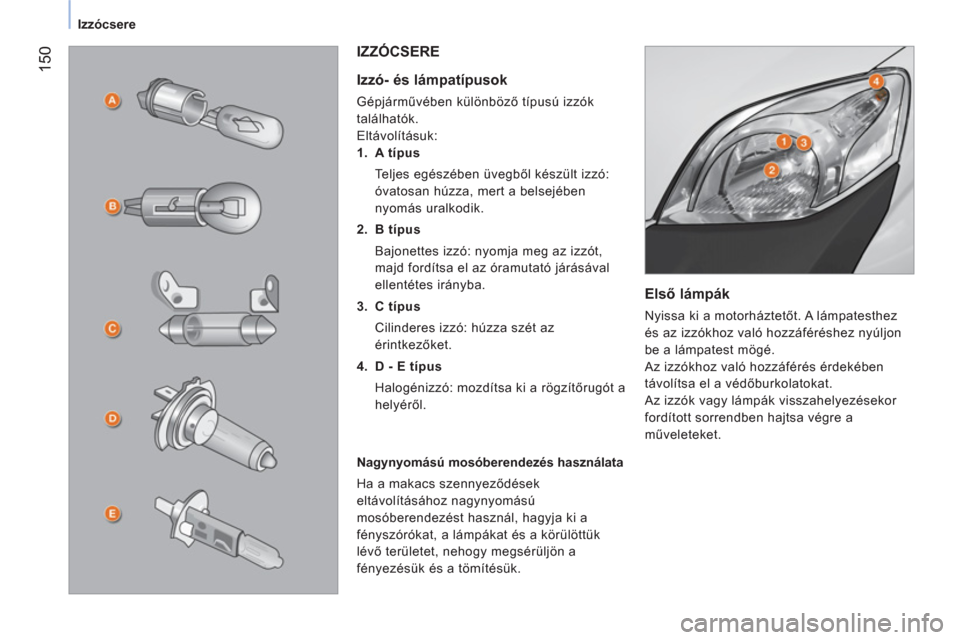

Izzócsere



Első lámpák

Nyissa ki a motorháztetőt. A lámpatesthez
és az izzókhoz való hozzáféréshez nyúljon
be a lámpatest mögé.
Az izzókhoz való hozzáférés érdekében
távolítsa el a védőburkolatokat.
Az izzók vagy lámpák visszahelyezésekor
fordított sorrendben hajtsa végre a
műveleteket.

IZZÓCSERE


Izzó- és lámpatípusok

Gépjárművében különböző típusú izzók
találhatók.
Eltávolításuk:


1.
A típus
Teljes egészében üvegből készült izzó:
óvatosan húzza, mert a belsejében
nyomás uralkodik.

2.
B típus
Bajonettes izzó: nyomja meg az izzót,
majd fordítsa el az óramutató járásával
ellentétes irányba.

3.
C típus
Cilinderes izzó: húzza szét az
érintkezőket.

4.
D - E típus
Halogénizzó: mozdítsa ki a rögzítőrugót a
helyéről.

Nagynyomású mosóberendezés használata
Ha a makacs szennyeződések
eltávolításához nagynyomású
mosóberendezést használ, hagyja ki a
fényszórókat, a lámpákat és a körülöttük
lévő területet, nehogy megsérüljön a
fényezésük és a tömítésük.

151
7
GYORS SEGÍTSÉG



Izzócsere



1 - Tompított fényszóró

D típus
, H4 - 55W


- Az óramutató járásával ellentétes irányba
fordítva távolítsa el a borítást.

- Kösse ki az elektromos csatlakozót.

- A két csipesz megnyomásával szabadítsa
ki a rögzítőrugót.

- Cserélje ki az izzót, de közben gondosan
ügyeljen rá, hogy az izzó fém része
pontosan illeszkedjen a fényszórón
található hornyozatba.


2 - Helyzetjelző világítás

A típus
, W5W - 5W


- Az óramutató járásával ellentétes irányba
fordítva távolítsa el a borítást.

- Az izzóhoz való hozzáféréshez húzza
meg az izzófoglalatot.

- Cserélje ki az izzót.

3 - Távolsági fényszóró

D típus
, H4 - 55W


- Az óramutató járásával ellentétes irányba
fordítva távolítsa el a borítást.

- Kösse ki az elektromos csatlakozót.

- A két csipesz megnyomásával szabadítsa
ki a rögzítőrugót.

- Vegye ki az izzófoglalatot.

- Cserélje ki az izzót, de közben gondosan
ügyeljen rá, hogy az izzó fém része
pontosan illeszkedjen a fényszórón
található hornyozatba.

4 - Irányjelzők

B típus
, PY21W - 21W, borostyánszínű


- Fordítsa el a foglalatot negyed fordulattal
az óramutató járásával ellentétes
irányba.

- Könnyedén megnyomva és az óramutató
járásával ellentétes irányban elfordítva
emelje ki az izzót.

- Cserélje ki az izzót.
Probléma esetén forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.

Az egyes műveletek végén ellenőrizze
a lámpák megfelelő m
űködését.

5 - Ködfényszóró

E típus
, H1 - 55W
Forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.

152



Izzócsere



Első/hátsó plafonlámpa


C típus
, 12V 10W - 10W


- Egy csavarhúzó segítségével szabadítsa
ki a lámpatestet.

- Az izzóhoz való hozzáféréshez emelje
meg a fedelet.

- A két érintkező széthúzásával cserélje ki
az izzót.

- Ellenőrizze, hogy az új izzók megfelelően
rögzültek-e az érintkezők között.

- Zárja vissza a védőfedelet.

- Rögzítse a lámpatestet a helyére, és
ellenőrizze, hogy megfelelően sikerült-e
rögzítenie.



Oldalsó ismétlő irányjelző


A típus
, WY5W - 5W, borostyánszínű


- Nyomja hátra az irányjelzőt és szabadítsa ki.

- Fogja meg a csatlakozót és negyed
fordulattal fordítsa balra az izzófoglalatot.

- Negyed fordulattal fordítsa balra az izzót.

- Húzza ki az izzót és cserélje ki.

- Visszaszereléskor illessze hátra az
irányjelzőt, majd nyomja előre.

153
7
GYORS SEGÍTSÉG



Izzócsere



Hátsó lámpák



- Határozza meg a hibás izzó helyét, majd
nyissa ki a hátsó ajtókat.

- A vezetőülés mögött elhelyezett
szerszámkészletben található csavarhúzó
segítségével csavarja ki a két csavart, és
húzza ki az izzófoglalatot.

- Szabadítsa ki az egységet.

- Kösse ki az elektromos csatlakozót.

- A nyelvek széthúzásával vegye ki a
tartót.

- Cserélje ki az izzót.


Rendszámtábla-világítás


A típus,
C5W - 5W


- A vezetőülés mögött elhelyezett
szerszámkészletben található csavarhúzó
segítségével pattintsa le az átlátszó
fedelet, és húzza ki az izzófoglalatot.

- A két érintkező félrehúzásával cserélje ki
az izzót.

- Ellenőrizze, hogy az új izzók megfelelően
rögzültek-e a két érintkező között.

- Helyezze vissza az átlátszó műanyag
burát és nyomja meg.
Az izzókkal kapcsolatos bővebb
információkért lapozza fel az „Izzó- és
lámpatípusok” című részt.




1.
Féklámpák
B típus,
P21W - 21W

2.
Irányjelzők
B típus,
PY21W - 21W, borostyánszínű

3.
Tolatólámpa

B típus,
P21W - 21W

4.
Helyzetjelző lámpa
/ Ködfényszóró
B típus,
P4/21W - 4W/21W

A kétszárnyú hátsó ajtón lévő lámpák
A csomagtérajtón lévő lámpák

154



Izzócsere



Pótféklámpa


A kétszárnyú hátsó ajtón lévő lámpák


B típus
, W5W - 5W (4 izzó)


- A szerszámkészletben található
csavarhúzó segítségével pattintsa le az
átlátszó fedelet.

- Kösse le az elektromos csatlakozót.

- A két rögzítőnyelvet összenyomva emelje
ki az izzótartót.

- Vegye ki a hibás izzót.

- Cserélje ki az izzót.

A csomagtérajtón lévő lámpák

B típus,
W5W - 5W (5 izzó)


- Nyissa ki a csomagtérajtót.

- Távolítsa el a lámpaburát tartó két
csavart, majd a burát.

- A két rögzítőnyelvet összenyomva emelje
ki az izzótartót.

- Vegye ki a hibás izzót.

- Cserélje ki az izzót.


Probléma esetén forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.

155
7
GYORS SEGÍTSÉG


Ablaktörlőlapát cseréje




ABLAKTÖRLŐLAPÁT CSERÉJE


Első vagy hátsó lapát cseréje

A lapát levételéhez:
Emelje fel a kart ( A
) a szélvédőről.
Forgassa el a lapátot ( B
) a kar végén
található forgáspont ( C
) körül 90 fokban.
Húzza ki a forgáspontot ( C
) a lapátból. A lapát felszereléséhez:
Illessze bele a forgáspontot ( C
) a lapát ( B
)
középső részén található lyukba.
Helyezze vissza az ablaktörlőkart a
szélvédőre.

156


Biztosítékcsere


BIZTOSÍTÉKCSERE

A két biztosítékdoboz a műszerfal
vezetőoldali részén, illetve a motortér alatt
található.

A biztosítékok kiemelése és
behelyezése
A biztosíték cseréje előtt ki kell deríteni és
meg kell szüntetni a meghibásodás okát.
A biztosítékok száma a biztosítékdobozon
található.
A biztosíték eltávolítására és a szálak
állapotának ellenőrzésére használja a
speciális csipeszt.

A meghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal helyettesítse.
Ha a hiba nem sokkal a biztosítékcserét
követően ismételten előfordul, ellenőriztesse
az elektromos berendezést a PEUGEOT
hálózatban vagy egy szakszervizben.
Hozzáférés a műszerfali biztosítékokhoz


- A műszerfali biztosítékokhoz való
hozzáféréshez a gyújtáskulcs
segítségével távolítsa el a két csavart,
és billentse ki a dobozt.
A PEUGEOT semminemű felelősséget
nem vállal a nem a PEUGEOT
által értékesített és ajánlott vagy nem
az előírásainak megfelelően beszerelt
kiegészítő tartozékok használatából
adódó meghibásodásokért, illetve az
azok elhárításából fakadó költségekért,
különösen, ha a csatlakoztatott kiegészítő
berendezések együttes fogyasztása
meghaladja a 10 mA-t.

A.
Jó

B.
Rossz

C.
Csipesz


Hozzáférés a motortéri biztosítékokhoz


- A motortéri biztosítékokhoz való
hozzáféréshez vegye le a bal első
fényszóró csatlakozóját, majd pattintsa
le a biztosítékdoboz tetejét.

157
7
GYORS SEGÍTSÉG


Biztosítékcsere



Műszerfali biztosítékok a
vezetőoldalon


Jelzés



Áramerősség




Funkció


F12
7,5 A Jobb oldali tompított fényszóró tápellátása

F13
7,5 A Bal oldali tompított fényszóró tápellátása - fényszóró-
korrekció

F31
5 A Motor-vezérlőegység tápellátásának megszakítója

F32
7,5 A Első fényszóró - első plafonvilágítás - hátsó plafonvilágítás fénye

F36
10 A Autórádió - mobiltelefon-előkészítés - légkondicionáló-
vezérlőfelület - EOBD diagnosztikai csatlakozó

F37
5 A Féklámpa - műszercsoport

F38
20 A Ajtók reteszelése

F43
15 A Ablaktörlő-szivattyú

F47
20 A Vezetőoldali ablakemelő-motor tápellátása

F48
20 A Utasoldali ablakemelő-motor tápellátása

F49
5 A Parkolássegítő berendezés vezérlőegysége - hátsó
világítás megszakítója - külső elektromos visszapillantó
tükrök - belső védelmi funkció vezérlőegysége

F50
7,5 A Légzsák-vezérlőegység

F51 7,
5 A Fékpedál-megszakító - tengelykapcsolópedál-megszakító -
külső elektromos visszapillantó tükrök vezérlője - Bluetooth
központi rendszer

F53
5 A Műszercsoport - hátsó ködlámpa

158

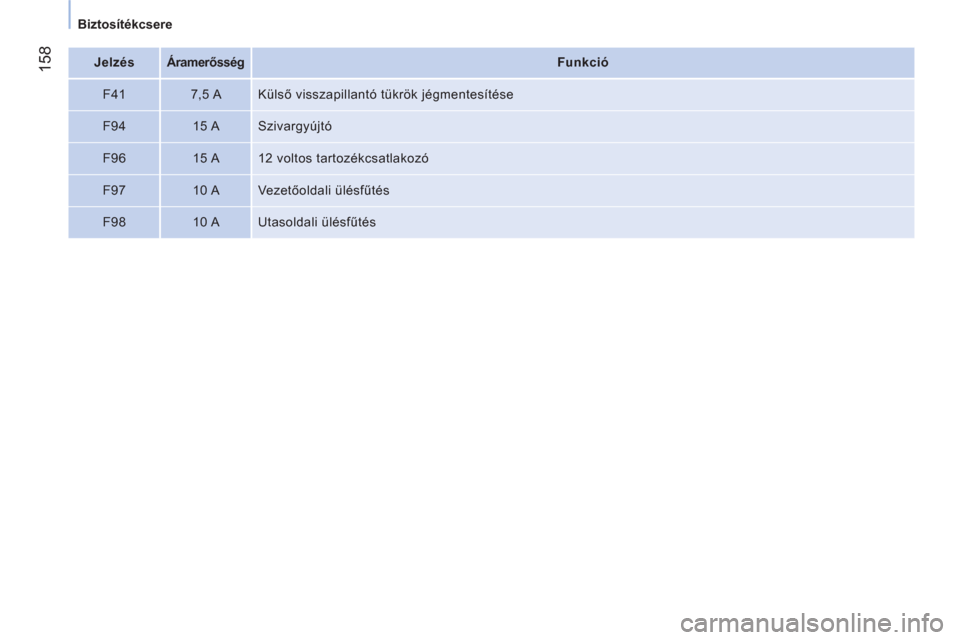

Biztosítékcsere




Jelzés



Áramerősség




Funkció


F41
7,5 A Külső visszapillantó tükrök jégmentesítése

F94
15 A Szivargyújtó

F96
15 A 12 voltos tartozékcsatlakozó

F97
10 A Vezetőoldali ülésfűtés

F98
10 A Utasoldali ülésfűtés
